Producttype	Digitale inspectiecamera
Merk	Bosch
Model	GIC 12V-5-27 C Professional
Afmetingen (L × B × H)	242 × 140 × 66 mm
Gewicht (met accu)	0,73–0,94 kg
Gewicht (met batterijen)	0,68 kg
Voeding	Lithium-ion accu 10,8/12 V, of 4 AA-batterijen (alkaline of NiMH) via adapter
Looptijd (Li-Ion accu 2,0 Ah)	Ongeveer 6 uur
Looptijd (alkaline batterijen)	Ongeveer 2 uur
Looptijd (NiMH batterijen 1,2 V)	Ongeveer 3 uur
Scherm	5 inch, resolutie 1280 × 720 px
Camera resolutie	1280 × 720 px
Diameter camerakop	8,3 mm
Lengte flexibele kabel	1,5 m
Minimale buigradius	25 mm
Beschermingsgraad (behuizing)	IP54
Beschermingsgraad (kop en kabel)	IP67
Fotoformaat	JPG
Videoformaat	AVI
Intern geheugen	Tot 30 foto's (geen video)
Verwisselbare opslag	Micro SD-kaart
Knoopcel (tijdsback-up)	CR2450, levensduur ca. 3 jaar
Gebruikstemperatuur	-10 tot +50 °C
Meegeleverde accessoires	USB Type-C kabel, micro SD-kaart, batterijadapter, spiegel, magneet, haak

Veelgestelde vragen - GIC 12V-5-27 C Professional BOSCH

Welke soorten batterijen kan ik gebruiken met de GIC 12V-5-27 C camera?

U kunt een Bosch Lithium-ion accu (GBA 10,8V... of GBA 12V...) gebruiken, of alkaline AA-batterijen (4 × 1,5 V LR6) of oplaadbare NiMH-batterijen (4 × 1,2 V HR6) via de meegeleverde batterijadapter.

Hoe breng ik foto's en video's over naar een computer?

Sluit de camera aan op een pc via de USB Type-C kabel (poort aan de bovenkant). Als er een micro SD-kaart is geplaatst, wordt deze weergegeven als een USB-station. Anders is het interne geheugen toegankelijk. Gebruik de bestandsverkenner om bestanden te kopiëren.

Kan de camera onder water worden gebruikt?

De kop en kabel van de camera hebben IP67-classificatie, wat tijdelijke onderdompeling (max. 30 minuten) in water of andere vloeistoffen zoals diesel of motorolie mogelijk maakt. De behuizing (scherm) is IP54 (beschermd tegen opspattend water). Dompel de behuizing nooit onder.

Hoe reinig ik de camera na gebruik in vuile omgevingen?

Reinig het apparaat met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen of oplosmiddelen. Reinig de optiek regelmatig voorzichtig om pluisjes te voorkomen. Dompel de behuizing nooit in water.

Wat te doen als het scherm 'Intern geheugen vol' aangeeft?

U kunt bestanden uit het interne geheugen wissen via het menu, of een micro SD-kaart plaatsen om nieuwe foto's op te slaan. Bestaande foto's kunnen worden overgebracht naar de SD-kaart of naar een pc via USB.

Kan ik de camera gebruiken om leidingen te ontstoppen?

Nee, het juiste gebruik van de camera is visuele inspectie van moeilijk bereikbare gebieden. Het is niet ontworpen om leidingen te ontstoppen of kabels te trekken.

Hoe monteer ik de accessoires (spiegel, magneet, haak)?

De accessoires worden op de camerakop gemonteerd. Duw ze er gewoon op tot ze vastklikken. De magneet en haak zijn bedoeld om kleine lichte voorwerpen te verplaatsen of te verwijderen. Trek niet te hard.

De batterij raakt snel leeg. Wat te doen?

Een merkbare afname van de looptijd na meerdere oplaadbeurten geeft aan dat de accu aan het einde van zijn levensduur is. Vervang deze door een originele Bosch accu (GBA 10,8V... of GBA 12V...). Bescherm de accu tegen vocht en extreme temperaturen.

Hoe stel ik de helderheid van de LED in?

Gebruik de linker- en rechtertoetsen om de helderheid van de LED's van de camerakop aan te passen. U kunt ook het zwart-wit contrast in het menu inschakelen om de zichtbaarheid op reflecterende oppervlakken te verbeteren.

Waar kan ik reserveonderdelen vinden of mijn camera laten repareren?

Neem contact op met de klantenservice van Bosch. In Frankrijk gebruikt u het SAV DIRECT-formulier op www.bosch-pt.fr. U kunt ook online reserveonderdelen bestellen. Voor reparaties kunt u terecht bij een erkend Bosch-servicecentrum.

GEBRUIKSAANWIJZING GIC 12V-5-27 C Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original Brugsanvishing

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperaiset onjeet

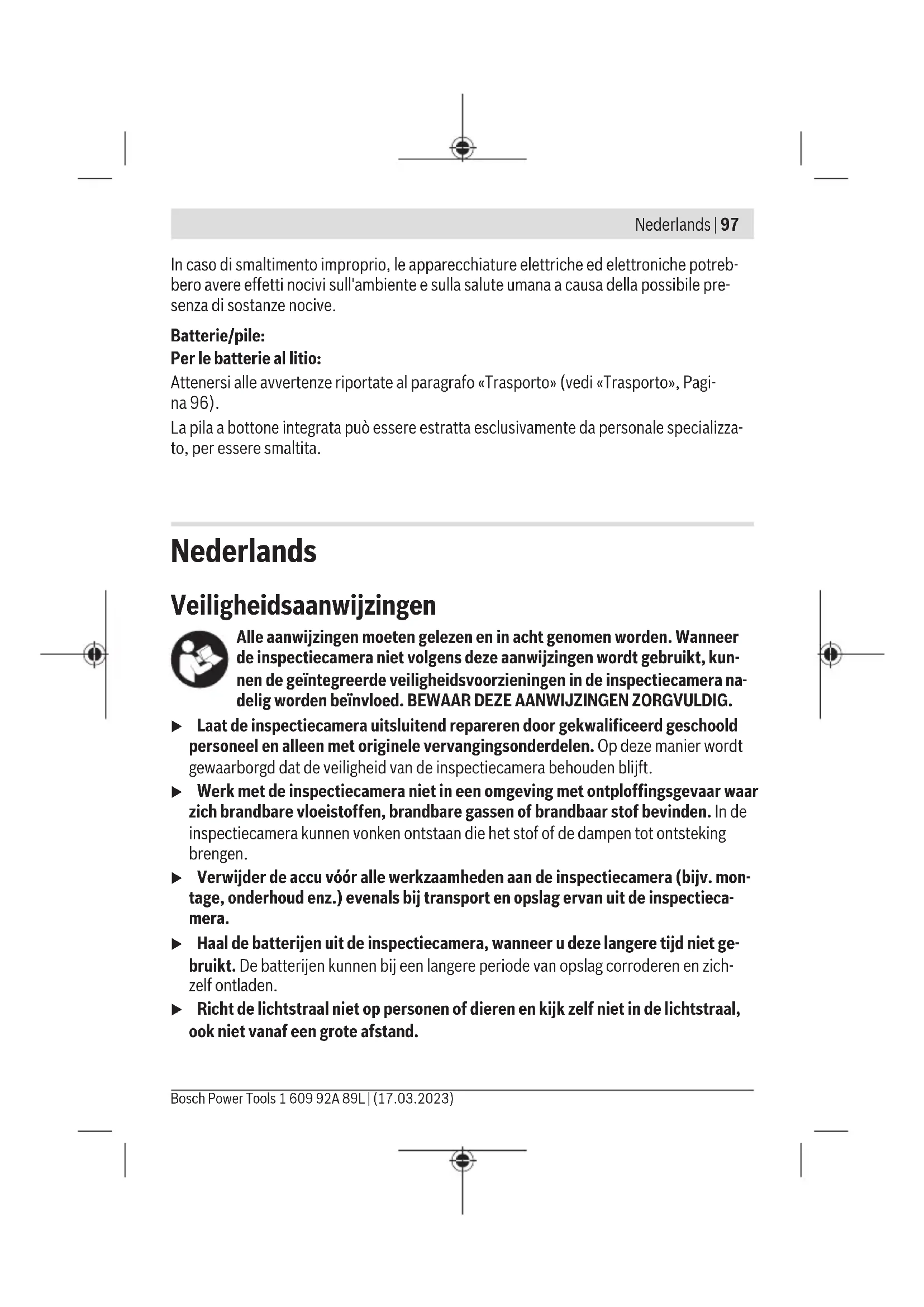

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden. Wanneer de inspectiecamera niet volgens deze aanwijzingen wordt gebruikt, kunnen de geïntegreerde veiligheidsvoorzieningen in de inspectiecamera nadelig worden beïnvloed. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG.

Laat de inspectiecamera uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Op deze manier wordt gewaarborgd dat de veiligheid van de inspectiecamera behouden blijft.
▶ Werk met de inspectiecamera niet in een omgeving met ontploffingsgevaar waar zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In de inspectiecamera kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.
▶ Verwijder de accu vóór alle werkzaamheden aan de inspectiecamera (bijv. montage, onderhoud enz.) evenals bij transport en opslag ervan uit de inspectiecamera.
Haal de batterijen uit de inspectiecamera, wanneer u deze langere tijd niet gebruikt. De batterijen kunnen bij een langere periode van opslag corroderen en zichzelf ontladen.
Richt de lichtstraal niet op personen of dieren en kijk zelf niet in de lichtstraal, ook niet vanaf een grote afstand.

98 | Nederlands

• Controleer vóór het gebruik van de inspectiecamera het werkgebied. Geen onderdeel van de inspectiecamera mag in aanraking komen met elektriciteitsleidingen, bewegende delen of chemische stoffen. Onderbreek het stroomcircuit van elektriciteitsleidingen die in het werkgebied lopen. Deze maatregelen verminderen het risico van explosies, een elektrische schok en materiële schade.
  ▶ Draag geschikte persoonlijke beschermingsmiddelen zoals veiligheidsbril, veiligheidshandschoenen of stofmasker, wanneer zich voor de gezondheid schadelijke stoffen in het werkgebied bevinden. Rioleringen of soortgelijke locaties kunnen vaste, vloeibare of gasvormige stoffen bevatten die giftig, infectieus, irriterend of op een andere manier schadelijk voor de gezondheid zijn.
  Let vooral op hygiène, wanneer u in gebieden met voor de gezondheid schadelijke stoffen werkt. Eet niet tijdens het werk. Vermijd het contact met de voor de gezondheid schadelijke stoffen en maak na het werk handen en andere lichaamsdelen die ermee in contact gekomen zouden kunnen zijn, schoon met warm water en zeep. Daardoor wordt het risico voor de gezondheid verminderd.
  ▶ Sta niet in water, wanneer u de inspectiecamera gebruikt. Door werken in water bestaat het risico van een elektrische schok.
  ▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
  Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
  Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.
  ▶ Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
  Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
• Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
  ▶ Laad de accu's alleen op met oplaadapparaten die door de fabrikant aangeraden worden. Door een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat bij gebruik met andere accu's brandgevaar.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdu- rend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor ex- plosie en kortsluiting.

WAARSCHUWING

Zorg ervoor dat de knoopcel niet in de handen van kinderen komt. Knoopcellen zijn gevaarlijk.

Knoopcellen mogen nooit ingeslikt of in andere lichaamsopeningen ingebracht worden. Wanneer het vermoeden bestaat dat de knoopcel ingeslikt of in een andere lichaamsopening ingebracht werd, bezoek dan onmiddellijk een arts. Inslikken van de knoopcel kan binnen 2 uur leiden tot ernstig inwendig letsel en overlijden.

Houd de magnetische accessoires uit de buurt van implantaten en andere medische apparaten, zoals pacemakers en insulinepompen. Door de magneten van de accessoires wordt een veld opgewekt dat de werking van implantaten en medische apparaten kan verstoren.

Houd de magnetische accessoires uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparatuur. Door de werking van de magneten van de accessoires kan het tot onomkeerbaar gegevensverlies komen.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

De digitale inspectiecamera is geschikt voor de inspectie van lastig toegankelijke of donkere gebieden. Deze is na montage van de meegeleverde hulpmiddelen op de camerakop ook geschikt voor het bewegen en verwijderen van kleine en lichte voorwerpen (bijv. kleine schroeven).

De digitale inspectiecamera mag niet voor medische doeleinden worden gebruikt. Deze is eveneens niet bestemd voor het verhelpen van verstoppingen in buizen of voor het intrekken van kabels.

100 | Nederlands

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de inspectiecamera op de pagina's met afbeeldingen.

(1) Camerakabel

(2) Camerakop

(12) Toets foto/video-opname

(13) Handtoestel

(14) Accu ^a)

(15) Batterijadapter AA1

(16) Bovenste afdekking

(17) USB Type-C®-bus ^b)

(18) Sleuf voor Micro-SD-kaart

(19) USB Type-C®-kabel

(20) Micro-SD-kaart

(21) Schacht

(22) Huls batterijadapter

(23) Ontgrendelingstoets

(24) Afsluitkap batterijadapter

(25) Camera-aansluiting

(26) Vergrendeling camerakabel

(27) Magneet

(28) Haak

(29) Spiegel

a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

b) USB Type-C® en USB-C® zijn handelsmerken van het USB Implementers Forum.

Aanduidingselementen

(a) Symbool opnamemodus
(b) Statusaanduiding functie AutoUp
(c) Statusaanduiding Micro-SD-kaart
(d) Oplaadaanduiding accu/batterijen

Technische gegevens

Digitale inspectiecamera GIC 12V-5-27 C

Productnummer		3 601 B41 4..
Displaygrootte " 5
Resolutie display px 1280 × 720
Resolutie camera, beeld- en videobestanden px 1280 × 720
Formaat screenshot JPG
Formaat video AVI
Framesnelheid video
- zonder functie AutoUp	fps 20
- met functie AutoUp	fps 7
Max. aantal beelden in intern geheugen 30
GezichtsveldA)	°	75
Brandpuntsafstand mm 30–80
Max. lichtsterkte licht camerakopB)	lx 200
Max. onderdompelduur camerakop/-kabel in diesel,motorolie, ethylalcohol, benzine, AdBlue®en zoutwater (zoutgehalte van 26,5 %)	min 30
Energievoorziening
- accu (Li-Ion) 10,8 V/12 V
- batterijen (alkaline, met batterijadapter)		4 × 1,5 V LR6 (AA)

102 | Nederlands

Digitale inspectiecamera GIC 12V-5-27 C

- oplaadbare batterijen (NiMH, met batterijadapter)		4 × 1,2 V HR6 (AA)
Back-up-energievoorziening voor opslag van tijd
- knoopcel CR2450 (3 V, lithiumbat-terij)
- levensduur batterij ca. Jaar 3
Gebruiksduur ca. ^C)
- met accu (Li-lon) ^D)	h	6
- met batterijen (alkaline) h 2
- met oplaadbare batterijen (NiMH, 1,2 V) h 3
Gewicht volgens EPTA-Procedure 01:2014
- met accu (Li-lon) kg 0,73–0,94		E)
- met batterijen (alkaline) kg 0,68
Afmetingen (lengte × breedte × hoogte) ^D)	mm 242 × 140 × 66
Diameter camerakop mm 8,3
Lengte camerakabel m 1,5
Kleinste buigradius camerakabel mm	25
Beschermklasse handtoestel (zonder accu/batterij-adapter)		IP54
Beschermklasse camerakop en camerakabel		IP67
Aanbevolen omgevingstemperatuur bij het opladen	°C	0 ... +35
Toegestane omgevingstemperatuur bij het gebruik	°C	-10 ... +50
Toegestane omgevingstemperatuur bij opslag	°C	-20 ... +50
Aanbevolen accu's		GBA 10,8V...GBA 12V...

Digitale inspectiecamera GIC 12V-5-27 C

Aanbevolen oplaadapparaten GAL 12...

GAX18 ...

A) Gemeten via de beelddiagonaal
B) Op een afstand van 50 mm en in een donkere omgeving
C) Met cameraweergave, met functie AutoUp, gemiddelde displayhelderheid, cameralicht met 50 % helderheid
D) Met GBA 12V 2.0Ah
E) afhankelijk van gebruikte accu

Montage

Energievoorziening

De inspectiecamera kan ofwel met een Bosch Li-lon-accu, met gangbare batterijen of met gangbare oplaadbare NiMH-batterijen worden gebruikt.

De oplaadaanduiding (d) op het display geeft de laadtoestand van Li-lon-accu, batterijen of oplaadbare NiMH-batterijen aan.

Gebruik met batterijadapter (zie afbeelding A)

De batterijen of oplaadbare NiMH-batterijen worden in de batterijadapter geplaatst.

- De batterij-adapter is uitsluitend voor het gebruik in daarvoor bestemde Bosch inspectiecamera's bestemd en mag niet met elektrische gereedschappen worden gebruikt.

Voor het plaatsen van de (oplaadbare) batterijen schuift u de huls (22) van de batterijadapter in de schacht (21). Plaats de (oplaadbare) batterijen overeenkomstig de afbeelding op de afsluitkap (24) in de huls. Schuif de afsluitkap over de huls tot deze voelbaar vastklikt en vlak afsluit met de handgreep van de inspectiecamera.

Voor het verwijderen van de (oplaadbare) batterijen drukt u op de

ontgrendelingstoetsen (23) van de afsluitkap (24) en trekt u de afsluitkap eraf. Trek de binnenliggende huls (22) uit de schacht (21).

Verwissel altijd alle batterijen of accu's tegelijkertijd. Gebruik alleen batterijen of accu's van één fabrikant en met dezelfde capaciteit.

▶ Haal de (oplaadbare) batterijen uit de inspectiecamera, wanneer u deze langere tijd niet gebruikt. De (oplaadbare) batterijen kunnen bij een langere periode van opslag in de inspectiecamera corroderen en zichzelf ontladen.

104 | Nederlands

Gebruik met accu (zie afbeelding B)

- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de Li-lon-accu die bij uw inspectiecamera moet worden gebruikt.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op.

Voor het plaatsen van de geladen accu (14) schuift u deze in de schacht (21) tot deze voelbaar vastklikt en vlak afsluit met de handgreep van de inspectiecamera.

Voor het verwijderen van de accu (14) drukt u op de ontgrendelingstoetsen (23) en trekt u de accu uit de schacht (21). Gebruik daarbij geen geweld.

Aanwijzingen voor de optimale omgang met de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu alleen bij een temperatuur tussen -20^ en 50^ . Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Camerakabel monteren (zie afbeelding C)

Voor het gebruik van de inspectiecamera moet de camerakabel (1) aan het handtoestel (13) worden gemonteerd.

Steek de stekker van de camerakabel (1) in de juiste positie op de camera-aansluiting (25) tot deze vastklikt.

Camerakabel demonteren (zie afbeelding D)

Voor het wegnemen van de camerakabel (1) drukt u de vergrendeling (26) bij elkaar en trekt u de stekker uit het handtoestel (13).

Spiegel, magneet of haak monteren (zie afbeelding E)

De spiegel (29), de haak (28) of de magneet (27) kan als hulpmiddel op de camerakop (2) worden gemonteerd.

Schuif een van de 3 hulpmiddelen zoals in de afbeelding te zien tot aan de aanslag op de camerakop (2).

Aanwijzing: De magneet (27) en de haak (28) zijn uitsluitend beschikt voor het bewegen en verwijderen van loszittende, kleine en lichte voorwerpen. Bij te sterk trekken kan de inspectiecamera of het hulpmiddel worden beschadigd.

Gebruik

▶ Bescherm het handtoestel en de accu of batterijadapter tegen directe zonnestralen. Bescherm de accu of batterijadapter tegen natheid. Camerakabel (1) en camerakop (2) zijn bij een juiste montage waterdicht, het handtoestel (13) is beschermd tegen spatwater. De accu (14) en de batterijadapter zijn echter niet tegen water beschermd, bij contact met water bestaat het risico van een elektrische schok of beschadiging.
- Gebruik de inspectiecamera niet, wanneer de lens op de camerakop (2) beslagen is. Schakel de inspectiecamera pas in, wanneer het vocht verdampt is. De inspectiecamera kan anders worden beschadigd.
▶ De ingeschakelde lamp (3) kan tijdens gebruik heet worden. Raak de lamp niet aan om verbrandingen te vermijden.
Stel de inspectiecamera niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat deze bijv. niet gedurende langere tijd in de auto liggen. Laat de inspectiecamera bij grotere temperatuurschommelingen eerst op de juiste temperatuur komen, voordat u hem in gebruik neemt.

Ingebruikname

In-/uitschakelen

Om de inspectiecamera in te schakelen drukt u op de aan/uit-toets (6) of op de middelste toets (9).

Aanwijzing: Wanneer bij het inschakelen de camerakabel niet gemonteerd is, verschijnt op het display een foutmelding.

Om de inspectiecamera uit te schakelen drukt u zolang op de aan/uit-toets (6) tot het display uitgaat.

Als enige tijd niet op een toets op de inspectiecamera wordt gedrukt, dan wordt deze uitgeschakeld om de accu op (oplaadbare) batterijen te sparen. De uitschakeltijd kunt u in het hoofdmenu vastleggen.

Om het licht te regelen, drukt u zo vaak op de toets links (8) of de toets rechts (11) tot de gewenste helderheid bereikt of het licht uitgeschakeld is.

106 | Nederlands

Kijk niet direct in de lamp (3) en richt de lamp niet op andere personen. Het licht van de lamp kan de ogen verblinden.

Beeld op het display vergroten/verkleinen (zoom)

Om het vergrotingsniveau van de displayweergave in te stellen, drukt u zo vaak op de toets omhoog (7) of de toets omlaag (10) tot het gewenste vergrotingsniveau is bereikt.

Hoofdmenu

Om in het te komen, drukt u op de middelste toets (9).

Navigeren in het menu

• Door een menu bladeren: druk op de toets omhoog (7) of de toets omlaag (10).
• Naar een submenu gaan: druk op de middelste toets (9) of de toets rechts (11).
• Een geselecteerde menu-optie bevestigen: druk op de middelste toets (9).
• Een functie met virtuele schakelaar in-/ditschakelen: druk ofwel op de middelste toets (9), de toets rechts (11) of de toets links (8). De instelling wordt daarmee ook opgeslagen.
• Terugkeren naar het eerstvolgend hogere menu: druk kort op de aan/uit-toets (6).
• Het hoofdmenu verlaten en terugkeren naar de cameraweergave: druk kort op de aan/uit-toets (6).

Menu-opties

• : schakel de functie in of uit.
  Met de functie AutoUp draait u het beeld zodanig dat "boven" ook op het display boven wordt weergegeven (zie afbeelding F).
  Aanwijzing: bij gemonteerde spiegel (29) en/of bij verticale oriëntatie van de camerakabel (1) is de functie beperkt.
• : hier kunt u opgenomen foto's en video's opvragen.
  Met de toetsen omlaag (10) of omhoog (7) selecteert u de gewenste bestanden aan de hand van hun datum.
  Druk op de toets rechts (11) of de middelste toets (9) om een voorbeeld van de geselecteerde foto of video op te vragen.
  Druk op de middelste toets (9) om het geselecteerde bestand te openen.
  Aanwijzing: Bij geplaatste Micro-SD-kaart (20) worden alleen de op de micro-SD-kaart opgeslagen bestanden weergegeven. Om foto's uit het interne geheugen op te vragen, moet u de Micro-SD-kaart (20) verwijderen.
• : kies voor opnames uit en

• : stel de gewenste helderheid voor het display in.

• : schakel de kleurweergave voor het display in of uit (uit: weergave in zwart-wit).

- : stel datum en tijd voor het opslaan van bestanden in en kies het datum- en tijdformaat.

Aanwijzing: worden datum en tijd niet meer opgeslagen, dan is de geïntegreerde knoopcel leeg. Neem in dit geval contact op met een erkend Bosch klantenservice-centrum.

• : kies de in de weergave gebruikte taal.

• : kies het tijdinterval waarna de inspectiecamera automatisch wordt uitgeschakeld, wanneer op geen enkele toets wordt gedrukt.

• : hier vindt u de toestelinformatie zoals bijvoorbeeld de geïnstalleerde softwareversie en juridische informatie.

• : u kunt alle menu-opties terugzetten naar fabrieksinstelling. Tevens worden alle opgeslagen bestanden definitief gewist.

Opnames opslaan/overbrengen

Foto/video opnemen

Bij geplaatste Micro-SD-kaart (20) worden foto's en video's op de kaart opgeslagen.

Zonder Micro-SD-kaart worden foto's in het interne geheugen van de inspectiecamera opgeslagen, video-opnames zijn niet mogelijk.

Fotomodus: druk op de toets foto/video-opname (12) om een foto van de huidige displayweergave te maken.

Videomodus: voor het starten van een video-opname drukt u op de toets foto/video-opname (12), voor het beeindigen op de toets foto/video-opname (12) of op de middelste toets (9).

Het wisselen tussen foto- en videomodus gebeurt via het .

Overzicht gegevensoverdracht

• Fotobestanden vanuit het interne geheugen naar de Micro-SD-kaart (20) overbrengen: bij het plaatsen van een Micro-SD-kaart (20) verschijnt een vraag op het display of de in het interne geheugen van de inspectiecamera opgeslagen gegevens naar de Micro-SD-kaart moeten worden overgebracht.
• Fotobestanden vanuit het interne geheugen via USB Type-C® overbrengen: de overdracht is alleen mogelijk wanneer er geen Micro-SD-kaart (20) in de inspectiecamera is geplaatst.

108 | Nederlands

- Bestanden vanaf de Micro-SD-kaart (20) overbrengen: u kunt de bestanden ofwel vanaf de geplaatste Micro-SD-kaart (20) via USB Type-C® overbrengen of de Micro-SD-kaart (20) verwijderen en in een ander apparaat plaatsen.

Micro-SD-kaart plaatsen

Open de bovenste afdekking (16) en schuif de Micro-SD-kaart (20) in de juiste richting tot aan de aanslag in de sleuf (18). Sluit de bovenste afdekking weer zorgvuldig.

Gegevensoverdracht via de USB Type-C®-interface

Voor de gegevensoverdracht via USB Type-C® schakelt u de inspectiecamera in. Open de afdekking van de USB Type-C®-bus (17). Verbind de USB Type-C®-bus via de USB Type-C®-kabel (19) met uw pc.

Open op uw pc de bestandsbrowser en selecteer het station voor het overbrengen van de bestanden. De naam van het station luidt:

• wanneer er geen Micro-SD-kaart in de inspectiecamera is geplaatst: Bosch_GIC
• wanneer er een Micro-SD-kaart zonder naam in de inspectiecamera is geplaatst: standaard naam van het USB-station
• wanneer er een Micro-SD-kaart met naam in de inspectiecamera is geplaatst: naam van de Micro-SD-kaart

De opgeslagen bestanden kunnen vanuit het interne geheugen of vanaf de Micro-SD-kaart van de inspectiecamera gekopieerd, naar uw pc verplaatst of gewist worden.

Zodra u de gewenste procedure heeft beëindigd, koppelt u het station standaard los.

Aanwijzing: meld het station altijd eerst bij het besturingssysteem van de pc af (station uitwerpen), omdat anders het interne geheugen van de inspectiecamera kan worden beschadigd.

Verwijder de USB Type-C®-kabel (de inspectiecamera wordt daarbij automatisch uitgeschakeld). Sluit de bovenste afdekking (16) ter bescherming tegen stof en spatwater.

Aanwijzing: verbind de inspectiecamera via de USB Type-C®-interface uitsluitend met een pc. Bij aansluiting op andere apparaten kan de inspectiecamera worden beschadigd.

Aanwijzing: de USB Type-C®-interface dient uitsluitend voor gegevensoverdracht, accu's of andere apparaten kunnen niet via deze interface worden opgeladen.

Aanwijzingen voor werkzaamheden

Controleer de omgeving die u wilt inspecteren, en let vooral op obstakels of gevaarlijke punten.

Buig de camerakabel (1) zodanig dat de camerakop goed in de te onderzoeken omgeving kan worden binnengebracht. Breng de camerakabel voorzichtig naar binnen.

Pas de helderheid van de cameralamp (3) zodanig aan dat het beeld goed herkenbaar is. Bij sterk reflecterende voorwerpen kunt u bijvoorbeeld met minder licht of met de instelling zwart-wit-contrast een betere foto verkrijgen.

Als te onderzoeken voorwerpen onscherp worden weergegeven, dan verkleint of vergroot u de afstand tussen camerakop (2) en voorwerp.

Fouten - oorzaken en verhelpen

Foutaanduiding op het display	Oorzaak Verhelpen
	Intern geheugen bijna vol	Wis bestanden uit het interne geheugen of plaats een Micro-SD-kaart (20).
(gele waarschuwing)
	Intern geheugen vol	Wis bestanden uit het interne geheugen of plaats een Micro-SD-kaart (20).
(rode waarschuwing)	Fout in het interne geheugen	Start de inspectiecamera opnieuw.Blijft het probleem zich voordoen, neem dan contact op met een erkend Bosch klantenservi-cecentrum.
	Micro-SD-kaart bijna vol	Wis bestanden van de Micro-SD-kaart (20).
(gele waarschuwing)
	Micro-SD-kaart vol	Wis bestanden van de Micro-SD-kaart (20).
	Fout van de Micro-SD-kaart	Verwijder de Micro-SD-kaart (20) en plaats deze opnieuw.
(rode waarschuwing)		Controleer de Micro-SD-kaart in een ander apparaat.

110 | Nederlands

Onderhoud en service

Onderhoud en reiniging

Dompel het handtoestel (13) niet in water of andere vloeistoffen.

Houd de inspectiecamera altijd schoon. Reinig de inspectiecamera en alle hulpmiddelen zeer grondig, nadat u in gebieden met voor de gezondheid schadelijke stoffen heeft gewerkt.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig vooral de cameralens (4) regelmatig en let daarbij op pluizen.

Geïntegreerde knoopcel vervangen

Het vervangen van de knoopcel moet worden uitgevoerd door Bosch of een erkend klantenservicecentrum voor Bosch elektrisch gereedschap.

▶ Let op: Vervang een knoopcel altijd door een knoopcel van hetzelfde type. Er bestaat explosiegevaar.
Ontladen knoopcellen moeten op correcte wijze verwijderd en afgevoerd worden. Ontladen knoopcellen kunnen gaan lekken en daardoor het product beschadigen of personen verwonden.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Inspectiecamera, batterijen/accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi de inspectiecamera en de batterijen/accu's niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare inspectiecamera's en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 111).

De geïntegreerde knoopcel mag voor het afvoeren door geschoold personeel worden verwijderd.

Dansk
