| Tipo de produto | Câmera de inspeção digital |
| Marca | Bosch |
| Modelo | GIC 12V-5-27 C Professional |
| Dimensões (C × L × A) | 242 × 140 × 66 mm |
| Peso (com bateria) | 0,73–0,94 kg |
| Peso (com pilhas) | 0,68 kg |
| Alimentação | Bateria de lítio-íon 10,8/12 V, ou 4 pilhas AA (alcalinas ou NiMH) via adaptador |
| Autonomia (bateria Li-Ion 2,0 Ah) | Aproximadamente 6 horas |
| Autonomia (pilhas alcalinas) | Aproximadamente 2 horas |
| Autonomia (pilhas NiMH 1,2 V) | Aproximadamente 3 horas |
| Ecrã | 5 polegadas, resolução 1280 × 720 px |
| Resolução da câmera | 1280 × 720 px |
| Diâmetro da cabeça da câmera | 8,3 mm |
| Comprimento do cabo flexível | 1,5 m |
| Raio de curvatura mín. | 25 mm |
| Índice de proteção (caixa) | IP54 |
| Índice de proteção (cabeça e cabo) | IP67 |
| Formato de foto | JPG |
| Formato de vídeo | AVI |
| Memória interna | Até 30 fotos (sem vídeo) |
| Armazenamento removível | Cartão micro SD |
| Pilha botão (backup de hora) | CR2450, vida útil aprox. 3 anos |
| Temperatura de operação | -10 a +50 °C |
| Acessórios fornecidos | Cabo USB Type-C, cartão micro SD, adaptador de pilhas, espelho, ímã, gancho |
Perguntas frequentes - GIC 12V-5-27 C Professional BOSCH
Perguntas dos utilizadores sobre GIC 12V-5-27 C Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Equipamentos de medição em formato PDF gratuitamente! Encontre o seu manual GIC 12V-5-27 C Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GIC 12V-5-27 C Professional da marca BOSCH.
MANUAL DE UTILIZADOR GIC 12V-5-27 C Professional BOSCH
Português....Página 68
Italiano ......Pagina 82
Nederlands....Pagina 97
Dansk Side 112
Svensk ....Sidan 125
Norsk....Side 139
Suomi Sivu 153
(18) Ranura para tarjeta Micro-SD
(19) Cable USB Type-C®
(20) Tarjeta Micro-SD
(21) Compartimento

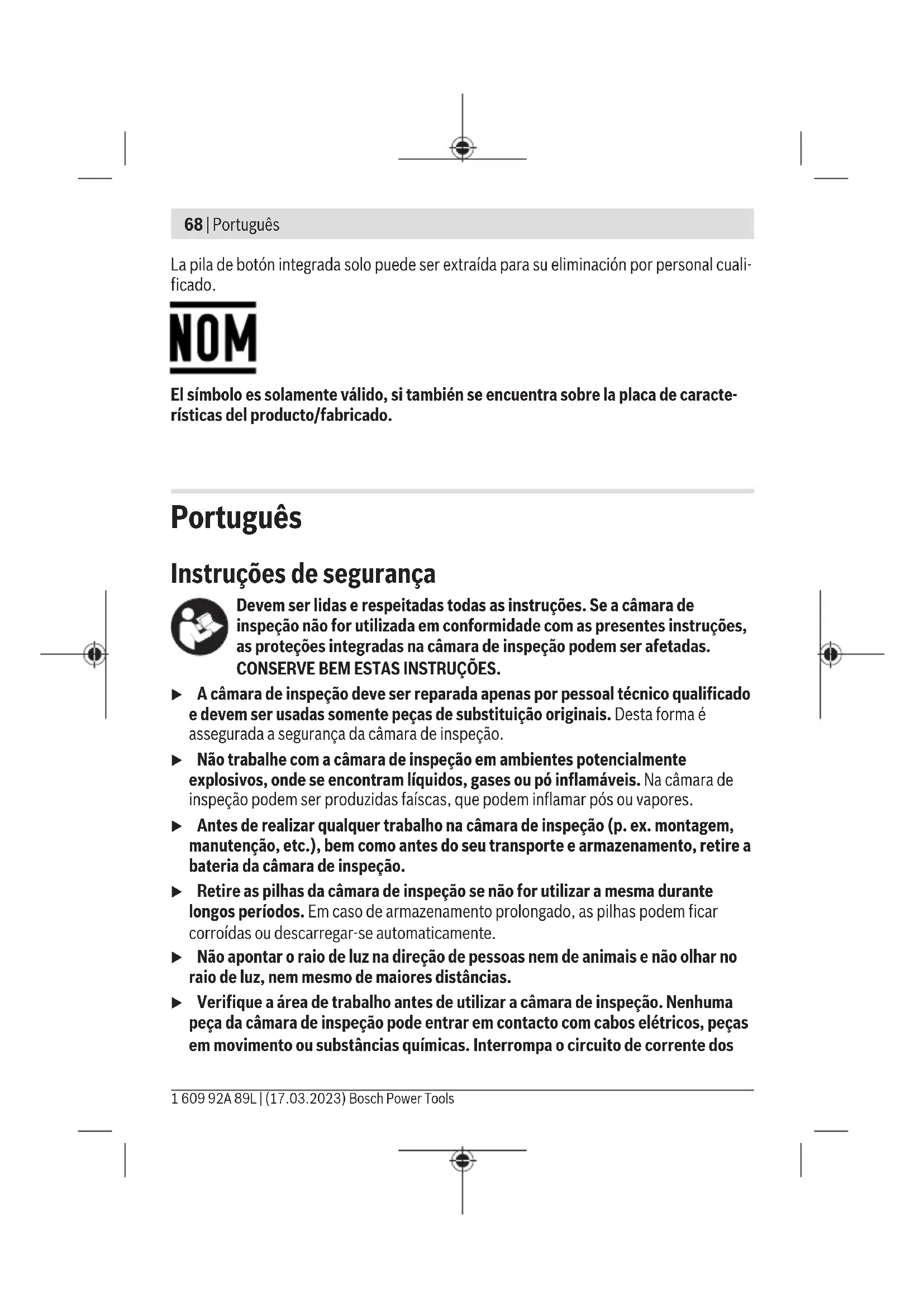

Instruções de segurança
Devem ser lidas e respeitadas todas as instruções. Se a câmara de inspeção não for utilizada em conformidade com as presentes instruções, as proteções integradas na câmara de inspeção podem ser afetadas. CONSERVE BEM ESTAS INSTRUÇÕES.
A câmara de inspeção deve ser reparada apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Desta forma é assegurada a segurança da câmara de inspeção.
Não trabalhe com a câmara de inspeção em ambientes potencialmente explosivos, onde se encontram líquidos, gases ou pó inflamáveis. Na câmara de inspeção podem ser produzidas faíscas, que podem inflamar pós ou vapores.
Antes de realizar qualquer trabalho na câmara de inspeção (p. ex. montagem, manutenção, etc.), bem como antes do seu transporte e armazenamento, retire a bateria da câmara de inspeção.
▶ Retire as pilhas da câmara de inspeção se não for utilizar a mesma durante longos períodos. Em caso de armazenamento prolongado, as pilhas podem ficar corroídas ou descarregar-se automaticamente.
- Não apontar o raio de luz na direção de pessoas nem de animais e não olhar no raio de luz, nem mesmo de maiores distâncias.
Verifique a área de trabalho antes de utilizar a câmara de inspeção. Nenhuma peça da câmara de inspeção pode entrar em contacto com cabos elétricos, peças em movimento ou substâncias químicas. Interrompa o circuito de corrente dos
cabos elétricos que passam pela área de trabalho. Estas medidas reduzem o risco de explosões, choque elétrico e danos materiais.
Use equipamento de proteção individual adequado, como óculos de proteção, luvas de proteção ou máscara de proteção respiratória, caso se encontrem substâncias prejudiciais à saúde na área de trabalho. Os esgotos ou áreas semelhantes podem conter substâncias sólidas, líquidas ou gasosas, que são venenosas, infecciosas, corrosivas ou que, de outra forma, sejam prejudiciais à saúde.
Tenha especial atenção à limpeza se trabalhar em áreas com substâncias prejudiciais à saúde. Não coma durante o trabalho. Evite o contacto com as substâncias prejudiciais à saúde e, após o trabalho, limpe as mãos e outras partes do corpo com possam ter entrado em contacto com solução de sabão quente. Deste modo é reduzido o perigo para a saúde.
- Não esteja na água quando utilizar a câmara de inspeção. Ao trabalhar na água existe risco de choque elétrico.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
No caso de utilização incorreta ou bateria danificada pode vazar líquido inflamável da bateria. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que sai da bateria pode levar a irritações da pele ou a queimaduras.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
▶ Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.
Só carregar baterias em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador, apropriado para um determinado tipo de baterias, for utilizado para carregar baterias de outros tipos.
70 | Português
Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.
AVISO
Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas.
As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte.
Não coloque os acessórios magnéticos perto de implantes e outros dispositivos médicos, como p. ex. pacemaker ou bomba de insulina. Os ímanes dos acessórios criam um campo que pode influenciar o funcionamento de implantes ou dispositivos médicos.
Mantenha os acessórios magnéticos afastados de suportes de dados magnéticos e de aparelhos magneticamente sensíveis. O efeito dos ímanes dos acessórios pode causar perdas de dados irreversíveis.
Descrição do produto e do serviço
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A câmara de inspeção digital é indicada para inspecionar áreas de difícil acesso ou escuras. Após a montagem dos meios auxiliares fornecidos na cabeça da câmara, ela também é indicada para mover e retirar objetos pequenos e leves (p. ex. parafusos pequenos).
A câmara de inspeção digital não pode ser utilizada para fins médicos. Ela também não é indicada para eliminar entupimentos em tubos ou para inserir cabos.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da câmara de inspeção na página de esquemas.
(1) Cabo da câmara
(2) Cabeça da câmara
(3) Luz na cabeça da câmara
(4) Lente da câmara
(5) Mostrador
(6) Tecla de ligar/desligar
(7) Tecla para cima
(8) Tecla esquerda
(9) Tecla central
(10) Tecla para baixo
(11) Tecla direita
(12) Tecla foto/gravação de vídeo
(13) Aparelho manual
(14) Bateria ^a)
(15) Adaptador de pilhas AA1
(16) Cobertura superior
(17) Tomada USB Type-C®b)
(18) Ranhura para cartão Micro SD
(19) Cabo USB Type-C®
(20) Cartão Micro SD
(21) Compartimento
(22) Invólucro do adaptador de pilhas
(23) Tecla de desbloqueio
(24) Tampa de fecho do adaptador de pilhas
(25) Ligação da câmara
(26) Bloqueio do cabo da câmara
(27) Íman
(28) Gancho
72 | Português
(29) Espelho
a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
b) USB Type-C® e USB-C® são marcas registadas da USB Implementers Forum.
Elementos de indicação
(a) Símbolo modo gravação
(b) Indicação de estado função AutoUp
(c) Indicação de estado cartão Micro SD
(d) Indicador do nível de carga da bateria/pilhas
Dados técnicos
| Câmara de inspeção digital GIC 12V-5-27 C | ||
| Número de produto | 3 601 B41 4.. | |
| Tamanho do mostrador " 5 | ||
| Resolução do mostrador px 1280 × 720 | ||
| Resolução câmara, ficheiros de imagem e vídeo px 1280 × 720 | ||
| Formato screenshot JPG | ||
| Formato vídeo AVI | ||
| Frames por segundo vídeo | ||
| – se função AutoUp | fps 20 | |
| – com função AutoUp | fps 7 | |
| Número máx. de imagens na memória interna 30 | ||
| Campo de visãoA) | ° | 75 |
| Distância foco mm 30–80 | ||
| Intensidade máx. da luz na cabeça da câmaraB) | lx 200 | |
| Tempo máx. de imersão do cabo/cabeça da câmara em diesel, óleo de motor, álcool etílico, gasolina, AdBlue® e água salgada (26,5% de salinidade) | min 30 | |
| Abastecimento de energia | ||
| – Bateria (iões de lítio) | 10,8 V/12 V | |
| – Pilhas (mangano alcalino, com adaptador de pilhas) | 4 × 1,5 V LR6 (AA) | |
Câmara de inspeção digital GIC 12V-5-27 C
| – Baterias (NiMH, com adaptador de pilhas) 4 × 1,2 V HR6 (AA) | ||
| Abastecimento de energia de backup para memorização da hora | ||
| – Pilha botão CR2450 (3 V, pilha de lítio) | ||
| – Vida útil da pilha, aprox. Anos 3 | ||
| Duração de funcionamento aprox. C) | ||
| – Com bateria (iões de lítio) D) | h | 6 |
| – Com pilhas (mangano alcalino) h 2 | ||
| – Com baterias (NiMH, 1,2 V) h 3 | ||
| Peso conforme EPTA-Procedure 01:2014 | ||
| – Com bateria (iões de lítio) kg 0,73–0,94 | E) | |
| – Com pilhas (mangano alcalino) kg 0,68 | ||
| Dimensões (comprimento × largura × altura)D) | mm 242 × 140 × 66 | |
| Diâmetro da cabeça da câmara mm 8,3 | ||
| Comprimento do cabo da câmara m 1,5 | ||
| Raio de curvatura mais pequeno do cabo da câmara mm | 25 | |
| Tipo de proteção aparelho manual (sem bateria/ adaptador de pilhas) | IP54 | |
| Tipo de proteção cabeça da câmara e cabo da câmara | IP67 | |
| Temperatura ambiente recomendada durante o carregamento | °C | 0 ... +35 |
| Temperatura ambiente admissível durante o funcionamento | °C | -10 ... +50 |
| Temperatura ambiente admissível durante o armazenamento | °C | -20 ... +50 |
| Baterias recomendadas | GBA 10,8V...GBA 12V... | |
74 | Português
Câmara de inspeção digital GIC 12V-5-27 C
Carregadores recomendados GAL 12...
GAX18 ...
A) Medido na diagonal da imagem
B) A uma distância de 50 mm e ambiente escuro
C) Com indicação da câmara, com função AutoUp, luminosidade média do mostrador, luz da câmara com 50% de luminosidade
D) Com GBA 12V 2.0Ah
E) dependendo da bateria utilizada
Montagem
Abastecimento de energia
A câmara de inspeção pode ser operada com uma bateria de lítio da Bosch, com pilhas convencionais ou com baterias de NiMH convencionais.
O indicador do nível de carga (d) no mostrador indica o nível de carga da bateria de lítio, das pilhas ou das baterias de NiMH.
Funcionamento com adaptador de pilhas (ver figura A)
As pilhas ou baterias de NiMH são colocadas no adaptador de pilhas.
▶ O adaptador de pilhas destina-se exclusivamente a ser usado nas câmaras de inspeção Bosch previstas e não pode ser usada com ferramentas elétricas.
Para colocar as pilhas ou baterias de NiMH, empurre o invólucro (22) do adaptador de pilhas para dentro do compartimento (21). Coloque as pilhas de acordo com a figura na tampa de fecho (24) dentro do invólucro. Faça deslizar a tampa de fecho sobre o invólucro, até que esta encaixe de forma audível e fique nivelada com o punho da câmara de inspeção.
Para remover as pilhas ou baterias prima as teclas de desbloqueio (23) da tampa de fecho (24) e retire a mesma. Retire o invólucro interior (22) do compartimento (21).
Sempre substituir todas as pilhas ou as baterias ao mesmo tempo. Só utilizar pilhas ou as baterias de um só fabricante e com a mesma capacidade.
▶ Retire as pilhas ou baterias da câmara de inspeção se não for utilizar a mesma durante longos períodos. Em caso de armazenamento prolongado na câmara de inspeção, as pilhas ou as baterias podem ficar corroídas ou descarregar-se automaticamente.
Funcionamento com bateria (ver figura B)
▶ Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio utilizadas para a sua câmara de inspeção.
Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.
Para colocar a bateria carregada (14), empurre-a para dentro do compartimento (21) até que encaixe de forma audível e fique à face com o punho da câmara de inspeção.
Para remover a bateria (14) prima as teclas de desbloqueio (23) e retire a bateria do respetivo compartimento (21). Não empregue força.
Indicações sobre o manuseio ideal da bateria
Proteger a bateria contra humidade e água.
Armazene a bateria apenas na faixa de temperatura de -20^ a 50^ . Por exemplo, não deixe a bateria dentro do automóvel no verão.
Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.
Observe as indicações sobre a eliminação de forma ecológica.
Montar o cabo da câmara (ver figura C)
Para o funcionamento da câmara de inspeção é necessário montar o cabo da câmara (1) no aparelho manual (13).
Insira a ficha do cabo da câmara (1) na posição correta na ligação da câmara (25), até que ela engate.
Desmontar o cabo da câmara (ver figura D)
Para retirar o cabo da câmara (1) prima o bloqueio (26) e retire a ficha do aparelho manual (13).
Montar o espelho, íman ou gancho (ver figura E)
O espelho (29), o gancho (28) ou o íman (27) podem ser montados como meios auxiliares na cabeça da câmara (2).
Insira um dos 3 meios auxiliares, tal como ilustrado na figura, até ao batente na cabeça da câmara (2).
Nota: o íman (27) e o gancho (28) só são indicados para mover e retirar objetos soltos, pequenos e leves. Se a tração for demasiado forte, a câmara de inspeção ou o meio auxiliar pode ficar danificado.
76 | Português
Funcionamento
▶ Proteja o aparelho manual e a bateria ou o adaptador de pilhas da radiação solar direta. Proteja a bateria ou o adaptador de pilhas da humidade. O cabo da câmara (1) e a cabeça da câmara (2), se corretamente montados, são à prova de água, o aparelho manual (13) é protegido contra projeção de água. Contudo, a bateria (14) e o adaptador de pilhas não estão protegidos contra água e no caso de contacto com a mesma existe o risco de choque elétrico ou danos.
Não utilize a câmara de inspeção se a lente na cabeça da câmara (2) estiver embaciada. Só ligue a câmara de inspeção quando a humidade tiver evaporado. Caso contrário, pode danificar a câmara de inspeção.
▶ A luz (3) ligada pode aquecer durante o funcionamento. Não toque na luz para evitar queimaduras.
Não exponha a câmara de inspeção a temperaturas extremas ou oscilações de temperatura. Não os deixe, p. ex., ficar durante muito tempo no automóvel. No caso de oscilações de temperatura maiores, deixe a câmara de inspeção atingir a temperatura ambiente antes de a utilizar.
Colocação em funcionamento
Ligar/desligar
Para ligar a câmara de inspeção prima a tecla de ligar/desligar (6) ou a tecla central (9).
Nota: se ao ligar o cabo da câmara não estiver montado, o mostrador exibe uma mensagem de erro.
Para desligar a câmara de inspeção prima novamente a tecla de ligar/desligar (6) até o mostrador se desligar.
Se durante algum tempo não for premida qualquer tecla da câmara de inspeção, a mesma desliga-se automaticamente para poupar a bateria e as pilhas. Pode determinar o tempo de desligamento no menu principal.
Regular a luz na cabeça da câmara
Para regular a luz, prima a tecla esquerda (8) ou a tecla direita (11) até alcançar a luminosidade desejada ou desligar a luz.
- Não olhe diretamente para a luz (3) nem aponte a luz para outras pessoas. A luz pode encandear os olhos.
Aumentar/reduzir a imagem no mostrador (zoom)
Para ajustar o nível de zoom da indicação do mostrador, prima a tecla para cima (7) ou a tecla para baixo (10), até alcançar o nível de zoom desejado.
Menu principal
Para aceder ao
- Percorrer um menu: prima a tecla para cima (7) ou para baixo (10).
- Mudar para um submenu: prima a tecla central (9) ou a tecla direita (11).
- Confirmar uma opção de menu selecionada: prima a tecla central (9).
- Ligar/desligar uma função com interruptor virtual: prima a tecla central (9), a tecla direita (11) ou a tecla esquerda (8). Assim, o ajuste também é guardado.
- Regressar ao menu superior seguinte: prima brevemente a tecla ligar/desligar (6).
- Sair do menu principal e regressar à indicação da câmara: prima brevemente a tecla ligar/desligar (6).
Opções do menu
: ligue ou desligue a função.
Com a função AutoUp roda a imagem de forma a que em "cima" também seja indicado em cima no mostrador (ver figura F).
Nota: com o espelho montado (29) e/ou com orientação vertical do cabo da câmara (1), a função é limitada.: aqui pode chamar as fotos tiradas e o vídeos gravados.
Com as teclas para baixo (10) ou para cima (7) selecione os ficheiros desejados mediante as suas datas.
Prima a tecla direita (11) ou a tecla central (9), para chamar uma pré-visualização da foto ou vídeo selecionado.
Prima a tecla central (9) para abrir o ficheiro selecionado.
Nota: com o cartão Micro SD (20) inserido são exibidos apenas os ficheiros guardados no cartão Micro SD. Para chamar fotos da memória interna, tem de remover o cartão Micro SD (20).
-
-
-
-
- : defina a data e a hora para o armazenamento das ficheiros e selecione o formato da data e da hora.
Nota: se não forem mais guardadas a data e a hora, a pilha botão integrada está cheia. Nesse caso, dirija-se a um serviço de apoio ao cliente Bosch autorizado. : selecione o idioma utilizado na indicação.
78 | Português
: selecione o intervalo de tempo após o qual a câmara de inspeção se desliga automaticamente se não for premida nenhuma tecla. : aqui encontra as informações sobre o aparelho, como por exemplo, a versão de software instalada e informações legais. : pode repor todas as opções de menu para a definição de fábrica. Simultaneamente todos os ficheiros guardados são eliminados definitivamente.
Guardar/transferir foto tirada
Tirar foto/gravar vídeo
Com o cartão Micro SD (20) inserido as fotos e os vídeos são guardados no cartão.
Sem cartão Micro SD as fotos são sempre guardadas na memória interna da câmara de inspeção, as gravações de vídeo não são possíveis.
Modo fotos: prima a tecla para tirar foto (12), para tirar uma fotografia da indicação atual do mostrador.
Modo vídeo: para começar a gravar um vídeo, prima a tecla foto/gravação de vídeo (12), para terminar prima a tecla foto/gravação de vídeo (12) ou a tecla central (9).
A troca entre o modo foto e vídeo é feita através do
- Transferir ficheiros de fotos da memória interna para o cartão Micro SD (20): ao inserir um cartão Micro SD (20) surge uma solicitação no mostrador, se os dados guardados na memória interna da câmara de inspeção devem ser transferidas para o cartão Micro SD.
- Transferir ficheiros de fotos da memória interna via USB Type-C®: a transferência só é possível se não estiver inserido qualquer cartão Micro SD (20) na câmara de inspeção.
- Transferir ficheiros do cartão Micro SD (20): pode transferir os ficheiros do cartão Micro SD (20) via USB Type-C® ou remover o cartão Micro SD (20) e inserir num outro aparelho.
Inserir o cartão Micro SD
Abra a cobertura superior (16) e empurre o cartão Micro SD (20) no alinhamento correto para dentro da ranhura (18) até ao batente. Feche de novo e corretamente a cobertura superior.
Transferência de dados através da interface USB Type-C®
Para a transmissão de dados via USB Type-C®, ligue a câmara de inspeção. Abra a cobertura da tomada USB Type-C® (17). Ligue a tomada USB Type-C® através do cabo USB Type-C® (19) ao seu PC.
Abra o browser de ficheiros no seu computador e selecione a unidade para a transferência dos ficheiros. O nome da unidade é:
- se não estiver inserido qualquer cartão Micro SD na câmara de inspeção: Bosch_GIC
- se estiver inserido um cartão Micro SD sem designação na câmara de inspeção: designação standard da unidade USB
- se estiver inserido um cartão Micro SD com designação na câmara de inspeção: nome do cartão Micro SD
Os ficheiros guardados podem ser copiados da memória interna ou do cartão Micro SD da câmara de inspeção, movidos no seu PC ou eliminados.
Assim que tiver terminado o processo desejado, separe a unidade da forma convencional.
Nota: desligue sempre primeiro a unidade do sistema operativo do PC (ejetar unidade), caso contrário, a memória interna da câmara de inspeção pode ficar danificada.
Remova o cabo USB Type-C® (a câmara de inspeção desliga-se automaticamente). Feche a cobertura superior (16) como proteção contra pó ou projeções de água.
Nota: ligue a câmara de inspeção através da interface USB Type-C® exclusivamente a um PC. A câmara de inspeção pode ficar danificada se for ligada a outros aparelhos.
Nota: a interface USB Type-C® serve exclusivamente para a transferência de dados, as baterias ou outros aparelhos não podem ser carregados através da mesma.
Instruções de trabalho
Verifique o ambiente circundante que deseja inspecionar e tenha especial atenção a obstáculos ou locais de perigo.
Dobre o cabo da câmara (1) de forma a que a cabeça da câmara possa ser bem introduzida no ambiente circundante a inspecionar. Introduza cuidadosamente o cabo da câmara.
Ajuste a luminosidade da luz da câmara (3) de forma a que a imagem fique nítida. No caso de objetos de forte reflexão, por exemplo, obtém uma imagem melhor com menos luz ou com o ajuste do contraste preto/branco.
Se os objetos a inspecionar forem apresentados de forma desfocada, então reduza ou aumente a distância entre a cabeça da câmara (2) e o objeto.
80 | Português
Erros - Causas e soluções
| Indicação de erro no mostrador | Causa Solução | |
 | Memória interna quase cheia | Apague ficheiros da memória interna ou insira um cartão Micro SD (20). |
| (aviso amarelo) | ||
 | Memória interna cheia | Apague ficheiros da memória interna ou insira um cartão Micro SD (20). |
| Erro na memória interna | Reinicie a câmara de inspeção.Se o problema persistir, dirija-se a um serviço de apoio ao cliente Bosch autorizado. | |
| (aviso vermelho) | ||
 | Cartão Micro SD quase cheio | Apague os ficheiros do cartão Micro SD (20). |
| (aviso amarelo) | ||
 | Cartão Micro SD cheio | Apague os ficheiros do cartão Micro SD (20). |
| Remova o cartão Micro SD e insira-o de novo.Erro no cartão Micro SD | Remova o cartão Micro SD (20) e insira-o de novo.Verifique o cartão Micro SD num outro aparelho. | |
| (aviso vermelho) | ||
Manutenção e assistência técnica
Manutenção e limpeza
Não mergulhe o aparelho manual (13) em água ou em outros líquidos.
Mantenha a câmara de inspeção sempre limpa. Limpe muito bem a câmara de inspeção e todos os meios auxiliares depois de ter trabalhado em áreas com substâncias prejudiciais à saúde.
Limpar sujidades com um pano húmido e macio. Não utilize detergentes ou solventes.
Limpe especialmente a lente da câmara (4) com regularidade e certifique-se de que não existem fiapos.
Trocar a pilha botão integrada
A troca da pilha botão tem de ser efetuada por um serviço de apoio ao cliente para ferramentas elétricas Bosch.
▶ Atenção: substitua sempre uma pilha botão por uma pilha botão do mesmo tipo. Há risco de explosão.
▶ Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações.
Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é
82 | Italiano
necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.
Eliminação
A câmara de inspeção, pilhas/baterias, acessórios e embalagens devem ser reciclados de forma ambientalmente correta.
Não deite a câmara de inspeção e as pilhas/baterias no lixo doméstico!
Apenas para países da UE:
Conforme a Diretiva Europeia 2012/19/UE e segundo a Diretiva Europeia 2006/66/CE é necessário recolher separadamente as câmaras de inspeção que já não são mais usadas e as baterias/pilhas defeituosas ou gastas e encaminhá-las para uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
Baterias/pilhas:
Lítio:
Observar as indicações no capítulo Transporte (ver "Transporte", Página 81).
A pilha botão integrada só pode ser retirada por pessoal técnico para ser eliminada.
Italiano
(15) Adapter do baterii AA1
(16) Górna osłona
(17) Gniazdo USB Type-C®b)
(18) Gniazdo karty micro SD
