GIC 12V-5-27 C Professional - Matavimo įranga BOSCH - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA GIC 12V-5-27 C Professional BOSCH

(sarkans brīdinājums) Micro SD karte ir pilna Izdzēsiet datus no Micro SD kartes(20). Micro SD kartes kļūda Izņemiet Micro SD karti(20) un atkal ievietojiet to. Pārbaudiet Micro SD karti kādā citā ierīcē. Apkalpošana un apkope Apkalpošana un tīrīšana Neiegremdējiet rokas ierīci(13) ūdenī vai citos šķidrumos. Gādājiet, lai kontrolkamera vienmēr būtu tīra. Īpaši rūpīgi notīriet kontrolkameru un visus palīglīdzekļus, ja veicāt darbus zonās, kurās ir veselībai kaitīgas vielas. Bosch Power Tools 1 609 92A 89L | (17.03.2023)418 | Latviešu Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus. It īpaši regulāri tīriet kameras objektīvu(4) un raugiet, lai uz tā nepaliktu plūksnas. Iebūvētā elektrodu elementa maiņa Pogas tipa baterijas nomaiņu ir jāveic Bosch vai tā pilnvarotam klientu apkalpošanas centram Bosch elektroinstrumentiem. u Uzmanību: pogas tipa elements ir vienmēr jānomaina pret tā paša tipa pogas tipa elementu. Pastāv sprādzienbīstamība. u Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudēt hermētiskumu un šī iemesla dēļ bojāt izstrādājumu vai savainot cilvēkus. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Transportēšana Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLatviešu | 419 Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Kontrolkamera, baterijas/akumulatori, piederumi un iesaiņojuma materiāli jānodod otrreizējai pārstrādei videi nekaitīgā veidā. Neizmetiet kontrolkameru un baterijas/akumulatorus sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības Direktīvai 2012/19/ES lietošanai nederīgās kontrolkameras, kā arī atbilstoši Eiropas Savienības Direktīvai 2006/66/EK bojātie vai nolietotie akumulatori/baterijas jāsavāc atsevišķi un jānodod otrreizējai pārstrādei videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse418). Lai iebūvēās pogas tipa baterijas nogādātu utilizēšanai, tās no izstrādājuma drīkst izņemt tikai speciālists. Bosch Power Tools 1 609 92A 89L | (17.03.2023)420 | Lietuvių k. Lietuvių k. Saugos nuorodos Būtina perskaityti visus nurodymus ir jų laikytis. Jei patikros kamera nau- dojama nesilaikant pateiktų nuorodų, gali būti pakenkta patikros kamero- je integruotiems apsauginiams įtaisams. IŠSAUGOKITE ŠIUOS NURODY- MUS. u Patikros kamerą remontuoti leidžiama tik kvalifikuotiems specialistams, remon- tuojant turi būti naudojamos tik originalios atsarginės dalys. Taip bus užtikrinama, jog patikros kamera išliks saugi naudoti. u Nedirbkite su patikros kamera sprogioje aplinkoje, kurioje yra degių skysčių, du- jų ar dulkių. Patikros kamerai kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. u Prieš pradėdami bet kokius patikros kameros remonto darbus (pvz., montavimo, techninės priežiūros), o taip pat norėdami transportuoti ar padėti sandėliuoti, iš patikros kameros išimkite akumuliatorių. u Jei patikros kameros ilgesnį laiką nenaudosite, išimkite iš jos baterijas. Ilgesnį laiką sandėliuojamos baterijos dėl korozijos gali pradėti irti ir savaime išsikrauti. u Nenukreipkite šviesos srauto į žmones ar gyvūnus ir patys – net ir iš toliau – ne- žiūrėkite į šviesos srautą. u Prieš pradėdami naudoti patikros kamerą, patikrinkite darbo zoną. Visas patik- ros kameros dalis saugokite nuo kontakto su laidais, judančiomis dalimis ir che- minėmis medžiagomis. Nutraukite elektros srovės tiekimą į darbo zonoje esan- čius elektros laidus. Šios priemonės mažina sprogimo, elektros smūgio ir materiali- nės žalos pavojų. u Jei darbo zonoje yra sveikatai kenksmingų medžiagų, dėvėkite tinkamas asmeni- nės apsaugos priemones, pvz., apsauginius akinius, apsaugines pirštines ar kvėpavimo takų apsauginę kaukę. Kanalizacijos kanaluose ir panašiose zonose būna kietų, skystų ar dujinių medžiagų, kurios yra nuodingos, užkrėstos, ėsdinančios ar kaip nors kitaip pavojingos sveikatai. u Dirbdami zonose, kuriose yra sveikatai kenksmingų medžiagų, ypač didelį dėme- sį skirkite švarai. Dirbdami nevalgykite. Venkite sąlyčio su sveikatai kenksmingo- mis medžiagomis, o po darbo karštu muilo šarmu plaukite rankas ir kitas kūno dalis, ant kurių galėjo patekti šių medžiagų. Taip sumažinsite sveikatai kylantį pavojų. 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 421 u Naudodami patikros kamerą nestovėkite vandenyje. Dirbant vandenyje iškyla elektros smūgio pavojus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. u Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumu- liatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreip- kitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumulia- torių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pra- dėti rūkti, sprogti ar perkaisti. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumu- liatorių nuo pavojingos per didelės apkrovos. u Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą kroviklį. Naudojant kito- kio tipo akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalai- kio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus. ĮSPĖJIMAS Užtikrinkite, kad tabletės formos elementas nepatektų į rankas vaikams. Tabletės formos elementai yra pavojingi. u Tabletės formos elementų niekada neprarykite ir nekiškite į kitas kūno angas. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją. Prarijus tabletės formos eleme- ntą, per 2 valandas gali atsirasti sunkių ir net mirtinų vidinių išdeginimų. Bosch Power Tools 1 609 92A 89L | (17.03.2023)422 | Lietuvių k. Magnetinės papildomos įrangos nelaikykite arti implantų ir kito- kių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Papildomos įrangos magnetai sukuria lauką, kuris gali pake- nkti implantų ir medicinos prietaisų veikimui. u Magnetinę papildomą įrangą laikykite toliau nuo magnetinių laikmenų ir magne- to poveikiui jautrių prietaisų. Dėl papildomos įrangos magnetų poveikio duomenys gali negrįžtamai dingti. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje. Naudojimas pagal paskirtį Skaitmeninė patikros kamera yra skirta sunkiai prieinamoms ir tamsioms sritims tikrinti. Prie kameros galvutės primontavus kartu pateiktas pagalbines priemones, ji taip pat yra skirta mažiems ir lengviems daiktams pajudinti ir pašalinti (pvz., mažiems varžtams). Skaitmeninę patikros kamerą medicininiais tikslais naudoti draudžiama. Ji taip pat nėra skirta vamzdžių kamščiams pašalinti ir laidams įtraukti. Pavaizduoti elementai Pavaizduotų sudedamųjų dalių numeriai atitinka patikros kameros schemose nurodytus numerius. (1) Kameros kabelis (2) Kameros galvutė (3) Lemputė kameros galvutėje (4) Kameros lęšis (5) Ekranas (6) Įjungimo-išjungimo mygtukas (7) Mygtukas „aukštyn“ (8) Mygtukas „kairėn“ (9) Vidurinis mygtukas (10) Mygtukas „žemyn“ (11) Mygtukas „dešinėn“ (12) Fotografavimo/vaizdo įrašymo mygtukas 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 423 (13) Rankinis prietaisas (14) Akumuliatorius

(15) Baterijų adapteris AA1 (16) Viršutinis dangtelis (17) „USBType‑C®“ įvorė

(18) Lizdas „Micro-SD“ kortelei (19) „USBType-C®“ kabelis (20) „Micro-SD“ kortelė (21) Šachta (22) Baterijos adapterio dėklas (23) Atblokavimo klavišas (24) Baterijos adapterio gaubtelis (25) Kameros jungtis (26) Kameros kabelio fiksatorius (27) Magnetas (28) Kablys (29) Veidrodėlis

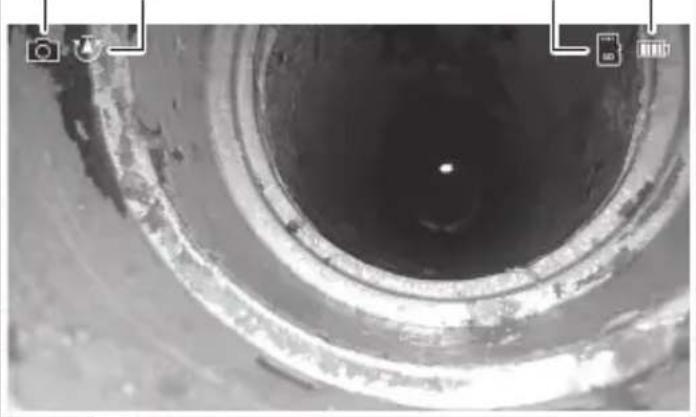

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. b) „USBType‑C®“ ir „USB‑C®“ yra „USB Implementers Forum“ prekių ženklai. Ekrano simboliai (a) Įrašymo režimo simbolis (b) Funkcijos būsenos indikatoriusAutoUp (c) „Micro-SD“ kortelės būsenos rodmuo (d) Akumuliatoriaus/baterijų įkrovos būklės indikatorius Techniniai duomenys Skaitmeninė patikros kamera GIC 12V-5-27 C Gaminio numeris 3601B414.. Ekrano dydis " 5 Ekrano raiška px 1280×720 Kameros raiška, nuotraukų ir vaizdo įrašų rinkmenos px 1280×720 Bosch Power Tools 1 609 92A 89L | (17.03.2023)424 | Lietuvių k. Skaitmeninė patikros kamera GIC 12V-5-27 C Ekrano kopijos formatas JPG Vaizdo įrašo formatas AVI Vaizdo įrašo kadrų dažnis – be funkcijos AutoUp fps 20 – su funkcija AutoUp fps 7 Maks. nuotraukų kiekis vidinėje atmintyje 30 Matymo laukas

° 75 Fokusavimo atstumas mm 30–80 Lemputės kameros galvutėje maks. šviesos stipru- mas

lx 200 Kameros galvutės/kabelio maks. panardinimo į dy- zeliną, variklinę alyvą, etilo alkoholį, benziną, „AdBlue®“ ir sūrų vandenį (26,5% druskos kiekis) laikas min 30 Elektros energijos tiekimas – akumuliatorius (ličio jonų) 10,8V/12V – baterijos (šarminės mangano, su baterijų adapte- riu) 4×1,5VLR6(AA) – akumuliatoriai (NiMH, su baterijų adapteriu) 4×1,2V HR6(AA) Atsarginis energijos tiekimas paros laiko išsaugojimui – tabletės formos elementas CR2450 (3V, ličio jonų baterija) – baterijos eksploatavimo trukmė apie Metai 3 Veikimo laikas apie.

– su baterijomis (šarminėmis mangano) kg 0,68 Matmenys (ilgis×plotis×aukštis)

mm 242× 140× 66 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 425 Skaitmeninė patikros kamera GIC 12V-5-27 C Kameros galvutės skersmuo mm 8,3 Kameros kabelio ilgis m 1,5 Kameros kabelio mažiausias lenkimo spindulys mm 25 Rankinio prietaiso apsaugos tipas (be akumuliato- riaus/baterijų adapterio) IP54 Kameros galvutės ir kameros kabelio apsaugos klasė IP67 Rekomenduojama aplinkos temperatūra įkraunant °C 0…+35 Leidžiamoji aplinkos temperatūra veikiant °C –10…+50 Leidžiamoji aplinkos temperatūra sandėliuojant °C –20…+50 Rekomenduojami akumuliatoriai GBA 10,8V… GBA 12V… Rekomenduojami krovikliai GAL 12… GAX18 … A) Išmatuota virš vaizdo įstrižainės B) 50mm atstumui ir tamsioje aplinkoje

Su kameros vaizdu, su funkcijaAutoUp, vidutinis ekrano apšvietimas, kameros lemputės šviesos intensyvumas 50% D) Su GBA12V2.0Ah E) Priklausomai nuo naudojamo akumuliatoriaus Montavimas Elektros energijos tiekimas Patikros kamera gali būti naudojama arba suBosch ličio jonų akumuliatoriumi, su stan- dartinėmis baterijomis arba standartiniais NiMH akumuliatoriais. Įkrovos būklės indikatorius(d) ekrane rodo ličio jonų akumuliatoriaus, baterijų arba NiMH akumuliatorių įkrovos būklę. Eksploatacija su baterijos adapteriu (žr.Apav.) Baterijos arba NiMH akumuliatoriai įdedami į baterijų adapterį. u Baterijos adapteris skirtas naudoti tik tam skirtose Bosch patikros kamerose, su elektriniais įrankiais jį naudoti draudžiama. Norėdami įdėti baterijas arba akumuliatorius, stumkite baterijų adapterio dėklą(22) į skyrių(21). Kaip pavaizduota paveikslėlyje ant gaubtelio(24), į dėklą įdėkite baterijas Bosch Power Tools 1 609 92A 89L | (17.03.2023)426 | Lietuvių k. arba akumuliatorius. Tada gaubteliu uždenkite dėklą – turite pajusti, kad užsifiksavo ir prigludo prie patikros kameros rankenos. Norėdami baterijas išimti baterijas arba akumuliatorius, paspauskite gaubtelio(24) at- blokavimo klavišus(23) ir nuimkite gaubtelį. Viduje esantį dėklą(22) ištraukite iš skyriaus(21). Visada kartu pakeiskite visas baterijas ar akumuliatorius. Naudokite tik vieno gamintojo ir vienodos talpos baterijas ar akumuliatorius. u Jei patikros kameros ilgesnį laiką nenaudosite, išimkite iš jos baterijas ar aku- muliatorius. Ilgesnį laiką patikros kameroje laikomos baterijos ar akumuliatoriai dėl korozijos gali pradėti irti ir savaime išsikrauti. Eksploatacija su akumuliatoriumi (žr.Bpav.) u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų patikros kameroje naudojamų ličio jonų akumuliatorių. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tie- kiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumu- liatorių visiškai įkraukite. Norėdami įdėti įkrautą akumuliatorių(14), stumkite jį į skyrių(21), kol pajusite, kad jis užsifiksavo ir prigludo prie patikros kameros rankenos. Norėdami išimti akumuliatorių(14), paspauskite atblokavimo mygtukus(23) ir ištrau- kite akumuliatorių iš akumuliatoriaus skyriaus(21). Traukdami nenaudokite jėgos. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C temperatūroje. Pvz., nepalikite aku- muliatoriaus vasarą automobilyje. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliato- rius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Kameros kabelio montavimas (žr.Cpav.) Norint eksploatuoti patikros kamerą, prie rankinio prietaiso(13) reikia sumontuoti ka- meros kabelį(1). Kameros kabelio(1) kištuką tinkamą padėtimi įstatykite į kameros jungtį(25) taip, kad jis užsifiksuotų. 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 427 Kameros kabelio išmontavimas (žr.Dpav.) Norėdami kameros kabelį(1) atjungti, suspauskite fiksatorių(26) ir ištraukite kištuką iš rankinio prietaiso(13). Veidrodėlio, magneto ir kablio montavimas (žr.Epav.) Veidrodėlį(29), kablį(28) ir magnetą(27) kaip pagalbines priemones galima montuoti ant kameros galvutės(2). Vieną iš 3pagalbinių priemonių, kaip pavaizduota paveikslėlyje, stumkite iki atramos ka- meros galvutėje(2). Nuoroda: magnetas(27) ir kablys(28) yra skirti tik mažiems, lengviems ir neprikibu- siems daiktams pajudinti iš pašalinti. Per stipriai traukdami galite pažeisti patikros kame- rą arba pagalbinę priemonę. Naudojimas u Rankinį prietaisą, akumuliatorių ir baterijų adapterį saugokite nuo tiesioginių saulė spindulių poveikio. Akumuliatorių ir baterijų adapterį saugokite nuo drėg- mės. Tinkamai sumontuotas kameros kabelis(1) ir kameros galvutė(2) yra hermetiš- ki, rankinis prietaisas(13) yra apsaugotas nuo tyškančio vandens. Akumuliatorius(14) ir baterijų adapteris nuo vandens nėra apsaugoti, ir, esant kon- taktui su vandeniu, iškyla elektros smūgio ir pažeidimų pavojus. u Nenaudokite patikros kameros, jei aprasojęs kameros galvutės(2) lęšis. Patik- ros kamerą įjunkite tik išgaravus drėgmei. Priešingu atveju patikros kamerą galite pažeisti. u Įjungta lemputė(3) veikimo metu gali įkaisti. Kad išvengtumėte nudegimo, lem- putės nelieskite. u Patikros kamerą saugokite nuo ypač aukštos ir žemos temperatūros bei tem- peratūros svyravimų. Nepalikite jų automobilyje ilgesniam laikui. Esant didesniems temperatūros svyravimams, prieš pradėdami patikros kamerą naudoti, palaukite, kol stabilizuosis jos temperatūra. Paruošimas naudoti Įjungimas ir išjungimas Norėdami patikros kamerą įjungti, paspauskite įjungimo-išjungimo mygtuką(6)arba vi- durinį mygtuką(9). Nuoroda: jei įjungiant kameros kabelis nėra prijungtas, ekranas rodo pranešimą apie klaidą. Bosch Power Tools 1 609 92A 89L | (17.03.2023)428 | Lietuvių k. Norėdami patikros kamerą išjungti, paspauskite įjungimo-išjungimo mygtuką(6) tol, kol užges ekranas. Jei kurį laiką nepaspaudžiamas joks patikros kameros mygtukas, kad būtų tausojamas akumuliatorius ir baterijos, patikros kamera automatiškai išsijungia. Išjungimo laiką galite nustatyti pagrindiniame meniu. Lemputės kameros galvutėje reguliavimas Norėdami sureguliuoti lemputę, pakartotini spauskite mygtuką „kairėn“(8) arba mygtuką „dešinėn“(11), kol bus pasiektas norimas šviesos intensyvumas arba kol lemputė bus iš- jungta. u Nežiūrėkite tiesiai į lemputę(3) ir nenukreipkite lemputės į kitus asmenis. Lem- putės šviesa gali apakinti. Vaizdo ekrane didinimas/mažinimas (mastelio keitimas) Norėdami nustatyti ekrano rodmens didinimo pakopą, pakartotinai spauskite mygtuką „aukštyn“(7) arba mygtuką „žemyn“(10), kol bus pasiekta pageidaujama didinimo pa- kopa. Pagrindinis meniu Norėdami patekti į<Pagrindinis meniu>, spauskite vidurinį mygtuką(9). Judėjimas per meniu punktus – Slinkti per meniu: spauskite mygtuką „aukštyn“(7) arba mygtuką „žemyn“(10). – Perjungti į pomeniu: paspauskite vidurinį mygtuką(9) arba mygtuką „dešinėn“(11). – Patvirtinti pasirinktą meniu parinktį: paspauskite vidurinį mygtuką(9). – Funkciją su virtualiu jungikliu įjungti/išjungti: paspauskite arba vidurinį mygtuką(9), mygtuką „dešinėn“(11) arba mygtuką „kairėn“(8). Nustatymas taip pat bus išsaugotas. – Grįžti į artimiausią aukštesnį meniu: trumpai paspauskite įjungimo-išjungimo mygtuką(6). – Išeiti iš pagrindinio meniu ir grįžti į kameros rodmenis: trumpai paspauskite įjungimo- išjungimo mygtuką(6). Meniu parinktys – <AutoUp>: įjunkite arba išjunkite funkciją. Naudodamiesi funkcija AutoUp sukite nuotrauką taip, kad "viršuje" taip ir būtų rodo- ma ekrano viršuje (žr. F pav.). Nuoroda: esant sumontuotam veidrodėliui(29) ir/arba vertikaliam kameros kabeliui(1), funkcijos yra apribotos. 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 429 – <Galerija>: čia galite iškviesti padarytas nuotraukas ir vaizdo įrašus. Mygtuku „žemyn“(10) arba „aukštyn“(7) pasirinkite pageidaujamas rinkmenas pagal jų datą. Paspauskite mygtuką „dešinėn“(11) arba vidurinį mygtuką(9), norėdami peržiūrėti pasirinktą nuotrauką ar vaizdo įrašą. Norėdami atidaryti pasirinktą rinkmeną, paspauskite vidurinį mygtuką(9). Nuoroda: esant įstatytai „Micro-SD“ kortelei(20), rodomos tik „Micro-SD“ kortelėje išsaugotos rinkmenos. Norėdami iškviesti nuotraukas iš vidinės atminties, turite išimti „Micro-SD“ kortelę(20). – <Fotoaparato režimas>: pasirinkite <Nuotrauka> arba <Vaizdo įrašas> įrašus. – <Ekrano šviesumas>: nustatykite pageidaujamą ekrano apšvietimą. – <Spalva>: įjunkite arba išjunkite ekrano spalvas (išjungta: juodai balti rodmenys). – <Prietaiso nustatymai>

• <Data& paros laikas>: nustatykite datą ir laiką rinkmenų išsaugojimui ir pasirin- kite datos ir laiko formatą. Nuoroda: jei data ir laikas nebeišsaugojami, vadinasi išsieikvojęs integruotas table- tės formos elementas. Tokiu atveju kreipkitės į įgaliotąBosch klientų aptarnavimo tarnybą.

• <Kalba>: pasirinkite rodmenyse naudojamą kalbą.

• <Išjungti po…>: pasirinkite laiko intervalą, po kurio patikros kamera automatiškai išsijungs, jei nebus paspaustas joks mygtukas. – <Prietaiso informacija>: čia rasite informaciją apie prietaisą, pvz., įdiegtos prog- raminės įrangos versiją ir teisinę informaciją. – <Gamykliniai nustatymai>: galite atkurti visų meniu parinkčių gamyklinius nustaty- mus. Tuo pačiu galutinai pašalinami visos išsaugotos rinkmenos. Nuotraukų išsaugojimas/perkėlimas Fotografavimas/vaizdo įrašo darymas Esant įstatytai „Micro-SD“ kortelei(20), nuotraukos ir vaizdo įrašai išsaugomi kortelėje. Jei „Micro-SD“ kortelės nėra, nuotraukos patalpinamos patikros kameros vidinėje atmin- tyje, vaizdo įrašų daryti negalima. Fotografavimo režimas: norėdami padaryti esamojo ekrano rodmens nuotrauką, paspau- skite fotografavimo/vaizdo įrašymo mygtuką(12). Vaizdo įrašymo režimas: norėdami pradėti vaizdo įrašymą, paspauskite fotografavimo/ vaizdo įrašymo mygtuką (12), o norėdami baigti – fotografavimo/vaizdo įrašymo mygtu- ką (12) arba vidurinį mygtuką (9). Bosch Power Tools 1 609 92A 89L | (17.03.2023)430 | Lietuvių k. Iš fotografavimo į vaizdo įrašymo režimą ir atvirkščiai perjungiama naudojantis <Pagrindinis meniu>. Duomenų perkėlimo apžvalga – Nuotraukų rinkmenų perkėlimas iš vidinės atminties į „Micro-SD“ kortelę(20): įstatant „Micro-SD“ kortelę(20), ekrane atsiranda užklausa, ar patikros kameros vidi- nėje atmintyje išsaugoti duomenys turi būti perkelti į „Micro-SD“ kortelę. – Nuotraukų rinkmenų perkėlimas iš vidinės atminties per „USBType‑C®“: perkelti galima tik tada, kai patikros kameroje nėra įstatytos „Micro-SD“ kortelės(20). – Rinkmenų perkėlimas iš „Micro-SD“ kortelės(20): galite perkelti rinkmenas arba iš įstatytos „Mcro-SD“ kortelės(20) per „USBType‑C®“ arba išimti „Micro-SD“ kortelę(20) ir įstatyti į kitą prietaisą. „Micro-SD“ kortelės įdėjimas Atidenkite viršutinį dangtelį(16) ir stumkite tinkamai nukreiptą „Micro-SD“ kortelę(20) iki atramos į lizdą(18). Vėl rūpestingai uždenkite viršutinį dangtelį. Duomenų perkėlimas per „USBType-C®“ sąsają Norėdami perkelti duomenis per „USBType‑C®“, įjunkite patikros kamerą. Atidenkite „USBType-C®“ įvorės(17) dangtelį. „USB Type-C®“ įvorę „USBType-C®“ kabeliu(19) sujunkite su savo kompiuteriu. Savo kompiuteryje atidarykite rinkmenų naršyklę ir pasirinkite atminties įtaisąrinkme- noms perkelti. Atminties įtaiso pavadinimas: – jei patikros kameroje nėra įstatytos „Micro-SD“ kortelės: Bosch_GIC – jei patikros kameroje įstatyta „Micro-SD“ kortelė be pavadinimo: USB atminties įtaiso standartinis pavadinimas – jei patikros kameroje įstatyta „Micro-SD“ kortelė su pavadinimu: „Micro-SD“ kortelės pavadinimas Išsaugotas rinkmenas iš patikros kameros vidinės atminties arba „Micro-SD“ kortelės ga- lima nukopijuoti, perkelti į jūsų kompiuterį ar pašalinti. Jei pageidaujamą veiksmą baigėte, atminties įtaisą standartiškai išjunkite. Nuoroda: pirmiausia savo kompiuterio operacinėje sistemoje visada atjunkite atminties įtaisą (pašalinkite atminties įtaisą), priešingu atveju gali būti pažeista patikros kameros vidinė atmintis. Atjunkite „USBType-C®“ kabelį (patikros kamera išsijungia automatiškai). Uždenkite vir- šutinį dangtelį(16), kad apsaugotumėte nuo dulkių ir tyškančio vandens. Nuoroda: patikros kamerą „USBType-C®“ sąsaja sujunkite tik su kompiuteriu. Prijungus prie kitų prietaisų, patikros kamera gali būti pažeista. 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 431 Nuoroda: „USBType-C®“ sąsaja yra skirta tik duomenims perkelti; akumuliatorius arba kitokius prietaisus per ją įkrauti draudžiama. Darbo patarimai Apžiūrėkite aplinką, kurią norite tikrinti, ir ypač didelį dėmesį atkreipkite į kliūtis arba pa- vojaus vietas. Palenkite kameros kabelį(1) taip, kad kameros galvutę būtų galima gerai įvesti į tikrina- mą aplinką. Atsargiai įveskite kameros kabelį. Tinkamai priderinkite kameros lemputės(3) šviesumą, kad būtų gerai matomas vaizdas. Esant labai atspindintiems objektams, nustatę silpnesnę šviesą arba juodai baltą kon- trastą, galite padaryti garesnę nuotrauką. Jei tiriami daiktai rodomi neryškiai, sumažinkite arba padidinkite atstumą tarp kameros galvutės(2) ir daikto. Gedimas – Priežastis ir pašalinimas Klaidų rodme- nys ekrane Priežastis Šalinimas (geltonas įspėji- mas) Beveik pilna vidinė atmintis Pašalinkite rinkmenas iš vidinės atminties arba įstatykite „Micro-SD“ kortelę(20). (raudonas įspė- jimas) Pilna vidinė atmintis Pašalinkite rinkmenas iš vidinės atminties arba įstatykite „Micro-SD“ kortelę(20). Klaida vidinėje at- mintyje Iš naujo įjunkite patikros kamerą. Jei problema ir toliau išlieka, kreipkitės į įgaliotąBosch klientų aptarnavimo tarnybą.

(geltonas įspėji- mas) Beveik pilna „Micro- SD“ kortelė Pašalinkite rinkmenas iš „Micro-SD“ kortelės (20). Bosch Power Tools 1 609 92A 89L | (17.03.2023)432 | Lietuvių k. Klaidų rodme- nys ekrane Priežastis Šalinimas

(raudonas įspė- jimas) Pilna „Micro-SD“ ko- rtelė Pašalinkite rinkmenas iš „Micro-SD“ kortelės (20). „Micro-SD“ kortelės klaida Išimkite „Micro-SD“ kortelę(20) ir įstatykite ją iš naujo. Patikrinkite „Micro-SD“ kortelę kitame prie- taise. Priežiūra ir servisas Priežiūra ir valymas Nepanardinkite rankinio prietaiso(13) į vandenį ir kitokius skysčius. Patikros kamerą visada laikykite švarią. Jei dirbote zonose, kuriose yra sveikatai kenks- mingų medžiagų, ypač kruopščiai nuvalykite patikros kamerą ir visas pagalbines medžia- gas. Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių. Ypač būtina reguliariai valyti kameros lęšį(4) ir saugoti, kad ant jo neliktų siūlelių. Integruoto tabletės formos elemento keitimas Tabletės formos elementą pakeisti turi Bosch arba Bosch elektrinių įrankių įgaliotos kli- entų aptarnavimo tarnybos specialistai. u Dėmesio: tabletės formos elementą visada keiskite tokio paties tipo tabletės for- mos elementu. Iškyla sprogimo pavojus. u Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrovę tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų pa- pildomą įrangą. 1 609 92A 89L | (17.03.2023) Bosch Power ToolsLietuvių k. | 433 Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabe- nimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Patikros kamera, baterijos/akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Patikros kameros ir baterijų/akumuliatorių nemeskite į buitinių atliekų konteinerį! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkamos patikros kameros ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų me- džiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: Bosch Power Tools 1 609 92A 89L | (17.03.2023)434 | Lietuvių k. prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Pus- lapis433). Integruotą tabletės formos bateriją išimti leidžiama tik kvalifikuotam personalui, norint ją utilizuoti. 1 609 92A 89L | (17.03.2023) Bosch Power Toolsيبرع | 435
