Produkta veids	Digitālā pārbaudes kamera
Zīmols	Bosch
Modelis	GIC 12V-5-27 C Professional
Izmēri (G × P × A)	242 × 140 × 66 mm
Svars (ar akumulatoru)	0,73–0,94 kg
Svars (ar baterijām)	0,68 kg
Barošana	Litija-jonu akumulators 10,8/12 V, vai 4 AA baterijas (sārmainās vai NiMH) caur adapteri
Darbības laiks (Li-Ion akumulators 2,0 Ah)	Apmēram 6 stundas
Darbības laiks (sārmainās baterijas)	Apmēram 2 stundas
Darbības laiks (NiMH baterijas 1,2 V)	Apmēram 3 stundas
Ekrāns	5 collas, izšķirtspēja 1280 × 720 px
Kameras izšķirtspēja	1280 × 720 px
Kameras galvas diametrs	8,3 mm
Elastīgā kabeļa garums	1,5 m
Min. liekuma rādiuss	25 mm
Aizsardzības klase (korpusam)	IP54
Aizsardzības klase (galvai un kabelim)	IP67
Fotoattēla formāts	JPG
Video formāts	AVI
Iekšējā atmiņa	Līdz 30 fotoattēliem (bez video)
Noņemamā glabātuve	Micro SD karte
Pulksteņa baterija (laika dublēšanai)	CR2450, kalpošanas laiks apm. 3 gadi
Darba temperatūra	-10 līdz +50 °C
Iekļautie piederumi	USB Type-C kabelis, micro SD karte, bateriju adapteris, spogulis, magnēts, āķis

Bieži uzdotie jautājumi - GIC 12V-5-27 C Professional BOSCH

Kādus bateriju veidus varu izmantot ar GIC 12V-5-27 C kameru?

Varat izmantot Bosch litija-jonu akumulatoru (GBA 10,8V... vai GBA 12V...), vai AA sārmainās baterijas (4 × 1,5 V LR6) vai NiMH uzlādējamās baterijas (4 × 1,2 V HR6) caur komplektā iekļauto bateriju adapteri.

Kā pārnest fotoattēlus un video uz datoru?

Pievienojiet kameru datoram, izmantojot USB Type-C kabeli (ports augšpusē). Ja ir ievietota micro SD karte, tā tiek atpazīta kā USB disks. Pretējā gadījumā ir pieejama iekšējā atmiņa. Izmantojiet failu pārlūku, lai kopētu failus.

Vai kameru var lietot zem ūdens?

Kameras galvai un kabelim ir IP67 aizsardzības klase, kas pieļauj īslaicīgu iegremdēšanu (maks. 30 minūtes) ūdenī vai citos šķidrumos, piemēram, dīzeļdegvielā vai motoreļļā. Korpuss (ekrāns) ir IP54 (aizsargāts pret šļakatām). Nekad neiegremdējiet korpusu.

Kā tīrīt kameru pēc lietošanas netīrās vietās?

Notīriet ierīci ar mīkstu, mitru drānu. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Regulāri uzmanīgi tīriet optiku, lai izvairītos no plūksnām. Nekad neiegremdējiet korpusu ūdenī.

Ko darīt, ja ekrānā tiek parādīts 'Iekšējā atmiņa pilna'?

Varat dzēst failus no iekšējās atmiņas, izmantojot izvēlni, vai ievietot micro SD karti, lai saglabātu jaunus fotoattēlus. Esošos fotoattēlus var pārvietot uz SD karti vai datoru, izmantojot USB.

Vai es varu izmantot kameru cauruļu tīrīšanai?

Nē, kameras paredzētais lietojums ir grūti pieejamu vietu vizuāla pārbaude. Tā nav paredzēta cauruļu tīrīšanai vai kabeļu vilkšanai.

Kā uzstādīt piederumus (spoguli, magnētu, āķi)?

Piederumi tiek uzstādīti uz kameras galvas. Vienkārši iespiediet tos līdz galam. Magnēts un āķis ir paredzēti vieglu priekšmetu pārvietošanai vai izņemšanai. Nevelciet pārāk spēcīgi.

Akumulators ātri izlādējas. Ko darīt?

Ievērojams darbības laika samazinājums pēc vairākām uzlādēm norāda, ka akumulators ir tuvu kalpošanas beigām. Nomainiet to pret oriģinālu Bosch akumulatoru (GBA 10,8V... vai GBA 12V...). Sargājiet akumulatoru no mitruma un galējām temperatūrām.

Kā regulēt LED spilgtumu?

Izmantojiet kreiso un labo taustiņu, lai regulētu kameras galvas LED spilgtumu. Varat arī ieslēgt melnbaltā kontrastu izvēlnē, lai uzlabotu redzamību uz atstarojošām virsmām.

Kur es varu atrast rezerves daļas vai salabot savu kameru?

Sazinieties ar Bosch pēcpārdošanas servisu. Francijā izmantojiet SAV DIRECT veidlapu vietnē www.bosch-pt.fr. Jūs varat arī pasūtīt rezerves daļas tiešsaistē. Remontam griezieties pie Bosch pilnvarota servisa centra.

LIETOŠANAS INSTRUKCIJA GIC 12V-5-27 C Professional BOSCH

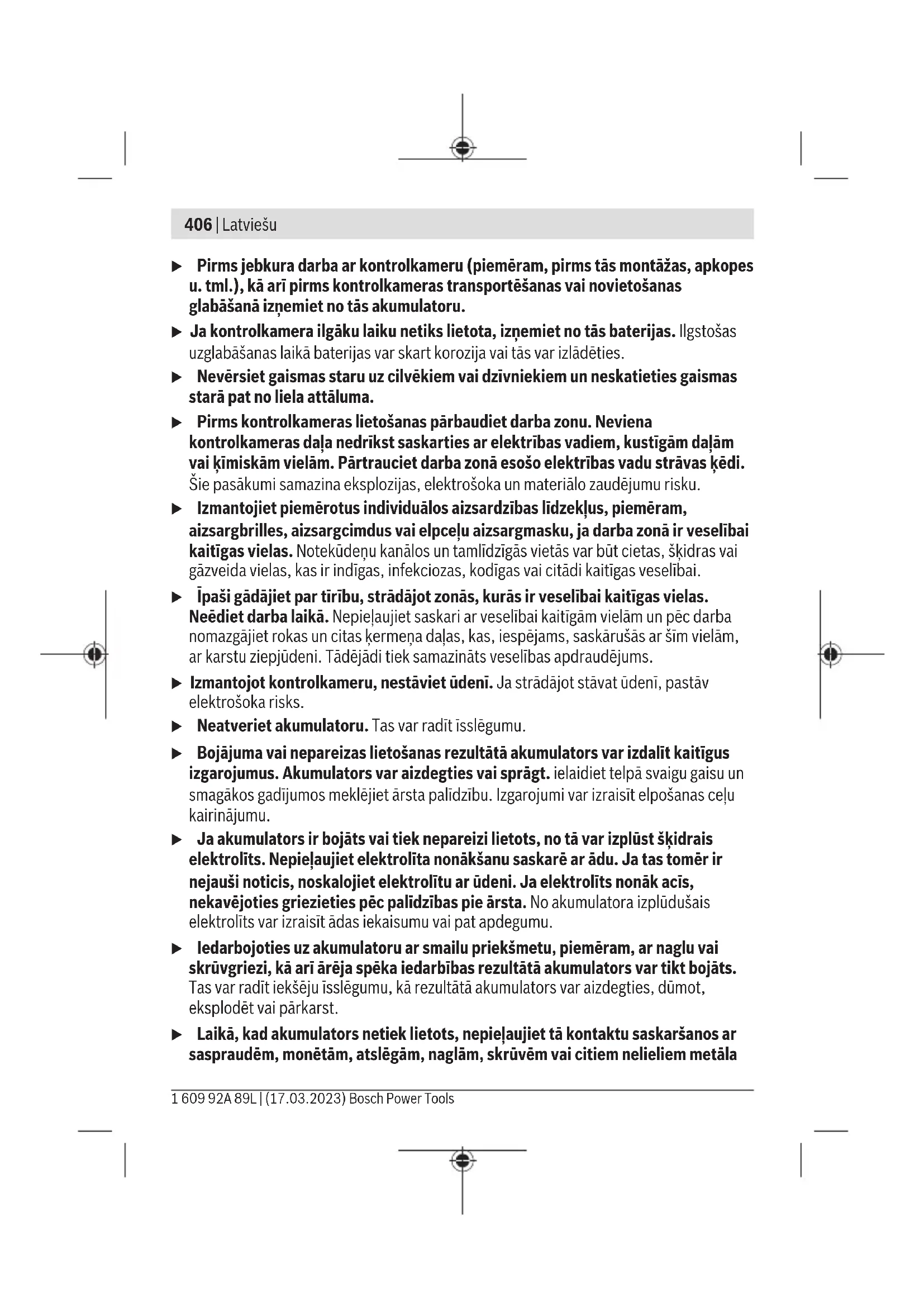

Izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja kontrolkamera netiek lietota atbilstoši šeit sniegtajiem norādījumiem, var tikt nelabvēlīgi ietekmētas tajā iebūvētās aizsargfunkcijas. GLABĀJIET ŠOS NORĀDĪJUMUS DROŠĀ VIETĀ.

▶ Uzticiet kontrolkameras remontu tikai kvalificētiem speciālistiem, kurš remontējot izmanto tikai oriģinālās rezerves daļas. Tas ļauj saglabāt vajadzīgo darba drošības līmeni, strādājot ar kontrolkameru. ▶ Nelietojiet kontrolkameru sprādzienbīstamās vietās, kur atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Kontrolkamerā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Pirms jebkura darba ar kontrolkameru (piemēram, pirms tās montāžas, apkopes u. tml.), kā arī pirms kontrolkameras transportēšanas vai novietošanas glabāšanā izņemiet no tās akumulatoru. ▶ Ja kontrolkamera ilgāku laiku netiks lietota, izņemiet no tās baterijas. Ilgstošas uzglabāšanas laikā baterijas var skart korozija vai tās var izlādēties. ▶ Nevērsiet gaismas staru uz cilvēkiem vai dzīvniekiem un neskatieties gaismas starā pat no liela attāluma. Pirms kontrolkameras lietošanas pārbaudiet darba zonu. Neviena kontrolkameras daļa nedrīkst saskarties ar elektrības vadiem, kustīgām daļām vai ķīmiskām vielām. Pārtrauciet darba zonā esošo elektrības vadu strāvas ķēdi. Šie pasākumi samazina eksplozijas, elektrošoka un materiālo zaudējumu risku. Izmantojiet piemērotus individuālos aizsardzības līdzekļus, piemēram, aizsargbrilles, aizsargcimdus vai elpceļu aizsargmasku, ja darba zonā ir veselībai kaitīgas vielas. Notekūdeņu kanālos un tamlīdzīgās vietās var būt cietas, šķidras vai gāzveida vielas, kas ir indīgas, infekciozas, kodīgas vai citādi kaitīgas veselībai. ▶ Īpaši gādājiet par tīrību, strādājot zonās, kurās ir veselībai kaitīgas vielas. Neēdiet darba laikā. Nepieļaujiet saskari ar veselībai kaitīgām vielām un pēc darba nomazgājiet rokas un citas ķermeņa daļas, kas, iespējams, saskārušās ar šīm vielām, ar karstu ziepjūdeni. Tādējādi tiek samazināts veselības apdraudējums. ▶ Izmantojot kontrolkameru, nestāviet ūdenī. Ja strādājot stāvat ūdenī, pastāv elektrošoka risks. ▶ Neatveriet akumulatoru. Tas var radīt īsslēgumu. ▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. Ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. ▶ Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu. ▶ Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. ▶ Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla

priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.

▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm. ▶ Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

BRĪDINĀJUMS

Nodrošiniet, lai pogas tipa elements nenonāk rokās bērniem. Pogas tipa elementi ir bīstami.

Pogas tipa elementi nekad nedrīkst tikt norīti vai nonākt citās ķermeņa atverēs. Ja pastāv aizdomas, ka pogas tipa elements ir ticis norīts vai ir nonācis kādā citā ķermeņa atverē, nekavējoties meklējiet ārsta palīdzību. Norīts pogas tipa elements 2 stundu laikā var izraisīt nopietnus iekšējo orgānu bojājumus un nāvi.

Nenovietojiet magnētiskos piederumus implantu un citu medicīnisko ierīču tuvumā, piemēram, elektrokardiostimulatora vai insulīna pumpja tuvumā. Piederumu magnēti rada lauku, kas var ietekmēt implantātu vai medicīnisko ierīču darbību.

Netuviniet magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.

Izstrādājuma un tā funkciju apraksts

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Digitālā kontrolkamera ir paredzēta grūti pieejamu vai tumšu vietu apskatei. Izmantojot kameras galvai piemontētos piegādes komplektā esošos palīglīdzekļus, var pārvietot un noņemt nelielus un vieglus priekšmetus (piemēram, nelielas skrūvītes).

408 | Latviešu

Digitālo kontrolkameru nedrīkst izmantot medicīniskiem mērķiem. To arī nav paredzēts izmantot cauruļu aizsērējuma novēršanai vai kabeļu ievilkšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst kontrolkameras attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs.

(1) Kameras kabelis (2) Kameras galva (3) Kameras galvā iebūvēta lampa (4) Kameras objektīvs (5) Displejs (6) Ieslēgšanas/izslēgšanas taustiņš (7) Atvēršanas taustiņš (8) Kreisais taustiņš (9) Vidējais taustiņš (10) Aizvēršanas taustiņš (11) Labais taustiņš (12) Fotoattēla/video uzņemšanas taustiņš (13) Rokas ierīce (14) Akumulators ^a) (15) Bateriju adapteris AA1 (16) Augšējais vāciņš (17) USB Type-C® ligzda ^b) (18) Micro SD kartes slots (19) USB Type-C® kabelis (20) Micro SD karte (21) Nodalījums (22) Bateriju adaptera apvalks (23) Atbloķēšanas taustiņš (24) Bateriju adaptera noslēgvāciņš (25) Kameras pieslēgums (26) Kameras kabeļa fiksators

(27) Magnēts (28) Āķis (29) Spogulis

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

b) USB Type-C® un USB-C® ir firmas USB Implementers Forum tirdzniecības zīmes.

Indikācijas elementi

(a) Uzņemšanas režīma simbols (b) Statusa rādījuma funkcija AutoUp (c) Micro SD kartes statusa rādījums (d) Akumulatora/bateriju uzlādes pakāpes indikators

Tehniskie dati

Digitālā kontroles kamera GIC 12V-5-27 C
Izstrādājuma numurs		3 601 B41 4..
Displeja lielums " 5
Displeja izšķirtspēja px 1280 × 720
Kameras, attēlu un video datu izšķirtspēja px 1280 × 720
Ekrānuzņēmuma formāts JPG
Video formāts AVI
Video kadru nomaiņas ātrums
– bez funkcijas AutoUp	fps 20
– ar funkciju AutoUp	fps 7
Maks. attēlu skaits iekšējā atmiņā 30
Skata lauks A)	°	75
Fokusa attālums mm 30–80
Maks.gaismas intensitāte kameras galvas gaismai B)	lx 200
Maks. kameras galvas/kabeļa iegremdēšanas laiks dīzeļdegvielā, motoreļļā, etilspirtā, benzīnā, AdBlue® un sālsudenī (26,5 % sāls koncentrācija)	min 30
Elektrobarošana
– Akumulators (litija jonu)		10,8 V/12 V

Bosch Power Tools

Digitālā kontroles kamera GIC 12V-5-27 C

– Baterijas (sārma-mangāna, ar bateriju adapteri) 4 × 1,5 V LR6 (AA)
– Akumulatori (NiMH, ar bateriju adapteri) 4 × 1,2 V HR6 (AA)
Rezerves energoapgāde, lai saglabātu laiku
– Pogas tipa baterija CR2450 (litija baterija	3 V)
– Aptuvenais bateriju darbības laiks Gadi 3
Aptuvenais darbības laiksC)
– Ar akumulatoru (litija jonu)D)	st. 6
– Ar baterijām (sārma-mangāna) st. 2
– Ar akumulatoriem (NiMH, 1,2 V) st. 3
Svars atbilstīgi EPTA-Procedure 01:2014
– Ar akumulatoru (litija jonu) kg 0,73–0,94	E)
– Ar baterijām (sārma-mangāna) kg 0,68
Izmērs (garums × platums × augstums)D)	mm 242 × 140 × 66
Kameras galvas diametrs mm 8,3
Kameras kabeļa garums m 1,5
Kameras kabeļa minimālais liekuma rādiuss mm	25
Rokas ierīces aizsardzības klase (bez akumulatora/bateriju adaptera)	IP54
Kameras galvas un kameras kabeļa aizsardzībasklase	IP67
leteicamā apkārtējās vides temperatūra uzlādeslaikā	°C 0 ... +35
Pieļaujamā apkārtējās vides temperatūra darbībaslaikā	°C -10 ... +50
Pieļaujamā apkārtējās vides temperatūraglabāšanas laikā	°C -20 ... +50
leteicamie akumulatori	GBA 10,8V...GBA 12V...

Digitālā kontroles kamera GIC 12V-5-27 C

Ieteicamās uzlādes ierīces GAL 12...

GAX18 ...

A) Izmērīts pa attēla diagonāli B) Pie 50 mm attāluma un tumšas apkārtējās vides C) Ar kameras rādījumu, ar funkciju AutoUp, vidējs displeja spilgtums, kameras gaisma ar 50 % spilgtumu D) Ar GBA 12V 2.0Ah E) Atkarībā no izmantojamā akumulatora

Montāža

Elektrobarošana

Kontrolkameru var darbināt ar Bosch litija jonu akumulatoru, tirdzniecībā pieejamām baterijām vai tirdzniecībā pieejamiem NiMH akumulatoriem.

Uzlādes pakāpes indikators (d) displejā parāda litija jonu akumulatora vai bateriju vai NiMH akumulatoru uzlādes stāvokli.

Darbināšana ar bateriju adapteri (skatīt attēlu A)

Baterijas vai NiMH akumulatori tiek ievietoti bateriju adapterī.

▶ Bateriju adapteri paredzēts izmantot tikai šim nolūkam paredzētās Bosch kontrolkamerās, un to nedrīkst lietot kopā ar elektroinstrumentiem.

Lai ievietotu baterijas vai akumulatorus, iebīdiet bateriju adaptera apvalku (22) akumulatora šahtā (21). Ievietojiet apvalkā baterijas vai akumulatorus, kā parādīts attēlā uz noslēdzošā vāciņa (24). Uzbīdiet noslēgvāciņu uz apvalka, līdz jūtat, ka tas tiek nofiksēts, un noslēgvāciņš ir vienā līmenī ar kontrolkameras rokturi.

Lai izņemtu baterijas vai akumulatorus, nospiediet fiksatora taustiņu (23), kas notur bateriju adaptera noslēdzošo vāciņu (24), un tad novelciet noslēdzošo vāciņu. Izvelciet iekšpusē esošo apvalku (22) no nodalījuma (21).

Vienmēr vienlaicīgi nomainiet visas baterijas vai akumulatorus. Izmantojiet tikai vienādas ietilpības baterijas vai akumulatorus, kas pagatavoti vienā ražotājfirmā.

▶ Ja kontrolkamera ilgāku laiku netiks lietota, izņemiet no tās baterijas vai akumulatoru. Ilgstošas glabāšanas laikā kontrolkamerā ievietotās baterijas vai akumulatorus var skart korozija vai tie var izlādēties.

Darbināšana ar akumulatoru (skatiet attēlu B)

▶ Izmantojiet tikai tehniskajos datos norādītos lādētājus. Tikai šie lādētāji ir piemēroti jūsu kontrolkamerā lietojamajam litija jonu akumulatoram.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Lai ievietotu uzlādēto akumulatoru (14), iebīdiet to nodalījumā (21), līdz jūtat, ka tas tiek nofiksēts un ir vienā līmenī ar kontrolkameras rokturi.

Lai izņemtu akumulatoru (14), nospiediet atbloķēšanas taustiņus (23) un izvelciet akumulatoru no nodalījuma (21). Nelietojiet spēku.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Kameras kabeļa montāža (skatīt attēlu C)

Lai darbinātu kontrolkameru, kameras kabelis (1) jāpiemontē rokas ierīcei (13).

Iespraudiet kameras kabeļa (1) spraudni pareizā stāvoklī kameras pieslēgumā (25), līdz tas tiek nofiksēts.

Kameras kabeļa demontāža (skatīt attēlu D)

Lai noņemtu kameras kabeli (1), saspiediet fiksatoru (26) un izvelciet spraudni no rokas ierīces (13).

Spoguļa, magnēta vai āķa montāža (skatīt attēlu E)

Spoguli (29), magnētu (27) un āķi (28) var piemontēt kameras galvai (2) kā palīglīdzekļus.

Iebīdiet kādu no 3 palīglīdzekļiem, kā redzams attēlā, līdz atdurei uz kameras galvas (2).

Piezīme. Magnēts (27) un āķis (28) ir piemērots, lai pārvietotu un noņemtu vaļīgus, nelielus un vieglus priekšmetus. Pārāk stipras vilkšanas gadījumā var tikt sabojāta kontrolkamera vai palīglīdzeklis.

Lietošana

Sargājiet rokas ierīci un akumulatoru vai bateriju adapteri no tiešiem saules stariem. Sargājiet akumulatoru vai bateriju adapteri no mitruma. Kameras kabelis (1) un kameras galva (2) pareizas montāžas gadījumā ir ūdensnecaurlaidīgi, rokas ierīce (13) ir droša pret šļakatām. Taču akumulators (14) un bateriju adapteris nav pasargāti pret ūdeni, tāpēc, saskaroties ar ūdeni, pastāv elektrošoka vai bojājuma risks. ▶ Neizmantojiet kontrolkameru, ja ir aizsvīdis kameras galvas (2) objektīvs. Ieslēdziet kontrolkameru tikai tad, kad mitrums ir izgarojis. Pretējā gadījumā kontrolkamera var tikt bojāta. ▶ Ieslēgtā lampa (3) lietošanas laikā var sakarst. Nepieskarieties lampai, lai neapdedzinātos. ▶ Nepakļaujiet kontrolkameru ļoti augstas vai ļoti zemas temperatūras iedarbībai un lielām temperatūras svārstībām. Piemēram, neatstājiet to ilgāku laiku automašīnas salonā. Lielu temperatūras svārstību gadījumā pirms kontrolkameras lietošanas pagaidiet, līdz tās temperatūra izlīdzinās ar apkārtējo temperatūru.

Ekspluatācijas sākšana

Ieslēgšana/izslēgšana

Lai ieslēgtu kontrolkameru, nospiediet ieslēgšanas/izslēgšanas taustiņu (6) vai vidējo taustiņu (9).

Piezīme. Ja ieslēgšanas brīdī kameras kabelis nav piemontēts, displejā tiek rādīts kļūdas ziņojums.

Lai izslēgtu kontrolkameru, vēlreiz nospiediet ieslēgšanas/izslēgšanas taustiņu (6) tik ilgi, līdz displejs nodziest.

Ja kādu laiku netiek nospiests neviens taustiņš uz kontroles kameras, lai taupītu akumulatoru vai baterijas, tā automātiski izslēdzas. Izslēgšanās laika intervālu varat iestatīt galvenajā izvēlnē.

Kameras galvā iebūvētās lampas regulēšana

Lai regulētu gaismu, nospiediet kreiso taustiņu (8) vai labo taustiņu (11) tik bieži, līdz ir sasniegts vēlamais spilgtums vai gaisma ir izslēgta.

▶ Neskatieties tieši lampā (3) un nevērsiet lampu pret citām personām. Lampas gaisma var apžilbināt acis.

Displejā redzamā attēla palielināšana/samazināšana (tuvināšana)

Lai iestatītu displeja rādījuma palielināšanas pakāpi, nospiediet atvēršanas taustiņu (7) vai aizvēršanas taustiņu (10), līdz ir sasniegts vēlamais palielināšanas līmenis.

Galvenā izvēlne

Lai nonāktu galvenajā izvēlnē, nospiediet vidējo taustiņu (9).

Navigācija izvēlnes ietvaros

– Ritināšana izvēlnē: nospiediet augšupvērsto taustiņu (7) vai lejupvērsto taustiņu (10). - Pāreja uz apakšizvēlni: nospiediet vidējo taustiņu (9) vai labo taustiņu (11). - Atlasītās izvēlnes opcijas apstiprināšana: nospiediet vidējo taustiņu (9). - Funkcijas ieslēgšana/izslēgšana ar virtuālo slēdzi: nospiediet vai nu vidējo taustiņu (9), labo taustiņu (11) vai kreiso taustiņu (8). Tādējādi tiek saglabāti iestatījumi. – Lai atgrieztos nākamajā augstākajā izvēlnē: īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (6). – Iziešana no galvenās izvēlnes un atgriešanās kameras rādījumā: īsi nospiediet: ieslēgšanas/izslēgšanas taustiņu (6).

Izvēlnes opcijas

• : ieslēdziet vai izslēdziet funkciju. Ar funkciju AutoUp pagrieziet attēlu tā, lai "augšpuse" būtu redzama arī displejā (skatīt attēlu F). Norāde: ierobežota funkcionalitāte, ja ir piemontēts spogulis (29) un/vai ja kameras kabelis (1) ir novietots vertikāli.
• : šeit varat atvērt uzņemtās fotogrāfijas un video. Ar taustiņiem lejup (10) vai augšup (7) atlasiet vēlamo datni, vadoties pēc tās datuma. Nospiediet labo taustiņu (11) vai vidējo taustiņu (9), lai atvērtu atlasīto fotogrāfiju vai video priekšskatu. Nospiediet vidējo taustiņu (9), lai atvērtu atlasīto datni. Norāde: ja ir ievietota Micro SD karte (20), tiek uzrādīti tikai Micro SD kartē saglabātie dati. Lai atvērtu fotoattēlus iekšējā atmiņas kartē, ir jāizņem Micro SD karte (20).
• : lai veiktu uzņemšanu izvēlieties starp un .
• : iestatiet displeja vēlamo spilgtumu.
• : ieslēdziet vai izslēdziet displeja krāsu rādījumu (izslēdzot: rādījums ir melnbalts).

- : iestatiet datumu un laiku, lai varētu saglabāt datus un izvēlieties datuma un laika formātu.

Norāde: ja datumu un laiku vairs nevar saglabāt, integrēta pogas tipa baterija ir tukša. Šajā gadījumā vērsieties pilnvarotā Bosch klientu apkalpošanas centrā.

• : atlasiet rādījumos izmantoto valodu.
• : atlasiet laika intervālu, pēc kura kontroles kamera automātiski izslēdzas, ja netiek nospiests neviens taustiņš.
• Šeit varat atrast ierīces informāciju, piemēram, instalētās programmatūras versiju un juridisko informāciju.
• Šeit varat atjaunot visu izvēlnes opciju rūpnīcas iestatījumus.

Vienlaikus neatgriezeniski dzēšat visus saglabātos datus.

Attēlu saglabāšana/pārnese

Fotoattēla/video uzņemšana

Ja ir ievietota Micro SD karte (20), tad attēlus un video saglabā šajā kartē.

Ja nav Micro SD kartes, fotoattēli tiek saglabāti kontroles kameras iekšējā atmiņā; video uzņemšana nav iespējama.

Fotoattēla režīms: nospiediet taustiņu foto/video uzņemšanai (12), lai uzņemtu aktuālā displeja rādījuma fotoattēlu.

Video režīms: lai sāktu video uzņemšanu, nospiediet taustiņu foto/video uzņemšanai (12), lai pabeigtu video uzņemšanu – nospiediet foto/video uzņemšanas taustiņu (12) vai vidējo taustiņu (9).

Pārslēgšanās no fotoattēla uz video režīmu notiek galvenajā izvēlnē.

Datu pārsūtīšanas pārskats

• Fotoattēlu pārsūtīšana no iekšējās atmiņas uz Micro SD karti (20): ievietojot Micro SD karti (20), displejā parādās jautājums, vai kontroles kameras iekšējā atmiņā saglabātie dati ir jāpārsūta uz Micro SD karti.
• Fotoattēlu pārsūtīšana no iekšējās atmiņas ar USB Type-C®: pārsūtīšana ir iespējama tikai tad, ja kontroles kamerā nav ievietota Micro SD karte (20).
• Datu pārsūtīšana no Micro SD kartes (20): datu pārsūtīšana ir iespējama no ievietotas Micro SD kartes (20) ar USB Type-C® vai izņemot Micro SD karti (20) un ievietojot to jaunā ierīcē.

416 | Latviešu

Micro SD kartes ievietošana

Atveriet augšējo vāciņu (16) un iebīdiet Micro SD karti (20) pareizā virzienā līdz atdurei slotā (18). No jauna rūpīgi aizveriet augšējo vāciņu.

Datu pārnese ar USB Type-C® pieslēgvietu

Lai veiktu datu pārnesi ar USB Type-C®, ieslēdziet kontroles kameru. Atveriet USB Type-C® ligzdas vāciņu (17). Savienojiet USB Type-C® ligzdu ar jūsu datoru, izmantojot USB Type-C® vadu (19).

Jūsu datorā atveriet failu pārlūku un atlasiet dzini, kuru izmantosiet datu pārsūtīšanai. Diskdziņa nosaukums ir:

• ja kontroles kamerā nav ievietota Micro SD karte: Bosch_GIC
• ja kontroles kamerā nav ievietota Micro SD karte bez nosaukuma: USB diskdziņa standarta nosaukums
• ja kontroles kamerā ir ievietota Micro SD karte ar nosaukumu: Micro SD kartes nosaukums

Saglabātos datus no iekšējās atmiņas vai kontroles kameras Micro SD kartes var kopēt, pārnest uz jūsu datoru vai dzēst.

Dzini ar standarta darbību atvienojiet brīdī, kad esat pabeidzis vēlamo darbību.

Norāde: vienmēr vispirms atvienojiet dzini datora operētājsistēmā (dziņa atvienošana), jo pretējā gadījumā ir iespējami kontroles kameras iekšējās atmiņas bojājumi. Izņemiet USB Type-C® kabeli (šai laikā kontroles kamera automātiski izslēdzas). Aizveriet ligzdas vāciņu (16), lai nodrošinātu aizsardzību pret putekļiem vai šļakatām.

Norāde: savienojiet kontroles kameru, izmantojot USB Type-C® pieslēgvietu, savienojiet tikai ar datoru. Pievienojot citām ierīcēm, iespējami kontroles kameras bojājumi.

Norāde: USB Type-C® saskarne paredzēta tikai datu pārnesei un nenodrošina akumulatoru vai citu ierīču uzlādi.

Norādījumi par darbu

Pārbaudiet apkārtni, ko vēlaties apskatīt ar kontrolkameru, un īpašu uzmanību pievērsiet šķēršļiem un bīstamām vietām.

Salokiet kameras kabeli (1) tā, lai kameras galvu varētu labi ievadīt apskatāmajā vidē. Uzmanīgi iebīdiet kameras kabeli.

Pielāgojiet kameras lampas spilgtumu (3) tā, lai attēls būtu labi izšķirams. Piemēram, stipri atstarojošu priekšmetu gadījumā attēla kvalitāte uzlabojas, samazinot apgaismojuma spožumu vai pārejot uz melnbaltā attēla kontrastu.

Ja apskatāmo priekšmetu attēls nav ass, samaziniet vai palieliniet attālumu starp kameras galvu (2) un priekšmetu.

Kļūmes – cēloņi un novēršana

Klūdas rādijums displejā	Cēlonis Novēršana
	lekšējā atmiņa ir gandrīz pilna	Izdžesiet datus no iekšējās atmiņas vai ievietojiet Micro SD karti (20).
(dzeltens brīdinājums)
	lekšējā atmiņa ir pilna	Izdžesiet datus no iekšējās atmiņas vai ievietojiet Micro SD karti (20).
	lekšējās atmiņas klūda	No jauna ieslēdziet kontroles kameru.Ja problēma turpina pastāvēt, vērsieties pilnvarotā Bosch klientu apkalpošanas dienestā.
(sarkans brīdinājums)
	Micro SD karte ir gandrīz pilna	Izdžesiet datus no Micro SD kartes (20).
(dzeltens brīdinājums)
	Micro SD karte ir pilna	Izdžesiet datus no Micro SD kartes (20).
	Micro SD kartes klūda	Iznemiet Micro SD karti (20) un atkal ievietojiet to.Pārbaudiet Micro SD karti kādā citā ierīcē.
(sarkans brīdinājums)

Apkalpošana un apkope

Apkalpošana un tīrīšana

Neiegremdējiet rokas ierīci (13) ūdenī vai citos šķidrumos.

Gādājiet, lai kontrolkamera vienmēr būtu tīra. Īpaši rūpīgi notīriet kontrolkameru un visus palīglīdzekļus, ja veicāt darbus zonās, kurās ir veselībai kaitīgas vielas.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

It īpaši regulāri tīriet kameras objektīvu (4) un raugiet, lai uz tā nepaliktu plūksnas.

Iebūvētā elektrodu elementa maiņa

Pogas tipa baterijas nomaiņu ir jāveic Bosch vai tā pilnvarotam klientu apkalpošanas centram Bosch elektroinstrumentiem.

Uzmanību: pogas tipa elements ir vienmēr jānomaina pret tā paša tipa pogas tipa elementu. Pastāv sprādzienbīstamība. ▶ Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudēt hermētiskumu un šī iemesla dēļ bojāt izstrādājumu vai savainot cilvēkus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Kontrolkamera, baterijas/akumulatori, piederumi un iesaiņojuma materiāli jānodod otrreizējai pārstrādei videi nekaitīgā veidā.

Neizmetiet kontrolkameru un baterijas/akumulatorus sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Atbilstoši Eiropas Savienības Direktīvai 2012/19/ES lietošanai nederīgās kontrolkameras, kā arī atbilstoši Eiropas Savienības Direktīvai 2006/66/EK bojātie vai nolietotie akumulatori/baterijas jāsavāc atsevišķi un jānodod otrreizējai pārstrādei videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 418).

Lai iebūvētās pogas tipa baterijas nogādātu utilizēšanai, tās no izstrādājuma drīkst izņemt tikai speciālists.
