Producttype	Polijstmachine / Vloerreiniger
Merk	Kärcher
Model	BDS 43DUO C
Afmetingen (L × B × H)	590 × 430 × 1180 mm
Gewicht (zonder accessoires)	42 kg
Elektrische aansluiting	220-240 V ~ 50 Hz
Max. opgenomen vermogen	1800 W
Beschermingstype	IPX4
Beschermingsklasse	I
Diameter borstel/pad	430 mm
Toerental	150 / 300 tpm (selecteerbaar)
Druk uitgeoefend door borstels	0,30 N/cm²
Lengte aansluitkabel	15 m
Inhoud reinigingsmiddeltank (optioneel)	12 L
Geluidsdrukniveau LpA	66,3 dB(A) (onzekerheid 2 dB(A))
Totale trillingswaarde	< 2,5 m/s² (onzekerheid 1,5 m/s²)
Gebruikstemperatuurbereik	+5 °C tot +40 °C
Beoogd gebruik	Binnen, professioneel en industrieel (hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren)
Onderhoud en reiniging	Spoel de borstelschijven af met water; pads wasbaar tot 60 °C; veeg de behuizing af met een doek
Veiligheid	Antidiefstalslot tegen onbedoeld starten; noodstop door loslaten van de schakelaar
Inbegrepen / beschikbare accessoires	Aandrijfplaat, schuurborstel (rood), harde borstelschijf (zwart), shampoeborstel, polijstborstel, pads (polijst, microvezel, diamant, melamine, etc.) en optionele reinigingsmiddeltank
Garantie	Conform de voorwaarden van de lokale distributeur

Veelgestelde vragen - BDS 43DUO C Kärcher

Hoe schakel ik de veiligheidsvergrendeling van de schakelaar uit?

Om het apparaat in te schakelen, drukt u op de ontgrendelingsknop (6) en houdt u deze ingedrukt, bedient u vervolgens de AAN/UIT-schakelaar (4) door de handgreep ten minste 3 tanden naar beneden te kantelen ten opzichte van de verticale stand. Laat de ontgrendelingsknop los na het inschakelen.

Hoe stel ik het toerental in?

Gebruik de toerentalschakelaar van de borstel (13) op de handgreep. U kunt kiezen tussen stand LO (150 tpm) en HI (300 tpm). Bedien deze schakelaar alleen wanneer de motor stilstaat.

Hoe kantel ik de handgreep voor een comfortabele werkpositie?

Trek aan de hendel voor kantelverstelling (8), kantel de handgreep tot de gewenste stand en laat de hendel los om te vergrendelen. Voer deze verstelling alleen uit met stilstaande motor.

Wat is de inhoud van de reinigingsmiddeltank en hoe vul ik deze?

De reinigingsmiddeltank (optioneel) heeft een inhoud van 12 liter. Vul deze met een aanbevolen reinigingsmiddeloplossing, vrij van oplosmiddelen, zoutzuur of fluorwaterstofzuur. Neem de veiligheidsinstructies van het reinigingsmiddel in acht.

Hoe vervang ik de borstelschijf of het pad?

Koppel het apparaat los, trek aan de kantelhendel en zet de handgreep in verticale stand. Kantel het apparaat naar achteren, plaats de borstelschijf of aandrijfplaat op de aandrijver en draai deze linksom.

Wat moet ik doen als het apparaat hevig trilt?

Controleer of de borstelschijf of het pad goed vastzit, controleer de bevestiging van het pad en kantel de handgreep verder naar beneden. Als het probleem aanhoudt, inspecteer dan de slijtage van de accessoires.

Het pad draait niet, wat moet ik controleren?

Koppel het apparaat los en reset de zekering van de borstelaandrijving (9). Controleer ook of er geen vreemd voorwerp de borstel of het pad blokkeert en verwijder dit indien nodig.

Wat zijn de garantievoorwaarden?

De garantie wordt verstrekt door de lokale distributeur. Storingen die het gevolg zijn van materiaal- of fabricagefouten worden tijdens de garantieperiode gratis gerepareerd. Neem contact op met uw dealer of erkende servicedienst met uw aankoopbewijs.

Kan het apparaat buitenshuis worden gebruikt?

Nee, het apparaat is uitsluitend bestemd voor gebruik binnenshuis. Het is niet geschikt voor explosiegevaarlijke omgevingen. Het gebruikstemperatuurbereik is +5 °C tot +40 °C.

Hoe vervoer en bewaar ik het apparaat?

Zet voor transport de handgreep in verticale stand, kantel het apparaat naar achteren en verplaats het. Zet het vast tegen verschuiven in een voertuig. Bewaar het in parkeerstand in een droge, vorstvrije ruimte.

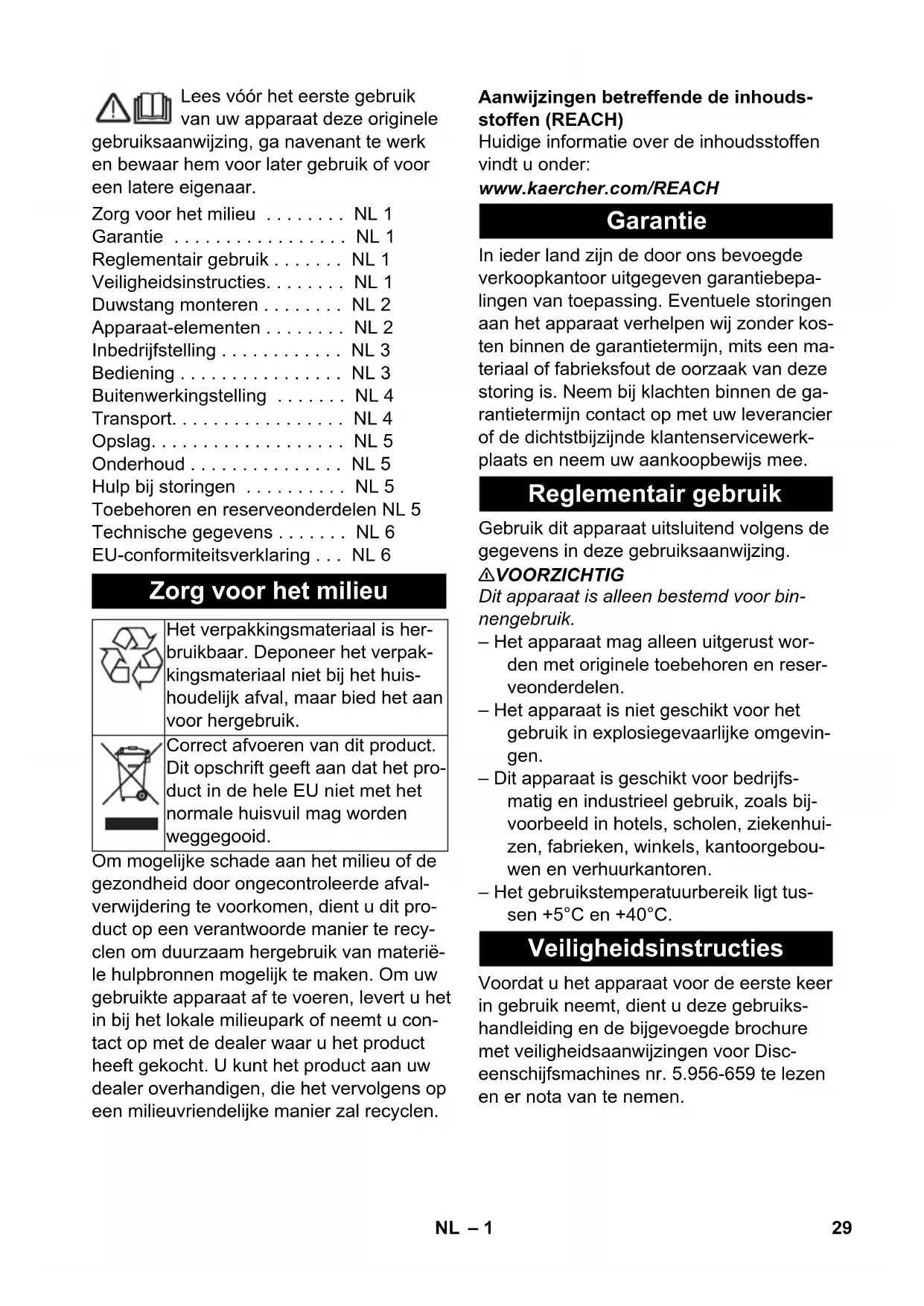

GEBRUIKSAANWIJZING BDS 43DUO C Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Zorg voor het milieu NL 1

Garantie NL 1

Reglementair gebruik . . . . . NL 1

Veiligheidsinstructies. NL 1

Duwstang monteren NL 2

Apparaat-elementen.. NL 2

Inbedrijfstelling NL 3

Bediening. NL 3

Buitenwerkingstelling NL 4

Transport. NL 4

Opslag. NL 5

Onderhoud. NL 5

Hulp bij storingen NL 5

Toebehoren en reserveonderdelen NL 5

EU-conformiteitsverklaring... NL 6

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Correct afvoeren van dit product. Dit opschrift geeft aan dat het product in de hele EU Niet met het normale huisvuil mag worden weggegooid.

Om möglich schade aan het milieu of de gezondheid door oncecontroleerde afvalverwijdering te voorkomen, dient u dit product op een verantwoorde manier te recyclen om duurzaam hergebruik van materiele hulpbronnen möglich te make. Om uwgebruekte apparaat af te voeren, levert u het in bij het lokale milieupark of neemt u contact op met de dealer waar u het product heeft gekocht. U kunt het product aan uw dealer overhandigen, die het verwolgens op een milieuvriendelijk manier zal recyclen.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

△VOORZICHTIG

Dit apparatus is alleen bestemd voor bin- nengebruik.

• Het apparaat mag alleen uitgerust worden met originele toebehoren en reservenderdelen.
• Het apparatusaat is nicht geschickt voor het gebruik in explosiegevaarlijke omgevin-gen.
• Dit apparaat is geschikt voor bedrijfsmatig en industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuiizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.
  -Het gebruiktemperatuurbereik ligt tussen +5^ en +40^

Veiligheidsinstructies

Voordat u het apparaat voor de eerste keer in gebruik neemt, dient u deze gebruikshandleiding en de bijgevoegde brochure met veiligheidsaanwijzingen voor Disceenschijfsmachines nr. 5.956-659 te lezen en ernota van te nemen.

Gevarenniveauaus

△GEVAAR

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zichs dodelijk li-chaamsverwondingen leidt.

WAARSCHUWING

Verwijzingaar een mogelijk gevaarlijke situatie die tot ernstige en zelfs dodelijk lichaamsverwondingen kan leiden.

△VOORZICTHIG

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

LETOP

Verwijzingaar een mogelijk gevaarlijke situatie die tot materiele schade kan leiden.

Veiligheidsinrichtingen

Beveiligingselementen dieren ter bescherming van de gebruiker en mogen nicht bui-ten gebruik gesteld worden of in de functie omgaan worden.

Vergrendeling

Voorkomt dat het apparaat onbedoeld wordt ingeschakeld. Om het apparaat in te schakelen, drukt u op de ontgrendelingsknop en cervolgens op de AAN/UIT-schakelaar.

Duwstang monteren

Vór de inbedrijfstelling moet de duwstang zoals weergegeven gemonteerd en moet de elektrische verbinding met het apparaat tot stand gebracht worden.

Afbeelding zie omsgapagina

Apparaat-elementen

De afbeelding apparaat toont het apparaat BDS 43/150 C Classic. Het apparaat BDS 43/Duo C wijkt hier enigszins van af.

1 Meenemer, schijvenborstel/ schotelvormige schijf voor pads
2 Aandrijfplaat borstel/pad
3 Doseerhendel voorspuitinrichting reinigingsoplossing (optie)
4 Schakelaar IN/UIT
5 Kabelhaak
6 Ontgrendeltoets
7 Handgreep
8 Hendel hellingsverstelling
9 Zekering borstelaandrijving
10 Stopcontact voor accessoires
11 Reinigingsmiddeltank (optie)
12 Motorbehuizing
13 Schakelaar borsteltoerental (alleen BDS 43/Duo C)

De netaansluitingleiding dient regelmatig op beschadiging te worden onderzocht, zoals bv op vorming van scheuren of slijtage. Wordt een beschadiging geconstasteerd, moet de leiding voor een verder gebruik worden verrangen.
Apparaat controleren op beschadigin gen, beschadigingen latent oplossendoor de klantendienst.

Stroomaansluiting

Aansluitwaarden zie Technische gegevens en typeplaatje.
- De elektrische aansluiting moet uitgevoerd worden door een electricien en moet voldoen aan IEC 60364-1.

△GEVAAR

Gevaardoorelektrische schok.
- Niet over elektriciteitskabel rijden.

△GEVAAR

Verwondingsgevaar!
Elektriciteitskabel nooit rond het li-chaam of de nek hangen.
- Elektriciteitskabel nicht in aanraking laten komen met de roterende borstel/de roterende pad.

Borstel/pad aanbrengen

Instructie:

Selecteer het juiste toebehoren voor uw reinigingstaak.

Trek de stekker uithet stopcontact.
Hendel hellingsverstelling aantrekken.
Draai de handgreep waar voren in een verticale positie.
Hendel hellingsverstelling loslaten.
Apparaat maar achteren kantelen.

Schijvenborstel/schotelvormige schijf op de meenemerplaatsen en gegen de wijzers van de klok draaien.

Reinigungsmiddeltank (optie) vullen

WAARSCHUWING

Beschadigingsgevaar. Gebruik uitsluitend aanbevolen reinigingsmiddelen. Bij gebruik van andere reinigingsmiddelen draagt de exploitant het verhoogde risico wat betreft de bedrijsveilighed en het ongevalgevaar. Gebruik enkel reinigingsmiddelen die vrij়n van oplosmiddelen, zout- en fluorzuut. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Reinigingsoplossing in de reinigings-middeltank vullen.

Bediening

WAARSCHUWING

Verwondingsgevaar! De bediening van het apparaat vereist oefening.

• Garanderen dat er zich geen hindernissen in het te reinigen bereik bevinden.
  Bodemgesteldheid controlleren op geschiktheid.
• De hantering is moeilijker op oneffen of ruwe oppervlakken.

Werkpositie handgreep instellen

WAARSCHUWING

Ongevalgevaar door verlies van controle over het apparaat. Greep enkel verstellen bij stilstaande motor.

Hendel hellingsverstelling aantrekken.
→ Handgreep in een comfortablee positie zwenken.
Hendel hellingsverstelling loslaten.

Borsteltoerental selecteren (alleen BDS 43/Duo C)

WAARSCHUWING

Ongevalgevaar door verlies van controle over het apparaat. Schakelaar borsteltoerental enkel bedieren bij een stilstaande motor.

Schakelaar borsteltoerental instellen op het gewenste toerenal: LO: 150 omwentelingen per minuut HI: 300 omwentelingen per minuut

Apparaat inschakelen

LETOP

Beschadigingsgevaar voor vloerbedekking Gebruik het apparaat Niet terplaatse.

Netstekker in een stopcontact steken.
Handgreep op de gewenste werkpositie instellen. Zie hoofdstuk "Werkpositie handgreep instellen".
Greep met beiden handen vasthouden.
Op de ontgrendelingsknop drukken\ deze ingedrukt honden.
Schakelaar IN/UIT indrukken. Hiervoor de handgreep vanuit de verticale positie minstens 3 stappen omlaag zwenken.

Afbeelding: ontgrendeling van de AAN/UITschakelaar

Ontgrendelingsknop loslaten.
De AAN/UIT-schakelaar loslaten om het bedrijf te onderbreken.

Richting sturen

• Links: greedaarbenedenduwen.
• Rechts: greed optillen.

Reinigen

Reinigingsoplossing op de grond aanbrengen of doseerhendel Reinigings-middeltank (optie) indrukken.
Apparaat over de te reinigen oppervlak te bewegen.
Bij sterke verontreiniging het proces herhalen.
Vuil water verwolgens met een natzui-ger of een doek opnemen.

Buitenwerkingstelling

Trek de stekker uithetstopcontact.
Hendel hellingsverstelling aantrekken.
Greep in verticals stand brengen.
Hendel hellingsverstelling loslaten.
Reinigungsmiddeltank (optie) afnemen en nicht-verbruike reinigungsmiddeloplossing verwijderen.
Wikkel de netkabel om de kabelhaken.
Reinigungsmiddeltank (optie) met zuive water spoelen.
Apparaat in de parkeerstand brengen
→ Schotelvormige schijf / schijvenborstel wegemen.
Behuizing met een vochtige doek reinigen.

Transport

△VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparatus in acht.

Hendel hellingsverstellung aantrekken.
Greep in verticals stand brengen.
Hendel hellingsverstelling loslaten.
Apparaat maar achefteren in de transport stand kantelen enaar de bestemming rijden.
Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Opslag

△VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Apparaat in de parkeerstand brengen
Apparaat in een droge, vorstvrije ruimte bewaren.

Onderhoud

△GEVAAR

Verwondingsgevaar Trek voor alle werkzaamheden aan het apparaat de stekkeruit.

Verontreinigde schijvenborstels met water afspoelen.
Vervuilde pads wassen op een temperatur van max. 60^
Behuizing met een vochtige doek reini- gen.
Electriciteitskabel op beschadigingen controleren.

Hulp bij storingen

△GEVAAR

Verwondingsgevaar Trek voor alle werkzaamheden aan het apparaat de stekkeruit.

Bij storingen die met behulp van deze tabel nicht opgelost können worden de klantendienst raadplegen.

Storing Oplossing
Onvol-doende reinigings-resultaat	Vervuilde pad verrangen en wassen op een temperatuur van max. 60 °C.
	Versleten schijvenborstel/pad verrangen.
	Verontreinigde schijvenbor-stels met water afspoelen.
	Controleren of de borstel/pad en het reinigingsmiddel geschikt+zijn voor het toepas-singsgebied.

Storing Op	lossing
Apparaat vibreert sterk	Correcte positionering van schijvenborstel/pad contrôle- ren.
	Pad-bevestiging controlleren.
	Handgreep dieper position- ren.
Pad draait Niet	Zekering borstelaandrijving re- setten.
	Controleren of vreme de voor- werpen de borstel/pad blokke- ren, eventueel vreme de voor- werpen verwijderen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Benaming Bestel-nr.
Drijfschijf BDS 43/150 C 6.369-899.0
Drijfschijf BDS 43/Duo C 6.369-901.0
Schrobborstel (rood) 6.369-895.0
Discborstel, hard (zwart) 6.369-898.0
Shamponeerborstel, medi-um zacht (wit/blauw)	6.369-896.0
Polijbstborstel 6.369-897.0
Polijstepad 6.371-149.0
Pad, microvezel, set (5x) 6.905-526.0
Diamantpad, grof (wit), set(5x)	6.371-256.0
Diamantpad, medium (geel),set (5x)	6.371-257.0
Diamantpad, fjn (groen), set(5x)	6.371-238.0
Pad, melamine (grijs/wit),set (2x)	6.371-023.0
Pad, zacht (wit), set (5x) 6.369-469.0
Pad, medium (rood), set (5x)	6.369-470.0
Pad, medium hard (groen),set (5x)	6.369-472.0
Pad, hard (zwart), set (5x)	6.369-473.0
Waterreservoir compleet 9.753-058.0
Add-on kit extra gewicht	2.642-802.0

Technische gegevens

		BDS 43/150 C	BDS 43/Duo C
Stroomaansluiting
Netspanning V 220-240
Frequentie Hz 50
Opgenomen vermo-gen, max.	W 1500	1800
Beveiligingsklasse IPX4
Beschermingsklasse	I
Stopcontact: max.uitgangsvermogen	W 500	1800
Maximum toegelaten netimpedantie	Ohm 0,433
Borstel/pad
Diameter mm 430
Toerental	1/min	150	150/300
Aanlegdruk	N/cm2	0,30
Maten en gewichten
Gewicht (excl. accessoires)	kg	43	42
Lengte mm 590
Breedte	mm 430
Hoogte	mm	1180
Onderrijdhoogte	mm	90	125/370
Lengte snoer	m	15
Inhoud reinigings-middelreservoir(optie)	I	12
Berekende waarden conform EN 60335-2-67
Totale bewegings-waarde	m/s2	<2,5
Onzekerheid K	m/s2	1,5
GeluidsdrukniveauuLpA	dB(A)	66,3
Onzekerheid KpA	dB(A)	2
Geluidskrachtni-veau LwA+ onveilig-heid KwA	dB(A)	84

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vlorreiniger

Type: 1.291-xxx

Van toepassing+zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-67

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Toegepaste landelijkke normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H.Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

1 Nukk, ketashari / padjandialus
2 Harja / padja juhtplaat
