BRUKSANVISNING BDS 43DUO C Kärcher

Figurer, se omslaget

Maskinelementer

Illustrationen viser maskinen BDS 43/150 C Classic. Maskinen BDS 43/Duo C adskiler sig lidt fra donne.

Läs bruksanvisning i original innan aggregatet används Första

gängen, folj anvisiningarna och spara drifts-anvisningen for framtida behov, aller for.nasta agare.

Miljöskydd SV 1

Garanti SV 1

Ändamälsenlig användning. . . SV 1

Sakerhetsanvisningar . . . . . . SV 2

Montera skjutstang . SV 2

Aggregatemelement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 2

Idrifttagning SV 3

Handhavande . SV 3

Ta ur drift. SV 4

Transport. SV 4

Förvaring. SV 4

Skötsel och unterhalb . SV 5

Atgarder vid störningar . . . . . SV 5

Tillbehör och reservdelar. . . . SV 5

Tekniska data . SV 6

EU-forsakran om overensstammelse SV6

Miljöskydd

Emballagematerialen kan atervinnas. Kasta inte emballaget i hushalssoporna utan lamna det till atervinning.

Korrekt avfallshantering av produit. Etiketten anger att produits inte fär kasseras med vanligt hushållsavfall i hela EU.

For att forhindra eventuella skador pa miljoo och halsa pa ground av okontrollerad avfallshantering ske Produkten Återvinnas paett ansvarsfullt satt for att mojiggöra hällbar Återanvändning av materialresurserna. Vid avfallshantering av apparaten ske den därfor lämnas tillett retr- och insamlingssystemller kontakta Återforsäljaren som du koptprodukten av.Aterforsäljaren tar emotprodukten for att atervinna den pa ett miljovänligt satt.

Upplysninger om ingredienser (REACH) Aktuell information om ingredienser finns pa:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under forutsätting att det orsakats av ett material-ller tillverkningsfel. I frågor som gäller garantin skä du vända dig med kvitto till inköpsstället eller narrmaste auktoriserade serviceverkstad.

Ändamålsenlig användning

Använd maskinen enbart für de ändamål som beskrivs ienna bruksanvisning.

△FÖRSIKTIGHET

Apparaten fár endast användas inomhus.

• Maskinen fär endast utrustas med tillbehör och reservdelar i originalutforande.
• Maskinen ar inte lamplig for användning inom områden med explosionsrisk.
• Denna maskin ar lamplig for yrkesmassig och industriell anvandning, t.ex. pa hotell, i skolor, pa sjukhus, pa fabriker, i butiker, pa kontor och hos uthyrningsfir-mor.
• Arbetstemperaturen ligger mellan +5^ och +40^ .

Läs noga denna bruksanvisning och bifogade broschyr, Sakerhetsanvisiningar forvat/torrsug nr. 5.956-659, innan maskinentas i bruk forsta gangen.

Risknivaer

△FARA

Varnar om en omedelbart overhängande fara som kan leda till svåra persorskador aller dödsfall.

△WARNING

Varnar om en möjlig farlig situation som kan leda till svara personskador aller dden.

△FORSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

Vamar om en möjlig farlig situation som kan leda till materiella skador.

Sakerhetsanordninger

Sakerhetsanordningarna ger skydd at anvandaren och far varken sattas ur drift aller forbikopplas.

Låsning

Forhindrar att apparaten slås på oavsiktligt. Tryck Först på upplasningsknappen och sedan på AV/PA-knappen for att slå på apparaten.

Montera skjutstång

Innan maskinen tas i drift maste skjutstangen monteras pa det satt som visas och dene elektriska anslutningen till maskinen goras. Bild, se pa omslagssidan

Aggregatelement

På bilden visas apparaten BDS 43/150 C Classic. Apparaten BDS 43/Duo C avviker endast minimalt.

1 Gripare, skivborste/pad-drivtallrik
2 Borste/dyndrivtallrik
3 Doserinksspak till rengöringsmedels-losning (tillval)
4 Strömbrytare PÄ/AV
5 Kabelkrok
6 Avreglingsknapp
7 Handtag
8 Spak forinstallingavvinkel
9 Sakring borstdrivning
10 Eluttag für tillbehör
11 Rengöringsmedelstank (tillval)
12 Motorkapa
13 Omkopplare for borstvarvital (endast BDS 43/Duo C)

** medfoljer ej

Idrifttagning

Nätkabeln ska kontrolleras regelbundet sa att inga skador finns pa den, t.ex sprickor uller aldersskador Om en skada upptacks maste kabeln bytas ut innan vidare anvanding.
Kontrollera att maskinen ej uppvisar skador, lat kundtjanst atgärda ev. skador.

Elanslutning

• Anslutningsvärde, se Tekniska data och typskylten.
  Den elektriska anslutningen måste utföras av en elektriker och motsvara IEC 60364-1.

△FARA

Risk for elektrisk stöt.
- Kor inte über nätkabeln.

△FARA

Risk for skada!

• Lagg aldrig nätkabeln runt kroppen ell er runt halsen.
• Lat inte nätkabeln komma i kontakt med den roterade borsten/paden.

Montera borste/pad

Hänvisning:

Dra ut natakontakten ur vagguttaget.
Drag i spak for lutningsinställning.
Vrid handtaget till framsidan i ett vertikalt lage.
→ Släpp spak für lutningsinställning.
Tippa maskinen bakat.

Satt skivborsten/drivtallriken på gripen och rotera moturs.

Fylla på rengöringsmedelstank (tillval)

△WARNING

Risk for skador. Använd enbart rekommenderade rengöringsmedel. För andra rengöringsmedel ansvarar användaren für den ökade risken med avseende på driftsakerheden och olycksfallsrisiken.

Använd bara rengöringsmedel som inte innehäller Lösningsmedel, salt- och fluorvætesyra.

Beakta sakerhetsanvisningarna pa rengö-ringsmedlen.

Fyll pa rengöringslosning i rengöringsmedelstanken.

Handhavande

△WARNING

Risk for skada! Det kravs övning für att kunna sköta maskinen.

• Se till att det inte finns nagra hinder inom det omrade som sca rengoras.
• Kontrollera om golvet ar lampligt for rengöring med maskinen.
• Det ar svårare att hantera maskinen på ojämna eller grova ytor.

Stalla in handtaget i arbetsposition

△WARNING

Olycksrisk på grund av att man fölorar kontrollen over maskinen. Ställ bara in handtaget nar motorn star stilla.

Drag i spak for lutningsinställning.
Vrid handtaget till ett bekvamt lage.
→ Slapp spak für lutningsinställning.

Välja borstvarvthal (endast BDS 43/Duo C)

△WARNING

Olycksrisk på grund av att man fölorar kontrollen over maskinen. Omkopplaren for borstvarvthal fär endast paverkas Near motorn stär still.

Ställ in omkopplaren for borstvarvthal till det önskade varvtalet:

LO: 150 varv per minut
HI: 300 varv per minut

Slå på apparaten

OBSERVERA

Risk for skador på golvbelaggng. Korinte maskinen "på stallet".

Anslut nätkontakten tillettvagguttag.
Ställ in handtaget i önskad arbetsposition. Se kapitel "Stalla in handtaget i arbetsposition".
Hälli handtaget med bada händerna.
Tryck pa upplasningsknappen och hallden intryckt.

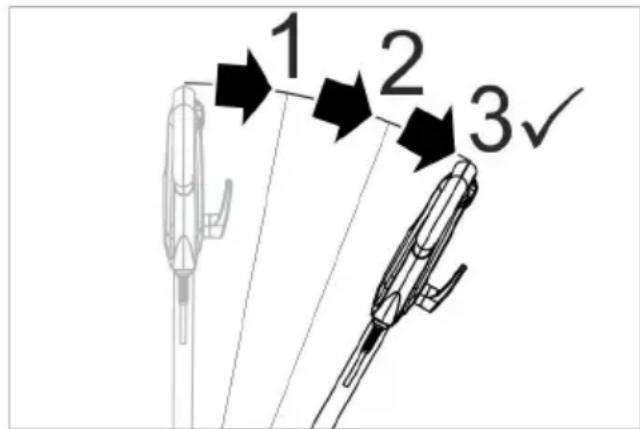

Tryck pa strombrytaren PAA/AV. Fäll ned handtaget minst tre steg fran vertikalt lage.

Bild: Lasa upp AV/-PA- knappen

→ Släpp lásningsknappen.
→ Slapp AV/PA-knappen für att avbryta driften.

Styr riktningen

• Vänster: Tryck handtaget nedat.
• Höger: Lyft handtaget.

Rengöring

Applicera rengöringsmedelslosning på golvet eller använd doseringsspaken till rengöringsmedelstanken (tillval).
For maskinen over den yta som skull rengöras.
Upprepa proceduren om ytan ar valdigt smutsig.
Fanga upp smutsvatten med en vatsug.
eller med en trasa.

Ta ur drift

Dra ut natakontakten ur vagguttaget.
Drag i spak for lutningsinställning.
Placera handtaget i lodratt lage.
→ Slapp spak für lutningsinställning.
Ta loss rengöringsmedelstanken (till-val) och avfallschantera ej forbrukad ren-göringsmedelslosning.
Vira elkabeln runt kabelkrokarna.
Spolaigenom rengöringsmedelstanker (tillval) med klart vatten.
Placera maskinen i parkeringsläge.
Ta loss drivtallrik/skivborste.
Rengör kapan med en faktig trasa.

Transport

△FÖRSIKTIGHET

Risk for personskada och materiell skada!
Tänk på maskinens vikt vid Transporten.

Drag i spak for lutningsinställning.
Placera handtaget i lodratt lage.
→ Slapp spak für lutningsinställning.
Tippa maskinen bakat till transportposition och kör den till malet.
Vid transport i fordon ska maskinen sakras enligt respektive gallande bestammelser sa den inte kan tippa eller glida.

Förvaring

△FÖRSIKTIGHET

Risk for personskador och materiella skador! Tänk på maskinens vikt vid lagringen.

Placera maskinen i parkeringsläge.
Forvara maskinen i ett torrt och forstfrit utrhythmme.

Skötsel och unterhäll

△FARA

Risk for persanskada. Drag ur natakanten fore alla arbeten pa aggregatet.

Spola av smutsiga skivborstar med vatten.
Tvatta smutsiga pads vid maximalt 60 ^ C
Rengör kapan med en fuktig trasa.
Kontrollera om nätkabeln ar skadam.

Åtgårder vid störningar

△FARA

Risk for personskada. Drag ur natakanten fore alla arbeten pa aggregatet.

Kontakta kundtjanst om fel uppstar som inte kan atgardas medenna tabell.

Störning Åtgård
Otilräck-ligt rengö-ringsresul-tat	Byt smutsiga pads och tvätta vid maximal 60 °C.
	Byt ut utnöTTa skivborstar/pads.
	Spola av smutsiga skivborstar med vatten.
	Kontrolera att borste/pad och rengöringsmedel är lämpligaforall den aktuella användningen.
Maskinenvibrerarkraftigt	Kontrolera att skivborste/pad Är korret monterad.
	Kontrolera att pads sitter fast ordentligt.
	Positionera handtaget lagre.
Pad roterarinte	Åtgärda säkring För borstdriv-ning.
	Kontrolera om främmande ma-terial blockerar borsten/padsen, tag vid behov bort främmande material.

Tillbehör och reservdeler

Använd endast originaltillbehör och origi- nalreservdilar, sä att en saker och störningsfri drift av maskinen ar garanterad. Information om tillbehör och reservdilar finns på www.kaercher.com.

Beteckning Beställ-	ningsnr.
Drivplatta BDS 43/150 C 6.36	69-899.0
Drivplatta BDS 43/Duo C 6.36	69-901.0
Skurborste (röd) 6.369-895.0
Skivborste, HARD (svart) 6.369-898.0
Schampoborste, medelmjuk (vit/blå)	6.369-896.0
Poleringsborste 6.369-897.0
Polerdyna 6.371-149.0
Rondell, mikrofiber, set (5x) 6	6.905-526.0
Diamantrondell, grov (vit), set (5x)	6.371-256.0
Diamantrondell, medium (gul), set (5x)	6.371-257.0
Diamantrondell, fin (grön), set (5x)	6.371-238.0
Rondell, melamin (grå/vit), set (2x)	6.371-023.0
Rondell, mjuk (vit), set (5x) 6	369-469.0
Rondell, medium (röd), set (5x)	6.369-470.0
Rondell, medelhård (grön), set (5x)	6.369-472.0
Rondell, HARD (svart), set (5x)	6.369-473.0
Vattentank komplett 9.753-05	8.0
Tilläggskit extravikt	2.642-802.0

Tekniska data

		BDS 43/150 C	BDS 43/Duo C
Elanslutting
Nätspanning V 220-240
Frekvens Hz 50
Effektupptagning, max.	W 150	0 1800
Skydd IPX4
Skyddsklass I
Uttag: max. strömut-tag	W 500	1800
Maximalt tillåten naptimpedans	Ohm 0,433
Borste/Pad
Diameter mm 430
Varvital 1/min 150	150/		300
Anlaggningstryck	N/cm2	0,30
Mätt och vikt
Vikt (utan tillbehör)	kg	43	42
Längd	mm 590
Bredd	mm 430
Höjd	mm	1180
Underkörningshöjd m	m	90	125/370
Kabelländg m	15
Innehäll rengörings-medelsbehällare(Alternative)	I	12
Beräknade värden enligt EN 60335-2-67
Totalvärde sväng-ning	m/s2	<2,5
Osäkerhet K	m/s2	1,5
Ljudtrycksnivå LpA	dB(A)	66,3
Osäkerhet KpA	dB(A)	2
Ljudteffektsnivå LwA+ Osäkerhet KwA	dB(A)	84

EU-forsakran om overensstammelse

Härmed fösakrar vi att nedanstäende be-technade maskin i andamål och konstruk-tion samt i den av oss levererade versionen motsvarar EU-direktivens tillapliga grund-laggande sakerhets- och halsokrav. Vid andringar på maskinen som inte har god-känts av oss blirenna overensstammelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat

Typ: 1.291-xxx

Tillampliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Tillampade harmoniserade normer

EN 60335-1

EN 60335-2-67

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Tillampade nationella normer

Undertecknande agerar på uppdrag av och med styrelsens godkannande.

H.Jenner
