Ürün Tipi	Parlatıcı / Zemin Temizleyici
Marka	Kärcher
Model	BDS 43DUO C
Boyutlar (U × G × Y)	590 × 430 × 1180 mm
Ağırlık (aksesuarsız)	42 kg
Elektrik Beslemesi	220-240 V ~ 50 Hz
Maks. Çekilen Güç	1800 W
Koruma Türü	IPX4
Koruma Sınıfı	I
Fırça/Ped Çapı	430 mm
Dönüş Hızı	150 / 300 dev/dak (seçilebilir)
Fırçalar Tarafından Uygulanan Basınç	0,30 N/cm²
Güç Kablosu Uzunluğu	15 m
Deterjan Tankı Kapasitesi (opsiyonel)	12 L
Ses Basınç Seviyesi LpA	66,3 dB(A) (belirsizlik 2 dB(A))
Toplam Titreşim Değeri	< 2,5 m/s² (belirsizlik 1,5 m/s²)
Kullanım Sıcaklık Aralığı	+5 °C ile +40 °C
Kullanım Amacı	İç mekan, profesyonel ve endüstriyel (oteller, okullar, hastaneler, fabrikalar, mağazalar, ofisler)
Bakım ve Temizlik	Fırça disklerini su ile durulayın; pedler 60 °C'ye kadar yıkanabilir; gövdeyi bir bezle silin
Güvenlik	İstenmeyen çalıştırmayı önleme kilidi; anahtarın bırakılmasıyla acil durdurma
Dahil / Mevcut Aksesuarlar	Tahrik plakası, sıyırma fırçası (kırmızı), sert fırça diski (siyah), şampuan fırçası, parlatma fırçası, pedler (parlatma, mikrofiber, elmas, melanin vb.) ve isteğe bağlı deterjan tankı
Garanti	Yerel distribütörün koşullarına göre

Sık sorulan sorular - BDS 43DUO C Kärcher

Anahtarın güvenlik kilidi nasıl devre dışı bırakılır?

Cihazı açmak için kilit açma düğmesine (6) basılı tutun, ardından AÇMA/KAPAMA anahtarını (4) kolu dikey konumdan en az 3 kademe aşağı indirerek çalıştırın. Çalıştırdıktan sonra kilit açma düğmesini bırakın.

Dönüş hızı nasıl ayarlanır?

Kolda bulunan fırça dönüş hızı anahtarını (13) kullanın. LO (150 dev/dak) ve HI (300 dev/dak) konumları arasında seçim yapabilirsiniz. Bu anahtarı yalnızca motor durduğunda çalıştırmaya dikkat edin.

Rahat bir çalışma pozisyonu için kol nasıl eğilir?

Eğim ayar kolunu (8) çekin, kolu istenen konuma getirin, ardından kilitlemek için kolu bırakın. Bu ayarı yalnızca motor duruyorken yapın.

Deterjan tankının kapasitesi nedir ve nasıl doldurulur?

Deterjan tankı (opsiyonel) 12 litre kapasiteye sahiptir. Çözücü, hidroklorik asit veya florik asit içermeyen önerilen bir deterjan çözeltisi ile doldurun. Deterjanın güvenlik talimatlarına uyun.

Fırça diski veya ped nasıl değiştirilir?

Cihazı fişten çekin, eğim ayar kolunu çekin ve kolu dikey konuma getirin. Cihazı arkaya doğru devirin, ardından fırça diskini veya tahrik plakasını tahrik ünitesine yerleştirin ve saat yönünün tersine çevirin.

Cihaz şiddetli titreşiyorsa ne yapılmalı?

Fırça diski veya pedin doğru oturduğunu kontrol edin, pedin sabitlemesini kontrol edin ve kolu daha da aşağı indirin. Sorun devam ederse aksesuarların aşınmasını inceleyin.

Ped dönmüyor, ne kontrol edilmeli?

Cihazı fişten çekin, ardından fırça tahrik sigortasını (9) sıfırlayın. Ayrıca fırçayı veya pedi bloke eden herhangi bir yabancı cisim olup olmadığını kontrol edin ve gerekirse çıkarın.

Garanti koşulları nelerdir?

Garanti, yerel distribütör tarafından sağlanır. Malzeme hatası veya üretim kusurundan kaynaklanan arızalar, geçerlilik süresi boyunca ücretsiz olarak onarılır. Satıcınıza veya yetkili servise satın alma belgenizle başvurun.

Cihaz dış mekanda kullanılabilir mi?

Hayır, cihaz yalnızca iç mekan kullanımı içindir. Patlama riski olan ortamlar için uygun değildir. Kullanım sıcaklık aralığı +5 °C ile +40 °C'dir.

Cihaz nasıl taşınır ve saklanır?

Taşıma için, kolu dikey konuma getirin, cihazı arkaya doğru devirin ve hareket ettirin. Araçta kaymaya karşı emniyete alın. Saklama için, kuru ve dondan korunmuş bir alanda park konumuna getirin.

KULLANIM KILAVUZU BDS 43DUO C Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Çevre koruma TR 1

Garanti TR 1

Kurallara uygun kullanım . . . TR 1

Güvenlik uyarıları TR 1

İtme kolunun takılması TR 2

Cihaz elemanları. TR 2

İşletime alma. TR 3

Kullanımı. TR 3

Kullanım dışı TR 4

Taşıma TR 4

Depolama TR 4

Koruma ve Bakım . TR 5

Arızalarda yardım TR 5

Aksesuarlar ve yedek parçalar TR 5

Teknik Bilgiler TR 6

AB uygunluk bildirisi TR 6

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Bu ürünün uygun şekilde bertaraf edilmesi. Bu etiket, ürünün AB genelinde normal evsel atıklarla birlikte atılmayacağını belirtir.

Kontrolsüz atık bertarafı nedeniyle çevreye veya insan sağlığına olası zararları önlemek amacıyla, malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanımını sağlamak için bu ürünü sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı bertaraf etmek için lütfen iade ve toplama sistemine götürün veya ürünü satın aldığınız bayi ile iletişime geçin. Bu bayi, ürünü çevreye duyarlı bir şekilde geri dönüştürmek için kabul edecektir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kurallara uygun kullanım

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

TEDBİR

Bu cihaz yalnızca kapalı alanda kullanıma yöneliktir.

- Cihaz, sadece orijinal aksesuarı ve yedek parçalarıyla donatılabilir. - Cihaz, patlama tehlikesi bulunan ortamlarda kullanım için uygun değildir. - Bu cihaz, örn; oteller, okullar, hastaneler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki ve endüstriyel kullanım için uygundur. - Kullanım sıcaklığı aralığı +5°C ve +40°C arasındadır.

Güvenlik uyarıları

Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzunu ve ekteki 5.956-659 numaralı Tek diskli makinenin güvenlik uyarıları broşürünü okuyun ve buna uygun şekilde davranın.

Tehlike kademeleri

TEHLİKE

Ağır bedensel yaralanmalara ya da ölüme neden olan doğrudan bir tehlikeye yönelik uyarı.

UYARI

Ağır bedensel yaralanmalara ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBİR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Güvenlik tertibatları

Güvenlik düzenekleri, kullanıcının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Kilit

Cihazın istenmeden açılmasını engeller. Cihazı açmak için kilit açma düğmesine ve ardından AÇMA/KAPAMA şalterine basın.

Itme kolunun takılması

İşletime almadan önce, itme kolu gösterildiği gibi takılmalı ve cihazla elektrik bağlantısı kurulmalıdır.

Şekil için diğer sayfaya bakın

Cihaz elemanları

Cihaz resmi, BDS 43/150 C Classic cihazını göstermektedir. BDS 43/Duo C cihazı bundan biraz farklıdır.

1 Taşıyıcı, disk fırça / ped sürgü tablası 2 Süpürge / ped tahrik plakası 3 Temizlik maddesi çözeltisi dozaj kolu (opsiyon) 4 AÇMA/KAPAMA düğmesi 5 Kablo kancası 6 Kilit açma düğmesi 7 Tutamak 8 Eğim ayar kolu 9 Fırça tahriki sigortası 10 Aksesuar prizi 11 Temizlik maddesi tankı (opsiyon) 12 Motor muhafazası 13 Fırça devri şalteri (yalnızca BDS 43/Duo C) ** Teslimat kapsamında bulunmamaktadır

İşletime alma

→ Elektrik bağlantı kablosuna örn; yırtılma ya da eskime gibi düzenli olarak hasar kontrolü yapın. Bir hasar belirlenmesi durumunda, cihazı kullanmaya devam etmeden önce kablo değiştirilmelidir. Cihaza hasar kontrolü yapın, hasarları yetkili servislere onartın.

Akım bağlantısı

• Bağlantı değerleri için Bkz. Teknik Özellikler ve Tip Plakası.
• Elektrik bağlantısı bir elektrik tesisatçısı tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır.

△TEHLİKE

Elektrik çarpma tehlikesi.

• Elektrik kablosunun üzerinden geçmeyin.

△TEHLİKE

Yaralanma tehlikesi!

Elektrik kablosunu vücudunuza ya da boynunuza kesinlikle sarmayın. Elektrik kablosunu dönen fırça/ped ile temas ettirmeyin.

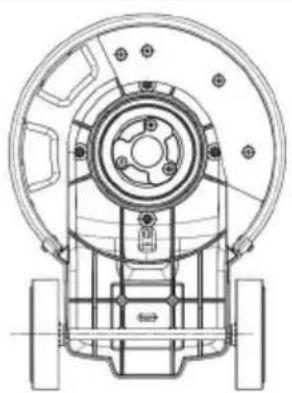

Fırçanın/pedin yerleştirilmesi

Not:

Lütfen gerçekleştireceğiniz temizlik işlemine uygun aksesuarı seçin.

Cihazın fişini prizden çekin. Eğim ayar kolunu çekin. Tutamağı öne doğru dikey bir konuma döndürün. Eğim ayar kolunu bırakın. Cihazı geriye yatırın.

Disk fırçayı/sürücü tablasını taşıyıcıya oturtun ve saat yönünün tersine doğru döndürün.

Temizlik maddesi tankının (opsiyon) doldurulması

UYARI

Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir.

Sadece köpürmeyen maddeler, tuz ve hidroflorik asit çözeltisi içermeyen temizlik maddeleri kullanın.

Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

Temizlik çözeltisini temizlik maddesi tankına doldurun.

Kullanımı

UYARI

Yaralanma tehlikesi! Cihazın kullanılması için alıştırma yapılmalıdır.

• Temizlenecek yüzey üzerinde hiçbir engel bulunmadığından emin olun. Zemin özelliklerinin uygun olup olmadığını kontrol edin.
• Düz olmayan veya pürüzlü yüzeylerde kullanım zorlaşır.

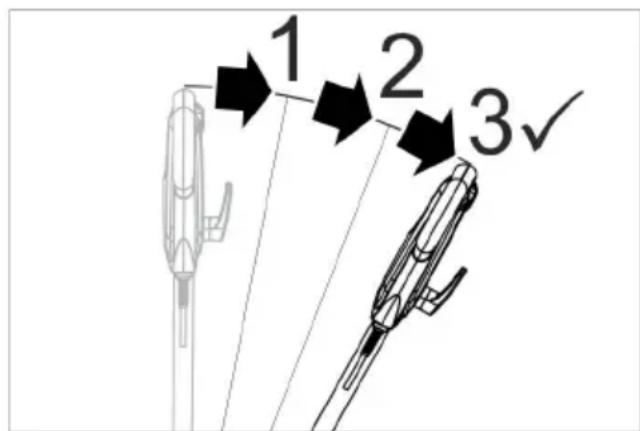

Tutamağın çalışma konumunun ayarlanması

△UYARI

Cihaz üzerindeki kontrolün kaybedilmesi nedeniyle kaza tehlikesi. Tutamağın ayarını sadece motor dururken değiştirin.

→ Eğim ayar kolunu çekin. → Tutamağı rahat bir konuma getirin. → Eğim ayar kolunu bırakın.

Fırça devrinin seçilmesi (yalnızca BDS 43/Duo C)

△UYARI

Cihaz üzerindeki kontrolün kaybedilmesi nedeniyle kaza tehlikesi. Fırça devri şalterine sadece motor dururken basın.

→ Fırça devri şalterini istediğiniz devre ayarlayın:

LO: Dakikada 150 devir

HI: Dakikada 300 devir

Cihazı kirlenmeye karşı koruyun

DİKKAT

Zemin kaplamasının zarar görme tehlikesi. Cihazı noktada çalıştırmayın.

→ Elektrik fişini prize takın. → Tutamağı istenen çalışma konumuna ayarlayın. "Tutamağın çalışma konumunun ayarlanması" bölümüne bakın. → Tutamağı iki elinizle sabit tutun. Kilit açma düğmesine basın ve basılı tutun. → AÇMA/KAPAMA düğmesine basın. Bunu yapmak için, tutamağı dikey konumdan aşağı doğru en az 3 kademe çevirin.

Resim: AÇMA/KAPAMA şalterinin kilidinin açılması

Kilit açma düğmesini bırakın. → İşletimi iptal etmek için AÇMA/KAPAMA şalterini bırakın.

Yön kumanda edilmesi

- Sol: Tutamağı aşağı bastırın. - Sağ: Tutamağı kaldırın.

Temizleme

→ Temizlik gezintisini zemine uygulayın veya temizlik maddesi tankı (opsiyon) dozaj koluna basın. → Cihazı temizlenecek yüzeyde hareket ettirin. Zor kirlerde işlemi tekrarlayın. Daha sonra, pis suyu bir sulu süpürge veya bezle emdirin.

Kullanım dışında

Cihazın fişini prizden çekin. → Eğim ayar kolunu çekin. → Tutamağı dikey konuma getirin. → Eğim ayar kolunu bırakın. → Temizlik maddesi tankını (opsiyon) çıkarın ve kullanılmayan temizlik maddesi çözeltisini tasfiye edin. → Elektrik kablosunu kablo kancalarının etrafına sarın. → Temizlik maddesi tankını (opsiyon) haftada bir kez temiz suyla yıkayın. Cihazı park konumuna getirin. Sürtme tablası / disk fırçayı çıkarın. Gövdeyi nemli bir bezle temizleyin.

Taşıma

TEDBİR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Eğim ayar kolunu çekin. → Tutamağı dikey konuma getirin. Eğim ayar kolunu bırakın. Cihazı geriye doğru taşıma konumuna yatırın ve hedef yere hareket ettirin. → Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBİR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Cihazı park konumuna getirin. Cihazı kuru, donmaya karşı korunmuş bir mekanda muhafaza edin.

Koruma ve Bakım

△TEHLİKE

Yaralanma tehlikesi. Tüm çalışmalardan önce cihazı elektrik fişinden çekin.

Kirlenmiş disk fırçaları suyla yıkayın. Kirlenmiş pedleri (maksimum 60°C'de) yıkayın. Gövdeyi nemli bir bezle temizleyin. → Elektrik kablosuna hasar kontrolü yapın.

Arızalarda yardım

TEHLİKE

Yaralanma tehlikesi. Tüm çalışmalardan önce cihazı elektrik fişinden çekin.

Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın.

Arıza Arızanı giderilmesi
Yetersiz temizlemese sonucu	Kırlenmiş pedidehyişirin ve maksimum 60 °C de yı Kayın.
	Aşınkış diskkıç/pedidehyişirin.
	Kırlenkış diskkıçaları suyla yı Kayın.
	Fırçaperd erfolimi ve temizlik maddesini uygulama durumu,açındankontrol edin.
Cihazda güCLU titre;-şim var	Diskkıç/pedin.Doğru oturup oturmadiğincıkontrol edin.
	Ped sabitlemesini kontrol edin.
	Tutamağlı daha,aşkı konum-landırın.
Pad don-müyor	Fırçatahrikinin sigortasınlı sıfılayın.
	Yabancı maddelerinkıçayı/pedi bloke edip etmediğinci kontrol edin,gerekirse yabancı maddeleriçıkartın

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli ve arızasız işletilmesini garanti ederler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

Tanımlama Sipariş No.
BDS 43/150 C ray altlıgli 6.369-899.0
BDS 43/Duo C ray altlıgli 6.369-901.0
Ovma:fırcası (kırmızı) 6.369-895.0
Diskli:fırca, sert (siyah) 6.369-898.0
Şampuan:fırcası, orta yumu-sak (beyaz/mavi)	6.369-896.0
Cila:fırcası 6.369-897.0
Parlatma pedi 6.371-149.0
Ped, mikrofiber, set (5 adet)	6.905-526.0
Elmas ped, kalın (beyaz), set (5 adet)	6.371-256.0
Elmas ped, orta (sarı), set (5 adet)	6.371-257.0
Elmas ped, ince (yeşil), set (5 adet)	6.371-238.0
Ped, melamin (gri/beyaz), set (2 adet)	6.371-023.0
Ped, yumusak (beyaz), set (5 adet)	6.369-469.0
Ped, orta (kırmızı), set (5 adet)	6.369-470.0
Ped, orta sert (yeşil), sert (5 adet)	6.369-472.0
Ped, sert (siyah), set (5 adet)	6.369-473.0
Komple sarnmiş 9.753-058.0
Sonradan donatı seti ilave ağırkı	2.642-802.0

Teknik Bilgiler

		BDS 43/150 C	BDS 43/Duo C
Akım baglantı
Şebeke gerilimi V 220-240
Frekans Hz 50
Maks. güç:tüketimi W	1500	1800
Koruma seksli IPX4
Koruma sinificant I
Soket: maks. elektrik次会议		1800
Izin verilen maksi-mum次会议	Ohm 0,433
Firça/ped
Çap mm 430
Devir	d/dk	150	150/300
Baskı bas中国特色	N/cm2	0,30
Ölcüler ve ağırliklar
Ağırlik (aksesuar ha-ric)	kg	43	42
Uzunluk mm 590
Genişlik	mm 430
Yükseklik	mm	1180
Zeminden yükseklik	mm	90	125/370
Kablo uzunluğu	m	15
Temizlik maddesi tankının hacmi(Opsiyon)	I	12
60335-2-67'a gö belirlenen değerler
Toplam titreşim de-geri	m/s2	<2,5
Güvensizlik K	m/s2	1,5
Ses bas中国特色 seviyesiLpA	dB(A)	66,3
Güvensizlik KpA	dB(A)	2
Ses bas中国特色 seviyesiLwA+ GüvensizlikKwA	dB(A)	84

AB uygunluk bildirisi

Bu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Zemin temizleyici

Tip: 1.291-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Kullanılan uyumlu standartlar

EN 60335-1

EN 60335-2-67

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Kullanılmış ulusal standartlar

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG
