Ürün türü	Portal araba yıkama makinesi
Model	TB 50
Marka	Kärcher
Boyutlar (genişlik x yükseklik x derinlik)	Yıkama genişliği 2900 mm, yıkama yüksekliği 5118 mm (3 fırçalı), dönen fırçalarla cihaz genişliği 4830 mm, cihaz yüksekliği 5989 mm
Elektrik bağlantısı	400 V ±%10, 3~, 50 Hz, 5.3 kW, koruma 16 A
Su bağlantısı	1 inç çap, basınç 0.4-0.6 MPa (4-6 bar), max sıcaklık 50°C
Basınçlı hava bağlantısı	1/2 inç çap, basınç 0.6-0.8 MPa (6-8 bar)
Minimum su debisi	100 l/dk
Yıkama programları	Kamyon, çekici, römork, otobüs, küçük nakliye aracı, küçük araç, ek programlar (köpük, yoğun, yüksek basınçlı, tekli)
Opsiyonel fonksiyonlar	Spoiler, yükleme platformu, kamyon/otobüs aynası, içe binme, çift fırçalı yıkama, Euro/USA kabini
Yıkama fırçalarının çapı	965-1165 mm, dönüş hızı 129 dev/dk
Portal hareket hızı	0-24 m/dk
Gürültü seviyesi (L_pA)	79 dB(A) araçsız, 75 dB(A) araçlı (belirsizlik 4/3 dB)
Güvenlik	Acil durdurma, limit anahtarları, ışık bariyerleri, donma koruması
Bakım	Nozul temizliği, fırça kontrolü, filtre kontrolü, her 500/1000/2000/5000 yıkamada periyodik bakım
Periyodik kontrol	Altı ayda bir kalifiye personel tarafından
Yedek parçalar	Sadece orijinal Kärcher parçaları kullanılmalıdır; liste kılavuzun sonunda ve www.kaercher.com adresinde mevcuttur
Garanti	Garanti koşulları distribütör tarafından belirlenir; malzeme ve üretim hataları ücretsiz olarak giderilir
AB uygunluk beyanı	AB direktifleri, EN ISO 12100, EN 60204-1, EN 55014-2, EN 61000-3-3 standartlarına uygundur
Genel bilgiler	Kullanım kılavuzu Lehçe dilinde (396 sayfa); PDF formatında indirilebilir

Sık sorulan sorular - TB 50 Kärcher

Kärcher TB 50 yıkama makinesini nasıl çalıştırabilirim?

Su ve basınçlı hava vanalarını açın, ana şalteri '1' konumuna getirin, besleme dağıtıcısından hız ve çalışma modunu seçin, Otomatik/Manuel anahtarını otomatik konuma getirin, ardından 'Reset' düğmesine 2 saniye basın. 'Start/Stop' düğmesi yanarsa, makine çalışmaya hazırdır.

Yıkanabilecek maksimum araç boyutları nedir?

Maksimum yıkama genişliği 2900 mm, TB 50 modeli için yıkama yüksekliği 5118 mm'dir (3 fırçalı). İzin verilen araç boyutları 'Teknik Veriler/Boyutlar' bölümünde belirtilmiştir – bunlar aşılamaz.

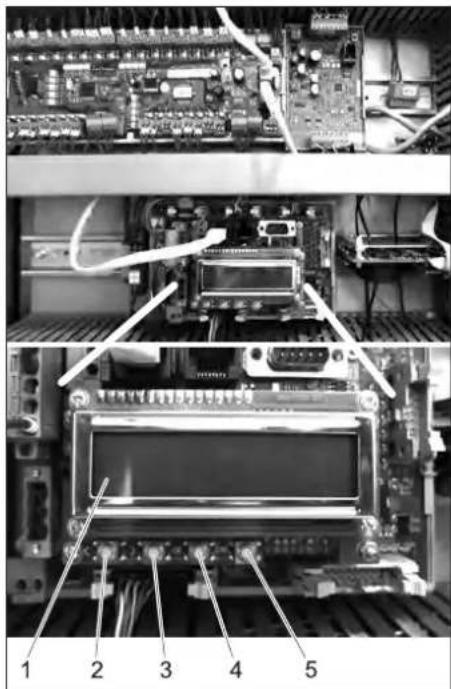

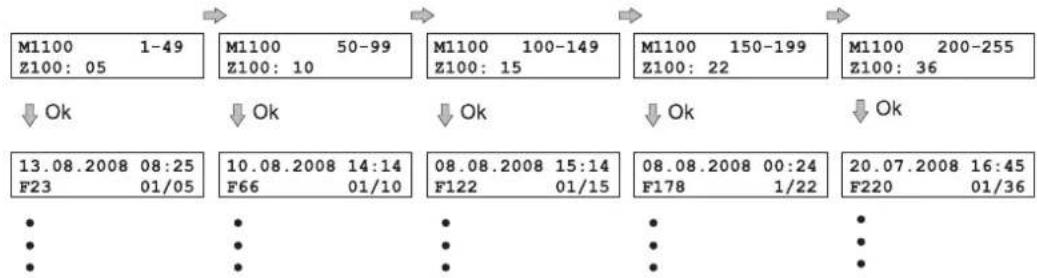

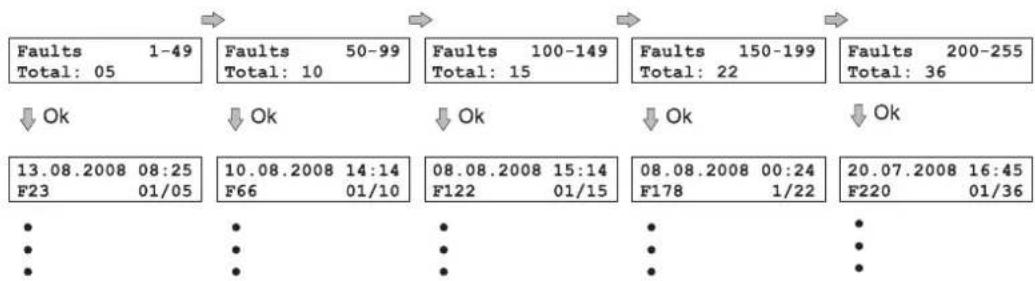

Ekran arızası durumunda ne yapmalıyım?

Ekranda arıza mesajları görünüyorsa, bunları görüntülemek için 'OK' düğmesine basın. 30 dakika geçmeden arızaları tekrar görüntülemek için SAĞ ve 'OK' düğmelerine aynı anda basın. Mevcut arızalar ekranda gösterilir ve arıza hafızasında saklanır.

Yıkama programı nasıl seçilir?

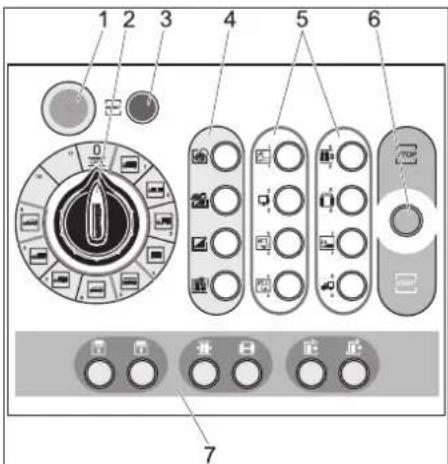

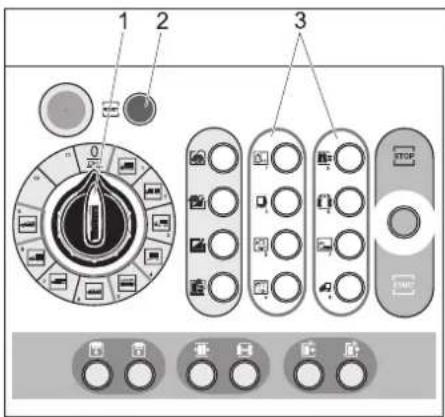

Gelişmiş kontrol panelinde (opsiyonel), program seçim anahtarını istenen programa (örneğin kamyon, otobüs) çevirin, ardından ek program düğmesine (örneğin köpük) ve seçenek düğmesine (örneğin spoiler) basın. Son olarak 'Start/Stop' düğmesine basın. Temel panelde (opsiyonel) seçim, düğme kombinasyonları ile yapılır.

Yıkama sırasında manuel müdahale nasıl yapılır?

Devam eden yıkama programı sırasında, çatı fırçasını kaldırma/indirme, yan fırçaları hareket ettirme veya portalı geri/ileri hareket ettirme gibi manuel müdahaleler yapılabilir. Gelişmiş kontrol panelinde ilgili düğmeler kullanılır (örneğin portal geri, yan fırça içe). Manuel modda hareketler, yalnızca yıkama programı seçilmediğinde gerçekleştirilir.

Yıkama makinesini donmaya karşı nasıl korurum?

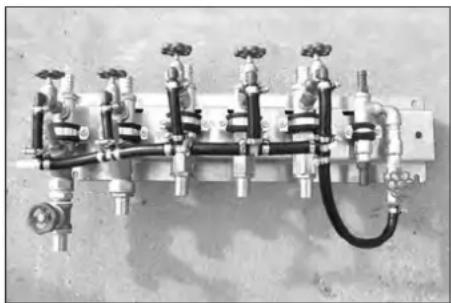

Otomatik donma koruması (opsiyonel) veya manuel koruma kullanılabilir. Manuel korumada su vanalarını kapatın, grup 7/1'de manuel modu başlatın ve ardından sırayla basınçlı hava vanalarını açarak hatları üfleyin. Dozaj pompalarını boşaltın ve donmayan bir yerde saklayın. Otomatik koruma, sıcaklık minimumun altına düştüğünde devreye girer.

Hangi bakım işlemleri günlük yapılmalıdır?

Günlük olarak tüm panellerdeki ve okuyuculardaki acil durdurma düğmelerini kontrol edin, bir yıkama programı başlatın ve acil durdurma düğmesini test edin. Bilgi tabelalarının okunabilirliğini, temizlik maddesi seviyelerini kontrol edin, nozulları görsel olarak inceleyin ve ışık bariyerlerini yumuşak nemli bir bezle silin.

Fırçalar kirlenirse veya etkili yıkamazsa ne yapmalıyım?

Şampuan seviyesini ve dozajını kontrol edin – düşükse dozu artırın. Su basıncını kontrol edin (0,5 MPa olmalıdır). Temizlik maddesinin emiş filtresini ve hatlarını temizleyin. Fırçalar kirlenmişse, yüksek basınçlı cihazla yıkanabilir. Gerekirse fırçaları yenileriyle değiştirin.

En yaygın hata kodları nelerdir ve nasıl giderilir?

Örnekler: hata 1 (sürüş limit anahtarı aynı anda etkinleşti) – yabancı cismi çıkarın, anahtarı kontrol edin. Hata 50-71 (limit anahtarları sorunları) – hasarı kontrol edin, cihazı kapatıp açın. Hata 200 (voltaj yok) – emniyet anahtarlarını serbest bırakın, 'Reset' düğmesine basın. Ayrıntılı hata tablosu 'Arıza Giderme' bölümünde bulunmaktadır.

TB 50 yıkama makinesi için yedek parçaları nerede bulabilirim?

Yalnızca orijinal Kärcher yedek parçaları ve aksesuarları kullanılmalıdır. En sık ihtiyaç duyulan parçaların listesi kullanım kılavuzunun sonunda yer almaktadır. Ek bilgiler www.kaercher.com adresindeki Servis bölümünde mevcuttur. Garanti konularında lütfen distribütörünüze veya yetkili servise başvurun.

KULLANIM KILAVUZU TB 50 Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Çevre koruma ..... TR 1

Cihazdaki semboller ..... TR 1

Kullanım kılavuzundaki semboller TR 1

Güvenlik uyarıları ..... TR 1

Sistemin tanımı. . . . . . . . TR 3

Kumanda elemanları..... TR 4

Teknik Bilgiler ..... TR 8

Çalıştırma ..... TR 9

Kullanım dışında. . . . . . . TR 10

Bakım ve koruma ..... TR 10

Arıza yardımı ..... TR 15

AB uygunluk bildirisi ..... TR 23

Garanti ..... TR 23

Yedek parçalar ..... TR 23

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılığıyla imha edin.

Şanzıman yağının çevreye karışmasını önleyin. Lütfen zemini koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.

Mineral yağ içeren atık suyun toprağa, sulara ya da işlenmeden kanalizasyona karışmasını önleyin. Bulunduğunuz yerde geçerli yasal düzenlemeler ve atık su yönetmeliklerine dikkat edin.

Kumandada, elektrik kesilmesi durumunda sistem saatini besleyen bir akü bulunmaktadır. Aküler, çevreye yayılmaması gereken, zararlı maddeler içerir. Bu nedenle aküleri lütfen öngörülen toplama sistemleri aracılığıyla yok edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Sıcak yüzeyler nedeniyle yanma tehlikesi!

Elektrik gerilimi nedeniyle tehlike!

Kullanım kılavuzundaki semboller

Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠️Uyar₁

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Güvenlik uyarıları

Güvenlik uyarıları

Genel

Kişiler, hayvanlara yönelik tehlikeler ve maddi hasar tehlikelerini önlemek için, sistemi devreye sokmadan önce aşağıdakileri okuyun:

• Kullanım kılavuzu
  – Tüm güvenlik uyarıları
• kanun koyucunun ilgili ulusal talimatları
• Kullanılan temizlik maddelerine eklenmiş olan güvenlik bilgilerini (genel olarak ambalaj etiketinde).

Bu sistemin kullanılması için, Almanya Federal Cumhuriyeti'ndeki kurallar ve yönetmelikler geçerlidir (Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln firmasından temin edilebilir):

– Kaza Önleme Talimati „Genel Kurallar“ BGV A1
– İşletme güvenliği yönetmeliği (BetrSichV).
Aşağıdaki noktalardan emin olun:
– Tüm güvenlik uyarılarını anladığınızdan
– Sistemi kullanan herkesin uyarılar konusunda bilgilendirildiğinden ve bunları anladığından.

Bu Kullanım Kılavuzu yıkama sisteminin işletmecisi tarafından, yerel ve personelle ilgili koşullar göz önünde tutularak bir İşletme Kılavuzuna dönüştürülmelidir. Kullanma Talimatı, işletme içerisinde uygun yerlere konularak veya asılarak tanıtılmalıdır.

Araç yıkama sistemleri

Araç yıkama sistemlerinin kullanılması, bakımı, korunması, bakımı ve kontrol edilmesi için sadece bu çalışmalar ve kullanım kılavuzu hakkında bilgi sahibi olan ve bu sistemle ilişkili tehlikeleri öğrenmiş kişiler görevlendirilmelidir.

Kendi kendine kullanım

Kendi kendine kullanılan araç yıkama sistemlerinde, çalışmaya hazır olma sırasında sistem hakkında bilgi sahibi olan ve arıza durumunda olası tehlikelerin önlenmesi için gerekli önlemleri alabileceği ve uygulayabilecek bir kişinin mevcut olması gerekir. Sistemin kullanıcısı için, sistemin işletilmesi ve amacına uygun şekilde kullanımı hakkındaki uyarılar yıkama yerinin görülebilir bir noktasına yerleştirilmiş olmalıdır.

Bakım

Bakım çalışmaları esas olarak sadece sistem kapalıkyen yapılmalıdır. Bu sırada ana şalter yetkisiz kişilerce açılmaya karşı emniyete alınmalıdır.

Tehlikeli maddeler

Sağlığa zararlı maddeler içeren temizlik maddesi konsantrasyonları ile çalışma sırasında koruyucu önlemler alınmalıdır.

Özellikle koruyucu gözlük, koruyucu eldiven ve koruyucu giysi kullanılmalı ve temizlik maddesine eklenmiş bilgi formları/güvenlik formlarına dikkat edilmelidir.

Araç yıkama sistemine girme

Yetkisiz kişilerin araç yıkama sistemine girmesi yasaktır. Giriş yasağı açıkça belirtilmiş ve sürekli olarak görülür durumda olmalıdır.

Kayma tehlikesi

Zemindeki ve sistem parçalarındaki ıslan- ma nedeniyle sistemde kayma tehlikesi bu- lunmaktadır. Sistemde çalışırken dikkatli hareket edin ve uygun koruyucu ayakkabı- lar kullanın. Yıkama için gelen müşterileri kayma tehlikesine karşı uygun levhalarla uyarın.

Sistemin kullanılması

△Uyar

Hatalı kullanımdan kaynaklanacak tehlikeleri önlemek için sistem sadece,

• Kullanım konusunda eğitim almış
• Kullanımla ilgili yeteneğini kanıtlamış ve
• Kullanım için görevlendirilmiş olan kişiler tarafından kullanılmalıdır.

Kullanım kılavuzu her kullanıcın erişimine açık olmalıdır. Sistem, 18 yaşın altındaki kişiler tarafından kullanlamaz. Burada istisna, 16 yaş üzerindeki çırakların denetim altında kullanmalarıdır.

Kurallara uygun kullanım

Bu yıkama sistemi, işletme kılavuzunda belirtilen araçların dış temizliği için üretilmiştir. "Teknik bilgiler/Boyutlar" alt bölümünde belirtilen araç boyutları aşılmamalıdır.

Amaca uygun kullanıma,

• bu kullanım kılavuzundaki tüm bilgilere dikkat edilmesi
• muayene ve periyodik bakım uyarılarına uyulması.

Dikkat

Carlite fırçaların kullanılması durumunda, sistem bir yüksek basınç montaj setiyle donatılmışsa araca elle ön temizlik yapılmalıdır.

Sistem, kalifiye uzman personel tarafından çalıştırılmalıdır. Yerleştirme sırasında yerel olarak geçerli olan güvenlik talimatlarına uyulmak zorunluluğu vardır (örneğin sistemle bina arasında bırakılacak mesafe).

⚠️Uyar

Sistemin buz oluşumu nedeniyle zarar görme tehlikesi. Don tehlikesi olduğunda sistemdeki ve besleme hattındaki su boşaltılmalıdır. Araçları yıkanacak müşterilerin yürüme yolları kaymaya karşı emniyete alınmalıdır (örneğin tabandan 1s:tma, çak:l).

Dikkat

Uygun olmayan temizlik maddelerinin kullanılması nedeniyle artan korozyon tehlikesi.

Aşağıdaki temizlik maddeleri sistem tarafından işlenmemelidir:

– Yıkama bölümlerinin temizlenmesi için üretilmiş temizlik maddeleri.
- Yıkama tesisinin dış temizliği için üretilmiş temizlik maddeleri.
- Asitli temizlik maddeleri.
– Ayn bir cihazla araca uygulanan (Örn; jant temizleyici) temizlik maddeleri.
- Atık su işleme maddeleri.
Sadece KÄRCHER tarafından onaylanan temizlik maddelerini kullanın.

Çalışma yeri

Sistem, kullanım yerinden devreye alınır. Bazı ülkelerde, yıkama sırasında araçtan çıkılması gereklidir. Lütfen kurulum yerinde geçerli talimatları öğrenin ve bu talimatlara uyun. Yıkama işlemi sırasında sisteme girmek yasaktır.

Amaca aykırı kullanım

△Uyan

Maddi hasarlar! Araç sınır değerlerine uyulmaması araçta ve sistemde hasar neden olabilir.

Portal Yıkama Sistemi RB 6000 fırça ile yıkanmaması gereken araçların temizlenmesi için kullanılmamalıdır, Örn; özel araçlar. Bu araçlar fırçasız kullanılmaksızın, yüksek basınçlı yıkama opsiyonu ile yıkanabilirler. Özel araçlar, yani.

• Çöp arabaları
  – Damperler
• Tank ve silo araçları
  – Ön camın üzerinden dışarı doğru çıkıntı yapan tavan parçalı araçlar sadece elle yıkanmalıdır.

Yukarıdaki uyarıya uyulmadığı takdirde, aşağıda sayılan durumlarda sistem üreticisi sorumluluk üstlenmeyecektir:

• yaralanmalar
• maddi hasarlar
  – hayvan yaralanmaları.

Tehlike kaynakları

Genel tehlikeler

Tehlike

Kaçan basınçlı hava nedeniyle gözlerde yaralanma tehlikesi. Sistemin pnömatik parçaları, ana şalterden veya acil kapatma şalterinden kapatıldıktan sonra da yüksek basınç altında bulunmaktadır.

Fırlayan parçalar nedeniyle yaralanma tehlikesi! Kopup fırlayan parçalar ya da nesneler insan veya hayvan yaralanmalarına neden olabilir. Bu nedenle hangarın tabanında gevşek nesneler serbest bir biçimde bulunmamaldır.

Patlama tehlikesi

Tehlike

Patlama tehlikesi! Sistem patlama tehlikesi bulunan mekânları.na yakınında çalıştırılmamalıdır. Burada istisna, açıkça bunun için öngörülmüş ve buna uygun işaretlenmiş sistemlerdir. Temizlik maddesi olarak patlayıcı, kolay parlayabilen ve zehirli maddeler kullanılmamalıdır, örnek:

• Benzin
• Kalorifer yakı ve dizel
• Solventler
• Solvent içeren sıvılar
• İnceltilmemiş asitler
• Aseton

Şüpheli durumlarda üreticiye danışın.

Duyma sorunları

Sistemden kaynaklanan gürültüler tehlikesizdir. Fakat gürültüyü arttıran parçalar/nesneler püskürtülürse, gürültü tehlikesi oluşabilir. Bu durumda koruyucu kulaklık takın.

Elektrikli tehlikeler

Tehlike

Elektrik çarpma tehlikesi.

• Elektrik kablolarına, soketlere ve kle- mens kutularına islak elle kesinlikle do- kunmayın.
• Elektrik bağlantı hatlar:nın veya uzatma kablosunun üzerinden araçla geçilerek, ezilerek, çekiştirilerek ya da benzer nedenlerle zarar görmemesine dikkat edin. Kabloyu :s:dan, yağ ve keskin kenarlardan koruyun.
• Mobil temizlik cihazı ile çalışırken (örneğin yüksek basınçlı temizleyiciler) su huzmesini elektrikli cihazların veya sistemlerin üzerine kesinlikle tutmayın.
• Çalışma bölgesindeki akımla yönlendirilen tüm parçalar tazyikli suya karşı korunmuş olmalıdır.
• Sistemler sadece usulüne uygun olarak topraklanmış akım kaynaklar:na bağlanmalı dır.
  – Elektrikli parçalardaki tüm çalışmalar bir elektrik teknisyeni tarafından yapılmalı.d.r.
• Sisteme doğrudan bağlı olmayan akse-suarlar potansiyel denkleştiriciye bağ-lanmalıdır.

Sağlığa zararlı maddeler nedeniyle tehlike ⚠ Tehlike

Kullanılan temizlik maddeleri kısmen sağlığıza zararlı maddeler içermektedir; bu ndenle birlikte verilen ya da bası: uyarılara dikkat edilmelidir.

Sistemden verilen suyu içmeyin! Bu su, eklenen temizlik maddesi nedeniyle içme suyu kalitesine sahip değildir.

Sistemin çalıştırılması için hazırlanmış su kullanıyorsa, su hazırlama sistemi üreticisinin bakteri oluşumunu önleme talimatlarına dikkat edilmelidir.

Genel olarak araçların normal dış yıkamalarında kullanılmayan maddeler (Örn; kimyasallar, ağır metaller, pestisitler,

radyoaktif maddeler, dışkılar, salgın hasta- lığa neden olabilecekler), yıkama sistemine girmemelidir.

Elektrik kesintisi nedeniyle tehlike

Elektrik kesintisinden sonra sistemin kontrolsüz olarak tekrar çalışmaya başlaması, yapısal önlemler nedeniyle mümkün değildir.

Atık su nedeniyle çevre tehlikesi

Yerel atık su bertaraf etme talimatlarına uyulmalıdır.

Bakım ve denetim

Sistemin güvenli bir biçimde çalışmasını garanti edebilmek ve periyodik bakım, denetim ve kontrol sırasında tehlikeleri önlemek için ilgili talimatlara uymak zorunluluğu vardır.

Bakım

Periyodik bakım çalışmaları, konusunda uzman personel tarafından düzenli aralıklarla ve üreticinin talimatlarına uygun olarak gerçekleştirilmek zorundadır. Burada mevcut kurallara ve güvenlikle ilgili beklentilere dikkat edilmelidir. Elektrik sistemindeki çalışmalar sadece bir elektrik teknisyeni tarafından yapılmalıdır.

Tehlike

Yaralanma tehlikesi. Periyodik bakım ve bakım çalışmalanına başlamadan önce sistem kapatılmalı ve izinsiz olarak çalıştırmaya karşı emniyete alınmalıdır. Basınçlı hava kaplanı ve basınçlı hava hatılan sistem kapatıldıktan sonra da basınç altındadır.

Sistemde çalışmaya başlamadan önce basınç mutlaka düşürülmelidir. Bundan sonra periyodik bakım ünitesindeki manometreden basınçsızlık kontrol edilmelidir.

Beklenmeyen bir anda dışan çıkan yüksek basınçlı su huzmesi nedeniyle yaralanma tehlikesi. Yüksek basınç sistemi sistem kapatıldıktan sonra da basınç altındadır. Yüksek basınç sisteminde çalışmaya başlamadan önce basınç mutlaka düşürül-melidir.

Denetim

Bu yıkama sistemi ilk işletmeye almadan önce ve sonra en az altı ayda bir kez uzman bir personel tarafından durumunun güvenliği açısından denetlenmelidir. Bu denetim özellikle:

– haricen görülebilen aşınma ve hasar açısından görsel kontrolü içerir
- Fonksiyon testi
- Selfservis sistemlerde güvenlik tertibatlarının eksiksizliği ve etkinliği hergün çalışmaya başlamadan önce, denetilen tesislerde ihtiyaca göre, ancak en az ayda bir kez.

Orijinal parçaların kullanılması

Sadece üreticinin orijinal yedek parçaları ya da üretici tarafından onaylanmış yedek parçalar kullanın. Aksi halde garanti haklarıniz kaybolacaktır. Bu parçalarla birlikte verilen tüm güvenlik ve kullanım uyarılarına uyun. Bunlar:

• Yedek parçalar ve aşınma parçaları
• Aksesuarlar
• İşletme maddeleri
• Temizlik maddesi.

Sistemin tanımı

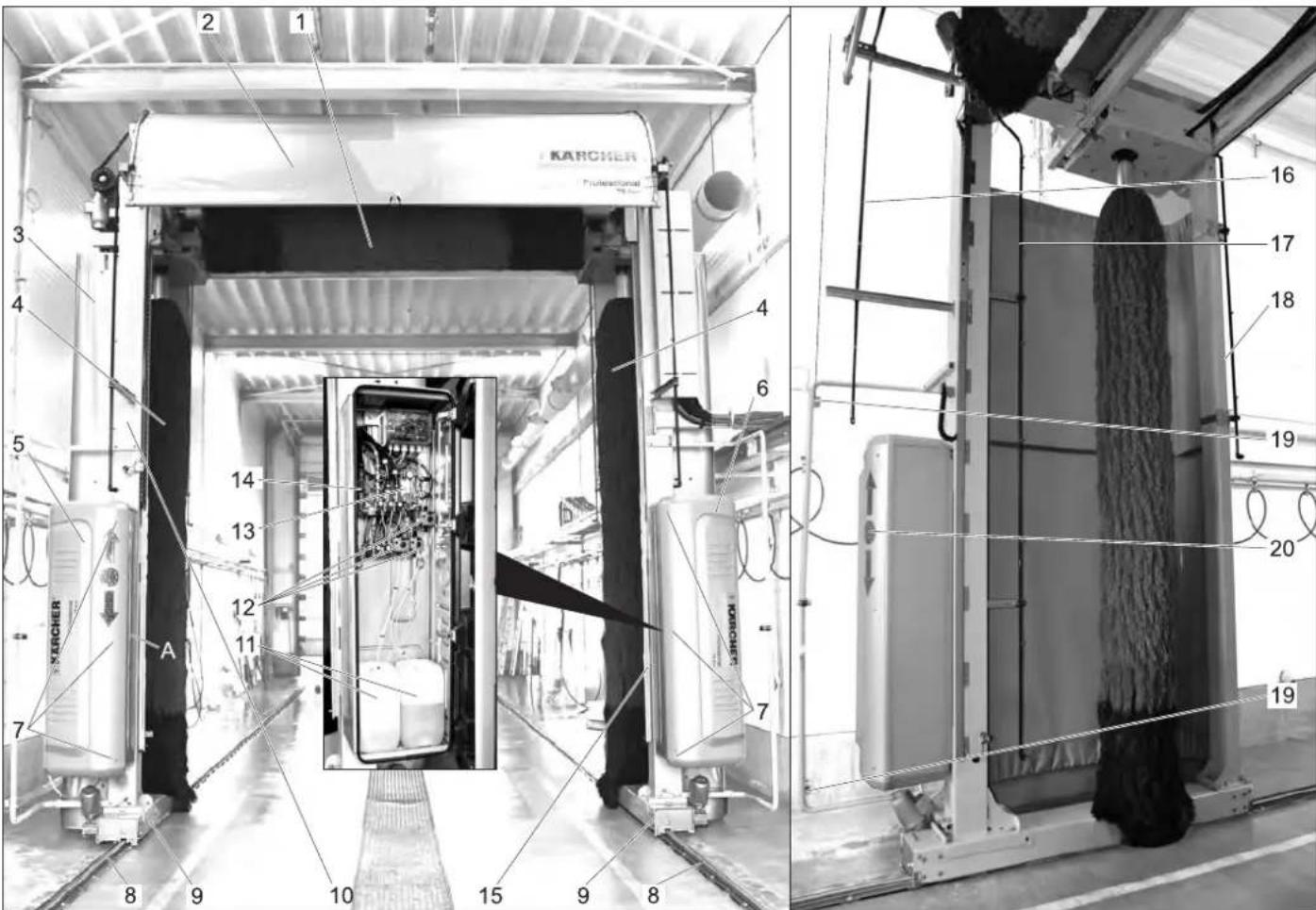

Sisteme genel bakış

1 Tavan fırçası

2 Tavan püskürme koruması (opsiyon)

3 Yan püskürme koruması (opsiyon)

4 Yan fırça

5 Kumanda dolabı

6 Su dolabi

7 Kapı kilidi

8 Hareket rayları

9 Yürüyen aksam

10 Ana sütun 1

11 Temizlik maddesi bidonu

12 Dozaj pompaları

13 Basınçlı hava bakım ünitesi

14 Kir tutucular

15 Ana sütun 2

16 Temiz su, kullanılmış su, şampuan, CTH meme borusu (Kemer A)

17 Temiz su, kullanılmış su, şampuan, CTH köpük meme borusu (Kemer B)

18 Temiz su, kullanılmış su, şampuan, CTH meme borusu (Kemer C, opsiyon)

19 Fotosel

20 Konumlama lambası (opsiyon)

A Kumanda dolabının iç tarafından tip etiketi

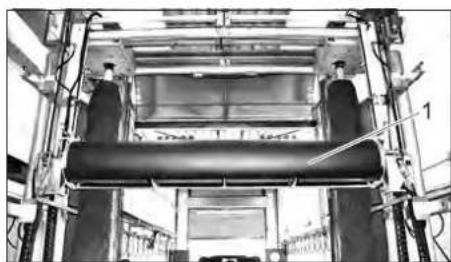

1 Yüksek basınçlı tavan kirişi (Opsiyon)

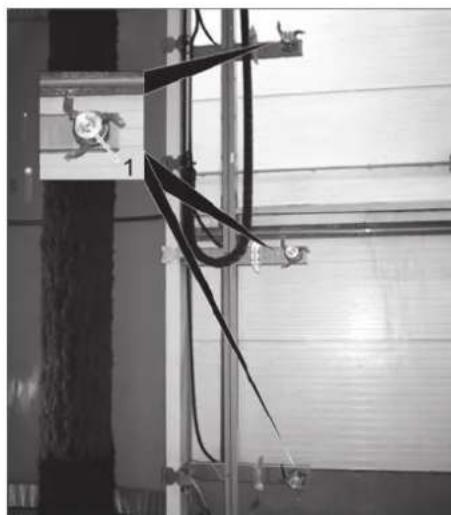

1 Rotor memesi (çevirici), (Opsiyon)

Kumanda elemanları

Acil Kapatma

İnsan, malzeme ve hayvan için tehlike durumunda "ACİL KAPATMA" tuşuna basılarak sistem derhal durdurulmalıdır. Bir "ACİL KAPATMA" tuşunu bulacağınız yerler:

• yıkama kartı / kod okuyucuda,
• Kullanım yerlerinde
  – orada kullanım yeri veya yıkama kartı/kod okuyucu (opsiyon) yoksa yıkama hangarına girişte.

Besleme dağıtıcısı (opsiyon)

1 Ana şalter
2 Hız ön	seçim şalteri
SPEED AUTO	Portal hareket hızı, tavan fırçası/yüksek basınç kirişi normal
SPEED MAN.	Portal hareket hızı, %120...30.
3 Çalışma modu ön seçim şalteri
	Sistem sadece ayarlana çalışma süresi boyunca başlatılabilir.
	Sistem devre dışı
AUTO START	İşletmeci tarafından önceden tanımlanmış bir yıkama programı başlatılır.
4 Kullanım yeri ön seçim şalteri
	Yıkama programları sadece kul-lanım yerinden başlatılabilir.
	Yıkama programları, kullanım yerinden ve yıkama kartı/kod oku-yucudan başlatılabilir.
	Yıkama programları sadece yıka-ma kartı/kod okuyucudan başlat-labilir.

Besleme dağılıcusından sistem açılır ve ka- patılır ve çeşitli çalışma modları seçilir.

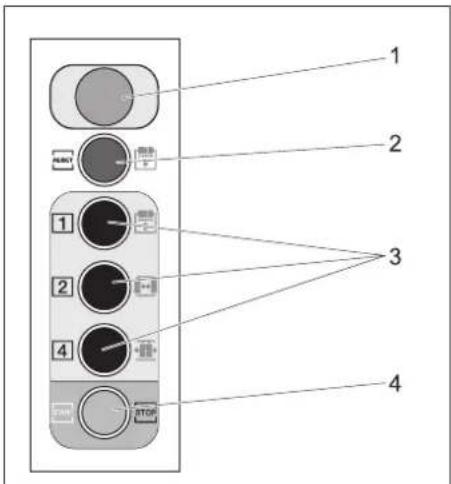

Basic kullanım yeri (opsiyon)

1 Acil Kapama Tuşu
2 "Reset"/elle işlem tuşu
3 Program seçme tuşu/elle müdahale
4 „Start/Stop“ tuşu

Kullanım yeri şu fonksiyonların uygulanması için uygundur:

– Yıkama programlarının başlatılması.
– Elle işlemler yapılması.
– Servis çalışmaları için manüel fonksiyonların uygulanması.

Advanced kullanım yeri (opsiyon)

1 Acil Kapama Tuşu
2 Program seçme anahtarı
3 "Reset" tuşu
4 Ek program tuşları
5 Program seçenekleri tuşları
6 „Start/Stop“ tuşu
7 Elle işlem tuşları

Kullanım yeri şu fonksiyonların uygulanması için uygundur:

• Yıkama programlarının başlatılması.
  – Elle işlemler yapılması.
  – Servis çalışmaları için manüel fonksiyonların uygulanması.
• Ek programlar ve seçeneklerin seçilmesi ve devre dışı bırakılması.

Program seçme anahtarı

	Hiçbir yıkama programı seçil-medi, sistem devre dışı.
1	KAMYON
	Römorklu KAMYON
	Dorse
	Römork solo
	Otobüs
	Küçük taşıyıcı
	Römorklu küçük taşıyıcı
	Mini dorse
	Küçük araç
10	Serbestçe doldurulabilir
11	Serbestçe doldurulabilir

Ek program veya münferit program tuşları

	Köpüklü yıkama
	Yoğun yıkama
	Yüksek basınçlı yıkama
	Basit yıkama

– Bir ek program seçilirse, tuş yanar.

- Ek program, yanan tuşa basılarak devre dışı bırakılabilir.

Seçenekler tuşları

	Spoilerseçilebilir: yıkama öncesinde vesırasında.devre dışı bırakılabilir: yıkamadaönce
	Yükleme paneli duvarıseçilebilir: yıkama öncesinde vesırasında.devre dışı bırakılabilir: yıkamaöncesinde ve sırasında.
	Kamyon aynasıseçilebilir: yıkamada öncedevre dışı bırakılabilir: yıkamadaönce
	Otobüs aynasıseçilebilir: yıkamada öncedevre dışı bırakılabilir: yıkamadaönce
	Orta örtüseçilebilir: yıkama öncesinde vesırasında.devre dışı bırakılabilir: yıkamaöncesinde ve sırasında.
	2 fırçalı yıkama (tavan fırçası hariç)seçilebilir: yıkamada öncedevre dışı bırakılabilir: yıkamadaönce
	EURO kabinseçilebilir: yıkamada öncedevre dışı bırakılabilir: yıkamadaönce
	ABD kabinseçilebilir: yıkamada öncedevre dışı bırakılabilir: yıkamadaönce

– Bir seçenek seçilirse, tuş yanar.

– Seçenek, yanan tuşa basılarak devre dışı bırakılabilir.

Yıkama kartı / kod okuyucu (opsiyonel)

Yıkama programının seçimi, yıkama kartı/kod okuyucunun modeline göre

– bir klavye üzerinden girilerek,

– yıkama kartının üzerinde belirtilmiş olan programla,

– bir kod numarasının girilmesiyle ger- çekleşir.

Bununla ilgili daha ayrıntılı bilgiyi yıkama kartı/kod okuyucunun ayrı verilen kullanım kılavuzunda bulabilirsiniz.

Otomatik/manüel şalteri

1 Ekran
2 SOL tuşu
3 SAG tuşu
4 "OK" tuşu
5 "ESC" tuşu

Temel durumda ekranda aşağıdaki gösterge görülür:

Z100: Toplam
Z101: KAMYON
Z102: Römorklu KAMYON
Z103: Dorse
Z104: Römork
Z105: Tank çekici
Z106: Otomatik
Z107: Otobüs
Z108: Karşı yıkama
Z109: Kısa yol yıkama
Z110: Geçişli yıkama
Z111: Taşıyıcı
Z112: Römorklu taşıyıcı
Z113: Mini dorse
Z114: Küçük araç

Yıkama sayacı, alttaki satır değişimli olarak münferit yıkama programlarının (kamyon, römorklu kamyon...) toplam sayısını gösterir.

→ SAG tuşuna basın.

Z100 =######

T102 =######

Total =######

Foam =######

Z100: Toplam

T102: Köpük
T103: Yoğun yıkama
T104: Yüksek basınçlı yıkama
T105: Basit yıkama
T106: EURO kabin
T107: ABD kabin
T108: Aracın altı
T109: Spoiler
T110: Yükleme paneli duvarı
T111: Kamyon aynası
T112: Otobüs aynası
T113: Orta örtü

Seçenek sayacı, alttaki satır değişimli olarak münferit seçeneklerin (köpük, yoğun...) toplam sayısını gösterir.

→ SAG tuşuna basın.

Z100 =######

Z131 =######

Total =######

Card =######

Başlatma cihazı sayacı, alttaki satır değişimli olarak münferit kartlara (kart 1, kart 2) ait başlat ma cihazının toplam sayısını gösterir.

Not

Bunun yerine güncel arıza mesajları görülürse, "OK" tuşuna basın.

30 dakika boyunca hiçbir tuşa basılmazsa, güncel arıza mesajlar tekrar görüntülenir.

30 dakika dolduktan sonra arıza mesajlar: tekrar gösterilirse, SAG ve "OK" tuşunaavn: anda basın.

Bunun yerine başka bir gösterge görülürse ESC tuşuna 2 saniye boyunca basın.

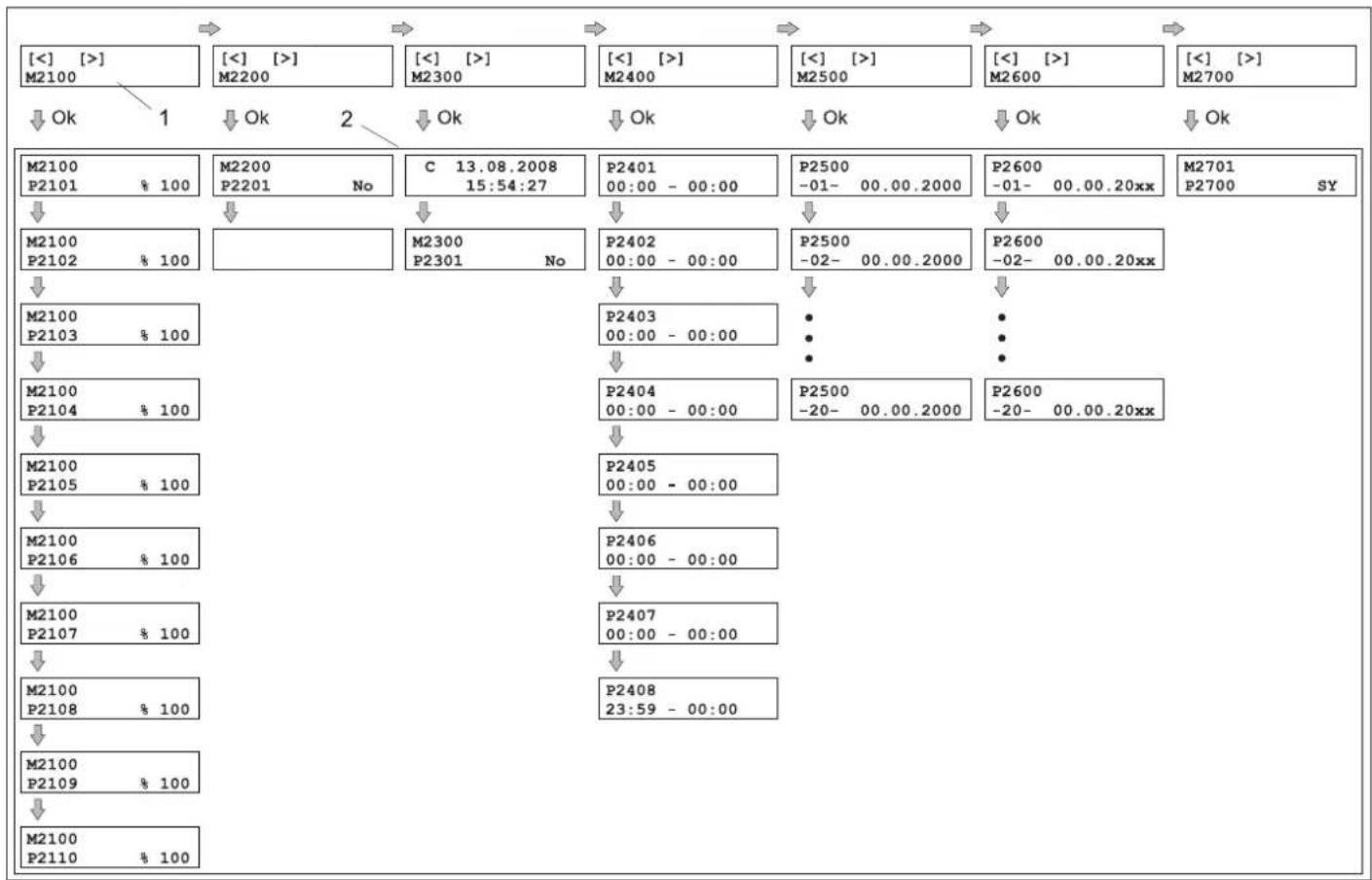

Konfigürasyon menüsü

→ "OK" tuşuna 2 saniyeden daha uzun b süre basın.

13.08.2008 15:54
< M1 M2>
13.08.2008 15:54
< Info Set up>

M1: Bilgi

M2: Konfigürasyon

→ SOL tuşuna basın.

M1000: Hata hafizası

→ SAG tuşuna basın.

[<] [>]
M2000

Select / Choice

Adjust

M2000: Konfigürasyon → "OK" tuşuna basın.

[<] [>]
M2100

Select / Choice

Speed menu

M2001: Hiz

Konfigürasyon menüsüne ulaşıldı:


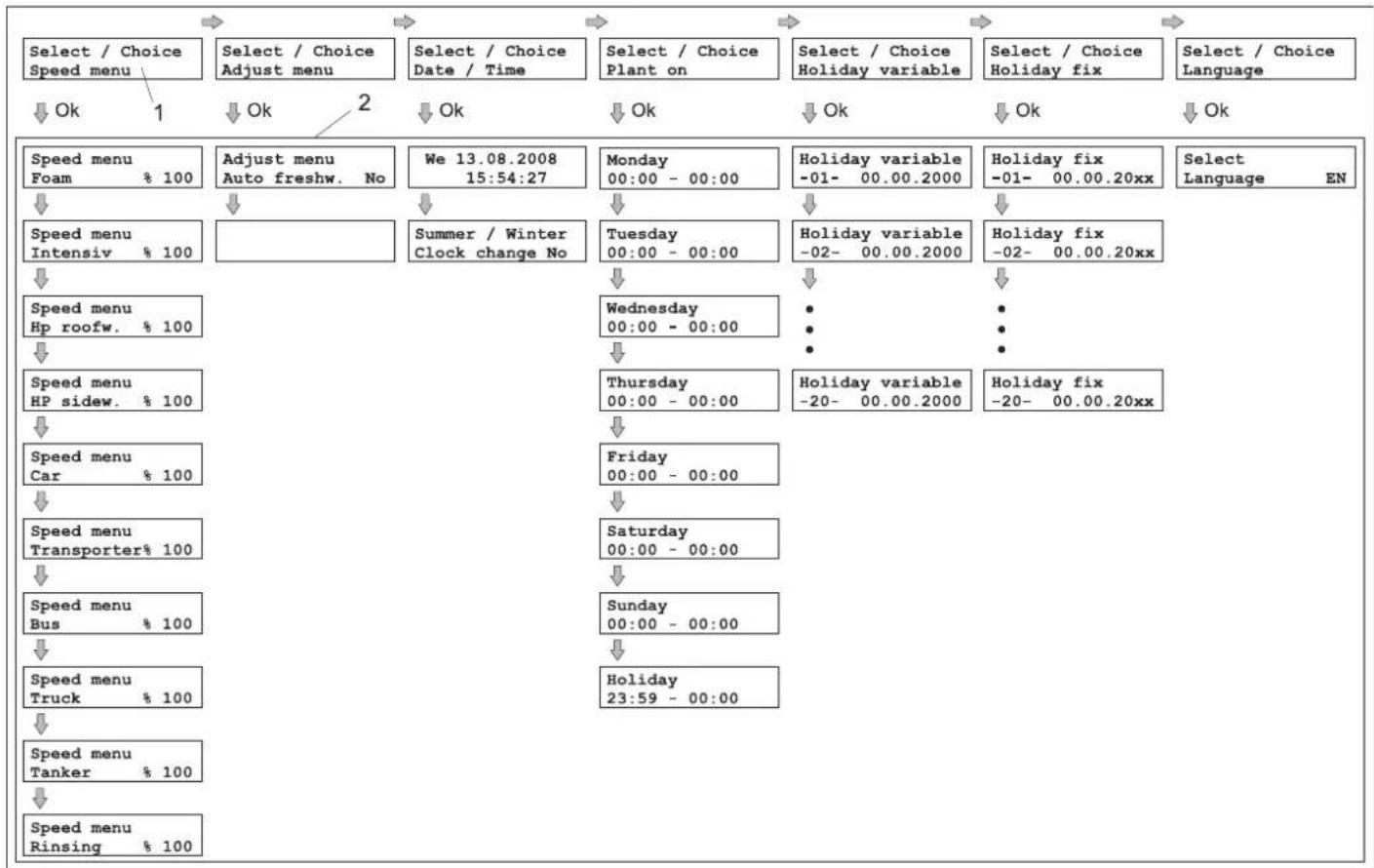


    subgraph Speed menu
        H["Foam % 100"] --> I["Adjust menu Auto freshw. No"]
        I --> J["We 13.08.2008 15:54:27"]
        J --> K["Monday 00:00 - 00:00"]
        K --> L["Holiday variable -01- 00.00.2000"]
        L --> M["Holiday fix -01- 00.00.20xx"]
        M --> N["Select Language EN"]

    end

    subgraph Speed menu Intensiv
        O["HP roofw. % 100"] --> P["Summer / Winter Clock change No"]
        P --> Q["Tuesday 00:00 - 00:00"]
        Q --> R["Holiday variable -02- 00.00.2000"]
        R --> S["Holiday fix -02- 00.00.20xx"]
        S --> T["Speed menu HP sidew. % 100"]
        T --> U["Wednesday 00:00 - 00:00"]
        U --> V["Thursday 00:00 - 00:00"]
        V --> W["Holiday variable -20- 00.00.2000"]
        W --> X["Holiday fix -20- 00.00.20xx"]
        X --> Y["Speed menu Car % 100"]
        Y --> Z["Friday 00:00 - 00:00"]
        Z --> AA["Saturday 00:00 - 00:00"]
        AA --> AB["Sunday 00:00 - 00:00"]
        AB --> AC["Holiday 23:59 - 00:00"]
    end

    subgraph Speed menu Transporter
        AD["Transporter% 100"] --> AE["Speed menu Bus % 100"]
        AE --> AF["Speed menu Truck % 100"]
        AF --> AG["Speed menu Tanker % 100"]
        AG --> AH["Speed menu Rinsing % 100"]
    end

1 Menü maddesi 2 Parametre

Ayarlanacak parametrelerin seçilmesi

→ SOL ve SAG tuşlarıyla menü maddesini seçin.
→ Parametre grubunu "OK" tuşuyla açın.
→ Ayarlanacak parametreyi SOL ve SAG tuşlarıyla seçin.

Bir değişkenli parametrenin ayarlanması

→ "OK" tuşuna basın. Ayarlanabilen değişken yanıp söner.
→ Değişkenin değerini SOL ve SAG tuşuyla ayarlayın. Değişkeni hızlı değiştirmek için tuşu basılı tutun.
→ "OK" tuşuna basarak değeri kaydedin. veya "ESC" tuşuna basarak değişikliği iptal edin.

Birden çok değişkenli parametrenin ayarlanması

→ "OK" tuşuna basın.
Ayarlanabilen değişken yanıp söner.
→ Değişkenin değerini SOL ve SAG tuşuyla ayarlayın.
→ "OK" tuşuna kısa süreli basarak değeri kaydedin ve aynı anda bir sonraki değişkene gidin.
→ Ayarlanan değeri "OK" tuşuna uzun süreli (1 saniye) basarak kaydedin. veya "ESC" tuşuna basarak değişikliği iptal edin.

Menüden çıkış

→ "ESC" tuşuyla menüde geriye doğru yukarı gidilir.

Hizi seçme

Burada, münferit program adımlarının portal hareket hızı ayarlanabilir.

Program bölümü Ayar aralığı
Köpük 30%...150%
Yoğun 30%...150%
HD-HD tavan 30%...150%
HD yan yıkama 30%...150%
OTOMOBİL 30%...120%
Taşıyıcı 30%...120%
Otobüs 30%...120%
Kamyon 30%...120%
Tanker 30%...120%
Yıkama	30%...150%

Ayar seçme

FW Acil çalışma No:

Kullanılmış su rezervi tükenirse, o an yapılmakta olan yıkama temiz suyla devam ettirilir. Yıkama sonunda sistem yıkamaya hazır konumuna geçmez.

FW Acil çalışma Yes:

Kullanılmış su rezervi tükenirse, yıkama modu temiz suyla devam ettirilir. Sistem yıkamaya hazır durumda kalır, bir mesaj yayınlanır.

Tarih / saat seçme

Tarih, saat ve yaz saati değişikliğinin ayarlanması.

Otomatik yaz-kiş saati = YES:

Otomatik geçiş aktif. Yaz saatinin başlangıcı, Mart ayının son Pazar gününde saat 2.00'da. Normal saatin (kış saati) başlangıcı, Ekim ayının son Pazar gününde saat 3.00'da.

Otomatik yaz-kiş saati = NO:

Otomatik saat değişikliği yok.

Çalışma süresini seçme

Kullanım süresi boyunca sistem açıktır. Kullanım süresi dışında sistem kapalıdır.

24 saat açık: Kullanım süresinin başlangıcı ve sonunu aynı değere ayarlayın.

24 saat kapalı: Kullanım süresinin sonunu kullanım süresinin başlangıcından daha erken bir saate ayarlayın.

Tatil günlerini seçme var.

Hareketli boş günler her yıl başka bir tarihte olur ve her yıl yeniden ayarlanmalıdır. Ayarlanan boş günlerde, boş günler için ayarlanan kullanım süresi geçerlidir.

Not

Kullanılmayan boş günler için tarih olarak 00.00.00 ayarlayın.

Tatil günlerini seçme fix

Sabit boş günler her yıl aynı tarihte olur. Ayarlanan boş günlerde, boş günler için ayarlanan kullanım süresi geçerlidir.

Not

Kullanılmayan boş günler için tarih olarak 00.00.XX ayarlayın.

Dili seçme

Burada, bilgi menüsü ekran göstergesinin dili seçilebilir.

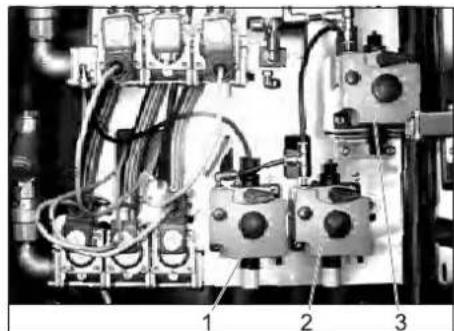

Dozaj pompalarının ayarlanması

1 Şampuan dozaj pompası
2 CTH dozaj pompası (opsiyon)
3 Köpük dozaj pompası (opsiyon)

Dozaj pompaları ile yıkama suyu temizlik maddesi, yıkama programına ve sistemin donanımına göre dozlanır.

Not

Dozaj miktar teknisyen tarafından sistem kurulurken ayarlanır. Genel olarak yeni bir ayarlamaya gerek yoktur.

Dozaj miktarının ayarlanması

Dikkat

Hasar tehlikesi. Dozaj miktarının ayarın sistem dururken değiştirmeyin.

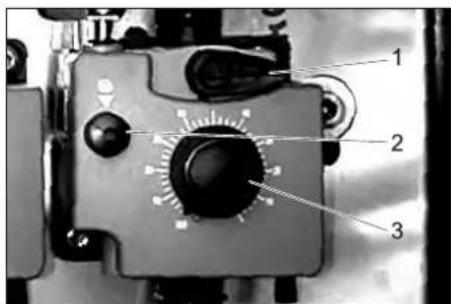

1 Hava boşaltma kolu
2 Hava boşaltma tuşu
3 Dozaj miktarı ayar düğmesi

→ Dozaj pompasını manüel modda açın.
→ Hava boşaltma tuşuna birkaç kez basın ve tuşu bırakın.
→ Dozaj miktarı ayar düğmesini dışarı çekin.
→ Ayar düğmesini istediğiniz değere getirin.
→ Hava boşaltma tuşunu bırakın.
Dozaj miktarı ayar düğmesini içeri bastırın.

Dozaj pompasındaki havanın alınması

Sistemin basınçlı hava beslemesi devrede olmalıdır.

Hava boşaltma kolunu saat yönünün tersine doğru son konuma kadar döndürün.
→ Dozaj miktarını %100'e ayarlayın.
→ Temizlik maddesi, dozaj pompasının alt tarafından hava boşaltma hattından kabarcıksız şekilde çıkana kadar hava boşaltma tuşuna basın.
→ Dozaj miktarını istediğiniz değere ayarlayın.
→ Hava boşaltma kolunu saat yönünde son konuma kadar döndürün.

Teknik Bilgiler

Boyutlar (965 mm fırça çapında)

Sistemin ölçüleri
		TB 36 TB 42 TB 46 TB 50
Yıkama genişliği* mm 2900
Yıkama yüksekliği, 3 fırçalı sistem** mm 3600 4250 4600 5050
Yıkama yüksekliği, 2 fırçalı sistem mm 3600 4155 4585 4995
Üst yapı/tekerleklerin serbest geçiş genişliği mm 3540/3510
Serbest geçiş yüksekliği** mm 3668 4318 4668 5118
Döner fırçalı sistem genişliği* mm 4830
Yan püskürtme korumalı sistem genişliği** mm 5000
Sistem yüksekliği** mm 4539 5189 5539 5989
Tavan püskürtme korumalı sistem yüksekliği** mm Sistem yüksekliği +58 mm
* bir adımda 200 mm azaltılabilir** 3 adımda 100'er mm azaltılabilir*** fırça çapına bağlı olarak +/- 200 mm adapte edilebilir (standart çap 965 mm)

Özellikler

Yıkama fırçaları
Fırça çapı Yan mm 965...		1165
Fırça devri Yan	d/dk	129
Fırça çapı Tavan	mm 965...	1165
Fırça devri Tavan	d/dk	129
Portal hareket hızı	m/dak	0...24
Ses basıncı seviyesi L_pA	dB(A)	79*/75**
Güvensizlik K dB(A) 4*	/3**
* Yüksek basınçlı yan memeler bulunan sistem, temizlenecek araç hariç** Yüksek basınçlı tavan kirişi ve çevirici bulunan sistem; temizlenecek araç ile

Baz sistemin bağlantı değerleri

Elektrik bağlantısı
Voltaj**	V	400 ± %10/3~, P, N
Maks. voltaj dalgalan-ması***	%	5
Frekans	Hz	50
Baz sistem Bağlantı gücü	kW	5,3
Ön sigorta Kumanda dolabı *	A	16
* Geçerli yerel talimatlara uygun olarak yapı tarafından öngörülmelidir** Jeneratörle gerilim beslemesine izin verilmez***Gerilim pikleri izin verilen gerilim dahi-linde olmalıdır
Su bağlantısı
Nominal genişlik	İnc	1
DIN 1988'e göre akış basıncı (100 lt/dakikada)	MPa(bar)	0,4...0,6(4...6)
Sıcaklık	°C	Maksi-mum 50
Basınçlı hava bağlantısı
Nominal genişlik	İnc	1/2
Basınç	MPa(bar)	0,6...0,8(6...8)
Besleme kapasitesi, minimum	l/dk	100
Donma korumasındaki tüketim	l/dk	500
Köpük, yoğun ön püs-kürtmedeki tüketim(yan ve/veya tavan)	l/dk	500

Çalıştırma

Güvenlik uyarıları

İnsan, malzeme ve hayvan için tehlike durumunda Acil Kapatma tuşuna basılarak sistem derhal durdurulmalıdır. Acil Kapatma tuşlarını bulacağını yerler:

• yıkama kartı / kod okuyucuda,
• Kullanım yerinde
  – orada kullanım yeri veya yıkama kartı/kod okuyucu yoksa yıkama hangarına girişte.

⚠ Uyar!

Temizlenecek araç için hasara uğrama tehlikesi. Temizlik maddesi uygulamas:ndan sonra yıkama sisteminde bir arı.za ortaya çıktığında, aracın boyas:na zarar verebilecek uzun etki sürelerinin önlenmesi amacıyla aracın üzerindeki temizlik maddesi sistem kapatıldıktan sonra bol suyla y:kan-malıd:r.

Not

Selfservis araç y:kama sistemlerinde, sistem hakkında bilgi sahibi ve ar.za durumunda olası tehlikeleri önlemek için gerekli önlemleri uygulayabilecek ya da alabilecek bir kişi ulaşılabilir durumda olmalıdır.

Acil kapatmadan sonra açma

→ Acil kapama tuşunun kilidini çekerek açın.
→ Besleme dağılıcıındaki otomatik/manüel şalterini otomatiğe ayarlayın.
→ "Reset" tuşuna 2 saniye boyunca basın. Sistem otomatik olarak temel konuma gi- der.

Not: Araç sistemin içindeyse, bazı durumlarda sistem manüel fonksiyonlarla temel konuma götürülmelidir.

Temel konumda "Start/Stop" tuşu yanar. Sistem çalışmaya hazırlır.

İşletime alma

→ Su ve basınçlı hava kesme valflarını açın.
→ Besleme dağılıcisındaki ana şalteri "1" konumuna getirin.
→ Hızı, kullanım yerini ve çalışma modunu besleme dağılıcisındaki şalterlerden seçin.
→ Otomatik/manüel şalterini otomatiğe ayarlayın.
→ "Reset" tuşuna 2 saniye boyunca basın. Temel konumda "Start/Stop" tuşu yanar. Sistem tekrar çalışmaya hazırlır ve yıkana-cak araç sistemin içine hareket ettirilebilir.

Aracın hazırlanması

△Uyan

Carlite fırçaların kullanılması durumunda, sistem bir yüksek basınç montaj setiyle donatılmışsa araca elle ön temizlik yapılmalıdır.

△Uyar

Araçta hasarlan önlemek için, yıkama sistemini çalıştırmadan önce araçta aşağıdaki önlemlerin alınması gereklidir:
→ Kapılan, camlan ve açılır tavanlar ka- patın.

→ Antenleri içeri bastının, arkaya doğru katlay:n veya sökün. → Büyük ve dışarı taşan aynaları katlay:n. → Arac: gevşemiş parçalar açısından kontrol edin ve bunları sökün, örneğin:

• Süs çitaları,
• Spoyler,
• Tamponlar,
• Kapı kolları,
• Egzoz borulan,
• Rüzgârlıklar,
• Branda halatlan,
• Fitil lastikleri,
• Dışanya monte edilmiş güneşlikler,
• Portbagaj.
• Kayak kutusu.

Aracın içeri hareket ettirilmesi

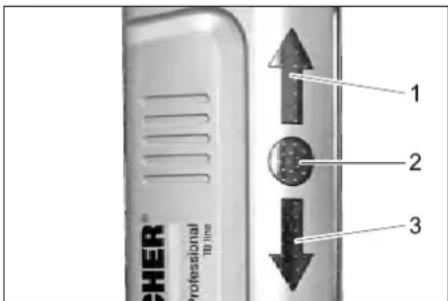

Konumlama lambası (opsiyon)

Konumlama lambası, aracın doğru şekilde konumlanması konusunda müşteriyi destekler.

1 İleri sürme
2 Durma, pozisyon doğru
3 Geriye doğru sürüş
→ Aracı düz ve hareket raylarının arasına merkeze getirin.

Pozisyona getirildikten sonra

→ Motoru stop edin.
→ Vitese takın. Otomatik şanzımanda „P“ konumunu seçin.
→ El frenini çekin.
→ „Aracın hazırlanması“ bölümündeki uyarılara uyulup uyulmadığını kontrol edin.
→ Aracı terk edin (herkes) ve yıkama programını başlatın. Uyarı: Kısa yıkama, karşı yıkama, geçişli yıkama ve otomatik başlatmada araçtan çıkmayın.

Programi başlatın

Yıkama kartı / kod okuyucuda (opsiyonel)

Bir yıkama kartı/kod okuyucu ile çalıştırma, yıkama kartı/kod okuyucu için ayrı verilen kullanım kılavuzunda açıklanmaktadır.

Adv. kullanım yeri ile (opsiyon)

→ Program seçme şalterini istediğiniz programa getirin.
→ İstediğiniz ek program tuşuna basın.
→ İstediğiniz program seçeneği tuşuna basın.
→ „Start/Stop“ tuşuna basın.

Yıkama süreci başlatılır.

Basic kullanım yeri ile (opsiyon)

→ Arzu edilen programı seçmek için bir veya daha fazla tuşa basın. (bkz. aşağıdaki tablo

→ „Start/Stop“ tuşuna basın. Yıkama süreci başlatılır.

Programi durdurma

→ „Start/Stop“ tuşuna basın.
Yıkama programı durdurulur.
→ „Start/Stop“ tuşuna tekrar basın. Yıkama programı devam ettirilir.

Elle yapılan müdahale

Yıkama programı devam ederken aşağıdaki manüel müdahaleler yapılabilir.

	Tavan fırçası/tavan kirişi kilidini çözün, tavan fırçasını indirin**.
	Tavan fırçasını yukarı hareket et-tirin, kilidi aşağı doğru devreye sokun.
	Yan fırçaları içeri hareket ettirin, kilidi çözün.
	Tavan fırçasını dışarı hareket et-tirin, kilidi içeri doğru devreye so-kun.
	Portalı geriye hareket ettirin**.(Basic kullanım yeri hariç)
	Portalı ileri hareket ettirin**.(Basic kullanım yeri hariç)

** Hareket, sadece hiçbir yıkama programı seçilmemişse uygulanır.

Kilit, karşı yöndeki tuşa kısa süreli basılarak devre dışı bırakılır.

Yıkama bölümünü ileri doğru iptal edin/zamanından önce bitirin (sadece Adv. kullanım yeri).

→ Program bölümü devam ederken „Start/Stop“ tuşuna basın. Sistem hareketsiz kalır.
→ Portalı ters yönde geri hareket ettirme tuşuna basın.
→ „Start/Stop“ tuşuna basın. Sistem ileri doğru yıkamayı iptal eder ve geriye doğru yıkama ile devam eder.

Program sonu

Yıkama programı sona erdiğinde yıkana- cak araç sistemden dışarı hareket ettirilebi- lir. Konumlama lambası, ileri doğru çıkış veya geriye doğru çıkışı gösterir.

Kapı kumanda (opsiyon)

Hangar kapıları, portal kumandası ve kapı kumandası opsiyonu üzerinden sinyallerle devreye sokulur. Yaz kapı kumandası ve kış kapı kumandası olarak iki tür kumanda vardır.

Yaz kapı kumandası

– Yıkamaya başlamadan önce kapılar açıktır. Araç içeri hareket ettirilebilir.
– Yıkamanın başlamasıyla kapılar kapatılır.
– Yıkama sona erdikten sonra kapılar açılır ve açık kalır.

Kış kapı kumandası

– Yıkama başlamadan önce giriş kapısı kapalıdır ve araç girerken açılmak zorundadır. Bu örneğin, yıkama kartı okuyucusuna bir yıkama kartı takılarak gerçekleştirilebilir.
– Yıkamanın başlatılmasıyla (örneğin yıkama kartı okuyucusundaki „Start“ tuşuna basılır) giriş kapısı kapatılır.
– Yıkama sona erdikten sonra çıkış kapı- sı açılır ve aracın dışarı çıkmasından sonra tekrar kapatılır.

Kullanım dışında

Kısa süreli devre dışı bırakma

→ Çalışmakta olan yıkama programını durdurun.
Ana şalteri "0" konumuna getirin.

Uzun süreli durdurma

→ Çalışmakta olan yıkama programını durdurun.
→ Ana şalteri "0" konumuna getirin.
→ Su besleme hattını kapatın.
→ Basınçlı hava besleme hattını kapatın. Durma süresince don tehlikesi mevcutsa:
→ İçinde su bulunan tüm hatlardan suyu boşaltın.

Donma emniyeti tertibatı vasıtası ile devre dışı bırakma (opsiyonel)

△Uyar1

Sistem için hasar tehlikesi. Donma emniyeti tertibatı sadece ana şalter açıkken ve acil kapatma tuşlarına basılmamışsa çalışır.

Manüel donmaya karşı emniyet

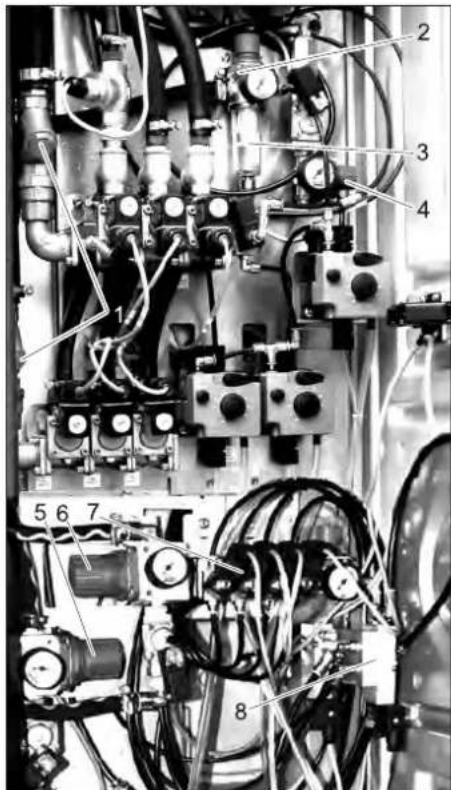

Manüel donma koruma tertibatının el valfları teknik bölümde yer alır.

→ Temiz su ve kullanım suyu için el valflarını (opsiyon) kapatın.
→ Manüel modda (Bkz. "Bakım ve Temizlik/Manüel mod) Grup 7/1'de donma korumasını başlatın, kumanda, üfleme işlemini başlatır.
→ Donma koruması için basınçlı havayı basınçlı hava hattındaki el valfını açarak serbest bırakın.
Her zaman sadece bir el valfını açın (arka arkaya temiz su, kullanılmış su, yüksek basınç).
→ Su boşaltma işleminin bitiminden sonra donma koruması için basınçlı hava el valfını kapatın.

Dona karşı manüel korumadan sonraki ilk işletme almada temiz su ve kullanım suyu için el valflarını (opsiyon) açın.

Dona karşı otomatik koruma

Asgari sıcaklığın altına düşüldüğünde:

– çalışmakta olan yıkama programı sonu- na kadar götürülür.
– Bundan sonra portalın hortumlarına ve memeli borularına basınçlı hava basılır
– Bundan sonra bir yıkama programı başlatlamaz.

Sistemin dona karşı otomatik koruma ile durdurulması durumunda dona karşı önleyici koruma önlemleri alınacaksa, bunun için şantiye tarafından ek bir şalter monte edilebilir.

Don tehlikesinin geçmesinden sonra sistem otomatik olarak tekrar çalışmaya hazır hale gelir.

Ek donma koruması önlemleri

Dikkat

Don anında zarar görme tehlikesi. Donma tehlikesi varsa, dozaj pompaların boşaltın ve temizlik maddesi bidonunu sistemden ç:kartın ve donma güvenliği olan bir yerde depolay:n.

Otomatik donma korumas: tertibatında da bu önlemler gereklidir.

→ Dozaj pompalarının emme hortumlarını temizlik maddesi bidonlarından çıkartın.
Dozaj pompalarını boşaltın. (Boşaltma işlemi, dozaj pompalarının havasının alınma-

sıyla aynı şekilde uygulanır, bkz. "Dozaj pompalarının havasının alınması").

→ Temizlik maddesi bidonunu sistemden çıkartın ve donma güvenliği olan bir yer de depolayın.

Bakım ve koruma

Bakım uyarıları

Çalışma güvenli sağlanmış bir sistemin temeli, aşağıdaki bakım planına göre düzenli bakım yapılmasıdır.

Sadece üreticinin orijinal yedek parçaları ya da üretici tarafından onaylanmış yedek parçalar kullanın:

– Yedek parçalar ve aşınma parçaları

• Aksesuar parçaları
• İşletme maddeleri
• Temizlik maddesi

Tehlike

Elektrik çarpma tehlikesi.

Sistemi gerilimsiz duruma getirin, bu amaçla Acil Kapatma ana şalterini „0“ konumuna getirin ve tekrar açmaya karşı emniyete alın.

Beklenmeyen bir anda dışarı çıkan yüksek basınçlı hava nedeniyle yaralanma tehlikesi. Basınçlı hava kabı ve basınçlı hava hatları sistem kapatıldıktan sonra da basınç altındadır. Sistemde çalışmaya başlamadan önce basınç mutlaka düşürülmelidir. Beklenmeyen bir anda dışarı çıkan yüksek basınçlı su huzmesi nedeniyle yaralanma tehlikesi. Yüksek basınç sisteminde çalışmaya başlamadan önce basınç mutlaka düşürülmelidir.

Fırlayan parçalar veya kir nedeniyle gözlerde yaralanma tehlikesi. Dönmekte olan fırçaların yakınında durmayın. Periyodik bakım sırasında koruyucu gözlük takın.

Muayene, periyodik bakım ve bakım çalışmalarını kimler yapabilir?

İşletmeci

"İşletmeci" uyarılı çalışmalar, sadece yıka-ma sistemlerinde güvenli bir şekilde kullanabilen ve bu sistemlere bakım yapabilen eğitimli kişiler tarafından yapılmalıdır.

Müşteri hizmeti

"Müşteri hizmetleri" uyarılı çalışmalar, sa- dece Kärcher müşteri hizmetleri montajcı-ları tarafından yapılmalıdır.

Bakım sözleşmesi

Sistemin güvenli bir şekilde çalışmasını garanti etmek için, bir bakım sözleşmesi yapmanızı öneriyoruz. Lütfen yetkili Kärcher müşteri hizmetlerine başvurun.

Yıkama bölümünün temizlenmesi

Yıkama bölümünün temizlenmesi için RM 841 ASF yıkama bölümü ve kaldırım temizleyicisi uygundur.

Manuel modu

Kendi güvenliğiniz ve diğer kişilerin güvenliği için, periyodik bakım ve bakım çalışmaları sırasında sistem kapalı olmalıdır. Bu, sistemin belli parçalarının periyodik bakım ve bakım çalışmaları sırasında hareket ettirilmesini gerektirir. Bunun için „Manüel çalışma“ modu öngörülmüştür. Manüel mod, bunun için öngörülmüş Basic kullanma yerinde uygulanır.

Tehlike

Kendi güvenliğiniz ve diğerlerinin güvenliği için aşağıdaki çalışma adımlarının sıralamasına uyun.

→ Aracı sistemden dışarı çıkartın.
→ Sistemde insan veya hayvan bulunmadığından emin olun.
→ Sistemi açın.
→ Manüel modu açın.
→ Sistem parçalarını hareket ettirin.
→ Sistemi kapatın ve tekrar açılmaya karşı emniyete alın.
→ Periyodik bakım ve bakım çalışmalarını yapın.

△Uyar

Sistem ve araçta hasar tehlikesi. Manüel modu temizlik için kullanmayın.

Manüel modun etkinleştirilmesi

→ Otomatik/manüel şalterini manüele ayarlayın. Manüel mod etkinse, konumlama lambasındaki Stop ve kullanma yerindeki "Reset" tuşu yanıp söner.

Basic kullanım yerinin manüel modu

Not

Basic kullanım yeri ile tüm manüel fonksiyonlar uygulanamaz. Manüel fonksiyonların uygulanması için Adv. kullanım yerine ihtiyaç duyulur.

Grup seçimi

Manüel fonksiyonlar 1 ila 7 gruba dağıtılmıştır.

→ Arzu edilen grubun tuşuna veya tuş kombinasyonuna (birlikte) basın.

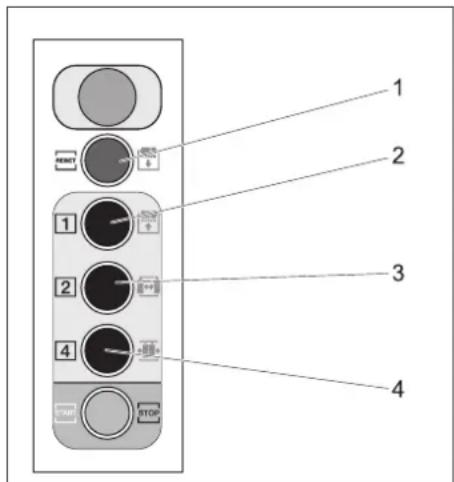

1 "Reset" tuşu
2 "1" tuşu
3 "2" tuşu
4 "4" tuşu

		Tuş
Grup 1 2 4
1 Tavan fırçası X
2 Yan fırçalar X
3 Yüksek basınç, yoğun		X	X
4 Portal X
5 S u X		X
6 Sinyaller, kart oku-yucu, lamba			X	X
7 Antifriz (Opsiyon) X X X

"Reset" tuşu ve konumlama lambasının (opsiyon) yanıp sönme sırası, seçilen grubu gösterir.

Grup kapatma

→ "Reset" kısa süreli tuşuna basın.

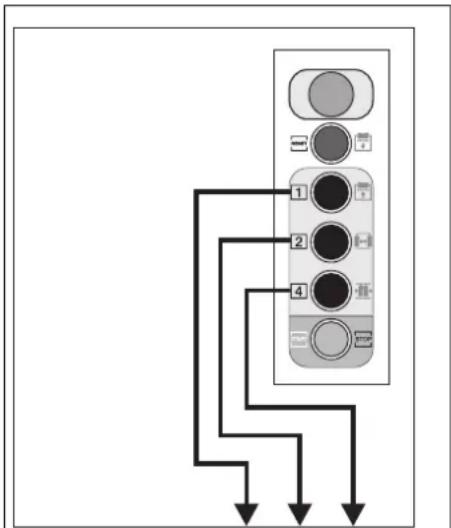

Fonksiyonun seçilmesi

→ Arzu edilen fonksiyonun tuşuna veya tuş kombinasyonuna (birlikte) basın.

• I: Fonksiyon, ilgili tuşa basıldığı sürece aktiftir.
• 0-l: Fonksiyon tuşa ilk basıldığında açılır ve bir sonraki basısta tekrar kapatılır.

Grup 1, tavan fırçası		Tuş
Fonksiyon		1	2	4
Tavan fırçası ileri doğru döner	0-I X
Tavan fırçası geriye doğru döner	0-I		X
Tavan fırçasını indirme	I	X	X
Tavan fırçasını kaldırma	I			X
Tavan fırçası/tavan kiri-şi Hızlı hareket	I	X		X

Grup 2, yan fırçalar		Tuş
Fonksiyon		1	2	4
Yan fırçalar ileri doğru döner	0-I X
Yan fırçalar geriye doğ- ru döner	0-I		X
Yan fırça 1'i içeri sokma	I	X	X
Yan fırça 1'i dışarı çi- kartma	I			X
Yan fırça 2'yi içeri sok- ma	I	X		X
Yan fırça 2'yi dışarı çi- kartma	I		X	X
Dokunmatik mod, yan fırçalar	I	X	X	X

Grup 3, yüksek basınç, yo-ğun		Tuş
Fonksiyon		1	2	4
Yüksek basınç Tavan	0-I X
Yüksek basınç Yan	0-I		X
Tavan kirişini indirme I	X	X
Tavan kirişini kaldırma I				X
Tavan kirişini çevirme, ön	0-I	X		X
Tavan kirişini çevirme, arka	0-I		X	X
Yoğun, yan	0-I X	X	X

Grup 4, portal		Tuş
Fonksiyon		1	2	4
Portal ileri	I	X
Portal geriye	I		X
Portal Hızlı hareket	0-I X	X
(Makineyi başlangıç ayarına getirme)	I			X

Grup 5, su		Tuş
Fonksiyon		1	2	4
CTH dozaj pompası, ke-mer ön (A)	0-I X
CTH dozaj pompası, ke-mer arka (C)	0-I		X
Köpük (B)	0-I X	X
Fırça sulama Kullanıl-mış su A+B+(C)	0-I			X
Fırça sulama Temiz su A+B	0-I X		X
Durulama düzeneği Te-miz su C	0-I		X	X
Şampuan dozaj pompası	0-I X	X	X
Grup 6, sinyaller, kart okuyucu, lamba		Tuş
Fonksiyon 1 2 4
Alarm 0-I X
Yıkamaya hazır 0-I X
Yıkama devam ediyor 0-I X X
Don alarmı 0-I X
İleri lambası 0-I X X
Stop lambası 0-I X X
Geri lambası	0-I X	X	X

Grup 7, donma koruması		Tuş
Fonksiyon 1 2 4
Donma korumasını baş- latma	I	X
Temiz su hava valfı	0-I X
Kullanılmış su hava valfı	0-I X	X
Taban yıkama hava valfı	0-I			X
Yoğun temizleyici hava valfı	0-I X	X
Yüksek basınç 1 hava valfı	0-I X	X
Yüksek basınç 2 hava valfı	0-I X	X	X

Adv. kullanım yeri manüel mod

1 Program seçme anahtarı
2 "Reset" tuşu
3 Fonksiyon tuşu

Grup seçimi

Gelişmiş manüel fonksiyonlar 1 ila 9 gruba dağıtılmıştır.

→ Program seçme şalterini uygun rakama döndürün.

"Reset" tuşunun yanıp sönme sırası, seçilen grubu gösterir.

Fonksiyonun seçilmesi

→ Uygun rakama sahip fonksiyon tuşuna basın.
- I: Fonksiyon, ilgili tuşa basıldığı sürece aktiftir.
- 0-l: Fonksiyon tuşa ilk basıldığında açılır ve bir sonraki basısta tekrar kapatılır.

Grup 1, tavan fırçası
Tavan fırçası ileri doğru döner	0-1 1
Tavan fırçası geriye doğru döner	0-1 2
Tavan fırçasını indirme	1	3
Tavan fırçasını kaldırma	1	4
Tavan fırçası/tavan kirişi Hızlı hareket	1	5
Güç ölçeri sıfırlama 1 8

Grup 2, yan fırçalar
Yan fırçalar ileri doğru döner	0-I 1
Yan fırçalar geriye doğru döner	0-I 2
Yan fırça 1'i içeri sokma	I	3
Yan fırça 1'i dışarı çıkartma	I	4
Yan fırça 2'yi içeri sokma	I	5
Yan fırça 2'yi dışarı çıkartma	I	6
Dokunmatik mod, yan fırçalar	I	7

Grup 3, yüksek basınç, yoğun
Yüksek basınç Tavan	0-1 1
Yüksek basınç Yan	0-1 2
Tavan kirişini indirme	1	3
Tavan kirişini kaldırma	1	4
Tavan kirişini çevirme, ön	0-1 5
Tavan kirişini çevirme, arka	0-1 6
Yoğun, yan	0-1 7
Yoğun, tavan	0-1 8

Grup 4, portal
Portal ileri	I	1
Portal geriye	I	2
Portal Hızlı hareket	0-I	3
(Makineyi başlangıç ayarına getirme)	I	4

Grup 5, su
CTH dozaj pompası, kemer ön (A)	0-I 1
CTH dozaj pompası, kemer arka (C)	0-I 2
Köpük (B)	0-I 3
Fırça sulama Kullanılmış su A+B+(C)	0-I 4
Fırça sulama Temiz su A+B	0-I 5
Durulama düzeneği Temiz su C	0-I 6
Şampuan dozaj pompası	0-I 7
Köpük dozaj pompası 0-I 8

Grup 6, sinyaller, kart okuyucu, lamba
Alarm	0-1 1
Yıkamaya hazır	0-1 2
Yıkama devam ediyor	0-1 3
Don alarmı	0-1 4
Ileri lambası	0-1 5
Stop lambası	0-1 6
Geri lambası	0-1 7
Lamba testi	0-1 8

Grup 7, donma koruması
Donma korumasını başlatma	1	1
Temiz su hava valfı	0-1 2
Kullanılmış su hava valfı	0-1 3
Taban yıkama hava valfı	0-1 4
Yoğun temizleyici hava valfı	0-1 5
Yüksek basınç 1 hava valfı 0-1 6
Yüksek basınç 2 hava valfı 0-1 7
Yüksek basınç 3 hava valfı 0-1 8

Grup 8, taban yıkama
Taban yıkamayı başlatma	0-I 1
Pompa 1 değiştirme valfı	0-I 2
Pompa 2 değiştirme valfı	0-I 3

Grup 9, kapı kumandası
Kapı 1'i açma	I	1
Kapı 1'i kapatma	I	2
Kapı 2'yi açma	I	3
Kapı 2'yi kapatma	I	4
Kapı 1, kırmızı lamba	0-I	5
Kapı 1, yeşil lamba	0-I	6
Kapı 2, kırmızı lamba	0-I	7
Kapı 2, yeşil lamba	0-I	8

Bakım planı

Periyot Çalışma İlgili yapı grubu Arızanır		giderilmesi Kimin ta-		rafından
Her gün Güvenlik tertibatlarının kon-trolü		Tüm kullanma yerlerindeki Acil Kapatma tu-su, yıkama kartı/kod okuyucu, sistemdeki tüm diğer Acil Kapatma tuşları, küçük han-garlarda emniyet şalterleri	Yıkama programını başlatın, Acil Kapatma tuşu veya emniyet şalterine basın, sistem durmalıdır, sonra kullanma yerlerindeki kumanda gerilimi/te-mel konum tuşuna basın.	İşletmeci
		Kullanım bilgilerini içeren levhalar ve yıkama yerinde usulüne uygun kullanım	Levhaları tam ve okunur olmaları açısından kon-trol edin. Hasarlı levhaları değiştirin.	İşletmeci
		Temizlik maddesinin doluluk seviyesini kontrol edin	Temizlik maddesi için kap, sürüş yönüne göre sağdaki sütunda	Gerekirse doldurun veya değiştirin İşletmeci
		Püskürtme memelerini tıkan-ma açısından kontrol edin	Taban yıkama sisteminde (opsiyon) sütun-lardaki memeli boruların üst tarafından me-meler ve yüksek basınç memeleri (opsiyon)	Görsel kontrol (püskürtmeyi değerlendirin), gere-kiyorsa temizleyin. Dikkat, memeleri karıştırma-yın! Memeleri tek tek çıkartın, basınçlı havayla temizleyin, tekrar vidalayın.
		Fotoselleri temizleyin Tüm fotoseller (Şekil 2 ve 9) Fotoselleri yumuşak, ne-	emli bir bezle, temizlik maddesi kullanmadan, hafifçe bastırarak silin.	İşletmeci
		Görsel kontrol Tüm limit şalte'leri (Şekil 2 ve 8) Mekanik hasar ve sağlam oturma açısından kon-trol.Limit şalteri ve kumanda elemanı arasındaki me-safe 5 mm olmalıdır.Limit şalteri devreye girince, takılmış olan ışıklı di-yot yanmalıdır.	İşletmeci
			Emniyet şalterinin yayı (Resim 8) Aktüatörü aşağıya doğru bastırın ve yayların ak-tüatörü tekrar yukarı bastırıp bastırmadığını kon-trol edin.	İşletmeci
		Fırça merdanelerini yabancı madde açısından kontrol edin	Yan fırçalar, tavan fırçası Görsel kontrol, mu temelen mevcut olan yabancı maddeleri çıkartın, kirlenmiş fırçaları yüksek ba-sınçlı temizleyicilerle temizleyin.	İşletmeci
		Su beslemesini kontrol edin	Çalkalama ve püskürtme devreleri	Manüel modda suyu bağlayın ve araç yıkamaya yetecek kadar suyun bulunup bulunmadığını kon-trol edin. Suyun çok az olması veya hiç olmaması yıkanacak araçta hasarlara neden olabilir.
		Fonksiyon testi	Konumlama lambası	Fotoselleri "Pozisyon 1" ve "Pozisyon 2" (Bkz. Resim 2) kesin. Konumlama lambası sinyallere uygun şekilde göstermelidir.
her hafta ya da 500 yıka-madan sonra	Yıkama fırçalarının durumu-nun kontrolü	Tavan fırçası merdaneleri ve yan fırça mer-daneleri	Fırça milini düzgün çalışma açısından kontrol edin, fırçayı sağlam oturma açısından kontrol edin, fırçayı aşınma açısından kontrol edin (mini-mum kıl boyu: yeni durumda 30 mm) gerekiyorsa değiştirin.PE fırçalarını her 15000 ila 25000 yıkamada, Carlite fırçaları her 35000 ila 45000 yıkamada müşteri hizmetlerine değiştirir.	İşletmeci/müşteri hiz-metleri
	Sadece köpüksüz sistemlerde Suyu boşaltın	Ana direk 2'deki su ayıncının tahliye valfı (resim 11)	Tahliye valfını açın. Su ayırciya su akmasını bekleyin. Tahliye valfını kapatın.	İşletmeci
	Hortumlara ve borulara sız-dırmazlık kontrolü yapın	Besleme hattındaki ve portaldeki hortumlar	Görsel kontrol	İşletmeci/müşteri hiz-metleri
	Fonksiyon testi	Yüksek basınçlı tavan kirişindeki emniyet şalterinin hareket makaraları (resim 10)	Çalışma makaralarında rahat hareket kontrolü yapın.	İşletmeci
1000 yıkama-dan sonra	Bakım kitabına göre birinci kontrolü yaptırın.
her ay ya da 2000 yıkama-dan sonra	Filtreyi temizleyin Temizlik ma-dddesi kaplarında temizlik ma-ddesi emme filtresi		Temizlik maddesi kabının kapağını açın, emme hortumlarının filtresini temiz suyla çalkalayın.	İşletmeci
	Kir tutucuyu temizleyin.	Kir tutucu Kullanma suyu (opsiyon), Kir tutu-cu Temiz su (Şekil 1)	Su beslemeyi kapatın, kir tutucunun kapağını çt-kartin, filtreyi suyla çalkalayın, filtreyi tekrar takın ve kapağı vidalayın.	İşletmeci
	Görsel kontrol Tavan fırçasının yassı kayışı, yüksek ba-sınçlı tavan kirişi, yan fırçanın dişli kayışı		Mekanik hasar ve kopma kontrolü, gerekirse ka-yışları değiştirin.	Müşteri hiz-meti
altı ayda bir ya da 5000 yıka-madan sonra	Enerji beslemenin kontrol edilmesi	Kablo ve hortumlar: enerji desteğinde veya enerji zincirinde veya kablo taşıyıcısında	Görsel kontrol: Hortumların ve kabloların duru-mu, hortumların ve bağlantı elemanlarının sızdır-mazlığı. Hareketli arabanın kablo taşıyıcısında rahat hareket edip etmediğini kontrol edin.	İşletmeci
Yılda bir kez ya da 10000 yıkamadan sonra	Bakım kitabına göre kontrolü yaptırın.

1 Kir tutucular
2 Bakım ünitesi
3 Su ayırici
4 Basınç düşürücü
5 Yoğun tavan basınç düşürücü
6 Yoğun yan basınç düşürücü
7 Yüksek basınçlı tavan kirişini döndürme pnömatik valfları
8 Yan/tavan yüksek basınç geçişi pnömatik valfları

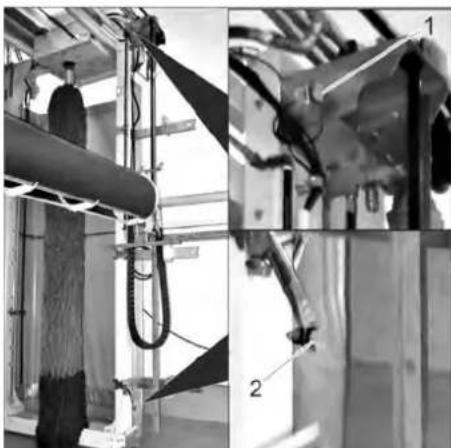

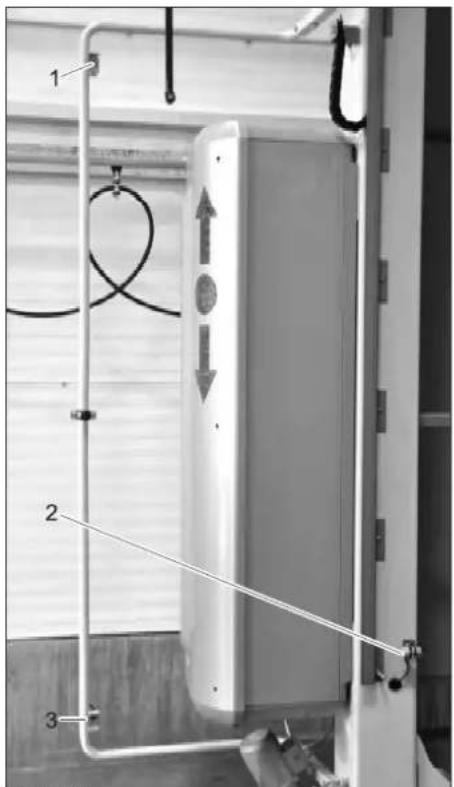

1 Fotosel Pozisyon 2 üst
2 Limit şalteri Tavan fırçası alt (DBU)
3 Fotosel Pozisyon 2 alt

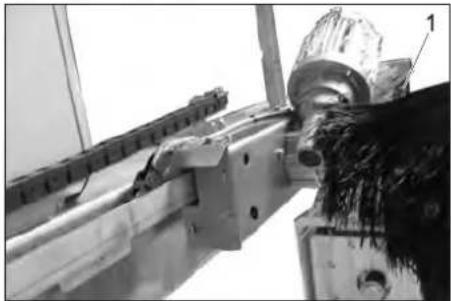

1 Limit şalteri Tavan fırçası üst (DBO)

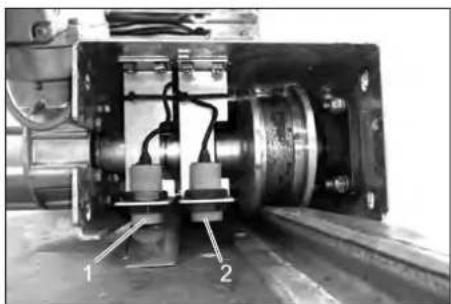

1 Limit şalteri Harekete başlama (PFA)
2 Limit şalteri Hareket sonu (PFE)

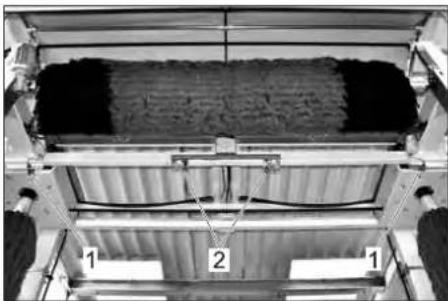

1 Yan fırça dış limit şalteri
2 Yan fırça iç limit şalteri

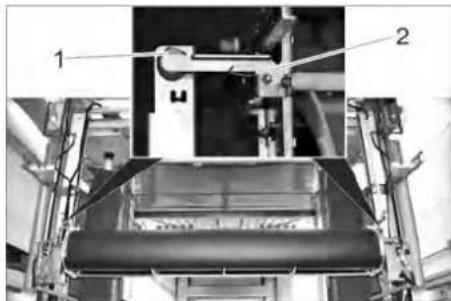

1 Yüksek basınçlı tavan kirişi üst limit şalteri (HdO)
2 Yüksek basınçlı tavan kirişi alt limit şalteri (HdU)

1 Yüksek basınçlı tavan kirişi emniyet şalterinin limit şalteri

2 Yay

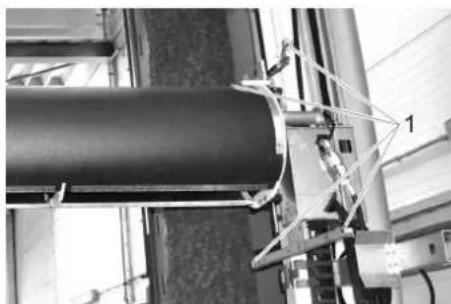

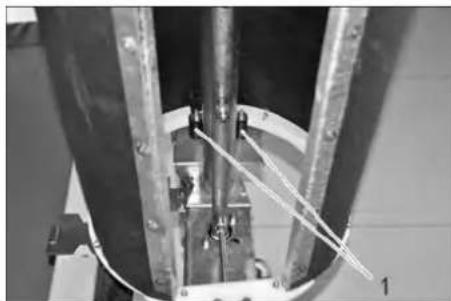

1 Yüksek basınçlı tavan kirişinin fotoselleri

Elektrik çarpma tehlikesi.

Elektrik sistemindeki çalışmalar sadece bir elektrik teknisyenleri tarafından yapılmalıdır. Tüm çalışmalarda sistemi gerilimsiz duruma getirin, bu amaçla Acil Kapatma ana şalterini „0“ konumuna getirin ve tekrar aç-maya karşı emniyete al:n.

Arızaları kimler gidermelidir?

işletmeci

"İşletmeci" uyarılı çalışmalar, sadece yıkama sistemini güvenli bir şekilde kullanabilen ve bu sisteme bakım yapabilen eğitimli kişiler tarafından yapılmalıdır.

Elektrik teknisyenleri

Sadece ve sadece elektrik tekniği alanında mesleki eğitim almış kişiler.

Müşteri hizmeti

"Müşteri hizmetleri" uyarılı çalışmalar, sadece Kärcher müşteri hizmetleri montajcıları ya da Kärcher'in yetki verdiği montajcılar tarafından yapılmalıdır.

Tehlike

Elektrik çarpma tehlikesi.

Sistemi gerilimsiz duruma getirin, bu amaçla Acil Kapatma ana şalterini „0“ konumuna getirin ve tekrar açmaya karşı emniyete al:n.

Beklenmeyen bir anda dışarı çıkan yüksek basınçlı hava nedeniyle yaralanma tehlike-

si. Basınçlı hava kabı ve basınçlı hava hatlar sistem kapatıldıktan sonra da basınç altındadır. Sistemde çalışmaya başlamadan önce basınç mutlaka düşürülmelidir. Beklenmeyen bir anda dışarı çıkan yüksek basınçlı su huzmesi nedeniyle yaralanma tehlikesi. Yüksek basınç sisteminde çalışmaya başlamadan önce basınç mutlaka düşürülmelidir.

Fırlayan parçalar veya kir nedeniyle gözlerde yaralanma tehlikesi. Dönmekte olan fırçaların yakınında durmayın. Periyodik bakım sırasında koruyucu gözlük takın.

Arıza lambası Konumlama lambası (opsiyon)

Konumlama lambasının "İleri hareket" ve "Geri hareket" sinyali yanıp sönerse aşağıdaki arızalardan biri mevcuttur.

Yanıp sönme sayısı	Arıza Olası nedeni Arızanın giderilmesi
2 kez Su dolabı	kapağı açık 3 kilidin tümü kilitli değil 3 kilidin hepsini kilitleyin.
3 kez	Şaltere kısa/dar Salon basıldı (opsiyon)	Şaltere personel tarafından basıldı	Bir ya da birden çok şaltere basıldı, şalteri elinizle geri alın. Yıkamayı "Start/Stop" tuşu ile devam ettirin.
4 kez Yüksek basınçlı tavan kirişi güvenlik terti-batı devrede		Yüksek basınçlı tavan kirişinin em-niyet şalteri devreye girdi	Yüksek basınçlı tavan kirişindeki emniyet şalterini kontrol edin.
5 kez Dona karşı koruma etkin Dona karşı koruma etkin Yıkama işlemi bundan sonra, dona			karşı koruma sıcaklığı tekrar aşılana kadar mümkün değil

Arıza göstergesi Ekran

1 Ekran
2 SOL tuşu
3 SAG tuşu
4 "OK" tuşu
5 "ESC" tuşu

Kumanda tarafından algılanan arızalar sistemin ekranında gösterilir ve hata hafızası na kaydedilir.

Mevcut güncel mesajlar arka arkaya 2 sani-ye aralıkla ekranda gösterilir.

1 Hata numarası
2 Güncel arızaların toplam sayısı

Arızaların giderilmesi

→ Hata numarasının açıklamasını aşağıdaki tablodan bulun ve belirtildiği şekilde arızayı giderin.
→ Acil Kapatma tuşuna basın, tuşun kilidini açın ve kumanda panosundaki "Reset" tuşuna basın.

veya

→ Ana şalteri kapatın ve tekrar açın.

Arıza onaylanmıştır.

Hata hafızasının incelenmesi

Temel durumda ekranda aşağıdaki gösterge görülür:

Bunun yerine güncel arıza mesajları görülürse, "OK" tuşuna basın.

Not

30 dakika boyunca hiçbir tuşa bas.Imazsa, güncel an.za mesajlan tekrar görüntülenir. 30 dakika dolduktan sonra an.za mesajlan tekrar gösterilirse, SAG ve "OK" tuşuna aynı anda bas.n.

Bunun yerine başka bir gösterge görülürse, ESC tuşuna 2 saniye boyunca basın.

→ "OK" tuşuna 2 saniyeden daha uzun bir süre basın.

13.08.2008 15:54
< Info Set up>

→ SOL tuşuna basın.

Select / Choice

Fault

→ "OK" tuşuna basın.

M1100 1-49
Z100:05

Faults 1-49
Total: 05

M1100: Ariza

Z100: Toplam

Hata hafızası 5 gruba ayrılmıştır. Her grup maksimum 40 arıza kaydedebilir. En yeni arızalar grubun üstteki ucunda yer alır.

M1100: Ariza

Z100: Toplam

→ SOL ve SAG tuşlarıyla istediğiniz grubu seçin.
→ Birinci arıza mesajını "OK" tuşuyla çağırın.
→ SOL ve SAG tuşlarıyla diğer arıza mesajlarını seçin.
→ Gruptan "ESC" tuşuyla çıkın.

Hata hafızasının silinmesi

Silme sırasında bir gruba ait tüm arıza mesajları aynı anda silinir.

→ SOL ve SAG tuşlarıyla sileceğiniz grubu seçin.
→ SOL tuşuna basın ve tuşu basılı tutun.
→ Ek olarak SAG tuşuna basın.

M1x00: Hata hafizası

Z300 = OK: Silme = OK

-"OK" tuşuna basın.

Not

Aşağıda, sadece işletmeci tarafından giderilebilen anzalar belirtilmiştir. Ekranda başka hatalar gösterilir lütfen müşteri hizmetlerini bilgilendirin.

Ekran	Arıza Olası nedeni Arızanın giderilmesi
1 Portal	„Hareket başlangıç“ - „Hareket son“limit şalterleri eşzamanlı olarak devreyesokuldu	Limit şalteri yabancı metal parça tarafındandevreye sokuldu veya arızalıYan fırça arabası sıkışıyor ya da fırça arabaya değiyor.	Yabancı parçası çıkartın.Limit şalterine hasar kontrolü yapın.Yan fırça arabasını kontrol edin, fırçayıaraçtan uzağa götürün.Yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın.
2 Yan fırça 1 yol sayacı saymıyor
3 Yan fırça 2 yol sayacı saymıyor
4 “Yan fırça 1 iç” ve “Yan fırça 1 dış” yaklaş-ma şalterleri eşzamanlı olarak devreye so-kuldu
5 “Yan fırça 2 iç” ve “Yan fırça 2 dış” yaklaş-ma şalterleri eşzamanlı olarak devreye so-kuldu
6 “Tavan fırçası üst” ve “Tavan fırçası alt”yaklaşma şalterleri eşzamanlı olarak dev-reye sokuldu
9 "Yüksek basınçlı tavan kirişi üst" ve "Yük-sek basınçlı tavan kirişi alt" yaklaşma şal-terleri aynı anda dolu.
10 Portal hareketi yol sayacı saymıyor Portal hare	keti sayacı arızalı, Portal hare-ket motorları arızalı, Portal başlangıç/son limit şalterleri arızalı	Portal hareketi limit şalterini hasar açısından kontrol edin, hangarın zeminindeki metal parçaları çıkartın, sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
12 Tavan fırçası kaldırma/indirme yol sayacı saymıyor	Yol sayacı arızalı, tavan fırçası kaldırma motoru arızalı, tavan fırçası üs/alt limit şal-teri arızalı, yüksek basınçlı tavan kirişi üst/alt arızalı	Tavan fırçası limit şalterini, yüksek basınçlı tavan kirişini hasar açısından kontrol edin, sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
13 Yüksek basınçlı tavan kirişi yol sayacı say-mıyor.
14	Portal hareketi frekans inverteri hazır değil	Portal hareketi frekans inverterinde arıza	Portal hareketi kablo ve motorlarını kontrol edin, sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini çağırın.
15	Kaldırma/indirme frekans inverteri hazır değil	Tavan fırçası/tavan kirişi frekans inverteri arızalı	Tavan fırçası ve tavan kirişinin kablo ve motorlarını kontrol edin, sistemi kapatıp açın, yıkama işlemini tekrarlayın
16	CAN- Bus- hatası Master hiçbir modüle ulaşılamiyor	Platinlerin bağlantı kablosu gevşek, platin-er arızalı	Sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
19	CAN- Bus- hatası Modül A14 bağlantı yok (su dağıtıcı)	Platinlerin bağlantı kablosu gevşek, platin-er arızalı
20	CAN- Bus- hatası Modül A13 bağlantı yok (besleme dağıtıcı)
24	CAN- Bus- hatası Modül A21 bağlantı yok (dona karşı koruma)
29	CAN- Bus- hatası Modül A26 bağlantı yok (Arayüz Besleme dağıtıcısında yıkama kartı okuyucu)
30	CAN- Bus- hatası Modül A27 bağlantı yok (yüksek basınç pompası)
32	Aşırı akım Çıkışlar CAN Bus Modül A10 (ana platin)	Kısa devre, su girişi
33	CAN- Bus- hatası Modül 17 Bağlantı yok Platinin bağlantı kablosu gevşek, platin arı-zalı
34	Aşırı akım Çıkışlar CAN Bus Modül 17 Kısa devre, su girişi
35	Aşırı akım Çıkışlar CAN Bus Modül A14 (su dağıtıcı)
36	Aşırı akım Çıkışlar CAN Bus Modül A13 (besleme dağıtıcısı)
40	Aşırı akım Çıkışlar CAN Bus Modül A21 (dona karşı koruma)
45	Aşırı akım Çıkışlar CAN Bus Modül A26 (Arayüz Besleme dağıtıcındaki yıkama kartı okuyucu)
46	Aşırı akım Çıkışlar CAN Bus Modül A27 (yüksek basınç pompaları)
49	E_prom Checksum hatası Ana platinde arıza
50	Limit şalteri FA (hareket başı) hareket ko-mutuna rağmen terk edilmedi	Limit şalteri yabancı metal tarafından dev-reye sokuldu veya arızalı	Portal hareketi limit şalterini hasar açısından kontrol edin, hangarın zeminindeki metal parçaları çıkartın, sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
51	Beklenen pozisyondaki limit şalterine FA (hareket başı) ulaşılmadı
52	Limit şalteri FE (hareket sonu) hareket ko-mutuna rağmen terk edilmedi
53	Beklenen pozisyondaki limit şalterine FE (hareket sonu) ulaşılmadı
54	Limit şalteri SB1A (Yan fırça 1 dış) hareket komutuna rağmen terk edilmedi		Yan fırçaların limit şalterini hasar açısından kontrol edin, sistemi kapatıp açın, yıkama işlemini tekrarlayın
55	Beklenen pozisyondaki limit şalterine SB1A (Yan fırça 1 dış) ulaşılmadı
56	Limit şalteri SB1E (Yan fırça 1 içeride) ha-reket komutuna rağmen terk edilmedi
57	Beklenen pozisyondaki limit şalterine SB1E (Yan fırça 1 içeride) ulaşılmadı
58	Limit şalteri SB2A (Yan fırça 2 dış) hareket komutuna rağmen terk edilmedi
59	Beklenen pozisyondaki limit şalterine SB2A (Yan fırça 2 dış) ulaşılmadı
60	Limit şalteri SB2E (Yan fırça 2 içeride) ha-reket komutuna rağmen terk edilmedi
61	Beklenen pozisyondaki limit şalterine SB2E (Yan fırça 2 dış) ulaşılmadı
62 Limit	şalteri DBO (tavan fırçası üst) hareket komutuna rağmen terk edilmedi	Limit şalteri anızalı ya da kaldırma sistemi arızalı	Limit şalterini hasar açısından kontrol edin kaldırma sistemini kontrol edin, sistemi kapatıp açın, yıkama işlemini tekrarlayın
63 Beklenen pozisyondaki limit şalterine DBO (tavan fırçası üst) ulaşılmadı
66 Limit	şalteri DBU (tavan fırçası alt) hareket komutuna rağmen terk edilmedi
67 Beklenen pozisyondaki limit şalterine DBU (tavan fırçası alt) ulaşılmadı
68 Hareket komutuna rağmen TrO / HdO limit şalterlerinden çıkılmadı (tahrikin açılmasından 8 saniye sonra).
69 TrO / HdO limit şalterlerine ulaşılmadı (sa-yaç durumu, sınırı 50 cm aşıyor)
70 Hareket komutuna rağmen TrU / HdU limit şalterlerinden çıkılmadı (tahrikin açılmasından 8 saniye sonra).
71 TrU / HdU limit şalterlerine ulaşılmadı (sa-yaç durumu, sınırı -50 cm aşıyor)
73 CAN- Bus- hatası Modül A33 bağlantı yok (lamba dağıtıcısı 1)		Platinlerin bağlantı kablosu gevşek, platin-er arızalı	Sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
74 CAN- Bus- hatası Modül A34 bağlantı yok (lamba dağıtıcısı 2)
75 CAN- Bus- hatası Modül A35 bağlantı yok (yüksek basınç pompası 2)
76 CAN- Bus- hatası Modül A36 bağlantı yok (yüksek basınç pompası 3)
78 CAN- Bus- hatası Modül A39 bağlantı yok (uzaktan kumanda yeri)
79 CAN- Bus- hatası Modül A40 bağlantı yok (lamba dağıtıcısı 3)
80 Tavan fırçası eşitleme çok yüksek Tavan fırçası		Rotasyon kablo, motor veya sanzıman anızalı veya motor koruma şalter devreye girdi	Sistemi kapatıp açın, tüm motor koruma şalterlerini kontrol edin, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
81 Tavan fırçası eşitleme çok düşük
83 Yıkama sırasında tavan fırçası gücü çok zayıf
84 Tavan fırçası 1 eşitleme çok yüksek Yan fırça		Rotasyon kablo, motor veya sanzımanı anızalı veya motor koruma şalter devreye girdi
85 Yan fırçası 1 eşitleme çok düşük
87 Yıkama sırasında Yan fırça 1 gücü çok zayıf
88 Tavan fırçası 2 eşitleme çok yüksek Yan fırça		Rotasyon kablo, motor veya sanzımanı anızalı veya motor koruma şalter devreye girdi
89 Yan fırçası 2 eşitleme çok düşük
91 Yıkama sırasında Yan fırça 2 gücü çok zayıf
93 Aşırlakım Çıkışlar CAN Bus Modül A33 (lamba dağıtıcısı 1)		Kısa devre, su girişi Sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
94 Aşırlakım Çıkışlar CAN Bus Modül A34 (lamba dağıtıcısı 2)
95 Aşırlakım Çıkışlar CAN Bus Modül A35 (yüksek basınç pompası 2)
96 Aşırlakım Çıkışlar CAN Bus Modül A36 (yüksek basınç pompası 3)
98 Aşırlakım Çıkışlar CAN Bus Modül A39 (uzaktan kumanda yeri)
99 Aşırlakım Çıkışlar CAN Bus Modül A40 (lamba dağıtıcısı 3)
102 Tavan fırçası Sınır 4 çok fazla aşıldı Tavan fırçası		Rotasyon kablo, motor veya sanzıman anızalı veya araç tipi yıkanamaz	Aracı sistemden çıkartın, sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
103 Yan fırça 1 Sınır 4 çok fazla aşıldı Yan fırça 1		Rotasyon kablo, motor veya sanzıman anızalı veya araç tipi yıkanamaz
104 Yan fırça 2 Sınır 4 çok fazla aşıldı Yan fırça 2		Rotasyon kablo, motor veya sanzıman anızalı veya araç tipi yıkanamaz
105 Yık. bölümü çok uzun sürüyor Yıkama sistemi, yıkama sırasında artık ha-reket etmiyor			Sistemi kapatıp açın, yıkama işlemini tekrarlayın, müşteri hizmetlerini arayın
106 Portal maksimum durma süresi aşıldı
Ekran	Arıza	Olası nedeni	Arızanın giderilmesi
107	Kaldırma motorları frekans inverteri, tavan hırçası kaldırma / indirme aşırı akım nede-niyle kapatma	Tavan fırçası kaldırma sistemi zor çalışıyor	Kaldırma sistemini kontrol edin, sistemi ka patıp açın,yıkama işlemini tekrarlayın,müşteri hizmetlerini arayın
109	Düşük gerilim oluştu Şebeke geriliminde dalg	alanmalar Gerilim beslemeyi kontrol edin,sistemi ka-patıp açın,yıkama işlemini tekrarlayın
110	Fırçalı yıkama akış şalteri devreye girdi. fırçalı	yıkama sırasında su yok Temiz ve kullanım suyu beslemesini kon-trol edin,yıkama işlemini tekrarlayın
112	Harici yüksek basınç arızası Motor koruma şa-lteri devreye girdi veyayüksek basınç pompasında su eksikliği	Limit şalteri arızalı, emniyet şalterinin me-kanizması arızalı	Yüksek basınç sistemini kontrol edin, sisi-temi kapatıp açın,yıkama işlemini tekrarla-yın,müşteri hizmetlerini arayın
113	Harici taban yıkamada arıza
122	Yüksek basınçlı tavan kirişinin emniyet şal-teri devreye girdi		Limit şalterleriyle birlikte emniyete şalterini kolay hareket ve hasar açısından kontrol edin.Sistemi kapatıp açın,yıkama işlemini tekrarlayın.
129	Ör emniyet şalteri devreye girdi Şaltere personel tarafından basıldı Şalteri manüel olarak geri alın ve yıkamaya devam etmek için "Start/Stop" tuşuna ba-sın
130	Arka emniyet şalteri devreye girdi
131	Yan fırçalar,fırça yıkama başlangıcında içeri girerken daha az güç çekiyor	Araç çok öne konumlanmış Aracı doğru şekilde konumlayın
132	Tavan fırçası,fırça yıkama başlangıcında indirilirken daha az güç çekiyor
133	Sütun 2'deki kapı açık Sütun 2'deki kapı kilitlenmemiş Kapıyı kapatın ve yıkamayı devam ettir-mek için" Start/Stop" tuşuna basın.
139	Temiz su pompası motor koruma şalteri devreye girdi	Pompa kumanda dolabındaki motor koru-ma şalteri devreye girdi	Motor koruma şalterini tekrar açın,yıkama şlemini tekrarlayın,müşteri hizmetlerini arayın
143	Yogun temizleyici boş Temizlik maddesi bidonu boş Boş bidonu dolu bidonla değiştirin
144	Kullanım suyu arızası	Su hazırlama arızası	Kullanılmış su tankı ve su hazırlığını kon-trol edin,müşteri hizmetlerini arayın
145	Temiz su arızası	Temiz su deposu kurutma çalışması	Temiz si deposunu kontrol edin, şebekenin su basıncını kontrol edin,yıkama işlemini tekrarlayın,müşteri hizmetlerini arayın
148	Köpük doluluk seviyesi çok düşük	Deterjan kabı hemen hemen boş	Ilgili temizlik maddesini takviye edin
149	Şampuan doluluk seviyesi çok düşük
150	Kurutucu yardımcısı doluluk seviyesi çok düşük
155	Yüksek basınç pompalarında su eksik Yüksek basınç pompaları su besleme de-posu boş	Yüksek basınç pompaları su besleme de-
156	Yüksek basınç pompası 1 motor koruma şalteri devreye girdi	Pompa kumanda dolabındaki motor koru-ma şalteri devreye girdi	Su deposunu kontrol edin,yıkama işlemini tekrarlayın,müşteri hizmetlerini arayın
157	Yüksek basınç pompası 2 motor koruma şalteri devreye girdi
158	Yüksek basınç pompası 3 motor koruma şalteri devreye girdi
159	Yüksek basınç pompası 1 termik şalteri devreye girdi	Yüksek basınç pompası 1 motoru çok ısın-dı veya arızalı	Yıkama işlemini tekrarlayın,acil çalışma kinci yüksek basınç pompası ile mümkün,müşteri hizmetlerini arayın.
160	Yüksek basınç pompası 2 termik şalteri devreye girdi	Yüksek basınç pompası 2 motoru çok ısın-dı veya arızalı	Yıkama işlemini tekrarlayın,acil çalışma birinci yüksek basınç pompası ile mümkün müşteri hizmetlerini arayın.
161	Yüksek basınç pompası 3 termik şalteri devreye girdi	Yüksek basınç pompası 3 motoru çok ısın-dı veya arızalı	Yıkama işlemini tekrarlayın,acil çalışma birinci yüksek basınç pompası ile mümkün müşteri hizmetlerini arayın.
162	Yüksek basınç pompası basınç şalteri ta-van memelerinde ileri devreye girdi	Tavan ileri yüksek basınç memeleri tıkalı veya portale giden hava basıncı besleme kapatıldı veya basınç şalteri arızalı	Ilgili yüksek basınç memelerini temizleyin,basınlı hava beslemeyi kontrol edin,yıka-ma işlemini tekrarlayın,müşteri hizmetleri-ni arayın
164	Yüksek basınç pompası basınç şalteri yan memelerde devreye girdi	Yan borular yüksek basınç memeleri tıkalı veya portale giden hava basıncı besleme kapatıldı veya basınç şalteri arızalı
166	Yüksek basınç pompası basınç şalteri ta-ban yıkamada devreye girdi	Taban yıkama yüksek basınç memeleri tı-kalı veya portale giden hava basıncı besle-me kapatıldı veya basınç şalteri arızalı
168	Bypass devresine rağmen yüksek basınç pompasının basınç şalteri hala devrede	Portale giden basınçlı hava besleme kapa- tildi veya basınç şalteri arızalı	Basınçlı hava beslemeyi kontrol edin, yıkama işlemini tekrarlayın, müşteri hizmetleri- ni arayın
172	Donma koruması aktif (ileri ve geri lambası 5 kez yanıp sönüyor)	Dona karşı koruma etkin Yıkama işlemi bun	ndan sonra, dona karşı koruma sıcaklığı tekrar aşılana kadar mümkün değil
175	Römork bağlantısı algılandı Yan fırça römork	bağlantısına takıldı Başka aksiyona gerek	yok, yıkama, arka taraf ikinci kez yıkanmaksızın otomatik olarak sürdürülür
178	CAN- Bus- hatası Modül A38 bağlantı yok (yoğun temizleme)	Platinlerin bağlantı kablosu gevşek, platin- er arızalı	Sistemi kapatıp açın, yıkama işlemini tek- rarlayın, müşteri hizmetlerini arayın
179	Asırı akım Çıkışlar CAN Bus Modül A38 (yoğun temizleme)	Kısa devre, su girişi
180	CAN- Bus- hatası Modül A8 bağlantı yok (kaldırma, indirme, portalı hareket ettirme)	Platinlerin bağlantı kablosu gevşek, platin- er arızalı
181	CAN- Bus- hatası Modül A25 bağlantı yok (yüksek basınç dağıtıcı portale)
185	CAN- Bus- hatası Modül A37 bağlantı yok (pompa kumanda dolabı)
187	CAN- Bus- hatası Modül A31 bağlantı yok (kapı kumandası Basic)
188	CAN- Bus- hatası Modül A19 bağlantı yok (Adv. kullanım yeri)
189	CAN- Bus- hatası Modül A20 bağlantı yok (Adv. kullanım yeri)
190	Asırı akım Çıkışlar CAN Bus Modül A8 (kal- dırma, indirme, portalı hareket ettirme)	Kısa devre, su girişi
191	Asırı akım Çıkışlar CAN Bus Modül A9 (yüksek basınç dağıtıcı portale)
195	Asırı akım Çıkışlar CAN Bus Modül A37 (pompa kumanda dolabı)
197	Asırı akım Çıkışlar CAN Bus Modül A31 (kapı kumandası Basic)
198	CAN Bus hatası Modül 19 Çıkışlarda aşırı yük (Konfor kumanda yeri)
199	CAN Bus hatası Modül 20 Çıkışlarda aşırı yük (Konfor kumanda yeri)
200	Kumanda ger. eksik Acil kapatmaya basıldı, motor koruma şal- teri devreye girdi, reset tuşuna basılmadı	Tüm acil kapatma şalterlerini çözün, tüm motor koruma şalterlerinin açılmış olup ol- madiğını kontrol edin, kullanma yerindeki reset tuşuna basın
201	Sistem çalışmıyor (çalışma zamanı kapat- ma)	Sistemin gece kapatması etkin, besleme dağıtıcısında anahtarlı şalter „0“da	Besleme dağıtıcısında anahtarlı şalteri kontrol edin (1 veya 2 haneye)
203	Portal temel konumda değil Sistem temel konumda değil Sistemin temel konuma götürülmesi
204	Yan fırçalar dışta değil
205	Yan fırça 1 dışta değil
206	Yan fırça 2 dışta değil
207	Onay sinyali eksik Harici kumandadan sinyal dağıtıcısına gi- den onay sinyali eksik.	Onay sinyalini kontrol edin, harici kumanda mevcut değilse: Akım planına göre tel köp- rüleri takın.
208	Tavan fırçası üstte değil Sistem temel konumda değil Sistemin temel konuma götürülmesi
209	Yüksek basınçlı tavan kirişi üstte değil
220	Kapı 1 kapalı değil Giriş kapısı son pozisyona ulaşmadı Kapıyı kontrol edin
221	Kapı 1 açık değil
222	Kapı 2 kapalı değil Çıkış kapısı son pozisyona ulaşmadı
223	Kapı 2 açık değil
226	Arıza Kapı 1, Fotosel 1 Fotosel kirlenmiş, bloke ya da arızalı Fotoseli temizleyin	Sistemi kapatın, kısa süre bekleyin, sistemi açın
227	Arıza Kapı 1, Fotosel 2
228	Arıza Kapı 2, Fotosel 2
229	Arıza Kapı 2, Fotosel 1
234 A5	3 Fotosel amplifikatörü hatası (Poz.1) Foto	sel amplifikatörü arızalı, yanlış kablo-ama	Sistemi kapatın, kısa süre bekleyin, sistemi açınTekrarlanması durumunda müşteri hizmet-erini arayın.
235 A5	0 Fotosel amplifikatörü hatası (Poz.2)
236 Ön	kurutucu / tavan kirişi ön alt fotoselinde arıza	Fotosel kirlenmiş, bloke ya da arızalı Fotoseli temizleyinSistemi kapatın, kısa süre bekleyin, sistemi açın
237 Orta	kurutucu / tavan kirişi üst fotoselinde arıza
238 Arka	kurutucu / tavan kirişi arka alt fotose-linde arıza
239 Fotosel amplifikatörü hatası, harici pozis-yonlama.		Fotosel amplifikatörü arızalı, yanlış kablo-ama	Sistemi kapatın, kısa süre bekleyin, sistemi açınTekrarlanması durumunda müşteri hizmet-erini arayın.
240 Yüksek basınçlı tavan kirişi emniyet şalterli yıkama sırasında devreye girdi		Engel, emniyet şalteri sıkışıyor Fotoseli temizleyinLimit şalterleriyle birlikte emniyete şalterini kolay hareket ve hasar açısından kontrol edin. Sistemi kapatıp açın, yıkama işlemini tekrarlayın.
241 Yüksek basınçlı tavan kirişi sürüş sırasında temel konumda arızası (fotoseller, emniyet şalteri)		Fotosel kirlenmiş, bloke ya da arızalı Engel, emniyet şalteri sıkışıyor
242 Yıkama başlangıcında, yüksek basınçlı tavan kirişinin fotosellerinde arıza		Fotosel kirlenmiş, bloke ya da arızalı Fotoseli temizleyinSistemi kapatın, kısa süre bekleyin, sistemi açın
245 Yıkama programı başlatıldıktan sonra hiç-bir araç bulunamadı		Yıkama sisteminde araç yok Aracı içeri sokun
246 Uzaktan kumandan yeri devre dışı Uzaktan kumanda yeri yıkama sırasında kapalı veya kumanda yerinin aküsü boş.		Aküyü değiştirin, uzaktan kumanda yerini açın ve "Start/Stop" tuşuna basın. veyaKabloyla bağlı bir kumanda yerindeki "Start/Stop" tuşuna basın.
247 USB arabirimi üzerinden yazma/okuma sı-rasında hata		USB bellek arızalı veya bellek dolu. USB belleği silin veya başka bir USB bellek kullanın.Sistemi kapatın, kısa süre bekleyin, sistemi açınTekrarlanması durumunda müşteri hizmet-erini arayın.
248 Kumandanın belleğini yazma/okuma sıra-sında hata.		Kumanda belleği dolu veya arızalı. Sistemi kapatın, kısa süre bekleyin, sistemi açınTekrarlanması durumunda müşteri hizmet-erini arayın.
250 Sistem ilk ayarı yapılmadı Ölçme hareketi henüz uygulanmadı Yıkama işlemi mümkün değil, müşteri hiz-metlerini arayın.
251 Kullanım suyu acil çalışma etkin Kullanım suyu sisteminde arıza var Kullanılmış su sisteminin onarılması

Göstergesiz arızalar

Arıza Olası nedeni Arızanın giderilmesi Kimin ta-		rafından
Temizleme etkisi yetersiz	Temizlik maddesi ya yok ya da yetersiz, besleme hattında hava basıncı ya yok ya da çok düşük, kapanmış fırçalar	Temizlik maddesi doluluk seviyesini kontrol edin, ge-reğinde takviye edin, dozaj pompasının havasını alın. Hava basıncını kontrol edin, gerekirse ayarlayın (ba-kım ünitesindeki manometrede 0,5 MPa (5 bar)). Te-mizlik maddesi emme filtresini temizleyin, temizlik maddesi hatlarını hasar açısından kontrol edin. Fırça-ları kontrol edin, gerekirse değiştirin.	İşletmeci
Memelerden su ya çok az geliyor ya da hiç gelmiyor	Kir tutucu tıkalı, su basıncı yetersiz, memeler tıkalı, manyetik valf veya besleme hattı arızalı	Kir tutucuları temizleyin, su besleme basıncını ve pompaları kontrol edin, memeleri basınclı havayla te-mizleyin, manyetik valfları ve besleme hatlarını (su ve elektrik), gereğinde onarın.	İşletmeci
Yıkama işleminden sonra memelerden su gelmeye devam ediyor	Manyetik valf kirli Manyetik valfları temizleyin Müşteri		hizmeti
Kurutma yetersiz Kurutma yardımcı maddesi ya çok az ya da yok, yanlış kurutma yardımcı maddesi, basınçlı hava ya yok ya da çok az	Dozajı artırın veya azaltın, temizlik maddesi doluluk seviyesini kontrol edin, emme filtresinin temizleyin, dozaj pompasının havasını alın, Kärcher'in orijinal ku-rutma yardımcısinı kullanın.		İşletmeci
Fırçalar çabuk kirle-nirler	Şampuan dozajı çok düşük Şampuan dozajını ayarlayın, su miktarını kontrol edin, gerekirse ayarlayın.		İşletmeci
Fonksiyonsuz sistem	Gerilim beslemesinde arıza Hatasız gerilim besleme için bağlantı değerlerini sağ- layın.		İşletmeci/ elektrik teknisyeni
Portal, hareket rayı sonu için limit şalteri-nin ötesine gitti	Limit şalteri hatalı ayarlanmış Limit şalteri ile harekete geçirici arasındaki mesafeyi kontrol edin (nominal: 4mm).		İşletmeci/ müşteri hizmetleri

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yıkama sistemi

Tip: 1.534-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

Kullanılmış olan uyumlu standartlar

EN ISO 12100

EN 60204-1

EN 55014-2: 2015

(Limit Class A)

EN 61000-3-3: 2013

Kullanılmış ulusal standartlar

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Yedek parçalar

– Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızası bir biçimde çalışmasının güvencesidir.
– En sık kullanılan yedek parça çeşitlerini kullanım kılavuzunun sonunda bulabilirsiniz.
– Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

Programmi valikulüliti
