MANUALE UTENTE BDS 43DUO C Kärcher

Prima diutilizzare l'apparecchio per la prima volta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Protezione dell'ambiente. . . . . IT 1

Garanzia . IT 1

Uso conforme a destinazione . IT 1

Normedisicurezza. IT1

Montare l'asta di lavoro . . . IT 2

Parti dell'apparecchio . . . . . IT 2

Messa in funzione. IT 3

Uso . IT 3

Messa fuori servizio IT 4

Trasporto. IT 5

Supporto IT 5

Cura e manutenzione . IT 5

Guida alla risoluzione dei guasti IT 5

Accessori ericambi. IT 6

Dati tecnici IT 6

Dichiarazione di conformità UE IT 7

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili.
Gli imballaggi non vanno gettati
nei rifiuti domestici, ma segnati
ai relativi centri di raccolta.

Smaltimento corretto di quello prodotto. Questa etichetta indica che il prodotto non può essere smaltito con i normali rifiuti domestici in tutte l'UE.

Per evitare possibili danni all'ambiente o alla salute causati dallo smaltimento incontrolato dei rifiuti, riciclare quello prodotto in modo responsable per consentire il riutilizzo sostenibile delle risorse materiali. Per smaltire l'apparecchio usato, portarlo alsystema di restituzione e raccolta o contattare il rivenditore presso cui è stato acquistato il prodotto. Quest'ultimo accetta il prodotto per riciclario nel rispetto dell'ambiente.

Avvertenze sui containuti (REACH)

Informazioni aggiornate sui contentuti sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquireo.

Uso conforme a destinazione

Utilizzate quello apparecchio escludamente in conformità alleindicazioni fornite da quello manuale d'uso.

△PRUDENZA

Questo appearecchio può essere utilizzato solo in ambienti interni.

• L'apparecchio dev'essere equipaggiato solo da accessori e pezzi di ricambio originali.
• L'apparecchio non si adatta all'impiego in ambienti a rischio d'esplosione.
• Questo apparecchio si adatta all'uso professionale ed industriiale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozie uffici.
• Temperatura di esercizio: da +5^ a +40^ .

Normedisicurezza

Prima di usare l'apparecchio si prega di leggere attendamente e di osservare sua le presenti istruzioni per l'uso sa l'accluso opuscolo "Norme di sicurezza per macchine monodisco Disc", 5.956-659.

Livelli di pericolo

△PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Chiusura

Impedisce l'accensione accidentale dell'apparecchio. Per accendere l'apparecchio, premere il tasting di sblocco, quindi l'interruttore ON/OFF.

Montare l'asta di commando

Prima della messa in funzione deve essere montata come illustrato l'asta di lavoro e realizzare il collegamento elettrico con l'apparecchio.

Figura riportata sulla copertina

Parti dell'apparecchio

L'illustrazione dell'apparecchio在哪 L'apparecchio BDS 43/150 C Classic. L'apparecchio BDS 43/Duo C differisce leggermente da quello.

1 Trascinatore, spazzola a disco / piatto di azionamento del pad
2 Scopa/disco pad
3 Leva di dosaggio soluzione di detergente (opzione)
4 Interru tture ON/OFF
5 Gancio per cavo
6 Pulsante di sblocco
7 Impugnatura
8 Leva regolazione inclinazione
9 Fusibile azionamento spazzole
10 Presa per accessori
11 Serbatoio per detergente (opzione)
12 Corpo motore
13 Interruttore numero di giri delle spazzole (solo BDS 43/Duo C)

** non in dotazione

Messa in funzione

Accertarsi regolarmente che il cavo di allacciamento alla rete non sia danneggiato ad es. con la formazione di crepe o invecchiamento. Nel caso in cui venga rilevato un danneggiamento è necessario che il cavo venga sostituito prima di riutilizzare l'apparecchio.
Verificare l'eventuale presenza di danni sull'apparecchio e far riparare i danni dal servizio clienti.

Allacciamo alla rete elettrica

• Valori di collegamento: vedi Dati tecnici e targhetta.
• Il collegamento elettrico va eseguito da un'elettricista qualificato e deve essere conforme alla norma IEC 60364-1.

PERICOLO

Pericolo di scosse elettriche.
- Non calpestre il cavo di alimentazione.

△PERICOLO

Pericolo di lesioni!

• Non avvolgere il cavo mai attorno al corpo o il collo.
  Non far toccare il cavo di alimentazione con la spazzola rotante/il pad rotante.

Montare la spazzola/pad

Indicazione:

Selezionare il corretto accessorio per l'operazione di pulizia.

Togliere la spina di alimentazione alla presa.
Tirare la leva di regolazione dell'inclina-zione.
Ruotare il manico in avanti verso una posizione verticale.
Rilasciare la leva di regolazione dell'inclinazione.
Non ribaltare indietro l'apparecchio.

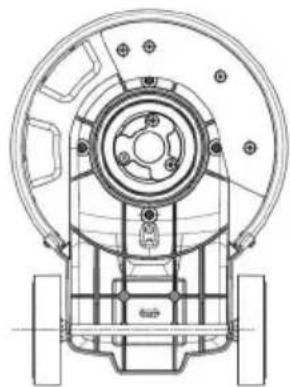

Posizione are la spazzola a disco/il piatto di azionamento sul trascinatore e ruotarlo in senso antiorario.

Riempire il serbatoio per detergente (opzione)

△AVVERTIMENTO

Pericolo di danneggiamento. Utilizzato solo detergenti raccomandati. In caso di utilizzo di altri detergenti l'operaore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico.

Osservare le avventenze di sicurezza riportate sui detergenti.

Versare la soluzione detergente nel serbatoio del detergente.

Uso

△AVVERTIMENTO

Pericolo di lesioni! L'utilizzo dell'apparecchio richiede esercitazione.

• Assicurarsi che non vi siano ostacoli nell'area da pulire.
• Verificare la tenuta della qualità del pavimento.
• L'utilizzo diventa più difficile nel caso di superfici irregulari o ruvide.

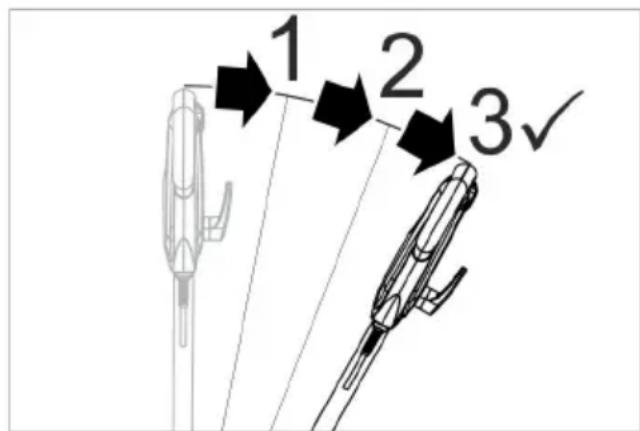

Regolazione della posizione di lavoro dell'impugnatura

△AVVERTIMENTO

Pericolo di incidente dovuto alla perdita del controlo dell'apparecchio. Spostare la maniglia solo a motore fermo.

Tirare la leva di regolazione dell'inclina-zione.
Ruotare il manico in una posizione comoda.
Rilasciare la leva di regolazione dell'inclinazione.

Selezionare il numero di giri delle spazzole (solo BDS 43/Duo C)

△AVVERTIMENTO

Pericolo di incidente dovuto alla perdita del controllo dell'apparecchio. Azionare l'interruttore della velocità spazzole solo a motore fermo.

Posizione l'interruttore della velocità spazzole al numero di giri desiderato:

LO: 150 giri al minuto

HI: 300 giri al minuto

Accendere l'apparecchio

ATTENZIONE

Pericolo di danneggiamento per la superficie del pavimento. Non fare funzionare l'parecchio quando è fermo.

Inserire la spina in una presa elettrica.
Regolare il manico nella posizione di lavoro desiderata. Vedere il capitolo "Regolazione della posizione di lavoro dell'impugnatura".
Mantenere la maniglia con le due mani.
Premere il tasto di sblocco e tenerlo premuto.
Premere l'interruttore ON/OFF. A tale scopo, ruotare l'impugnatura vers so il basso di almeno 3 livelli alla posizione verticale.

Figura: Sblocco dell'interruttore ON/OFF

Rilasciare il tasting di sbloccaggio.

Per interrompere l'esercizio rilasciare l'interruttore ON/OFF.
- Sinistra: Premere la maniglia verso il basso.
- Destra: Sollevare la maniglia.
Applicare la soluzione detergente sul pavimento o azionare la leva di dosaggio del serbatoio del detergente (opzione)
Condurre l'apparecchio sulla superficie da pulire.
Ripetere la procedura nel caso di sporco intenso.
Successivamente raccogliere l'acqua sporca con un aspiratore di liquidi o un panno.
Togliere la spina di alimentazione alla presa.
Tirare la leva di regolazione dell'inclinazione.
Portare l'impugnatura in posizione vert cale.
Rilasciare la leva di regolazione dell'inclinazione.
Rimuovere il serbatoio del detergente (opzione) e smaltire la soluzione del detergente usata.
Avvolgere il cavo di alimentazione into noagli apposti ganci.
Sciacquare il serbatoio del detergente (opzione) con acqua pulita.
Portare l'apparecchio in posizione di parcheggio.
Rimuovere il piatto di azionamento / spazzola a disco.
Pulire l'alloggiamo con un panno umido.

Controllare la direzione

Pulizia

Messa fuori servizio

Trasporto

△PRUDENZA

Pericolo di lesions e di danneggiamento! Per il trasporto osservare il peso dell'apparecchio.

Tirare la leva di regolazione dell'inclina-zione.
Portare l'impugnatura in posizione verticale.
Rilasciare la leva di regolazione dell'inclinazione.
Ribaltare l'apparecchio indietro in posizione di trasporto e spostarlo verso il luogo di destinazione.
Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

△PRUDENZA

Pericolo di lesions e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Portare l'apparecchio in posizione di parcheggio.
Conservare l'apparecchio in un luogo asciutto e protetto dal gelo.

Cura e manutenzione

△PERICOLO

Pericolo di lesions. Estrarre la spina di alimentazione prima di effettare interventi sull'apparecchio.

Sciacquare le spazzole a disco sporche con dell'acqua.
Lavare i pad sporchia massimo 60^
Pulire l'alloggiamo con un panno umido.
Verificare la presenza di eventuali danni sul cavo di rete.

Guida alla risoluzione dei guasti

△PERICOLO

Pericolo di lesioni. Estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

In caso si presentino guasti che non possono essere risolti grazie a但这a tabella, chiamare il servizio clienti.

Guasto Rimedio
Risultato di pulizia in-sufficiente	Sostituire il pad sporco e lavar lo a massimo 60 °C.
	Sostituire la spazzola a disco/ pad usurati.
	Sciacquare le spazzole a disco sporche con dell'acqua
	Verificare l'idoneità del tipo di spazzola/pad e del detergente per la destinazione d'uso.
L'apparecchio vibra fortemente	Accertarsi che la spazzola a disco/pad sia posizionata correttamente.
	Verificare il fissaggio del pad.
	Posizionare il manico più in basso.
Il pad non gira	Ripristinare il fusibile del motore delle spazzole.
	Controllare se corpi estranei bloccano la spazzola/pad, eventually rimuoverli.

Accessoriericambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Denominazione Codice N°
Piatto di azionamento BDS 43/150 C	6.369-899.0
Piatto di azionamento BDS 43/Duo C	6.369-901.0
Spazzola a vite (rossa) 6.369	-895.0
Spazzola a disco, dura (ne-ra)	6.369-898.0
Spazzola di shamponatura, medio morbida (bianco/blu)	6.369-896.0
Spazzola di lucidatura 6.369	-897.0
Pad lucidante 6.371-149.0
Pad, microfibia, set (5x) 6.90	5-526.0
Pad diamantato, grossolano (bianco), set (5x)	6.371-256.0
Pad diamantato, medio (giallo), set (5x)	6.371-257.0
Pad diamantato, fine (ver-de), set (5x)	6.371-238.0
Pad, melamina (grigio / bian-co), set (2x)	6.371-023.0
Pad, morbido (bianco), set (5x)	6.369-469.0
Pad, medio (rosso), set (5x)	6.369-470.0
Pad, medio duro (verde), set (5x)	6.369-472.0
Pad, duro (nero), set (5x) 6.369-473.0	0
Cisterna completa 9.753-058.0	0
Peso supplementare kit ad-dizione	2.642-802.0

Dati tecnici

		BDS 43/150 C	BDS 43/Duo C
Collegamento elettrico
Tensione di rete V 22	0-240
Frequenza Hz 50
Potenza assorbita, max.	W	1500	1800
Protezione		IPX4
Grado di protezione I
Presa: potenza d'uscita max.	W	500	1800
Massima impedenza di rete consentita	Ohm	0,433
Spazzola/pad
Diametro mm 430
Numero di giri	1/min	150	150/300
Pressione di contatto	N/cm2	0,30
Dimensioni e pesi
Peso (senza acces-sori)	kg	43 42
Lunghezza	mm 590
Larghezza mm 430
Altezza	mm	1180
Altezza di passaggio	mm	90	125/370
Lunghezza cavo m		15
Contenuto serbatoio detergente (opzione)	I	12
Valori rilevati secondo EN 60335-2-67
Valore complessivo oscillazione	m/s2	<2,5
Dubbio K	m/s2	1,5
Pressione acustica LpA	dB(A)	66,3
Dubbio KpA	dB(A)	2
Pressione acustica LWA + Dubbio KWA	dB(A)	84

Dichiarazione di conformità UE

Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua condizione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di salute delle direttive UE. In caso di modifiche apporte alla macchina perché il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Lavasciuga pavimento

Modello: 1.291-xxx

Dirittive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 60335-2-67

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-StraBe 28-40
