GEBRUIKSAANWIJZING BDP 501500 C Kärcher

Emissione sonora Pressione acustica (EN 60704-1) dB(A) 56 61,3 Vibrazioni meccaniche Valore totale vibrazioni (ISO 5349) m/s² 0,35 0,78 38 IT– 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH GEVAAR Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichame- lijke letsels. 몇 WAARSCHUWING Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs do- delijke lichamelijke letsels. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke si- tuatie die tot lichte verwondingen kan lei- den. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. Inhoudsopgave Zorg voor het milieu . . . . . . . . NL 1 Symbolen in de gebruiksaanwij- zing . . . . . . . . . . . . . . . . . . . . . NL 1 Veiligheidsinstructies. . . . . . . . NL 2 Veiligheidsinrichtingen . . . . . . NL 2 Ontgrendeling . . . . . . . . . . . . . NL 2 Functie . . . . . . . . . . . . . . . . . . NL 2 Reglementair gebruik . . . . . . . NL 2 Elementen voor de bediening en de functies. . . . . . . . . . . . . . . . NL 3 Montage . . . . . . . . . . . . . . . . . NL 4 Voor de inbedrijfstelling. . . . . . NL 4 Werking. . . . . . . . . . . . . . . . . . NL 5 Vervoer . . . . . . . . . . . . . . . . . . NL 6 Opslag. . . . . . . . . . . . . . . . . . . NL 6 Onderhoud . . . . . . . . . . . . . . . NL 6 Hulp bij storingen . . . . . . . . . . NL 7 Garantie . . . . . . . . . . . . . . . . . NL 8 Toebehoren en reserveonder- delen . . . . . . . . . . . . . . . . . . . . NL 8 EU-conformiteitsverklaring . . . NL 8 Technische gegevens . . . . . . . NL 9 Zorg voor het milieu De verpakkingsmaterialen zijn recyclebaar. Gooi het verpak- kingsmateriaal niet met het huis- vuil weg, maar zorg dat het gere- cycled kan worden. Oude apparaten bevatten waar- devolle materialen die gerecy- cled kunnen worden. Batterijen, olie en gelijksoortige stoffen mo- gen niet in het milieu terechtko- men. Geef oude apparaten daarom bij een geschikte verza- melplaats af. Symbolen in de gebruiksaanwijzing Gevarenniveaus 39NL– 2 Voordat u het apparaat voor de eerste keer in gebruik neemt, dient u deze gebruiks- handleiding en de bijgevoegde brochure met veiligheidsaanwijzingen voor Disc- eenschijfsmachines nr. 5.956-659 te lezen en er nota van te nemen. Beveiligingselementen dienen ter bescher- ming van de gebruiker en mogen niet bui- ten gebruik gesteld worden of in de functie omgaan worden. Verhindert onbedoeld inschakelen van het apparaat. Het apparaat wordt gebruikt voor het poli- toeren van vlakke vloeren. Het stof dat optreedt bij het polijsten, wordt opgenomen door een vervangbare filter- zak. – Een werkbreedte van 500 mm maakt een efficiënt gebruik mogelijk. – De werking op electriciteit maakt een hoog vermogen mogelijk zonder werk- begrenzing. Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing. – Het apparaat mag slechts voor het poli- toeren van gladde vloeren gebruikt wor- den. – Het apparaat mag alleen uitgerust wor- den met originele toebehoren en reser- veonderdelen. – Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevin- gen. – Dit apparaat is alleen bestemd voor droge stoffen en mag niet in de open lucht bij vochtige omstandigheden ge- bruikt of opgeslagen worden. Veiligheidsinstructies Veiligheidsinrichtingen Ontgrendeling Functie Reglementair gebruik 40 NL– 3 1 Schakelaar rechts 2 Hendel hellingsverstelling 3 Stroomkabel met stekker 4 Contactdoos (enkel voor toebehoren die zijn vrijgegeven door de fabrikant van het toestel) 5 Schakelaar links 6 Ontgrendeling links 7 Controlelampje "Er is netspanning" 8 Ontgrendeling rechts 9 Greep 10 Kabelhaak, zwenkbaar 11 Stekkerverbinding stuurleiding 12 Onderdrukring Elementen voor de bediening en de functies

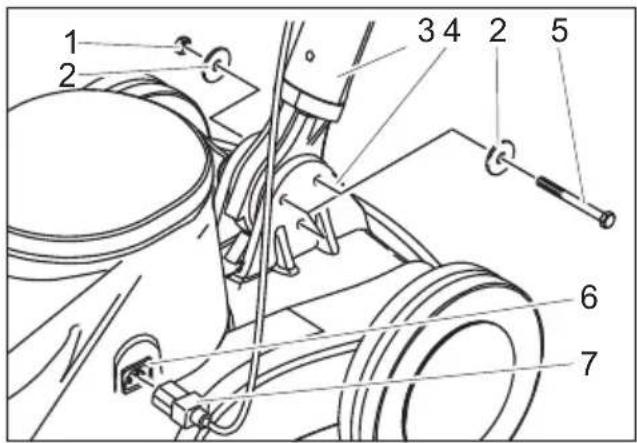

41NL– 4 1 Moer 2 Schijf 3 Greep 4 Onderste gedeelte apparaat 5 Zeskantschroef 6 Bus stuurleiding 7 Stekker stuurleiding Gerät auspacken. Kabelverbinder van het onderste uitein- de van de greep verwijderen. OPMERKING Erop letten dat het tandwiel niet uit de ope- ning valt. Greep verticaal en met de kabelhaak naar achteren boven het onderste ge- deelte van het apparaat houden. Onderste uiteinde van de greep tussen beide kleppen van het onderste gedeel- te van het apparaat plaatsen. Boorgaten uitrichten. Greep en onderste gedeelte van het ap- paraat met de bijgevoegde 3 schroe- ven, 6 ringen en 3 moeren verbinden zoals weergegeven op afbeelding bo- venaan. Schroeven aanspannen met de bijge- voegde gaffelsleutel. Stekker van de stuurleiding in de bus van de stuurleiding steken. Trek de stekker uit het stopcontact. Hendel hellingsverstelling aantrekken en greep in de verticale positie bren- gen. Apparaat naar achteren kantelen en op de greep leggen. 1 Filterzak 2 Afdekking 3 Aansluitmof onderdrukring Afdekking naar beneden / achteren schuiven en wegnemen. Filterzak in het apparaat plaatsen en op de aansluitmof van de onderdrukring steken. Afdekking aanbrengen. 몇 VOORZICHTIG Beschadigingsgevaar! Apparaat niet opbergen met een inge- brachte pad. Pad na elk gebruik wegne- men. Trek de stekker uit het stopcontact. Hendel hellingsverstelling aantrekken en greep in de verticale positie bren- gen. Apparaat naar achteren kantelen en op de greep leggen. Montage

Voor de inbedrijfstelling Filterzak plaatsen Pad aanbrengen

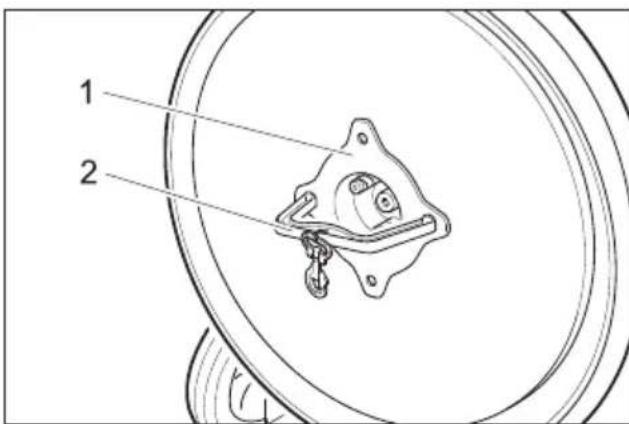

42 NL– 5 1 Moer 2 Werktuig Moer met het bijgevoegde werktuig in de richting van de wijzers van de klok losschroeven. Borgring wegnemen. Pad in het midden op de schotelvormi- ge schijf plaatsen en aanduwen. Borgring aanbrengen. Moer tegen de richting van de wijzers van de klok aanschroeven en met het bijgevoegde werktuig aanspannen. Werktuig wegnemen. Apparaat naar voren kantelen. GEVAAR Verwondingsgevaar door de roterende pad. Handen en voeten niet in de buurt van de roterende pad brengen. Hendel hellingsverstelling aantrekken. Greep in een aangename positie zwen- ken. Hendel hellingsverstelling loslaten. Greep in de verticale positie vastzetten. Apparaat naar achteren kantelen en naar de gebruiksplaats rijden. 몇 Waarschuwing Beschadigingsgevaar voor bodemdeklaag. Apparaat niet op die plaats gebruiken. Apparaat niet gebruiken indien geen pad gemonteerd is. OPMERKING Het toestel kan niet ingeschakeld worden als de greep verticaal ten opzichte van de vloer staat. Kabelhaak naar boven zwenken en ka- bel volledig van het apparaat wegne- men. Netstekker in een stopcontact steken. Het controlelampje "Netspanning" brandt. Greep instellen op werkhoogte. Greep met beide handen vasthouden. Ontgrendeling links en rechts induwen en vasthouden. Schakelaar aan dezelfde kant induwen - het apparaat start. Ontgrendeling loslaten. Apparaat vooruit en achteruit over de te behandelen oppervlakte schuiven. Om de werking te onderbreken, de schakelaar loslaten. Schakelaar loslaten. Trek de stekker uit het stopcontact. Hendel hellingsverstelling aantrekken en greep in de verticale positie bren- gen. Kabelhaak naar beneden zwenken en kabel tussen greep en kabelhaak op- wikkelen. Apparaat naar achteren kantelen en op de greep leggen. Pad wegnemen. Apparaat naar voren kantelen. Behuizing met een vochtige doek reini- gen. Apparaat in een droge ruimte bewaren. 몇 WAARSCHUWING Toestel kan wegrollen en ongevallen ver- oorzaken. Zet het apparaat op een hellend oppervlak. Werking Greep instellen Transport Apparaat inschakelen Buitenwerkingstelling 43NL– 6 Bij de 230V/60Hz variant kan de greep naar voren gezwenkt worden voor transport en opslag. Hendel hellingsverstelling aantrekken. Zwenk de greep naar voren. Hendel hellingsverstelling loslaten. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen. Verwijder de pad uit het toestel. 몇 VOORZICHTIG Gevaar voor lichamelijk letsel en beschadi- ging! Let op het gewicht van het apparaat bij opslag. Het apparaat mag alleen binnen wor- den opgeborgen. Bij het kiezen van de opbergplaats moet rekening gehouden worden met het max. toegelaten gewicht van het ap- paraat om de stabiliteit niet te beïnvloe- den. Verwijder de pad uit het toestel. GEVAAR Verwondingsgevaar. Voor alle werkzaam- heden aan het apparaat netstekker eruit trekken. Electriciteitskabel op beschadigingen controleren. Defecte electriciteitskabel vervangen. Vulgraad van de filterzak controleren, indien nodig vervangen. Ter verzekering van een betrouwbare wer- king van het apparaat kunt u met het be- voegde Kärcher-verkoopkantoor een on- derhoudscontract afsluiten. Zwenk de greep naar voren. Vervoer Opslag Onderhoud Onderhoudscontract 44 NL– 7 GEVAAR Verwondingsgevaar. Voor alle werkzaam- heden aan het apparaat netstekker eruit trekken. Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klanten- dienst raadplegen. Hulp bij storingen Storing Oplossing Apparaat kan niet gestart worden, controlelampje „Netspanning“ brandt niet Zekering in het gebouw, stroomkabel, stekker en stop- contact controleren. Indien de zekering in het gebouw meermaals na elkaar in werking treedt, moet de klan- tendienst geraadpleegd worden. Apparaat kan niet gestart worden, controlelampje „Netspanning“ brandt Ontgrendeling correct bedienen, zie „Apparaat inscha- kelen“. Greep in de werkpositie brengen. Bij een greep in ver- ticale stand kan het apparaat niet gestart worden. Correcte verbinding van de stekkerverbinding stuurlei- ding controleren. Apparaat vibreert sterk Pad-Befestigung prüfen Pad reinigen Pad vervangen Pad draait niet Controleren, of vreemde voorwerpen de pad blokke- ren, eventueel vreemde voorwerpen verwijderen. 45NL– 8 In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos- ten binnen de garantietermijn, mits een ma- teriaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de ga- rantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk- plaats en neem uw aankoopbewijs mee. Er mogen uitsluitend toebehoren en reser- veonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebe- horen en reserveonderdelen bieden de ga- rantie van een veilig en storingsvrije wer- king van het apparaat. – Een selectie van de meest frequent be- nodigde reserveonderdelen vindt u ach- teraan in de gebruiksaanwijzing. – Verdere informatie over reserveonder- delen vindt u op www.kaercher.com bij Service. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. De ondergetekenden handelen in opdracht en met volmacht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/01 Garantie Toebehoren en reserveonderdelen Reserveonderdelen Toebehoren Benaming Onderdelen- nr. Pad, zacht, natuur 6.371-146.0 Pad, zacht, beige 6.369-468.0 Pad, middelzacht, rood 6.369-079.0 Pompfles, 1 liter 6.394-409.0 Voorspuitinrichting 6.670-020.0 Reinigingsmiddel Benaming Onderdelen- nr. Spray Cleaner RM 748, 10 liter 6.295-162.0 EU-conformiteitsverklaring Product: Vloerreiniger Type: 1.291-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU Toegepaste geharmoniseerde normen EN 60335–1 EN 60335–2–67 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Toegepaste landelijke normen
