KASUTUSJUHEND BDP 501500 C Kärcher

0,35 0,78 209BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH OHT Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma. 몇 HOIATUS Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või sur- ma. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Inhaltsverzeichnis Keskkonnakaitse... ET 1 Kasutusjuhendis olevad sümbo- lid ... ET 1 Ohutusalased märkused ... ET 2 Ohutusseadised ... ET 2 Lukustusest vabastamine ... ET 2 Funktsioon ... ET 2 Sihipärane kasutamine ... ET 2 Teenindus- ja funktsiooniele- mendid ... ET 3 Paigaldamine ... ET 4 Enne seadme kasutuselevõttu ET 4 Käitamine ... ET 5 Transport... ET 6 Hoiulepanek ... ET 6 Korrashoid ja tehnohooldus ... ET 6 Abi häirete korral... ET 7 Garantii ... ET 8 Lisavarustus ja varuosad ... ET 8 ELi vastavusdeklaratsioon ... ET 8 Tehnilised andmed ... ET 9 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Kasutusjuhendis olevad sümbolid Ohuastmed 210 ET– 2 Lugege enne seadme esmakasutust kasu- tusjuhendit ja kaasasolevat brošüüri “Ühe- kettalise põrandatöötlusmasin nr. 5.956-

659.0 ohutusnõuded” ning järgige neid.

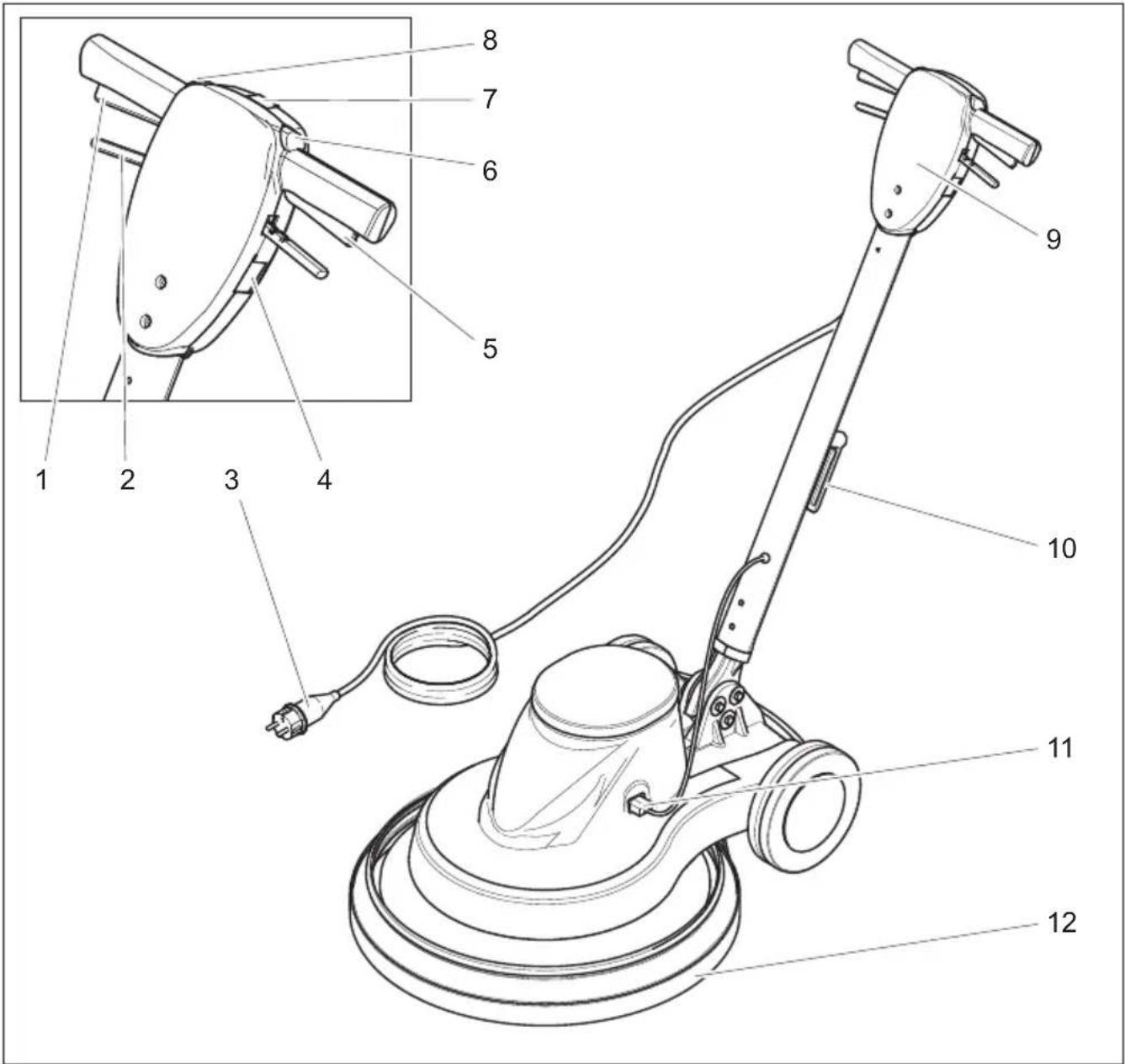

Ohutusmeetmed seadmel kaitsevad kasu- tajat ja neid ei tohi välja lülitada ega nende funktsioone takistada. Takistab seadme kogemata sisselülitamist. Seadet kasutatakse tasaste põrandate po- leerimiseks. Poleerimisel eralduv tolm koguneb vaheta- tavasse filtrikotti. – 500 mm töölaius võimaldab tõhusalt töötada. – Võrgutoide annab suure võimsuse ilma tööaja piiramiseta. Kasutage antud seadet ainult vastavalt ka- sutusjuhendi andmetele. – Seadet tohib kasutada ainult tasaste põrandate poleerimiseks. – Seadet tohib varustada ainult originaal- tarvikute ja -varuosadega. – Seade ei sobi kasutamiseks plahvatus- ohtlikus keskkonnas. – Seade on ette nähtud kasutamiseks ai- nult kuivalt ning seda ei tohi kasutada ega säilitada vabas õhus vihmase ilma- ga. Ohutusalased märkused Ohutusseadised Lukustusest vabastamine Funktsioon Sihipärane kasutamine 211ET– 3 1 Parempoolne lüliti 2 Kaldenurga reguleerimise hoob 3 Pistikuga toitekaabel 4 Pistikupesa (ainult seadme tootja poolt lubatud tarvikutele) 5 Vasakpoolne lüliti 6 Vasakpoolne lukustusest vabastamine 7 Märgutuli „Võrgupinge olemas“ 8 Parempoolne lukustusest vabastamien 9 Käepide 10 Pööratav kaablikonks 11 Juhtkaabli pistikühendus 12 Alarõhu põll Teenindus- ja funktsioonielemendid

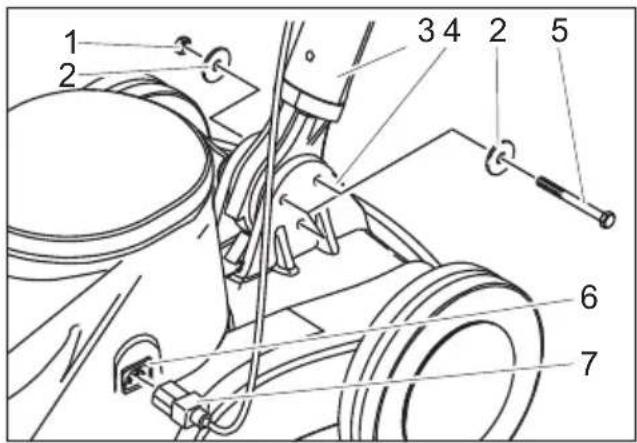

212 ET– 4 1 Mutter 2 Seib 3 Käepide 4 Seadme alumine osa 5 Kuuskantkruvi 6 Juhtkaabli pistikupesa 7 Juhtkaabli pistik Pakkige seade lahti. Eemaldage kaabliside käepideme alu- miselt otsalt. MÄRKUS Jälgige, et hammasratas ei kukuks avau- sest välja. Hoidke käepidet vertikaalselt ja kaabli- konks taha suunatud seadme alumise osa kohal. Pange seadme alumine ots seadme alumise osa kahe "keele" vahele. Rihtige puuritud augud välja. Ühendage käepide ja seadme alaosa juuresoleva 3 kruvi, 6 seibi ja 3 mutirga nagu ülaltoodud pildil näidatud. Keerake kruvid juuresolevate kahvel- võtmetega kinni. Torgake juhtkaabli pistik vastavasse pessai. Tõmmake võrgupistik seinakontaktist välja. Tõmmake kaldenurga reguleerimise hooba ja seadke käepide vertikaalses- se asendisse. Kallutage seadet taha ja langetage käe- pidemele. 1 Filtrikott 2 Kate 3 Alarõhu põlle ühendustuts Lükake kate alla/taha ja võtke ära. Pange filtrikott seadmesse ja torgake alarõhu põlle ühendustutsile. Pange kate kohale. 몇 ETTEVAATUS Vigastusoht! Ärge ladustage seadet paigaldatud padjan- diga. Eemaldage padjand pärast iga kasu- tamist. Tõmmake võrgupistik seinakontaktist välja. Tõmmake kaldenurga reguleerimise hooba ja seadke käepide vertikaalses- se asendisse. Kallutage seadet taha ja langetage käe- pidemele. Paigaldamine

Enne seadme kasutuselevõttu Filtrikoti kohalepanek Paigaldage padjand

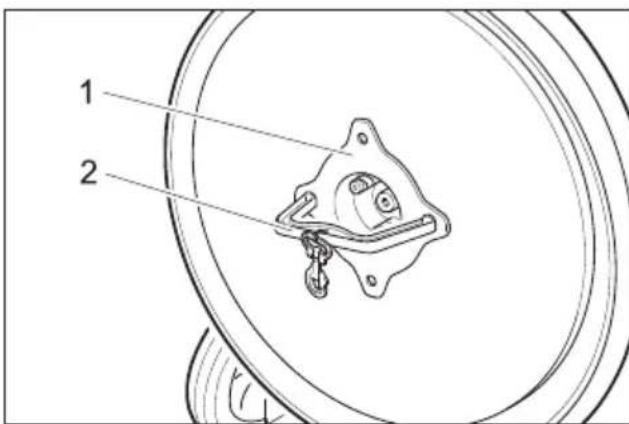

213ET– 5 1 Mutter 2 Instrumendid Kruvige mutter päripäeva maha, kasu- tades komplekti kuuluvat instrumenti. Võtke seib ära. Pange padjand töökettale ja suruge ko- hale. Pange seib kohale. Kruvige mutter vastupäeva kinni ja pin- gutage komplekti kuuluva instrumendi- ga. Eemaldage instrument. Kallutage seadet ette. OHT Pöörlevast padjandist lähtuv vigastusoht. Ärge asetage käsi või jalgu pöörleva pad- jandi lähedusse. Tõmmake kaldenurga reguleerimise hooba. Viige käepide meeldivasse asendisse. Vabastage kaldenurga reguleerimise hoob. Fikseerige käepide vertikaalses asen- dis. Kallutage seadet taha ja viige kasutus- kohta. 몇 Hoiatus Põrandakatte vigastamise oht. Ärge käita- ge seadet ühel kohal. Ärge kasutage seadet, kui padjandit ei ole paigaldatud. MÄRKUS Seadet ei saa sisse lülitada, kui käepide on põranda suhtes vertikaalses asendis. Keerake kaablikonks üles ja võtke kaa- bel täielikult seadmelt maha. Torgake võrgupistik seinakontakti. Põleb märgutuli „Võrgupinge“. Seadke käepide töökõrgusele. Hoidke käepidemest kahe käega kinni. Vajutage vasak- või parempoolsele lu- kustuse vabastusmehhanismile ja hoid- ke selles asendis. Suruge samal pool olevale lülitile - sea- de hakkab tööle. Laske lukustuse vabastusmehhanism lahti. Lükake seadet edasi-tagasi üle töödel- dava pinna. Töö katkestamiseks vabastage lüliti. Vabastage lüliti. Tõmmake võrgupistik seinakontaktist välja. Tõmmake kaldenurga reguleerimise hooba ja seadke käepide vertikaalses- se asendisse. Keerake kaablikonks alla ja kerige kaa- bel käepideme ja kaablikonksu vahele. Kallutage seadet taha ja langetage käe- pidemele. Eemaldage padjand. Kallutage seadet ette. Puhastage korpust niiske lapiga. Säilitage seadet kuivas ruumis. 몇 HOIATUS Seade võib minema rullida ja põhjustada õnnetuse. Ärge seisake seadet kaldpinda- del. Käitamine Käepideme reguleerimine Transport Seadme sisselülitamine Kasutuselt võtmine 214 ET– 6 230V/60Hz variantide puhul saab käepide- me transportimiseks ja ladustamiseks ette pöörata. Tõmmake kaldenurga reguleerimise hooba. Lükake käepide ette. Vabastage kaldenurga reguleerimise hoob. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Eemaldage padjand seadmest. 몇 ETTEVAATUS Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult si- seruumides. Hoiukohta valides pidage silmas sead- me lubatud kogukaalu, et tagada stabiil- ne asend. Eemaldage padjand seadmest. OHT Vigastusoht. Enne mistahes töid seadme juures tuleb toitepistik seinakontaktist välja tõmmata. Kontrollige toitekaablit vigastuste osas. Vahetage defektne toitekaabel välja. Kontrollige filtrikoti täituvust, vajadusel vahetage välja. Seadme usaldusväärse toimimise huvides võib pädeva Kärcheri müügikontoriga sõl- mida hoolduslepingu. Lükake käepide ette. Transport Hoiulepanek Korrashoid ja tehnohooldus Hooldusleping 215ET– 7 OHT Vigastusoht. Enne mistahes töid seadme juures tuleb toitepistik seinakontaktist välja tõmmata. Kui riket ei ole võimalik selle tabeli abil kõr- valdada, pöörduge klienditeeninduse poo- le. Abi häirete korral Rike Kõrvaldamine Seadet ei saa käivitada, „Võrgupin- ge“ märgutuli ei põle Kontrollige hoone kaitset, toitekaablit, toitepistikut ja pistikupesa. Kui hoones olev kaitse vallandub mitu korda üksteise järel, pöörduge klienditeenindusse. Seadet ei saa käivitada, „Võrgupin- ge“ märgutuli põleb Kasutage lukustuse vabastusmehhanismi õigesti, vt „Seadme sisselülitamine“. Viige seade tööasendisse. Kui käepide on vertikaal- selt, ei saa seadet käivitada. Kontrollige, kas juhtkaabel on õigesti pistikupesas. Seade vibreerib tugevalt Kontrollige padjandi kinnitust Puhastage padjandit Padjandi väljavahetamine Padjand ei pöörle Konrollige, kas padjandit blokeerib võõrkeha, vajadu- sel eemaldage see. 216 ET– 8 Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaaltarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Valiku kõige sagedamini vajamineva- test varuosadest leiate te kasutusjuhen- di lõpust. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/01 Garantii Lisavarustus ja varuosad Varuosad Tarvik Nimetus Detaili nr.: Padjand, pehme, naturaalne 6.371-146.0 Padjand, pehme, beež 6.369-468.0 Padjand, keskmise tugevu- sega, punane 6.369-079.0 Pumbaga piserduspudel, 1 l 6.394-409.0 Eelpihustusseadis 6.670-020.0 Puhastusvahend Nimetus Detaili nr.: Spray Cleaner RM 748, 10 l 6.295-162.0 ELi vastavusdeklaratsioon Toode: põrandapuhastaja Tüüp: 1.291-xxx Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–67 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Kohaldatud riiklikud standardid

0,04 0,04 Mõõtmed ja kaalud Teoreetiline pinnavõimsus m²/h 900 900 Filtrikoti maht l 1 1 Kaal kg 34,5 34,0 Mõõtmed (p x l x k) mm 760x560x1260 760x560x1260 Kaabli pikkus m 20 20 Võrgukaabel H07RN-F 3x1,5 mm
