Inhaltsverzeichnis

Umweltschutz DE 1

Symbole in der Betriebsanleitung DE 1

Sicherheitshinweise DE 2

Sicherheitseinrichtungen. DE 2

Entriegelung. DE 2

Funktion DE2

Bestimmungsgemäß Verwendung DE 2

Bedien- und FunktionselementeDE 3

Montage DE 4

Vor Inbetriebnahme. DE 4

Betrieb. DE 5

Transport. DE 6

Lagerung. DE 6

Pflege und Wartung DE 6

Hilfe bei Störungen. DE 7

Garantie DE 8

Zubehör und Ersatzteile . DE 8

EU-Konformitätserklarung. . . . DE 8

Technische Daten. DE 9

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführrt werden sollenn. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanleitung

Gefahrenstufen

△GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen können.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheibenmaschinen, Nr. 5.956-659.0 und handeln Sie dann.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Entriegelung

Verhindert das unbeabsichtigte Einsatz den Gerätes.

Funktion

Das Gerät wird zum Polieren von ebenen Böden eingesetzt.

Der beim Polieren anfallende Staub wird von einer auswechselbaren Filtertute aufgenommen.

• Eine Arbeitsbrite von 500 mm ermöglich einen effektiven Einsatz.
  -Netzbetrieb ermittelicht ein hohes Leistungsvermögen ohne Arbeitszeitbegrenzung.

Bestimmungsgemäß Verwendung

Verwenden Sie theses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

• Das Gerätarf nur zum Polieren von glatten Bödenbenutz werden.
• Das Gerätarf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden.
• Das Gerät ist nicht für den Einsatz in explosionsgeführdeten Umgebungen geeignet.
• Dieses Gerät ist nur zur Trockenanwendung bestimmt und damit nicht im Freien unter nassen Bedingungen verwendet oder aufbewahrt werden.

Bedien- und Funktionselemente

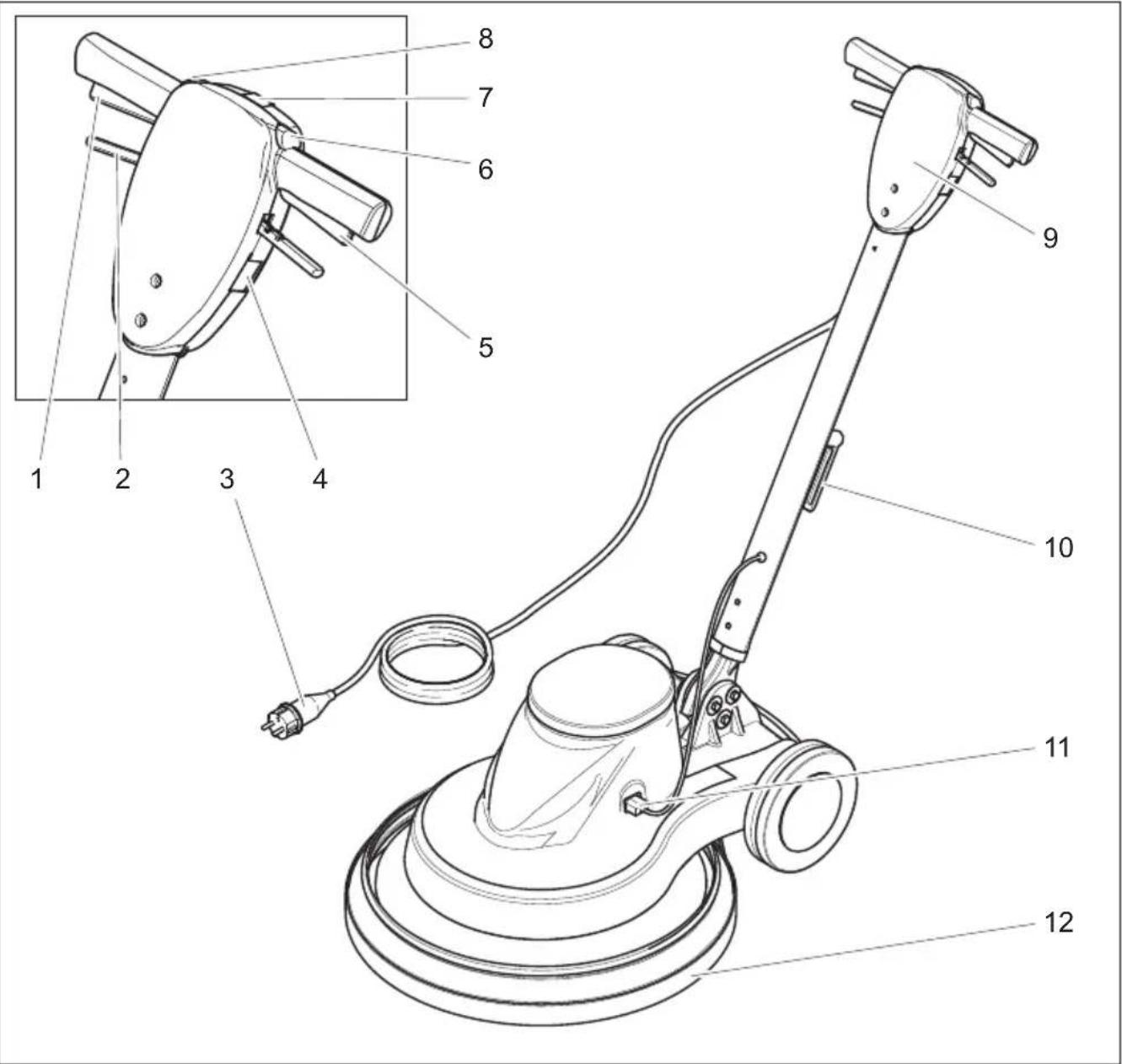

1 Schalter rechts
2 Hebel Neigungsverstellung
3 Netzkabel mit Netzstecker
4 Steckdose (nur für vom Gerätehersteller freiogegebenes Zubehör)
5 Schalter links
6 Entriegelung links
7 Kontrolleuchte „Netzspannung"
8 Entregelung rechts
9 Griff
10 Kabelhaken, drehbar
11 Steckverbindung Steuerleitung
12 Unterdruckschürze

Montage

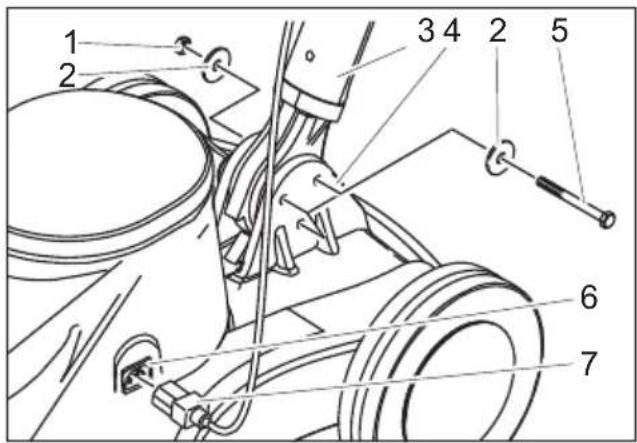

1 Mutter
2 Scheibe
3 Griff
4 Geräte-Unterteil
5 Sechskantschraube
6 Buchse Steuerleitung
7 Stecker Steuerleitung

Gerat auspacken.
Kabelbinder vom unteren Ende des Griffs entfern.

HINWEIS

Darauf achten, dass das Zahnrad nicht aus der Öffnung herausfällt.

Griff senkrecht und mit dem Kabelhaken nach hinten über das Geräte-Unterteil halten.
Unteres Ende des Griffs zwischen die beiden Laschen des Geräte-Unterteils einsetzen.
Bohrungen ausrichten.
Griff und Geräte-Unterteil mit den beiliegenden 3 Schrauben, 6 Scheiben und 3 Mutterw wie im Bild offen gezeigt verbinden.
→ Schrauben mit den beiliegenden Gabelschlüsseln festziehen.
Stecker der Steuerleitung in die Buchse Steuerleitung einstecken.

Vor Inbetriebnahme

Filtertüte einsetzen

Netzstecker aus der Steckdoseziehen.
Hebel Neigungsverstellungziehen und Griff in senkrechte Position bringen.
Gerät nach hinten kippen und auf dem Griff ablegen.

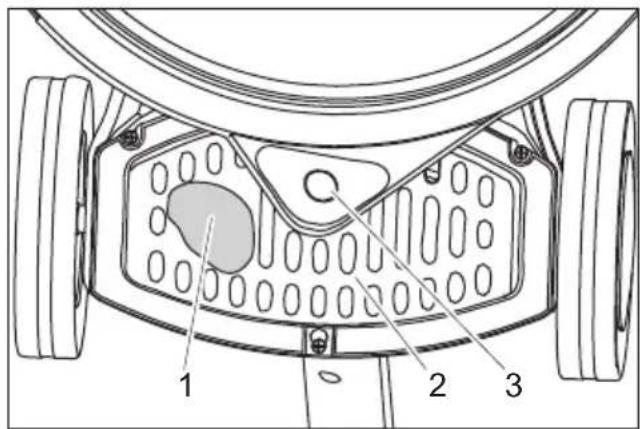

1 Filtertute
2 Abdeckung
3 Anschlussstutzen Unterdruckschürze

Abdeckung nach unten/hinten schieben und abnehmer.
Filterüte in das Gerät einsetzen und auf den Anschlussstutzern der Unterdruckschürze aufstecken.
Abdeckung anbringen.

Pad anbringen

VORSICHT

Beschädigungsgefahr!

Gerät nicht mit eingesetztem Pad aufbewahren. Pad nach jeder Benützung abnehmer.

Netzstecker aus der Steckdoseziehen.
Hebel Neigungsverstellungziehen und Griff in senkrechte Position bringen.
Gerät nach hinten kippen und auf dem Griff ablegen.

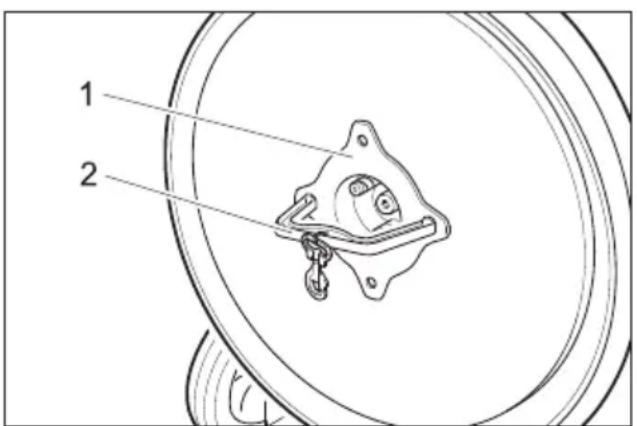

1 Mutter
2 Werkzeug
Mutter mit dem beiliegenden Werkzeug im Uhrzeigersinn abschrauben.
Unterlegscheibe abnehmen.
Pad mittig auf den Treibteller setzen und andrücken.
Unterlegescheibe aufsetzen.
Mutter gegen den Uhrzeigersinn aufschrauben und mit dem beiliegenden Werkzeug festziehen.
Werkzeug entfernen.
Gerat nach vorne kippen.

Betrieb

△GEFAHR

Verletzungsgefahr durch das rotierende Pad. Hände und FüBe nicht in die Nähe des rotierenden Pads bringen.

Griff einstellen

Hebel Neigungsverstellung ziehen.
Griff in angenehme Position schwenken.
Hebel Neigungsverstellung loslassen.

Transport

Griff in senkrechter Position feststellen.
Gerät nach hinten kippen und zum Einsatzzort fahren.

Gerä einschalten

Warning

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

Gerät nicht benützen, wenn kein Pad montiert ist.

HINWEIS

Das Gerät kann nicht eingeschaltet werden, wenn sich der Griff in senkrechter Stellung zum Fußboden befindet.

Kabelhaken nach oben schwenken und Kabel vollständig vom Gerät abnehmen.
Netzstecker in eine Steckdose stecken. Die Kontrolleuche „Netzspannung" leuchtet.
Griff auf Arbeitshöhe einstellen.
Griff mit beiden Händen festhalten.
Entriebelung links oder rechts drucken und festhalten.
→ Schalter auf der gleichen Seite drücken - das Gerät startet.
Entriebelung loslassen.
Gerat vorwarts und ruckwarts über die zu bearbeitende Flache schieren.
Zur Unterbrechung des Betriebs Schalter loslassen.

Außerbetriebnahme

→ Schalter loslassen.
Netzstecker aus der Steckdoseziehen.
Hebel Neigungsverstellungziehen und Griff in senkrechte Position bringen.
Kabelhaken nach unten schwenken und Kabel zwischen Griff und Kabelhaken aufwickeln.
Gerät nach hinten kippen und auf dem Griff ablegen.
Pad abnehmen.
Gerät nach vorne kippen.
Gehäuse mit einem feuchten Lappen reinigen.
Gerät in einem trockenen Raum aufbewahren.

△WARNUNG

Gerät kann wegrollen und Unfälle verursachen. Gerät nicht auf geneigten Flächen abstellen.

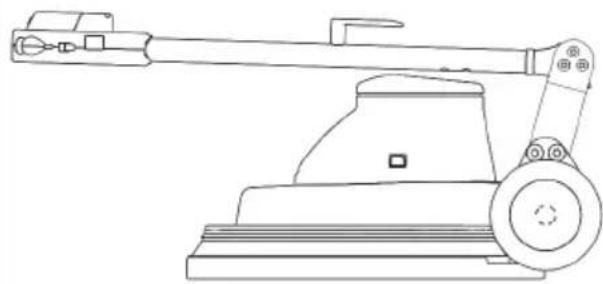

Griff nach vorne schwenken

Bei der 230V/60Hz Variante kann zu Transport und Lagerung der Griff nach vorne geschwenkt werden.

Hebel Neigungsverstellung ziehen.
Griff nach vorne schwenken.
Hebel Neigungsverstellung loslassen.

Transport

Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
Pad aus dem Gerät entfernen.

Lagerung

VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerätarf nur in Innenräumen gelagert werden.
Abstellplatz unter Berücksichtigung des zulässigen Gesamtgewichts des Gerätes wahren, um die Standsicherheit nicht zu beeinträchtigen.
Pad aus dem Gerät entfernen.

Pflege und Wartung

△GEFAHR

Verletzungsgefahr. Vor allen Arbeiten am Gerät Netzsteckerziehen.

Netzkabel auf Beschädigung prufen. Defektes Netzkabel ersetzen.
Füllungsgrad der Filtertüte prüfen, bei Bedarf auswechseln.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen Kärcher-Verkaufshaus Wartungsverträge abgeschlossen werden.

Hilfe bei Störungen

△GEFAHR

Verletzungsgefahr. Vor allen Arbeiten am Gerät Netzsteckerziehen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundenrufen.

Störung Behebung
Gerät{lösst sich nicht starten, Kont-rolleuche „Netzspannung“ leuchtet nicht	Sicherung im Gebäudefe, Netzkabel, Netzstecker und Steckdose prüfen. Wird die Sicherung im Gebäudefeerhmals hintereinander ausgelöst, Kundendienstaufsuchen.
Gerät{lösst sich nicht starten, Kont-rolleuche „Netzspannung“ leuchtet	Entriegelung korrekt bedieren, siehe „Gerät einschalten".
	Griff in Arbeitsposition bringen. Bei senkrecht stehendem Griff kann das Gerät nicht gestartet werden.
	Korrekte Verbindung der Steckverbindung Steuerleitung prüfen.
Gerät vibriert stark Pad-Befestigung	prüfen
	Pad reinigen
	Pad austauschen
Pad dreht sich nicht Prüfen, ob Fremdkörper das Pad blockiert, gegeben falls Fremdkörper entfernen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigen wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die{nachste autorisierte Kundendienstelle.

Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller frei gegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dazu, dass das Gerät sicher und störungsfrei betrieben werden kann.

Ersatzteile

• Eine Auswahl der am früigsten bestimmten Ersatzteile finden Sie am Ende der Betriebsanleitung.
• Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Zubehör

Bezeichnung Teile-Nr.
Pad, weich, natur 6.371-146	0
Pad, weich, beige 6.369-468	0
Pad, mittelweich, rot 6.369-0	79.0
Pumpsprüflasche, 1 Liter 6	394-409.0
Vorsprüheinrichtung 6.670-0	20.0

Reinigungsmittel

Bezeichnung Teile-Nr.
Spray Cleaner RM 748, 10 Liter	6.295-162.0

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlagigen grundlegenden Sicherheits-und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger

Typ: 1.291-xxx

Einschlagige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-67

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

		BDP 50/1500
Leistung
Netzspannung V/Hz 230/50 230/60
Leistungsaufnahme Motor W 1100 1100
Pad
Arbeitsbreite mm 500 500
Durchmesser mm 500 500
Drehzahl 1/min 1500 1500
Anpressdruck N/cm	2	0,04 0,04
Maße und Gewichte
Theoretische Flächenleistung m2/h 900 900
Volumen Filterüte	1	1	1
Gewicht	kg 34,5 34,0
Abmessungen (I x b x h)	mm	760x560x1260	760x560x1260
Kabellänge	m	20	20
Netzkabel	H07RN-F 3x1,5 mm2
Geräuschemission
Schalldruckpegel (EN 60704-1)	dB(A)	56	61,3
Gerätevibrationen
Schwingungsgesamtwert (ISO 5349)	m/s2 0,35 0,78
