GEBRUIKSAANWIJZING TR4200E EGO

LEES DE GEBRUIKSAANWIJZING

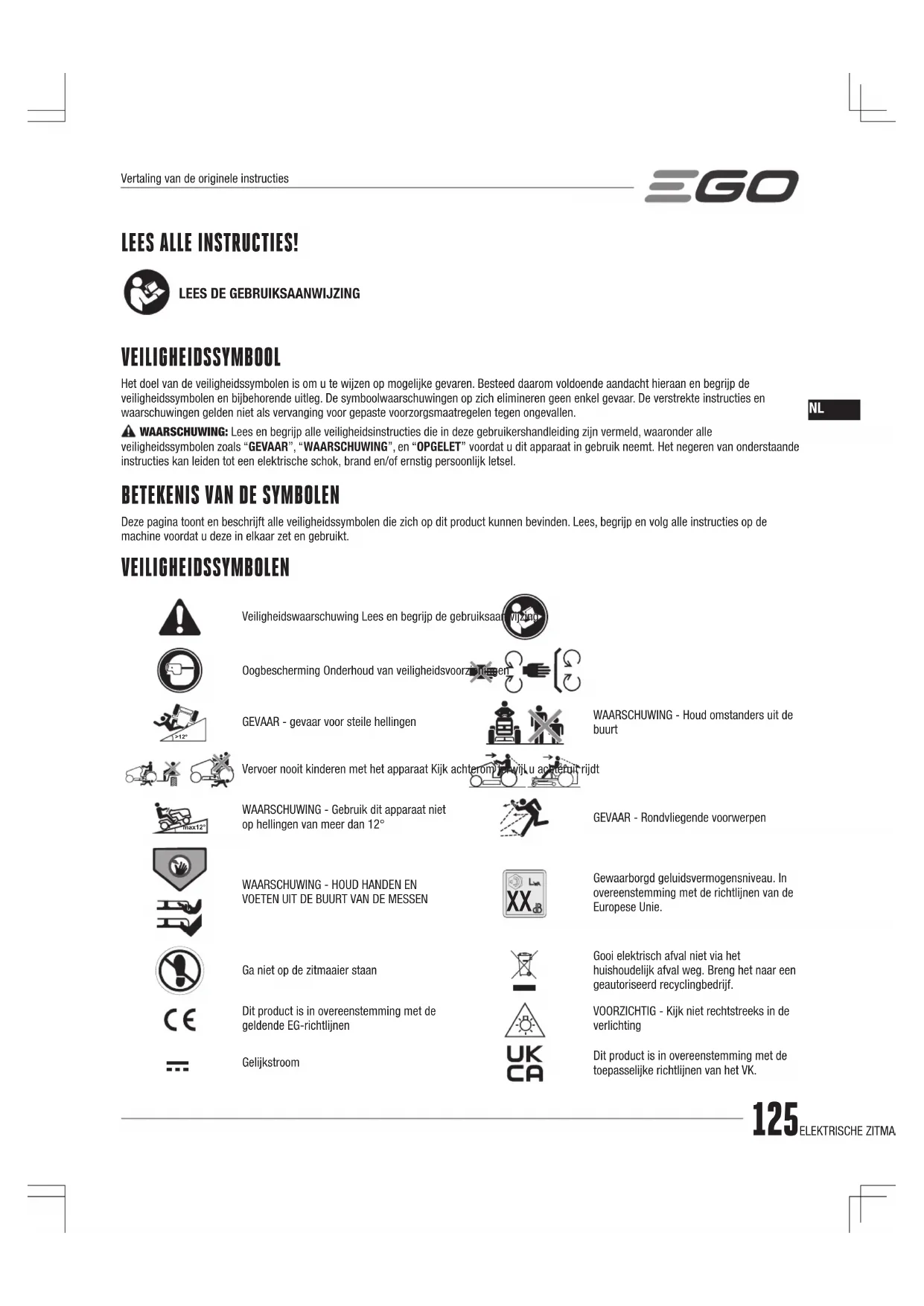

VEILIGHEIDSSYMBOOL Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De verstrekte instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruikershandleiding zijn vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR”, “WAARSCHUWING”, en “OPGELET” voordat u dit apparaat in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

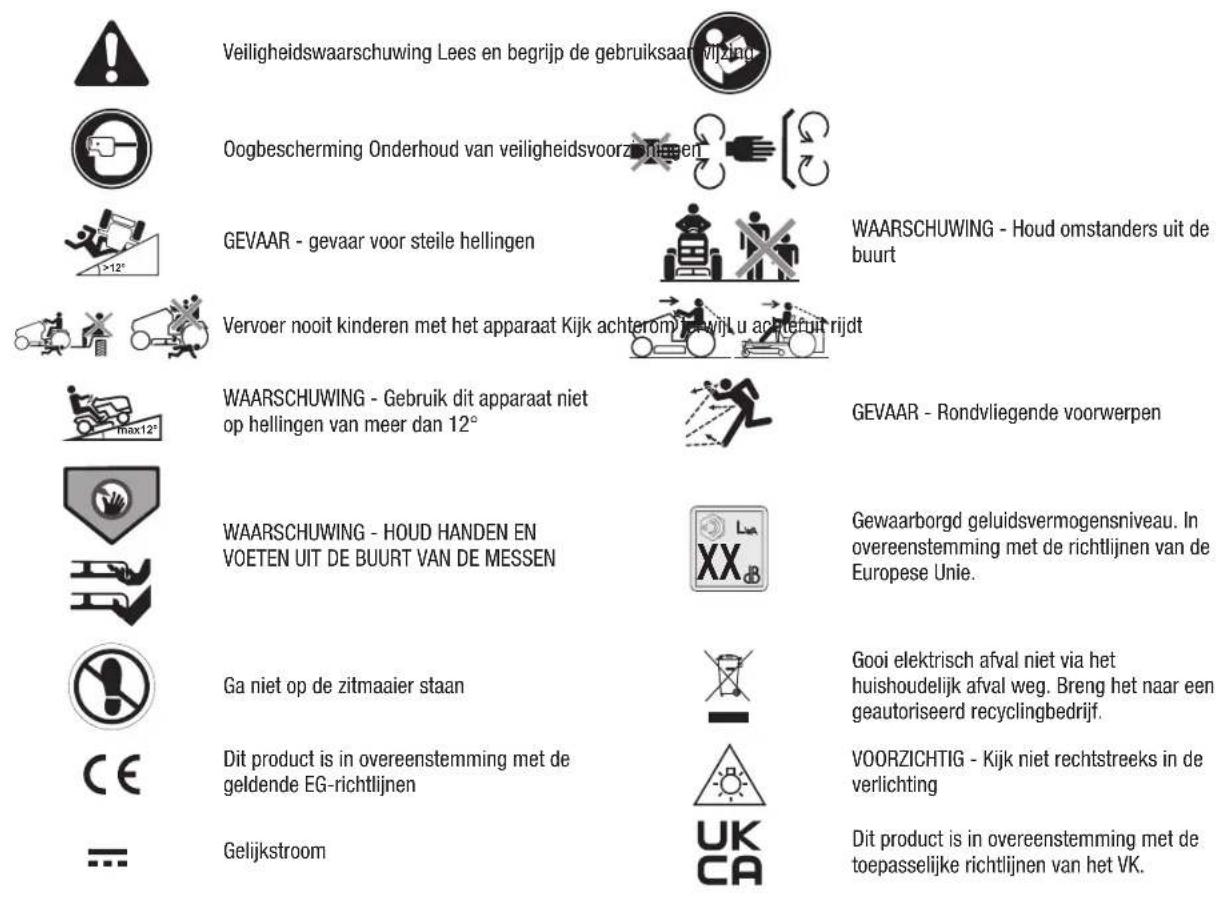

BETEKENIS VAN DE SYMBOLEN

Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt. VEILIGHEIDSSYMBOLEN Veiligheidswaarschuwing Lees en begrijp de gebruiksaanwijzingOogbescherming Onderhoud van veiligheidsvoorzieningen>12°GEVAAR - gevaar voor steile hellingenWAARSCHUWING - Houd omstanders uit de buurtVervoer nooit kinderen met het apparaat Kijk achterom terwijl u achteruit rijdtmax12°WAARSCHUWING - Gebruik dit apparaat niet op hellingen van meer dan 12°GEVAAR - Rondvliegende voorwerpenWAARSCHUWING - HOUD HANDEN EN VOETEN UIT DE BUURT VAN DE MESSEN Gewaarborgd geluidsvermogensniveau. In overeenstemming met de richtlijnen van de Europese Unie.Ga niet op de zitmaaier staanGooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf.Dit product is in overeenstemming met de geldende EG-richtlijnenVOORZICHTIG - Kijk niet rechtstreeks in de verlichtingGelijkstroomDit product is in overeenstemming met de toepasselijke richtlijnen van het VK.Vertaling van de originele instructiesELEKTRISCHE ZITMAAIER — TR4200E126 kPa Kilopascal RPM Toeren per minuutV Volt m Meterin Inch cm CentimeterNm Newtonmeter mm Millimeter°C Celsius kg Kilogram km/h Kilometer per uur IPX4 Beschermingsgraad bij binnendringen

SYMBOLEN IN DEZE HANDLEIDING

De informatie moet in acht worden genomen STOP De aangegeven actie stopt SPECIFICATIES Spanning 56V Afmetingen dek 107 cmWielmaatVoorkant 15 x 6 – 6 inchAchterkant 20 x 10 – 8 inchBandenspanning in koude toestandVoorkant 96,5 kPaAchterkant 151,7 kPaSnelheid van het mes (TPM) Tot 2850Maximale rijsnelheidVooruit Tot 9,6 km/uAchteruit Tot 4,8 km/uMaaihoogte-instelling (12 posities) 25 – 100 mmOplaadtemperatuurbereik 5°C – 40°CBedrijfstemperatuur 0°C – 40°COpslagtemperatuur -20°C – 70°CGewicht (zonder accupack) 182 kgGemeten geluidsvermogensniveau L 95,72 dB(A) K=1,14 dB(A)Geluidsdrukniveau aan het oor van de bediener L 83,9 dB(A) K=3 dB(A)Gegarandeerd geluidsvermogensniveau L (gemeten volgens 2000/14/EG)100 dB(A)Vibratie a

De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken; De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstellingOPMERKING: De trillingsemissie tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de gebruiker te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen. AANBEVOLEN ACCESSOIRES WAARSCHUWING: Gebruik alleen onderstaande accessoires. Het gebruik van accessoires die niet aan de specicaties van de originele uitrusting voldoen kunnen verkeerde prestaties leveren en de veiligheid in gevaar brengen.NAAM VAN HET ONDERDEEL MODELNUMMERStandaard mes AB4200Hoog mes AB4201Mulch-stekker AMP4200Transportbox* AMG1000Zonnescherm* AMS1000*OPMERKING: De transportbox en het zonnescherm moeten samen met het bevestigingsrek op de maaier worden geïnstalleerd. BESCHRIJVING KEN UW ZITMAAIER (Afb. A1) 1. Stoel2. Bekerhouders3. Achterwiel (aandrijfwiel) (x2)4. Waspoort5. Dek6. Dekbeschermer7. Antiscalpwiel (x2)8. Voorwiel (x2)9. Voorbumper10. Parkeerrempedaal127ELEKTRISCHE ZITMAAIER — TR4200E

14. Vergrendelingshendel voor parkeerrem

16. Hendel voor het instellen van de stoelhoogte

23. Hendel voor het instellen van de dekhoogte

(voor het installeren van de transportbox of het zonnescherm)

25. Statusindicator van zitmaaier

26. Schakelaar voor het aanpassen van de snelheid van de messen

34. Instelknop voor de rijsnelheid

37. Voedingseenheid met zes accucompartimenten

38. Accuvrijgaveknop

KEN HET LCD-SCHERM (Afb. A2) Zie de sectie 'ZITMAAIER STATUSREFERENTIE' en 'STORINGSCODE' voor meer informatie over pictogrammen en indicatoren op het lcd- scherm.

12. Temperatuurpictogram

13. Waarschuwingspictogram (overbelasting/laag vermogen)

18. Snelheidsindicator tijdens het rijden

UITPAKKEN OPMERKING: Bewaar het verpakkingsmateriaal totdat u het apparaat grondig hebt gecontroleerd en het naar tevredenheid werkt. Als er onderdelen ontbreken, neem dan alstublieft contact op met de klantenservice van EGO. MEDEDELING: Behalve de onderdelen in de onderstaande paklijst, zijn alle andere vermelde gereedschappen in de gebruiksaanwijzing slechts een aanbeveling en niet meegeleverd. PAKLIJST (Afb. B) B-1 Elektrische zitmaaier B-2 Stuur B-3 Stofafdekking B-4 Stoel B-5 Mulch-stekker B-6 Bevestigingsrek B-7 Combinatiesleutels B-8 Dopsleutel 18 mm B-9 M12 moeren (1 als reserve) B-10 Sluitringen (1 voor back-up) B-11 Stapbouten (1 als reserve) B-12 M8 moeren (1 als reserve) B-13 M8 x 70 bouten B-14 Veiligheidssleutel B-15 Snelkoppeling voor waspoort B-16 Gebruiksaanwijzing MONTAGE HET STUUR INSTALLEREN (Afb. C1) C1-1 Stuurkolom C1-2 Stuur C1-3 Middenlijn C1-4 Sluitring C1-5 M12 Moer C1-6 Dopsleutel 18 mm C1-7 Stofkap DE STOEL INSTALLEREN (Afb. C2) WAARSCHUWING: Het veiligheidsvergrendelingssysteem mag niet worden losgekoppeld of overbrugd. Als u dit doet, kan de zitmaaier hierdoor onverwacht reageren, wat persoonlijk letsel tot gevolg heeft. C2-1 Stoel C2-2 M8 moer C2-3 Stapbout C2-4 Aansluiting C2-5 Stekker DE MULCH-STEKKER BEVESTIGEN (Afb. C3) C3-1 Zijkoker C3-2 Mulch-stekker C3-3 Beweegbare veerELEKTRISCHE ZITMAAIER — TR4200E128

HET BEVESTIGINGSREK INSTALLEREN (Afb. C4) C4-1 Bevestigingsrek C4-2 M8x70 boutenC4-3 M8-moeren INSTELLING VOOR DE AFSTELLING (Afb. D1) AANPASSEN VAN DE HOOGTE VAN HET MAAIDEK (Afb. D2) AANPASSEN VAN DE ANTISCALPWIELEN (Afb. D3 – D6) D3-1 Antiscalpwielen D5-1 MoerD5-2 Spanbout D6-1 Dekhoogtelabel DE STOEL AANPASSEN (Afb. D7) D7-1 Hendel voor het instellen van de stoelhoogte GEBRUIK VOOR GEBRUIK (Afb. E1) AFSTELLEN VAN DE PARKEERREM (Afb. E2) E2-1 Parkeerrem-positie E2-2 Ontgrendelde positie

RIJSNELHEID NIET VERLAGEN. PROBEER TIJDENS HET RIJDEN NOOIT HET PARKEERREMPEDAAL IN TE TRAPPEN OM DE RIJSNELHEID TE VERLAGEN. WANNEER HET PARKEERREMPEDAAL WORDT INGETRAPT MAAR NIET IN DE PARKEERREMSTAND IS GEACTIVEERD, WERKT DE ELEKTRISCHE REM NIET LANGER EN STOPT DE ZITMACHINE MET RIJDEN OP EEN VLAKKE ONDERGROND. ALS DIT ECHTER OP EEN HELLING GEBEURT, KAN DE ZITMAAIER VAN DE HELLING AFGLIJDEN ZODRA HET PARKEERREMPEDAAL WORDT LOSGELATEN.

DE PARKEERREM OMHOOG EN DRUK ONMIDDELLIJK OP HET PARKEERREMPEDAAL OM DEZE IN DE PARKEERREMSTAND TE ZETTEN. IN GEVAL VAN NOOD STOPT DE ZITMAAIER ONMIDDELLIJK EN GLIJDT DEZE NIET VAN DE HELLING AF. HET ACCUPACK INSTALLEREN/VERWIJDEREN (Afb. E3 – E6) Om deze zitmaaier te starten, vereisen de EGO-accu's een totale lading van 15 Ah (2x BA4200/BA4200T) of meer. Voor de beste prestaties raden wij het gebruik van EGO-accu's aan met een totaal van 30 Ah of meer. E3-1 Vrijgaveknop voor de afdekkingE5-1 Accu-ontgrendelingsknop

DE ZITMAAIER OPLADEN

Gebruik alleen met de aanbevolen accupacks en laders.

De accupack(s) apart laden (afb. E7)OPMERKING: Raadpleeg de bijbehorende handleidingen voor accu's en opladers voor gedetailleerde instructies. Laad de accu('s) op via de oplaadpoort (afb. E8 – E10)E10-1 Stofafdekking E10-2 Laadpoort CONTROLEER HET VEILIGHEIDSVERGRENDELINGSSYSTEEM. a. Om het dek-messysteem te testen (afb. E11 – E12)b. Om het aandrijfsysteem te testen (afb. E13 – E14)Als het dek-messysteem en/of het rijsysteem niet stopt als de bestuurder niet op de stoel zit en als de oorzaak niet kan worden vastgesteld na de controle of de stekker is aangesloten op de stoel, moet u onmiddellijk contact opnemen met uw EGO-klantenservice. COMMUNICATIETECHNOLOGIE Voor informatie over ons volledig assortiment van verbonden producten en diensten, waaronder de verbindingsinstructies, scan de QR-code hieronder of ga naar www.egopowerplus.eu/connect. CHECKLIST VOOR GEBRUIK:

Zorg ervoor dat zich geen kinderen, omstanders en huisdieren in het werkgebied bevinden. Maak het werkgebied schoon van voorwerpen die door de messen van de zitmaaier door de lucht kunnen worden geslingerd. Verwijder vuil van de zitmaaier. Controleer op losse bevestigingsmiddelen. Controleer of alle beschermingen op hun plaats zitten en goed werken. Controleer visueel of de banden zijn opgepompt. Controleer de werking van de rem. Stel de hoogte van het maaidek in op de gewenste maaipositie die het best geschikt is voor het gazon en stel de antiscalpwielen dienovereenkomstig af. Stel de zitpositie in en zorg ervoor dat beide pedalen bereikbaar zijn. Controleer het laadniveau van de accu. Controleer het veiligheidsvergrendelingssysteem.129ELEKTRISCHE ZITMAAIER — TR4200E

DE ZITMAAIER STARTEN (Afb. E15 – Afb. E16) WAARSCHUWING: Voorkom plotselinge starts/stops en bochten, maar ook buitensporige snelheid, in het bijzonder tijdens het leren van de omgang met de zitmaaier. De zitmaaier kan snel draaien, waardoor u de controle kunt verliezen wat tot ernstig letsel en/of schade kan leiden. WAARSCHUWING: Alvorens de zitmaaier te starten, moet u de messen ontkoppelen door de PTO-schakelaar binnen 5 sec omlaag te drukken. Als de messen niet stoppen, mag u de zitmaaier niet gebruiken en moet u direct contact opnemen met de EGO- klantenservice. OPMERKING:

Wanneer het parkeerrempedaal op de parkeerremstand is ingesteld, hoeft u de start/stopknop slechts 3 seconden ingedrukt te houden om het LCD-scherm op te lichten. Laat het parkeerrempedaal vervolgens los voordat u met de zitmaaier gaat rijden.

De messen kunnen op elk moment worden gestart wanneer het LCD-scherm volledig is opgelicht en de richtingbedieningshendel niet naar achteren in de 'R'-richting is getrokken. Om de messen te laten draaien terwijl de zitmaaier achteruit rijdt, raadpleeg de sectie 'DE MESSEN LATEN DRAAIEN TIJDENS HET ACHTERUIT RIJDEN' in deze handleiding. OPMERKING: Volg afb. E17 om de laagste rijsnelheid te bereiken totdat u volledig in staat bent om de zitmaaier in alle situaties te bedienen. De elektrische zitmaaier onthoudt de instellingen voor de rij- en messnelheid niet. De rij- en messnelheid keren terug naar stand 2telkens wanneer de zitmaaier wordt uitgeschakeld. Aanpassing van de rijsnelheid (afb. E17) Aanpassing van de messnelheid (afb. E18) LED-verlichting (afb. E19)

De LED-koplampen kunnen met behulp van de LED- lichtschakelaar worden in- en uitgeschakeld. USB-poort OPMERKING: De USB-poort biedt een laadvermogen van 5V DC met een gecombineerde afname van 1,5 ampère en werkt alleen wanneer de zitmaaier is ingeschakeld. DE ZITMAAIER STOPPEN (Afb. E20) WAARSCHUWING: Zet het parkeerrempedaal altijd op de parkeerremstand wanneer de zitmaaier stopt met rijden op een helling, anders kan de zitmaaier van de helling afglijden, wat ernstige schade aan de zitmaaier of persoonlijk letsel kan veroorzaken! OPMERKING: In een situatie waarin het parkeerrempedaal op de parkeerremstand is gezet, de bestuurder niet op de stoel zit en de accupacks niet zijn verwijderd:

Als het LCD-scherm is uitgeschakeld, blijven de accucontrolelampjes, de start/stop-knop en de CCS-knop gedurende 1 uur opgelicht.

Als de 'brandstofmeter' of de bedieningsinterface op het LCD- scherm wordt weergegeven, wordt de zitmaaier automatisch na 1 uur automatisch uitgeschakeld. Thuisbreng-modus Wanneer de acculading kritiek laag wordt, gaat de zitmaaier in de thuisbreng-modus om voldoende stroom te behouden om terug te gaan naar het oplaadgebied.

De messen schakelen over naar een lage rotatiesnelheid, waarbij slechts weinig gras kan worden gemaaid. Bij hoog en dicht gras, zullen de messen stoppen met draaien. De audio-indicator zal met tussenpozen afgaan (piepen).

De statusindicator van de zitmaaier knippert elke seconde rood, zowel het waarschuwingspictogram (laag vermogen) als het pictogram van elk gebruikt accuvak knipperen. De gebruiker moet:

De PTO-schakelaar naar beneden drukken om de mesmotoren uit te zetten. De audio-indicator stopt wanneer de mesmotoren stoppen.

Stop met werken en ga zo snel mogelijk naar het oplaadgebied. De maximale afstand die de zitmaaier kan aeggen bedraagt 1000 m. Als de accu bijna leeg is, knippert het waarschuwingspictogram (laag vermogen) als het pictogram van elk gebruikt accuvak elke halve seconde. De zitmaaier stopt onmiddellijk met werken. De bestuurder zal de zitmaaier naar het oplaadgebied moeten vervoeren om deze op te laden. OPMERKING: Als u handmatig moet duwen, zorg er dan voor dat de accu's zijn losgekoppeld van de zitmaaier en het parkeerrempedaal zich niet in de parkeerremstand bevindt. DE ZITMAAIER BESTUREN (Afb. E21) GEVAAR: Blijf op minstens twee maaibreedtes afstand van greppels, hellingen of water. De voorwielen kunnen draaien als de zitmaaier is gestopt, zelfs als de rem is geactiveerd, en kunnen ervoor zorgen dat de zitmaaier over de rand gaat of in het water beland, wat de dood of ernstig letsel tot gevolg kan hebben. WAARSCHUWING: Gebruik de zitmaaier niet op de openbare weg. WAARSCHUWING: Als er sprake van een blokkade is of als u een vreemd voorwerp raakt, dient u de motor te stoppen en de accu's te verwijderen. Verwijder vastzittend gras, bladeren, verontreinigingen en ander opgehoopt vuil; inspecteer de zitmaaier grondig op schade en repareer de schade alvorens de zitmaaier weer te starten en te gebruiken.ELEKTRISCHE ZITMAAIER — TR4200E130 OPMERKING: Wanneer u de stoel tijdens het rijden verlaat, gaat de statusindicator van de zitmaaier uit. Wanneer u weer begint te rijden, leun achterover op de stoel en duw het parkeerrempedaal volledig in om de statusindicator van de zitmaaier groen te laten branden. Wanneer u tijdens het rijden tussen vooruit en achteruit schakelt, beweeg de richtingbedieningshendels direct van het ene uiteinde naar het andere zonder te stoppen in de neutrale stand, anders kan de zitmaaier stoppen met rijden.

CRUISECONTROL (CCS) GEBRUIKEN

Om cruisecontrol (CCS) te activeren (te openen) (afb. E22)OPMERKING: Het rijsnelheidsniveau dat op het LCD-scherm wordt weergegeven, geeft mogelijk niet nauwkeurig de werkelijke rijsnelheid van de zitmaaier in cruisecontrol weer. Druk op de snelheidsregelknop om het rijsnelheidsniveau op het LCD-scherm te 'vernieuwen'.Om cruisecontrol (CCS) te stoppen (af te sluiten), kies een van de volgende drie manieren: Trap het gaspedaal helemaal in en houd het ingedrukt. De CCS-functie stopt en de zitmaaier blijft rijden. Trap het gaspedaal iets in en laat het dan los. De zitmaaier en de CCS-functie stoppen. Druk op de CCS-knop. De zitmaaier en de CCS-functie stoppen.OPMERKING: Wanneer de CCS is gestopt, verdwijnt het '' pictogram van het LCD-scherm en hoort u twee geluidssignalen.OPMERKING: Als het parkeerrempedaal wordt ingetrapt, stopt de zitmaaier, maar knippert het '' pictogram op het LCD-scherm om aan te geven dat de CCS in stand-by staat. Laat in dat geval het parkeerrempedaal los en druk op de CCS-knop. De zitmaaier rijdt automatisch weer verder en het '' pictogram stopt met knipperen. DE MESSEN INSCHAKELEN TIJDENS HET ACHTERUIT RIJDEN OPGELET: Achteruit maaien wordt afgeraden. WAARSCHUWING: Wees uiterst voorzichtig bij het achteruit maaien. Zorg er altijd voor dat er voor en tijdens het achteruit maaien geen personen, vooral kleine kinderen, in het werkgebied aanwezig zijn. WAARSCHUWING: Het zicht van de bestuurder kan worden belemmerd bij het bedienen van de zitmaaier die van een opvangbak is voorzien. Wees uiterst voorzichtig voor en tijdens het achteruit maaien en zorg dat u altijd op de hoogte bent van de omgeving.Om ACHTERUIT MAAIEN te activeren (openen) (E23)Om ACHTERUIT MAAIEN te stoppen (afsluiten), kunt u kiezen uit een van de volgende vier manieren: Druk eenmaal op de ACHTERUIT MAAIEN knop. Ga van de zitmaaierstoel af. Druk 3 sec lang op de start/stop-knop om het LCD-scherm uit te schakelen. Verwijder de veiligheidssleutel of verwijder de accupack(s) om de zitmaaier uit te schakelen.OPMERKING: Wanneer de ACHTERUIT MAAIEN is gestopt, licht het '' pictogram op het LCD-scherm op. ONDERHOUD WAARSCHUWING: Draag altijd een veiligheidsbril met zijschermen. Als u dit niet doet kan het ertoe leiden dat voorwerpen in uw ogen terechtkomen wat ernstig letsel kan veroorzaken. WAARSCHUWING: Bescherm altijd uw handen door handschoenen te dragen of door de snijvlakken met doeken of andere materialen in te wikkelen voordat u onderhoud aan de messen van de zitmaaier uitvoert. Verwijder altijd de veiligheidssleutel en de accupacks tijdens onderhoud aan of transport van de zitmaaier. AANBEVOLEN ONDERHOUDSCHEMA('S) Onderhoudsinterval OnderhoudsprocedureVoor elk gebruik of dagelijks Controleer het veiligheidsvergrendelingssysteem. Controleer visueel of de banden zijn opgepompt. Inspecteer de messen. Controleer het gehele product op beschadigingen, ontbrekende of los zittende onderdelen zoals de zijkoker, schroeven, moeren, bouten, doppen etc., zorg ervoor dat alle beschermingen op hun plek zitten en correct werken. Controleer en zorg ervoor dat het gaspedaal goed kan worden ingetrapt en losgelaten. Controleer de stuurdemper. Het stuur moet een zekere weerstand hebben wanneer het gedraaid wordt.Na elk gebruik Maak de zitmaaier schoon en was het dek. Elke 25 uur Controleer de bandenspanning.Elke 100 uur Controleer de achterwielen; zorg ervoor dat de bouten en moeren zijn aangedraaid met het aanbevolen aanhaalmoment (101 – 103 Nm). Controleer de voorwielen; zorg ervoor dat de moer is aangedraaid tot het aanbevolen aanhaalmoment (90 – 92 Nm).Elke 200 uur Controleer de voorwielen, zorg dat ze vrij kunnen draaien.131ELEKTRISCHE ZITMAAIER — TR4200E

Elk half jaar Controleer het parkeerrempedaal. Verwijder de accu uit de zitmaaier, trek vervolgens de vergrendelingshendel voor parkeerrem omhoog en trap het parkeerrempedaal in om de parkeerrem te activeren. Duw de zitmaaier handmatig naar voren om na te gaan of de zitmaaier kan worden verplaatst zonder dat de achterwielen draaien. Als de zitmaaier beweegt en de achterwielen draaien, neem dan contact op met de klantenservice van EGO voor reparatie.Voor opslag Haal de accu's uit de zitmaaier. Verwijder de veiligheidssleutel van de zitmaaier. Voer alle hierboven vermelde onderhoudsprocedures uit en maak de zitmaaier grondig schoon. Inspecteer het hele product op beschadigde, ontbrekende of losse onderdelen, vervang of draai de overeenkomstige onderdelen vast voordat u deze opbergt.Jaarlijks Smeer de ashulzen van de voorwielen. ALGEMEEN ONDERHOUD De buitenkant van de zitmaaier reinigen (afb. F1 – F2) Waspoort gebruiken om het dek van de zitmaaier te reinigen (afb. F3 – F4) F3-1 Waspoort F3-2 Waspoort snelkoppelingF3-3 TuinslangOPMERKING: Als u klaar bent met schoonmaken, schakel de zitmaaier volledig uit en verwijder vervolgens de tuinslang en snelkoppeling. ONDERHOUD VAN HET MAAIDEK EN DE MESSEN VAN DE ZITMAAIER Voorbereiding (afb. G1) Het maaidek verwijderen (afb. G2 – G3) G2-1 Motorkabel G2-2 SplitpenG2-3 Ophangingsmechanisme Vervang de snijmessen (afb. G4 – afb. G6) G4-1 Stabilisator G5-1 BoutG5-2 Sluitring G5-3 MesG5-4 Flens G5-5 Motorschacht Het dek nivelleren a. Wanneer moet u nivelleren (afb. G7/afb. G8/afb. G9)b. Voor het nivelleren Controleer de bandenspanning in koude toestand (afb. G10). Controleer de snijmessen. Verwijder en vervang indien nodig versleten, gescheurde en/of gebogen messen.c. Voorbereiding voor nivellering (afb. G11)d. Hoe nivelleren Een aanpassing van zijkant naar zijkant maken (afb. G12) Een aanpassing van voor- naar achterkant maken (afb. G13)

DE ZITMAAIER VERVOEREN (Afb. H1 – H5) H2-1 Hellingen H2-2 RiemenOPMERKING: Beveilig de zitmaaier indien nodig, gebruik banden of kabels om bewegingen tijdens het transport te voorkomen. OPSLAG (afb. I1 – I2) OPMERKING: Verwijder en berg de accupack(s) apart op volgens de instructies in de betreffende handleidingen.Reinig en controleer de zitmaaier voor opslag. Raadpleeg de sectie 'ALGEMEEN ONDERHOUD' en 'AANBEVOLEN ONDERHOUDSSCHEMA('S)'. Het milieu beschermen AEEA (afgedankte elektrische en elektronische apparatuur) Gooi geen elektrische apparaten, gebruikte accu's en laders weg via het huisvuil! Geef dit product af bij een geautoriseerd recyclingbedrijf en zorg dat het apart kan worden ingezameld. Elektrisch gereedschap moet worden afgegeven voor een milieuvriendelijke recycling.ELEKTRISCHE ZITMAAIER — TR4200E132

De elektrische zitmaaier rijdt niet wanneer het gaspedaal wordt ingetrapt.

De gecombineerde Ah van de geplaatste accu's voldoet niet aan de vereiste.

Om deze zitmaaier te starten, moet u voldoende EGO- accu's gebruiken volgens de instructies in de sectie 'HET ACCUPACK VAST-/LOSMAKEN' in deze handleiding.

Het parkeerrempedaal bevindt zich in de rempositie.

Trap het parkeerrempedaal volledig in om de zitmaaier uit de parkeerremstand te halen.

De statusindicator van de zitmaaier brandt niet groen.

Trap het parkeerrempedaal in en laat het vervolgens los. De statusindicator van de zitmaaier brandt groen, dit betekent dat de zitmaaier klaar is om te starten.

De bestuurder zit niet op de stoel.

De zitmaaier kan alleen worden bediend als de bestuurder juist op de stoel zit.

Het veiligheidsvergrendelingssysteem van de stoel is niet goed aangesloten.

Haal de accu's uit de zitmaaier en til de rugleuning van de stoel omhoog om na te gaan of de kabelstekker goed is aangesloten op de contactdoos aan de onderkant van de stoel (zie het hoofdstuk 'DE STOEL INSTALLEREN'). Volg de instructies in „DE ZITMAAIER STARTEN” om de zitmaaier opnieuw te starten en na te gaan of de zitmaaier nu wel start. Als dit niet het geval is, neem contact op met de klantenservice van EGO voor reparatie.

Bij extreem koud eer kan de rijfunctie eventueel niet succesvol starten als gevolg van de bescherming tegen lage temperaturen.

Berg de zitmaaier en de accu altijd op in een warme omgeving. Start de zitmaaier opnieuw wanneer deze is opgewarmd. Voer alstublieft geen herhaaldelijke pogingen onder extreem koude omstandigheden uit omdat deze de machine kunnen beschadigen.

De bewegingsruimte van het gaspedaal is verstopt met vuil.

Controleer en verwijder het vuil

Storing van mechanische of elektronische componenten van het gaspedaal.

Neem contact op met de klantenservice van EGO voor reparatie.

De richtingbedieningshendel is in de neutrale stand geplaatst.

De elektrische zitmaaier stopt met rijden.

Bij het schakelen tussen vooruit en achteruit tijdens het rijden blijft de richtingbedieningshendel lange tijd in de neutrale stand staan.

Laat het gaspedaal los en trap het vervolgens opnieuw in.

Defecte elektronische componenten van het gaspedaal.

Neem contact op met de klantenservice van EGO voor reparatie.

Het veiligheidsvergrendelingssysteem van de stoel is losgekoppeld tijdens het rijden op ruw terrein.

Haal de accu's uit de zitmaaier en til de rugleuning van de stoel omhoog om na te gaan of de kabelstekker goed is aangesloten op de contactdoos aan de onderkant van de stoel (zie het hoofdstuk 'DE STOEL INSTALLEREN'). Volg de instructies in „DE ZITMAAIER STARTEN” om de zitmaaier opnieuw te starten en na te gaan of de zitmaaier nu wel start. Als dit niet het geval is, neem contact op met de klantenservice van EGO voor reparatie.

Het gewicht van de gebruiker is niet gelijkmatig over de stoel verdeeld. Het gewicht van de bestuurder op de stoel moet minimaal 20 kg zijn voor een juiste werking van het veiligheidsvergrendelingssysteem van de stoel.

1. Ga juist op de stoel zitten, trap het parkeerrempedaal

volledig in en laat het los, en de zitmaaier is klaar om te rijden.

Het parkeerrempedaal is voldoende ingetrapt, maar staat niet in de parkeerstand, en de zitmaaier stopt.

Volg de instructies in 'DE ZITMAAIER STARTEN' om de zitmaaier opnieuw te starten. De elektrische zitmaaier kan de messen niet starten wanneer de PTO-schakelaar is geactiveerd. Het PTO-schakelaar pictogram knippert

De gecombineerde Ah van de geplaatste accu's voldoet niet aan de vereiste.

Om deze zitmaaier te starten, moet u voldoende EGO- accu's gebruiken volgens de instructies in de sectie 'HET ACCUPACK VAST-/LOSMAKEN' in deze handleiding.

De PTO-schakelaar werd niet ingedrukt toen de zitmaaier de laatste keer werd uitgeschakeld.

Druk de PTO-schakelaar naar beneden en start de mesmotoren opnieuw.

De zitmaaier is overbelast op het moment dat de messen beginnen te draaien, waardoor de zelfbescherming van de mesmotoren wordt geactiveerd.

Start de zitmaaier eerst met een lage snelheid van de messen en totdat de messen de juiste rotatie bereiken, mag u de snelheid van de messen niet in de gewenste snelheid verhogen.

Bij extreem koud weer starten de mesmotoren mogelijk niet als gevolg van de bescherming tegen lage temperaturen.

Berg de zitmaaier en de accu altijd op in een warme omgeving. Start de zitmaaier opnieuw wanneer deze is opgewarmd. Voer alstublieft geen herhaaldelijke pogingen onder extreem koude omstandigheden uit omdat deze de machine kunnen beschadigen.

Het mes raakt het vervormde maaidek.

Neem contact op met de klantenservice van EGO voor reparatie.ELEKTRISCHE ZITMAAIER — TR4200E134

De messen stoppen tijdens het maaien van gras.

De zitmaaier is overbelast.

Verhoog de maaihoogte van het dek of verlaag de rijsnelheid om de belasting van de zitmaaier te verlagen.

Het dek is verstopt door gras en vuil.

Reinig het dek en controleer of de messen vrij kunnen bewegen.

Reduceer de belasting van de zitmaaier, door de maaihoogte van het dek te verhogen of verlaag de snelheid van de messen/rijsnelheid en laat de zitmaaier afkoelen.

De/het accupack(s) in de accuvakken van de zitmaaier is/zijn oververhit, wat erin resulteert dat de gecombineerde Ah van alle aangesloten accu's te laag is.

1. De zitmaaier kan verder werken als de gecombineerde

Ah-waarde van de accu's, inclusief oververhitte accu, het vereiste niveau bereikt. Zodra de oververhitte accu de normale temperatuur bereikt, gaat deze direct weer door met het voorzien van stroom voor de zitmaaier.

2. Als het gecombineerde accuvermogen lager is dan

vereist, werkt de zitmaaier niet totdat meer accupacks worden aangesloten op de lege accuvakken.

3. Reduceer de belasting van de zitmaaier, door de

maaihoogte van het dek te verhogen of de rijsnelheid te verlagen om de werking te hervatten.

De zitmaaier staat in de thuisbreng- modus.

Als de zitmaaier zich in de thuisbreng-modus bevindt, gaan de messen automatisch over naar de geringe rotatiesnelheid zonder gras te maaien. De gebruiker moet stoppen met werken en zo snel mogelijk naar de het acculaadstation gaan.

De zitmaaier heeft een vreemd voorwerp geraakt, waardoor de motor is overgegaan naar de zelfbescherming.

Druk de PTO-schakelaar naar beneden en start de mesmotoren opnieuw.

De zitmaaier rijdt achteruit en het ACHTERUIT MAAIEN UIT-pictogram is op het LCD-scherm opgelicht.

Druk de PTO-schakelaar omlaag en start de mesmotoren opnieuw volgens de instructies in de sectie 'ACHTERUIT MAAIEN ACTIVEREN (OPENEN)'. De audio-indicator blijft afgaan.

De zitmaaier bevindt zich in de thuisbreng-modus en de messen zijn niet uitgeschakeld.

Druk de PTO-schakelaar naar beneden om de mesmotoren uit te schakelen. De audio-indicator stopt wanneer de mesmotoren zijn uitgeschakeld.

De zitmaaier stopt met rijden op een helling en de bestuurder zit niet op de stoel zonder het parkeerrempedaal in de parkeerremstand te zetten.

Zet het parkeerrempedaal in de parkeerremstand voordat u de zitmaaier op de helling verlaat. De stroomindicatoren op de accupacks branden nog steeds wanneer de zitmaaier wordt uitgeschakeld.

Wanneer de zitmaaier op een vlakke ondergrond wordt uitgeschakeld zonder de accu('s) uit de zitmaaier te verwijderen, blijven de stroomindicatoren gedurende een bepaalde periode branden.

U hoeft niets te doen. De accu-indicatoren gaan uit wanneer de maaier na een tijdje wordt uitgeschakeld. Raadpleeg de sectie „DE ZITMAAIER STOPPEN” voor de specieke tijd.

Wanneer de zitmaaier op een helling wordt uitgeschakeld zonder de parkeerrem te activeren, blijven de stroomindicatoren op de accupacks branden totdat de accu leeg is. De audio-indicator blijft tegelijkertijd afgaan.

Zet het parkeerrempedaal in de parkeerremstand voordat u de zitmaaier op de helling verlaat. De zitmaaier kan anders van de helling afglijden.135ELEKTRISCHE ZITMAAIER — TR4200E

Het LCD-scherm licht niet op met alle symbolen weergegeven.

De start/stop-knop is niet lang genoeg ingedrukt.

1. Het LCD-scherm toont alleen 'vermogensmeter' als de

start/stop-knop kort wordt ingedrukt.

2. Het LCD-scherm licht op nadat het parkeerrempedaal

volledig is ingetrapt en de start/stop-knop tegelijkertijd voldoende lang is ingedrukt.

Wanneer het pictogram van de veiligheidssleutel ' ' knippert op het LCD-scherm, is de veiligheidssleutel niet aangebracht.

Breng de veiligheidssleutel aan, trap vervolgens het parkeerrempedaal volledig in en druk tegelijkertijd voldoende lang op de start/stop-knop om het LCD-scherm aan te zetten.

Wanneer het parkeerrem-pictogram

' op het LCD-scherm knippert, is het parkeerrempedaal niet volledig ingetrapt.

Breng de veiligheidssleutel aan, trap vervolgens het parkeerrempedaal volledig in en druk tegelijkertijd voldoende lang op de start/stop-knop om het LCD-scherm aan te zetten. De zitmaaier maait niet gelijkmatig, met duidelijke hoogteverschillen voor en achter.

Slijp of vervang de messen zoals vermeld in deze gebruiksaanwijzing.

De messen zijn verbogen.

Vervang het gebogen mes volgens de instructies in de sectie 'De messen vervangen'.

Het dek is niet genivelleerd, wat resulteert in verschillende maaihoogtes

Nivelleer het dek volgens de instructies in de sectie 'Het dek nivelleren'. De daadwerkelijke maaihoogte is niet genivelleerd met de aanbevolen hoogte.

De moeren van het dek op het ophangingsmechanisme zijn los.

Volg de instructies in de sectie 'Het dek nivelleren' om de voor- en achterkant van het maaidek juist in te stellen en maak de moeren op het ophangingsmechanisme stevig vast.

Het dek is beschadigd of ernstig versleten.

Volg de instructies in de sectie 'Het dek verwijderen' om het dek van de zitmaaier te vervangen. De zitmaaier mulcht niet goed.

Nat gemaaid gras blijft aan de onderkant van het dek plakken.

Wacht totdat het gras droog is voordat u het maait.

De zitmaaier is zo ingesteld dat hij te veel gras in een keer moet maaien.

Verhoog de maaihoogte van het dek. Overmatige trillingen.

De messen zitten los.

Draai de bout van het mes vast met het aanbevolen aanhaalmoment.

De messen zijn verbogen.

Vervang het gebogen mes volgens de instructies in de sectie 'De messen vervangen'.

Het dek is niet genivelleerd.

Nivelleer het dek volgens de instructies in de sectie 'Het dek nivelleren'.

De moeren van het dek op het ophangingsmechanisme zijn los.

Draai de moeren op de ophangstang vast.

De zitmaaier is zo ingesteld dat hij te veel gras in een keer moet maaien.

Verhoog de maaihoogte van het dek. Er blijft gras of vuil achter op de grond na het maaien.

De zitmaaier is zo ingesteld dat hij te veel gras in een keer moet maaien als het gras te lang is.

Begin met een hoge maaihoogte en reduceer totdat het gewenste maairesultaat is bereikt. Gras van meer dan 152 mm moet in twee keer worden gemaaid, met opeenvolgend lager wordende hoogtes.

Maai niet als het gras nat is. Wacht totdat het gras droog is.

De rijsnelheid is te hoog.

Verlaag de rijsnelheid.

De snelheid van het mes is te laag.

Verhoog de snelheid van het mes geleidelijk.ELEKTRISCHE ZITMAAIER — TR4200E136

Korte werkingstijd van de zitmaaier met de meegeleverde accu's.

Gazonterrein, grasomstandigheden, maaihoogte-instelling, rijsnelheid, messnelheid, etc. hebben een grote invloed op de looptijd.

Verhoog de maaihoogte van het dek of verlaag de snelheid van het mes om de belasting tijdens het maaien te verminderen. De zitmaaier rijdt niet recht.

De bandenspanning voor de linker- en rechterwielen is verschillend.

Controleer de bandenspanning in de voor- en achterwielen en pas ze aan, in overeenstemming met de aanbeveling in de sectie 'SPECIFICATIES' in deze handleiding. Het parkeerrempedaal kan niet worden ontgrendeld uit de parkeerremstand of springt slechts langzaam terug.

Het bewegingspad van het parkeerrempedaal is verstopt met vuil.

Controleer en verwijder het vuil. De zitmaaier kan niet worden geladen via de laadpoort terwijl de statusindicator van de zitmaaier continu rood brandt.

De stekker van de oplader is niet juist aangesloten op de laadpoort van de zitmaaier.

Sluit de laadstekker weer aan om te zien of de zitmaaier normaal kan worden opgeladen.

Er staat geen stroom op het stopcontact.

U hoeft niets te doen. Wacht totdat de spanning herstelt.

Neem contact op met de klantenservice van EGO en laat de oplader indien nodig inspecteren en/of repareren door een gekwaliceerde technicus.

De laadpoort op de zitmaaier is defect.

Neem contact op met de klantenservice van EGO voor reparatie. De laadduur via de laadpoort van de zitmaaier is te lang.

Het gebruik van de EGO-adapter ACA1000 vergt een langere tijd.

Gebruik de EGO-oplader CHV1600E om de elektrische zitmaaier rechtstreeks op te laden. De accu's kunnen niet volledig worden opgeladen via de oplaadpoort van de zitmaaier.

Een rmwarefout van de zitmaaier of het accupack, of een storing op de oplader.

Reset de oplader door de oplader los te koppelen en enkele minuten te wachten. Sluit vervolgens de stekker weer aan op de voeding. Als dit het probleem niet oplost, bel dan de EGO-klantenservice. De zitmaaier kan niet worden gestart na het reinigen.

Onjuiste reiniging, waardoor bijvoorbeeld water in de elektrische componenten, het lcd-scherm etc. komt.

1. Volg de instructies in de sectie 'ALGEMEEN ONDERHOUD'

om de zitmaaier correct te reinigen.

2. Als de zitmaaier onbedoeld in de regen terecht komt, laat

de maaier drogen of gebruik perslucht om deze te drogen. Het dek raakt snel verstopt.

Het dek is na eerder gebruik niet goed schoongemaakt.

Reinig het maaidek na elk gebruik zoals beschreven in de sectie 'De waspoort gebruiken om het dek te reinigen'. De zitmaaier verliest snel de tractie als hij een helling moet beklimmen.

De banden van de achterwielen zijn versleten.

Ga naar een lokale werkplek om de banden van de wielen te vervangen.

Maaien op een steile helling.

De zitmaaier mag niet worden gebruikt om hellingen te maaien die steiler zijn dan de vereiste graden. Wanneer de zitmaaier op een helling stilstaat met het parkeerrempedaal geactiveerd, kan de zitmaaier van de helling omlaag glijden.

De remonderdelen zijn overmatig versleten als gevolg van een onjuiste bediening van de zitmaaier.

Neem contact op met de klantenservice van EGO voor reparatie. Er komt geen water uit de waspoort wanneer u probeert het dek te wassen.

De waspoort-snelkoppeling is niet goed op de waspoort gemonteerd.

Bevestig de waspoort snelkoppeling opnieuw totdat u een klik hoort nadat u hem er stevig op heeft gedrukt. Als dat niet werkt, belt u de EGO-klantenservice. Er is een abnormaal geluid hoorbaar wanneer de zitmaaier handmatig wordt voortgeduwd zonder hem te starten.

Het geluid is afkomstig van de magneten aan de binnenkant van de aandrijfmotor.

Het is normaal en u hoeft niets te doen.137ELEKTRISCHE ZITMAAIER — TR4200E

Het stuur kan niet worden gedraaid.

Het stuursysteem is verstopt met vuil.

Controleer en verwijder het vuil. De zitmaaier draait niet naar links/ rechts als het stuur wordt gedraaid.

Neem contact op met de klantenservice van EGO voor reparatie. De zitmaaier stopt niet wanneer u het gaspedaal loslaat.

Het retourpad van het gaspedaal is verstopt met vuil.

Controleer en verwijder het vuil.

De CCS-knop wordt tijdens het rijden onbedoeld ingedrukt. De zitmaaier staat in cruisecontrol-modus

Controleer of het CCS-pictogram op het lcd-scherm brandt en verlaat de CCS indien nodig. Zie het hoofdstuk 'CRUISECONTROL (CCS) GEBRUIKEN'. De CCS-functie kan niet worden geactiveerd of uitgeschakeld.

De CCS-knop is niet goed ingedrukt.

Druk op de CCS-knop totdat het CCS-pictogram op het lcd-scherm oplicht of van het lcd-scherm verdwijnt. De voorwielen van de zitmaaier draaien met een abnormaal geluid.

De asbussen van de voorwielen hebben smering nodig.

Verwijder de accupacks en vul vervolgens de injectiepoorten met vet totdat het vet over de boven of onderrand van de asbussen van de voorwielen stroomt.ELEKTRISCHE ZITMAAIER — TR4200E138

REFERENTIE VAN DE STATUS VAN DE ZITMAAIER LCD- scherm Beschrijving Statusindicator van zitmaaier Audio- indicator Oorzaak Oplossing Brandstofmeter- pictogram UIT Nee Het geeft de gemiddelde laadcapaciteit aan van de geplaatste accu's. Dit is normaal. U hoeft niets te doen. Uurmeter-pictogram UIT Nee Het geeft de totale rijtijd van de zitmaaier in uren aan en kan niet worden gereset. Dit is normaal. U hoeft niets te doen. Laadvermogenindicator- pictogram UIT Nee Het geeft het huidig laadvermogen van de zitmaaier aan. Dit is normaal. U hoeft niets te doen. Het LED- verlichtingspictogram wordt op het LCD-scherm weergegeven. UIT Nee De koplampen worden ingeschakeld door de LED-lichtschakelaar. Dit is normaal. U hoeft niets te doen. Het Bluetooth-pictogram wordt op het LCD-scherm weergegeven. UIT Nee De zitmaaier is via Bluetooth verbonden met een mobiel apparaat. Dit is normaal. U hoeft niets te doen. Het ACHTERUIT MAAIEN UIT-pictogram wordt op het LCD-scherm weergegeven. UIT Nee Dit geeft aan dat de messen niet kunnen worden ingeschakeld wanneer de zitmaaier achteruit rijdt. Dit is normaal. Om de messen toch te laten draaien terwijl de zitmaaier achteruit rijdt, raadpleeg de sectie 'DE MESSEN LATEN

DRAAIEN TIJDENS HET ACHTERUIT RIJDEN'

in de handleiding. Rijden-pictogram wordt op het LCD-scherm weergegeven. UIT Nee Het geeft aan dat de zitmaaier vooruit kan rijden of rijdt. Dit is normaal. Zet de richtingbedieningshendel naar wens in de stand 'D', neutraal of 'R'. Het achteruit-pictogram wordt op het LCD-scherm weergegeven. UIT Nee Het geeft aan dat de zitmaaier achteruit kan rijden of rijdt. Rijden-pictogram en achteruit-pictogram knipperen afwisselend UIT Nee Dit geeft aan dat de zitmaaier niet bestuurd kan worden. De veiligheidssleutel- pictogram wordt weergegeven UIT Nee De veiligheidssleutel is correct aangebracht. Dit is normaal. U hoeft niets te doen. Het veiligheidssleutel- pictogram knippert wanneer 'brandstofmeter' op het LCD-scherm wordt weergegeven. UITt Nee De veiligheidssleutel is niet aangebracht. Breng de veiligheidssleutel aan, trap vervolgens het parkeerrempedaal volledig in en druk langer dan 3seconden op de start/ stop-knop om de zitmaaier aan te zetten. Het paneel van de veiligheidssleutel is defect. Neem contact op met de klantenservice van EGO voor reparatie.139ELEKTRISCHE ZITMAAIER — TR4200E

LCD- scherm Beschrijving Statusindicator van zitmaaier Audio- indicator Oorzaak Oplossing Het parkeerrem- pictogram knippert wanneer het LCD- scherm 'brandstofmeter' weergeeft. UIT Nee Het parkeerrempedaal is niet ingetrapt. Met de veiligheidssleutel aangebracht, trap het parkeerrempedaal volledig in en druk tegelijkertijd langer dan 3 seconden op de START/STOP-knop om de zitmaaier aan te zetten. Het parkeerrem- pictogram knippert wanneer de bedieningsinterface op het LCD-scherm wordt weergegeven. UIT Nee Trap het gaspedaal in voordat u het parkeerrempedaal intrapt om de indicator van de zitmaaier groen te laten branden. Start de grasmaaier op een juiste manier volgens de sectie 'DE GRASMAAIER STARTEN'. Het parkeerrem- pictogram brandt UIT Nee Het parkeerrempedaal staat in de parkeerremstand. Laat los voordat u de zitmaaier start. Het stoelsensor- pictogram wordt weergegeven. UIT Nee De gebruiker verlaat de stoel of het veiligheidsvergrende- lingssysteem van de stoel is ontkoppeld. Als de bestuurder op de stoel zit en het pictogram wordt weergegeven, stop direct met het gebruik van de zitmaaier en controleer de stoelverbinding. Als de stoelverbinding met de zitmaaier juist is, moet u contact opnemen met een gekwaliceerde technicus voor reparatie. Het PTO-schakelaar pictogram knippert. UIT Nee De mesmotor werd onderbroken en de PTO- schakelaar bevindt zich niet in de uit-positie. Voordat u de zitmaaier opnieuw start, drukt u de PTO-schakelaar omlaag om de mesmotoren uit te schakelen. Zie de sectie 'PROBLEEMOPLOSSING' in deze handleiding voor meer informatie. Het pictogram van een bepaald accuvak knippert. UIT Nee Een bepaalde accu heeft een overstroomtoestand bereikt bij het ontladen. U hoeft niets te doen. De zitmaaier kan verder werken als de gecombineerde Ah-waarde van de accu's, exclusief de overstroom-accu, gelijk is aan of hoger is dan 15 Ah. Zodra de overstroom-accu weer normaal wordt, zal deze de zitmaaier onmiddellijk van stroom voorzien en zal het pictogram verdwijnen. Het pictogram van een leeg accuvak knippert. UIT Nee De accucapaciteit is niet voldoende om de zitmaaier te laten werken. Om deze zitmaaier te starten, moet u voldoende EGO-accu's gebruiken volgens de instructies in de sectie 'HET ACCUPACK VAST-/LOSMAKEN' in deze handleiding.ELEKTRISCHE ZITMAAIER — TR4200E140

LCD- scherm Beschrijving Statusindicator van zitmaaier Audio- indicator Oorzaak Oplossing Het temperatuurpictogram en het betreffende accuvak knippert op hetzelfde moment. UIT Nee Het accupack in het overeenkomstig genummerde accuvak is oververhit.

1. De zitmaaier kan verder werken als de

gecombineerde Ah-waarde van de accu's, inclusief oververhitte accu, het vereiste niveau bereikt. Zodra de oververhitte accu de normale temperatuur bereikt, gaat deze direct weer door met het voorzien van stroom voor de zitmaaier.

2. Als het gecombineerde accuvermogen

lager is dan vereist, werkt de zitmaaier niet totdat meer accupacks worden aangesloten op de lege accuvakken.

3. Reduceer de belasting van de zitmaaier,

door de maaihoogte van het dek te verhogen of de rijsnelheid te verlagen om de werking te hervatten. Het temperatuurpictogram knippert. UIT Een keer piepen De zitmaaier is oververhit. Reduceer de belasting van de zitmaaier, door de maaihoogte van het dek te verhogen of verlaag de snelheid van de messen/ rijsnelheid. Las een pauze in en laat de zitmaaier afkoelen. De zitmaaier is te koud. Voer geen herhaalde pogingen uit die de machine kunnen beschadigen. Berg de zitmaaier en de accu altijd op in een warme omgeving. Start de zitmaaier opnieuw wanneer deze is opgewarmd. Het waarschuwingspictogram knippert Knippert rood Een keer piepen De mesmotor is overbelast. Verhoog de maaihoogte van het dek of verlaag de rijsnelheid om de belasting van de zitmaaier te verlagen. De zijkoker van de zitmaaier is verstopt door gras en vuil. Reinig de zijkoker na elk gebruik. Er is een probleem tussen het mes en het maaidek. Neem contact op met de EGO-klantenservice. De pictogrammen van elk gebruikt accuvak en het waarschuwingspictogram knipperen elke seconde tegelijkertijd op het LCD- scherm. Knippert rood Blijft piepen totdat de PTO- schakelaar naar beneden wordt gedrukt De accupacks hebben een gering vermogen en de zitmaaier bevindt zich in de thuisbreng- modus. Stop met werken en breng de accu naar de lader. OPMERKING: Als de zitmaaier zich in de thuisbreng-modus bevindt, gaan de messen automatisch over naar de geringe rotatiesnelheid zonder gras te maaien en gaat de audio-indicator tegelijkertijd af. De gebruiker moet de PTO-schakelaar naar beneden drukken om de mesmotoren uit te schakelen. De audio-indicator stopt met afgaan nadat de messen zijn gestopt. Het pictogram van elk bezet accuvak en het waarschuwingspictogram knipperen elke halve seconde. Knippert rood Blijft piepen De mesmotor werd onderbroken en de PTO- schakelaar bevindt zich niet in de uit-positie. De zitmaaier stopt onmiddellijk met werken. De bestuurder moet de zitmaaier naar de acculader brengen om hem op te laden.141ELEKTRISCHE ZITMAAIER — TR4200E

LCD- scherm Beschrijving Statusindicator van zitmaaier Audio- indicator Oorzaak Oplossing Het CCS-pictogram wordt op het LCD-scherm weergegeven. Continu groen Nee De zitmaaier rijdt tegen een ingestelde snelheid vooruit zonder het gaspedaal in te hoeven trappen. Dit is normaal. Schakel indien nodig de CCS- functie uit volgens de sectie 'Cruise Control (CCS) stoppen (afsluiten)' in de handleiding. Het CCS-pictogram knippert op het LCD- scherm. UIT Nee De CCS-functie (cruisecontrol system) is uitgevallen. De CCS-functie kan niet worden ingesteld wanneer de zitmaaier met zeer lage snelheid rijdt of achteruit rijdt. Het parkeerrempedaal is ingetrapt om de zitmaaier te stoppen. Nadat het parkeerrempedaal is losgelaten, druk op de CCS-knop en het CCS-pictogram wordt op het LCD-scherm weergegeven, of sluit de CCS-functie af volgens de instructies in de sectie 'Cruise Control (CCS) stoppen (afsluiten)'. n.v.t. n.v.t. UIT Blijft piepen De zitmaaier wordt op een helling geparkeerd en de bestuurder verlaat de zitmaaier zonder het parkeerrempedaal in de parkeerremstand te zetten. Zet het parkeerrempedaal in de parkeerremstand. Het parkeerrem-pictogram brandt en de audio-indicator stopt met piepen. OFF Fout in oplaadpoort Continu ROOD n.v.t. Er is geen stroomvoorziening. Controleer het stopcontact of het een spanning van 220 - 240V levert. Continu ROOD n.v.t. Elektrische storingen, zoals de laadpoort is in open circuit, de zekering is doorgeslagen, etc. Neem contact op met de klantenservice van EGO voor reparatie. STORINGSCORE REFERENTIE Beschrijving Storingscode op het lcd-scherm Audio-indicator Oplossing De linker mesmotor werkt niet tijdens een rotatie. 509 Een keer piepen Inspecteer eerst het mes. Als die los zit, draai de bout vast tot het aanbevolen aanhaalmoment. Of neem contact op met de klantenservice van EGO voor reparatie. De rechter mesmotor werkt niet tijdens een rotatie. 609 Een keer piepen MEDEDELING: Voor andere storingscodes die op het scherm verschijnen, en een PCBA-storing, losse verbinding, storing van de aandrijfmotor, motor van de messen, etc. kunnen aangeven, verwijder alle accupacks, breng ze na enkele minuten opnieuw aan en start de zitmaaier opnieuw. Als het probleem nog niet is opgelost, noteer de storingscode en neem contact op met de klantenservice van EGO voor reparatie. GARANTIE EGO-GARANTIEBELEID Ga neer de website egopowerplus.eu voor de volledige algemene voorwaarden van het EGO-garantiebeleid.ELEKTRISK HAVETRAKTOR - TR4200E142
