MANUAL DE USUARIO TR4200E EGO

¡LEA TODAS LAS INSTRUCCIONES!

El propósito de los símbolos de seguridad es atraer su atención hacia posibles peligros. Los símbolos de seguridad y las explicaciones que los acompañan requieren su máxima atención y comprensión. Por sí solos, los símbolos de advertencia no eliminan los posibles peligros. Las instrucciones y advertencias que proporcionan no sustituyen a las medidas adecuadas de prevención de accidentes. ADVERTENCIA: antes de utilizar esta herramienta, asegúrese de haber leído y entendido perfectamente todas las instrucciones incluidas en este Manual del usuario, incluidos todos los símbolos de aviso sobre seguridad, como "PELIGRO", "ADVERTENCIA" y "PRECAUCIÓN". Si no se observan todas las instrucciones que se indican a continuación existe riesgo de incendio, electrocución y lesiones graves.

SIGNIFICADO DE LOS SÍMBOLOS

Esta página muestra y describe los símbolos de seguridad que puede haber en este producto. Asegúrese de leer, comprender y cumplir todas las instrucciones que se indican en la máquina antes de proceder a su montaje y utilización.

SÍMBOLOS DE SEGURIDAD

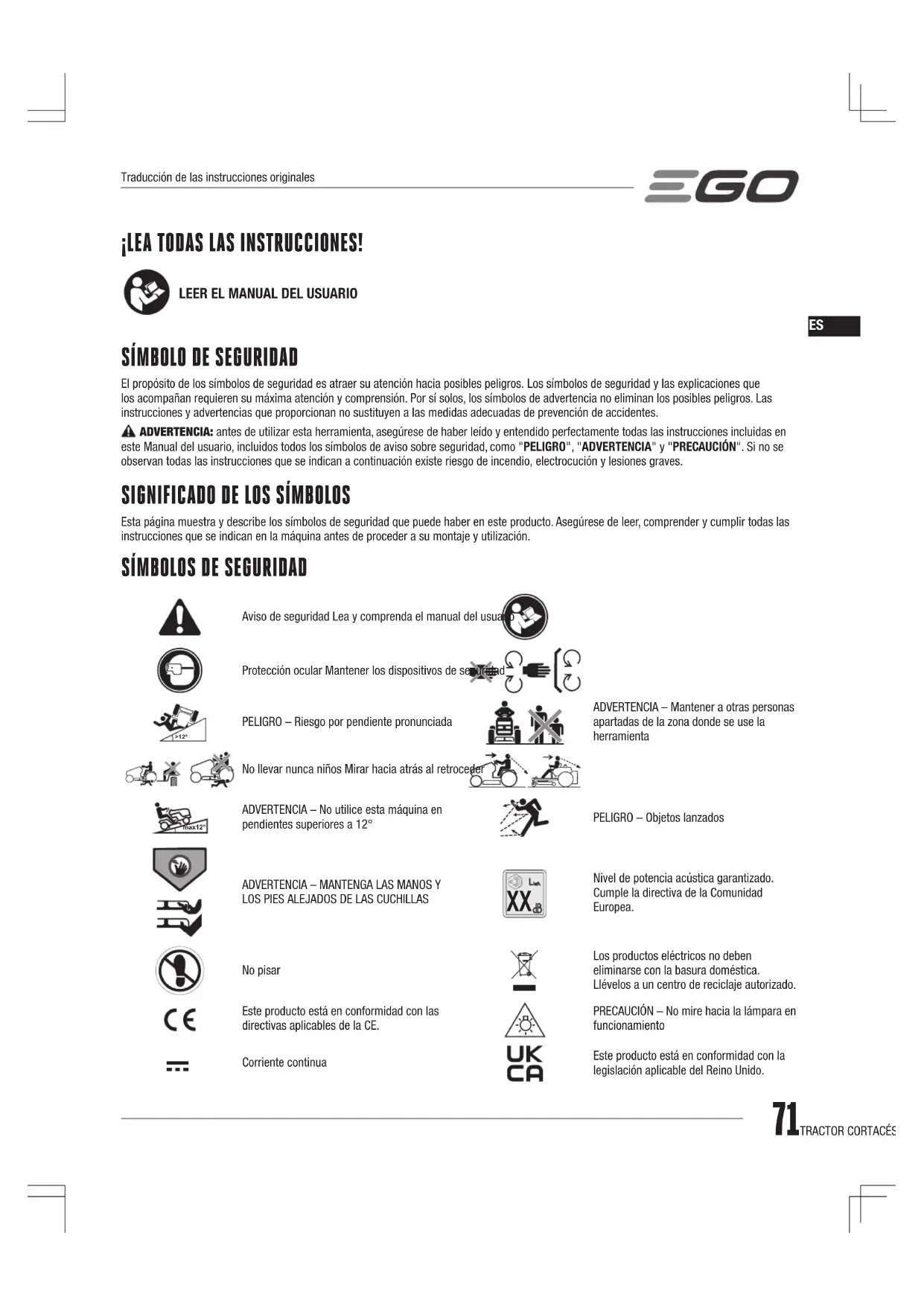

Aviso de seguridad Lea y comprenda el manual del usuarioProtección ocular Mantener los dispositivos de seguridad>12°PELIGRO – Riesgo por pendiente pronunciadaADVERTENCIA – Mantener a otras personas apartadas de la zona donde se use la herramientaNo llevar nunca niños Mirar hacia atrás al retrocedermax12°ADVERTENCIA – No utilice esta máquina en pendientes superiores a 12°PELIGRO – Objetos lanzadosADVERTENCIA – MANTENGA LAS MANOS Y LOS PIES ALEJADOS DE LAS CUCHILLAS Nivel de potencia acústica garantizado. Cumple la directiva de la Comunidad Europea.No pisarLos productos eléctricos no deben eliminarse con la basura doméstica. Llévelos a un centro de reciclaje autorizado.Este producto está en conformidad con las directivas aplicables de la CE.PRECAUCIÓN – No mire hacia la lámpara en funcionamientoCorriente continuaEste producto está en conformidad con la legislación aplicable del Reino Unido.Traducción de las instrucciones originalesTRACTOR CORTACÉSPED ELÉCTRICO — TR4200E72 kPa Kilopascal RPM Revoluciones por minutoV Voltio m Metrosin Pulgada cm CentímetrosNm Newtonmetro mm Milímetros°C Celsius kg Kilogramo km/h Kilómetros por hora IPX4 Grado de protección contra la penetración

SÍMBOLOS EN ESTE MANUAL

Es necesario tener en cuenta la información STOP La acción indicada se detiene ESPECIFICACIONES Tensión 56V Tamaño de la plataforma 107cmTamaño de las ruedasDelante 15 x 6 – 6 pulgadasDetrás 20 x 10 – 8 pulgadasPresión de los neumáticos en fríoDelante 96,5 kPaDetrás 151,7 kPaVelocidad de la cuchilla (rpm) Hasta 2850Velocidad máxima de conducciónAvance Hasta 9,6km/hRetroceso Hasta 4,8km/hAjuste de altura de corte (12 posiciones) De 25 a 100mmRango de temperatura de carga De 5°C a 40°CTemperatura de funcionamiento De 0°C a 40°CTemperatura de almacenamiento De -20°C a 70°CPeso (sin batería) 182kgNivel de potencia acústica ponderado (L

95,72 dB(A) K=1,14 dB(A)Nivel de presión acústica medido a la altura del oído del usuario (L

83,9 dB(A) K=3 dB(A)Nivel de potencia acústica garantizado L (medido según 2000/14/CE)100 dB(A)Nivel de vibraciones a

El valor de vibración total ha sido medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas. El valor total de vibración declarado se puede usar además en una evaluación preliminar del grado de exposición.AVISO: Las vibraciones generadas durante el uso real de la herramienta eléctrica pueden diferir del valor declarado en función de la manera en que se utilice. Como protección, el usuario debería utilizar guantes y protectores auditivos en condiciones reales de uso. ACCESORIOS RECOMENDADOS ADVERTENCIA: Utilice solo los accesorios que se enumeran a continuación. La utilización de accesorios que no cumplan las especicaciones de los equipos originales podría provocar un funcionamiento incorrecto y reducir la seguridad de la herramienta.NOMBRE DE LA PIEZA N.º DE MODELOCuchilla estándar AB4200Cuchilla de elevación alta AB4201Adaptador para triturado AMP4200Caja de carga* AMG1000Parasol* AMS1000*NOTA: La caja de carga y el parasol deben instalarse en el tractor con el bastidor de accesorios. DESCRIPCIÓN CONOZCA EL TRACTOR (Fig. A1)

1. Asiento2. Soportes para vasos

3. Rueda trasera (rueda motriz) (2 ud.)

12. Unidad de potencia

13. Compartimento de almacenamiento

14. Palanca de bloqueo del freno de estacionamiento

16. Palanca de ajuste de la posición del asiento

19. Cesta de almacenamiento

23. Palanca de ajuste de la altura de la plataforma

24. Bastidor de accesorios

(para instalar la caja de carga o el parasol)

25. Indicador de estado del tractor

26. Botón de ajuste de la velocidad de las cuchillas

27. Botón CORTE MARCHA ATRÁS

28. Botón de arranque/parada

29. Palanca de control de dirección

30. Llave de seguridad

31. Interruptor de toma de fuerza

33. Botón de luz LED / Botón Bluetooth

34. Botón de ajuste de la velocidad de conducción

35. Botón para desbloquear la cubierta de la unidad de potencia

36. Cubierta de la unidad de potencia

37. Unidad de potencia con seis compartimentos de batería

38. Botón de liberación de la batería

FAMILIARÍCESE CON LA PANTALLA LCD (Fig. A2) Consulte el apartado «REFERENCIA DEL ESTADO DEL TRACTOR CORTACÉSPED» y «REFERENCIA DE CÓDIGOS DE ERROR» para obtener más información sobre los símbolos e indicadores en la pantalla LCD.

2. Indicador de estado del dispositivo de seguridad

3. Símbolo de CORTE MARCHA ATRÁS DESACTIVADO

4. Símbolo de conducción

5. Símbolo de marcha atrás

6. Símbolo de la llave de seguridad

7. Símbolo de las luces LED

8. Símbolo de Bluetooth

9. Indicador de la velocidad de la cuchilla

10. Contador de horas

11. Indicador de energía

12. Símbolo de temperatura

13. Símbolo de alerta (sobrecarga/baja potencia)

14. Símbolo de compartimento de batería vacante

15. Símbolo de compartimento de batería ocupado

16. Indicador de código de error

17. Indicador de carga

18. Indicador de la velocidad de conducción

DESEMBALAJE AVISO: Guarde los materiales de embalaje hasta haber examinado detenidamente el producto y comprobado su funcionamiento correcto. Si alguna pieza de la lista de contenido está instalada en la máquina, póngase en contacto con el servicio de atención al cliente de EGO inmediatamente. AVISO: Excepto las herramientas en la lista de contenido siguiente, todas las demás herramientas que se mencionan en los manuales solo están recomendadas, pero no incluidas. LISTA DE CONTENIDO (Fig.B) B-1 Tractor cortacésped eléctrico B-2 Volante B-3 Tapa de protección contra el polvo B-4 Asiento B-5 Adaptador para triturado B-6 Bastidor de accesorios B-7 Llaves combinadas B-8 Llave de vaso de 18 mm B-9 Tuercas M12 (1 de reserva) B-10 Arandelas (1 de reserva) B-11 Tornillos escalonados (1 de reserva) B-12 Tuercas M8 (1 de reserva) B-13 Pernos M8 x 70 B-14 Llave de seguridad B-15 Acoplamiento rápido de la conexión de lavado B-16 Manual del usuario MONTAJE INSTALACIÓN DEL VOLANTE (Fig. C1) C1-1 Columna de dirección C1-2 Volante C1-3 Línea central C1-4 Arandela C1-5 Tuerca M12 C1-6 Llave de vaso de 18 mm C1-7 Tapacubos INSTALACIÓN DEL ASIENTO (Fig. C2) ADVERTENCIA: El sistema de enclavamiento de seguridad no debe desconectarse ni evitarse. De lo contrario, el tractor se podría poner en marcha inesperadamente y provocar lesiones personales. C2-1 Asiento C2-2 Tuerca M8 C2-3 Tornillo escalonado C2-4 Conexión C2-5 EnchufeTRACTOR CORTACÉSPED ELÉCTRICO — TR4200E74

INSTALACIÓN DEL ADAPTADOR PARA TRITURADO (Fig. C3) C3-1 Tolva de descarga lateralC3-2 Adaptador para trituradoC3-3 Resorte móvil INSTALACIÓN DEL BASTIDOR DE ACCESORIOS (Fig. C4) C4-1 Bastidor de accesorios C4-2 Pernos M8x70C4-3 Tuercas M8 AJUSTE ANTES DEL AJUSTE (Fig.D1) AJUSTE DE LA ALTURA DE LA PLATAFORMA DE CORTE (Fig. D2) AJUSTE DE LAS RUEDAS ANTIDESBROCE (Fig. D3 – D6) D3-1 Ruedas antidesbroce D5-1 TuercaD5-2 Perno de tope D6-1Indicación de la altura de la plataforma AJUSTE DEL ASIENTO (Fig.D7) D7-1 Palanca de ajuste de la posición del asiento FUNCIONAMIENTO ANTES DEL USO (Fig.E1) AJUSTE DEL FRENO DE ESTACIONAMIENTO (Fig. E2) E2-1 Posición del freno de estacionamiento E2-2 Posición sin accionar el freno ADVERTENCIA: EL PEDAL DEL FRENO DE ESTACIONAMIENTO NO PUEDE REDUCIR LA VELOCIDAD DE CONDUCCIÓN. NUNCA INTENTE PRESIONAR EL PEDAL DEL FRENO DE ESTACIONAMIENTO PARA REDUCIR LA VELOCIDAD DE CONDUCCIÓN DURANTE LA CONDUCCIÓN. CUANDO EL PEDAL DEL FRENO DE ESTACIONAMIENTO ESTÁ PRESIONADO PERO NO ESTÁ ACTIVADO EN LA POSICIÓN DE FRENO DE ESTACIONAMIENTO, EL FRENO ELÉCTRICO YA NO ES EFECTIVO Y EL TRACTOR DEJARÁ DE MOVERSE SOBRE UNA SUPERFICIE PLANA. PERO SI ESTO SUCEDE EN UNA PENDIENTE, EL TRACTOR PUEDE DESLIZARSE POR LA PENDIENTE CUANDO SE SUELTA EL PEDAL DEL FRENO DE ESTACIONAMIENTO. ADVERTENCIA: TIRE DE LA PALANCA DE BLOQUEO DEL FRENO DE ESTACIONAMIENTO Y PRESIONE EL PEDAL DEL FRENO DE ESTACIONAMIENTO INMEDIATAMENTE PARA ACTIVARLO EN LA POSICIÓN DEL FRENO DE ESTACIONAMIENTO EN CASO DE QUE OCURRA ALGUNA EMERGENCIA. EL TRACTOR SE DETENDRÁ INMEDIATAMENTE Y NO SE DESLIZARÁ POR LA PENDIENTE. INSTALAR/QUITAR LA BATERÍA (Fig.E3 – E6) Para poner en marcha este tractor cortacésped, se necesitan baterías EGO con un total de 15Ah (2 x BA4200/BA4200T) como mínimo. Para obtener un rendimiento óptimo, recomendamos usar baterías EGO con un total de 30Ah como mínimo. E3-1 Botón de liberación de la tapa E5-1 Botón de liberación de la batería

Utilice únicamente las baterías y cargadores recomendados

Cargue la(s) batería(s) por separado (fig. E7)AVISO: Consulte los manuales correspondientes de la batería y el cargador para obtener instrucciones detalladas. Cargue la(s) batería(s) a través del puerto de carga (fig. E8 – E10)E10-1Tapa de protección contra el polvoE10-2 Puerto de carga COMPROBACIÓN DEL SISTEMA DE ENCLAVAMIENTO DE SEGURIDAD. a. Para comprobar el sistema de las cuchillas y la plataforma (fig.E11 – E12)b. Para comprobar el sistema de conducción (fig. E13 – E14)En caso de que el sistema de las cuchillas y la plataforma y/o el sistema de conducción no se detengan cuando el usuario no está en el asiento, y si no se pude determinar la causa después de conrmar que el enchufe está bien conectado a la toma del asiento, póngase en contacto inmediatamente con el centro de atención al cliente de EGO.

TECNOLOGÍA DE COMUNICACIÓN

Para obtener información sobre nuestra gama completa de productos y servicios conectados, incluidas las instrucciones de conexión, escanee el código QR que aparece a continuación o visite www.egopowerplus.eu/connect. LISTA DE COMPROBACIÓN ANTES DEL USO

Asegúrese de que en el área de trabajo no haya niños ni otras personas o animales. Despeje el área de trabajo retirando los objetos que podrían salir despedidos por la acción de las cuchillas del tractor. Limpie los residuos del tractor. Compruebe si hay elementos de sujeción sueltos. Compruebe que todos los dispositivos de protección estén en su lugar y funcionen correctamente.75TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

Compruebe visualmente si los neumáticos están inados.

Comprobar el funcionamiento del freno.

Ajuste la altura de la plataforma a la posición de corte deseada que sea más conveniente para el césped, y ajuste las ruedas antidesbroce adecuadamente.

Ajuste la posición del asiento y asegúrese de que se puedan alcanzar ambos pedales.

Compruebe el nivel de carga de la batería.

Compruebe el sistema de enclavamiento de seguridad. ARRANCAR EL TRACTOR (Fig. E15 – Fig. E16) ADVERTENCIA: Evite los arranques, paradas y giros bruscos, así como la velocidad excesiva, especialmente cuando esté aprendiendo a usar el tractor. El tractor puede girar rápidamente, lo que podría hacerle perder el control y provocar lesiones graves o daños materiales. ADVERTENCIA: Antes de poner en marcha el tractor, compruebe que las cuchillas se desconecten en el transcurso de 5s cuando se empuja hacia abajo el interruptor de toma de fuerza. Si las cuchillas no se paran, no utilice el tractor y póngase en contacto inmediatamente con el servicio de atención al cliente de EGO. NOTA: Si el pedal del freno de estacionamiento está ajustado en la posición de freno de estacionamiento, solo debe presionar el botón de arranque / parada durante 3 segundos para iluminar la pantalla LCD y luego soltar el pedal del freno de estacionamiento antes de conducir el tractor.

Las cuchillas de corte se pueden iniciar en cualquier momento una vez que la pantalla LCD esté completamente iluminada y la palanca de control de dirección no esté retirada hacia atrás en la dirección «R». Para encender las cuchillas mientras se conduce el tractor marcha atrás, consulte la sección «ENCENDER LAS CUCHILLAS MIENTRAS SE CONDUCE MARCHA ATRÁS» en este manual. AVISO: Siga las indicaciones de la Fig.E17 para obtener la velocidad de conducción más baja hasta que sea completamente capaz de manejar el tractor en todas las situaciones. El tractor cortacésped eléctrico no memoriza los ajustes de velocidad de conducción y velocidad de la cuchilla. La velocidad de conducción y la velocidad de la cuchilla volverán al nivel 2 cada vez que se apague el tractor. Ajuste de la velocidad de conducción (fig.E17) Ajuste de la velocidad de la cuchilla (fig.E18) Luces LED (fig.E19)

Las luces LED se pueden encender y apagar mediante el interruptor de las luces LED. Puerto USB AVISO: El puerto USB proporciona potencia de carga de 5 voltios CC a un consumo combinado de 1,5 amperios, y solo se acciona cuando el tractor se arranca. PARAR EL TRACTOR (Fig.E20) ADVERTENCIA: ¡Siempre coloque el pedal del freno de estacionamiento en la posición de freno de estacionamiento cuando el tractor se pare en una pendiente, ya que, de lo contrario, el tractor puede deslizarse por la pendiente, pudiendo causar daños graves al tractor o lesiones personales! NOTA: En una situación en la que el pedal del freno de estacionamiento está ajustado a la posición de freno de estacionamiento y el usuario está fuera del asiento, pero no se han quitado las baterías:

En caso de que la pantalla LCD esté apagada, los indicadores de la batería, el botón de arranque/parada y el botón CCS permanecerán encendidos durante 1 hora.

En caso de que la pantalla LCD muestre el «indicador de energía» o la interfaz del usuario, el tractor se apagará automáticamente después de 1 hora. Modo de conducción de emergencia Cuando la carga de la batería baje hasta un nivel crítico, el tractor entrará en modo de conducción de emergencia para conservar suciente energía para regresar al área de carga.

Las cuchillas pasarán a baja velocidad de rotación, pudiendo cortar solo muy poca hierba. Si encuentran hierba alta y densa, las cuchillas dejarán de girar. El indicador acústico sonará (pitido) de forma intermitente.

El indicador de estado del tractor parpadeará en rojo cada segundo, tanto el símbolo de alerta (baja potencia) como el símbolo de cada compartimento de batería ocupado parpadearán. El usuario deberá:

Empujar el interruptor de la toma de fuerza hacia abajo para apagar los motores de la cuchilla. El indicador acústico dejará de sonar cuando los motores de la cuchilla se detengan.

Dejar de trabajar y llegar al área de carga lo antes posible. La distancia máxima que puede recorrer el tractor es 1000m. Cuando la batería está a punto de agotarse por completo, tato el símbolo de alerta (baja potencia) como el símbolo de cada compartimento de batería ocupado parpadean una vez cada medio segundo. El tractor dejará de funcionar inmediatamente. El usuario deberá transportar el tractor al lugar de carga para recargarlo. AVISO: En caso de que sea necesario empujarlo manualmente, asegúrese de que las baterías estén desconectadas del tractor y de que el pedal del freno de estacionamiento no esté en la posición de freno de estacionamiento.TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E76

CONDUCIR EL TRACTOR (Fig.E21) PELIGRO: Manténgase como mínimo a dos anchuras de corte de distancia de zanjas, laderas o agua. Las ruedas delanteras pueden girar cuando el tractor está parado, incluso con el freno acoplado, y pueden hacer que el tractor caiga por el borde o al agua, provocando la muerte o lesiones graves. ADVERTENCIA: No use el tractor en vías públicas. ADVERTENCIA: Si se produce un bloqueo, o en caso de golpear algún objeto extraño con la cuchilla, apague el motor y saque las baterías. Quite los recortes de hierba, hojas, suciedad y otros residuos acumulados; examine minuciosamente el tractor por si presentarse algún daño y efectúe las reparaciones necesarias antes de volver a ponerlo en marcha y utilizarlo.NOTA: Durante la conducción, cuando salga del asiento, el indicador de estado del tractor se apagará. Cuando reinicie la conducción nuevamente, siéntese en el asiento y presione completamente el pedal del freno de estacionamiento para que el indicador de estado del tractor se encienda en verde. Al cambiar entre avance y retroceso durante la conducción, mueva la palanca de control de dirección directamente de un extremo al otro sin detenerse en la posición neutra, de lo contrario el tractor puede dejar de moverse. USO DEL CONTROL DE CRUCERO (CCS) Para activar (entrar) el Control de crucero (CCS) (Fig.E22)NOTA: Es posible que el nivel de velocidad de conducción que se muestra en la pantalla LCD no represente con precisión la velocidad de conducción real del tractor en el control de crucero. Pulse el botón de ajuste de velocidad para «actualizar» el nivel de velocidad de conducción en la pantalla LCD.Para detener (salir) el control de crucero (CCS), puede elegir una de las tres formas: Presione el pedal del acelerador hasta el tope y siga presionando. La función CCS se desactivará y el tractor continuará conduciendo. Presione ligeramente el pedal del acelerador y suéltelo después. El tractor y la función CCS se detendrán. Pulse el botón del CCS. El tractor y la función CCS se detendrán.NOTA: Cuando se desactive el CCS, el símbolo «» desaparecerá de la pantalla LCD y sonará dos veces un pitido.NOTA: Si se pisa el pedal del freno de estacionamiento, el tractor se detendrá, pero el símbolo «» parpadeará en la pantalla LCD para indicar que el CCS está en espera. En este caso, suelte el pedal del freno de estacionamiento y pulse el botón CCS. El tractor reanudará la conducción automáticamente y el símbolo «» dejará de parpadear.

AVISO: No se recomienda cortar el césped marcha atrás. ADVERTENCIA: Tenga mucho cuidado al cortar el césped marcha atrás. Asegúrese siempre de que no entre ninguna persona en el área de trabajo, especialmente los niños pequeños, antes y mientras corta el césped marcha atrás. ADVERTENCIA: La visibilidad de los usuarios podría verse afectada cuando se utiliza el tractor conectado con el kit la bolsa colectora de hierba. Siempre se debe tener extrema precaución y familiarizarse con el entorno antes y durante el corte del césped marcha atrás.Para activar (Entrar) la función de CORTE MARCHA ATRÁS (E23)Para desactivar (salir) la función de CORTE MARCHA ATRÁS, puede elegir una de estas cuatro formas: Presione el botón CORTE MARCHA ATRÁS una vez. Levántese del asiento del tractor. Pulse el botón de arranque/parada durante 3s para apagar la pantalla LCD. Saque la llave de seguridad o quite la(s) batería(s) para apagar el tractor.NOTA: Cuando se desactive la función de CORTE MARCHA ATRÁS, el símbolo «» se encenderá en la pantalla LCD. MANTENIMIENTO ADVERTENCIA: Utilice siempre gafas de seguridad con pantallas de protección lateral. De lo contrario, pueden salir objetos despedidos y alcanzar los ojos, pudiendo provocar lesiones graves. ADVERTENCIA: Protéjase siempre las manos utilizando guantes gruesos o envolviendo los los cortantes en paños u otros materiales cuando realice trabajos de mantenimiento en la cuchilla del tractor. Saque siempre la llave de seguridad y las baterías antes de reparar o transportar el tractor.77TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

INTERVALO(S) DE MANTENIMIENTO RECOMENDADO(S) Intervalo del servicio de mantenimiento Procedimiento de mantenimiento. Antes de cada uso o a diario

Comprobar el sistema de enclavamiento de seguridad.

Compruebe visualmente si los neumáticos están inados.

Inspeccione las cuchillas.

Examine todo el producto para ver si hay piezas dañadas, extraviadas o sueltas, como la tolva de descarga lateral, tornillos, tuercas, pernos, tapones, etc., y asegúrese de que están en su lugar y funcionan correctamente.

Compruebe y asegúrese de que el pedal del acelerador se pueda presionar y soltar correctamente.

Compruebe el amortiguador del volante. El volante debe girarse con cierta resistencia. Después de cada uso

Limpie el tractor y lave la plataforma. Cada 25h

Comprobar la presión de los neumáticos. Cada 100h

Examine las ruedas traseras y compruebe que todas las tuercas de las ruedas estén apretadas con el par recomendado (101 – 103 Nm).

Examine las ruedas delanteras y compruebe que la tuerca esté apretada con el par recomendado (90 – 92Nm). Cada 200h

Examinar las ruedas delanteras y comprobar que giren libremente. Cada medio año

Compruebe el pedal de freno de estacionamiento. Quite la batería del tractor y, a continuación, levante la palanca de bloqueo del freno de estacionamiento y presione el pedal del freno de estacionamiento para ajustar el freno de estacionamiento. Empuje manualmente el tractor hacia adelante para ver si se puede mover sin que las ruedas traseras giren. Si el tractor se mueve y las ruedas traseras giran mientras tanto, comuníquese con EGO centro de servicio al cliente para su reparación. Antes del almacenamiento

Quite las baterías del tractor.

Quite la llave de seguridad del tractor.

Realice todos los procedimientos de mantenimiento enumerados anteriormente y limpie a fondo el tractor.

Inspeccione todo el producto para ver si falta alguna pieza, si ha piezas dañadas o sueltas, y reemplace o apriete las piezas en cuestión antes de guardar el aparato. Anualmente

Lubrique los manguitos del eje de las ruedas delanteras. MANTENIMIENTO GENERAL Limpieza de la carcasa del tractor (fig. F1 – F2) Uso de la conexión de lavado para limpiar la plataforma del tractor (fig. F3 – F4) F3-1 Conexión de lavado F3-2 Acoplamiento rápido de la conexión de lavado F3-3 Manguera de jardín AVISO: Cuando termine de limpiar, apague el tractor por completo y, a continuación, quite la manguera de jardín y el acoplador rápido. MANTENIMIENTO DE LA PLATAFORMA DEL TRACTOR Y

LAS CUCHILLAS DE CORTE

Preparación (fig. G1) Quitar la plataforma (fig. G2 – G3) G2-1 Cable del motor G2-2 Pasador de chaveta G2-3 Varillaje de la suspensión Sustitución de las cuchillas de corte (fig.G4 – G6) G4-1 Estabilizador G5-1 Tornillo G5-2 Arandela G5-3 Cuchilla G5-4 Brida G5-5 Eje del motor Nivelación de la plataforma a. Cuándo nivelar (fig. G7 / fig. G8 / fig. G9) b. Antes de nivelar

Compruebe la presión de los neumáticos en frío (g.G10).

Compruebe las cuchillas. En caso necesario, desmonte y sustituya las cuchillas desgastadas, agrietadas o dobladas. c. Preparación para la nivelación (fig. G11) d. Cómo nivelar

Hacer el ajuste de lado a lado (fig.G12)

TRANSPORTAR EL TRACTOR (Fig. H1 – H5) H2-1 Rampas H2-2 Correas AVISO: Sujete el tractor como sea necesario usando correas o cables para evitar el movimiento durante el transporte. ALMACENAMIENTO (Fig. I1 – I2) AVISO: Saque la(s) batería(s) y guárdela(s) por separado, consulte los manuales correspondientes. Limpie y revise el tractor antes de su almacenamiento, consulte las secciones «MANTENIMIENTO GENERAL» e «INTERVALO(S) DE MANTENIMIENTO RECOMENDADO(S)». Protección del medio ambiente RAEE (Residuos de Aparatos Eléctricos y Electrónicos) ¡No elimine aparatos eléctricos, baterías usadas ni cargadores de baterías junto con los desperdicios domésticos! Lleve este producto a un punto de reciclaje autorizado y deposítelo por separado según corresponda. Las herramientas eléctricas se deben llevar a un punto de reciclaje con el n de proteger el medio ambiente.79TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

El tractor cortacésped eléctrico no funciona cuando se pisa el pedal del acelerador.

Los Ah combinados de las baterías insertadas no cumplen el requisito.

Para arrancar este tractor, utilice sucientes baterías EGO siguiendo las instrucciones de la sección «INSTALAR/QUITAR LA BATERÍA» de este manual.

El pedal de freno de estacionamiento está en la posición de frenado.

Presione completamente el pedal de freno de estacionamiento para soltarlo de la posición de freno de estacionamiento.

El indicador de estado del tractor no se enciende en verde.

Presione el pedal del freno de estacionamiento y luego suéltelo. El indicador de estado del tractor se encenderá en verde, lo que signica que el tractor está listo para arrancar.

El usuario no está sentado en el asiento.

El tractor solo puede funcionar cuando el usuario está sentado correctamente en el asiento.

El sistema de bloqueo de seguridad del asiento no está conectado correctamente.

Quite las baterías del tractor y levante el respaldo del asiento para asegurarse de que el enchufe del cable esté conectado correctamente a la toma de corriente en la parte inferior del asiento (consulte el capítulo «INSTALACIÓN DEL ASIENTO»). Siga las instrucciones del apartado «ARRANCAR EL TRACTOR» para reiniciar el tractor y ver si se puede arrancar. De lo contrario, póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.

En situaciones de frío extremo, es posible que la función de conducción no arranque correctamente debido a la protección contra temperatura baja.

Guarde siempre el tractor y las baterías en un entorno cálido. Vuelva a arrancar el tractor cuando se haya calentado. No intente arrancar repetidamente en condiciones de frío extremo, ya que se podría dañar la máquina.

La trayectoria de desplazamiento del pedal del acelerador está obstruida con residuos.

Compruebe si hay residuos y quítelos.

Fallo de componentes mecánicos o electrónicos del pedal del acelerador.

Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.

La palanca de control de dirección está colocada en la posición neutra.

Empuje/tire de la palanca de control de dirección en la dirección «D» o «R».TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E80

PROBLEMA CAUSA SOLUCIÓN

El tractor cortacésped eléctrico se para.

Al cambiar entre avance y retroceso durante la conducción, la palanca de control de dirección permanece en la posición neutra durante mucho tiempo.

Suelte el pedal del acelerador y vuelva a presionarlo.

Fallo de componentes electrónicos del pedal del acelerador.

Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.

El sistema de enclavamiento de seguridad del asiento se desconectó durante la conducción en un terreno accidentado.

Quite las baterías del tractor y levante el respaldo del asiento para asegurarse de que el enchufe del cable esté conectado correctamente a la toma de corriente en la parte inferior del asiento (consulte el capítulo «INSTALACIÓN DEL ASIENTO»). Siga las instrucciones del apartado «ARRANCAR EL TRACTOR» para reiniciar el tractor y ver si se puede arrancar. De lo contrario, póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.

El peso del usuario no se distribuye uniformemente en el asiento. El peso del usuario en el asiento debe ser como mínimo de 20kg para que el sistema de enclavamiento de seguridad del asiento funcione correctamente

1. Siéntese en el asiento correctamente, presione

completamente el pedal del freno de estacionamiento y suéltelo. A continuación, el tractor estará listo para conducir.

2. Desconecte y vuelva a conectar las baterías si es

El pedal del freno de estacionamiento está lo sucientemente presionado, pero no está bloqueado en la posición de estacionamiento. El tractor se parará.

Siga las instrucciones del apartado «ARRANCAR EL TRACTOR» para reiniciar el tractor. El tractor cortacésped eléctrico no pone en marcha las cuchillas cuando se activa el interruptor de toma de fuerza. El símbolo del interruptor de toma de fuerza parpadea

Los Ah combinados de las baterías insertadas no cumplen el requisito.

Para arrancar este tractor, utilice sucientes baterías EGO siguiendo las instrucciones de la sección «INSTALAR/QUITAR LA BATERÍA» de este manual.

El interruptor de la toma de fuerza no se presionó hacia abajo cuando el tractor se apagó la última vez.

Presione el interruptor de la toma de fuerza hacia abajo y después hacia arriba para reiniciar los motores de las cuchillas.

El tractor está sobrecargado en el momento en que las cuchillas comienzan a girar, lo que activa la autoprotección del motor de las cuchillas.

Empiece a cortar la hierba primero a una velocidad baja de las cuchillas, y no aumente la velocidad de las cuchillas hasta que estén girando correctamente.

En situaciones de frío extremo, es posible que el motor de las cuchillas no arranque correctamente debido a la protección contra temperatura baja.

Guarde siempre el tractor y las baterías en un entorno cálido. Vuelva a arrancar el tractor cuando se haya calentado. No intente arrancar repetidamente en condiciones de frío extremo, ya que se podría dañar la máquina.

La cuchilla interere con la plataforma del tractor deformada.

Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.81TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

PROBLEMA CAUSA SOLUCIÓN

Las cuchillas dejan de girar durante el corte de la hierba.

El tractor está sobrecargado.

Suba la altura de corte de la plataforma o reduzca la velocidad de conducción para disminuir la carga del tractor.

La plataforma del tractor está obstruida con restos de hierba y suciedad.

Limpie la plataforma y asegúrese de que las cuchillas giran libremente.

El tractor está sobrecalentado.

Reduzca la carga del tractor elevando la altura de corte de la plataforma o reduciendo la velocidad de las cuchillas o la velocidad de conducción, y espere a que el tractor se enfríe.

La(s) batería(s) instalada(s) en el compartimento del tractor se ha(n) sobrecalentado, por lo que la capacidad de Ah combinada de todas las baterías insertadas no cumple el requisito.

1. El tractor puede seguir funcionando si la capacidad de

Ah de las baterías combinadas, excluyendo la batería sobrecalentada, cumple el requisito. Cuando la batería sobrecalentada haya recuperado la temperatura normal, unirá su potencia inmediatamente as las demás baterías para accionar el tractor.

2. Si la capacidad de Ah combinada de las baterías no

cumple el requisito, el tractor no funcionará hasta que se inserten más baterías en los compartimentos de batería que están libres.

3. Reduzca la carga del tractor elevando la altura de corte

de la plataforma o reduciendo la velocidad de conducción cuando reanude el funcionamiento.

El tractor está en el modo de conducción de emergencia.

Cuando el tractor está en el modo de conducción de emergencia, las cuchillas se conmutan automáticamente a la velocidad de giro baja. El usuario deberá dejar de usar el cortacésped y dirigirse lo antes posible al lugar de carga de la batería.

El tractor ha sido golpeado un objeto extraño, por lo que se ha activado la función de autoprotección del motor.

Presione el interruptor de la toma de fuerza hacia abajo y después hacia arriba para reiniciar los motores de las cuchillas.

El tractor se mueve marcha atrás con el símbolo de «CORTE MARCHA ATRÁS» encendido en la pantalla LCD.

Pulse el interruptor de la toma de fuerza y reinicie los motores de las cuchillas siguiendo las instrucciones de la sección «PARA activar (entrar) la función de CORTE MARCHA ATRÁS». El indicador acústico sigue sonando.

El tractor está en el modo de conducción de emergencia y las cuchillas no están apagadas.

Presione el interruptor de la toma de fuerza hacia abajo para apagar los motores de la cuchilla. El indicador acústico dejará de sonar cuando los motores de la cuchilla se apaguen.

El tractor se detiene en una pendiente y el usuario se levanta del asiento sin poner el pedal de freno de estacionamiento en la posición de freno de estacionamiento.

Coloque el pedal del freno de estacionamiento en la posición de freno de estacionamiento antes de dejar el tractor en la pendiente.TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E82

PROBLEMA CAUSA SOLUCIÓN

Los indicadores de potencia de las baterías todavía se iluminan cuando se apaga el tractor.

Cuando el tractor se apaga en un terreno nivelado sin quitar la(s) batería(s) del tractor, los indicadores de potencia permanecerán encendidos durante un rato.

No es necesaria ninguna acción. Los indicadores de batería se apagarán cuando el cortacésped se apague al cabo de un rato. Consulte la sección «PARAR EL TRACTOR» para conocer el tiempo especíco

Cuando el tractor se apague en una pendiente sin poner el freno de estacionamiento, los indicadores de potencia de las baterías permanecerán encendidos hasta que se agote la carga de la batería. Al mismo tiempo, sigue sonando el indicador acústico.

Coloque el pedal del freno de estacionamiento en la posición de freno de estacionamiento antes de dejar el tractor en la pendiente. De lo contrario, el tractor puede deslizarse por la pendiente. La pantalla LCD no se ilumina con todos los símbolos encendidos.

El botón de arranque/parada no se presiona durante el tiempo suciente.

1. En la pantalla LCD solo se muestra el «Indicador de

energía» si el botón de arranque/aparada se pulsa brevemente.

2. La pantalla LCD se encenderá después de presionar

completamente el pedal del freno de estacionamiento y pulsar al mismo tiempo el botón de arranque/parada durante el tiempo suciente.

Cuando el símbolo de la llave de seguridad « » parpadea en la pantalla LCD, la llave de seguridad está insertada.

Inserte la llave de seguridad y, a continuación, presione completamente el pedal del freno de estacionamiento y pulse al mismo tiempo el botón de arranque/parada durante el tiempo suciente para encender la pantalla LCD.

Cuando el símbolo del freno de estacionamiento « » parpadea en la pantalla LCD, el pedal del freno de estacionamiento no está completamente presionado.

Inserte la llave de seguridad y, a continuación, presione completamente el pedal del freno de estacionamiento y pulse al mismo tiempo el botón de arranque/parada durante el tiempo suciente para encender la pantalla LCD. El tractor corta de forma irregular, con una diferencia de altura considerable entre la parte delantera y la trasera.

Las cuchillas están romas.

Ale las cuchillas o sustitúyalas siguiendo las instrucciones de este manual.

Las cuchillas están dobladas.

Sustituya las cuchillas de corte dobladas siguiendo las instrucciones del apartado «Sustitución de las cuchillas de corte».

La plataforma del tractor no está nivelada, lo que provoca diferentes alturas de las cuchillas de corte.

Nivele la plataforma del tractor siguiendo las instrucciones del apartado «Nivelación de la plataforma». La altura real de corte de la hierba no coincide con la altura deseada.

Las tuercas de la plataforma del tractor se han aojado en el varillaje de la suspensión.

Siga las instrucciones del apartado «Nivelación de la plataforma» para realizar correctamente el ajuste de delante atrás de la plataforma del tractor, y apriete rmemente las tuercas en el varillaje de la suspensión.

La plataforma está dañada o muy desgastada.

Siga las instrucciones del apartado «Quitarla plataforma» para sustituir la plataforma del tractor. El tractor no tritura correctamente la hierba.

Hay recortes de hierba húmeda adheridos en la supercie inferior de la plataforma de corte.

Espere a que la hierba esté seca antes de cortar el césped.

El tractor está ajustado para cortar una elevada cantidad de hierba en cada pasada.

Eleve la altura de corte de la plataforma.83TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

PROBLEMA CAUSA SOLUCIÓN

Las cuchillas de corte están sueltas.

Apriete el tornillo de la cuchilla con el par recomendado.

Las cuchillas están dobladas.

Sustituya las cuchillas de corte dobladas siguiendo las instrucciones del apartado «Sustitución de las cuchillas de corte».

La plataforma no está nivelada.

Nivele la plataforma del cortacésped siguiendo las instrucciones del apartado «Nivelación de la plataforma».

Las tuercas de la plataforma del tractor se han aojado en el varillaje de la suspensión.

Apriete las tuercas del varillaje de la suspensión.

La plataforma está ajustada para cortar una elevada cantidad de hierba en cada pasada.

Eleve la altura de corte de la plataforma. Queda hierba o residuos en el suelo después de cortar el césped.

La plataforma está ajustada para cortar una elevada cantidad de hierba en cada pasada cuando la hierba es alta.

Comience con una altura de corte elevada y redúzcala hasta lograr el resultado de corte deseado en el césped. Si el césped tiene una altura mayor que 152mm deberá cortarse dos veces, reduciendo la altura de corte sucesivamente.

La hierba está mojada.

No corte el césped cuando la hierba esté mojada. Espere hasta que la hierba se seque.

La velocidad de conducción es alta.

Reduzca la velocidad de conducción.

La velocidad de la cuchilla es baja.

Aumente gradualmente la velocidad de las cuchillas. Corto tiempo de funcionamiento del tractor con baterías incluidas.

El terreno del césped, las condiciones del césped, el ajuste de la altura de corte, la velocidad de conducción, la velocidad de las cuchillas, etc. inuyen en gran medida en el tiempo de funcionamiento.

Suba la altura de corte de la plataforma y reduzca la velocidad de las cuchillas para disminuir la carga de corte. El tractor no va en línea recta.

Las presiones de los neumáticos izquierdo y derecho son diferentes.

Compruebe y ajuste a presión de aire en los dos neumáticos delanteros, siguiendo la recomendación del apartado «ESPECIFICACIONES» de este manual. El pedal de freno no se puede soltar de la posición de freno de estacionamiento, o regresa demasiado despacio.

La trayectoria de desplazamiento del pedal del freno de estacionamiento está obstruida con residuos.

Compruebe si hay residuos y quítelos. El tractor no se puede cargar a través del puerto de carga con el indicador de estado del tractor encendido permanentemente en rojo.

El enchufe o el cargador no están insertados correctamente en el puerto de carga del tractor.

Vuelva a conectar el enchufe del cargador para comprobar si el tractor se puede cargar normalmente.

No hay potencia en las tomas de corriente.

No es necesaria ninguna acción. Espere hasta que se restablezca la potencia.

El cargador no funciona correctamente.

Póngase en contacto con EGO centro de servicio al cliente y haga que un técnico de servicio calicado inspeccione y/o repare el cargador si es necesario.

El puerto del cargador del tractor está defectuoso.

Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación. El tiempo de carga a través del puerto de carga del tractor es demasiado largo.

El uso de un adaptador EGO ACA1000 para la carga requiere mucho tiempo.

Utilice EGO cargador CHV1600E para cargar directamente el tractor cortacésped eléctrico. Las baterías no se pueden cargar completamente a través del puerto de carga del tractor.

Error de rmware del tractor o de la batería o fallo del cargador.

Reinicie el cargador desenchufándolo y esperando varios minutos. A continuación, vuelva a conectar el enchufe a la fuente de alimentación. Si esto no resuelve el problema, llame al centro de atención al cliente de EGO.TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E84

PROBLEMA CAUSA SOLUCIÓN

El tractor no se puede arrancar después de la limpieza.

Limpieza incorrecta, por ejemplo, penetración de agua en los componentes eléctricos, la pantalla LCD, etc.

1. Siga las instrucciones del apartado «MANTENIMIENTO

GENERAL» para limpiar el tractor correctamente.

2. Si el tractor se expone a la lluvia accidentalmente, deje

que se seque use aire comprimido para secarlo. La plataforma se obstruye rápidamente.

La plataforma no se limpió adecuadamente después del uso anterior.

Limpie la plataforma del tractor después de cada uso, siguiendo las instrucciones del apartado «Uso de la conexión de lavado para limpiar la plataforma del tractor». El tractor pierde tracción fácilmente cuando sube por una pendiente.

Los neumáticos de las ruedas traseras están desgastados.

Póngase en contacto con un centro de servicio técnico local para sustituir los neumáticos de las ruedas.

Corte del césped en una pendiente pronunciada.

El tractor no debe utilizarse para cortar pendientes más pronunciadas que los grados requeridos. Cuando el tractor se detiene en una pendiente con el pedal del freno de estacionamiento activado, el tractor puede rodar por la pendiente.

Los componentes del freno están excesivamente desgastados debido a un funcionamiento incorrecto del tractor.

Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación. No hay agua proveniente de la conexión de lavado cuando se intenta lavar la plataforma.

El acoplador rápido de la conexión de lavado no está montado correctamente en la conexión de lavado.

Vuelva a conectar el acoplamiento rápido de la conexión de lavado hasta que oiga claramente un «clic» después de empujar rmemente. Si no funciona, llame al centro de atención al cliente de EGO. Se escucha un sonido anormal al empujar manualmente el tractor sin arrancarlo.

El ruido lo producen los imanes en el interior del motor de conducción.

Esto es normal y no es necesaria ninguna acción. El volante no se puede girar.

El conjunto del volante está obstruido con residuos.

Compruebe si hay residuos y quítelos. El tractor no gira a la izquierda/ derecha cuando se gira el volante.

Fallo de componentes electrónicos o mecánicos.

Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación. El tractor no se detiene al soltar el pedal del acelerador.

La trayectoria de retorno del pedal del acelerador está obstruida con residuos.

Compruebe si hay residuos y quítelos.

El botón CCS se ha presionado involuntariamente durante la conducción. El tractor está en modo de control de crucero

Compruebe si el símbolo del CCS está encendido en la pantalla LCD y salga del CCS en caso necesario. Consulte el capítulo «USO DEL CONTROL DE CRUCERO (CCS)» La función CCS no se puede activar ni desactivar.

El botón CCS no se ha presionado correctamente.

Pulse el botón CCS hasta que el símbolo del CCS se encienda en la pantalla LCD o desaparezca de la pantalla LCD. Las ruedas delanteras del tractor giran con ruido anormal.

Los manguitos del eje de las ruedas delanteras requieren lubricación.

Quite las baterías y, a continuación, llene los puertos de inyección con grasa hasta que la grasa desborde el borde superior o inferior de los manguitos del eje de las ruedas delanteras.85TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

Pantalla LCD Descripción Indicador de estado del tractor Indicador acústico Causa Solución Símbolo del indicador de energía APAGADO No Indica la capacidad de carga media de las baterías instaladas. Este es el funcionamiento normal. No es necesaria ninguna acción. Símbolo del contador de horas APAGADO No Muestra el tiempo de conducción total del tractor en horas, y no se puede reiniciar. Este es el funcionamiento normal. No es necesaria ninguna acción. Símbolo del indicador de carga APAGADO No Indica la carga actual del tractor. Este es el funcionamiento normal. No es necesaria ninguna acción. El símbolo de las luces LED se ilumina en la pantalla LCD. APAGADO No Las luces se encienden mediante el interruptor de las luces LED. Este es el funcionamiento normal. No es necesaria ninguna acción. El símbolo de Bluetooth se enciende en la pantalla LCD APAGADO No El tractor está conectado a un dispositivo móvil a través de Bluetooth. Este es el funcionamiento normal. No es necesaria ninguna acción. El símbolo de CORTE

DESACTIVADO se enciende en la pantalla LCD. APAGADO No Indica que las cuchillas no se pueden encender cuando el tractor se mueve hacia atrás. Este es el funcionamiento normal. Si es necesario, encienda las cuchillas mientras conduce marcha atrás, siguiendo las instrucciones del apartado «ENCENDER

LAS CUCHILLAS MIENTRAS SE CONDUCE

MARCHA ATRÁS» en el manual. El símbolo de conducción se ilumina en la pantalla LCD. APAGADO No Indica que el tractor puede ser conducido o está conduciendo hacia adelante. Este es el funcionamiento normal. Coloque la palanca de control de dirección en la posición «D», neutra o «R» según sea necesario. El símbolo de marcha atrás se ilumina en la pantalla LCD. APAGADO No Indica que el tractor puede ser conducido o está conduciendo hacia atrás. El símbolo de conducción y el símbolo de marcha atrás parpadean alternativamente APAGADO No Indica que el tractor no pudo ser conducido. El símbolo de la llave de seguridad se enciende APAGADO No La llave de seguridad está insertada correctamente. Este es el funcionamiento normal. No es necesaria ninguna acción. El símbolo de la llave de seguridad parpadea cuando la pantalla LCD muestra «indicador de energía». APAGADO No La llave de seguridad no está insertada. Inserte la llave de seguridad y, a continuación, presione completamente el pedal del freno de estacionamiento y pulse al mismo tiempo el botón de ARRANQUE/ PARADA durante más de 3 segundos para encender el tractor. El conjunto de la caja del panel de control de llave está roto. Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E86

Pantalla LCD Descripción Indicador de estado del tractor Indicador acústico Causa Solución El símbolo del freno de estacionamiento parpadea cuando la pantalla LCD muestra el «indicador de energía». APAGADO No El pedal del freno de estacionamiento no está pisado. Con la llave de seguridad insertada, presione completamente el pedal del freno de estacionamiento y pulse al mismo tiempo el botón de ARRANQUE/PARADA durante más de 3 segundos para encender el tractor. El símbolo del freno de estacionamiento parpadea cuando la pantalla LCD muestra la interfaz del usuario. APAGADO No Presione el pedal del acelerador antes de pisar el pedal del freno de estacionamiento para que el indicador del tractor se encienda en verde. Arranque correctamente el tractor siguiendo las instrucciones del apartado «ARRANCAR EL TRACTOR». El símbolo del freno de estacionamiento se enciende APAGADO No El pedal del freno de estacionamiento está ajustado en la posición de freno de estacionamiento. Suéltelo antes de arrancar el tractor. El símbolo del sensor del asiento se enciende APAGADO No El usuario abandona el asiento, o se desconecta el sistema de enclavamiento de seguridad del asiento. Si el usuario está sentado en el asiento y el símbolo se enciende, deje de usar el tractor inmediatamente y compruebe la conexión del asiento. Si se conrma que la conexión del asiento con el tractor es correcta, póngase en contacto con un técnico de servicio cualicado para que repare la máquina. El símbolo del interruptor de toma de fuerza parpadea APAGADO No Se ha interrumpido el funcionamiento del motor de las cuchillas y el interruptor de toma de fuerza no está en la posición de desconexión. Antes de reiniciar el tractor, presione el interruptor de la toma de fuerza hacia abajo para apagar los motores de la cuchilla. Consulte el apartado «SOLUCIÓN DE PROBLEMAS» de este manual como referencia. El símbolo de un determinado compartimento de la batería parpadea. APAGADO No Una determinada batería tiene sobrecorriente durante la descarga. No es necesaria ninguna acción. El tractor puede seguir funcionando si la capacidad de Ah de las baterías combinadas, excluyendo la batería con sobrecorriente, es igual o mayor que 15Ah. Una vez que la batería con sobrecorriente vuelva a la normalidad, se unirá a la alimentación del tractor inmediatamente y el símbolo desaparecerá. El símbolo de compartimento de la batería vacío parpadea. APAGADO No La capacidad de la batería no es suciente para que el tractor pueda funcionar. Para arrancar este tractor, utilice sucientes baterías EGO siguiendo las instrucciones de la sección «INSTALAR/QUITAR LA BATERÍA» de este manual.87TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

Pantalla LCD Descripción Indicador de estado del tractor Indicador acústico Causa Solución El símbolo de temperatura y el compartimento exacto ocupado de la batería parpadean al mismo tiempo. APAGADO No La batería instalada en el compartimento con el número correspondiente se ha sobrecalentado.

1. El tractor puede seguir funcionando

si la capacidad de Ah de las baterías combinadas, excluyendo la batería sobrecalentada, cumple el requisito. Cuando la batería sobrecalentada haya recuperado la temperatura normal, unirá su potencia inmediatamente as las demás baterías para accionar el tractor.

2. Si la capacidad de Ah combinada de las

baterías no cumple el requisito, el tractor no funcionará hasta que se inserten más baterías en los compartimentos de batería que están libres.

3. Reduzca la carga del tractor elevando

la altura de corte de la plataforma o reduciendo la velocidad de conducción cuando reanude el funcionamiento. El símbolo de temperatura parpadea. APAGADO Un pitido El tractor está sobrecalentado. Reduzca la carga del tractor elevando la altura de corte de la plataforma o reduciendo la velocidad de las cuchillas o la velocidad de conducción. Tómese un descanso y deje que el tractor se enfríe. El tractor está demasiado frío. Por favor, no haga intentos repetidos que puedan dañar la máquina. Guarde siempre el tractor y las baterías en un entorno cálido. Vuelva a arrancar el tractor cuando se haya calentado. El símbolo de alerta parpadea Parpadea de color rojo Un pitido El motor de las cuchillas se ha sobrecargado. Suba la altura de corte de la plataforma o reduzca la velocidad de conducción para disminuir la carga del tractor. La tolva de descarga lateral está obstruida con hierba y residuos. Limpie la tolva de descarga lateral después de cada uso. Hay una interferencia entre la cuchilla y la plataforma del tractor. Llame al centro de atención al cliente de EGO. Los símbolos de cada compartimento de batería ocupado y el símbolo de alerta parpadean con una frecuencia de 1 segundo al mismo tiempo en la pantalla LCD. Parpadea de color rojo Continúa pitando hasta que se empuja hacia abajo el interruptor de toma de fuerza. La carga de las baterías es baja y el tractor está en el modo de conducción de emergencia. Deje de usar el cortacésped y regrese al lugar de carga de la batería. NOTA: Cuando el tractor está en el modo de conducción de emergencia, las cuchillas se conmutan automáticamente a la velocidad de giro baja y, al mismo tiempo, suena continuamente el indicador acústico. El usuario debe empujar el interruptor de la toma de fuerza hacia abajo para apagar los motores de la cuchilla. El indicador acústico dejará de sonar después de que se detengan las cuchillas.TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E88

Pantalla LCD Descripción Indicador de estado del tractor Indicador acústico Causa Solución El símbolo de cada compartimento de batería ocupado y el símbolo de alerta parpadean una vez cada medio segundo. Parpadea de color rojo Continúa pitando Se ha interrumpido el funcionamiento del motor de las cuchillas y el interruptor de toma de fuerza no está en la posición de desconexión. El tractor dejará de funcionar inmediatamente. El usuario deberá transportar el tractor al lugar de carga de la batería para recargarlo. El símbolo de CCS se enciende en la pantalla LCD Verde jo No El tractor continúa avanzando a una velocidad establecida sin necesidad de pisar el pedal del acelerador. Este es el funcionamiento normal. Si es necesario, desactive la función CCS siguiendo las instrucciones del apartado «Para desactivar (salir) el control de crucero (CCS)» en el manual. El símbolo de CCS parpadea en la pantalla LCD. APAGADO No La función CCS (sistema de control de crucero) ha fallado. La función CCS no se podría establecer si el tractor conduce a muy baja velocidad o conduce marcha atrás. El pedal del freno de estacionamiento se ha presionado para detener el tractor. Después de soltar el pedal del freno de estacionamiento, pulse el botón CCS y el símbolo CCS se encenderá en la pantalla LCD, o salga de la función CCS siguiendo las instrucciones en del apartado «Paradesactivar (salir) el control de crucero (CCS)». No procede No procede APAGADO Continúa pitando El tractor está estacionado en una pendiente y el usuario sale del tractor sin poner el pedal del freno de estacionamiento en la posición del freno de estacionamiento. Coloque el pedal del freno de estacionamiento en la posición del freno de estacionamiento. El símbolo del freno de estacionamiento se iluminará y el indicador acústico dejará de sonar. OFF Fallo del puerto de carga ROJO jo No procede No hay alimentación eléctrica. Compruebe si en la toma de corriente hay una alimentación de 220V– 240V y si el enchufe está en buen estado. ROJO jo No procede Fallos electrónicos, como que el puerto de carga esté en circuito abierto, se haya fundido el fusible, etc. Póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación.89TRACTOR CORTACÉSPED ELÉCTRICO — TR4200E

Descripción Código de error en la pantalla LCD Indicador acústico Solución El motor de las cuchillas izquierdo no gira. 509 Un pitido Inspeccione primero la cuchilla. Si se ha aojado, apriete el tornillo con el par recomendado. De lo contrario, póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación. El motor de las cuchillas derecho no gira. 609 Un pitido AVISO: Si en la pantalla LCD se muestra algún otro código de error que pudiera indicar un fallo de la placa de circuitos, una conexión suelta, un fallo del motor de accionamiento, los motores de la cuchilla, etc., quite todas las baterías y vuelva a insertarlas al cabo de unos pocos minutos para reiniciar el tractor. Si con ello no se resuelve el problema, anote el código de error y póngase en contacto con el centro de atención al cliente de EGO para solicitar una reparación. GARANTÍA POLÍTICA DE GARANTÍA DE EGO Visite la página web egopowerplus.eu para conocer los términos y condiciones completos de la política de garantía de EGO.TRATOR CORTA-RELVA ELÉTRICO — TR4200E90

16. Indicador do código de erro

17. Indicador de carga

VERIFICAȚI SISTEMUL DE INTERBLOCAREBLOCARE DE
