BRUKSANVISNING TR4200E EGO

trykkes på start/stop-knappen.

2. LCD-skærmen tænder, når parkeringsbremsepedalen trædes

helt i bund og du trykker på start/stop-knappen i lang tid nok på samme tid.

37. Kraftenhet med sex batterifack

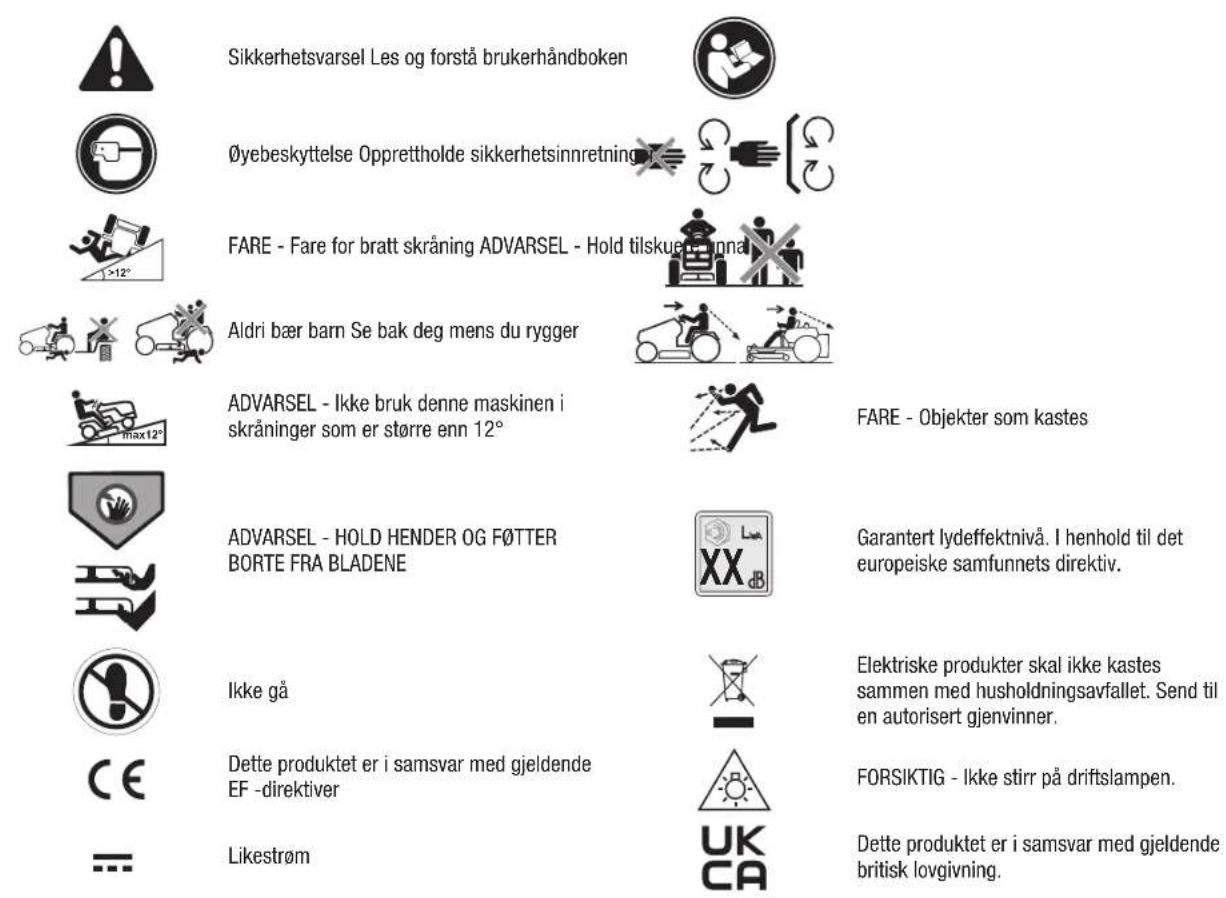

LES ALLE INSTRUKSJONER! LES BRUKERMANUALEN SIKKERHETSSYMBOL Hensikten med sikkerhetssymboler er å tiltrekke deg oppmerksomheten mot mulige farer. Sikkerhetssymbolene og forklaringene med dem fortjener nøye oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke i seg selv noen fare. Instruksjonene og advarslene de gir, erstatter ikke riktige tiltak for å forhindre ulykker. ADVARSEL: Sørg for å lese og forstå alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle sikkerhetsvarselsymboler så som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlig personskade. SYMBOLBETYDELSE Denne siden viser og beskriver sikkerhetssymboler som kan vises på dette produktet. Les, forstå og følg alle instruksjonene på maskinen før du prøver å montere og bruke den. SIKKERHETSSYMBOLER Sikkerhetsvarsel Les og forstå brukerhåndbokenØyebeskyttelse Opprettholde sikkerhetsinnretninger>12°FARE - Fare for bratt skråning ADVARSEL - Hold tilskuere unnaAldri bær barn Se bak deg mens du ryggermax12°ADVARSEL - Ikke bruk denne maskinen i skråninger som er større enn 12°FARE - Objekter som kastesADVARSEL - HOLD HENDER OG FØTTER BORTE FRA BLADENE Garantert lydeffektnivå. I henhold til det europeiske samfunnets direktiv.Ikke gåElektriske produkter skal ikke kastes sammen med husholdningsavfallet. Send til en autorisert gjenvinner.Dette produktet er i samsvar med gjeldende EF -direktiverFORSIKTIG - Ikke stirr på driftslampen.LikestrømDette produktet er i samsvar med gjeldende britisk lovgivning.Oversettelse av de opprinnelige instruksjonene191ELEKTRISK PLENSTRAKTOR — TR4200E

Informasjonen må noteres STOP Den angitte handlingen stopper SPESIFIKASJONER Spenning 56 V Dekkstørrelse 107 cmHjulstørrelseFront 15 x 6 - 6 tommerBak 20 x 10 - 8 tommerKaldt dekktrykkFront 96,5 kPaBak 151.7 kPaBladhastighet (RPM) Opptil 2850Maksimal kjørehastighetFramover Opptil 9,6 km/tReverser Opp til 4,8 km/tJustering av klippehøyde (12 posisjoner) 25 - 100 mmLadetemperaturområde 5 ° C – 40 ° CDriftstemperatur 0 ° C – 40 ° CLager temperatur -20 ° C – 70 ° CVekt (uten batteripakke) 182 kgMålt lydeffektnivå L 95,72 dB(A) K=1,14 dB(A)Lydtrykknivå ved brukerens øre L 83,9 dB(A) K=3 dB(A)Garantert lydeffektnivå L

(målt i henhold til 2000/14/EF)100 dB(A)Vibrasjon a

Den deklarerte totale vibrasjonsverdien er målt i samsvar med en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet; Den deklarerte totale vibrasjonsverdien kan også brukes i en foreløpig vurdering av eksponering.MERKNAD: Vibrasjonsutslippet under faktisk bruk av elektroverktøyet kan avvike fra den deklarerte verdien som verktøyet brukes i; For å beskytte brukeren, bør brukeren bruke hansker og hørselsvern under de faktiske bruksforholdene.

16. Spak for justering av seteposisjon

23. Dekk-høydejusteringsspak

34. Knapp for justering av kjørehastighet

35. Utløserknapp for strømenhetsdeksel

36. Strømenhetsdeksel

37. Strømenhet med seks batterirom

6. Sikkerhetsnøkkelikon

15. Ikon for opptatt batterirom

UTPAKKING MERKNAD: Lagre emballasjen til du har inspisert produktet på en tilfredsstillende måte. Hvis noen deler i pakkelisten er montert på maskinen, vennligst kontakt EGO-service umiddelbart. MERKNAD: Bortsett fra verktøyene under pakkelisten, er alle andre verktøy som er nevnt i manualene bare anbefalt, men ikke gitt. PAKKELISTE (Fig. B) B-1 Elektrisk plentraktor B-2 Ratt B-3 Støvhette B-4 Sete B-5 Mulching Plug B-6 Festestativ B-7 Kombinasjonsnøkler B-8 18 mm pipenøkkel B-9 M12 muttere (1 for backup) B-10 Skiver (1 for backup) B-11 Trinnbolter (1 for backup) B-12 M8 muttere (1 for backup) B-13 M8 x 70 muttere B-14 Sikkerhetsnøkkel B-15 Hurtigkobling med vaskeport B-16 Brukerhåndbok MONTERING INSTALLERING AV RATTET (Fig. C1) C1-1 Rattstamme C1-2 Ratt C1-3 Midtlinje C1-4 Vasker C1-5 M12 mutter C1-6 18 mm pipenøkkel C1-7 Støvdeksel INSTALLERING AV SETET (Fig. C2) ADVARSEL: Sikkerhetslåsesystemet må ikke kobles fra eller omgås. Hvis du gjør det, kan det føre til at traktoren går uventet, noe som kan føre til personskade. C2-1 Sete C2-2 M8 mutter C2-3 Klemmebolt C2-4 Stikkontakt C2-5 Støpsel MONTERING AV MULCHING PLUG (Fig. C3) C3-1 Sideutløpsrenne C3-2 Mulching Plug C3-3 Bevegelig vår193ELEKTRISK PLENSTRAKTOR — TR4200E

a. For å teste dekkbladsystemet (fig. E11 – E12)b. For å teste kjøresystemet (fig. E13 – E14)Hvis dekkbladsystemet og/eller kjøresystemet ikke stopper når operatøren er ute av setet og hvis årsaken ikke kan fastslås etter å ha bekreftet at støpsel- og stikkontaktforbindelsen til setet er godt tilkoblet, kontakt EGO kundeservicesenter umiddelbart. KOMMUNIKASJONSTEKNOLOGI For informasjon om hele utvalget vårt av tilkoblede produkter og tjenester, inkludert tilkoblingsinstruksjoner, kan du skanne QR-koden nedenfor eller besøke www.egopowerplus.eu/connect.

Sørg for at arbeidsområdet er fritt for barn, tilskuere og kjæledyr. Rydd arbeidsområdet for gjenstander som kan bli kastet av traktorbladene. Fjern rusk fra traktoren. Se etter løse fester. Kontroller at alle verner er på plass og fungerer som de skal. Sjekk dekkene visuelt om de er pumpet opp. Kontroller bremsefunksjonen. Juster dekkhøyden til ønsket klippeposisjon som passer best for plenen, og juster antiskalperingshjul deretter. Juster seteposisjonen og sørg for at begge pedalene kan nås. Kontroller batteriladenivået. Test sikkerhetssperresystemet. STARTE TRAKTOREN (Fig. E15 – Fig. E16) ADVARSEL: Unngå brå start, stopp og svinger, samt for høy hastighet, spesielt når du først lærer å betjene traktoren. Traktoren kan snurre raskt, noe som kan føre til at du mister kontrollen og fører til alvorlig personskade og/eller skade.ELEKTRISK PLENSTRAKTOR — TR4200E194

Hvis parkeringsbremsepedalen er satt i parkeringsbremseposisjon, trenger du bare å trykke på start/stopp-knappen i 3 sekunder for å lyse opp LCD-skjermen og deretter slippe parkeringsbremsen før du kjører traktoren.

Skjærebladene kan startes når som helst når LCD-skjermen er fullt opplyst og retningskontrollspaken ikke er trukket bakover i "R"-retningen. For å slå på knivene mens du kjører traktoren i revers, se avsnittet "Å SLÅ PÅ KNIVENE MENS MAN KJØRER I REVERS" i denne håndboken. MERKNAD: Følg Fig. E17 for å få den laveste kjørehastigheten til du er fullt i stand til å betjene traktoren i alle situasjoner. Den elektriske plentraktoren husker ikke innstillingene for kjørehastighet og knivhastighet. Kjørehastigheten og knivhastigheten går tilbake til nivå 2 hver gang traktoren slås av. Justering av kjørehastighet (fig. E17) Justering av knivhastighet (fig. E18) LED-lys (fig. E19)

LED-frontlysene kan slås av og på med LED-lysbryteren. USB-port MERKNAD: USB-porten gir ladekraft på 5 spenninger likestrøm ved opp et kombinert trekk på 1,5 ampere og får strøm kun når traktoren startes. STANSE TRAKTOREN (Fig. E20) ADVARSEL: Sett alltid parkeringsbremsepedalen i parkeringsbremseposisjon når traktoren slutter å kjøre i en skråning, ellers kan traktoren gli nedover skråningen, noe som kan forårsake alvorlig traktorskade eller personskade! MERK: I en situasjon der parkeringsbremsepedalen er satt til parkeringsbremseposisjon og føreren er ute av setet, men batteripakkene ikke er fjernet:

Hvis LCD-skjermen er slått av, vil batteriindikatorene, start/stopp- knappen og CCS-knappen forbli opplyst i 1 time.

Hvis LCD-skjermen viser "drivstoffmåler" eller operatørgrensesnitt, vil traktoren automatisk slå seg av etter 1time. Limp-Home-modus Når batteriladingen blir kritisk lav, vil traktoren gå inn i Limp-Home- modus for å beholde nok strøm til å reise tilbake til ladeområdet.

Knivene går over til lav rotasjonshastighet, som bare kunne kutte svært lite gress. Ved å møte høyt og tett gress, vil knivene slutte å rotere. Lydindikatoren vil lyde (pipe) med jevne mellomrom.

Traktorens statusindikator vil blinke rødt hvert sekund, både varselikonet (lavt strømforbruk) og ikonet for hvert opptatt batterirom vil blinke. Operatøren bør:

Skyv kraftuttaksbryteren nedover for å slå av bladmotorene. Lydindikatoren slutter å høres når bladmotorene stopper.

Slutt å jobbe og kom deg til ladeområdet så snart som mulig. Den maksimale avstanden traktoren kan kjøre er 1000m. Når batteriet er nesten tomt, vil både varselikonet (lavt strømforbruk) og ikonet for hvert opptatt batterirom blinke hvert halve sekund. Traktoren vil slutte å fungere umiddelbart. Operatøren må frakte traktoren til ladeområdet for lading. MERKNAD: Hvis manuell dytting er nødvendig, sørg for at batteriene er koblet fra traktoren og at parkeringsbremsepedalen er frigjort fra parkeringsbremseposisjonen. KJØRING AV TRAKTOREN (Fig. E21) FARE: Hold deg minst to klippebredder unna eventuelle grøfter, fall eller vann. Forhjulene kan rotere når traktoren er stoppet, selv med bremsen på, og føre til at traktoren går over kanten eller i vannet og resulterer i dødsfall eller alvorlig personskade. ADVARSEL: Ikke bruk traktoren på offentlig vei. ADVARSEL: Hvis det oppstår blokkering eller du rammer et fremmedlegeme, må du stoppe motorene og fjerne batteriene. Fjern gressklipp, løv, skitt og annet akkumulert rusk; Inspiser traktoren grundig for skader og reparer skaden før du starter og bruker traktoren igjen. MERK:

Under kjøring, når du forlater setet, vil traktorstatusindikatoren slå seg av. Når du starter kjøringen igjen, len deg tilbake på setet og trykk parkeringsbremsen helt ned for å få traktorstatusindikatoren til å lyse grønt.

Når du bytter mellom forover og revers under kjøring, ytt retningskontrollspaken direkte fra den ene enden til den andre uten å stoppe i nøytral posisjon, ellers kan traktoren stoppe. BRUKE CRUISE CONTROL (CCS) For å aktivere (gå inn) Cruise Control (CCS) (fig. E22) MERK: Kjørehastighetsnivået vist på LCD-skjermen representerer kanskje ikke nøyaktig den faktiske kjørehastigheten til traktoren i cruisekontroll. Trykk på hastighetsjusteringsknappen for å "oppdatere" kjørehastighetsnivået på LCD-skjermen.195ELEKTRISK PLENSTRAKTOR — TR4200E

For å stoppe (avslutte) Cruise Control (CCS), kan du velge en av de tre måtene: Trykk gasspedalen helt ned og fortsett å trykke ned. CCS-funksjonen stopper og traktoren fortsetter å kjøre. Trå lett ned gasspedalen og slipp den så. Traktoren og CCS-funksjonen vil stoppe. Trykk på CCS-knappen. Traktoren og CCS-funksjonen vil stoppe.MERK: Når CCS er stoppet, forsvinner ikonet «» fra LCD-skjermen, og pipetonen høres to ganger.MERK: Hvis parkeringsbremsepedalen er trykket ned, stopper traktoren, men «» -ikonet blinker på LCD-skjermen for å indikere at CCS er i ventemodus. I så fall slipper du parkeringsbremsepedalen, trykker på CCS-knappen. Traktoren vil gjenoppta kjøringen automatisk og « »-ikonet slutter å blinke. SLÅ PÅ KNIVENE MENS DU KJØRER I REVERS MERK: Klipping i revers anbefales ikke. ADVARSEL: Vær ekstremt forsiktig når du klipper i revers. Sørg alltid for at ingen personer kommer inn i arbeidsområdet, spesielt små barn før og mens du klipper i revers. ADVARSEL: Sikten til operatørene kan bli svekket når traktoren er koblet sammen med baggersettet. Ekstrem forsiktighet og kjennskap til omgivelsene bør alltid tas i betraktning før og mens du klipper i revers.For å aktivere (Enter) KLIPPING I REVERS (E23)For å stoppe (avslutte) KLIPPING I REVERS, kan du velge en av de re måtene: Trykk én gang på KLIPPING I REVERS-knappen. Hev deg fra traktorsetet. Trykk på start/stopp-knappen i 3 sekunder for å slå av LCD-skjermen. Ta ut sikkerhetsnøkkelen eller fjern batteripakken(e) for å slå av traktoren.MERK: Når KLIPPING I REVERS er stoppet, vil ""-ikonet lyse på LCD-skjermen. VEDLIKEHOLD ADVARSEL: Bruk alltid øyevern med sideskjold. Unnlatelse av å gjøre det kan føre til at gjenstander blir kastet inn i øynene dine, noe som kan føre til alvorlige skader. ADVARSEL: Beskytt alltid hendene ved å bruke tunge hansker eller pakke inn skjærekantene med ller eller andre materialer når du utfører vedlikehold på traktorbladet. Fjern alltid sikkerhetsnøkkelen og batteripakkene ved service eller transport av traktoren. ANBEFALT VEDLIKEHOLDSPLAN(ER) Vedlikeholdstje neste-intervallVedlikeholdsprosedyreFør hver bruk eller daglig Kontroller sikkerhetslåsesystemet. Sjekk dekkene visuelt om de er pumpet opp. Inspiser knivene. Inspiser hele produktet for skadede, manglende eller løse deler som sideutløpsrenne, skruer, muttere, bolter, hetter osv., og sørg for at alle beskyttelser er på plass og fungerer som de skal. Sjekk og sørg for at gasspedalen kan trykkes ned og slippes riktig. Sjekk rattdemperen. Rattet bør roteres med en viss motstand.Etter hver bruk Rengjør traktoren og vask dekket.Hver 25. time Kontroller dekktrykket.Hver 100h Kontroller bakhjulene, og sørg for at alle låsemuttere er festet med anbefalt dreiemoment (101-103 Nm). Kontroller forhjulene, og sørg for at mutteren er festet med anbefalt dreiemoment (90-92 Nm).Hver 200h Kontroller forhjulene og sørg for at de svinger fritt.Hvert halvår Sjekk parkeringsbremsepedalen. Ta ut batteriet fra traktoren, trekk deretter opp parkeringsbremsen og trykk på parkeringsbremsen for å sette på parkeringsbremsen. Skyv traktoren manuelt forover for å se om traktoren kan yttes uten at bakhjulene roterer. Hvis traktoren beveger seg og bakhjulene roterer i mellomtiden, vennligst kontakt EGO kundeservicesenter for reparasjon.Før lagring Ta ut batteriene fra traktoren. Fjern sikkerhetsnøkkelen fra traktoren. Utfør alle vedlikeholdsprosedyrene som er oppført ovenfor og rengjør traktoren grundig. Inspiser hele produktet for skadede, manglende eller løse deler, bytt ut eller stram til de tilsvarende før lagring.Årlig Smør akselhylsene til forhjulene.ELEKTRISK PLENSTRAKTOR — TR4200E196

GENERELT VEDLIKEHOLD Rengjøring av traktorhuset (Fig. F1 – F2) Bruke vaskeporten til å rengjøre traktordekket (Fig. F3 – F4) F3-1 Vaskeport F3-2 Vask-port hurtigkoblingF3-3 HageslangeMERKNAD: Når du er ferdig med rengjøringen, slå av traktoren helt og fjern deretter hageslangen og hurtigkoblingen.

VEDLIKEHOLD AV TRAKTORDEKKET OG KJÆREBLADENE

Forberedelse (fig. G1) Fjerning av dekk (fig. G2 – G3) G2-1 Motorkabel G2-2 SplintG2-3 Suspensjonskobling Bytte av skjærebladene (fig. G4 – G6) G4-1 Stabilisator G5-1 BoltG5-2 Vasker G5-3 BladG5-4 Flens G5-5 Motoraksel Utjevning av dekket a. Når du skal planere (fig. G7 / fig. G8 / fig. G9)b. Før nivellering Kontrollere kaldt dekktrykk (g. G10). Sjekk skjærebladene. Fjern og skift ut slitte, sprukne og/eller bøyde kniver etter behov.c. Forberedelse for utjevning (fig. G11)d. Hvordan nivellere For å gjøre side-til-side-justering (fig. G12) For å foreta justering foran til bak (fig. G13)

LAGRING OG TRANSPORT

TRANSPORT AV TRAKTOREN (Fig. H1 – H5) H2-1 Ramper H2-2 StropperMERK: Sikre traktoren etter behov, bruk stropper eller kabler for å hindre bevegelse under transport. LAGRING (Fig. I1 – I2) MERKNAD: Ta ut og oppbevar batteripakken(e) separat, se de tilsvarende håndbøkene.Rengjør og kontroller traktoren før lagring, se avsnittene "GENERELT VEDLIKEHOLD" og "ANBEFALT VEDLIKEHOLDSSCHEMA(ER)". Beskytter miljøet WEEE (Waste Electrical and Electronic Equipment) Ikke kast elektrisk utstyr, brukt batteri og lader i husholdningsavfallet! Ta dette produktet til en autorisert gjenvinner og gjør det tilgjengelig for separat innsamling. Elektriske verktøy må returneres til et miljøvennlig resirkuleringsanlegg.197ELEKTRISK PLENSTRAKTOR — TR4200E

Den elektriske plentraktoren klarer ikke å kjøre når gasspedalen trykkes ned.

Den kombinerte Ah av de innsatte batteriene oppfyller ikke kravet.

For å starte denne traktoren, bruk nok EGO-batterier ved å følge instruksjonene i avsnittet «FESTE/FØRE BATTERIPAKKEN» i denne håndboken.

Trykk parkeringsbremsepedalen helt ned for å frigjøre den fra parkeringsbremseposisjonen.

Trå inn parkeringsbremsepedalen og slipp deretter. Traktorens statusindikator vil lyse grønt, noe som betyr at traktoren er klar til å starte.

Ta batteriene ut av traktoren og løft seteryggen opp for å forsikre deg om at kabelpluggen er riktig koblet til kontakten på bunnen av setet (se kapittel "INSTALLERE SETET"). Følg instruksjonene i «STARTE TRAKTOREN» for å starte traktoren på nytt for å se om traktoren kan startes. Hvis ikke, kontakt EGO kundeservicesenter for reparasjon.

Under ekstremt kaldt vær kan det hende at kjørefunksjonen ikke starter vellykket på grunn av beskyttelsen mot lav temperatur.

Oppbevar alltid traktoren og batteriene i varme omgivelser. Start traktoren på nytt når den er oppvarmet. Ikke gjør gjentatte forsøk under ekstremt kaldt vær som kan skade maskinen.

Kontakt EGO kundeservicesenter for reparasjon.

Retningskontrollspaken er plassert i nøytral posisjon.

Skyv/trekk retningskontrollspaken i retning "D" eller "R". Den elektriske plentraktoren slutter å kjøre.

Når du bytter mellom forover og revers under kjøring, forblir retningskontrollspaken i nøytral stilling lenge.

Slipp gasspedalen og trykk den ned igjen.

Kontakt EGO kundeservicesenter for reparasjon.

Setesikringssystemet ble koblet fra under kjøring i ulendt terreng.

Ta batteriene ut av traktoren og løft seteryggen opp for å forsikre deg om at kabelpluggen er riktig koblet til kontakten på bunnen av setet (se kapittel "INSTALLERE SETET"). Følg instruksjonene i «STARTE TRAKTOREN» for å starte traktoren på nytt for å se om traktoren kan startes. Hvis ikke, kontakt EGO kundeservicesenter for reparasjon.

Førerens vekt er ikke jevnt fordelt på setet. Vekten til føreren på setet må være minst 20 kg for at sikkerhetssperresystemet for setet skal fungere som det skal.

1. Sitt ordentlig på setet, trå parkeringsbremsen helt ned og

slipp den, så er traktoren klar til kjøring.

2. Koble fra og sett på batteriene igjen om nødvendig.

Den kombinerte Ah av de innsatte batteriene oppfyller ikke kravet.

For å starte denne traktoren, bruk nok EGO-batterier ved å følge instruksjonene i avsnittet «FESTE/FØRE BATTERIPAKKEN» i denne håndboken.

PTO-bryteren ble ikke trykket ned da traktoren ble slått av forrige gang.

Skyv kraftuttaket ned og deretter opp for å starte bladmotorene på nytt.

Traktoren er overbelastet i det øyeblikket knivene begynner å rotere, og utløser knivmotorens selvbeskyttelse.

Oppbevar alltid traktoren og batteriene i varme omgivelser. Start traktoren på nytt når den er oppvarmet. Vennligst ikke gjør gjentatte forsøk under ekstremt kaldt vær som kan skade maskinen.

Kontakt EGO kundeservicesenter for reparasjon. Knivene slutter å rotere under gressklipping.

Hev klippehøyden på dekket eller reduser kjørehastigheten for å redusere belastningen på traktoren.

Rengjør dekket og sørg for at knivene har bevegelsesfrihet.

Reduser belastningen på traktoren ved å heve klippehøyden på dekket eller redusere bladet/kjørehastigheten og la traktoren avkjøles.

Batteripakken(e) i traktorens batterirom er overopphetet, noe som resulterer i at kombinert Ah- klassisering av alle innsatte batterier ikke oppfyller kravet

1. Traktoren kan fortsette å jobbe hvis den kombinerte

batteri Ah-klassiseringen, unntatt overopphetet batteri, oppfyller kravet. Når det overopphetede batteriet går tilbake til normal temperatur, vil det være med på å drive traktoren umiddelbart.

2. Hvis den kombinerte batteri Ah-klassiseringen ikke

oppfyller kravet, vil ikke traktoren fungere før ere batteripakker er satt inn i de ledige batterirommene.

3. Reduser belastningen på traktoren ved å heve

klippehøyden på dekket eller redusere kjørehastigheten når du gjenopptar driften.

Når traktoren er i Limp-Home-modus, skiftes knivene automatisk til lav rotasjonshastighet. Operatøren bør slutte å jobbe og kjøre til batteriets ladeområde så snart som mulig.

Traktoren blir truffet av et fremmedlegeme, noe som resulterer i selvbeskyttelse av motoren.

Skyv kraftuttaket ned og deretter opp for å starte bladmotorene på nytt.

Traktoren kjører i revers med ikonet for KLIPING I REVERS AV tent på LCD- skjermen.

Trykk kraftuttaksbryteren ned og start knivmotorene på nytt ved å følge instruksjonene i avsnittet «Å aktivere (Enter) KLIPPING I REVERS». Lydindikatoren fortsetter å høres.

Skyv kraftuttaksbryteren ned for å slå av bladmotorene. Lydindikatoren slutter å høres når bladmotorene er slått av.

Traktoren slutter å kjøre i en skråning og føreren er ute av setet uten å sette på parkeringsbremsepedalen i parkeringsbremseposisjon.

Strømindikatorene på batteripakkene lyser fortsatt når traktoren er slått av.

Når traktoren er slått av på jevnt underlag uten å fjerne batteripakken(e) fra traktoren, vil strømindikatorene forbli tent i en periode.

Når traktoren slås av i en skråning uten å sette på parkeringsbremsen, vil strømindikatorene på batteripakkene forbli på til batteriladingen er utladet. Lydindikatoren fortsetter å høres samtidig.

Start/stopp-knappen er ikke trykket i tilstrekkelig tid.

1. LCD-skjermen vil bare vise "drivstoffmåleren" når start/

stopp-knappen trykkes kort.

2. LCD-skjermen vil slå seg på etter å ha tråkket helt ned

Når sikkerhetsnøkkelikonet

" blinker på LCD-skjermen, er sikkerhetsnøkkelen ikke satt inn.

Sett inn sikkerhetsnøkkelen, trykk deretter parkeringsbremsen helt ned og trykk på start/stopp- knappen i tilstrekkelig tid samtidig for å slå på LCD- skjermen.

" blinker på LCD-skjermen, er ikke parkeringsbremsen trykket helt inn.

Sett inn sikkerhetsnøkkelen, trykk deretter parkeringsbremsen helt ned og trykk på start/stopp- knappen i tilstrekkelig tid samtidig for å slå på LCD- skjermen. Traktoren kutter ujevnt, med betydelig høydeforskjell foran til bak.

Slip eller bytt ut skjærebladene som beskrevet i denne håndboken.

Skift ut de bøyde skjærebladene ved å følge instruksjonene i avsnittet "Skifte skjærebladene".

Dekket er ikke nivellert, noe som resulterer i forskjellig skjærebladhøyde.

Nivåer stokken ved å følge instruksjonene i avsnittet "Nivellering av stokken". Den faktiske gressklippehøyden er ikke på linje med den påståtte høyden.

Dekksmutrene løsnes på opphengsleddet.

Følg instruksjonene i avsnittet «Nivellering av klippeaggregatet» for å foreta korrekt front-til-bak- justering for traktordekket og stram mutterne på opphengsleddet.

Følg instruksjonene i avsnittet «Fjerning av dekk» for å få byttet traktordekk. Traktoren dekker ikke ordentlig.

Vått gressklipp fester seg til undersiden av dekket.

Traktoren er satt til å klippe for mye gress på en gang.

Hev klippehøyden på dekket. Overdreven vibrasjon.

Skjærebladene er løse.

Skift ut de bøyde skjærebladene ved å følge instruksjonene i avsnittet "Skifte skjærebladene".

Nivåer traktordekket ved å følge instruksjonene i avsnittet "Nivellering av dekket".

Dekksmutrene løsnes på opphengsleddet.

Dekket er satt til å klippe for mye gress på en gang.

Det er gress eller rusk igjen på bakken etter klipping.

Dekket er satt til å klippe for mye gress på en gang når gresset er høyt.

Begynn med høy klippehøyde og reduser den til ønsket klipperesultat er oppnådd. Gress over 152 mm høyt bør klippes to ganger, ved suksessivt lavere klippehøyder.

Ikke klipp når gresset er vått. Vent til gresset tørker.

Kjørehastigheten er høy.

Senk kjørehastigheten.

Øk bladhastigheten gradvis. Kort kjøretid på traktoren med medfølgende batterier.

Plenterreng, gressforhold, klippehøydeinnstilling, kjørehastighet, knivhastighet osv. vil ha stor innvirkning på kjøretiden.

Øk klippehøyden og reduser bladhastigheten for å redusere klippelasten. Traktoren følger ikke rett.

Dekktrykket for venstre og høyre hjul er forskjellig.

Kontroller og juster lufttrykket i begge dekkene for bakhjul, i henhold til anbefalingen i avsnittet «SPESIFIKASJONER» i denne håndboken. Parkeringsbremsepedalen kan ikke frigjøres fra parkeringsbremseposisjonen eller er treg til å springe tilbake.

Koble til ladepluggen igjen for å se om traktoren kan lades normalt.

Ingen handling er nødvendig. Vent til strømmen kommer seg tilbake.

Bruk av EGO Adapter ACA1000 for lading krever lang tid.

Tilbakestill laderen ved å koble fra laderen og vente i ere minutter. Koble deretter støpselet til strømforsyningen igjen. Hvis dette ikke løser problemet, ring EGOs kundeservicesenter. Traktoren kan ikke startes etter rengjøring.

Feil rengjøring, som for eksempel vann på de elektriske komponentene, LCD- skjermen osv.

1. Følg instruksjonene i avsnittet «GENERELT

VEDLIKEHOLD»for å rengjøre traktoren på riktig måte.

2. Hvis traktoren havnet i regn ved et uhell, la den tørke eller

bruk trykkluft for å tørke den. Dekket blir fort tilstoppet.

Dekket ble ikke ordentlig rengjort etter tidligere bruk.

Rengjør traktordekket etter hver bruk, følg avsnittet "Bruk av vaskeport for å rengjøre dekket". Traktoren mister lett veigrepet når den klatrer opp i skråningen.

Dekkene på bakhjulene er slitte.

Søk lokal service for å skifte hjuldekkene.

Bremsekomponentene er for slitt på grunn av feil bruk av traktoren.

Kontakt EGO kundeservicesenter for reparasjon. Det kommer ikke vann fra vaskeporten når du prøver å vaske dekket.

Fest hurtigkoblingen til vaskeporten igjen til du hører et tydelig klikk etter å ha trykket hardt. Hvis det ikke fungerer, ring EGOs kundeservicesenter.201ELEKTRISK PLENSTRAKTOR — TR4200E

En unormal lyd høres når traktoren skyves manuelt uten å starte den.

Sjekk og fjern rusk. Traktoren svinger ikke til venstre/høyre når rattet dreies.

Kontakt EGO kundeservicesenter for reparasjon. Traktoren stopper ikke når gasspedalen slippes.

Sjekk og fjern rusk.

CCS-knappen trykkes utilsiktet under kjøring. Traktoren er i fartsholdermodus

CCS-knappen er ikke trykket på riktig måte.

Trykk på CCS-knappen til CCS-ikonet lyser på LCD- skjermen, eller forsvinner fra LCD-skjermen. Forhjulene på traktoren roterer med unormal støy.

Fjern batteripakkene og fyll deretter injeksjonsportene med fett til fettet renner over den øvre eller nedre kanten av akselhylsene til forhjulene.ELEKTRISK PLENSTRAKTOR — TR4200E202

AV-ikonet lyser på LCD- skjermen. AV Nei Det indikerer at knivene ikke kan slås på når traktoren kjører i revers. Dette er normal drift. Om nødvendig, slå på knivene mens du kjører i revers, følg avsnittet «SLÅ PÅ

KNIVENE MENS DU KJØRER I

REVERS» i håndboken. Drive-ikonet lyser på LCD-skjermen. AV Nei Det indikerer at traktoren kan kjøres eller kjører fremover. Dette er normal drift. Sett retningskontrollspaken i "D", nøytral eller "R" posisjon etter behov. Revers-ikonet lyser på LCD-skjermen. AV Nei Det indikerer at traktoren kan kjøres eller kjører bakover. Kjøreikon og reversikon blinker vekselvis AV Nei Det indikerer at traktoren ikke kunne kjøres. Sikkerhetsnøkkelikonet lyser AV Nei Sikkerhetsnøkkelen er satt inn riktig. Dette er normal drift. Ingen handling er nødvendig. Sikkerhetsnøkkelikonet blinker når LCD- skjermen viser "drivstoffmåler". AV Nei Sikkerhetsnøkkelen er ikke satt inn. Sett inn sikkerhetsnøkkelen og trykk deretter parkeringsbremsen helt ned og trykk START/STOPP-knappen samtidig i mer enn 3sekunder for å slå på traktoren. Tastekontrollpanelet er ødelagt. Kontakt EGO kundeservicesenter for reparasjon.203ELEKTRISK PLENSTRAKTOR — TR4200E

LCD- skjerm Beskrivelse Traktorstatus- indikator Lydindikator Årsaken Løsning Parkeringsbremseikonet blinker når LCD- skjermen viser "drivstoffmåler". AV Nei Parkeringsbremspedalen er ikke trykket inn. Når sikkerhetsnøkkelen er satt inn, trykker du parkeringsbremsepedalen helt ned og trykker på START/STOPP- knappen samtidig i mer enn 3sekunder for å slå på traktoren. Parkeringsbremseikonet blinker når LCD- skjermen viser operatørgrensesnittet. AV Nei Trå ned gasspedalen før du trykker ned parkeringsbremsen for å få traktorindikatoren til å lyse grønt. Start traktoren riktig ved å følge avsnittet «STARTE TRAKTOREN». Parkeringsbremseikonet lyser AV Nei Parkeringsbremsepedalen er satt i parkeringsbremseposisjon. Slipp den før du starter traktoren. Setesensorikonet lyser AV Nei Føreren forlater setet eller setets sikkerhetssperresystem er frakoblet. Hvis føreren sitter på setet og ikonet er på, stopp bruken av traktoren umiddelbart og kontroller seteforbindelsen. Hvis seteforbindelsen med traktoren bekreftes riktig, kontakt en kvalisert servicetekniker for reparasjoner. PTO-bryterikonet blinker AV Nei Bladmotoren ble avbrutt i drift og kraftuttaksbryteren er ikke satt til av-posisjon. Før du starter traktoren igjen, skyv kraftuttaket ned for å slå av knivmotorene. Se avsnittet «FEILSØKING» i denne håndboken for referanse. Ikonet for et bestemt batterirom blinker. AV Nei Et visst batteri under utlading er overstrøm. Ingen handling er nødvendig. Traktoren kan fortsette å jobbe hvis den kombinerte batteri Ah-klassiseringen, ekskludert overstrømsbatteri, er lik eller mer enn 15Ah. Når overstrømsbatteriet går tilbake til det normale, vil det bli med på å drive traktoren umiddelbart, og ikonet vil forsvinne. Ikonet for det tomme batterirommet blinker AV Nei Batterikapasiteten er ikke tilstrekkelig til å la traktoren fungere. For å starte denne traktoren, bruk nok EGO-batterier ved å følge instruksjonene i avsnittet «FESTE/FØRE BATTERIPAKKEN» i denne håndboken.ELEKTRISK PLENSTRAKTOR — TR4200E204

1. Traktoren kan fortsette å jobbe

hvis den kombinerte batteri Ah-klassiseringen, unntatt overopphetet batteri, oppfyller kravet. Når det overopphetede batteriet går tilbake til normal temperatur, vil det være med på å drive traktoren umiddelbart.

2. Hvis den kombinerte batteri

Ah-klassiseringen ikke oppfyller kravet, vil ikke traktoren fungere før ere batteripakker er satt inn i de ledige batterirommene.

3. Reduser belastningen

på traktoren ved å heve klippehøyden på dekket eller redusere kjørehastigheten når du gjenopptar driften. Temperaturikonet blinker. AV Ett pip Traktoren er overopphetet. Reduser belastningen på traktoren ved å heve klippehøyden på dekket eller redusere bladet/ kjørehastigheten. Ta en pause og la traktoren avkjøles. Traktoren er for kald. Vennligst ikke gjør gjentatte forsøk som kan skade maskinen. Oppbevar alltid traktoren og batteriene i varme omgivelser. Start traktoren på nytt når den er oppvarmet. Varselikonet blinker Blinker rødt Ett pip Bladmotoren er overbelastet. Hev klippehøyden på dekket eller reduser kjørehastigheten for å redusere belastningen på traktoren. Sideutløpsrennen er tilstoppet med gress og rusk. Rengjør sideutløpsrennen etter hver bruk. Det er interferens mellom bladet og traktordekket. Ring EGO kundeservicesenter Ikonene for hvert opptatt batterirom og varselikonet blinker hvert 1 sekund på samme tid på LCD- skjermen. Blinker rødt Fortsetter å pipe til kraftuttaksbryteren skyves nedover. Batteripakkene er lite ladet, og traktoren er i Limp Home- modus. Slutt å jobbe og gå tilbake til batteriets ladeområde. MERK: Når traktoren er i Limp- Home-modus, skiftes knivene automatisk til lav rotasjonshastighet og i mellomtiden vil lydindikatoren fortsette å pipe. Operatøren bør skyve kraftuttaket nedover for å slå av bladmotorene. Lydindikatoren vil slutte å pipe etter at knivene stopper.205ELEKTRISK PLENSTRAKTOR — TR4200E
