GEBRUIKSAANWIJZING My XSolar SOL STEINEL

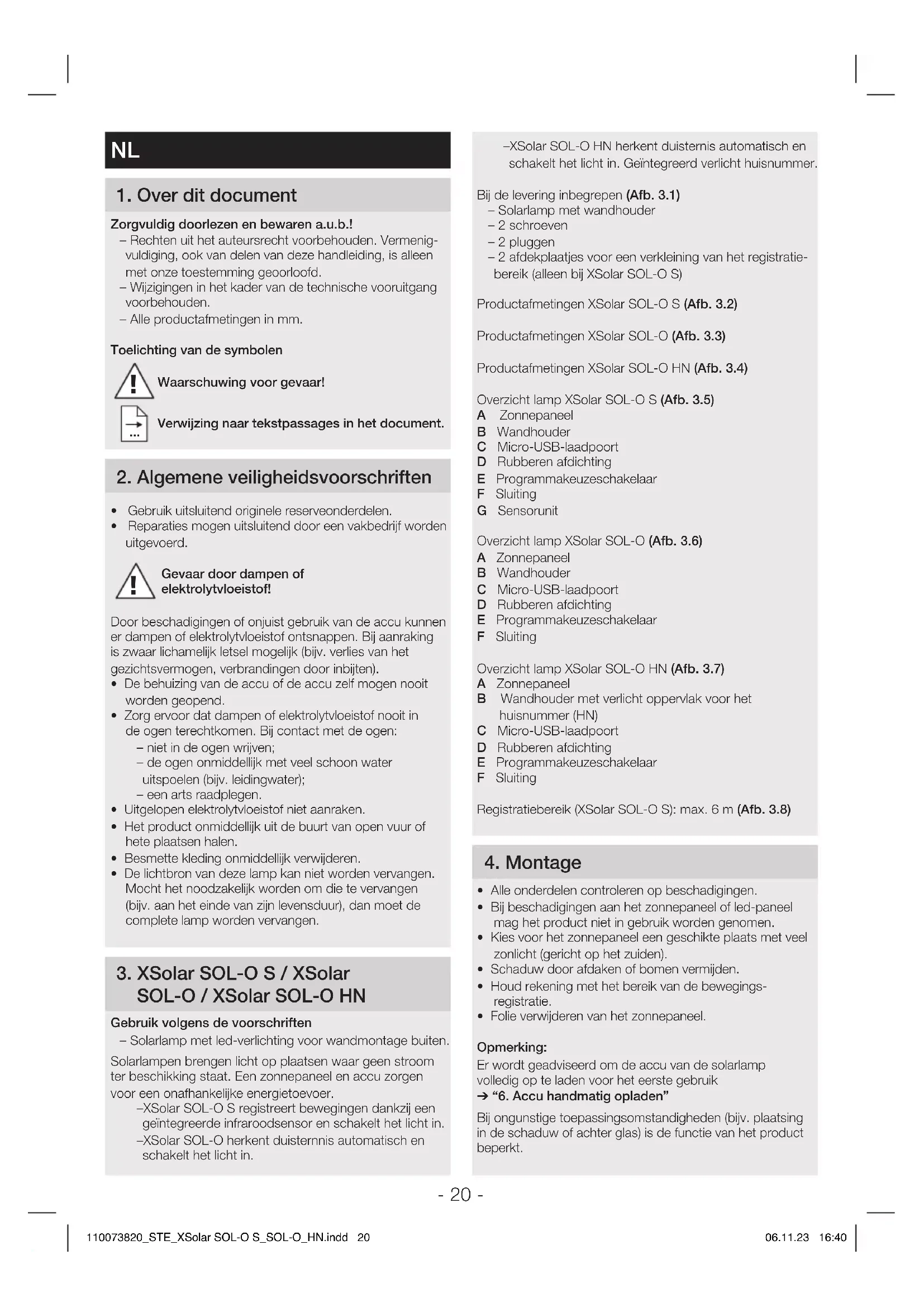

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 19110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 19 06.11.23 16:4006.11.23 16:40- 20 - – XSolarSOL-OHN herkent duisternis automatisch en schakelt het licht in. Geïntegreerd verlicht huisnummer. Bij de levering inbegrepen (Afb 31) – Solarlamp met wandhouder – 2 schroeven – 2 pluggen – 2 afdekplaatjes voor een verkleining van het registratie- bereik (alleen bij XSolar SOL-OS) Productafmetingen XSolar SOL-OS (Afb 32) Productafmetingen XSolar SOL-O (Afb 33) Productafmetingen XSolar SOL-O HN (Afb 34) Overzicht lamp XSolar SOL-OS (Afb 35) A Zonnepaneel B Wandhouder C Micro-USB-laadpoort D Rubberen afdichting E Programmakeuzeschakelaar F Sluiting G Sensorunit Overzicht lamp XSolarSOL-O (Afb 36) A Zonnepaneel B Wandhouder C Micro-USB-laadpoort D Rubberen afdichting E Programmakeuzeschakelaar F Sluiting Overzicht lamp XSolarSOL-O HN (Afb 37) A Zonnepaneel B Wandhouder met verlicht oppervlak voor het huisnummer (HN) C Micro-USB-laadpoort D Rubberen afdichting E Programmakeuzeschakelaar F Sluiting Registratiebereik (XSolar SOL-O S): max. 6m (Afb 38) 4 Montage

• Alle onderdelen controleren op beschadigingen.

• Bij beschadigingen aan het zonnepaneel of led-paneel mag het product niet in gebruik worden genomen.

• Kies voor het zonnepaneel een geschikte plaats met veel zonlicht (gericht op het zuiden).

• Schaduw door afdaken of bomen vermijden.

• Houd rekening met het bereik van de bewegings- registratie.

• Folie verwijderen van het zonnepaneel. Opmerking: Er wordt geadviseerd om de accu van de solarlamp volledig op te laden voor het eerste gebruik ➔ “6 Accu handmatig opladen” Bij ongunstige toepassingsomstandigheden (bijv. plaatsing in de schaduw of achter glas) is de functie van het product beperkt.

1 Over dit document Zorgvuldig doorlezen en bewaren aub! – Rechten uit het auteursrecht voorbehouden. Vermenig- vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. – Alle productafmetingen in mm. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document 2 Algemene veiligheidsvoorschriften

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd. Gevaar door dampen of elektrolytvloeistof! Door beschadigingen of onjuist gebruik van de accu kunnen er dampen of elektrolytvloeistof ontsnappen. Bij aanraking is zwaar lichamelijk letsel mogelijk (bijv. verlies van het gezichtsvermogen, verbrandingen door inbijten).

• De behuizing van de accu of de accu zelf mogen nooit worden geopend.

• Zorg ervoor dat dampen of elektrolytvloeistof nooit in de ogen terechtkomen. Bij contact met de ogen: – niet in de ogen wrijven; – de ogen onmiddellijk met veel schoon water uitspoelen (bijv. leidingwater); – een arts raadplegen.

• Uitgelopen elektrolytvloeistof niet aanraken.

• Het product onmiddellijk uit de buurt van open vuur of hete plaatsen halen.

• Besmette kleding onmiddellijk verwijderen.

• De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

3. XSolar SOL-O S/XSolar

SOL-O/XSolar SOL-O HN Gebruik volgens de voorschriften – Solarlamp met led-verlichting voor wandmontage buiten. Solarlampen brengen licht op plaatsen waar geen stroom ter beschikking staat. Een zonnepaneel en accu zorgen voor een onafhankelijke energietoevoer. – XSolar SOL-OS registreert bewegingen dankzij een geïntegreerde infraroodsensor en schakelt het licht in. – XSolar SOL-Oherkent duisternnis automatisch en schakelt het licht in.

• Huisnummers op verlicht oppervlak plakken (Afb 41)

• Boorgaten met behulp van een waterpas aftekenen (Afb 42)

• Gaten boren en pluggen inbrengen (Afb 43)

• Wandhouder met schroeven bevestigen (Afb44)

• Instellingen ➔ “5 Bediening”

• Instellingen uitvoeren (Afb51 + 55)

• Onderstel op de wandhouder plaatsen (Afb45) 5 Bediening Voor het eerste gebruik

• XSolar SOL-O S: Activeer de lamp door de programmakeuzeschakelaar op P3 te zetten. De lamp blijft een minuut in de testmo- dus en schakelt vervolgens over op programma P3.

• XSolar SOL-O: Activeer de lamp door de programmakeuzeschakelaar op P2 te zetten. De lamp blijft een minuut in de testmo- dus en schakelt vervolgens over op programma P2. Testmodus In de testmodus werkt de lamp in dagmodus. Wanneer een beweging wordt geregistreerd, schakelt de lamp onafhankelijk van de schemerinstelling binnen 1minuut in, met een nalooptijd van 10seconden. Na afloop van deze tijd is automatisch het geselecteerde programma actief. In de testmodus brandt de rode led continu. XSolarSOL-OS Instelling van de gewenste modus met de programma- keuzeschakelaar (Afb51) – P0: uit (fabrieksinstelling). De lamp is gedeactiveerd. – P1: sensormodus. De lamp schakelt na het herkennen van een beweging in. – P2: sensormodus met basislicht. De lamp schakelt in na het herkennen van een beweging. In de ochtend- en avonduren permanente verlichting met gereduceerd basislicht. – P3: verlichting van huisnummers en sensormodus. 's Nachts worden de huisnummers met gereduceerd basislicht verlicht. De lamp schakelt in na een impuls van de bewegingssensor. Bij een geringe acculading heeft de huisnummerverlichting voorrang op de hoofdverlichting. D.w.z. het nachtlicht is actief, maar de lamp schakelt bij beweging niet in. Nalooptijd en lichtsterkte – Tijdens het eerste gebruik wordt de nalooptijd berekend. – In programma 2 is het basislicht de eerste nacht 's morgens uitgeschakeld. – De nalooptijd en lichtsterkte worden automatisch aan- gepast aan de omgeving, de nalooptijd kan in de zomer bijvoorbeeld langer zijn dan in de winter. – Basislicht maakt een verlichting 's nachts met ca. 3% lichtvermogen mogelijk. Bij een beweging in het registra- tiebereik wordt het licht op het maximale lichtvermogen geschakeld. Daarna schakelt de lamp terug naar het basislicht (ca.3%). Bij gebruik van het basislicht wordt de brandreserve kleiner. Mocht u geen basislicht nodig hebben, adviseren wij om dit uit te schakelen (P1), om meer reserve voor zonarme periodes te hebben. Afstelling registratiebereik (Afb52, Afb 53, Afb 54) Het registratiebereik kan indien gewenst worden beperkt. Met de meegeleverde afdekplaatjes kunnen zoveel lensseg- menten als gewenst worden afgedekt. Daardoor worden foutieve schakelingen door bijv. auto's, voetgangers enz. uitgesloten of plaatsen gericht bewaakt. De afdekplaatjes kunnen langs de inkepingen verticaal afgebroken of door- geknipt worden. Daarna worden ze eenvoudig op de lens gestoken. XSolarSOL-O/XSolar SOL-OHN Instelling van de gewenste modus met de programma- keuzeschakelaar (Afb55) – OFF: uit (fabrieksinstelling). De aangesloten verbruikers (leds) zijn gedeactiveerd. – P1: avondmodus. Wanneer onder de lichtsterkte onder de drempelwaarde (2 lux) uitkomt, schakelt de lamp de permanente verlichting in en na ca. 4uur automatisch weer uit. De lichtsterkte wordt afhankelijk van de acculading optimaal aangepast. – P2: nachtmodus. Wanneer onder de lichtsterkte onder de drempelwaarde (2 lux) uitkomt, schakelt de lamp de gereduceerde – permanente verlichting in en in de ochtenduren automa- tisch weer uit. De lichtsterkte wordt afhankelijk van de acculading optimaal aangepast. 6 Accu handmatig opladen Wanneer de capaciteit van de accu te laag is (bijv. bij slecht weer), knippert de rode led in de bewegingssensor of in de lamp. De accu kan met een gebruikelijke micro-USB-laadadapter (oplaadkabel GSM) worden opgeladen (niet standaard bijgeleverd). Het opladen van de accu kan wel 6uur duren.

• Draai de wandhouder van het onderstel. (Afb 61)

• USB-bescherming verwijderen. Micro-USB-laadadapter aansluiten (Afb62) – Rode led knippert: opladen bezig.

• Bij sterk ontladen accu kan het wel 10minuten duren voordat de led knippert. – Rode led brandt: accu volledig opgeladen.

• Micro-USB-laadadapter verwijderen. – De rode led gaat uit.

• Onderstel op de wandhouder plaatsen (Afb45) 7 Onderhoud en verzorging Dit product is onderhoudsvrij. Het regelmatig controleren op beschadigingen kan de levensduur van het product verlengen. Het verwijderen van verontreinigingen kan de functie van het product verbeteren. Bij verontreiniging of door het weer veroorzaakte aanslag op het zonnepaneel:

• Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel.

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 21110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 21 06.11.23 16:4006.11.23 16:40- 22 - 8 Verwijderen Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.Doe elektrische apparaten niet bij het huisvuil!Alleen voor EU-landenConform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implemen-tatie in nationaal recht, dienen niet langer bruikbare elektri-sche apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden. Oude apparaten, accu's en batterijen horen niet bij het huisvuil. Gooi ze ook niet in vuur of water.Accu's/batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze worden verwijderd.Alleen voor EU-landenOvereenkomstig richtlijn RL 2006/66/EG moeten defecte of afgedankte accu's/batterijen gerecycled worden. Afgedankte accu's/batterijen kunnen in de winkel of bij een inzamelpunt voor schadelijke stoen worden afgegeven. 9 Fabrieksgarantie Fabrieksgarantie van de firma STEINEL GmbH, Diesel-straße 80-84, DE-33442 Herzebrock- Clarholz,DuitslandAlle producten van STEINEL voldoen aan de hoogste kwali-teitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden:De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt. Onze garantiediensten voor consumentenDe volgende regelingen zijn van toepassing op consumen-ten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commer-ciële of zelfstandige beroep handelt.U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstra-lers, buiten- en binnenarmaturen 5jaar vanaf de datum van aankoop van het product.Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending.Onze garantiediensten voor ondernemersDe volgende regelingen zijn van toepassing op onderne-mers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn com-merciële of zelfstandige beroep handelt.Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van de-zelfde of betere kwaliteit) of een creditnota uit te schrijven.De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstra-lers, buiten- en binnenarmaturen 5jaar vanaf de datum van aankoop van het product.In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het de-fecte product en de installatie van een vervangend product.Wettelijke rechten bij gebreken, kosteloosheidDe hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale be-schermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.Uitzonderingen op de garantieUitdrukkelijk uitgesloten van deze garantie zijn alle vervang-bare lichtbronnen.Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuur-lijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van ac-cessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL - delen zijn, – indien het onderhoud en de verzorging van de pro-ducten niet conform de bedieningshandleiding werden uitgevoerd, – wanneer de montage en installatie niet volgens de instal-latievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen.Geldigheid van het Duitse rechtOp deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.Garantie claimenIndien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaandui-ding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij ad-viseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

FABRIEKS JAAR GARANTIE FABRIEKS JAAR GARANTIE FABRIEKS JAAR GARANTIE 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 22110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 22 06.11.23 16:4006.11.23 16:40- 23 - 11 Technische gegevens Technische gegevens solarlamp XSolarSOL-OS XSolarSOL-O XSolarSOL-OHN Afmetingen B×H×D(inmm) 242×53×91 242×38×91 242×183×91 Vermogen max. 3,3W max.0,1W max.0,1W Registratiehoek 360° - - Registratiebereik max. 6m - - Schemerinstelling 2lux Tijdinstelling 10 – 30sec. automatisch - - Basislicht 3% - - Lichtstroom max. 273lm max. 7,5lm max. 7,5lm Efficiëntie 83lm/W 75lm/W 75lm/W Kleurtemperatuur 3.000K Levensduur led-lampen 50.000uur Bescherming IP44 Veiligheidsklasse III Temperatuurbereik -20°C tot +40°C Technische gegevens accu XSolarSOL-OS XSolarSOL-O XSolarSOL-OHN Type lithium-ijzerfosfaat ( LiFePO 4 ) Capaciteit 2×2.000mAH 2.000mAH 2.000mAH Max. levensduur 20dagen bij 20schakelingen per nacht Micro-USB-laadpoort 5V, max. 1A Storing Oorzaak Oplossing Rode led in de bewegingssensor/lamp knippert ■ Accucapaciteit te laag ■ Accu met micro-USB-laadadapter opladen Lamp schakelt niet in ■ Accucapaciteit te laag ■ Registratiebereik niet gericht ingesteld ■ Accu met micro-USB-laadadapter opladen ■ Registratiebereik controleren Lamp schakelt niet uit ■ Permanente beweging in het registratiebereik ■ Registratiebereik controleren De lamp schakelt ongewenst in ■ Ongecontroleerde beweging in het registratiebereik: wind beweegt bomen en struiken. Registratie van voertuigen op straat. Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen. ■ De lamp trilt(beweegt) door bijv. windvlagen of zware regenval ■ Registratiebereik controleren ■ Monteer de lamp op een vaste ondergrond De accu laadt niet op ■ Zonnepaneel vervuild ■ De montageplaats is niet optimaal voor het zonnepaneel ■ Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel ■ Montageplaats controleren (zoveel mogelijk direct zonlicht) Gevaar voor beschadigingen als gevolg van niet-gebruik ■ Indien de lamp gedurende een langere periode niet wordt gebruikt (bijv. opslag) kan de accu kapot gaan door diepontlading ■ Programmakeuzeschakelaar op P0 of OFF zetten ■ Bij langer niet-gebruik dient de accu volledig te worden opgeladen ■ De accu regelmatig opladen gedurende de periode dat de lamp niet wordt gebruikt 10 Storingen
