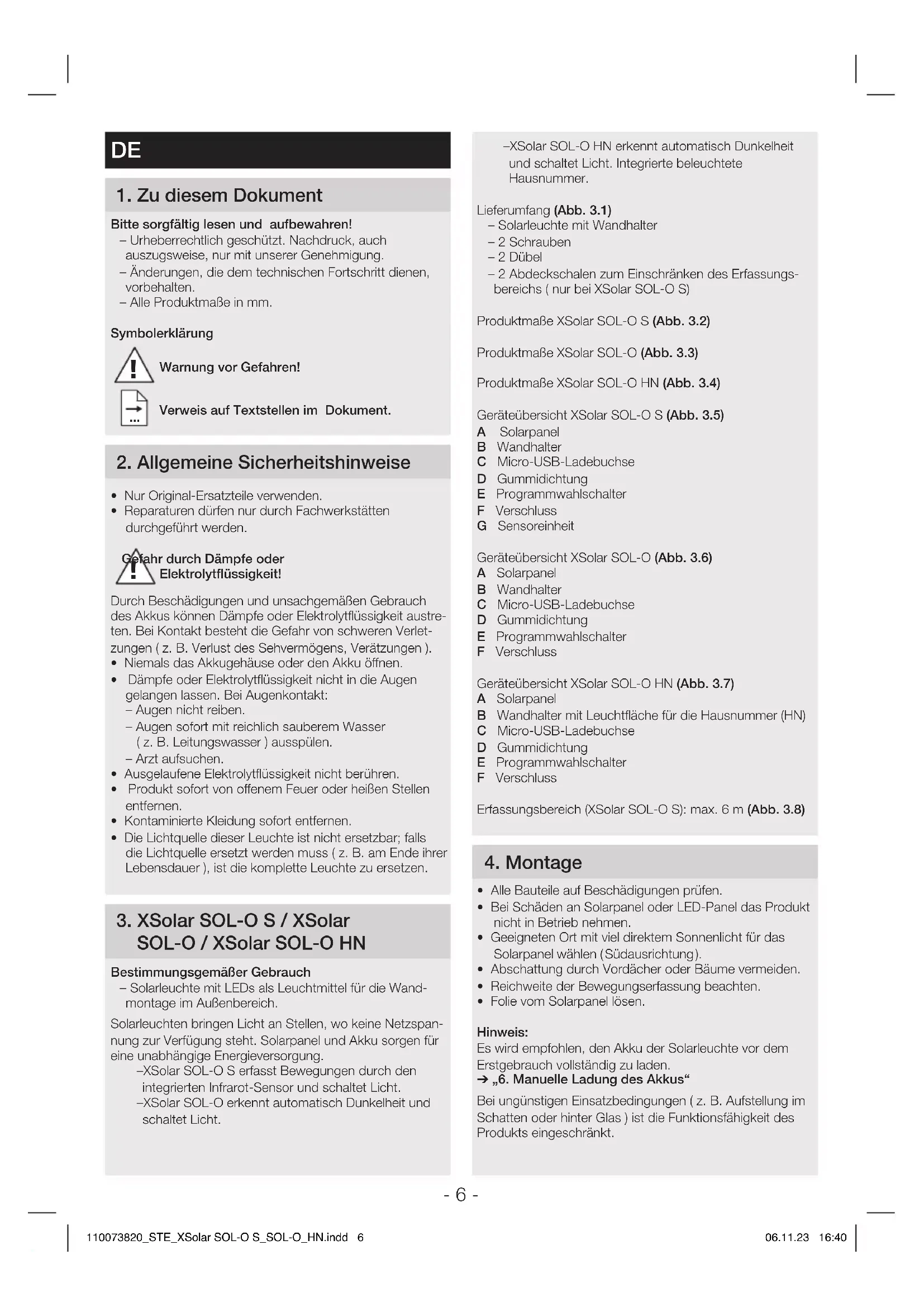

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 5110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 5 06.11.23 16:4006.11.23 16:40- 6 - – XSolar SOL-O HN erkennt automatisch Dunkelheit und schaltet Licht. Integrierte beleuchtete Hausnummer. Lieferumfang (Abb 31) – Solarleuchte mit Wandhalter – 2 Schrauben – 2 Dübel – 2 Abdeckschalen zum Einschränken des Erfassungs- bereichs ( nur bei XSolar SOL-O S) Produktmaße XSolar SOL-O S (Abb 32) Produktmaße XSolar SOL-O (Abb 33) Produktmaße XSolar SOL-O HN (Abb 34) Geräteübersicht XSolar SOL-O S (Abb 35) A Solarpanel B Wandhalter C Micro-USB-Ladebuchse D Gummidichtung E Programmwahlschalter F Verschluss G Sensoreinheit Geräteübersicht XSolar SOL-O (Abb 36) A Solarpanel B Wandhalter C Micro-USB-Ladebuchse D Gummidichtung E Programmwahlschalter F Verschluss Geräteübersicht XSolar SOL-O HN (Abb 37) A Solarpanel B Wandhalter mit Leuchtfläche für die Hausnummer (HN) C Micro-USB-Ladebuchse D Gummidichtung E Programmwahlschalter F Verschluss Erfassungsbereich (XSolar SOL-O S): max. 6m (Abb 38) 4 Montage

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden an Solarpanel oder LED-Panel das Produkt nicht in Betrieb nehmen.

• Geeigneten Ort mit viel direktem Sonnenlicht für das Solarpanel wählen ( Südausrichtung ).

• Abschattung durch Vordächer oder Bäume vermeiden.

• Reichweite der Bewegungserfassung beachten.

• Folie vom Solarpanel lösen. Hinweis: Es wird empfohlen, den Akku der Solarleuchte vor dem Erstgebrauch vollständig zu laden. ➔ „6 Manuelle Ladung des Akkus“ Bei ungünstigen Einsatzbedingungen ( z. B. Aufstellung im Schatten oder hinter Glas ) ist die Funktionsfähigkeit des Produkts eingeschränkt.

1 Zu diesem Dokument Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. – Alle Produktmaße in mm. Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument 2 Allgemeine Sicherheitshinweise

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden. Gefahr durch Dämpfe oder Elektrolytflüssigkeit! Durch Beschädigungen und unsachgemäßen Gebrauch des Akkus können Dämpfe oder Elektrolytflüssigkeit austre- ten. Bei Kontakt besteht die Gefahr von schweren Verlet- zungen ( z. B. Verlust des Sehvermögens, Verätzungen ).

• Niemals das Akkugehäuse oder den Akku önen.

• Dämpfe oder Elektrolytflüssigkeit nicht in die Augen gelangen lassen. Bei Augenkontakt: – Augen nicht reiben. – Augen sofort mit reichlich sauberem Wasser ( z. B. Leitungswasser ) ausspülen. – Arzt aufsuchen.

• Ausgelaufene Elektrolytflüssigkeit nicht berühren.

• Produkt sofort von oenem Feuer oder heißen Stellen entfernen.

• Kontaminierte Kleidung sofort entfernen.

• Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss ( z. B. am Ende ihrer Lebensdauer ), ist die komplette Leuchte zu ersetzen.

3. XSolar SOL-O S/XSolar

SOL-O/XSolar SOL-O HN Bestimmungsgemäßer Gebrauch – Solarleuchte mit LEDs als Leuchtmittel für die Wand- montage im Außenbereich. Solarleuchten bringen Licht an Stellen, wo keine Netzspan- nung zur Verfügung steht. Solarpanel und Akku sorgen für eine unabhängige Energieversorgung. – XSolar SOL-O S erfasst Bewegungen durch den integrierten Infrarot-Sensor und schaltet Licht. – XSolar SOL-O erkennt automatisch Dunkelheit und schaltet Licht.

• Hausnummern auf Leuchtfläche aufkleben. (Abb 41)

• Bohrlöcher mit Hilfe der Wasserwaage einzeichnen. (Abb 42)

• Löcher bohren und Dübel einsetzen. (Abb 43)

• Wandhalter mit Schrauben festziehen. (Abb 44)

• Einstellungen. ➔ „5 Bedienung“

• Einstellungen vornehmen. (Abb 51 + 55

• Chassis auf den Wandhalter setzen. (Abb 45) 5 Bedienung Vor dem ersten Gebrauch

• XSolar SOL-O S: Leuchte aktivieren durch Einstellung des Programm- wahlschalters auf P3. Die Leuchte befindet sich für eine Minute im Testmodus und ist dann im Programm P3.

• XSolar SOL-O/XSolar SOL-O HN: Leuchte aktivieren durch Einstellung des Programm- wahlschalters auf P2. Die Leuchte befindet sich für eine Minute im Testmodus und ist dann im Programm P2. Testmodus Im Testmodus arbeitet die Leuchte im Tagbetrieb. Bei Bewegungserfassung schaltet die Leuchte innerhalb 1Minute unabhängig von der Dämmerungseinstellung mit einer Nachlaufzeit von 10Sekunden ein. Nach Ablauf dieser Zeit ist automatisch das gewählte Programm aktiv. Im Testmodus ist die rote LED dauerhaft eingeschaltet. XSolar SOL-O S Einstellung des gewünschten Betriebs über Programmwahlschalter (Abb 51) – P0: Aus (Werkseinstellung). Die Leuchte ist deaktiviert. – P1: Sensorbetrieb. Die Leuchte schaltet nach erkannter Bewegung ein. – P2: Sensorbetrieb mit Nachtlicht. Die Leuchte schaltet nach erkannter Bewegung ein. Dauerbeleuchtung in den Morgen- und Abendstunden mit reduziertem Nachtlicht. – P3: Beleuchtung von Hausnummern und Sensorbetrieb. Nachts erfolgt die Beleuchtung von Hausnummern mit reduziertem Nachtlicht. Die Leuchte schaltet ein nach Impuls vom Bewegungssensor. Bei geringer Akkuladung hat die Beleuchtung von Hausnummern Vorrang vor der Hauptbeleuchtung. D.h. das Nachtlicht ist aktiv, die Leuch- te schaltet bei Bewegung aber nicht ein. Nachleuchtzeit und Helligkeit – Beim ersten Gebrauch wird die Nachleuchtzeit ermittelt. – Im Programm 2 ist in der ersten Nacht das Nachtlicht am Morgen ausgeschaltet. – Nachleuchtzeit und Helligkeit werden automatisch an die Umweltbedingungen angepasst, z. B. kann die Nach- leuchtdauer im Sommer länger sein als im Winter. – Nachtlicht ermöglicht eine nächtliche Beleuchtung mit ca. 3 % Lichtleistung. Bei Bewegung im Erfassungsbereich wird das Licht auf maximale Lichtleistung geschaltet. Danach schaltet die Leuchte wieder auf Nachtlicht (ca.3%). Bei Nutzung des Nachtlichts verringert sich die Leucht- reserve. Wenn sie nicht benötigt wird, empfiehlt es sich, sie abzuschalten (P1), um mehr Reserve für sonnenarme Phasen zu haben. Justierung Erfassungsbereich (Abb 52, Abb 53, Abb 54) Je nach Bedarf kann der Erfassungsbereich eingeschränkt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsensegmente abzudecken. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausge- schlossen oder Gefahrenstellen gezielt überwacht. Die Ab- deckblenden können entlang der vorgenuteten Einteilungen in der Senkrechten getrennt werden. Danach werden sie einfach auf die Linse gesteckt. XSolar SOL-O/XSolar SOL-O HN Einstellung des gewünschten Betriebs über Programmwahlschalter (Abb 55) – OFF: Aus (Werkseinstellung). Die Verbraucher (LEDs) sind deaktiviert. – P1: Abendmodus. Die Leuchte schaltet bei Unterschreiten der Helligkeits- schwelle (2Lux) die Dauerbeleuchtung ein und nach ca. 4h wieder automatisch ab. Die Helligkeit wird je nach Akkuladung optimal angepasst. – P2: Nachtmodus. Die Leuchte schaltet bei Unterschreiten der Helligkeits- schwelle (2Lux) die reduzierte Dauerbeleuchtung ein und in den Morgenstunden automatisch wieder ab. Die Helligkeit wird je nach Akkuladung optimal angepasst. 6 Manuelle Ladung des Akkus Bei zu geringer Akkukapazität (z. B. bei schlechtem Wetter) blinkt die rote LED im Bewegungssensor bzw. in der Leuchte. Der Akku kann mit einem handelsüblichen Micro-USB- Ladeadapter (Handy-Ladekabel) geladen werden (nicht im Lieferumfang enthalten). Eine Akkuladung kann bis zu 6Stunden dauern.

• Chassis durch Drehen eines Schraubendrehers vom Wandhalter trennen. (Abb 61)

• USB-Schutz abziehen. Micro-USB-Ladeadapter anschließen. (Abb 62) – Rote LED blinkt: Ladevorgang aktiv.

• Bei stark entladenem Akku kann es bis zu 10Minuten dauern, bis die LED blinkt. – Rote LED leuchtet: Akku ist voll geladen.

• Micro-USB-Ladeadapter entfernen. – Rote LED erlischt.

• Chassis auf den Wandhalter setzen. (Abb 45 )

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 7110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 7 06.11.23 16:4006.11.23 16:40- 8 - 7 Wartung/Pflege Das Produkt ist wartungsfrei. Regelmäßige Kontrollen auf Beschädigungen kann die Lebensdauer des Produktes verlängern. Entfernen von Ver- unreinigungen kann die Funktion des Produktes verlängern. Bei Verschmutzungen oder witterungsbedingten Ablage- rungen auf dem Solarpanel:

• Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen. 8 Entsorgung Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Altgeräte, Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können in der Verkaufsstelle oder eine Schadstosammelstelle abgegeben werden. 9 Herstellergarantie Herstellergarantie der STEINEL GmbH, Dieselstr. 80 - 84, 33442 Herzebrock -Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nach- weislich auf einem Material- oder Herstellungsfehler beru- hen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Unsere Garantieleistungen für Verbraucher Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professio- nal-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5Jahre jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transport- risiken der Rücksendung. Unsere Garantieleistungen für Unternehmer Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft, die bei Ab- schluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.Wir haben die Wahl, ob wir die Garantie-leistung durch kostenlose Behe- bung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertige Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professio- nal-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5Jahre jeweils ab Kaufdatum des Produkts. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des man- gelhaften Produkts und den Einbau eines Austausch-pro- dukts. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Män- geln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natür- lichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchs- bedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Ge- brauch des Produkts oder Missachtung der Bedie- nungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän- zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entspre- chend der Bedienungsanleitung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installati- onsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 8110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 8 06.11.23 16:4006.11.23 16:40- 9 - GeltendmachungWenn Sie die Garantie in Anspruch nehmen wollen, senden Sie Ihr Produkt bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich-nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80 - 84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

HERSTELLER GARANTIE HERSTELLER GARANTIE 10 Technische Daten Technische Daten Solarleuchte XSolar SOL-OS XSolar SOL-O XSolar SOL-OHN AbmessungenB×H×T(inmm) 242×53×91 242×38×91 242×183×91Leistung max.3,3W max.0,1W max.0,1WErfassungswinkel 360° - -Erfassungsreichweite max.6m - -Dämmerungseinstellung 2LuxZeiteinstellung 10 – 30sautomatisch - -Nachtlicht 3% - -Lichtstrom max.273lm max.7,5lm max.7,5lmEffizienz 83lm/W 75lm/W 75lm/WFarbtemperatur 3.000KLebensdauer LED 50.000hSchutzart IP44Schutzklasse IIITemperaturbereich -20°Cbis+40°CTechnische Daten Akku XSolarSOL-OSXSolarSOL-O XSolarSOL-OHNTyp Lithium-Eisenphosphat ( LiFePO4 )Kapazität 2×2.000mAH 2.000mAH 2.000mAHmax. Lebensdauer 20 Tage bei 20 Schaltungen pro NachtMicro-USB-Ladebuchse 5V, max.1A

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 9110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 9 06.11.23 16:4006.11.23 16:40- 10 - Störung Ursache Abhilfe Rote LED im Bewegungs- sensor/in der Leuchte blinkt ■ Akkukapazität ist zu gering ■ Akku mit Micro-USB-Ladeadapter aufladen Leuchte schaltet nicht ein ■ Akkukapazität ist zu gering ■ Erfassungsbereich nicht gezielt eingestellt ■ Akku mit Micro-USB-Ladeadapter aufladen ■ Erfassungsbereich kontrollieren Leuchte schaltet nicht aus ■ Dauernde Bewegung im Erfassungs- bereich ■ Erfassungsbereich kontrollieren Leuchte schaltet unerwünscht ein ■ Unkontrollierte Bewegung im Erfassungs- bereich: Wind bewegt Bäume und Sträucher. Erfassung von Fahrzeugen auf der Straße. Plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern. ■ Leuchte schwankt (bewegt sich) z. B. durch Windböen oder starken Niederschlag ■ Erfassungsbereich kontrollieren ■ Leuchte auf einen festen Untergrund montieren Akku lädt nicht ■ Solarpanel verschmutzt ■ Aufstellungsort für das Solarpanel nicht optimal ■ Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen ■ Aufstellungsort prüfen (möglichst viel direktes Sonnenlicht) Gefahr von Sachschäden bei Nichtgebrauch ■ Bei Nichtgebrauch der Leuchte über einen längeren Zeitraum (z. B. Lagerung) kann der Akku durch Tiefentladung dauerhaft geschädigt werden ■ Programmwahlschalter auf P0 bzw. OFF stellen ■ Vor Nichtgebrauch den Akku vollständig laden ■ Während Nichtgebrauch den Akku regelmäßig laden 11 Betriebsstörungen 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 10110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 10 06.11.23 16:4006.11.23 16:40- 11 - – XSolar SOL-O HN automatically detects when it is dark and switches light ON. Integrated ilIuminated house numberPackage contents (Fig 31 ) – Solar light with wall mount – 2 screws – 2 wall plugs – 2 shrouds for restricting the detection zone (only with XSolar SOL-O S)Product dimensions, XSolar SOL-O S (Fig 32)Product dimensions, XSolar SOL-O (Fig 33)Product dimensions, XSolar SOL-O HN (Fig 34)Product components, XSolar SOL-O S (Fig 35)A Solar panelB Wall mountC Micro USB charging socketD Rubber sealE Programme selector switchF CatchG Sensor unitProduct components, XSolar SOL-O (Fig 36)A Solar panelB Wall mountC Micro USB charging socketD Rubber sealE Programme selector switchF CatchProduct components, XSolar SOL-O HN (Fig 37)A Solar panelB Wall mount with illuminated panel for the house number (HN)C Micro USB charging socketD Rubber sealE Programme selector switchF CatchDetection zone (XSolar SOL-O S): max. 6 m (Fig 38) 4 Mounting
