KÄYTTÖOHJE My XSolar SOL STEINEL

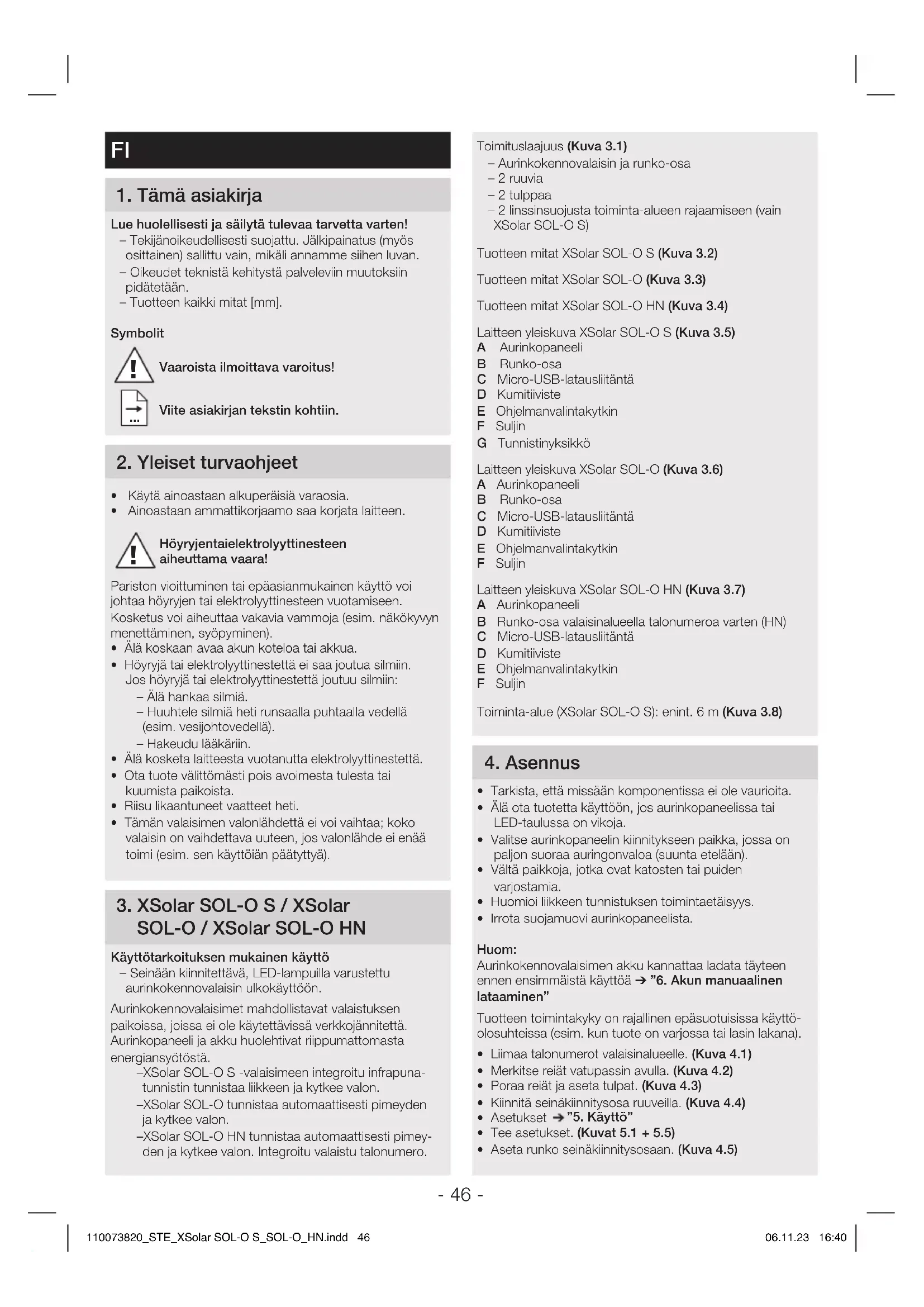

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 45110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 45 06.11.23 16:4006.11.23 16:40- 46 - Toimituslaajuus (Kuva 31) – Aurinkokennovalaisin ja runko-osa – 2 ruuvia – 2 tulppaa – 2 linssinsuojusta toiminta-alueen rajaamiseen (vain XSolarSOL-OS) Tuotteen mitat XSolarSOL-OS (Kuva 32) Tuotteen mitat XSolarSOL-O (Kuva 33) Tuotteen mitat XSolarSOL-OHN (Kuva 34) Laitteen yleiskuva XSolarSOL-OS (Kuva 35) A Aurinkopaneeli B Runko-osa C Micro-USB-latausliitäntä D Kumitiiviste E Ohjelmanvalintakytkin F Suljin G Tunnistinyksikkö Laitteen yleiskuva XSolarSOL-O (Kuva 36) A Aurinkopaneeli B Runko-osa C Micro-USB-latausliitäntä D Kumitiiviste E Ohjelmanvalintakytkin F Suljin Laitteen yleiskuva XSolarSOL-OHN (Kuva 37) A Aurinkopaneeli B Runko-osa valaisinalueella talonumeroa varten (HN) C Micro-USB-latausliitäntä D Kumitiiviste E Ohjelmanvalintakytkin F Suljin Toiminta-alue (XSolarSOL-OS): enint. 6m (Kuva 38) 4 Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.

• Älä ota tuotetta käyttöön, jos aurinkopaneelissa tai LED-taulussa on vikoja.

• Valitse aurinkopaneelin kiinnitykseen paikka, jossa on paljon suoraa auringonvaloa (suunta etelään).

• Vältä paikkoja, jotka ovat katosten tai puiden varjostamia.

• Huomioi liikkeen tunnistuksen toimintaetäisyys.

• Irrota suojamuovi aurinkopaneelista. Huom: Aurinkokennovalaisimen akku kannattaa ladata täyteen ennen ensimmäistä käyttöä ➔ ”6 Akun manuaalinen lataaminen” Tuotteen toimintakyky on rajallinen epäsuotuisissa käyttö- olosuhteissa (esim. kun tuote on varjossa tai lasin lakana).

• Liimaa talonumerot valaisinalueelle. (Kuva 41)

• Merkitse reiät vatupassin avulla. (Kuva 42)

• Poraa reiät ja aseta tulpat. (Kuva43)

• Kiinnitä seinäkiinnitysosa ruuveilla. (Kuva44)

• Asetukset ”5 Käyttö”

• Tee asetukset. (Kuvat51 + 55)

• Aseta runko seinäkiinnitysosaan. (Kuva45)

1 Tämä asiakirja Lue huolellisesti ja säilytä tulevaa tarvetta varten! – Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään. – Tuotteen kaikki mitat [mm]. Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin 2 Yleiset turvaohjeet

• Käytä ainoastaan alkuperäisiä varaosia.

• Ainoastaan ammattikorjaamo saa korjata laitteen. Höyryjen tai elektrolyyttinesteen aiheuttama vaara! Pariston vioittuminen tai epäasianmukainen käyttö voi johtaa höyryjen tai elektrolyyttinesteen vuotamiseen. Kosketus voi aiheuttaa vakavia vammoja (esim. näkökyvyn menettäminen, syöpyminen).

• Älä koskaan avaa akun koteloa tai akkua.

• Höyryjä tai elektrolyyttinestettä ei saa joutua silmiin. Jos höyryjä tai elektrolyyttinestettä joutuu silmiin: – Älä hankaa silmiä. – Huuhtele silmiä heti runsaalla puhtaalla vedellä (esim. vesijohtovedellä). – Hakeudu lääkäriin.

• Älä kosketa laitteesta vuotanutta elektrolyyttinestettä.

• Ota tuote välittömästi pois avoimesta tulesta tai kuumista paikoista.

• Riisu likaantuneet vaatteet heti.

• Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

3. XSolarSOL-OS/XSolar

SOL-O/XSolar SOL-O HN Käyttötarkoituksen mukainen käyttö – Seinään kiinnitettävä, LED-lampuilla varustettu aurinkokennovalaisin ulkokäyttöön. Aurinkokennovalaisimet mahdollistavat valaistuksen paikoissa, joissa ei ole käytettävissä verkkojännitettä. Aurinkopaneeli ja akku huolehtivat riippumattomasta energiansyötöstä. – XSolarSOL-O S -valaisimeen integroitu infrapuna- tunnistin tunnistaa liikkeen ja kytkee valon. – XSolarSOL-O tunnistaa automaattisesti pimeyden ja kytkee valon. – XSolarSOL-O HN tunnistaa automaattisesti pimey- den ja kytkee valon. Integroitu valaistu talonumero.

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 46110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 46 06.11.23 16:4006.11.23 16:40- 47 - 5 Käyttö Ennen ensimmäistä käyttöä

• XSolarSOL-OS: Aktivoi valaisin asettamalla ohjelmanvalintakytkin asen- toon P3. Valaisin on minuutin ajan testaustilassa ja siirtyy sitten P3-ohjelmaan.

• XSolarSOL-O: Aktivoi valaisin asettamalla ohjelmanvalintakytkin asen- toon P2. Valaisin on minuutin ajan testaustilassa ja siirtyy sitten P2-ohjelmaan. Testaustila Testaustilassa valaisin toimii päiväkäyttötilassa. Liikkeen yhteydessä valaisin kytkeytyy päälle yhden minuutin kuluessa kymmenen sekunnin kytkentäajalla hämäryystason asetuksesta riippumatta. Valittu ohjelma on automaattisesti aktiivinen tämän ajan kuluttua. Punainen LED palaa testaustilassa jatkuvasti. XSolarSOL-OS Halutun toiminnan asettaminen ohjelmanvalintakytki- mellä (Kuva51) – P0: Pois päältä (tehdasasetus). Valaisin on poistettu käytöstä. – P1: Tunnistinkäyttö. Valaisin kytkeytyy päälle liikkeen seurauksena. – P2: Tunnistinkäyttö pimeän ajan valaistuksella. Valaisin kytkeytyy liikkeen seurauksena. Jatkuva valaistus aamulla ja illalla alennetulla pimeän ajan valaistuksella. – P3: Talonumeroiden valaiseminen ja tunnistinkäyttö. Pimeällä talonumerot valaistaan alennetulla pimeän ajan valaistuksella. Valaisin kytkeytyy liiketunnistimelta saadun impulssin mukaisesti. Kun akun teho on heikko, talonume- ron valaisu on etusijalla päävalaistukseen verrattuna. Tämä tarkoittaa sitä, että pimeän ajan valaistus on toiminnassa, mutta valaisin ei kytkeydy liikkeestä huolimatta. Kytkentäaika ja kirkkaus – Kytkentäaika selvitetään ensimmäisen käytön yhteydessä. – Ohjelmassa 2 pimeän ajan valaistus on pois päältä aamulla ensimmäisenä yönä. – Kytkentäaika ja kirkkaus sovitetaan automaattisesti ympäristön olosuhteisiin sopivaksi, esim. kytkentäaika voi olla kesällä pidempi kuin talvella. – Pimeän ajan valaistus mahdollistaa valaistuksen pimeä- nä aikana noin kolmen prosentin valoteholla. Tunnistimen toiminta-alueella tapahtuva liike kytkee valon suurim- malle valoteholle. Sen jälkeen valaisin kytkeytyy takaisin pimeän ajan valaistukseen (n. 3%). Valovarasto pienenee pimeän ajan valaistuksen käytön yhteydessä. Pimeän ajan valaistus kannattaa kytkeä pois toiminnasta (P1), kun sitä ei tarvita, jotta valovarastoa jää käytettäviksi päiviksi, jolloin auringonvaloa on vähemmän. Toiminta-alueen rajaaminen (Kuva52, Kuva 53, Kuva 54) Toiminta-aluetta voidaan tarvittaessa rajata. Voit asettaa linssiin tarvittavan määrän tunnistinvalaisimen mukana toi- mitettuja linssin suojuksia. Näin voidaan estää esim. autojen tai ohikulkijoiden aiheuttamat virhekytkennät tai rajata tietyt alueet pois. Voit erottaa suojukset toisistaan valmiita uria pitkin taittamalla. Asenna suojukset linssiin. XSolarSOL-O/XSolarSOL-OHN Halutun toiminnan asettaminen ohjelmanvalintakytki- mellä (Kuva55) – OFF: Pois päältä (tehdasasetus). Laitteet (LEDit) on deaktivoitu. – P1: Hämärän ajan toiminto. Valaisin kytkee jatkuvan valaistuksen päälle valoisuus- arvon (2luksia) alittuessa ja sammuttaa sen taas auto- maattisesti noin neljän tunnin kuluttua. Valon kirkkaus säätyy akun tehosta riippuen mahdollisimman sopivaksi. – P1: Pimeän ajan toiminto. Valaisin kytkee jatkuvan valaistuksen päälle valoisuus- arvon (2luksia) alittuessa ja sammuttaa sen taas auto- maattisesti pimeän väistyessä. Valon kirkkaus säätyy akun tehosta riippuen mahdollisimman sopivaksi. 6 Akun manuaalinen lataaminen Punainen LED vilkkuu liiketunnistimessa tai valaisimessa, kun akun kapasiteetti on liian pieni (esim. huonolla säällä). Akku voidaan ladata tavallisella Micro-USB-latausadapterilla (matkapuhelimen latauskaapeli) (ei sisälly toimitukseen). Akun lataus voi kestää jopa kuusi tuntia.

• Irrota runko seinäkiinnitysosasta ruuvimeisselillä. (Kuva61)

• Vedä USB-suojus irti. Liitä Micro-USB-latausadapteri. (Kuva62) – Punainen LED vilkkuu: lataus käynnissä.

• Kun akku on hyvin tyhjä, voi kestää jopa kymmenen minuuttia, ennen kuin LED vilkkuu. – Punainen LED palaa: akku on ladattu täyteen.

• Irroita Micro-USB-latausadapteri. – Punainen LED sammuu.

• Aseta runko seinäkiinnitysosaan. (Kuva45) 7 Huolto/hoito Tuote ei kaipaa huoltoa. Tuotteen käyttöikä voi pidentyä, jos tarkistetaan säännöllisesti, onko tuotteessa vaurioita. Epäpuhtauksien poistaminen voi pidentää tuotteen toimintaa. Jos aurinkopaneelissa on likaa tai ilmasto-olosuhteista aiheutuvia kerääntymiä:

• Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella. 8 Hävittäminen Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen. Älä heitä sähkölaitteita talousjätteiden sekaan! Koskee vain EU-maita Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaro- mua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 47110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 47 06.11.23 16:4006.11.23 16:40- 48 - Älä hävitä käytöstä poistettuja laitteita tavallisten kotitalousjätteiden mukana, älä heitä niitä tuleen tai veteen. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.Koskee vain EU-maitaDirektiivin RL 2006/66/EY mukaisesti vialliset tai käytetyt akut/paristot tulee kierrättää. Käytöstä poistetut akut/paristot voidaan viedä kauppaan tai ongelmajätteen keräys-pisteeseen.9 Valmistajan takuuValmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, SaksaTämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toimin-nalle ja rakenteelle. Takuuaika on 36kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvi-oista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii. Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulu-mattoman vian ollessa kyseessä ota yhteyttä huoltopalvelu-umme ja pyydä tietoja korjausmahdollisuuksista.10 Tekniset tiedotAurinkokennovalaisimen tekniset tiedot XSolarSOL-OS XSolarSOL-O XSolarSOL-OHN MitatL×K×S(mm) 242×53×91 242×38×91 242×183×91Teho enint. 3,3W enint. 0,1W enint. 0,1WToimintakulma 360° - -Tunnistusetäisyys enint. 6m - -Hämäryystason asetus 2luksia Kytkentäajan asetus 10 – 30sautomaattisesti - - Pimeän ajan valaistus 3% - - Valovirta enint. 273lm enint. 7,5lm enint. 7,5lm Hyötysuhde 83lm/W 75lm/W 75lm/W Värilämpötila 3.000KLEDin polttoikä 50.000hKotelointiluokka IP44Suojausluokka IIILämpötila-alue -20°C...+40°CAkun tekniset tiedot XSolarSOL-OS XSolarSOL-O XSolarSOL-OHNTyyppi Litium-rautafosfaatti (LiFePO4)Kapasiteetti 2×2.000mAH 2.000mAH 2.000mAHMaks.käyttöikä 20päivää, kun yötä kohti 20kytkentääMicro-USB-latausliitäntä 5V, enint. 1A VALMISTAJAN

TAKUU VALMISTAJAN VUODEN TAKUU VALMISTAJAN VUODEN TAKUU 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 48110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 48 06.11.23 16:4006.11.23 16:40- 49 - Häiriö Syy Häiriön poisto Punainen LED vilkkuu liiketunnistimessa/valaisimessa ■ Akun kapasiteetti on liian alhainen ■ Lataa akku Micro-USB-latausadapterilla Valaisin ei kytkeydy ■ Akun kapasiteetti on liian alhainen ■ Toiminta-aluetta ei suunnattu oikein ■ Lataa akku Micro-USB-latausadapterilla ■ Tarkista toiminta-alue Valaisin ei kytkeydy pois päältä ■ Jatkuvaa liikettä toiminta-alueella ■ Tarkista toiminta-alue Valaisin kytkeytyy ei-toivotusti ■ Hallitsematonta liikettä toiminta-alueella: tuuli liikuttelee puita ja pensaita. Tiellä liikkuu ajoneuvoja. Sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset. ■ Valaisin heiluu (liikkuu) esim. tuulenpuuskien tai voimakkaan sateen takia ■ Tarkista toiminta-alue ■ Kiinnitä valaisin tukevalle alustalle Akku ei lataudu ■ Aurinkopaneeli likainen ■ Aurinkopaneelin kiinnityspaikka ei paras mahdollinen ■ Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella ■ Tarkista kiinnityspaikka (mahdollisimman paljon suoraa auringonvaloa) Esinevahinkojen vaara, kun valaisin ei käytössä ■ Kun valaisin on käyttämättä pitkän aikaa (esim. varastointi), syväpurkaus voi tuhota akun ■ Aseta ohjelmanvalintakytkin asentoon P0 tai OFF ■ Lataa akku täyteen, ennen kuin valaisin otetaan käytöstä pidemmäksi aikaa ■ Lataa akku säännöllisesti käytöstäpoiston aikana 11 Käyttöhäiriöt
