NAVODILA ZA UPORABO My XSolar SOL STEINEL

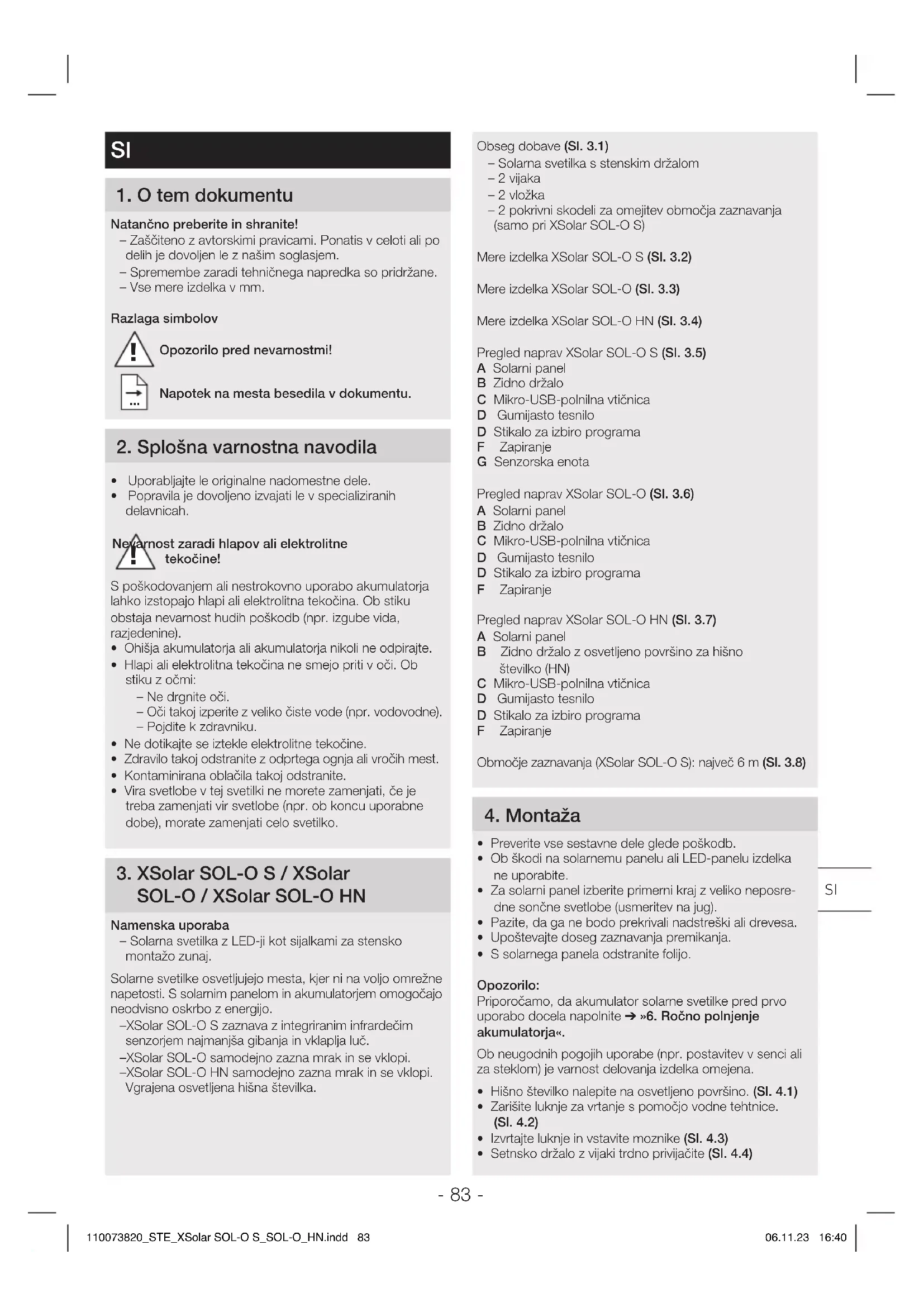

SI ..... 83 Upoštevajte besedilo!

HR..... 87 Obratiti pozornost na dio teksta

• Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
  – Spremembe zaradi tehničnega napredka so pridržane.
• Vse mere izdelka v mm.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

• Uporabljajte le originalne nadomestne dele.
• Popravila je dovoljeno izvajati le v specializiranih delavnicah.

ost zaradi hlapov ali elektrolitne tekočine!

S poškodovanjem ali nestrokovno uporabo akumulatorja lahko izstopajo hlapi ali elektrolitna tekočina. Ob stiku obstaja nevarnost hudih poškodb (npr. izgube vida, razjedenine).

• Ohišja akumulatorja ali akumulatorja nikoli ne odpirajte.

• Hlapi ali elektrolitna tekočina ne smejo priti v oči. Ob stiku z očmi:

• Ne drgnite oči.

• Oči takoj izperite z veliko čiste vode (npr. vodovodne).
• Pojdite k zdravniku.

- Ne dotikajte se iztekle elektrolitne tekočine.

- Zdravilo takoj odstranite z odprtega ognja ali vročih mest.

- Kontaminirana oblačila takoj odstranite.

– Solarna svetilka z LED-ji kot sijalkami za stensko montažo zunaj.

Solarne svetilke osvetljujejo mesta, kjer ni na voljo omrežne napetosti. S solanim panelom in akumulatorjem omogočajo neodvisno oskrbo z energijo.

-XSolar SOL-O S zaznava z integriranim infrardečim senzorjem najmanjša gibanja in vklaplja luč.
-XSolar SOL-O samodejno zazna mrak in se vklopi.
-XSolar SOL-O HN samodejno zazna mrak in se vklopi. Vgrajena osvetljena hišna številka.

Obseg dobave (Sl. 3.1)

– Solarna svetilka s stenskim držalom
-2 vijaka
- 2 vložka
- 2 pokrivni skodeli za omejitev območja zaznavanja (samo pri XSolar SOL-O S)

Mere izdelka XSolar SOL-O S (SI. 3.2)

Mere izdelka XSolar SOL-O (SI. 3.3)

Mere izdelka XSolar SOL-O HN (SI. 3.4)

Pregled naprav XSolar SOL-O S (SI. 3.5)

A Solarni panel
B Zidno držalo
C Mikro-USB-polnilna vtičnica
D Gumijasto tesnilo
D Stikalo za izbiro programa
F Zapiranje
G Senzorska enota

Pregled naprav XSolar SOL-O (SI. 3.6)

A Solarni panel
B Zidno držalo
C Mikro-USB-polnilna vtičnica
D Gumijasto tesnilo
D Stikalo za izbiro programa
F Zapiranje

Pregled naprav XSolar SOL-O HN (SI. 3.7)

A Solarni panel
B Zidno držalo z osvetljeno površino za hišno številko (HN)
C Mikro-USB-polnilna vtičnica
D Gumijasto tesnilo
D Stikalo za izbiro programa
F Zapiranje

Območje zaznavanja (XSolar SOL-O S): največ 6 m (Sl. 3.8)

4. Montaža

• Preverite vse sestavne dele glede poškodb.
• Ob škodi na solarnemu panelu ali LED-panelu izdelka ne uporabite.
• Za solarni panel izberite primerni kraj z veliko neposredne sončne svetlobe (usmeritev na jug).
• Pazite, da ga ne bodo prekrivali nadstreški ali drevesa.
• Upoštevajte doseg zaznavanja premikanja.
  • S solarnega panela odstranite folijo.

Opozorilo:

Priporočamo, da akumulator solarne svetilke pred prvo uporabo docela napolnite → »6. Ročno polnjenje akumulatorja«.

Ob neugodnih pogojih uporabe (npr. postavitev v senci ali za steklom) je varnost delovanja izdelka omejena.

• Hišno številko nalepite na osvetljeno površino. (Sl. 4.1)
• Zarišite luknje za vrtanje s pomočjo vodne tehtnice. (Sl. 4.2)
• Izvrtajte luknje in vstavite moznike (SI. 4.3)
• Setnsko držalo z vijaki trdno privijačite (Sl. 4.4)

• Nastavitve → »5. Upravljanje«
- Izvedite nastavitve (Sl. 5.1 + 5.5)
- Namestite ohišje na stensko držalo (SI. 4.5)

5. Upravljanje

Pred prvo uporabo

- XSolar SOL-O S:

Vklopite svetilko z nastavitvijo stikala za izbiro programa na P3. Luč je za eno minuto v testnem načinu, nato pa v programu P3.

- XSolar SOL-O:

Vklopite svetilko z nastavitvijo stikala za izbiro programa na P2. Svetilka je za eno minuto v testnem načinu, nato pa v programu P2.

Testni način

V testnem načinu dela luč v dnevnem načinu. Pri za-znavanju gibanja se svetilka vklopi v 1 minuti, neodvisno od nastavitve zatemnitve s časom naknadnega teka 10 sekund. Po poteku tega časa je samodejno aktiven izbrani program. V testnem načinu je trajno vklopljena rdeča LED-luč.

XSolar SOL-O S

Nastavitve želenega načina delovanja se izvajajo s stikalom za nastavitev programov (Sl. 5.1).

• P0: izklop (tovarniška nastavitev).
  Svetilka je izklopljena.
  – P1: senzorsko delovanje. Svetilka se po zaznalem gibanju vklopi.
  – P2: senzorsko delovanje z nočno lučjo. Svetilka se po zaznalem gibanju vklopi. Trajna osvetlitev v zgodnjih in večernih urah z zmanjšano osnovno osvetlitvijo.
• P3: osvetlitev hišnih številk in senzorsko delovanje.
  Ponoči se hišne svetilke osvetljujejo z zmanjšano nočno osvetlitvijo. Luč se vklopi le na impulz senzorja za gibanje. Pri majhni polnosti akumulatorja ima osvetlitev hišne številke prednost pred glavno osvetlitvijo. To pomeni, da je osnovna osvetlitev aktivna, svetilka se pa ob gibanju ne vključi.

Čas naknadnega delovanja in svetlost

– Pri prvi uporabi se ugotovi čas naknadnega delovanja.
– V programu 2 je prvo noč nočna osvetljenost zjutraj izklopljena.
- Čas naknadnega delovanja in svetlost se samodejno prilagajata na pogoje okolice, npr. čas naknadnega delovanja je poleti lahko daljši kot pozimi.
- Nočna luč omogoča nočno osvetlitev s pribl. 3 % nastavitve svetlosti. Šele pri gibanju v območju zaznavanja se luč preklopi na maksimalno moč svetenja.
Nato se luč ponovno preklopi na nočno luč (pribl. 3 %).

Ob uporabi nočne luči se zmanjša svetilna rezerva. Če je ne potrebujete, priporočamo, da jo izklopite (P1), da imate večjo rezervo za faze, ko ni sonca.

Nastavljanje območja zaznavanja (Sl. 5.2, Sl. 5.3, Sl. 5.4)

Območje zaznavanja lahko po potrebi omejite. Priložene pokrivne ploščice lahko uporabite za pokritje poljubnega števila segmentov leče. Tako so neustrezni vklopi zaradi avtomobilov, mimoidočih itn. izključena oziroma nevarna področja načrtovano nadzorovana. Pokrivne ploščice lahko v navpični smeri ločite vzdolž po vnaprej pripravljeni zarezi. Nato jih preprosto namestite na lečo.

XSolar SOL-O / XSolar SOL-O HN

Nastavitev želenega delovanja s stikalom za nastavitev programov (Sl. 5.5)

• OFF: izklop (tovarniška nastavitev). Porabniki (LEDi) so deaktivirani.
  – P1: večerni način: Svetilka vklopi, ko se svetlost zniža pod spodnji prag svetlosti (2 luksa), neprekinjeno osvetlitev in le-to po 4 h spet samodejno izklopi. Svetlost se glede na polnitev akumulatorske baterije optimalno prilagodi.
  – P2: nočni način: Svetilka vklopi, ko se svetlost zniža pod spodnji prag svetlosti (2 luksa), zmanjšano neprekinjeno osvetlitev in le-to v jutranjih urah spet samodejno izklopi. Svetlost se glede na polnitev akumulatorske baterije optimalno prilagodi.

6. Ročno polnjenje akumulatorja

Ob premajhni kapaciteti akumulatorja (npr. ob slabem vremenu) utripa rdeča LED v senzorju za gibanje oz. v svetilki. Akumulator lahko polnite z običajnim mikro-USB-polnilnim adapterjem (prek kabla za polnjene mobilnega telefona) (ni v obsegu dobave). Akumulator se lahko polni do 6 ur.

• Ohišje ločite od stenskega držala z vrtenjem izvijača. (Sl. 6.1)
• Snemite zaščito za USB. Priključite mikro-USB polnilni adapter (SI. 6.2)
• rdeča LED utripa: poteka polnjenje.
• Pri močno izpraznjenem akumulatorju lahko traja do 10 minut, da začne LED utripati. – Rdeča LED utripa: akumulator je poln.
• Odstranite mikro-USB polnilni adapter.
• Rdeča LED ugasne.
• Namestite ohišje na stensko držalo (SI. 4.5)

7. Vzdrževanje in nega

Izdelka ni treba vzdrževati.

Redno preverjanje morebitnih poškodb na izdelku lahko podaljša njegovo življenjsko dobo. Odstranitev onesnaženosti lahko podaljša delovanje izdelka.

Če je solarni panel umazan ali ima usedline zaradi vremenskih vplivov:

- Solarni panel obrišite z mehko krpo in blagim čistilom.

8. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

Odsluženih naprav, akumulatorjev in baterij ne odlagajte med gospodinjske odpadke, v ogenj ali vodo. Akumulatorje / baterije morate zbirati, reciklirati ali zavreči na okolju prijazen način.

Samo za države članice EU

Skladno z Direktivo RL 2006/66/ES je treba okvarjene ali izrabljene akumulatorje / baterije reciklirati. Odslužene akumulatorje / baterije lahko oddate na prodajnih mestih ali na zbirališčih za nevarne odpadke.

9. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri.

Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila: Po poteku garancijske dobe ali pri

napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

LETNA

PROIZVAJALCA

GARANCIJA

10. Tehnični podatki

Tehnični podatki solarne svetilke XSolar SOL-O S XSolar SOL-O XSolar SOL-O≈HN

Mere Š × V × G (v mm) 242 × 53 ×	91 242 × 38 × 91 242 × 183	× 91
Zmogljivost maks. 3,3 W maks. 0,1	W maks. 0,1 W
Kot zaznavanja 360° - -
Doseg zaznavanja	maks. 6 m	- -
Nastavitev zatemnitve	2 luksa
Nastavitev časa	10–30 s samodejno	-	-
Nočna luč	3 %	- -
Svetlobni tok	maks. 273 lm	maks. 7,5 lm	maks. 7,5 lm
Učinkovitost	83 lm / W	75 lm / W	75 lm / W
Temperatura barve	3.000 K
Uporabna doba LED	50.000 h
Vrsta zaščite	IP 44
Razred zaščite	III
Temperaturno območje	-20 °C do 40 °C
Tehnični podatki akumulator	XSolar SOL-O S	XSolar SOL-O	XSolar SOL-O HN
Tip	Litij-železo-fosfat (LiFePO 4)
Zmogljivost 2 × 2.000 mAH 2.000	mAh 2.000	mAh
Maks. življenjska doba	20 dni pri 20 vklopih na noč
Mikro-USB-polnilna vtičnica	5 V, maks. 1 A

SI

11. Motnje delovanja

Motnja Vzrok Pomoč

Rdeča LED v senzorju za gibanje / v svetilki utripa	Zmogljivost akumulatorja je premajhna	Napolnite akumulator z mikro-USB polnilnim adapterjem
Luč se ne vklopi	Zmogljivost akumulatorja je premajhnaObmočje zaznavanja ni ciljno nastavljeno	Napolnite akumulator z mikro-USB polnilnim adapterjemPreverite območje zaznavanja
Luč se ne izklopi	Stalno premikanje na področju zaznavanja	Preverite območje zaznavanja
Luč se nezaželeno vklopi	Nenadzorovano premikanje v območju zaznavanja: Veter premika drevesa in grmičevje Senzor zaznava avtomobile na cesti. Nenadne spremembe temperature zaradi vremena (veter, dež, sneg) ali zraka iz ventilatorjev, odprtih okenLuč niha (se giba) npr. zaradi sunkov vetra ali močnih padavin	Preverite območje zaznavanjaSvetilko montirajte na trdno podlago
Akumulator se ne polni	Solarni panel je umazanKraj postavitve za solarni panel ni optimalen	Solarni panel obrišite z mehko krpo in blagim čistilomPreverite kraj postavitve (kar se da veliko sončne svetlobe)
Nevarnost gmotne škode med neuporabo	Med daljšo neuporabo svetilke (npr. skladiščenju) se lahko akumulator globinsko izprazni in uniči	Stikalo za izbiro programa postavite na P0 oz. OFFPred neuporabo akumulator do konca napolniteMed neuporabo akumulator redno polnite
