NAUDOJIMO INSTRUKCIJA My XSolar SOL STEINEL

• Visas dalis patikrinkite dėl pažeidimų.• Aptikę saulės baterijos arba šviesos diodų skydo pažei-dimų, gaminio nenaudokite.• Saulės baterijai parinkite tinkamą vietą, gerai apšviestą tiesiogine saulės šviesa (nukreiptą į pietus).• Pasirūpinkite, kad ant gaminio nekristų stogelių arba medžių šešėliai.• Atsižvelkite į judėjimo aptikimo nuotolį.• Nuimkite plėvelę nuo saulės baterijos.PastabaRekomenduojama saulės energijos šviestuvo akumuliatorių prieš naudojant pirmą kartą visiškai įkrauti ➔ „6 Akumulia-toriaus įkrovimas rankiniu būdu“Esant nepalankioms naudojimo sąlygoms (pvz., kai gaminys yra sumontuotas šešėlyje arba už stiklo), gaminio veikimo patikimumas yra ribotas.• Užklijuokite namo numerį ant šviečiančio paviršiaus. (41Pav)• Naudodamiesi gulsčiuku pažymėkite gręžimo angas. (42Pav)

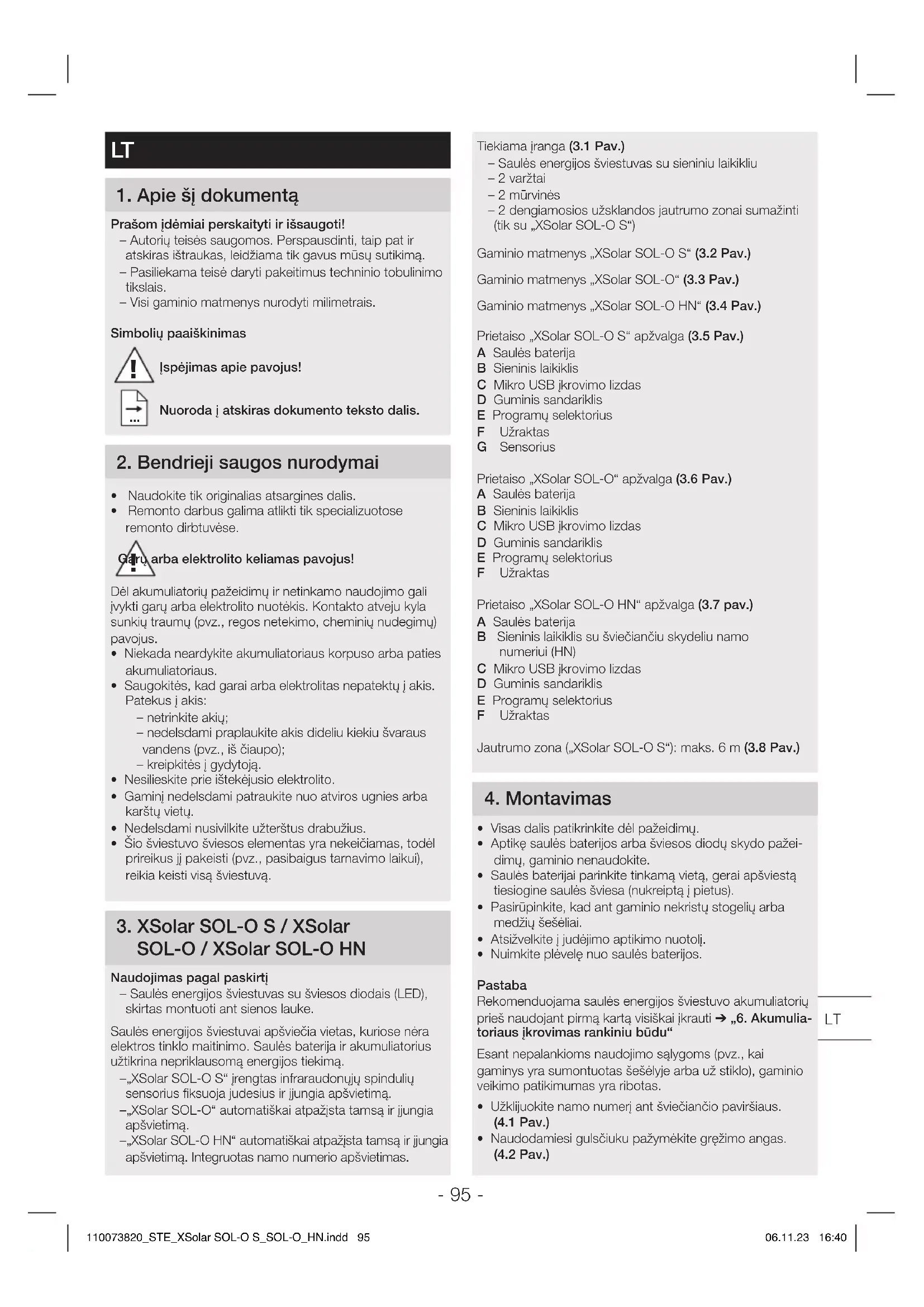

1 Apie šį dokumentą Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. – Visi gaminio matmenys nurodyti milimetrais. Simbolių paaiškinimas

Įspėjimas apie pavojus! Nuoroda į atskiras dokumento teksto dalis 2 Bendrieji saugos nurodymai

• Naudokite tik originalias atsargines dalis.• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse. Garų arba elektrolito keliamas pavojus!Dėl akumuliatorių pažeidimų ir netinkamo naudojimo gali įvykti garų arba elektrolito nuotėkis. Kontakto atveju kyla sunkių traumų (pvz., regos netekimo, cheminių nudegimų) pavojus.• Niekada neardykite akumuliatoriaus korpuso arba paties akumuliatoriaus.• Saugokitės, kad garai arba elektrolitas nepatektų į akis. Patekus į akis: – netrinkite akių; – nedelsdami praplaukite akis dideliu kiekiu švaraus vandens (pvz., iš čiaupo); – kreipkitės į gydytoją.• Nesilieskite prie ištekėjusio elektrolito.• Gaminį nedelsdami patraukite nuo atviros ugnies arba karštų vietų.• Nedelsdami nusivilkite užterštus drabužius.• Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

3. XSolarSOL-OS/XSolar

SOL-O/XSolarSOL-OHN Naudojimas pagal paskirtį – Saulės energijos šviestuvas su šviesos diodais (LED), skirtas montuoti ant sienos lauke.Saulės energijos šviestuvai apšviečia vietas, kuriose nėra elektros tinklo maitinimo. Saulės baterija ir akumuliatorius užtikrina nepriklausomą energijos tiekimą. – „XSolarSOL-OS“ įrengtas infraraudonųjų spindulių sensorius fiksuoja judesius ir įjungia apšvietimą. – „XSolarSOL-O“ automatiškai atpažįsta tamsą ir įjungia apšvietimą. – „XSolarSOL-OHN“ automatiškai atpažįsta tamsą ir įjungia apšvietimą. Integruotas namo numerio apšvietimas.

• Nustatymai „5 Naudojimas“

• Atlikite nustatymus (51 + 55Pav)

• Ant sieninio laikiklio uždėkite rėmą(45Pav) 5 Naudojimas Prieš naudodami pirmą kartą

• „XSolarSOL-OS“: Įjunkite šviestuvą, programų selektorių nustatydami į padėtį P3. Šviestuvas vieną minutę veikia bandomuoju režimu, paskui – pagal P3 programą.

• „XSolarSOL-O“: įjunkite šviestuvą, programų selektorių nustatydami į padėtį P2. Šviestuvas vieną minutę veikia bandomuoju režimu, paskui – pagal P2 programą. Bandomasis režimas Kai įsijungia bandomasis režimas, šviestuvas veikia dienos režimu. Judėjimo aptikimo atveju šviestuvas įsijungia 1minutei, nepriklausomai nuo prieblandos laikotarpio nustatymo, su 10sekundžių delsa. Pasibaigus šiam laiko- tarpiui, automatiškai įsijungia pasirinktoji programa. Kai įjungtas bandomasis režimas, raudonas šviesos diodas šviečia nepertraukiamai. XSolarSOL-OS Norimo režimo nustatymas programų selektoriumi (51Pav) – P0: išjungta (gamyklos nustatymas). Šviestuvas išaktyvintas. – P1: sensoriaus režimas. Šviestuvas įsijungia užfiksavus judesį. – P2: sensorinis režimas su naktiniu apšvietimu. Šviestuvas įsijungia po užfiksuoto judesio. Nuolatinis apšvietimas švintant ir temstant esant sumažintam naktiniam apšvietimui. – P3: namo numerio apšvietimas ir sensorinis režimas. Naktį namo numeriai apšviečiami esant sumažintam naktiniam apšvietimui. Šviestuvas įsijungia gavęs impulsą iš judėjimo sensoriaus. Jei akumuliatoriaus įkrova maža, namo numerio apšvietimas turi pirmenybę prieš pagrindinį apšvietimą. Tai reiškia, kad naktinis apšvietimas veikia, bet šviestuvas neįsijungia reaguodamas į judesį. Pošvyčio laikas ir šviesumas – Pirmo naudojimo metu apskaičiuojamas pošvyčio laikas. – 2programoje pirmą naktį naktinis apšvietimas ryte yra išjungtas. – Pošvyčio laikas ir šviesumas automatiškai priderinami prie aplinkos sąlygų, pvz., pošvyčio trukmė vasarą gali būti ilgesnė nei žiemą. – Naktinis apšvietimas užtikrina apšvietimą nakties metu naudojant maždaug 3% šviestuvo galios. Esant judėjimui aptikimo zonoje, šviestuvas perjungiamas į maksimalios šviestuvo galios režimą. Po to šviestuvas vėl persijungia į naktinį apšvietimą (maždaug 3%). Naudojant naktinį apšvietimą, sumažėja šviesos rezervas. Jei bazinis apšvietimas nereikalingas, rekomenduojama jį išjungti (P1), kad būtų užtikrintas didesnis rezervas laikotarpiams, kai yra mažai saulės šviesos. Jautrumo zonos nustatymas (52Pav, 53Pav, 54Pav) Esant poreikiui, jautrumo zoną galima sumažinti. Pridėtomis dengiamosiomis užsklandomis galima uždengti sensoriaus dalis. Taip išvengiama žibinto įsijungimo nepageidaujamu metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t. t., arba tikslingai stebimos pavojingos vietos. Dengiamosios užsklandos atskiriamos kerpant lygiagrečiai pagal įlietas linijas. Po to jos tiesiog uždedamos ant linzės. XSolarSOL-O/XSolarSOL-OHN Norimo režimo nustatymas programų selektoriumi (55Pav) – OFF: išjungta (gamyklos nustatymas). Vartotojai (šviesos diodai) yra išjungti. – P1: vakaro režimas. Apšvietimo slenksčiui (2liuksai) sumažėjus šviestuvas įjungia nuolatinį apšvietimą ir maždaug po 4valandų vėl automatiškai išjungia. Ryškumas optimaliai pritaikomas atsižvelgiant į akumuliatoriaus įkrovą. – P2: nakties režimas. Apšvietimo slenksčiui (2liuksai) sumažėjus šviestuvas įjungia sumažinto galingumo nuolatinį apšvietimą ir au- tomatiškai jį vėl išjungia brėkštant. Ryškumas optimaliai pritaikomas atsižvelgiant į akumuliatoriaus įkrovą. 6 Rankinis akumuliatoriaus įkrovimas Esant per mažai akumuliatoriaus galiai (pvz., prastų orų atveju), judėjimo sensoriuje ir (arba) šviestuve mirksi raudo- nas šviesos diodas (LED). Akumuliatorių galima įkrauti naudojant įprastinį „Mikro USB“ įkrovimo adapterį (mobiliojo telefono krovimo laidą)(tiekia- mos įrangos komplekte jo nėra). Akumuliatoriaus įkrovimas gali užtrukti iki 6valandų.

• Rėmą nuimkite nuo sieninio laikiklio nauodami atsuktuvą. (61Pav)

• Nuimkite USB apsaugą. „MicroUSB“ įkrovimo adapterio prijungimas (Pav62) – Mirksi raudonas šviesos diodas (LED): vyksta įkrovimas.

• Jei akumuliatorius labai išsikrovęs, gali praeiti iki 10minučių, kol šis šviesos diodas pradės mirksėti. – Raudonas šviesos diodas šviečia nepertraukiamai: akumuliatorius visiškai įkrautas.

• Atjunkite mikro USB įkrovimo adapterį. – Raudonas šviesos diodas užgęsta.

• Ant sieninio laikiklio uždėkite rėmą (45 Pav). 7 Techninė priežiūra/kita priežiūra Gaminiui techninė priežiūra nereikalinga. Gaminio eksploatavimo laiką gali pailginti reguliarus tikrini- mas dėl pažeidimų. Gaminio veikimo trukmę gali pailginti nešvarumų šalinimas. Jei ant saulės baterijos yra nešvarumų arba kritulių nuosėdų:

• saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu. 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 96110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 96 06.11.23 16:4006.11.23 16:40- 97 - 8 Šalinimas Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!Tik ES šalimsRemiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmin-gu būdu. Senų prietaisų, akumuliatorių ar baterijų nemeskite į buitinių atliekų konteinerį, ugnį arba vandenį. Akumuliatorius ir baterijas reikia surinkti, perdirbti arba pašalinti aplinkai nekenksmingu būdu.Tik ES šalimsPagal Direktyvą 2006/66/EB, sugedusius arba netinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebetinkamus naudoti akumuliatorius ar baterijas galima grąžinti pardavėjui arba priduoti į kenksmingų atliekų surinkimo vietą. 9 Gamintojo garantija Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VokietijaŠis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36mė-nesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišar-dytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės arti-miausiame aptarnavimo centre. 10 Techniniai duomenys Techniniai saulės energijos šviestuvo duomenys XSolarSOL-OS XSolarSOL-O XSolarSOL-OHN Matmenys (PxAxGmm) 242×53×91 242×38×91 242×183×91Galingumas maks.3,3W maks.0,1W maks.0,1WApimties kampas 360° - -Jautrumo zona maks.6m - -Prieblandos lygio nustatymas 2liuksai Švietimo trukmės nustatymas 10 – 30sek.automatiškai - - Naktinis apšvietimas 3% - - Šviesos srautas maks.273lm maks.7,5lm maks.7,5lm Efektyvumas 83lm/W 75lm/W 75lm/W Spalvinė temperatūra 3.000K LED tarnavimo trukmė 50.000hSaugos klasė IP44Apsaugos klasė IIITemperatūros diapazonas nuo-20°Ciki+40°CAkumuliatoriaus techniniai duomenys XSolarSOL-OS XSolarSOL-O XSolarSOL-OHNTipas Ličio geležies fosfatas (LiFePO4)Talpa 2×2.000mAH 2.000mAH 2.000mAHMaks. tarnavimo trukmė 20dienų, esant 20perjungimų per naktį.Mikro USB įkrovimo lizdas 5V,maks.1A GAMINTOJO

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 97110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 97 06.11.23 16:4006.11.23 16:40- 98 - Sutrikimas Priežastis Ištaisymas Judesio sensoriuje/šviestuve mirksi raudonas šviesos diodas (LED) ■ Per maža akumuliatoriaus galia ■ Įkraukite akumuliatorių naudodami „MicroUSB“ įkrovimo adapterį Šviestuvas neįsijungia ■ Per maža akumuliatoriaus galia ■ Fiksavimo diapazonas nustatytas netikslingai ■ Įkraukite akumuliatorių naudodami „Micro USB“ įkrovimo adapterį ■ Patikrinkite aptikimo zoną Šviestuvas neišsijungia ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Patikrinkite aptikimo zoną Šviestuvas įsijungia tada, kai nereikia ■ Nekontroliuojamas judėjimas aptikimo zonoje: vėjas siūbuoja medžius ir krūmus; aptinkami gatve važiuojantys automobiliai; staigus temperatūros pokytis dėl orų sąlygų (vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langų ■ Šviestuvas siūbuoja (juda), pvz., dėl vėjo gūsių arba gausių kritulių ■ Patikrinkite aptikimo zoną ■ Šviestuvą sumontuokite ant tvirto pagrindo Akumuliatorius neįsikrauna ■ Nešvari saulės baterija ■ Neoptimali saulės baterijos įrengimo vieta ■ Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu ■ Patikrinkite įrengimo vietą (turi būti kuo daugiau tiesioginės saulės šviesos) Materialinių nuostolių pavojus nenaudojimo atveju ■ Ilgesnį laiką nenaudojant šviestuvo (pvz., sandėliuojant) dėl visiško išsikrovimo akumuliatorius gali būti sugadintas ■ Perjunkite programų selektorių į padėtį P0 ir (arba) OFF ■ Prieš prasidedant nenaudojimo laikotarpiui akumuliatorių visiškai įkraukite ■ Nenaudojimo laikotarpiu akumuliatorių reguliariai įkraukite 11 Veikimo sutrikimai 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 98110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 98 06.11.23 16:4006.11.23 16:40- 99 - Piegādes apjoms (31Att) – Solārais gaismeklis ar sienas stiprinājumu – 2 skrūves – 2 dībeļi – 2 nosegi, lai ierobežotu uztveres zonu (tikai XSolar SOL-OS)Preces izmēri XSolarSOL-OS(32Att)Preces izmēri XSolarSOL-O(33Att)Preces izmēri XSolarSOL-OHN(34Att)Ierīces komplektācija XSolarSOL-OS (35Att)A Saules panelisB Sienas stiprinājumsC Micro USB lādēšanas spraudnisD Gumijas blīveE Programmas izvēles slēdzisF AizslēgsG Sensora vienībaIerīces komplektācija XSolarSOL-O (36Att)A Saules panelisB Sienas stiprinājumsC Micro USB lādēšanas spraudnisD Gumijas blīveE Programmas izvēles slēdzisF AizslēgsIerīces komplektācija XSolarSOL-OHN (37Att)A Saules panelisB Sienas turētājs ar izgaismotu virsmu mājas numuram (HN)C Micro USB lādēšanas spraudnisD Gumijas blīveE Programmas izvēles slēdzisF AizslēgsUztveres zona (XSolarSOL-OS): maks. 6m (38Att) 4 Montāža
