KASUTUSJUHEND My XSolar SOL STEINEL

• Kontrollige kõiki koostedetaile kahjustuste suhtes.• Ärge võtke toodet kahjustatud solaarpaneeli või LED- paneeli korral kasutusele.• Valige solaarpaneeli jaoks sobiv rohke vahetu päikesevalgusega koht (lõunapoolne külg).• Vältige eendkatustest või puudest tingitud varjamist.• Pidage silmas liikumise tuvastusraadiust.• Eemaldage solaarpaneelilt kile.JuhisSoovituslik on solaarvalgusti aku enne esmast kasutamist täielikult täis laadida ➔ “6 Aku manuaalne laadimine” Ebasoodsatel kasutustingimustel (nt ülespanemine varju või klaasi taha) on toote talitluskindlus piiratud.• Liimige majanumber valgustuspinnale. (Joon 41)• Märkige vesiloodi abil puurimisauk. (Joon 42)• Puurige avad ja pange tüüblid sisse (Joon 43)• Keerake seinahoidik kruvidega kinni (Joon 44)• Seadistamine “5 Käsitsemine”• Teostage seaded (Joon 51 + 55)• Asetage raam seinahoidiku külge (Joon 45)

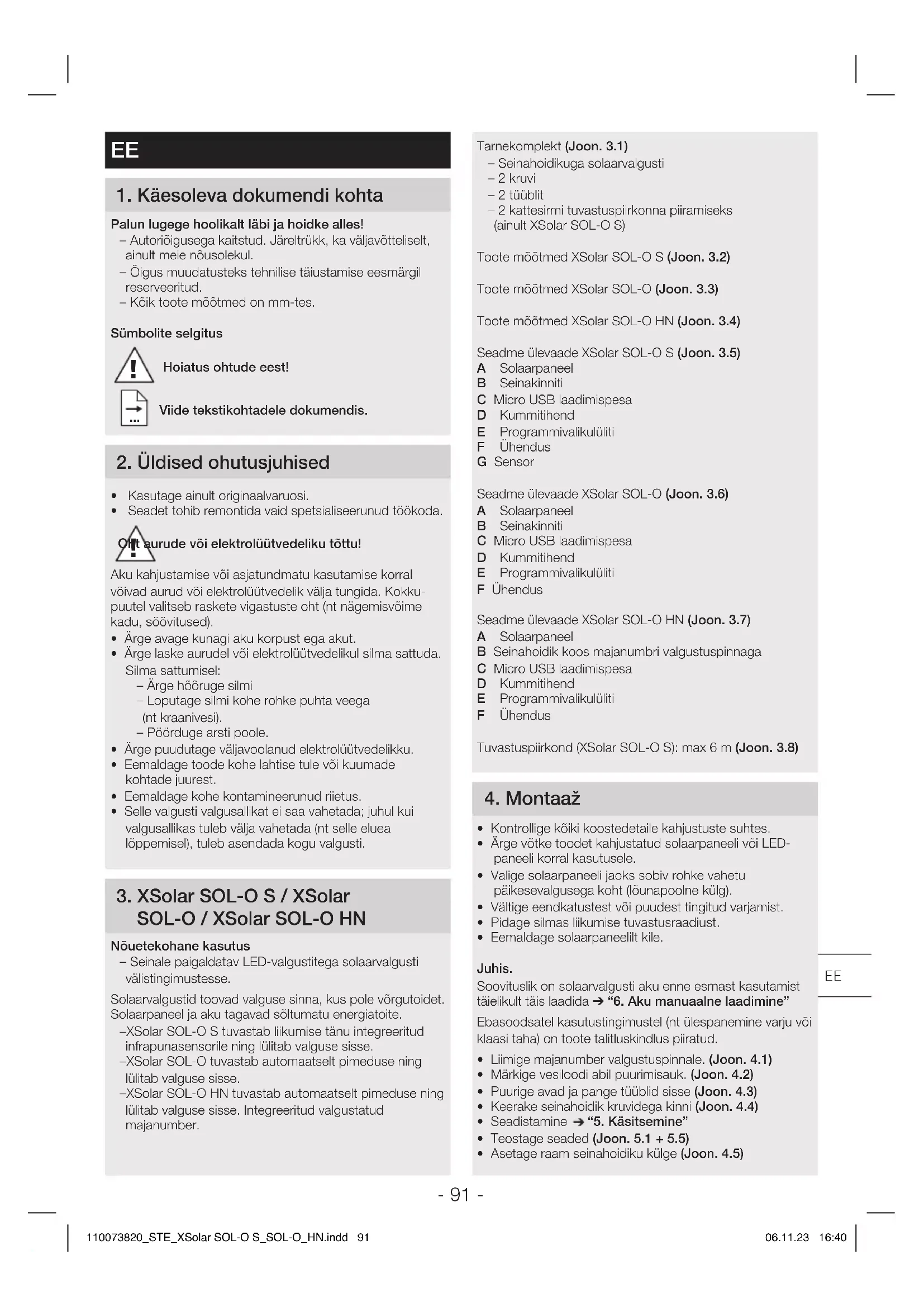

1 Käesoleva dokumendi kohta Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. – Kõik toote mõõtmed on mm-tes. Sümbolite selgitus

Hoiatus ohtude eest! Viide tekstikohtadele dokumendis 2 Üldised ohutusjuhised

• Kasutage ainult originaalvaruosi.• Seadet tohib remontida vaid spetsialiseerunud töökoda. Oht aurude või elektrolüütvedeliku tõttu!Aku kahjustamise või asjatundmatu kasutamise korral võivad aurud või elektrolüütvedelik välja tungida. Kokku-puutel valitseb raskete vigastuste oht (nt nägemisvõime kadu, söövitused).• Ärge avage kunagi aku korpust ega akut.• Ärge laske aurudel või elektrolüütvedelikul silma sattuda. Silma sattumisel: – Ärge hõõruge silmi – Loputage silmi kohe rohke puhta veega (nt kraanivesi). – Pöörduge arsti poole.• Ärge puudutage väljavoolanud elektrolüütvedelikku.• Eemaldage toode kohe lahtise tule või kuumade kohtade juurest.• Eemaldage kohe kontamineerunud riietus.• Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti.

3. XSolarSOL-OS/XSolar

SOL-O/XSolarSOL-OHN Nõuetekohane kasutus – Seinale paigaldatav LED-valgustitega solaarvalgusti välistingimustesse.Solaarvalgustid toovad valguse sinna, kus pole võrgutoidet. Solaarpaneel ja aku tagavad sõltumatu energiatoite. – XSolarSOL-OS tuvastab liikumise tänu integreeritud infrapunasensorile ning lülitab valguse sisse. – XSolarSOL-O tuvastab automaatselt pimeduse ning lülitab valguse sisse. – XSolarSOL-OHN tuvastab automaatselt pimeduse ning lülitab valguse sisse. Integreeritud valgustatud majanumber.

• XSolarSOL-OS: Aktiveerige valgusti programmivalikulüliti seadmisega P3 peale. Valgusti on mõne minuti vältel testrežiimis ja läheb siis programmi P3.

• XSolarSOL-O: Aktiveerige valgusti programmivalikulüliti seadmisega P2 peale. Valgusti on mõne minuti vältel testrežiimis ja läheb siis programmi P2. Testrežiim Testrežiimis töötab valgusti päevarežiimis. Liikumise tuvastamisel lülitub valgusti hämaruse seadis- tusest sõltumatult 10-sekundilise järeltööajaga 1minutiks sisse. Pärast antud aja möödumist on valitud programm automaatselt aktiivne. Testrežiimis on punane LED püsivalt sisse lülitatud. XSolarSOL-OS Soovitud režiimi seadistamine programmivalikulüliti kaudu (Joon 51) – P0: Väljas (tehaseseadistus). Valgusti on inaktiveeritud. – P1: Sensorirežiim. Valgusti lülitub sisse liikumise tuvastamisel. – P2: öövalgustusega sensorirežiim. Valgusti lülitub liikumise tuvastamisel sisse. Pidevvalgus- tus hommiku- ja õhtutundidel vähendatud öövalgusega. – P3: majanumbri valgustamine ja sensorirežiim. Öösiti valgustatakse majanumbrit vähendatud öövalgu- sega. Valgusti lülitub sisse pärast liikumissensori impulssi. Aku vähese laetuse korral on majanumbri valgustamine peavalgustuse suhtes prioriteetne. S.t et öövalgustus on aktiivne, kuid valgusti ei lülitu liikumise korral sisse. Järelpõlemisaeg ja heledus – Esmakordsel kasutamisel määratakse kindlaks järelpõlemisaeg. – Programmis 2 lülitub öövalgustus esimesel ööl hommikuks välja. – Järelpõlemisaega ja heledust kohandatakse automaat- selt keskkonnatingimustele, näiteks võib järelpõlemis- kestus olla suvel pikem kui talvel. – Öövalgustus võimaldab öist valgustamist u 3% valgus- tusvõimsusega. Tuvastuspiirkonnas esineval liikumisel lü- litatakse valgustus maksimaalsele valgustusvõimsusele. Seejärel lülitub valgusti uuesti öövalgustusele (u3%). Öövalgustuse kasutamisel põlemisreserv väheneb. Kui põlemiskestust ei vajata, siis on soovitatav see välja lülitada (P1), et päikesevaestel faasidel suuremat reservi omada. Tuvastuspiirkonna häälestamine (Joon 52, Joon 53, Joon 54) Vastavalt vajadusele on võimalik jälgitava ala piiramine. Kaasasolevad katted võimaldavad soovi korral ära katta sobiva hulga läätsesegmente. Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlülitusi või teos- tatakse ohukohtade suunatud järelevalvet. Katteid saab piki murdejooni üksteisest lahti lõigata. Pärast seda pannakse need lihtsalt läätse peale. XSolarSOL-O/XSolarSOL-OHN Soovitud režiimi seadistamine programmivalikulüliti kaudu (Joon 55) – OFF: Väljas (tehaseseadistus). Tarbijad (LEDid) on deaktiveeritud. – P1: Õhtune režiim. Valgusti lülitub heleduslävest (2lx) allapoole langemi- sel pidevvalgustusele ja umbes 4tunni pärast taas automaatselt välja. Heledus kohandatakse aku laetusest olenevalt optimaalselt. – P2: Öine režiim. Valgusti lülitub heleduslävest (2lx) allapoole langemisel vähendatud pidevvalgustusele ja hommikutundidel lülitub taas automaatselt välja. Heledus kohandatakse aku laetusest olenevalt optimaalselt. 6 Aku manuaalne laadimine Aku liiga väikese võimsuse korral (nt halva ilmaga) vilgub liikumissensoris või valgustis punane LED. Akut on võimalik laadida laiatarbe Micro USB-laadimisada- pteriga (mobiililaadimiskaabel) (ei sisaldu tarnekomplektis). Aku laadimine võib kesta kuni 6tundi.

• Eraldage raam kruvikeeraja abil seinahoidikult. (Joon 61)

• Tõmmake USB-kaitse välja. Ühendage Micro USB- laadimisadapter (Joon 62) – punane LED vilgub:

• Tugevasti tühjenenud aku puhul võib kesta kuni 10minutit, kuni LED vilgub. – Punane LED põleb: Aku on täis laetud.

• Eemaldage Micro USB - laadimisadapter. – Punane LED kustub.

• Asetage raam seinahoidiku külge (Joon 45) 7 Hooldus/korrashoid Toode on hooldusvaba. Regulaarsed kontrollimised kahjustuste suhtes võivad toote eluiga pikendada. Mustuse eemaldamine võib toote talitlemist pikendada. Solaarpaneeli määrdumise või ilmastikust tingitud setete korral:

• Puhastage solaarpaneel pehme lapi ja pehmetoimelise puhastusvahendiga. 8 Utiliseerimine Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka! Ainult ELi riikidele Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusva- helises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse. 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 92110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 92 06.11.23 16:4006.11.23 16:40- 93 - Ärge visake vanu seadmeid, akusid/patareisid majapidamisprügisse, tulle ega vette. Akud/patareid tuleks kokku koguda, taaskäidelda või keskkonnasõbralikul viisil utiliseerida.Ainult ELi riikideleDirektiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutatud akud/patareid taaskäidelda. Kasutuskõlbmatuks muutunud akud/patareid saab müügipunktis või saasteainete kogumispunktis ära anda.9 Tootja garantiiTootja garantii STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, SaksamaaSteineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli.Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti. Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele. 10 Tehnilised andmedSolaarvalgusti tehnilised andmed XSolarSOL-OS XSolarSOL-O XSolarSOL-OHNMõõtmed (L×K×Smm-tes) 242×53×91 242×38×91 242×183×91Võimsus max 3,3W max 0,1W max 0,1WTuvastusnurk 360° - -Tuvastusraadius max 6m - -Hämarusnivoo seadistamine 2lx Aja seadmine 10 – 30sautomaatselt - - Öövalgustus 3% - - Valgusvoog max 273lm max7,5lm max 7,5lm Tõhusus 83lm/W 75lm/W 75lm/WVärvitemperatuur 3.000KLEDi eluiga 50.000hKaitseliik IP44Kaitseklass IIITemperatuurivahemik -20°Ckuni+40°CAku tehnilised andmed XSolarSOL-OS XSolarSOL-O XSolarSOL-OHNTüüp Liitium-raudfosfaat (LiFePO4)Mahtuvus 2×2.000mAH 2.000mAH 2.000mAHMax kasutusiga 20päeva20 lülituse korral öö kohtaMicro USB laadimispesa 5V,max1A TOOTJA

110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 93110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 93 06.11.23 16:4006.11.23 16:40- 94 - Rike Põhjus Abi Punane LED liikumissensoris/valgustis vilgub ■ Aku mahtuvus on liiga väike. ■ Laadige aku Micro USB - laadimisadapteriga Valgusti ei lülitu sisse ■ Aku mahtuvus on liiga väike. ■ Tuvastuspiirkond suunatult seadmata ■ Laadige aku Micro USB - laadimisadapteriga ■ Kontrollige tuvastuspiirkonda Valgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige tuvastuspiirkonda Valgusti lülitub soovimatult sisse ■ Kontrollimatu liikumine tuvastuspiirkonnas: tuul liigutab puid ja põõsaid. Tuvastatakse sõidukeid tänaval. Ilmastikust (tuul, vihm, lumi), ventilaatorite heitõhust või avatud akendest põhjustatud äkiline temperatuurimuutus. ■ Valgusti kõigub (liigub) nt tuuleiilide või tugeva saju tõttu. ■ Kontrollige tuvastuspiirkonda ■ Monteerige valgusti kõvale aluspinnale Akut ei laeta ■ Solaarpaneel määrdunud ■ Solaarpaneeli ülespanekukoht pole optimaalne ■ Puhastage solaarpaneeli pehme lapi ja pehmetoimelise puhastusvahendiga ■ Kontrollige ülespanekukohta (võimalikult palju otsest päikesevalgust) Materiaalsete kahjude oht mittekasutamisel ■ Kui valgustit pikema aja jooksul ei kasutata (näiteks hoiustamisel) võib aku saada täiesti tühjaks laadimise tõttu püsivaid kahjustusi ■ Pange programmivalikulüliti P0 või OFF (VÄLJAS) peale ■ Laadige aku enne mittekasutamist täiesti täis ■ Laadige mittekasutamise ajal regulaarselt akut 11 Käitusrikked 110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 94110073820_STE_XSolar SOL-O S_SOL-O_HN.indd 94 06.11.23 16:4006.11.23 16:40- 95 - Tiekiama įranga (31Pav) – Saulės energijos šviestuvas su sieniniu laikikliu – 2 varžtai – 2 mūrvinės – 2 dengiamosios užsklandos jautrumo zonai sumažinti (tik su„XSolarSOL-OS“)Gaminio matmenys „XSolarSOL-OS“ (32Pav)Gaminio matmenys „XSolarSOL-O“ (33Pav)Gaminio matmenys „XSolarSOL-OHN“ (34Pav)Prietaiso „XSolarSOL-OS“ apžvalga (35Pav)A Saulės baterijaB Sieninis laikiklisC Mikro USB įkrovimo lizdasD Guminis sandariklisE Programų selektoriusF UžraktasG SensoriusPrietaiso „XSolarSOL-O“apžvalga (36Pav)A Saulės baterijaB Sieninis laikiklisC Mikro USB įkrovimo lizdasD Guminis sandariklisE Programų selektoriusF UžraktasPrietaiso „XSolarSOL-OHN“ apžvalga (37pav)A Saulės baterijaB Sieninis laikiklis su šviečiančiu skydeliu namo numeriui (HN)C Mikro USB įkrovimo lizdasD Guminis sandariklisE Programų selektoriusF UžraktasJautrumo zona („XSolarSOL-OS“): maks.6m (38Pav) 4 Montavimas
