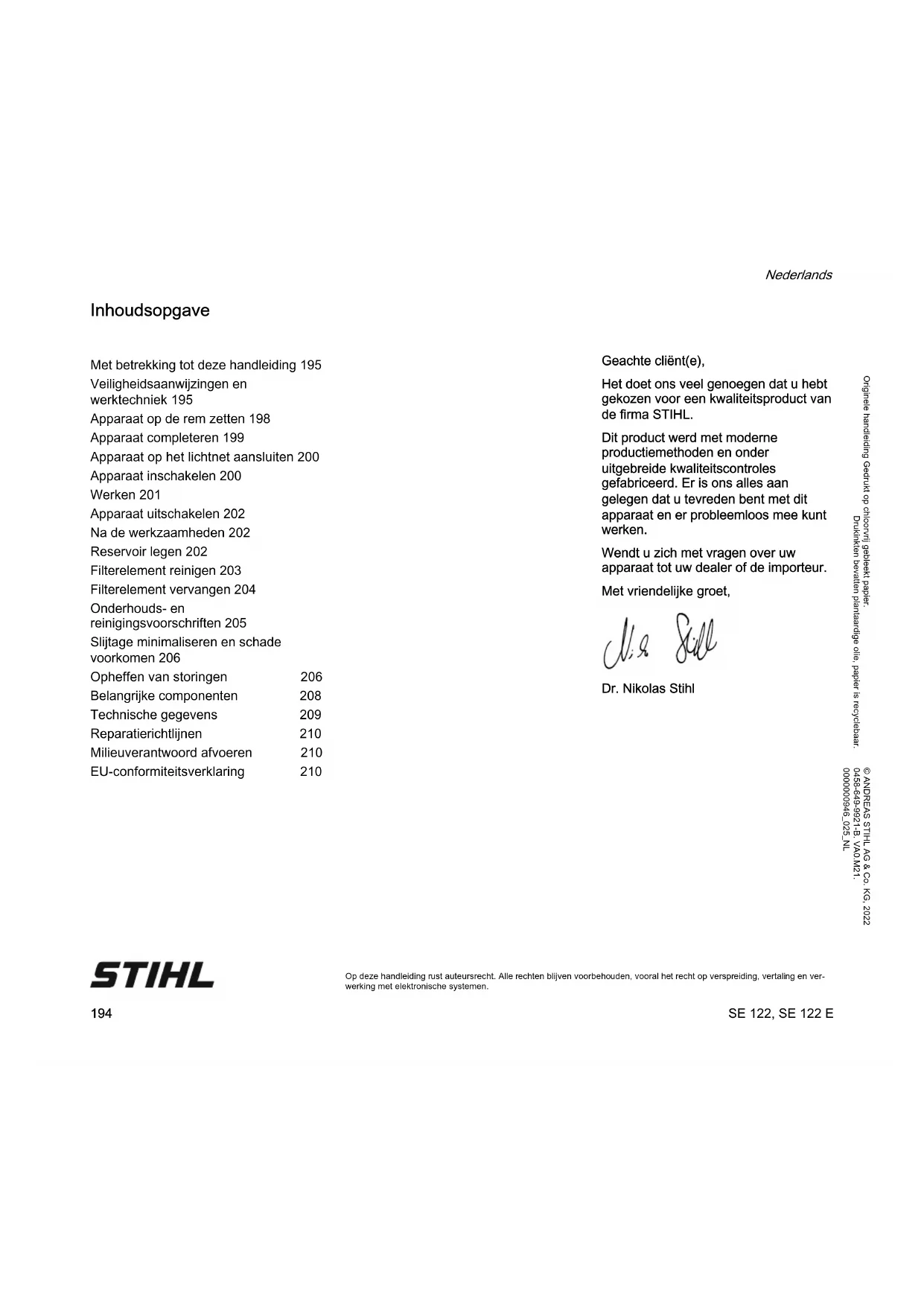

GEBRUIKSAANWIJZING SE 122 STIHL

Met betrekking tot deze handleiding 195

Veiligheidsaanwijzingen en werktechniek 195

Apparaat op de rem zetten 198

Apparaat completeren 199

Apparaat op het lichtnet aansluiten 200

Apparaat inschakelen 200

Werken 201

Apparaat uitschakelen 202

Na de werkzaamheden 202

Reservoir legen 202

Filterelement reinigen 203

Filterelement vervangen 204

Onderhouds- en

reinigingsvoorschriften 205

Slijtage minimaliseren en schade voorkomen 206

Opheffen van storingen 206

Belangrijke componenten 208

Reparatierichtlijnen 210

Milieuverantwoord afvoeren 210

EU-conformiteitsverklaring 210

Geachte cliënt(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Dr. Nikolas Stihl

STIHL

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en verwerking met elektronische systemen.

Met betrekking tot deze handleiding

Symbolen

Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Codering van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Speciale veiligheidsmaatregelen zijn bij dit apparaat nodig. De stroomaansluiting levert extra gevaar op.

De gehele gebruiksaanwijzing voor de eerste ingebruikneming aan-dachtig doorlezen en voor later gebruik goed opbergen. Het veronacht-zamen van de gebruiksaanwijzing kan tot levensgevaarlijke situ- aties leiden.

WAARSCHUWING

• Kinderen of minderjarigen mogen niet met het apparaat werken. Kinderen onder toezicht houden om er zeker van te zijn dat deze niet met het apparaat kunnen spelen.
• Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de handleiding meegeven.
• Voor alle werkzaamheden aan het apparaat, bijv. schoonmaken, onderhoud, vervanging van onderdelen – de netsteker uit de contactdoos trekken!

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Als het apparaat niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben, de netstekker uit de contactdoos trekken.

Het apparaat mag alleen door personen worden gebruikt die zijn onderricht in het gebruik en het werken hiermee of kunnen aantonen dat zij veilig met het apparaat kunnen werken.

Het apparaat kan door personen met een beperkte lichamelijke, sensorische of verstandelijke handicap of bij gebrek aan ervaring en kennis worden gebruikt, indien deze onder toezicht staan en worden geïnstrueerd in een veilige omgang met het apparaat om de hiermee verbonden gevaren te begrijpen.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige laten demonstreren hoe men hiermee veilig kan werken.

Voor het begin van de werkzaamheden controleren of het apparaat in goede staat verkeert. Vooral op de aansluitkabel, de netstekker en de veiligheidsinrichtingen letten.

De aansluitkabel regelmatig op tekenen van beschadiging of veroudering controleren. Het apparaat niet in gebruik nemen als de aansluitkabel niet in goede staat verkeert – levensgevaar door elektrische schok!

Nederlands

Het apparaat niet verplaatsen door aan de aansluitkabel te trekken.

Op de contactdoos van het apparaat alleen elektrisch gereedschap aansluiten – zie 'Apparaat op het lichtnet aansluiten' en 'Apparaat inschakelen'.

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal kunnen onderdelen van het apparaat worden beschadigd.

Het bovenstuk van de zuiger nooit met water afspoelen – kans op kortsluiting!

Toebehoren en reserveonderdelen

Alleen die onderdelen of toebehoren monteren die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardige onderdelen of toebehoren monteren. Als dit wordt nagelaten, is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt, is STIHL niet aansprakelijk.

Toepassingen

Het apparaat is geschikt voor commercieel gebruik, zoals bijvoorbeeld in hotels, op scholen, in ziekenhuizen, de industrie, winkelbedrijven, kantoren, verhuurbedrijven.

Het opzuigen van droge, niet-brandbare materialen (stof, vuil, glassplinters, spanen, zand enz.) en niet-brandbare vloeistoffen (afvalwater, gemorste sappen e.d.)

Geen hete materialen (hete as, brandbare, explosieve stoffen, gloeiende sigarettenpeuken enz.), geen brandgevaarlijke vloeistoffen (benzine, verdunners enz.), en ook geen agressieve vloeistoffen (zuren, logen) opzuigen – brand-, resp. explosiegevaar!

Het apparaat is niet geschikt voor het opzuigen van voor de gezondheid schadelijke stoffen.

Het gebruik van het apparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of schade aan het apparaat. Geen wijzigingen aan het apparaat aanbrengen – ook dit kan leiden tot ongelukken of schade aan het apparaat.

Apparaat vervoeren

Voor een veilig vervoer in en op een auto het apparaat met spanriemen zo vastzetten dat het niet kan wegglijden en kantelen.

Het apparaat niet kantelen als het reservoir is gevuld met vloeistof.

Voor het vervoer alle vergrendelingen op het reservoir sluiten.

Voor aanvang van de werkzaamheden

Apparaat controleren

• De schakelaar moet gemakkelijk in stand 0 kunnen worden geplaatst
• De schakelaar moet in stand 0 staan

Het apparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

Het apparaat alleen in gebruik nemen als alle componenten in goede staat verkeren en vast zijn gemonteerd.

Voor het opzuigen van vloeistoffen of natte materialen, de filterzak verwijderen en de werking van de vlotter controleren. Altijd met een filterelement werken.

Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

Elektrische aansluiting

Kans op stroomschokken verkleinen:

• De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet
• De aansluitkabel, de netstekker en de verlengkabel op beschadigingen controleren. Beschadigde kabels, koppelingen, stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet worden gebruikt
• Elektrische aansluiting alleen op de volgens voorschrift geïnstalleerde contactdoos
• Alleen verlengkabels gebruiken die voldoen aan de voorschriften voor het betreffende gebruik.
• Isolatie van de aansluit- en verlengkabel, stekker en koppeling in goede staat
  De aansluit- en verlengkabel correct neerleggen:
• Op de minimale doorsnede van de afzonderlijke kabels letten – zie "Apparaat elektrisch aansluiten"

• De aansluitkabel zo neerleggen en markeren, dat deze niet kan worden beschadigd en er niemand in gevaar kan worden gebracht – kans op struikelen!

• Het gebruik van ongeschikte verlengkabels kan gevaarlijk zijn. Alleen verlengkabels gebruiken die zijn vrijgegeven voor gebruik in de buitenlucht en als zodanig zijn gecodeerd, waarbij tevens de kabeldoorsnede voldoende is voor het afgenomen vermogen

• De stekker en de contrastekker van de verlengkabel moeten spatwaterdicht zijn of zo worden neergelegd dat deze niet met water in aanraking kunnen komen – de stekker en de contrastekker van de verlengkabel mogen niet in het water liggen
• Niet langs randen, punten of scherpe voorwerpen laten schuren
• Niet in deur- of raamsponningen inklemmen
• Bij in elkaar gedraaide kabels – de netstekker uit de contactdoos trekken en de kabels uit de knoop halen
• De kabelhaspel altijd geheel afwikkelen om brandgevaar door oververhitting te voorkomen

Tijdens de werkzaamheden

Bij beschadiging van de netkabel direct de netstekker uit de contactdoos trekken – levensgevaar door elektrische schokken!

De netkabel niet beschadigen door eroverheen te rijden, deze af te knellen of eraan te trekken.

De netstekker nooit uit de contactdoos trekken door aan de aansluitkabel te trekken, maar door de netstekker vast te pakken.

Netstekkers, aansluitkabels en verlengkabels alsmede elektrische stekkerverbindingen alleen met droge handen vastpakken.

Elektrische apparaten nooit met water afspuiten – kans op kortsluiting!

Niet bij regen en ook niet in een natte of zeer vochtige omgeving met de stofzuiger werken – kans op elektrische schokken en kortsluiting!

Bij dreigend gevaar, resp. in noodgevallen – de schakelaar in stand 0 plaatsen.

Het apparaat nooit onbeheerd laten draaien.

Het apparaat niet in de regen achterlaten.

Met het apparaat alleen staand werken. Het apparaat niet afdekken en op voldoende ventilatie voor de motor letten.

Alleen met een onbeschadigd filterelement zuigen.

Bij schuimvorming of vloeistoflekkage de werkzaamheden direct beëindigen, de netstekker uit de contactdoos trekken en het reservoir legen.

Als het apparaat niet volgens de voorschriften (bijv. door geweld van buitenaf, door stoten of vallen) is uitgeschakeld, het apparaat voor het opnieuw in gebruik nemen beslist op

Nederlands

een bedrijfsveilige staat controleren – zie ook 'Voor aanvang van de werkzaamheden'. Vooral de correcte werking van de veiligheidsinrichtingen controleren. Een niet-bedrijfszeker apparaat in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.

Voor het achterlaten van het apparaat: het apparaat uitschakelen – de netstekker uit de contactdoos trekken.

Na het werk

De netstekker uit de contactdoos trekken.

De stroomstekker nooit uit de contactdoos trekken door aan de aansluitkabel te trekken, maar door de stroomstekker vast te pakken.

Stof en vuil op het apparaat verwijderen – geen vetoplossende middelen gebruiken.

Onderhoud en reparaties

WAARSCHUWING

Voor alle werkzaamheden aan het apparaat: de netsteker uit de contactdoos trekken.

• Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen hierover contact opnemen met een geautoriseerde dealer.
• Werkzaamheden aan het apparaat (bijv. het vervangen van een beschadigde netkabel) mogen, om gevaarlijke situaties te voorkomen, alleen worden uitgevoerd door geautoriseerde dealers of gekwalificeerde elektriciens.

Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen kunnen het kunststof beschadigen.

De koelluchtsleuven in de motorbehuizing indien nodig reinigen.

Het apparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers nemen regelmatig deel aan scholingen en ontvangen Technische informaties.

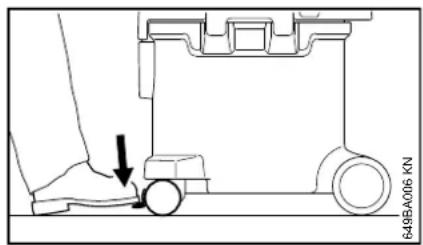

Apparaat op de rem zetten

Om het apparaat op één plaats te houden kan de rem van het zwenkwiel worden ingedrukt.

Apparaat completeren

Voor de eerste ingebruikneming moeten bij de apparaten verschillende onderdelen die als toebehoren zijn meegeleverd, worden gemonteerd.

WAARSCHUWING

De netsteker pas aansluiten op de contactdoos als het apparaat compleet is gemonteerd.

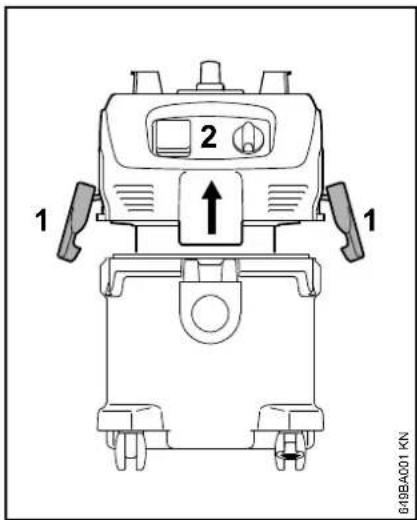

1 2 1 649BA001 KN

●Klemmen (1) opendrukken
●Bovenstuk van de zuiger (2) recht naar boven toe wegnemen
●Het toebehoren uit het reservoir nemen

• De filterzakmof tot aan de aanslag op de zuigslangaansluitmond steken (zie instructie op de filterzak)
• Het bovenstuk van de zuiger (2) aanbrengen en de klemmen (1) dichtdrukken – op de correcte montage van de klemmen letten

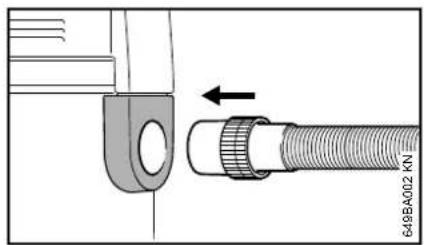

649BA002 KN

●De zuigslang in de zuigslangaansluitmond steken

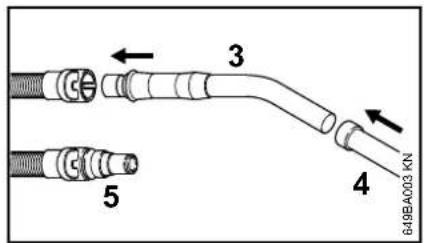

3 4 5 649BA003 KN

●De handbuis (3) in de mof van de zuigslang steken
●De zuigbuis (4) op de handbuis schuiven

Voor de aansluiting van een ander gereedschap (bijv. slijpmachine):

- De adapter voor het elektrische gereedschap (5) (bij de SE 122 E behorend tot de leveringsomvang) in plaats van de handbuis aansluiten op de zuigslang

A 649BA004 KN

- De zuigbuishouder op een afstand (A) van ca. 20 cm ten opzichte van de onderkant over de zuigbuis schuiven en monteren

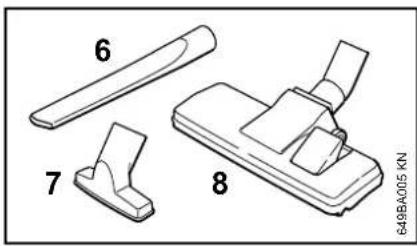

6 7 8 649BA005 KN

- Afhankelijk van het gebruik van de zuiger de spletenzuigmond (6), de universele zuigmond (7) of de vloerzuigmond (8) op de zuigbuis schuiven

Nederlands

Apparaat op het lichtnet aansluiten

De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet.

De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd – zie "Technische gegevens".

Het apparaat moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30 mA.

De netkabel moet voldoen aan IEC 60364 en aan de nationale voorschriften.

Verlengkabel

De verlengkabel moet qua constructie ten minste voldoen aan dezelfde eigenschappen als de netkabel van het apparaat. Op de codering (typebenaming) van de netkabel letten.

De aders in de kabel moeten, afhankelijk van de netspanning en de kabellengte, de vermelde minimale doorsnede hebben.

Kabellengte Minimale

doorsnede
220 V – 240 V:
tot 20 m 1,5 mm	^2
20 m tot 50 m 2,5 mm	^2
100 V – 127 V:
tot 10 m AWG 14/2,0 mm	^2
10 m tot 30 m AWG 12/3,5 mm	^2

Aansluiting op de contactdoos

Voor de aansluiting op het elektriciteitsnet, controleren of het apparaat is uitgeschakeld – zie "Apparaat uitschakelen"

- De netsteker van het apparaat op de netsteker van de verlengkabel in de volgens voorschrift geïnstalleerde contactdoos steken

Apparaat inschakelen

SE 122

0 I 645BA017 KN

Schakelaarstanden

Schakelaarstand-0 – de zuiger is uitgeschakeld

Schakelaarstand-I – de zuiger is ingeschakeld

●Voor het inschakelen de schakelaar in stand-I draaien

SE 122 E

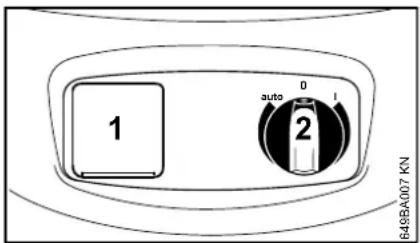

1 auto D I 2 649BA007 KN

Elektrisch gereedschap kan op de contactdoos-(1) worden aangesloten. Let op het aansluitvermogen op de contactdoos – zie "Technische gegevens".

●Voor het aansluiten op de contactdoos-(1) de zuiger en het aan te sluiten elektrische gereedschap uitschakelen
- Met de schakelaar-(2) wordt het apparaat in- of uitgeschakeld, resp. in de automatische modus geschakeld. Door het verder draaien van de schakelaar wordt de zuigkracht handmatig ingesteld

Schakelaarstanden

Schakelaarstand-0 – de zuiger is uitgeschakeld, de contactdoos kan niet worden gebruikt.

Schakelaarstand-I – de zuiger is ingeschakeld, de contactdoos kan niet worden gebruikt.

Schakelaarstand auto – het op de contactdoos aangesloten elektrische apparaat schakelt de zuiger via de inschakelautomaat aan en uit.

Het aangesloten elektrische apparaat uitschakelen alvorens de schakelaar in stand-"auto" wordt geplaatst.

Na het uitschakelen draait de motor nog enkele seconden door om de zuigslang leeg te zuigen.

●Voor het inschakelen de schakelaar in de betreffende schakelaarstand draaien

Werken

Droge stoffen opzuigen

! WAARSCHUWING

Brandbare stoffen mogen niet worden opgezogen.

Voor het opzuigen van droge stoffen dient de filterzak in het reservoir te zijn aangebracht. Het opgezogen materiaal kan daardoor gemakkelijk worden afgevoerd. Droog zuigen zonder filterzak is eveneens mogelijk.

LET OP

Nooit zonder, of met een beschadigd filterelement werken.

Vloeistoffen opzuigen

! WAARSCHUWING

Brandbare vloeistoffen mogen niet worden opgezogen.

Voor het opzuigen van vloeistoffen in principe altijd de filterzak verwijderen en de werking van de vlotter controleren. De vlotter onderbreekt de luchtstroom als het reservoir vol is. Als de zuiger uitsluitend voor nat zuigen wordt gebruikt moet het filterelement door een speciaal filterelement (speciaal toebehoren) worden vervangen.

Na het opzuigen van vloeistoffen is het filterelement vochtig. Een vochtig filterelement kan snel verstopt raken als er droge stoffen worden aangezogen.

Met het oog hierop moet het filterelement voor het droog zuigen worden gedroogd of door een droog filterelement worden vervangen.

Apparaat uitschakelen

SE 122

SE 122 E

auto 0 1

649BA020 KN

● De schakelaar in stand 0 draaien
- De netsteker uit de contactdoos trekken

Na de werkzaamheden

●Het reservoir legen, de zuiger reinigen
Na het opzuigen van vloeistoffen:
- Het bovenstuk van de zuiger wegnemen, zodat het filterelement kan drogen

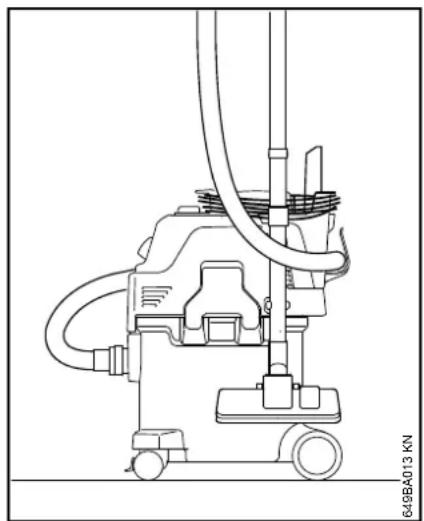

●Netkabel om de handgreep en de houder wikkelen
- De zuigbuis, de zuigslang en het toebehoren op de hiervoor bedoelde houders bevestigen
- De zuiger in een droge ruimte opslaan en beschermen tegen onbevoegd gebruik

Reservoir legen

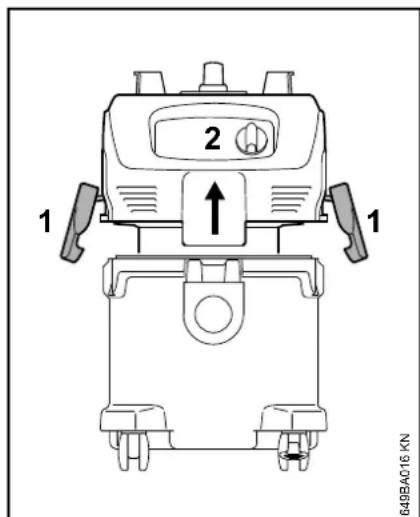

1 2 1 649BA016 KN

●Zuiger uitschakelen
- De netsteker uit de contactdoos trekken
●Klemmen (1) opendrukken
●Bovenstuk van de zuiger (2) recht naar boven toe wegnemen

Bij droog zuigen zonder filterzak en bij nat zuigen

• Het reservoir legen en het vuil volgens de wettelijke voorschriften op de daarvoor bestemde plaats inleveren
  ●Verder met: het bovenstuk van de zuiger aanbrengen

Bij droog zuigen met filterzak

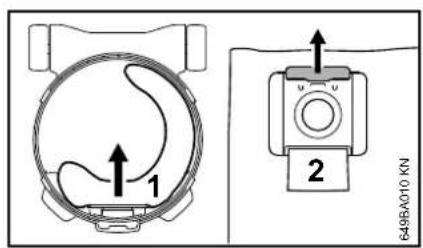

1 2 649BA010 KN

• De filterzakmof (1) lostrekken van de zuigslangaansluitmond en met de schuif (2) afsluiten
• De filterzak voorzichtig uit het reservoir nemen en volgens de wettelijke voorschriften de filterzak op de daarvoor bestemde plaats inleveren

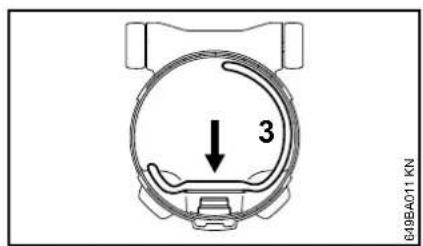

3 649BA011 KN

●Nieuwe filterzak (3) in het reservoir plaatsen (instructie op de filterzak)
- De filterzakmof tot aan de aanslag op de zuigslangaansluitmond schuiven

Het bovenstuk van de zuiger aanbrengen

• De rand van het reservoir reinigen
  ●Het bovenstuk van de zuiger aanbrengen
  ●Voor het bevestigen van de zuigslang de mof en de zuigslangaansluitmond reinigen

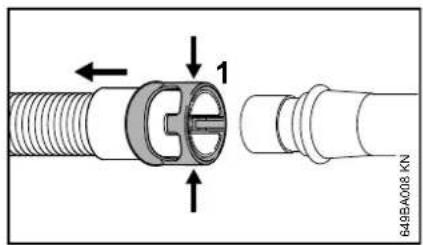

Filterelement reinigen

1 649BA008 KN

●Mof (1) van de zuigslang ontgrendelen door deze samen te drukken (pijlen)
●Zuigslang lostrekken
●Zuiger inschakelen

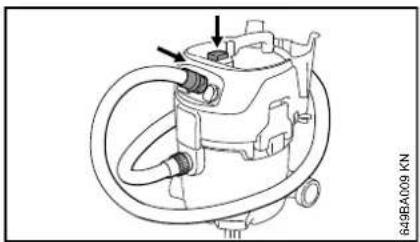

• De mof stevig tegen het platte vlak naast de schakelaar drukken – hierdoor wordt de zuigslang bij de mof afgesloten (zoals afgebeeld)
  ●De knop van de filterreiniging 3x indrukken

Het op het filter neergeslagen stof wordt hierbij verwijderd.

Nederlands

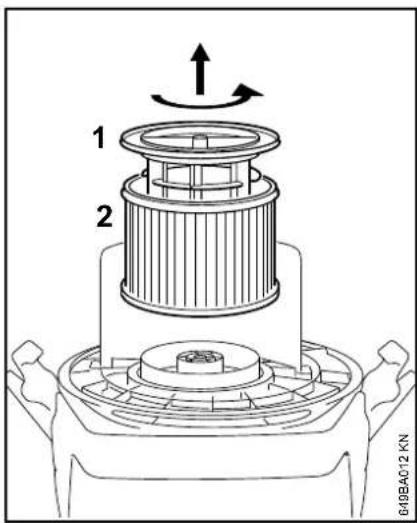

Filterelement vervangen

1 2 649BA012 KN

●De netsteker uit de contactdoos trekken
●Het bovenstuk van de zuiger wegnemen en omdraaien
●Filterkorf (1) losdraaien
●Filterelement (2) lostrekken en volgens de wettelijke voorschriften het filter op de daarvoor bestemde plaats inleveren
●Nieuw filterelement in omgekeerde volgorde monteren
●Werking van de vlotter controleren: bij het omkeren van de filterkorf moet de vlotter gemakkelijk bewegen
●Bovenstuk zuiger monteren

Nooit zonder, of met een beschadigd filterelement werken.

Onderhouds- en reinigingsvoorschriften

De gegevens zijn gebaseerd op normale bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere werktijden per dag dienen de gegeven intervallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beëindigen van de werk- zaamheden, resp. dagelijks	Wekelijks	Maandelijks	Bij storingen	Bij beschadiging	Indien nodig
Compleet apparaat	Visuele controle (staat) X
	reinigen X
Aansluitkabel	controleren X
	laten vervangen door geautoriseerde dealer 1)						X
Schakelaar	Werking controleren X
	laten vervangen door geautoriseerde dealer 1)					X	X
Koelluchtsleuven in de motorbehuizing reinigen X
Filterzak vervangen X
Filterelement	reinigen X
	vervangen X
Reservoir legen X
Bereikbare bouten en moeren natrekken X
Veiligheidssticker vervangen X

Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• niet door STIHL vrijgegeven wijzigingen aan het product
• het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
• het niet volgens voorschrift gebruikmaken van het apparaat
• gebruik van het apparaat bij sportmanifestaties of wedstrijden
• vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

Onderhoudswerkzaamheden

Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften“ vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden

uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren onder andere:

• schade aan de elektromotor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding)
• schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading)
• corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
• schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

- filterelement, filterzak

Opheffen van storingen

Storing: motor loopt niet aan

Oorzaak Remedie

Netzekering is uitgeschakeld

Netzekering con- troleren, resp. inschakelen

Zuiger ca. 5 min laten afkoelen

Storing: motor draait niet in automodus

Oorzaak Remedie

Elektrisch gereedschap defect of niet correct aangesloten

Werking elektrisch gereedschap controleren, resp. stekker correct in de contactdoos steken

Storing: zuigcapaciteit loopt terug

Oorzaak Remedie

Zuigkracht handma- Zie "Zuigstand" tig op een te lage zuigcapaciteit ingesteld

Filterzak vol Zie "Reservoir legen"

Zuigslang, -mond verstopt

Zuigslang, -mond reinigen

Filterelement vervuild

Zie "Filterelement reinigen", resp. "Filterelement vervangen"

Afdichting tussen bovenstuk zuiger en reservoir vervuild of defect

Afdichting reinigen, resp. vervangen

Nederlands

Storing: geen zuigcapaciteit bij nat zuigen

Oorzaak Remedie

Belangrijke componenten

1 2 3 4 5 6 7 8 9 10 11 12 13 14 14 15 16 17 18 849BA014.KN

1 Zuigslang
2 Handbuis
3 Mof voor elektrisch gereedschap 1)
4 Contactdoos 1)
5 schakelaar
6 Klem
7 Aansluitmond zuigslang
8 Zwenkwiel met rem
9 Reservoir
10 Zuigbuishouder
11 Knop filterreiniging
12 Handgreep
13 Slanghouder
14 Zuigbuis
15 Vloerzuigmond
16 Zuigbuishouder
17 Spletenzuigmond
18 Universeel mondstuk

Opgenomen vermogen max.: 1500 W
Opgenomen vermogen volgens
EN-60335-2-69:	1200 W

Aansluitvermogen voorcontactdoos SE 122 E: 2400 W1100 W3)

Totaal aansluitvermo-gen SE-122-E:	3600 W
	2300 W 3)

Max. zuigcapaciteit lucht: 3700 l/min

Maximumonderdruk: 250 mbar

Afmetingen

Lengte ca.: 485 mm
Breedte ca.:	385 mm
Hoogte ca.:	600 mm
Inhoud reservoir:	30 l
Lengte aanzuigslang	3 m
Binnendiameter:	36 mm

Gewicht

SE 122
Apparaat:	ca. 10 kg
Bedrijfsklaar:	ca. 12,1 kg
SE 122 E
Apparaat:	ca. 10 kg
Bedrijfsklaar:	ca. 12,3 kg

Geluids- en trillingswaarden

Geluiddrukniiveau Lp vol-gens EN 60704-1 op 1 m afstand	62 dB(A)
Trillingswaarde ahv op de handbuis volgens
IEC 60335-2-69	< 2,5 m/s2
Voor het geluiddrukniiveau bedraagt de K-waarde volgens RL 2006/42/EG = 2 dB(A).

REACH

REACH staat voor een EG voorschrift voor de registratie, klassificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie

www.stihl.com/reach

Reparatierichtlijnen Milieuverantwoord afvoeren

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL* en, indien aanwezig, aan het STIHL onderdeellogo G_in (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.

Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.

000BA073 KN

• De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleveren.
  ●Niet bij het huisvuil afvoeren.

EU-conformiteitsverklaring

verklaart op eigen verantwoordelijkheid dat

Constructie: Alleszuiger

Merk: STIHL

Type: SE 122,

SE 122 E

Serie-identificatie: 4774

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG en 2014/30/EU en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:

EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Bewaren van technische documentatie:

Het productiejaar, het productieland en het machinenummer staan vermeld op het apparaat.

Nederlands

Waiblingen, 3-2-2020

Hoofd van de afdeling

productgoedkeuring, -regelgeving

CE

SE 122, SE 122 E

Содержание

Clasa de protectie SE 122: II ☐

Clasa de protectie SE 122 E: I

Tip de protectie: IP X4

Marca de fabricatie: STIHL

Tip: SE 122, SE 122 E

Identificator de serie: 4774
