MANUALE UTENTE SE 122 STIHL

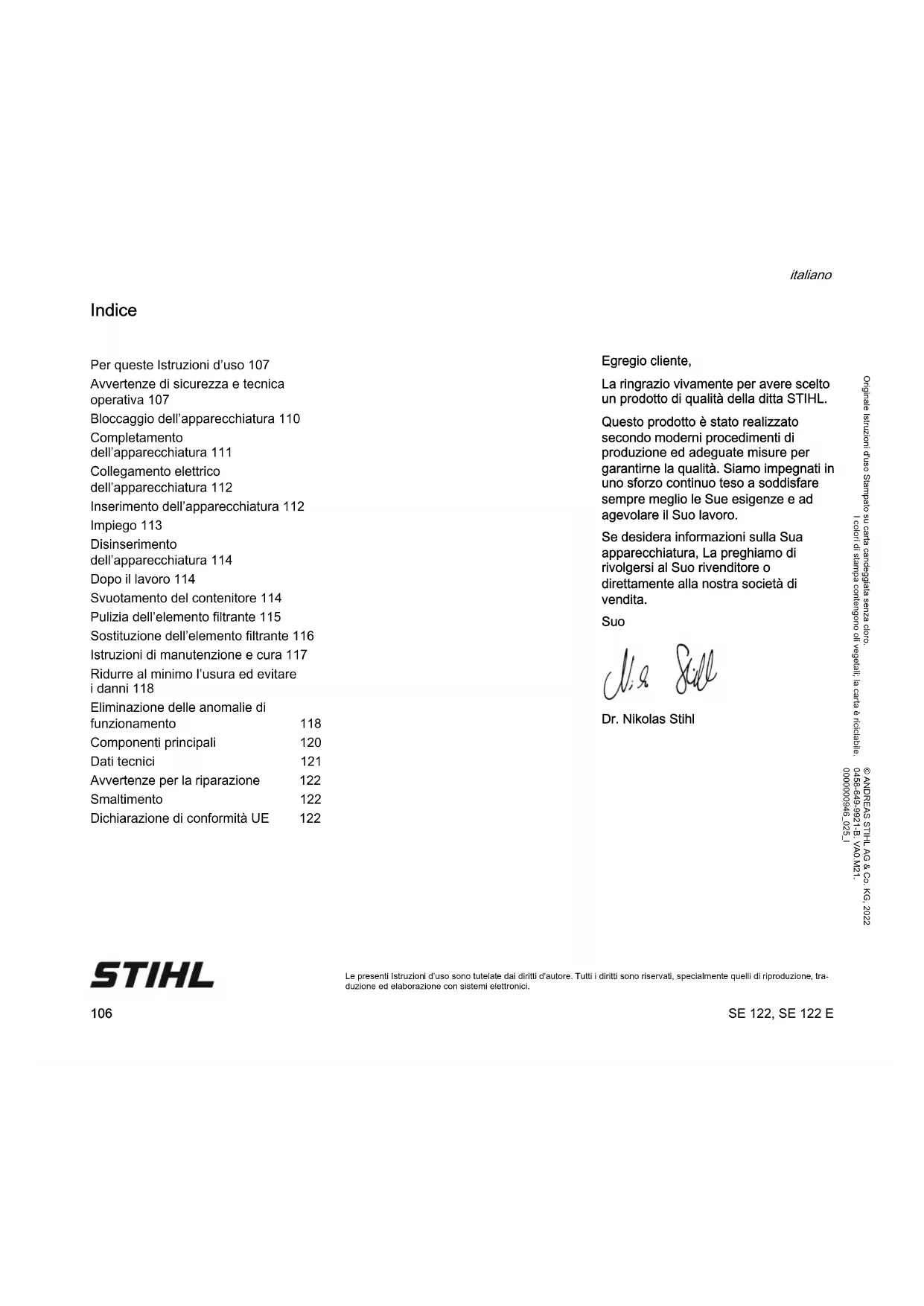

Per queste Istruzioni d'uso 107

Avvertenze di sicurezza e tecnica operativa 107

Bloccaggio dell'apparecchiatura 110

Completamento

dell'apparecchiatura 111

Collegamento elettrico

dell'apparecchiatura 112

Inserimento dell'apparecchiatura 112

Impiego 113

Disinserimento

dell'apparecchiatura 114

Dopo il lavoro 114

Svuotamento del contenitore 114

Pulizia dell'elemento filtrante 115

Sostituzione dell'elemento filtrante 116

Istruzioni di manutenzione e cura 117

Ridurre al minimo l'usura ed evitare i danni 118

Eliminazione delle anomalie di

funzionamento 118

Componenti principali 120

Dati tecnici 121

Avvertenze per la riparazione 122

Smaltimento 122

Dichiarazione di conformità UE 122

Egregio cliente,

La ringrazio vivamente per avere scelto un prodotto di qualità della ditta STIHL.

Questo prodotto è stato realizzato secondo moderni procedimenti di produzione ed adeguate misure per garantirne la qualità. Siamo impegnati in uno sforzo continuo teso a soddisfare sempre meglio le Sue esigenze e ad agevolare il Suo lavoro.

Se desidera informazioni sulla Sua apparecchiatura, La preghiamo di rivolgersi al Suo rivenditore o direttamente alla nostra società di vendita.

Suo

Dr. Nikolas Stihl

Per queste Istruzioni d'uso Avvertenze di sicurezza e tecnica operativa

Pittogrammi

Tutti i pittogrammi applicati sull'apparecchiatura sono spiegati in queste Istruzioni d'uso.

Identificazione di sezioni di testo

AVVERTENZA

Avviso di pericolo d'infortunio e di lesioni per persone nonché di gravi danni materiali.

AVVISO

Avviso di pericolo di danneggiamento dell'apparecchiatura o di singoli componenti.

Sviluppo tecnico continuo

STIHL sottopone tutte le macchine e le apparecchiature a un continuo sviluppo; dobbiamo quindi riservarci modifiche di fornitura per quanto riguarda forma, tecnica e dotazione.

Non potranno perciò derivare diritti dai dati e dalle illustrazioni di queste Istruzioni d'uso.

Il lavoro con questa apparecchiatura richiede misure di sicurezza speciali. Il collegamento elettrico crea particolari fonti di pericolo.

Non mettere in funzione per la prima volta il dispositivo senza avere letto attentamente e per intero le Istruzioni d'uso; queste vanno conservate con cura per la successiva consultazione. L'inosservanza delle Istruzioni d'uso può comportare rischi mortali.

AVVERTENZA

• Ai bambini o ai giovani non è consentito di lavorare con l'apparecchiatura. Tenere d'occhio i bambini per assicurarsi che non giochino con l'apparecchiatura.
• Affidare o prestare l'apparecchiatura solo a persone che conoscono e sanno usare questo modello. Consegnare loro sempre anche le Istruzioni d'uso.
• Prima di qualsiasi intervento sull'apparecchiatura, per es. pulizia, manutenzione, sostituzione di parti – staccare la spina di rete!

Rispettare le avvertenze di sicurezza specifiche per Paese, stabilite ad es. da sindacati, casse di previdenza, ispettorato del lavoro e altre autorità.

Se non si usa l'apparecchiatura, sistemarla in modo che non sia di pericolo per nessuno. Proteggere l'apparecchiatura dall'accesso non autorizzato; staccare la spina di rete.

L'apparecchiatura deve essere usata solo da persone istruite sul suo uso e funzionamento, o che possano dimostrare di usare l'apparecchiatura in modo sicuro.

L'apparecchiatura può essere usata da persone con ridotta capacità fisica, sensoriale o mentale, o senza esperienza e conoscenza, soltanto sotto vigilanza e dopo essere state istruite sul suo uso sicuro per comprendere i pericoli a essa collegati.

L'utente è responsabile per gli incidenti o i rischi nei confronti di altre persone o di altre proprietà.

Per chi lavora per la prima volta con l'apparecchiatura: farsi spiegare dal rivenditore o da un altro esperto come adoperarla in modo sicuro.

Ogni volta prima di iniziare il lavoro verificare che l'apparecchiatura sia nelle condizioni prescritte. Prestare attenzione specialmente al cavo di collegamento, alla spina di rete e ai dispositivi di sicurezza.

Verificare regolarmente se il cavo di collegamento presenta tracce di danni o d'invecchiamento. Non mettere in funzione l'apparecchiatura se il cavo di collegamento non è integro – pericolo di morte per folgorazione!

Non usare il cavo di collegamento per tirare o trasportare l'apparecchiatura.

italiano

Collegare alla presa sull'apparecchiatura soltanto attrezzi elettrici – ved. "Collegamento elettrico dell'apparecchiatura" e "Accensione dell'apparecchiatura".

Non usare idropulitrici per pulire l'apparecchiatura. Il getto d'acqua violento può danneggiare i componenti dell'apparecchiatura.

Non spruzzare mai acqua sulla parte superiore dell'aspiratore – pericolo di corto circuito!

Accessori e ricambi

Montare solo componenti o accessori approvati per questa apparecchiatura da STIHL, oppure altri tecnicamente equivalenti. Per ulteriori chiarimenti a questo proposito, rivolgersi a un rivenditore specializzato. Usare solo componenti o accessori di alta qualità. In caso contrario potrebbe sussistere il rischio di incidenti o danni all'apparecchiatura.

STIHL raccomanda di utilizzare componenti e accessori originali STIHL, in quanto hanno caratteristiche ottimali per l'uso in combinazione con il prodotto e rispondono alle esigenze dell'utente.

Non alterare l'apparecchiatura – si rischia di comprometterne la sicurezza. STIHL declina ogni responsabilità per i danni a persone e cose derivanti dall'uso di componenti applicati non consentiti.

Settori d'impiego

L'apparecchiatura è idonea per l'uso commerciale, ad es. in alberghi, scuole, ospedali, aziende industriali, negozi, uffici e locali in affitto.

Aspirazione di materiali asciutti non infiammabili (polvere, sporcizia, frammenti d vetro, trucioli, sabbia ecc.) e di liquidi non infiammabili (acqua sporca, succhi versati e altri)

Non aspirare né materiali caldi (ceneri calde, polveri esplosive infiammabili, mozziconi di sigaretta accesi ecc.), né liquidi a rischio d'incendio (benzina, solventi ecc.) nonchè liquidi corrosivi (acidi, soluzioni saline) – pericolo d'incendio o di esplosione!

L'apparecchiatura non è idonea per aspirare polveri nocive per la salute.

Non è consentito impiegare l'apparecchiatura per altri scopi; si potrebbero causare incidenti o danni all'apparecchiatura stessa. Non apportare modifiche all'apparecchiatura, poiché potrebbero causare infortuni o danni alla stessa.

Trasporto dell'apparecchiatura

Per il trasporto sicuro dentro o sopra un veicolo, fissare l'apparecchiatura con cinghie per impedire che scivoli o si ribalti.

Non ribaltare l'apparecchiatura se nel contenitore si trova del liquido.

Prima del trasporto chiudere tutti i bloccaggi sul contenitore.

Prima del lavoro

Controllo dell'apparecchiatura

• L'interruttore deve poter essere facilmente spostato su 0
• L'interruttore deve essere in posizione 0

L'apparecchiatura può essere azionata soltanto in condizioni di sicurezza – Pericolo di incidente!

Mettere in funzione l'apparecchiatura solo se tutti i componenti sono integri e montati stabilmente.

Prima di aspirare liquidi o materiale bagnato, togliere il sacchetto del filtro e controllare il funzionamento del galleggiante. Lavorare sempre con l'elemento filtrante montato.

Non apportare modifiche ai dispositivi di comando e di sicurezza

Collegamento elettrico

Ridurre il pericolo di folgorazione:

• La tensione e la frequenza dell'apparecchiatura (ved. targhetta dati) devono coincidere con quelle della rete.
• Controllare che il cavo di collegamento, la spina e la prolunga siano integri. Non si devono impiegare cavi, giunti e spine danneggiati o cavi di collegamento non conformi alle norme

• Collegamento elettrico solo a una presa installata a norma

• Usare solo prolunghe che siano conformi con le prescrizioni per ciascun caso d'impiego.

• Perfetto isolamento dei cavi di collegamento e di prolunga, della spina e del giunto

Posare secondo le norme il cavo di collegamento e la prolunga:

• Osservare le sezioni minime dei singoli cavi – ved. "Allacciamento elettrico dell'apparecchiatura"
• Sistemare e segnalare il cavo di collegamento in modo che non possa essere danneggiato e che non metta a rischio nessuno – pericolo d'inciampare!

- L'impiego di prolunghe non adatte può essere pericoloso. Usare solo prolunghe omologate per l'impiego all'esterno, contrassegnate conformemente e che abbiano una sezione sufficiente

- La spina e il raccordo della prolunga devono essere impermeabili agli spruzzi d'acqua o posati in modo che non possano venire a contatto con l'acqua; la spina e il raccordo della prolunga non devono essere immersi in acqua

– non farli sfregare su spigoli od oggetti appuntiti o taglienti

– non schiacciarli nelle fessure di porte o finestre

- se i cavi sono aggrovigliati – estrare la spina e districare il cavo

- Srotolare sempre interamente il cavo dal tamburo, per evitare il rischio d'incendio per surriscaldamento

Durante il lavoro

Se il cavo di collegamento è stato danneggiato, staccare immediatamente la spina di rete – pericolo mortale di folgorazione!

Non danneggiare il cavo di collegamento calpestandolo, schiacciandolo, tirandolo ecc.

Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente.

Toccare la spina di rete, il cavo di collegamento e la prolunga nonché le connessioni elettriche a innesto solo con le mani asciutte.

Non spruzzare mai acqua sulle apparecchiature elettriche: pericolo di corto circuito!

Non lavorare con l'aspira- polvere sotto la pioggia né in ambienti bagnati o molto umidi: pericolo di folgorazione e di corto circuito!

In caso di pericolo incombente o di emergenza, spostare l'interruttore su 0.

Non lasciare mai l'apparecchiatura incustodita in moto.

Non lasciare l'apparecchiatura sotto la pioggia.

Azionare l'apparecchiatura solo in posizione verticale. Non coprire l'apparecchiatura, fare in modo che il motore sia sufficientemente ventilato.

Aspirare solo con l'elemento filtrante integro.

Se si sviluppa schiuma o se fuoriesce liquido, arrestare immediatamente il lavoro, staccare la spina e svuotare il contenitore.

Se l'apparecchiatura ha subito sollecitazioni improprie (ad es. urti o cadute violenti) controllarne assolutamente la sicurezza di funzionamento prima di rimetterla in funzione – ved. anche "Prima del lavoro". Controllare anche la funzionalità dei dispositivi di sicurezza. Non continuare in nessun caso a lavorare con l'apparecchiatura priva di sicurezza funzionale. In caso di dubbi rivolgersi a un rivenditore specializzato.

Prima di lasciare l'apparecchiatura: spegnere l'apparecchiatura e staccare la spina di rete.

Dopo il lavoro

Sfilare la spina di rete dalla presa

Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente. Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente.

Pulire l'apparecchiatura da polvere e sporcizia senza usare sgrassatori.

italiano

Manutenzione e riparazioni

AVVERTENZA

Prima di qualsiasi inter- vento sull'apparecchiatura stac- care la spina di rete dalla presa.

• Impiegare solo ricambi di prima qualità. In caso contrario può esservi il pericolo di infortuni o di danni all'apparecchiatura. Per informazioni in merito rivolgersi a un rivenditore.
• Interventi sull'apparecchiatura (per es. la sostituzione di un cavo di collegamento danneggiato) devono essere eseguiti esclusivamente da rivenditori autorizzati o da elettrotecnici qualificati, per evitare pericoli.

Pulire con un panno i componenti di plastica. I detersivi aggressivi possono danneggiare la plastica.

Se occorre, pulire le fessure per l'aria di raffreddamento sulla carcassa motore.

Fare regolarmente la manutenzione dell'apparecchiatura. Eseguire solo le operazioni di manutenzione e di riparazione descritte nelle Istruzioni d'uso. Per tutti gli altri interventi, rivolgersi ad un rivenditore.

STIHL consiglia di usare parti di ricambio originali STIHL. Le loro caratteristiche sono perfettamente adatte all'apparecchiatura e soddisfano le esigenze dell'utente.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.

Bloccaggio dell'apparecchiatura

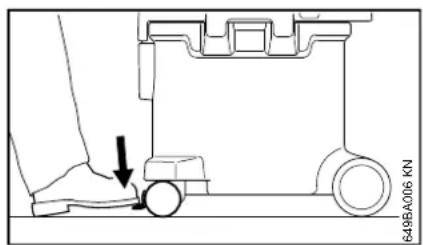

Per posizionare l'apparecchiatura in un posto si può inserire il fermo sulla ruota orientabile.

Completamento dell'apparecchiatura

La prima messa in funzione deve essere fatta con i diversi accessori già montati sulle apparecchiature.

AVVERTENZA

Inserire la spina nella presa solo quando l'apparecchiatura è completamente montata.

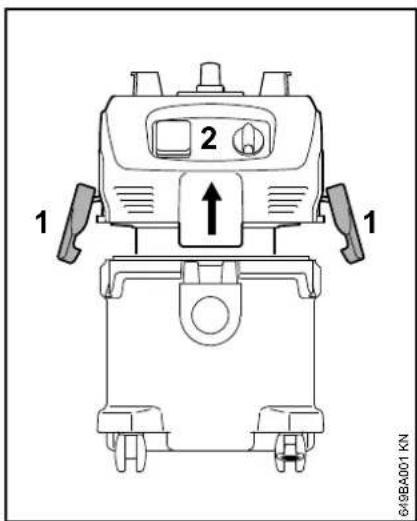

1 2 1 6/9BA001 KN

●aprire le graffe (1)
●estrarre verticalmente verso l'alto la parte superiore dell'aspiratore (2)
- togliere l'accessorio dal contenitore

• innestare il manicotto del sacchetto fino all'arresto sul tronchetto di aspirazione (ved. le istruzioni sul sacchetto)
• posizionare la parte superiore (2) dell'aspiratore e chiudere le graffe (1) – controllare il loro corretto posizionamento

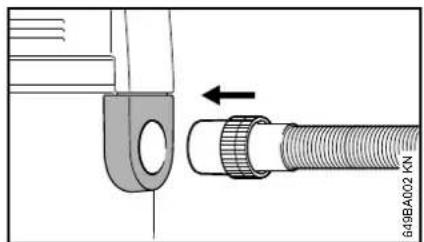

●infilare il flessibile di aspirazione nel bocchettone

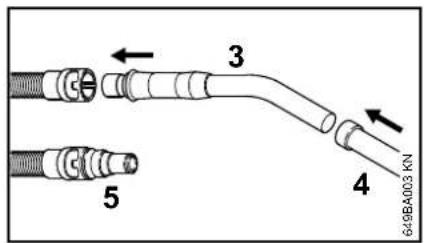

3 4 5 649BA003 KN

●infilare il tubo d'impugnatura nel manicotto del flessibile (3)
●Innestare il flessibile di aspirazione (4) sul tubo

Per allacciare altri attrezzi (per es. smerigliatrice):

- collegare un adattatore per attrezzi elettrici (5) compreso nella fornitura per SE 122 E) al flessibile di aspirazione al posto del tubo d'impugnatura

A 649BA004 KN

●Calzare il portatubo alla distanza (A) di circa 20 cm dal bordo inferiore sul tubo di aspirazione e montarlo

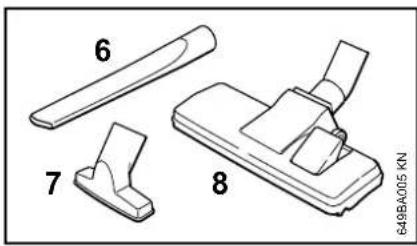

6 7 8 649BA005 KN

- Secondo l'impiego previsto dell'aspiratore, innestare sul tubo di aspirazione la bocchetta per interstizi (6), la bocchetta universale (7) oppure la bocchetta per pavimenti (8)

italiano

Collegamento elettrico dell'apparecchiatura

la tensione e la frequenza dell'apparecchiatura (ved. targhetta d'identificazione) devono coincidere con quelle della rete

La protezione minima dell'allacciamento alla rete deve essere eseguita in base a quanto stabilito dai dati tecnici – ved. "Dati tecnici".

L'apparecchiatura deve essere collegata all'alimentazione di corrente tramite un interruttore di sicurezza per correnti di guasto, che interrompe l'alimentazione appena la corrente differenziale di massa supera i 30 mA.

Il collegamento alla rete deve corrispondere alle norme IEC 60364 e alle norme in vigore nei vari paesi.

Prolunga

La prolunga deve presentare almeno le stesse caratteristiche di costruzione del cavo di collegamento dell'apparecchiatura. Badare all'identificazione del tipo di costruzione (denominazione del tipo) prevista sul cavo di collegamento.

I fili del cavo devono presentare, secondo la tensione di rete e la lunghezza del cavo, la sezione minima indicata.

Lunghezza cavo Sezione minima

220 V – 240 V:
fino a 20 m 1,5 mm	^2
da 20 m a 50 m 2,5 mm	^2

100 V - 127 V:

fino a 10 m AWG 14 / 2,0 mm ^2

da 10 m a 30 m AWG 12 / 3,5 mm ^4

Collegamento alla presa di corrente

Prima del collegamento alla rete elettrica, controllare se l'apparecchiatura è disinserita – ved. "Disinserimento dell'apparecchiatura"

- Innestare la spina di rete dell'apparecchiatura o quella della prolunga in una presa installata secondo le norme

Inserimento dell'apparecchiatura

SE 122

0 1 645BA017 KN

Posizioni dell'interruttore

Posizione 0 – aspiratore disinserito

Posizione I – aspiratore inserito

●Per inserire, spostare l'interruttore dell'apparecchiatura su I

SE 122 E

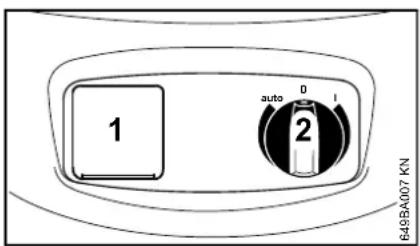

1 auto 0 1 2 648BA007 KN

Gli attrezzi elettrici possono essere allacciati alla presa dell'apparecchiatura (1). Rispettare la potenza allacciata della presa dell'apparecchiatura – ved. "Dati tecnici".

• Prima del collegamento alla presa (1), disinserire l'aspiratore e l'attrezzo elettrico da collegare
  ●L'interruttore (2) commuta l'apparecchiatura su inserimento, disinserimento o su automatico. Girando ancora l'interruttore, si imposta manualmente la forza di aspirazione.

Posizioni dell'interruttore

Posizione 0 – l'aspiratore è disinserito, la presa dell'apparecchiatura non può essere usata.
Posizione I – l'aspiratore è inserito, la presa dell'apparecchiatura non può essere usata.
Posizione auto – l'attrezzo elettrico collegato alla presa dell'apparecchiatura inserisce e disinserisce l'aspiratore mediante il dispositivo automatico di comando.
Prima di spostare l'interruttore in posizione "auto" disinserire l'apparecchio elettrico collegato.
Dopo il disinserimento il motore gira ancora per alcuni secondi per vuotare il flessibile di aspirazione.
- Per inserire: posizionare l'interruttore dell'apparecchiatura sul punto corrispondente

Impiego

Aspirazione di sostanze asciutte

! AVVERTENZA

Non aspirare sostanze infiammabili.

Prima di aspirare sostanze asciutte, montare il filtro a sacchetto nel contenitore. Questo facilita lo smaltimento del materiale aspirato. E' ugualmente possibile aspirare a secco senza il filtro.

AVVISO

Non aspirare mai senza elemento filtrante o con elemento difettoso.

Aspirazione di liquidi

! AVVERTENZA

Non aspirare liquidi infiammabili.

Prima di aspirare liquidi, togliere di regola il filtro e controllare il funzionamento del galleggiante, che interrompe la corrente quando il contenitore è pieno. Se l'aspiratore viene usato esclusivamente per l'aspirazione umida, l'elemento filtrante dovrebbe essere sostituito da un elemento speciale (a richiesta).

Dopo l'aspirazione di liquidi l'elemento filtrante è umido. Un elemento umido può intasarsi più rapidamente se si aspirano sostanze asciutte. Per questo,

prima di aspirare sostanze asciutte, si dovrebbe asciugare l'elemento filtrante o sostituirlo da un altro asciutto.

italiano

Disinserimento dell'apparecchiatura

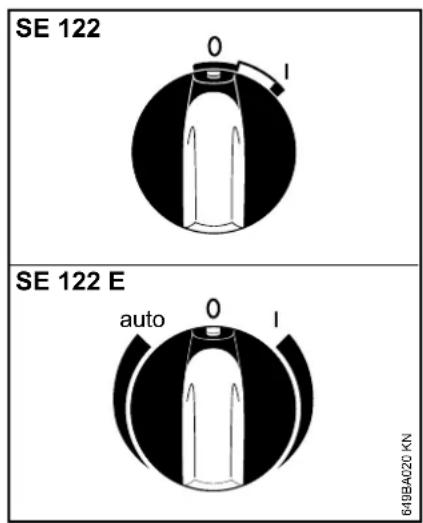

SE 122 0 I SE 122 E auto 0 I 648BA020 KN

- Posizionare l'interruttore dell'apparecchiatura su 0.

●staccare la spina dalla presa

Dopo il lavoro

●vuotare il contenitore, pulire l'aspiratore
Dopo l'aspirazione di liquidi:
- togliere la parte superiore dell'aspiratore e metterla da parte per lasciare asciugare l'elemento filtrante

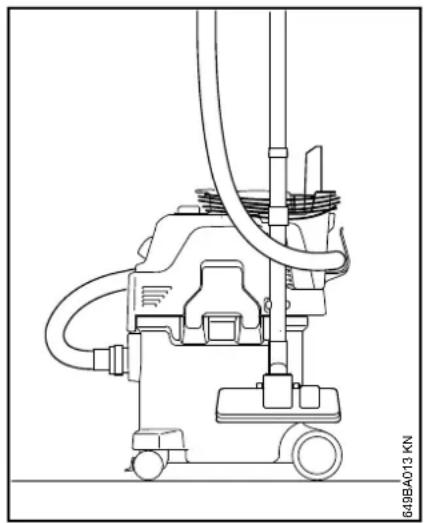

●Avvolgere il cavo di collegamento intorno all'impugnatura e il portacavo
- fissare il tubo di aspirazione, il flessibile e gli accessori agli appositi sostegni
●Conservare l'aspiratore in un ambiente asciutto e preservarlo dall'impiego non autorizzato

Svuotamento del contenitore

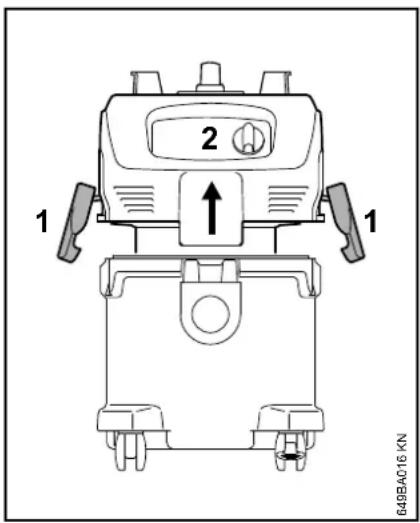

1 2 1 649BA016 KN

●Disinserire l'aspiratore
●staccare la spina dalla presa
●aprire le graffe (1)
●estrarre verticalmente verso l'alto la parte superiore dell'aspiratore (2)
Nell'aspirazione a secco senza sacchetto e in quella a umido
●vuotare il contenitore e smaltire il contenuto secondo le norme
●proseguire con "Montaggio della parte superiore dell'aspiratore"

Nell'aspirazione a secco con filtro a sacchetto

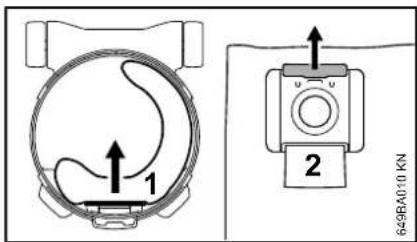

1 2 649BA0/10 KN

●Estrarre il manicotto del sacchetto (1) dal tronchetto di aspirazione e chiuderlo con il cursore (2)
- togliere con cautela il sacchetto dal contenitore e smaltirlo secondo le disposizioni di legge

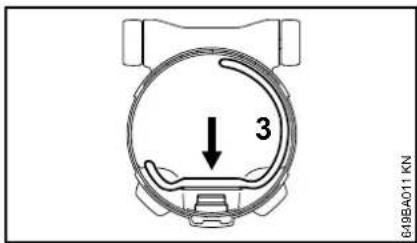

3 G49BA011 KN

●inserire il nuovo sacchetto (3) (istruzioni sul sacchetto)
- calzare il manicotto del sacchetto sul tronchetto di aspirazione fino all'arresto

applicare la parte superiore dell'aspiratore

●Pulire il bordo del contenitore
●applicare la parte superiore dell'aspiratore
- prima d'innestare il flessibile di aspirazione, pulire il manicotto e il tronchetto di aspirazione.

Pulizia dell'elemento filtrante

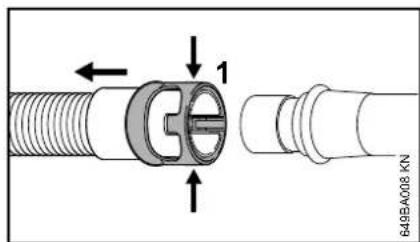

1 649BA008 KN

●Sganciare il manicotto (1) dal flessibile di aspirazione stringendolo insieme (frecce)
●Estrarre il flessibile
●inserire l'aspiratore

• Premere bene il manicotto contro il piano accanto all'interruttore – in questo modo il flessibile viene chiuso sul manicotto (ved. figura)
• premere 3 volte il pulsante di pulizia del filtro

L'elemento filtrante viene così pulito dalla polvere che vi si è depositata.

italiano

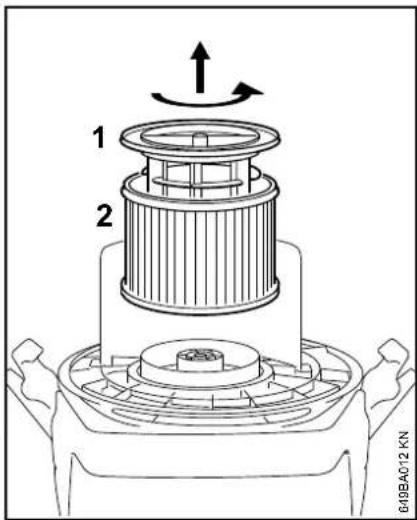

Sostituzione dell'elemento filtrante

1 2 640BA012 KN

●staccare la spina dalla presa
- togliere e capovolgere la parte superiore dell'aspiratore
●Svitare la gabbia portafiltro (1)
- estrarre l'elemento filtrante (2) e smaltirlo secondo le disposizioni di legge
●montare in ordine inverso il nuovo elemento filtrante
●controllare il funzionamento del galleggiante: girando la gabbia, il galleggiante deve muoversi facilmente
●montare la parte superiore dell'aspiratore

Non aspirare mai senza elemento filtrante o con elemento difettoso.

Istruzioni di manutenzione e cura

Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (notevole produzione di polvere ecc.) e di tempi d'impiego quotidiano più lunghi, abbreviare conformemente gli intervalli indicati.		prima di iniziare il lavoro	al termine del lavoro o quotidianamente	ogni settimana	ogni mese	in caso di guasto	in caso di danneggiamento	se necessario
Apparecchiatura completa	Controllo visivo (condizioni) X
	pulizia X
Cavo di collegamento	deve essere controllato X
	Sostituzione da parte del rivenditore ^1)						X
Interruttore	prova di funzionamento X
	Sostituzione da parte del rivenditore ^1)					X	X
Feritoie per aria di raffreddamento della carcassa motore	pulizia X
Sacchetto filtro cambio X
Elemento filtrante	pulizia X
	sostituzione X
Serbatoio svuotamento X
Viti e dadi accessibili stringere X
Adesivo per la sicurezza sostituzione X

1) STIHL consiglia il rivenditore STIHL

Ridurre al minimo l'usura ed evitare i danni

Osservando le direttive di queste Istruzioni d'uso si evita un'eccessiva usura e danni all'apparecchiatura.

L'uso, la manutenzione, la conservazione dell'apparecchiatura devono essere eseguiti fedelmente come descritto in queste Istruzioni d'uso.

L'utente è responsabile di tutti i danni causati dall'inosservanza delle avvertenze riguardanti la sicurezza, l'uso e la manutenzione, in particolare per:

• modifiche al prodotto non autorizzate da STIHL
• impiego di attrezzi o accessori non ammessi o non idonei per l'apparecchiatura, o di qualità inferiore
• uso non conforme alla destinazione dell'apparecchiatura
• impiego dell'apparecchiatura in manifestazioni competitive o in gare
• danni conseguenti all'impiego continuato dell'apparecchiatura con componenti difettosi

Lavori di manutenzione

Tutti gli interventi riportati nel capitolo „Istruzioni di manutenzione e cura“ devono essere periodicamente eseguiti. Se l'utente non può farlo di persona, deve affidarli a un rivenditore.

STIHL raccomanda di fare eseguire le operazioni di manutenzione e di riparazione solo dal rivenditore STIHL. I rivenditori STIHL vengono regolarmente aggiornati e dotati di informazioni tecniche.

Se questi lavori vengono trascurati o eseguiti non a regola d'arte, si possono verificare danni, dei quali deve rispondere l'utente stesso. Fra questi si trovano:

• danni al motore elettrico conseguenti ad una manutenzione non tempestiva o insufficiente (per es. pulizia insufficiente del condotto dell'aria di raffreddamento)
• danni causati dal collegamento elettrico sbagliato (tensione, cavi di alimentazione di sezione insufficiente)
• danni da corrosione e altri danni conseguenti a conservazione impropria
• danni all'apparecchiatura conseguenti all'uso di parti di ricambio di qualità inferiore.

Particolari soggetti a usura

Alcuni particolari dell'apparecchiatura, anche se impiegati secondo la loro destinazione, sono soggetti a normale usura, e devono essere sostituiti a tempo debito secondo il tipo e la durata dell'impiego. Ne fanno parte, fra gli altri:

- elemento filtrante, filtro a sacchetto.

Eliminazione delle anomalie di funzionamento

Anomalia: il motore non parte

Causa Rimedio

Protezione di rete scollegata controllare ed ev.collegare la protezione

Protezione sovrac- carico ha reagito Lasciare raffred- dare l'aspiratore per circa 5 min

Anomalia: il motore non funziona in automatico

Causa Rimedio

Attrezzo elettrico controllare il fun- guasto o non inne- stato correttamente dell'attrezzo elet- trico o innestare correttamente la spina

Anomalia: portata di aspirazione ridotta

Causa Rimedio

Forza di aspirazione ved. "Funziona- impostata a mano mento in su aspirazione aspirazione" troppo bassa

Filtro a sacchetto pieno ved. "Svuota- mento del contenitore"

italiano

Flessibile aspiraz. /bocchetta intasati	pulire flessibile /bocchetta	Anomalia: potenza di aspirazione assente
Elemento filtrantesporco	ved. "Pulizia dell'elemento filtrante" o"Sostituzione dell'elemento filtrante"	Causa RimedioContenitore pieno ved. "Svuota-galleggiante chiude mento del l'apertura di contenitore"aspirazione)
Guarnizione fraparte sup. dell'aspiratore e contenitoresporca o difettosa	pulire o sostituire la guarnizione

Componenti principali

1 2 3 4 5 6 7 8 9 10 11 12 13 14 14 15 16 17 18 649BA014.KN

1 Flessibile di aspirazione
2 Tubo d'impugnatura
3 Manicotto per attrezzo elettrico 1)
4 Presa elettrica 1)
5 Interruttore
6 Graffe
7 Attacco per flessibile di aspirazione
8 Rotella con fermo
9 Contenitore
10 Supporto per tubo di aspirazione
11 Pulsante di pulizia filtro
12 Impugnatura
13 Supporto tubo
14 Tubo di aspirazione
15 Bocchetta per pavimenti
16 Supporto per tubo di aspirazione
17 Bocchetta per interstizi
18 Bocchetta universale

Dati tecnici

Motore

Tensione di rete:	230 V - 240 V 100 V^2)
Frequenza: 50 Hz	50 Hz - 60 Hz^2)

Assorbimento max.: 1500 W

Assorbimento secondo

Cavo di collegamento

per presa a innesto apparecchiatura

SE 122 E: 2400 W

1100 W 3)

Potenza totale allac-

ciata SE 122 E: 3600 W

2300 W ^3)

Protezione di rete: 16 A

15 A 2)

10 A 1), 3)

Classe di protezione

SE 122: II 回

Classe di protezione

SE 122 E: I

Tipo di protezione: IP X4

1) solo AU, NZ

2) solo JP

3) nur CH

Dati di potenza

Portata max. aspiraz. aria: 3700 l/min

Depressione max.: 250 mbar

SE 122, SE 122 E

Dimensioni

Lunghezza, circa: 485 mm

Larghezza, circa: 385 mm

Altezza, circa: 600 mm

Capacità del contenitore: 30 l

Lunghezza del flessibile di aspirazione

Diametro interno: 36 mm

Peso

SE 122

Apparecchiatura: circa 10 kg

Pronto per l'impiego: circa

12,1 kg

SE 122 E

Apparecchiatura: circa 10 kg

Pronto per l'impiego: circa

12,3 kg

Valori acustici e vibratori

Livello di pressione acustica L_n secondo

EN 60704-1 a 1 m di

distanza

62 dB(A)

Valore vibratorio a_hv sul manico tubolare secondo

IEC 60335-2-69

< 2,5 m/s²

Per il livello di pressione acustica, il valore K previsto dalla direttiva

2006/42/CE è di 2 dB(A).

REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH (CE) n. 1907/2006, vedere

www.stihl.com/reach

italiano

Avvertenze per la riparazione Smaltimento

Gli utenti di questa apparecchiatura possono eseguire solo le operazioni di manutenzione e di cura descritte nelle Istruzioni d'uso. Le riparazioni più complesse devono essere eseguite solo da rivenditori.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso rivenditori STIHL. Ai quali sono regolarmente offerti corsi di aggiornamento e messe a disposizione informazioni tecniche.

Nelle riparazioni montare solo particolari autorizzati da STIHL per questa apparecchiatura o particolari tecnicamente equivalenti. Usare solo ricambi di prima qualità. Diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura.

STIHL consiglia di impiegare ricambi originali STIHL.

I ricambi originali STIHL si riconoscono dal numero di codice STIHL del ricambio, dal logo STIHL ed eventualmente dalla sigla d'identificazione del ricambio STIHL (i ricambi piccoli possono portare anche solo la sigla).

Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.

Uno smaltimento scorretto può nuocere alla salute e all'ambiente.

000B073 KN

• Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il riciclaggio.
  ●Non smaltire con i rifiuti domestici.

Dichiarazione di conformità UE

dichiara sotto la propria esclusiva responsabilità che

Tipo di costruzione: Aspiratore a umido/a se

Marchio di fabbrica: STIHL

Tipo: SE 122,

SE 122 E

Identificazione di 4774 serie:

corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE e 2014/30/UE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:

EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Documentazione tecnica conservata presso:

L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sull'apparecchiatura.

italiano

Responsabile di reparto omologazione e regolamentazione prodotti

CE

SE 122, SE 122 E

Indholdsfortegnelse

Componente principale

1 2 3 4 5 6 7 8 9 10 11 12 13 14 14 15 16 17 18 649BA014.KN
