MANUAL DE UTILIZADOR SE 122 STIHL

Instruções de serviço

Návod na obsluhu

Handleiding

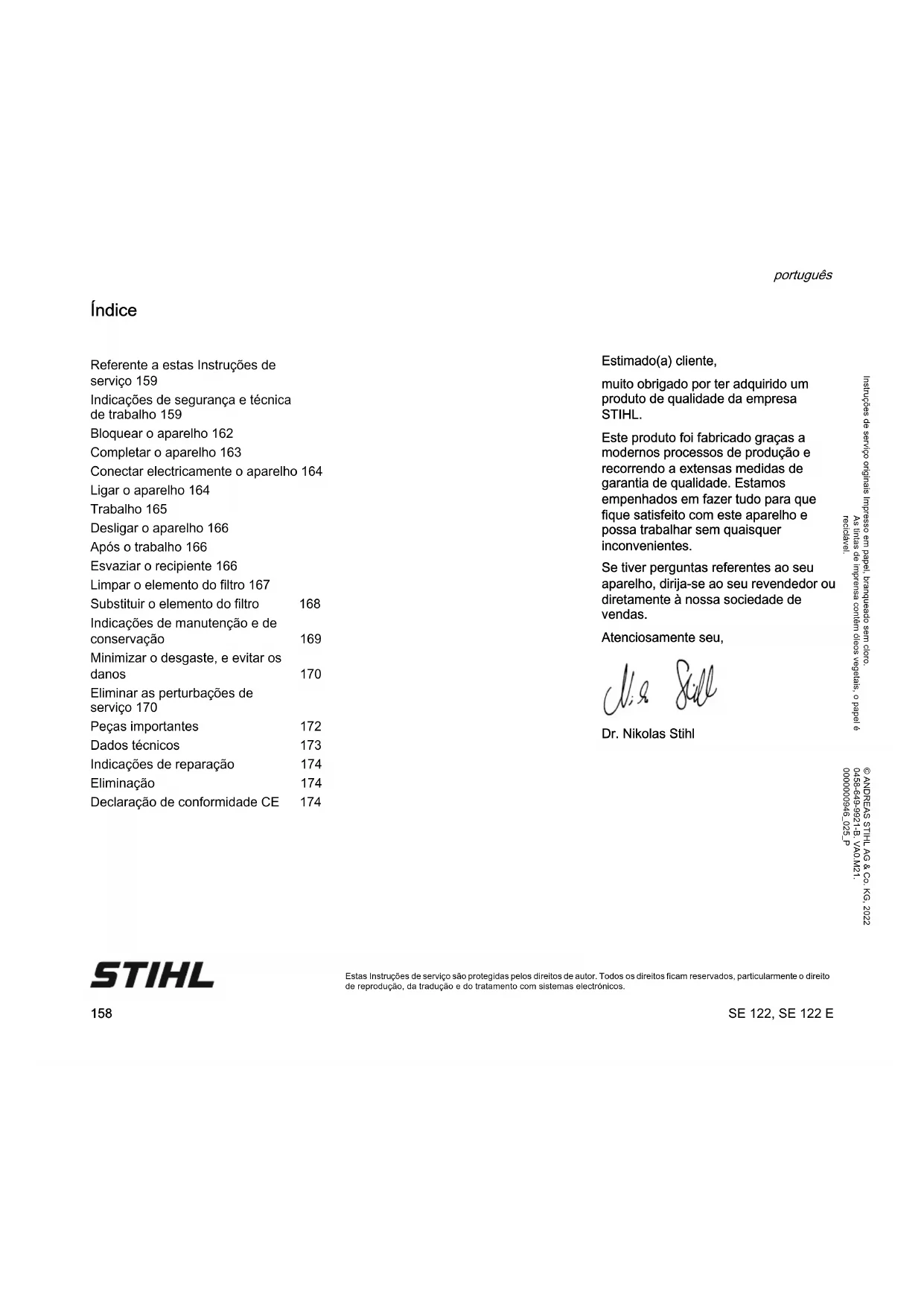

Referente a estas Instruções de serviço 159

Indicações de segurança e técnica de trabalho 159

Bloquear o aparelho 162

Completar o aparelho 163

Conectar electricamente o aparelho 164

Ligar o aparelho 164

Trabalho 165

Desligar o aparelho 166

Após o trabalho 166

Esvaziar o recipiente 166

Limpar o elemento do filtro 167

Substituir o elemento do filtro 168

Indicações de manutenção e de conservação 169

Minimizar o desgaste, e evitar os danos 170

Eliminar as perturbações de serviço 170

Peças importantes 172

Dados técnicos 173

Indicações de reparação 174

Eliminação 174

Declaração de conformidade CE 174

muito obrigado por ter adquirido um produto de qualidade da empresa STIHL.

Este produto foi fabricado graças a modernos processos de produção e recorrendo a extensas medidas de garantia de qualidade. Estamos empenhados em fazer tudo para que fique satisfeito com este aparelho e possa trabalhar sem quaisquer inconvenientes.

Se tiver perguntas referentes ao seu aparelho, dirija-se ao seu revendedor ou diretamente à nossa sociedade de vendas.

Atenciosamente seu,

Dr. Nikolas Stihl

recicilavel.

As tinitas de imperensa contem óleos vegetais, o papel e

Instructores de servicio originals impresso em papel, branqueado sem cloro.

000000946 025 P

0458-649-9921-B.VA0.M21

© ANDREAS STILL AG & CO. KG, 2022

STIHL

Estas Instruções de serviço são protegidas pelos direitos de autor. Todos os direitos ficam reservados, particularmente o direito de reprodução, da tradução e do tratamento com sistemas electrónicos.

SE 122, SE 122 E

Referente a estas Instruções de serviço

Símbolos ilustrados

Todos os símbolos ilustrados aplicados no aparelho, são explicados nestas Instruções de serviço.

Marcação de parágrafos de texto

AVISO

Atenção! Perigo de acidentes e de ferir-se para pessoas e de graves danos materiais.

INDICAÇÃO

Atenção! Danificação do aparelho ou de peças individuais.

Aperfeiçoamento técnico

A STIHL trabalha permanentemente no aperfeiçoamento de todas as máquinas e de todos os aparelhos. Por isto temos que reservar-nos o direito de modificações do volume de fornecimento em forma, técnica e equipamento.

Por isto não podem ser feitas reivindicações referentes às indicações e às ilustrações destas Instruções de serviço.

Indicações de segurança e técnica de trabalho

Este aparelho requer medidas de segurança especiais. A conexão elétrica envolve fontes de perigo especiais.

Ler com atenção todo o manual de instruções antes de colocar o aparelho pela primeira vez em funcionamento, e guardá-lo num lugar seguro para uso posterior. O desrespeito do manual de instruções pode acarretar perigo de morte.

! AVISO

• Crianças ou jovens não devem trabalhar com o aparelho. Supervisionar as crianças para assegurar que não brincam com o aparelho.
• Só passar ou emprestar o aparelho a pessoas que conheçam este modelo e o seu manuseamento – entregar sempre o manual de instruções.
• Retirar a ficha de rede da tomada – antes de efetuar qualquer trabalho no aparelho, por ex., limpeza, manutenção ou substituição de peças!

Respeitar as regulamentações nacionais em matéria de segurança, por ex., das cooperativas profissionais, da segurança social, autoridades regulamentadoras da segurança no trabalho e outras.

Quando o aparelho não estiver a ser utilizado, deve ser guardado de forma a que ninguém seja colocado em perigo. Proteger o aparelho contra acesso não autorizado, desligar a ficha da tomada.

O aparelho deve ser utilizada apenas por pessoas que receberam formação sobre a sua utilização e o manuseamento, ou que possam comprovar que conseguem usar o aparelho em segurança.

O aparelho pode ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e conhecimento, desde que sejam supervisionadas e instruídas para o trabalho seguro com o aparelho e compreendam os respetivos perigos relacionados com este.

O utilizador é responsável por acidentes ou perigos que se apresentem perante outras pessoas ou o respetivo património.

Para quem trabalha pela primeira vez com o aparelho: peça ao vendedor ou a uma outra pessoa competente que lhe explique como usar o aparelho em segurança.

Verificar se o aparelho está no estado prescrito antes de iniciar qualquer trabalho. Prestar especial atenção à linha de conexão, à ficha de rede e aos equipamentos de segurança.

Verificar regularmente se a linha de conexão apresenta sinais de danificação ou envelhecimento. Não colocar o aparelho em funcionamento se a linha de conexão não estiver em perfeito estado – perigo de morte por eletrocussão!

português

Não utilizar a linha de conexão para puxar ou transportar o aparelho.

Conectar à tomada de corrente do aparelho exclusivamente ferramentas elétricas – consultar "Ligação elétrica do aparelho" e "Ligar o aparelho".

Não utilizar aparelhos de limpeza de alta pressão para limpar o aparelho. O jato de água duro pode danificar partes do aparelho.

Nunca lavar a parte superior do aspirador com água – perigo de curto-circuito!

Acessórios e peças de reposição

Só incorporar peças ou acessórios autorizados pela STIHL para este aparelho ou peças tecnicamente similares. Em caso de dúvidas, deve ser consultado um revendedor especializado. Utilizar unicamente peças ou acessórios de alta qualidade. Caso contrário, há perigo de acidentes ou de danos no aparelho.

A STIHL recomenda a utilização de peças e acessórios originais da STIHL. Estes estão perfeitamente adaptados nas suas características ao produto e às exigências do utilizador.

Não efetuar alterações no aparelho – a segurança pode ser posta causa. A STIHL não assume qualquer responsabilidade por danos pessoais e materiais causados pela utilização de aparelhos complementares não-autorizados.

Áreas de aplicação

O aparelho é apropriado para a utilização industrial/comercial, como, por exemplo, em hotéis, escolas, hospitais, instalações industriais, lojas, escritórios, empresas de arrendamento.

Aspiração de materiais secos, não combustíveis (pó, sujidade, estilhaços de vidro, aparas, areia, etc.) e de líquidos não-inflamáveis (água suja, sumos derramados e afins)

Não aspirar materiais quentes (cinza quente, pó inflamável e explosivo, beatas de cigarro acesas, etc.), nem líquidos inflamáveis (gasolina, diluente, etc.), nem tampouco líquidos agressivos (ácidos, bases) – perigo de incêndio e/ou explosão!

O aparelho não é apropriado para aspirar qualquer tipo de pó nocivo para a saúde.

A utilização do aparelho para outras finalidades não é autorizada e pode provocar acidentes ou danos no aparelho. Não efetuar alterações no aparelho – também estas podem provocar acidentes ou danos no aparelho.

Transportar o aparelho

Para o transporte seguro dentro e em cima de veículos, imobilizar o aparelho com correias de modo a não poder tombar nem deslizar.

Não inclinar o aparelho quando existir líquido no recipiente.

Fechar todos os bloqueios no recipiente antes do transporte.

Antes do trabalho

Verificar o aparelho

- Terá de ser fácil mudar o interruptor para a posição 0

- O interruptor tem de estar na posição 0

O aparelho só deve ser operado se estiver em estado de funcionamento seguro – Perigo de acidente!

Só colocar o aparelho em funcionamento se todas as peças estiverem intactas e montadas com firmeza.

Retirar o saco do filtro, e examinar a função do flutuador antes de aspirar líquidos ou tecidos húmidos. Trabalhar sempre com o elemento filtrante colocado.

Não efetuar nenhuma alteração nos equipamentos de segurança e de operação

Conexão elétrica

Reduzir o perigo de um choque elétrico:

• A tensão e a frequência do aparelho (consulte a placa do tipo) têm que coincidir com a tensão e a frequência da rede
• Verificar se a linha de conexão, a ficha de rede e a linha de extensão estão danificadas. Linhas, embraiagens e fichas danificadas ou linhas de conexão não correspondentes às prescrições não devem ser utilizadas
• Conexão elétrica unicamente numa tomada de corrente devidamente instalada
• Só utilizar linhas de extensão que cumpram as regulamentações para o respetivo caso de aplicação.
• Isolamento da linha de conexão e da linha de extensão, ficha e acoplamento num estado impecável

Instalar devidamente a linha de conexão e a linha de extensão:

- Observar as secções transversais mínimas das linhas individuais – consultar "Conectar eletricamente o aparelho"

- Instalar e marcar a linha de conexão de tal modo que esta não possa ser danificada e que ninguém possa ser posto em perigo – perigo de tropeçar!

• A utilização de linhas de extensão não apropriadas pode ser perigosa. Utilizar unicamente as linhas de extensão autorizadas para utilização no exterior e que estão marcadas em conformidade, e que têm uma secção transversal suficiente da linha
• A ficha e o acoplamento da linha de extensão têm de estar protegidas contra projeção de água ou ser instaladas de modo a excluir o contacto com água – a ficha e o acoplamento da linha de extensão não devem encontrar-se dentro de água
• Não deixar roçar nas bordas nem em objetos afiados
• não esmagar nas fendas das portas ou das janelas
• No caso de linhas entrelaçadas – tirar a ficha de rede e desenredar os cabos
• Desenrolar os tambores dos cabos sempre por completo, para evitar o perigo de incêndio devido ao sobreaquecimento

Durante o trabalho

Tirar imediatamente a ficha de rede quando a linha de conexão está danificada – perigo de vida por um choque causado pela corrente eléctrica!

Não danificar a linha de conexão ao atravessá-la, esmagá-la, estirá-la, etc.

Não tirar a ficha de rede da tomada puxando pela linha de conexão, mas sim pela ficha de rede.

Nunca pegar na ficha de rede, na linha de conexão, na linha de extensão nem tampouco nas ligações de ficha elétricas com as mãos húmidas.

Nunca lavar os aparelhos elétricos com água – perigo de curto-circuito!

Não trabalhar debaixo de chuva, nem numa zona húmida ou muito molhada com o aspirador – perigo de eletrocussão e de curto-circuito!

Em caso de perigo iminente ou em caso de emergência – colocar o interruptor no 0.

Nunca deixar o aparelho a funcionar sem vigilância.

Não deixar o aparelho à chuva.

Operar o aparelho sempre de pé. Não cobrir o aparelho, assegurar uma ventilação suficiente do motor.

Só aspirar com um elemento filtrante não danificado.

Terminar imediatamente o trabalho caso se verifique a formação de espuma ou fugas de líquido, tirar a ficha de rede e esvaziar o recipiente.

Se o aparelho for submetido a um esforço excessivo (por ex., aplicação de força através de um golpe ou uma queda), é imprescindível verificar se está num estado de funcionamento seguro antes de continuar a trabalhar com ele – consultar também "Antes do trabalho". Verificar também a

português

operacionalidade dos equipamentos de segurança. Não continuar a utilizar, de nenhuma forma, um aparelho inseguro para o serviço. Em caso de dúvida, contactar um concessionário especializado.

Antes de abandonar o aparelho: desligar o aparelho - retirar a ficha de rede da tomada.

Depois do trabalho:

Tirar a ficha de rede da tomada

Não tirar a ficha de rede da tomada puxando pela linha de conexão, mas sim pela ficha de rede.

Limpar o pó e a sujidade do aparelho – não utilizar dissolvedores de gordura.

Manutenção e reparações

Tirar a ficha de rede da tomada de corrente antes de iniciar qualquer trabalho no aparelho.

• Utilizar unicamente as peças de reposição de alta qualidade. Senão pode existir o perigo de acidentes ou de danos no aparelho. Dirija-se a um revendedor especializado no caso de ter perguntas sobre a matéria.
• Unicamente os revendedores especializados autorizados ou os electricistas especializados qualificados devem executar os trabalhos no aparelho (por exemplo a substituição de uma linha de conexão danificada) para evitar perigos.

Limpar as peças plásticas com um pano. Detergentes ácidos podem danificar o material plástico.

Limpar as fendas de ar de refrigeração no cárter do motor em caso de necessidade.

Manter regularmente o aparelho. Só executar os trabalhos de manutenção e as reparações descritos nas Instruções de serviço. Mandar executar todos os demais trabalhos por um revendedor especializado.

A STIHL recomenda utilizar as peças de reposição originais da STIHL. Estas são adaptadas optimamente nas suas características ao aparelho e às exigências do utilizador.

A STIHL recomenda mandar efectuar os trabalhos de manutenção e as reparações unicamente pelo revendedor especializado da STIHL.

Aos revendedores especializados da STIHL são oferecidas regularmente instruções, e são postas à disposição Informações Técnicas.

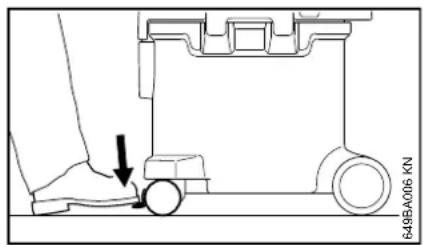

Bloquear o aparelho

Para posicionar o aparelho num sítio, pode ser posta a trava no rolo de guia.

português

Completar o aparelho

Diferentes peças de acessórios têm que ser montadas antes de colocar o aparelho pela primeira vez em funcionamento.

AVISO

Só enfiar a ficha de rede na tomada de corrente quando o aparelho é montado completamente.

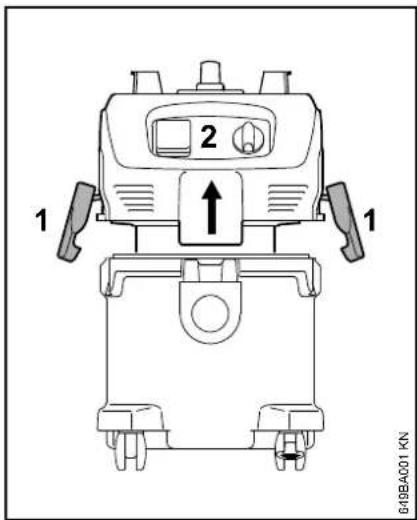

1 2 1 049BA001 KN

●Abrir os grampos (1)
●Retirar a parte superior do aspirador (2) verticalmente para cima
●Tirar o acessório do recipiente

●Enfiar a manga do saco do filtro até ao encosto na tubuladura de aspiração (vide as Instruções no saco do filtro)
- Colocar a parte superior do aspirador (2), e fechar os grampos (1) – observar para que os grampos estejam correctamente assentes

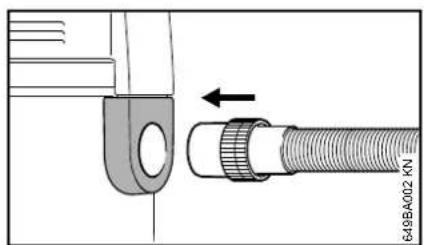

●Enfiar a mangueira de aspiração na tubuladura de aspiração

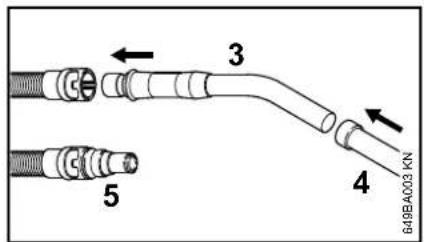

3 4 5 649BA003 KN

●Enfiar o tubo de mão (3) na manga da mangueira de aspiração
●Enfiar o tubo de aspiração (4) no tubo de mão

Para ligar outras ferramentas (por exemplo uma rectificadora):

●Ligar o adaptador para a ferramenta eléctrica (5) (incluído no SE 122 E no volume de fornecimento) na mangueira de aspiração em lugar do tubo de mão

A 649BA004 KN

●Puxar o suporte do tubo de aspiração na distância (A) de aprox. 20 cm do bordo inferior sobre o tubo de aspiração, e montá-lo

6 7 8 649BA005 KN

●Enfiar a tubeira das fendas (6), a tubeira universal (7) ou a tubeira para o soalho (8) no tubo de aspiração

português

Conectar electricamente o aparelho

A tensão e a frequência da lavadora (vide a placa do tipo) tem que coincidir com a tensão e a frequência da ligação à rede.

A protecção fusível mínima da ligação à rede tem que ser executada correspondentemente à prescrição nos Dados técnicos – vide o capítulo "Dados técnicos".

A lavadora tem que ser ligada à alimentação de tensão através de um interruptor de protecção de corrente de falha que interrompe a alimentação de corrente eléctrica quando a corrente diferencial à terra ultrapassa 30 mA.

A ligação à rede tem que corresponder a IEC 60364 e às prescrições referentes aos diferentes países.

Linha de extensão

A linha de extensão tem que cumprir na sua construção pelo menos as mesmas características que a linha de conexão na lavadora. Observar a marcação referente à construção (denominação do tipo) na linha de conexão.

Os fios na linha têm que ter a secção transversal indicada dependentemente da tensão de rede e do comprimento da linha.

Comprimento da linha	Secção transversal mínima
220 V a 240 V:
até 20 m 1,5 mm	^2
20 m a 50 m 2,5 mm	^2

100 V a 127 V:
até 10 m AWG 14 / 2,0 mm	^2
10 m a 30 m AWG 12 / 3,5 mm	^2

Ligação à tomada de corrente de rede

Controlar, antes de efectuar a ligação à alimentação de tensão, se a lavadora está desligada – vide o capítulo "Desligar a lavadora"

●Enfiar a ficha de rede da lavadora ou a ficha de rede da linha de extensão na tomada de corrente devidamente instalada

Ligar o aparelho

SE 122

0 1 645BA017 KN

Posições dos interruptores

Posição do interruptor 0 – o aspirador está desligado

Posição do interruptor I – o aspirador está ligado

- Para o ligar, girar o interruptor do aparelho para a posição I.

SE 122 E

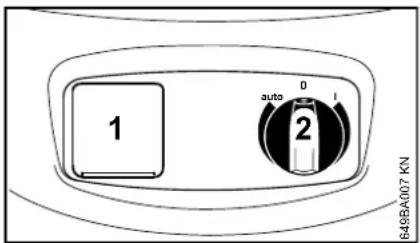

1 auto D I 2 649BA007 KN

As ferramentas eléctricas podem ser conectadas com a tomada de corrente do aparelho (1). Observar a potência de conexão da tomada de corrente do aparelho – vide o capítulo "Dados técnicos".

• Desligar o aspirador e a ferramenta eléctrica a conectar antes de conectá-los com a tomada de corrente do aparelho (1)
• O aparelho é ligado ou desligado resp. mudado para o sistema automático pelo interruptor (2). A força de aspiração é regulada manualmente ao continuar a girar o interruptor

Posições dos interruptores

Posição do interruptor 0 – o aspirador está desligado, a tomada de corrente do aparelho não pode ser utilizada.

Posição do interruptor I – o aspirador está ligado, a tomada de corrente do aparelho não pode ser utilizada.

Posição do interruptor auto – a ferramenta eléctrica conectada com a tomada de corrente do aparelho liga e desliga o aspirador através do mecanismo automático de ligação.

Desligar o aparelho eléctrico ligado antes de colocar o interruptor do aparelho na posição "auto".

O motor movimenta-se ainda durante alguns segundos depois da desligação para esvaziar a mangueira de aspiração.
- Para a ligação, girar o interruptor do aparelho para a posição correspondente do interruptor

Trabalho

Aspirar materiais sólidos

AVISO

Os materiais combustíveis não devem ser aspirados.

O saco do filtro deveria ser inserido no recipiente antes de aspirar materiais sólidos. Por isto, o material aspirado pode ser eliminado facilmente. Uma aspiração de sólidos sem saco do filtro também é possível.

INDICAÇÃO

Nunca aspirar sem elemento do filtro nem com o elemento do filtro danificado.

Aspirar líquidos

AVISO

Os materiais combustíveis não devem ser aspirados.

Retirar sempre o saco do filtro antes de aspirar líquidos, e controlar a função do flutuador. O flutuador interrompe a corrente de ar quando o recipiente está cheio. O elemento do filtro deveria ser substituído por um elemento do filtro especial (acessório especial) quando o aspirador é utilizado exclusivamente para aspirar líquidos.

O elemento do filtro é húmido depois de ter aspirado líquidos. Um elemento do filtro húmido pode tapar-se mais rapidamente quando são aspirados

materiais secos. O elemento do filtro deveria estar seco por esta razão antes de aspirar sólidos, ou ser substituído por um elemento do filtro seco.

português

Desligar o aparelho

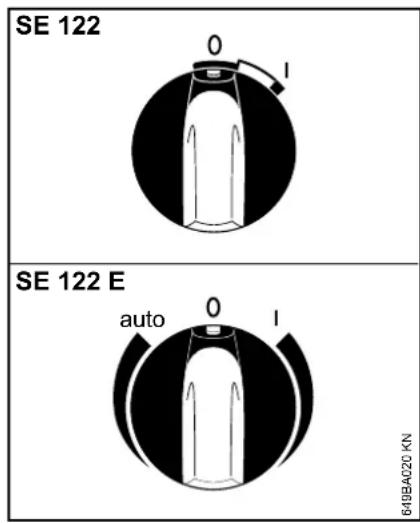

SE 122 0 I SE 122 E auto 0 I 649BA020 KN

● Girar o interruptor do aparelho para a posição 0.

●Tirar a ficha de rede da tomada de corrente

Após o trabalho

• Esvaziar o recipiente, limpar o aspirador
  Despois de ter aspirado líquidos:
• Depositar separadamente a parte superior do aspirador para que o elemento do filtro possa secar-se

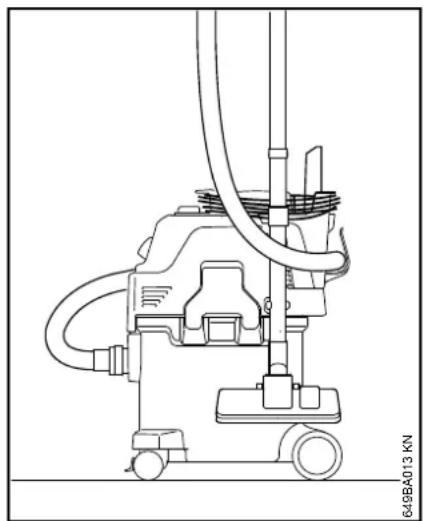

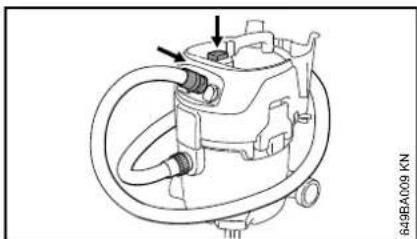

●Enrolar a linha de conexão à volta do cabo e do suporte

●Fixar o tubo de aspiração, a mangueira de aspiração e os acessórios nos dispositivos de fixação previstos para esta finalidade

●Guardar o aspirador num lugar seco, e protegê-lo contra a utilização não autorizada

Esvaziar o recipiente

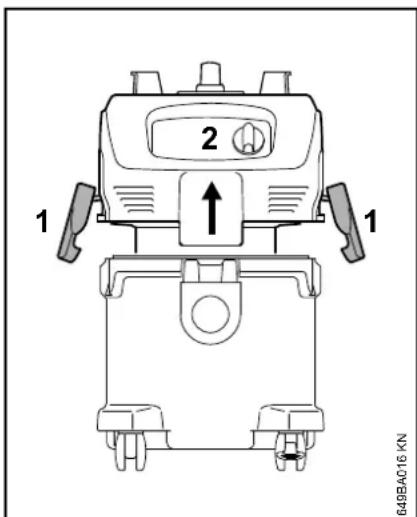

1 2 1 649BA016 KN

●Desligar o aspirador
●Tirar a ficha de rede da tomada de corrente
●Abrir os grampos (1)
●Retirar a parte superior do aspirador (2) verticalmente para cima

Durante a aspiração de sólidos sem saco do filtro e durante a aspiração de líquidos

- Esvaziar o recipiente, e eliminar devidamente o conteúdo

●Continuação por: Colocar a parte superior do aspirador

Durante a aspiração de sólidos com saco do filtro

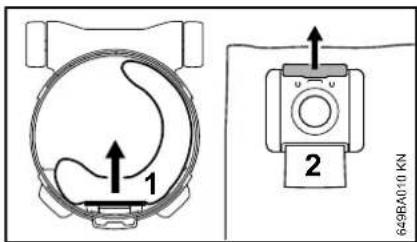

1 2 649BA0/10 KN

●Tirar a manga do saco do filtro (1) da tubuladura de aspiração, e fechá-la com a corrediça (2)
- Tirar cuidadosamente o saco do filtro do recipiente, e eliminá-lo conforme as prescrições legais

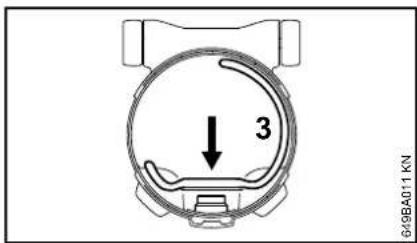

6/9BA011 KN

●Inserir um novo saco do filtro (3) (Instruções no saco do filtro)
●Enfiar a manga do saco do filtro na tubuladura de aspiração até ao encosto

Colocar a parte superior do aspirador

●Limpar o bordo do recipiente
●Colocar a parte superior do aspirador
●Limpar a manga e a tubuladura de aspiração antes de enfiar a mangueira de aspiração

Limpar o elemento do filtro

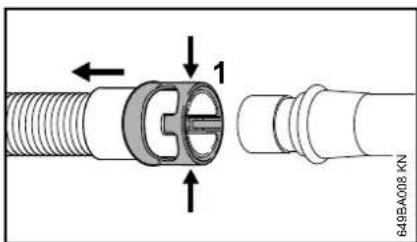

1 648BA008 KN

• Desbloquear a manga (1) da mangueira de aspiração ao comprimí-la (setas)
  ●Retirar a mangueira de aspiração
  ●Ligar o aspirador

• Puxar firmemente a manga contra a superfície plana ao lado do interruptor – a mangueira de aspiração na manga é fechada por isto (como na ilustração)
  ●Premir três vezes o botão da limpeza do filtro

O elemento do filtro é limpo ao mesmo tempo do pó depositado.

português

Substituir o elemento do filtro

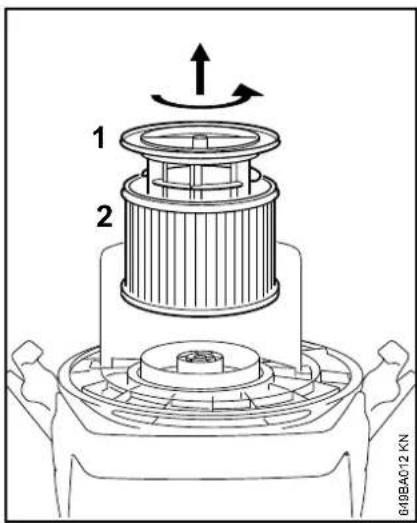

1 2 649BA012 KN

●Tirar a ficha de rede da tomada de corrente
●Retirar a parte superior do aspirador, e virá-la
●Desatarraxar o cesto de apoio do filtro (1)
●Retirar o elemento do filtro (2), e eliminá-lo conforme as prescrições legais
●Aplicar o novo elemento do filtro na sequência inversa
●Controlar a função do flutuador: O flutuador tem que movimentar-se com facilidade quando o cesto de apoio do filtro é virado
●Aplicar a parte superior do aspirador

INDICAÇÃO

Nunca aspirar sem elemento do filtro nem com o elemento do filtro danificado.

Indicações de manutenção e de conservação

As indicações referem-se às condições de utilização normais. Em condições mais adversas (forte queda de neve, etc.) e longos períodos de trabalho diários, reduzir os intervalos indicados em conformidade.		antes de iniciar o trabalho	após o fim do trabalho ou diariamente	semanalmente	mensalmente	em caso de avaria	no caso de danos	em caso de necessidade
Aparelho completo	Controlo visual (estado) X
	limpar X
Cabo de ligação	a verificar X
	Substituição pelo revendedor especializado 1)						X
Interruptor	Controlo do funcionamento X
	Substituição pelo revendedor especializado 1)					X	X
Rasgos de ar de refrigeração na carcaça do motor	Limpar X
Saco para aspirador Substituir X
Elemento filtrante	Limpar X
	Substituir X
Recipiente Esvaziar X
Parafusos e porcas que sejam acessíveis reapertar	X
Autocolante de segurança Substituir X

1) A STIHL recomenda o revendedor especializado da STIHL

português

Minimizar o desgaste, e evitar os danos

A observação das prescrições destas Instruções de serviço evita um desgaste excessivo e danos no aparelho.

A utilização, a manutenção e a armazenagem do aparelho têm que ser efectuadas com tanto cuidado como descrito nestas Instruções de serviço.

O próprio utilizador responsabiliza-se por todos os danos causados pela não-observação das indicações de segurança, manejo e manutenção. Isto é sobretudo válido para:

• Modificações no produto não autorizadas pela STIHL
• A utilização de ferramentas ou acessórios que não são autorizados, nem apropriados ou de menor qualidade
• A utilização do aparelho não conforme o previsto
• A utilização do aparelho durante competições de desporto ou de concursos
• Danos consecutivos devido à utilização do aparelho com peças defeituosas

Trabalhos de manutenção

Todos os trabalhos mencionados no capítulo „Indicações de manutenção e de conservação“ têm que ser efectuados regularmente. Quando o próprio utilizador não pode efectuar estes trabalhos de manutenção, tem que encarregar um revendedor especializado.

A STIHL recomenda mandar efectuar os trabalhos de manutenção e as reparações unicamente no revendedor especializado da STIHL. Aos revendedores especializados da STIHL são oferecidos regularmente cursos, e são postas Informações Técnicas à sua disposição.

Se estes trabalhos não forem efectuados ou efectuados impropriamente, podem apresentar-se danos pelos quais o próprio utilizador tem de responsabilizar-se. Trata-se entre outros dos danos seguintes:

• Danos no motor eléctrico devido a uma manutenção não realizada a tempo ou insuficientemente efectuada (por exemplo uma limpeza insuficiente da condução do ar de refrigeração)
• Danos causados por uma conexão eléctrica errada (tensão, linhas insuficientemente dimensionadas)
• Danos causados pela corrosão e outros danos consecutivos devido à uma armazenagem não adequada
• Danos no aparelho devido à utilização de peças de reposição de qualidade inferior

Peças de desgaste

Algumas peças do aparelho a motor são submetidas a um desgaste normal mesmo quando são utilizadas conforme o previsto, e têm que ser substituídas a tempo, consoante o tipo e o período de emprego. Entre outros se trata das peças seguintes:

- Elemento do filtro, saco do filtro

Eliminar as perturbações de serviço

Perturbação: O motor não arranca

Causa Solução

O dispositivo de segurança de rede está desligado

Controlar resp. ligar o dispositivo de segurança de rede

A protecção contra sobrecargas reagiu

Deixar arrefecer o aspirador durante aprox. 5 minutos

Perturbação: O motor não funciona no serviço automático

Causa Solução

A ferramenta eléctrica está defeituosa ou não está inserida correctamente

Verificar se a ferramenta eléctrica funciona bem resp. inserir correctamente a ficha

Perturbação: Capacidade de aspiração reduzida

Causa Solução

A força de aspiração é regulada manualmente numa capacidade de aspiração demasiado pequena

Vide o capítulo "Serviço de aspiração"

O saco do filtro está Vide o capítulo cheio "Esvaziar o recipiente"

português

Mangueira de aspiração / Tubeira entupida	Limpar a man-gueira de aspiração / tubeira
Elemento do filtro sujo	Vide o capítulo "Limpar o elemento do filtro" resp. "Substituir o elemento do filtro"

A junta de vedação Limpar resp. subsentre a parte supe- tituir a junta de rior do aspirador e o vedação recipiente está suja ou defeituosa

Perturbação: Nenhuma capacidade de aspiração durante a aspiração de líquidos

Causa Solução

Recipiente cheio (o flutuador fecha a abertura de aspiração)

Vide o capítulo "Esvaziar o recipiente"

Peças importantes

1 2 3 4 5 6 7 8 9 10 11 12 13 14 14 15 16 17 18 649BA014.KN

1 Mangueira de aspiração
2 Tubo de mão
3 Manga para a ferramenta eléctrica 1)
4 Tomada de corrente para o aparelho ^1)
5 Interruptor
6 Grampo
7 União da mangueira de aspiração
8 Rolo com travão de estacionamento
9 Recipiente
10 Suporte do tubo de aspiração
11 Botão Limpeza do filtro
12 Cabo da mão
13 Suporte da mangueira
14 Tubo de aspiração
15 Tubeira para o soalho
16 Suporte do tubo de aspiração
17 Tubeira das fendas
18 Tubeira universal

Dados técnicos
Motor

Tensão nominal:	230 V a 240 V100 V ^2)
Frequência: 50 Hz
	50 Hz a 60 Hz ^2)
Absorção de potênciamáx.: 1500 W
Absorção de potênciasegundo
EN 60335-2-69:	1200 W
Potência de conexãopara a tomada de cor-rente do aparelho
SE 122 E: 2400 W
	1100 W ^3)
Potência de conexãocompleta SE 122 E: 3600 W
	2300 W ^3)
Protecção fusível derede: 16 A
	15 A ^2)
	10 A ^1), 3)
Classe de protecção
SE 122: II ☐
Classe de protecção
SE 122 E: I
Tipo de protecção: IP X4
^1) só para AU, NZ
^2) só para JP
^3) só para CH

Dados de potência

Capacidade máxima de aspiração de ar: 3700 l/min

Depressão máxima: 250 mbar

Medidas

Comprimento aprox.: 485 mm
Largura aprox.: 385 mm
Altura máx.: 600 mm
Volume do recipiente:	30 l
Comprimento da man-gueira de aspiração	3 m
Diâmetro interno:	36 mm

Peso

SE 122

Aparelho:	aprox. 10 kg
Pronto para entrar em funcionamento:	aprox. 12,1 kg
SE 122 E
Aparelho:	aprox. 10 kg
Pronto para entrar em funcionamento:	aprox. 12,3 kg

Valores sonoros e valores de vibração

Nível da pressão sonora L_p segundo EN 60704-1numa distância de 1 m	62 dB(A)
Valor de vibração a_hv notubo manual segundoIEC 60335-2-69	< 2,5 m/s ^2

O valor-K segundo a diretiva 2006/42/CE é de 2 dB(A) para o nível de pressão acústica.

REACH

REACH designa um regulamento da CE para registar, avaliar e autorizar produtos químicos.

Informações com vista ao cumprimento do regulamento REACH (CE) N.º 1907/2006:

www.stihl.com/reach

Indicações de reparação Eliminação

Os utilizadores deste aparelho devem unicamente efectuar os trabalhos de manutenção e de conservação descritos nestas Instruções de serviço. As demais reparações devem unicamente ser efectuadas pelos revendedores especializados.

A STIHL recomenda mandar efectuar os trabalhos de manutenção e as reparações unicamente pelo revendedor especializado da STIHL. Aos revendedores especializados da STIHL são oferecidas regularmente instruções, e são postas à disposição Informações técnicas.

Durante as reparações, aplicar unicamente as peças de reposição autorizadas pela STIHL para este aparelho, ou as peças tecnicamente similares. Utilizar unicamente as peças de reposição de alta qualidade. Senão pode existir o perigo de acidentes ou de danos no aparelho.

A STIHL recomenda utilizar as peças de reposição originais da STIHL.

As peças de reposição originais da STIHL podem ser reconhecidas pelo número da peça de reposição da STIHL, pelo emblema STIHL ^® e eventualmente pelo símbolo para as peças de reposição da STIHL G_® (o símbolo também pode estar só em pequenas peças).

É possível obter informações sobre a eliminação junto da administração local ou num concessionário especializado da STIHL.

Uma eliminação incorreta pode causar danos para a saúde e o ambiente.

000BA073 KN

• Entregar os produtos STIHL, incluindo a embalagem, de acordo com as normas locais, num local de recolha adequado para valorização de resíduos.
• Não eliminar juntamente com o lixo doméstico.

Declaração de conformidade CE

declara, sob sua inteira responsabilidade, que

Construção: Aspirador para

líquidos/sólidos

Marca: STIHL

Tipo: SE 122,

SE 122 E

Identificação de série: 4774

está em conformidade com todas as disposições aplicáveis das

Diretivas 2011/65/UE, 2006/42/CE e 2014/30/UE, e foi desenvolvida e

fabricada de acordo com as versões das seguintes normas válidas na data de fabrico:

EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-69,

EN 55014-1, EN 55014-2,

EN 61000-3-2, EN 61000-3-3

Conservação da documentação técnica:

O ano de construção, o país de produção e o número da máquina estão indicados no aparelho.

português

Chefe do departamento de regulação e autorização de produtos

CE

SE 122, SE 122 E

Obsah
