BEDIENUNGSANLEITUNG SE 122 STIHL

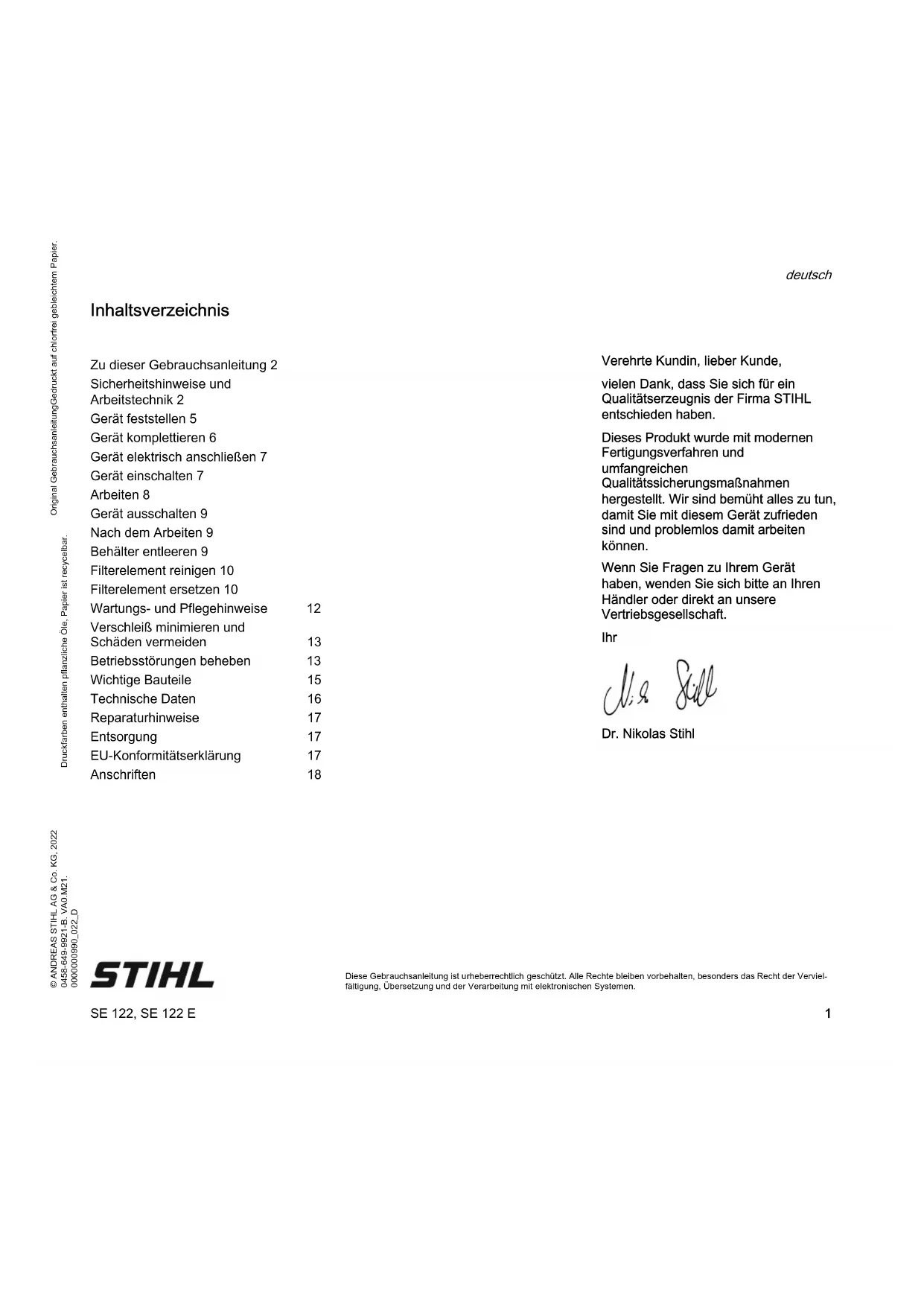

Zu dieser Gebrauchsanleitung 2

Sicherheitshinweise und

Arbeitstechnik 2

Gerät feststellen 5

Gerät komplettieren 6

Gerät elektrisch anschließen 7

Gerät einschalten 7

Arbeiten 8

Gerät ausschalten 9

Nach dem Arbeiten 9

Behälter entleeren 9

Filterelement reinigen 10

Filterelement ersetzen 10

Wartungs- und Pflegehinweise 12

Verschleiß minimieren und

Schäden vermeiden 13

Betriebsstörungen beheben 13

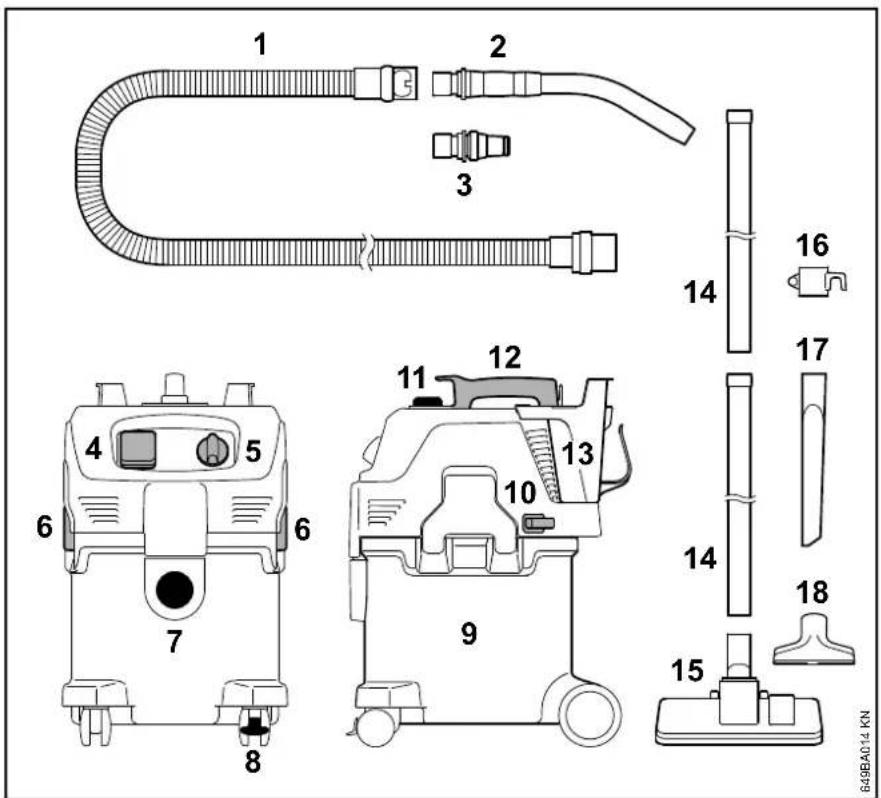

Wichtige Bauteile 15

Technische Daten 16

Reparaturhinweise 17

Entsorgung 17

EU-Konformitätserklärung 17

Anschriften 18

STIHL

SE 122, SE 122 E

deutsch

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind bei diesem Gerät nötig. Der Stromanschluss eröffnet besondere Gefahrenquellen.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

WARNUNG

• Kinder oder Jugendliche dürfen nicht mit dem Gerät arbeiten. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Gerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.
• Vor allen Arbeiten am Gerät, z. B. Reinigung, Wartung, Austausch von Teilen – Netzstecker ziehen!

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wird das Gerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzstecker ziehen.

Das Gerät darf nur von Personen benutzt werden, die in dessen Benutzung und Handhabung unterwiesen sind, oder den Nachweis erbringen, dass sie das Gerät sicher bedienen können.

Das Gerät kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie beaufsichtigt und für den sicheren Umgang mit dem Gerät eingewiesen wurden um die damit verbundenen Gefahren zu verstehen.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht.

Vor jedem Arbeitsbeginn Gerät auf vorschriftsmäßigen Zustand prüfen. Besonders auf Anschlussleitung, Netzstecker und Sicherheitseinrichtungen achten.

Anschlussleitung regelmäßig auf Anzeichen einer Verletzung oder Alterung untersuchen. Gerät mit nicht einwandfreier Anschlussleitung nicht in Betrieb nehmen – Lebensgefahr durch Stromschlag!

Anschlussleitung nicht zum Ziehen oder Transportieren des Gerätes verwenden.

An die Gerätesteckdose nur Elektrowerkzeuge anschließen – siehe "Gerät elektrisch anschließen" und "Gerät einschalten".

Zum Reinigen des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Saugeroberteil niemals mit Wasser abspritzen – Kurzschlussgefahr!

Zubehör und Ersatzteile

Nur solche Teile oder Zubehöre anbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Einsatzbereiche

Das Gerät ist für die gewerbliche Nutzung geeignet, wie z. B. in Hotels, Schulen, Krankenhäusern, Industrie, Läden, Büros, Vermietergeschäften.

Aufsaugen trockener, nicht brennbarer Materialien (Staub, Schmutz, Glassplitter, Späne, Sand etc.) und nicht brennbarer Flüssigkeiten (Schmutzwasser, verschüttete Säfte u. ä.)

Weder heiße Materialien (heiße Asche, brennbare explosive Stäube, glimmende Zigarettenstummel etc.), noch feuergefährliche Flüssigkeiten (Benzin, Verdünnung etc.), sowie aggressive Flüssigkeiten (Säuren, Laugen) saugen – Brand- bzw. Explosionsgefahr!

Das Gerät ist nicht für das Saugen gesundheitsgefährdender Stäube geeignet.

Der Einsatz des Gerätes für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen. Keine Änderungen am Gerät vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen.

Gerät transportieren

Zum sicheren Transport in und auf Fahrzeugen das Gerät rutsch- und kippsicher mit Bändern befestigen.

Gerät nicht kippen, wenn sich Flüssigkeit im Behälter befindet.

Vor dem Transport alle Verriegelungen am Behälter schließen.

Vor dem Arbeiten

Gerät prüfen

• Schalter muss sich leicht auf 0 betätigen lassen
  – Schalter muss sich in Stellung 0 befinden

Das Gerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt und fest montiert sind.

Vor dem Aufsaugen von Flüssigkeiten oder nassen Stoffen Filtersack entfernen und die Funktion des Schwimmers überprüfen. Immer mit Filterelement arbeiten.

Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

Elektrischer Anschluss

Stromschlaggefahr vermindern:

• Spannung und Frequenz des Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen
• Anschlussleitung, Netzstecker und Verlängerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden

deutsch

– elektrischer Anschluss nur an einer vorschriftsmäßig installierten Steckdose
- Nur Verlängerungsleitungen verwenden, die den Vorschriften für den jeweiligen Anwendungsfall entsprechen.
- Isolierung von Anschluss- und Verlängerungsleitung, Stecker und Kupplung in einwandfreiem Zustand

Anschluss- und Verlängerungsleitung sachgemäß verlegen:

• Mindestquerschnitte der einzelnen Leitungen beachten – siehe "Gerät elektrisch anschließen"
• Anschlussleitung so verlegen und kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann – Stolpergefahr!
• Die Verwendung ungeeigneter Verlängerungsleitungen kann gefährlich sein. Nur Verlängerungsleitungen verwenden, die für den Außeneinsatz zugelassen und entsprechend gekennzeichnet sind, sowie einen ausreichenden Leitungsquerschnitt haben
• Stecker und Kupplung der Verlängerungsleitung müssen spritzwassergeschützt sein oder so verlegt werden, dass sie nicht mit Wasser in Berührung kommen können – Stecker und Kupplung der Verlängerungsleitung dürfen nicht im Wasser liegen

• nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen

• nicht durch Türritzen oder Fensterspalten quetschen

• bei verschlungenen Leitungen – Netzstecker ziehen und Kabel entwirren
• Kabeltrommeln immer ganz abwickeln, um Brandgefahr durch Überhitzung zu vermeiden

Während der Arbeit

Bei Beschädigung der Anschlussleitung sofort den Netzstecker ziehen – Lebensgefahr durch Stromschlag!

Anschlussleitung nicht durch Überfahren, Quetschen, Zerren usw. beschädigen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Netzstecker, Anschluss- und Verlängerungsleitung, sowie elektrische Steckverbindungen nur mit trockenen Händen anfassen.

Elektrogeräte niemals mit Wasser abspritzen – Kurzschlussgefahr!

Nicht bei Regen und auch nicht in nasser oder sehr feuchter Umgebung mit dem Staubsauger arbeiten – Stromschlag- und Kurzschlussgefahr!

Bei drohender Gefahr bzw. im Notfall – Schalter 0 stellen.

Gerät niemals unbeaufsichtigt laufen lassen.

Gerät nicht im Regen stehen lassen.

Gerät nur stehend betreiben. Gerät nicht abdecken, auf ausreichende Motorbelüftung achten.

Nur mit unbeschädigtem Filterelement saugen.

Bei Schaumentwicklung oder austretender Flüssigkeit Arbeit sofort beenden, Netzstecker ziehen und Behälter entleeren.

Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Arbeiten". Auch die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Vor dem Verlassen des Gerätes: Gerät ausschalten – Netzstecker ziehen.

Nach der Arbeit

Netzstecker aus der Steckdose ziehen

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Gerät von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.

Wartung und Reparaturen

WARNUNG

Vor allen Arbeiten am Gerät: Netzstecker aus der Steckdose ziehen.

• Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
• Arbeiten am Gerät (z. B. das Ersetzen einer beschädigten Anschlussleitung) dürfen nur von autorisierten Fachhändlern oder qualifizierten Elektro-Fachkräften ausgeführt werden, um Gefährdungen zu vermeiden.

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Kühluftschlitze im Motorgehäuse bei Bedarf reinigen.

Gerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

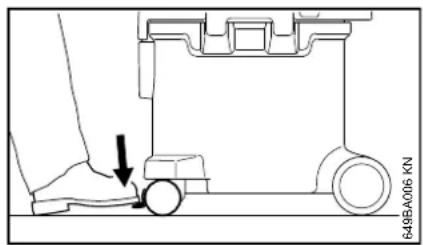

Gerät feststellen

Um das Gerät an einem Ort zu positionieren, kann an dem Lenkroller der Feststeller eingelegt werden.

deutsch

Gerät komplettieren

Vor der ersten Inbetriebnahme müssen bei den Geräten verschiedene Zubehörteile montiert werden.

WARNUNG

Netzstecker erst in die Steckdose stecken, wenn das Gerät komplett montiert ist.

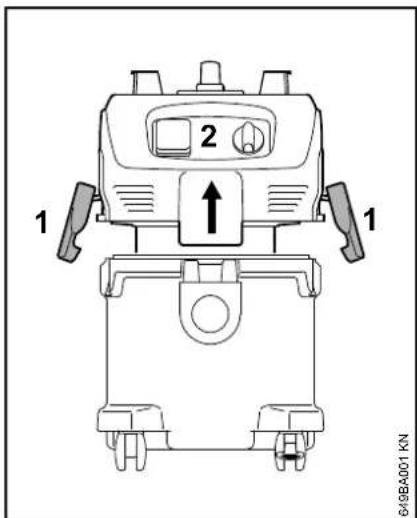

1 2 1 6/9BA001 KN

●Klammern (1) öffnen
●Saugeroberteil (2) senkrecht nach oben abnehmen
●Zubehör aus dem Behälter nehmen
●Filtersackmuffe bis zum Anschlag auf den Saugstutzen stecken (siehe Anleitung auf dem Filtersack)
●Saugeroberteil (2) aufsetzen und Klammern (1) schließen – auf korrekten Sitz der Klammern achten

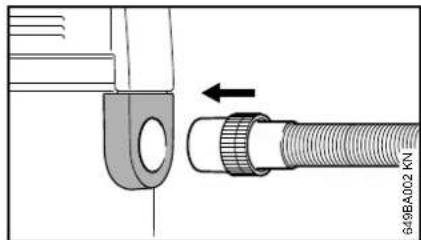

●Saugschlauch in den Saugstutzen stecken

3 4 5 649BA003 KN

●Handrohr (3) in die Muffe des Saugschlauches stecken
●Saugrohr (4) auf das Handrohr stecken

Zum Anschluss anderer Werkzeuge (z. B. Schleifmaschine):

- Adapter für Elektrowerkzeug (5) (bei SE 122 E im Lieferumfang enthalten) am Saugschlauch anstelle des Handrohres anschließen

649BA004 KN A

●Saugrohrhalter im Abstand (A) von ca. 20 cm von der Unterkante über das Saugrohr schieben und montieren

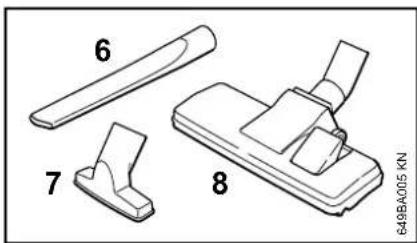

6 7 8 640BA005 KN

- Je nach Einsatz des Saugers Fugendüse (6), Universaldüse (7) oder Bodendüse (8) auf das Saugrohr stecken

Gerät elektrisch anschließen

Spannung und Frequenz des Gerätes (siehe Typenschild) muss mit Spannung und Frequenz des Netzanschlusses übereinstimmen.

Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführt sein – siehe "Technische Daten".

Das Gerät muss an die Spannungsversorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA überschreitet.

Der Netzanschluss muss IEC 60364 sowie den länderbezogenen Vorschriften entsprechen.

Verlängerungsleitung

Die Verlängerungsleitung muss von ihrer Bauart her mindestens die gleichen Eigenschaften erfüllen wie die Anschlussleitung am Gerät. Kennzeichnung zur Bauart (Typbezeichnung) an der Anschlussleitung beachten.

Die Adern in der Leitung müssen, abhängig von Netzspannung und Leitungslänge, den aufgeführten Mindestquerschnitt haben.

Leitungslänge Mindestquerschnitt

220 V – 240 V:
bis 20 m 1,5 mm	^2
20 m bis 50 m 2,5 mm	^2

SE 122, SE 122 E

100 V – 127 V:
bis 10 m AWG 14 / 2,0 mm	^2
10 m bis 30 m AWG 12 / 3,5 mm	^2

Anschluss an die Netzsteckdose

Vor Anschluss an die Spannungsversorgung prüfen, ob Gerät ausgeschaltet ist – siehe "Gerät ausschalten"

- Netzstecker des Gerätes oder Netzstecker der Verlängerungsleitung in vorschriftsmäßig installierte Steckdose stecken

Gerät einschalten

SE 122

0 1 645BA017 KN

Schalterstellungen

Schalterstellung 0 – Sauger ist ausgeschaltet

Schalterstellung I – Sauger ist eingeschaltet

●Zum Einschalten Geräteschalter auf Stellung I drehen

SE 122 E

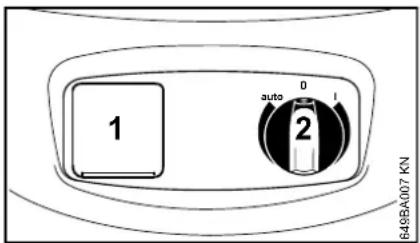

1 auto D I 2 649BA007 KN

Elektrowerkzeuge können an die Gerätesteckdose (1) angeschlossen werden. Anschlussleistung der Gerätesteckdose beachten – siehe "Technische Daten".

deutsch

●Vor Anschluss an die Gerätesteckdose (1) den Sauger und das anzuschließende Elektrowerkzeug ausschalten
- Mit dem Schalter (2) wird das Gerät ein- oder aus- bzw. auf Automatik geschaltet. Durch Weiterdrehen des Schalters wird die Saugkraft manuell eingestellt

Schalterstellungen

Schalterstellung 0 – Sauger ist ausgeschaltet, die Gerätesteckdose kann nicht genutzt werden.
Schalterstellung I – Sauger ist eingeschaltet, die Gerätesteckdose kann nicht genutzt werden.
Schalterstellung auto – das an der Gerätesteckdose angeschlossene Elektrowerkzeug schaltet den Sauger über die Einschaltautomatik ein und aus.
Das angeschlossene Elektrogerät ausschalten, bevor der Geräteschalter in Stellung "auto" gebracht wird.
Nach dem Ausschalten läuft der Motor noch einige Sekunden nach, um den Saugschlauch zu entleeren.
●Zum Einschalten Geräteschalter auf auf die entsprechende Schalterstellung drehen

Arbeiten

Trockene Stoffe saugen

WARNING

Brennbare Stoffe dürfen nicht aufgesaugt werden.

Vor dem Aufsaugen trockener Stoffe sollte der Filtersack im Behälter eingelegt sein. Das aufgesaugte Material ist dadurch einfach zu entsorgen. Trockensaugen ohne Filtersack ist ebenfalls möglich.

HINWEIS

Nie ohne, oder mit beschädigtem Filterelement saugen.

Flüssigkeiten saugen

WARNING

Brennbare Flüssigkeiten dürfen nicht aufgesaugt werden.

Vor dem Aufsaugen von Flüssigkeiten grundsätzlich den Filtersack entfernen und Schwimmerfunktion prüfen. Der Schwimmer unterbricht den Luftstrom, wenn der Behälter voll ist. Wird der Sauger ausschließlich für Nass-Saugen eingesetzt, sollte das Filterelement durch ein spezielles Filterelement (Sonderzubehör) ersetzt werden.

Nach dem Aufsaugen von Flüssigkeiten ist das Filterelement feucht. Ein feuchtes Filterelement kann sich schneller zusetzen, wenn trockene Stoffe

aufgesaugt werden. Aus diesem Grund sollte das Filterelement vor dem Trockensaugen getrocknet, oder durch ein trockenes Filterelement ersetzt werden.

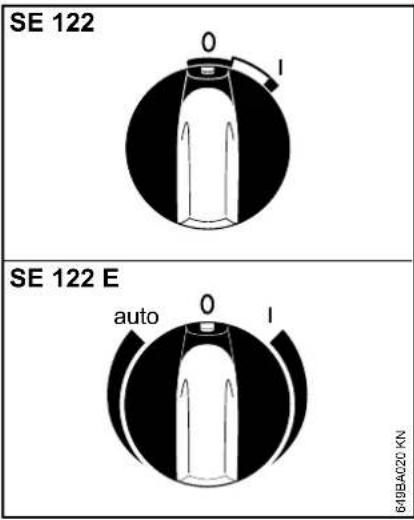

Gerät ausschalten

SE 122 0 I SE 122 E auto 0 I 649BAQ20 KN

• Geräteschalter auf Stellung 0 drehen
  ●Netzstecker aus der Steckdose ziehen

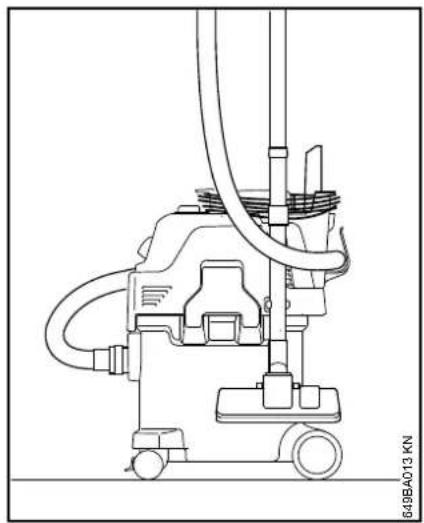

Nach dem Arbeiten

●Behälter entleeren, Sauger reinigen nach dem Saugen von Flüssigkeiten:
●Saugeroberteil getrennt abstellen, damit das Filterelement trocknen kann

●Anschlussleitung um Griff und Halter aufwickeln
●Saugrohr, Saugschlauch und Zubehör an den dafür vorgesehenen Halterungen befestigen
●Sauger in einem trockenen Raum aufbewahren und vor unbefugter Benutzung schützen

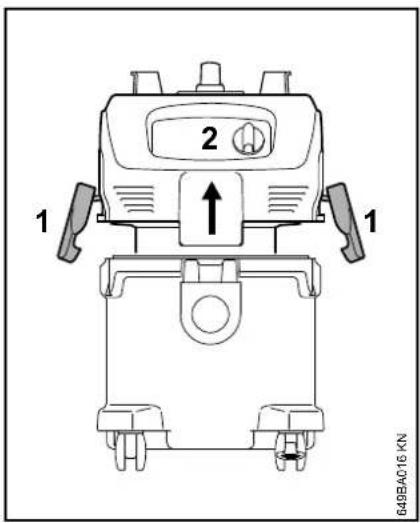

Behälter entleeren

1 2 1 649BA016 KN

●Sauger ausschalten
●Netzstecker aus der Steckdose ziehen
- Klammern (1) öffnen
●Saugeroberteil (2) senkrecht nach oben abnehmen
Beim Trockensaugen ohne Filtersack und beim Nass-Saugen
●Behälter entleeren und Inhalt vorschriftsmäßig entsorgen
●weiter mit: Saugeroberteil aufsetzen

deutsch

Beim Trockensaugen mit Filtersack

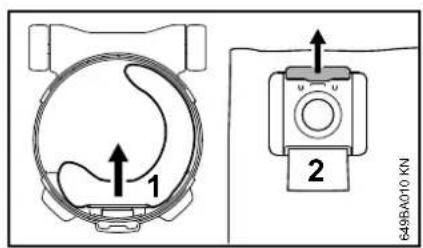

1 2 649BA010 KN

●Filtersackmuffe (1) vom Saugstutzen abziehen und mit Schieber (2) verschließen
●Filtersack vorsichtig aus dem Behälter nehmen und gemäß den gesetzlichen Bestimmungen entsorgen

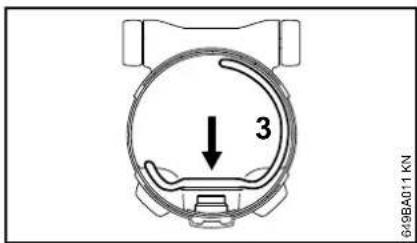

6/9BA011 KN

●neuen Filtersack (3) einlegen (Anleitung auf dem Filtersack)
●Filtersackmuffe bis zum Anschlag auf den Saugstutzen stecken

Saugeroberteil aufsetzen

●Rand des Behälters reinigen
●Saugeroberteil aufsetzen
●vor Einstecken des Saugschlauches Muffe und Saugstutzen reinigen

Filterelement reinigen

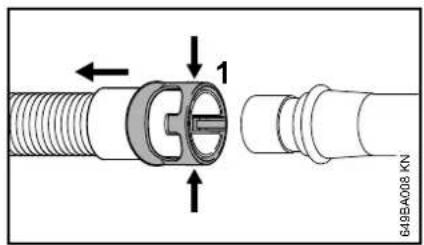

1 649BA008 KN

●Muffe (1) vom Saugschlauch durch zusammendrücken (Pfeile) entriegeln
●Saugschlauch abziehen

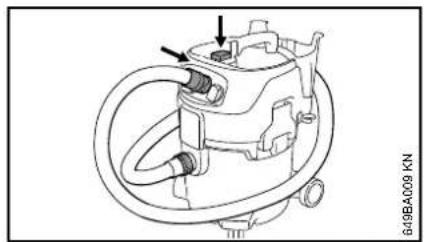

●Sauger einschalten

●Muffe fest gegen die ebene Fläche neben dem Schalter pressen – dadurch wird der Saugschlauch an der Muffe verschlossen (wie im Bild)
●Knopf der Filterreinigung 3x drücken

Das Filterelement wird dabei von abgelagertem Staub gereinigt.

Filterelement ersetzen

1 2 649BA012 KN

●Netzstecker aus der Steckdose ziehen
●Saugeroberteil abnehmen und umdrehen
●Filterstützkorb (1) abdrehen
- Filterelement (2) abziehen und gemäß den gesetzlichen Bestimmungen entsorgen
●Neues Filterelement in umgekehrter Reihenfolge einbauen
●Funktion des Schwimmers prüfen: Beim Wenden des Filterstützkorbes muss sich der Schwimmer leichtgängig bewegen
●Saugeroberteil anbauen

deutsch

Nie ohne, oder mit beschädigtem Filterelement saugen.

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	wöchentlich	monatlich	bei Störung	bei Beschädigung	bei Bedarf
Komplettes Gerät	Sichtprüfung (Zustand) X
	reinigen X
Anschlussleitung	überprüfen X
	ersetzen durch Fachhändler 1)						X
Schalter	Funktionsprüfung X
	ersetzen durch Fachhändler 1)					X	X
Kühluftschlitze im Motorgehäuse reinigen X
Filtersack wechseln X
Filterelement	reinigen X
	ersetzen X
Behälter entleeren X
Zugängliche Schrauben und Muttern nachziehen X
Sicherheitsaufkleber ersetzen X

1) STIHL empfiehlt den STIHL Fachhändler

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel „Wartungs- und Pflegehinweise“ aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zählen unter anderem:

• Schäden am Elektromotor infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. unzureichender Reinigung der Kühlluftführung)
• Schäden durch falschen elektrischen Anschluss (Spannung, nicht ausreichend dimensionierte Zuleitungen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung von qualitativ minderwertigen Ersatzteilen

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u.a.:

- Filterelement, Filtersack

Betriebsstörungen beheben

Störung: Motor läuft nicht an

Ursache Behebung

Netzsicherung ist abgeschaltet Netzsicherung prüfen bzw. einschalten

Überlastschutz hat sauger ca. 5 min angesprochen abkühlen lassen

Störung: Motor läuft nicht im Automatikbetrieb

Ursache Behebung

Elektrowerkzeug defekt oder nicht richtig eingesteckt Elektrowerkzeug auf Funktion prü- fen bzw. Stecker richtig einstecken

Störung: Saugleistung vermindert

Ursache Behebung

Saugkraft manuell siehe auf zu geringe "Saugbetrieb" Saugleistung eingestellt

Filtersack voll siehe "Behälter entleeren"

Saugschlauch / Saugschlauch / Düse verstopft Düse reinigen Filterelement siehe "Filterelement reinigen" verschmutzt

bzw. "Filterelement ersetzen" Dichtung zwischen Saugeroberteil und Behälter verschmutzt oder defekt Dichtung reinigen bzw. erneuern

deutsch

Störung: keine Saugleistung beim Nass-Saugen

Ursache Behebung

Behälter voll siehe "Behälter

(Schwimmer ver- entleeren"

schließt die

Saugöffnung)

Wichtige Bauteile

1 2 3 4 5 6 7 8 9 10 11 12 13 14 14 15 16 17 18 649BA014.KN

1 Saugschlauch
2 Handrohr
3 Muffe für Elektrowerkzeug 1)
4 Gerätesteckdose 1)
5 Schalter
6 Klammer
7 Anschluss Saugschlauch
8 Rolle mit Feststellbremse
9 Behälter
10 Saugrohrhalter
11 Knopf Filterreinigung
12 Handgriff
13 Schlauchhalter
14 Saugrohr
15 Bodendüse
16 Saugrohrhalter
17 Fugendüse
18 Universaldüse

deutsch

Technische Daten
Motor

Nennspannung:	230 V - 240 V 100 V^2)
Frequenz: 50 Hz	50 Hz - 60 Hz^2)

Leistungsaufnahme max.: 1500 W
Leistungsaufnahme nach EN 60335-2-69:	1200 W
Anschlussleistung für Gerätesteckdose SE 122 E: 2400 W
	1100 W 3)

Gesamtanschlussleistung SE 122 E: 3600 W

2300 W 3)

Netzabsicherung: 16 A

15 A2)

10 A1),3)

Schutzklasse SE 122: II ☐

Schutzklasse

SE 122 E: I

Schutzart: IP X4

1) nur AU, NZ

2) nur JP

3) nur CH

Leistungsdaten

max. Saugleistung Luft: 3700 l/min max. Unterdruck: 250 mbar

Maße

Länge ca.: 485 mm

Breite ca.: 385 mm

Höhe ca.: 600 mm

Behältervolumen: 30 l

Länge Saugschlauch 3 m

Durchmesser innen: 36 mm

Gewicht

SE 122
Gerät:	ca. 10 kg
Betriebsbereit:	ca. 12,1 kg
SE 122 E
Gerät:	ca. 10 kg
Betriebsbereit:	ca. 12,3 kg

Schall- und Vibrationswerte

Schalldruckpegel L _p nach EN 60704-1 in 1 m
Abstand	62 dB(A)
Vibrationswert ahv amHandrohr nachIEC 60335-2-69	< 2,5 m/s ^2
Für den Schalldruckpegel beträgt derK-Wert nach RL 2006/42/EG = 2 dB(A).

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe

www.stihl.com/reach

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL ^® und gegebenenfalls am STIHL Ersatzteilkennzeichen G _® (auf kleinen Teilen kann das Zeichen auch allein stehen).

Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.

000BA073 KN

●STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.

●Nicht mit dem Hausmüll entsorgen.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

Bauart: Nass-/

Trockensauger

Fabrikmarke: STIHL

Typ: SE 122,

SE 122 E

Serienidentifizierung: 4774

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG und 2014/30/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Gerät angegeben.

deutsch

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

i. V.

J. Hoffmann

Dr. Jürgen Hoffmann

Abteilungsleiter Produktzulassung, - regulierung

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNELERI DIŞ

TICARET A.Ş.

EN 60335-2-69: 1200 W

Connected load for

socket outlet SE 122 E: 2400 W

1100 W 3)

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germany

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

pp

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

P.O.

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Alemania

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Atentamente,

J. Hoffmann

Dr. Jürgen Hoffmann

Fel: Minskad sugeffekt

Orsak Åtgärd

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Tyskland

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 2020-02-03

ANDREAS STIHL AG & Co. KG

enligt fullmakt

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Saksa

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

puolesta

J. Hoffmann

Dr. Jürgen Hoffmann

EN 60335-2-69: 1200 W

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

p.p.

J. Hoffmann

Dr. Jürgen Hoffmann

Driftsklar: ca. 12,1 kg

SE 122 E

Støvsuger: ca. 10 kg

Driftsklar: ca. 12,3 kg

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Tyskland

ANDREAS STIHL AG & Co. KG

Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

p.p.

J. Hoffmann

Dr. Jürgen Hoffmann,

Avfallshändtering 156

EU-samsvarserklæring 156

Kjære kunde!

SE 122
Maskinen:	ca. 10 kg
Driftsklar:	ca. 12,1 kg
SE 122 E
Maskinen:	ca. 10 kg
Driftsklar:	ca. 12,3 kg

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Tyskland

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

med fullmakt fra

J. Hoffmann

Dr. Jürgen Hoffmann

Avdelingsleder produktgodkjenning, - regulering

CE

SE 122, SE 122 E

Índice

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Alemanha

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

em exercício

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Nemecko

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

v zastúpení

J. Hoffmann

Dr. Jürgen Hoffmann

Vedúci oddelenia Produktzulassung

Regulácia výrobku

CE

SE 122, SE 122 E

Inhoudsopgave

Technische gegevens 209

Technische gegevens
Motor

Nominale spanning:	230 V - 240 V 100 V^2)
Frequentie: 50 Hz	50 Hz - 60 Hz^2)

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Duitsland

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Bij volmacht

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germany

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

По доверенности.

J. Hoffmann

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Badstrasse 115 71336 Waiblingen

Germany

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Vācija

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

ko pārstāv

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Німеччина

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

За уповноваженням

J. Hoffmann

Dr. Jürgen Hoffmann

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Badstrasse 115

71336 Waiblingen

Німеччина

ANDREAS STIHL AG & Co. KG

ул. К. Цеткин, 51-11а

220004 Минск, Беларусь

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Γερμανία

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

K.ε.

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germany (ドイツ)

は、独占的な責任下で下記の製品が

名称：乾湿両用バキュ

ームクリーナー

メーカー名：STIHL

型式：SE 122、SE

122 E

シリーズ番号：4774

ANDREAS STIHL AG & Co. KG

Produktzulassung

EN 60335-2-69: 1200 W

Podaż mocy gniazda

wtykowego przyłącza

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Niemcy

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

z up.

J. Hoffmann

dr Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Saksamaa

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

p. p.

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Vokietija

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 2020-02-03

ANDREAS STIHL AG & Co. KG

Imonès vardu

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Германия

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

reprezentat de

J. Hoffmann

Dr. Jürgen Hoffmann
