NÁVOD NA OBSLUHU SE 122 STIHL

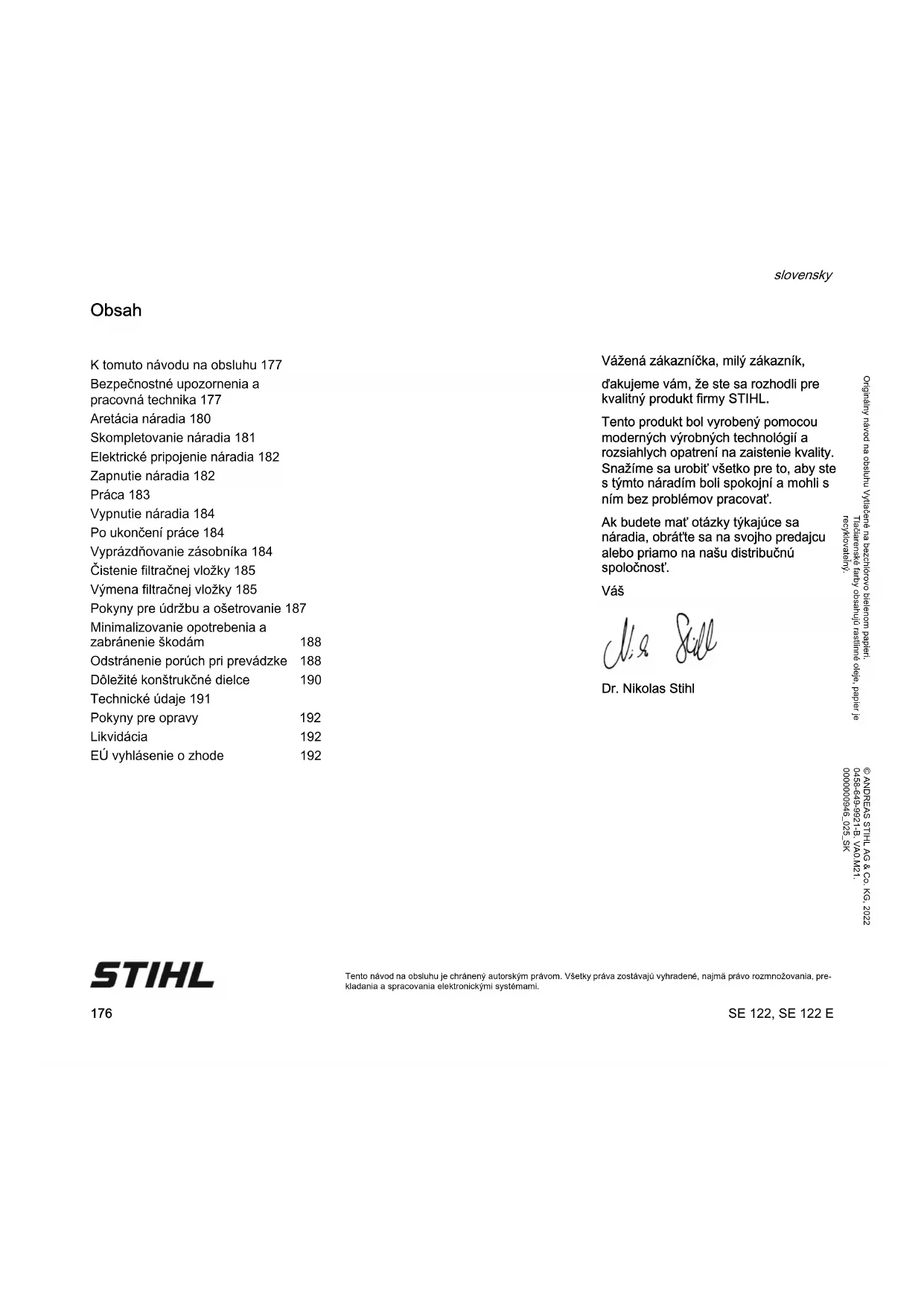

Tento návod na obsluhu je chránený autorským právom. Všetky práva zostávajú vyhradené, najmä právo rozmnožovania, pre- kladania a spracovania elektronickými systémami. Obsah Vážená zákazníčka, milý zákazník, ďakujeme vám, že ste sa rozhodli pre kvalitný produkt firmy STIHL. Tento produkt bol vyrobený pomocou moderných výrobných technológií a rozsiahlych opatrení na zaistenie kvality. Snažíme sa urobiť všetko pre to, aby ste s týmto náradím boli spokojní a mohli s ním bez problémov pracovať. Ak budete mať otázky týkajúce sa náradia, obráťte sa na svojho predajcu alebo priamo na našu distribučnú spoločnosť. Váš Dr. Nikolas Stihl K tomuto návodu na obsluhu 177 Bezpečnostné upozornenia a pracovná technika 177 Aretácia náradia 180 Skompletovanie náradia 181 Elektrické pripojenie náradia 182 Zapnutie náradia 182 Práca 183 Vypnutie náradia 184 Po ukončení práce 184 Vyprázdňovanie zásobníka 184 Čistenie filtračnej vložky 185 Výmena filtračnej vložky 185 Pokyny pre údržbu a ošetrovanie 187 Minimalizovanie opotrebenia a zabránenie škodám 188 Odstránenie porúch pri prevádzke 188 Dôležité konštrukčné dielce 190 Technické údaje 191 Pokyny pre opravy 192 Likvidácia 192 EÚ vyhlásenie o zhode 192SE 122, SE 122 E slovensky

Piktogramy Všetky piktogramy, ktoré sú umiestnené na náradí, sú v tomto návode na obsluhu vysvetlené. Označenie textových odsekov VAROVANIE Varovanie pred nebezpečenstvom úrazu a poranenia osôb, ako aj závažnými vecnými škodami. UPOZORNENIE Varovanie pred poškodením náradia alebo jednotlivých konštrukčných dielcov. Ďalší technický vývoj Firma STIHL sa neustále zaoberá ďalším vývojom všetkých strojov a náradí; z tohto dôvodu si musíme vyhradiť právo na zmeny rozsahu dodávok v tvare, technike a vybavení. Z údajov a vyobrazení v tomto návode na obsluhu sa preto nedajú vyvodzovať žiadne nároky. VAROVANIE – S náradím nesmú pracovať deti ani mladiství. Na deti by sa malo dohliadať, aby sa zaistilo, že sa nebudú s náradím hrať. – Náradie odovzdávajte alebo požičiavajte iba takým osobám, ktoré sú s týmto modelom a jeho manipuláciou oboznámené – vždy spoločne s návodom na obsluhu. – Pred všetkými prácami na náradí, napr. čistením, údržbou, výmenou dielov, vytiahnite sieťovú zástrčku! Dodržiavajte národné bezpečnostné predpisy, napr. od odborových združení, sociálnych pokladníc, úradov pre ochranu zdravia pri práci a ostatných. Ak náradie nepoužívate, odložte ho tak, aby nebol nikto ohrozený. Zaistite náradie proti použitiu nepovolanou osobou, vytiahnite sieťovú zástrčku. Náradie smú používať osoby, ktoré boli poučené o používaní a manipulácii, alebo ktoré predložia dôkaz, že vedia náradie bezpečne obsluhovať. Náradie môžu používať osoby s obmedzenými fyzickými, senzorickými alebo mentálnymi schopnosťami, alebo nedostatočnými skúsenosťami a vedomosťami, pokiaľ budú pod dozorom a poučené o bezpečnom zaobchádzaní s náradím, aby pochopili s tým spojené nebezpečenstvá. Používateľ je zodpovedný za úrazy alebo ohrozenia, ktoré spôsobí iným osobám, ako aj za škody na majetku iných osôb. Ak pracujete s náradím prvý raz: Nechajte si vysvetliť od predavača alebo iného odborníka, ako sa s ním bezpečne zaobchádza. Pred každou prácou skontrolujte, či stav náradia zodpovedá predpisom. Predovšetkým dbajte na prívodný kábel, sieťovú zástrčku a bezpečnostné zariadenia. Prívodný kábel pravidelne kontrolujte na príznaky poškodenia alebo starnutia. Do prevádzky neuvádzajte náradie s chybným prívodným káblom – ohrozenie života v dôsledku zásahu elektrickým prúdom! Prívodný kábel nepoužívajte na ťahanie alebo prenos náradia. Na prístrojovú zásuvku pripojujte len elektrické náradie – pozri „Elektrické pripojenie náradia“ a „Zapnite náradie“. Na čistenie náradia nepoužívajte vysokotlakové čističe. Silný prúd vody môže poškodiť časti náradia. K tomuto návodu na obsluhu Bezpečnostné upozornenia a pracovná technika Pri tomto náradí je potrebné dodržiavať zvláštne bezpečnostné opatrenia. Prúdová prípojka je zdrojom osobitých nebezpečenstiev. Pred prvým uvedením do prevádzky si pozorne prečítajte celý návod na obsluhu a bezpečne ho uschovajte na ďalšie použitie. Nedodržiavanie návodu na obsluhu môže byť životunebezpečné.SE 122, SE 122 E slovensky

Vrchný diel vysávača sa nikdy nesmie ostrekovať vodou – nebezpečenstvo skratu! Príslušenstvo a náhradné diely Používajte iba také diely alebo príslušenstvo, ktoré schválil STIHL pre toto náradie, alebo technicky rovnaké diely. V prípade otázok sa obráťte na špecializovaného predajcu. Používajte len kvalitné diely alebo príslušenstvo. V opačnom prípade hrozí nebezpečenstvo úrazu alebo poškodenie prístroja. Firma STIHL odporúča používanie originálnych dielov a príslušenstva STIHL. Tieto sú svojimi vlastnosťami optimálne prispôsobené výrobku a požiadavkám používateľa. Nevykonávajte na náradí žiadne zmeny, môže tým byť ohrozená bezpečnosť. Za škody na zdraví osôb a vecné škody, ktorých príčinou je používanie neschváleného prídavného náradia, nepreberá spoločnosť STIHL žiadnu záruku. Oblasti použitia Náradie je vhodné na komerčné používanie, napr. v hoteloch, školách, nemocniciach, priemysle, obchodoch, kanceláriách, na prenájom. Nasávanie suchých, nehorľavých materiálov (prach, nečistoty, úlomky skla, triesky, piesok a pod.) a nehorľavých kvapalín (znečistená voda, vyliate šťavy a pod.) Náradie nie je vhodné na vysávanie zdraviu škodlivých látok. Použitie náradia na iné účely nie je prípustné a môže viesť k úrazom alebo k poškodeniu náradia. Nevykonávajte na náradí žiadne zmeny – aj to môže viesť k úrazom alebo k poškodeniu náradia. Preprava náradia Pre bezpečnú prepravu vo vozidlách a na nich zaistite náradie proti posunutiu a preklopeniu pomocou pásov. Ak sa v zásobníku nachádza voda, náradie nepreklápajte. Pred prepravou zatvorte všetky uzávery na zásobníku. Pred začiatkom práce Skontrolujte náradie – Prepínač sa musí dať ľahko prepnúť do polohy 0 – Prepínač sa musí nachádzať v polohe 0 Náradie sa smie prevádzkovať len v prevádzkovo bezpečnom stave – nebezpečenstvo úrazu! Náradie uvádzajte do prevádzky len vtedy, ak sú všetky konštrukčné prvky nepoškodené a pevne namontované. Pred vysávaním kvapalín alebo mokrých látok odstráňte filtračné vrecko a prekontrolujte funkciu plaváka. Pracujte vždy s filtračnou vložkou. Nevykonávajte žiadne zmeny na ovládacích a bezpečnostných zariadeniach Elektrické pripojenie Zabráňte nebezpečenstvu zásahu elektrickým prúdom: – Napätie a frekvencia náradia (pozri typový štítok) musia zodpovedať údajom o napätí a frekvencii siete. – Prekontrolujte prívodný kábel, sieťovú zástrčku a predlžovací kábel z hľadiska poškodení. Poškodené káble, spojky a zástrčky alebo predpisom nezodpovedajúce prívodné káble sa nesmú používať. – Elektrický kábel zapojte iba do zásuvky nainštalovanej v súlade s predpismi. – Používajte len predlžovacie káble, ktoré zodpovedajú predpisom pre stanovené použitie. – Izolácia prívodného a predlžovacieho kábla, zástrčka a spojka musia byť v bezchybnom stave. Nenasávajte ani horúce materiály (horúci popol, horľavé výbušné prachy, tlejúce cigarety atď.), ani zápalné kvapaliny (benzín, riedidlo atď), ako ani agresívne kvapaliny (kyseliny, lúhy) – nebezpečenstvo požiaru a výbuchu!SE 122, SE 122 E slovensky

Prívodný a predlžovací kábel položte odborne: – Musia sa dodržiavať najmenšie prierezy jednotlivých vodičov – pozri „Elektrické pripojenie náradia“. – Prívodný kábel položte a označte tak, aby nedošlo k jeho poškodeniu a aby nikoho neohrozoval – nebezpečenstvo potknutia! – Použitie nevhodných predlžovacích káblov môže byť nebezpečné. Používajte len predlžovacie káble, ktoré sú schválené na použitie v exteriéri, sú príslušne označené a zároveň majú dostatočný prierez. – Zástrčka a spojka predlžovacieho kábla musia byť chránené proti striekajúcej vode alebo položené tak, aby sa nedostali do styku s vodou – zástrčka a spojka predlžovacieho kábla nesmú ležať vo vode – zabráňte ich odieraniu na hranách, špicatých alebo ostrých predmetoch. – nestláčajte ich vo dverových alebo okenných škárach – Pri prekrútených kábloch – vytiahnite sieťovú zástrčku a káble rozmotajte – Aby ste zabránili nebezpečenstvu požiaru vplyvom prehriatia, káblové bubny vždy úplne rozmotajte. Počas práce Nepoškoďte prívodný kábel prejdením, stlačením, ťahaním a pod. Sieťovú zástrčku nevyťahujte zo zásuvky ťahaním za prívodný kábel, ale uchopením za sieťovú zástrčku. Sieťovej zástrčky, prívodného a predlžovacieho kábla, ako ani elektrického zástrčkového spojenia sa dotýkajte iba suchými rukami. Elektrické náradie sa nikdy nesmie ostrekovať vodou – nebezpečenstvo skratu! Pri hroziacom nebezpečenstve príp. v núdzových situáciách – nastavte prepínač do polohy 0. Náradie nikdy nenechajte v chode bez dozoru. Nenechávajte stáť náradie v daždi. Náradie prevádzkujte iba v stojatej polohe. Náradie neprikrývajte, dbajte na dostatočné vetranie motora. Vysávajte len s nepoškodenou filtračnou vložkou. Pri výskyte peny alebo vytečenej kvapaline prácu okamžite ukončite, vytiahnite sieťovú zástrčku a zásobník vyprázdnite. Pokiaľ bolo náradie vystavené zaťaženiu, ktoré nezodpovedá stanovenému použitiu (napr. pôsobenie násilia vplyvom nárazu alebo pádu), bezpodmienečne pred ďalšou prevádzkou prekontrolujte, či sa náradie nachádza v bezchybnom stave – pozri aj „Pred začiatkom práce“. Tiež prekontrolujte funkčnosť bezpečnostných zariadení. Pokiaľ nie je náradie v prevádzkovo bezpečnom stave, nesmie sa v žiadnom prípade ďalej používať. V prípade pochybností vyhľadajte špecializovaného predajcu. Pred opustením náradia: Vypnite náradie, vytiahnite sieťovú zástrčku. Po ukončení práce Vytiahnite sieťovú zástrčku zo zásuvky Sieťovú zástrčku nevyťahujte zo zásuvky ťahaním za prívodný kábel, ale uchopením za sieťovú zástrčku. Očistite náradie od prachu a nečistôt – nepoužívajte prostriedky na rozpúšťanie tukov. Pri poškodení prívodného kábla okamžite vytiahnite sieťovú zástrčku, hrozí nebezpečenstvo ohrozenia života v dôsledku zásahu elektrickým prúdom! Vysávač nepoužívajte v daždivom počasí alebo v mokrom či veľmi vlhkom prostredí - nebezpečenstvo zásahu elektrickým prúdom a skratu!SE 122, SE 122 E slovensky

Údržba a opravy VAROVANIE – Používajte len vysoko kvalitné náhradné diely. V opačnom prípade hrozí nebezpečenstvo úrazu alebo poškodenie náradia. V prípade otázok sa obráťte na špecializovaného obchodníka. – Na zabránenie nebezpečenstiev smú práce na náradí (napr. výmena poškodeného prívodného kábla) vykonávať výhradne autorizovaní odborníci alebo kvalifikovaní elektrikári. Umelohmotné diely vyčistite handrou. Ostré čistiace prostriedky môžu umelú hmotu poškodiť. V prípade potreby vyčistite štrbiny chladiaceho vzduchu v kryte motora. Vykonávajte na náradí pravidelnú údržbu. Vykonávajte iba tie údržbové práce a opravy, ktoré sú popísané v návode na obsluhu. Všetky ostatné práce nechajte vykonať špecializovanému obchodníkovi. Firma STIHL odporúča používanie originálnych náhradných dielov STIHL. Tieto sú svojimi vlastnosťami optimálne prispôsobené náradiu a požiadavkám používateľa. Firma STIHL odporúča vykonávanie údržbových prác a opráv len u špecializovaného obchodníka STIHL. Špecializovaným obchodníkom STIHL sú pravidelne ponúkané školenia a majú k dispozícii technické informácie. Aby sa mohol vysávač pevne ustaviť na nejakom mieste, je možné stlačiť na vodiacom koliesku aretačnú brzdu. Pred všetkými prácami na náradí: Vytiahnite sieťovú zástrčku zo zásuvky. Aretácia náradia

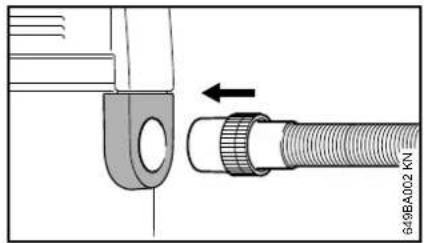

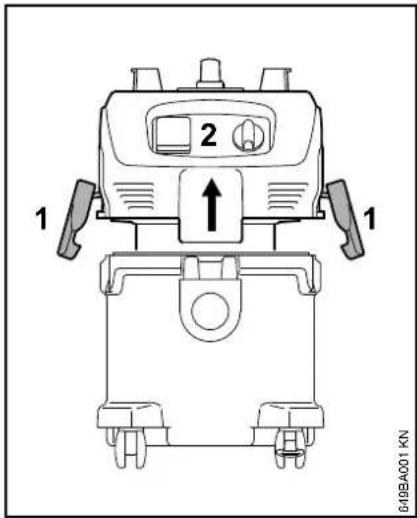

Pred prvým uvedením do prevádzky sa musia na náradie namontovať rôzne dielce príslušenstva.VAROVANIESieťovú zástrčku zastrčte do zásuvky až keď je náradie kompletne zmontované.N Otvorte príchytky (1)N Vrchný diel vysávača (2) vyberte kolmo nahorN Vyberte zo zásobníka príslušenstvoN Nasaďte objímku filtračného vreca až na doraz na nasávacie hrdlo (pozri návod na filtračnom vreci)N Namontujte vrchný diel vysávača (2) a zavrite príchytky (1) – dbajte na správnu polohu príchytiekN Nasávaciu hadicu zasuňte do nasávacieho hrdlaN Zastrčte rúrovú rukoväť (3) do objímky nasávacej hadiceN Nasaďte nasávaciu rúru (4) na rúrovú rukoväťPri pripájaní k iným nástrojom (napr. k brúske):N Pripojte na nasávaciu hadicu, namiesto rúrovej rukoväti, adaptér pre elektrické náradie (5) (u SE 122 E je obsiahnutý v rozsahu dodávky)N Držiak nasávacej rúry nasuňte a namontujte vo vzdialenosti (A) cca 20 cm od spodnej hrany cez nasávaciu rúruN Podľa použitia vysávača nasuňte na nasávaciu rúru dýzu na škáry (6), univerzálnu dýzu (7) alebo podlahovú dýzu (8) Skompletovanie náradia 649BA001 KN

Napätie a frekvencia náradia (pozri typový štítok) musia zodpovedať údajom o napätí a frekvencii sieťovej prípojky. Najmenšie zabezpečenie sieťovej prípojky musí byť vyhotovené zhodne s veličinou zadanou v Technických údajoch – pozri „Technické údaje“. Náradie sa musí k napájaciemu napätiu pripájať cez prúdový chránič pre chybový prúd, ktorý prívod elektrického prúdu preruší, ak diferenčný prúd do uzemnenia prekročí 30 mA. Sieťová prípojka musí zodpovedať IEC 60364, ako aj predpisom platným v danej krajine. Predlžovací kábel Predlžovací kábel musí z hľadiska konštrukcie spĺňať minimálne rovnaké vlastnosti ako prívodný kábel na náradí. Dbajte na označenie konštrukcie (typové označenie) na prívodnom kábli. Vodiče v kábli musia mať, v závislosti od sieťového napätia a dĺžky kábla, uvedený najmenší prierez. Pripojenie na sieťovú zásuvku Pred pripojením na napájacie napätie prekontrolujte, či je náradie vypnuté – pozri „Vypnutie náradia“ N Sieťovú zástrčku náradia alebo predlžovacieho kábla zastrčte do predpisovo nainštalovanej zásuvky SE 122 Polohy prepínača Poloha prepínača 0 – vysávač je vypnutý Poloha prepínača I – vysávač je zapnutý N Na zapnutie otočte prepínač do polohy I SE 122 E Elektrické náradie sa môže pripojiť na prístrojovú zásuvku (1). Dodržiavajte pripojovací výkon prístrojovej zásuvky – pozri kapitolu „Technické údaje“. Elektrické pripojenie náradia Dĺžka kábla Najmenší prierez 220 V – 240 V: do 20 m 1,5 mm

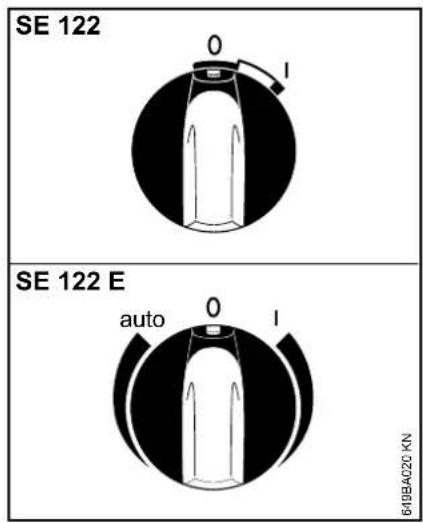

N Pred pripojením na prístrojovú zásuvku (1) vypnite vysávač a pripájané elektrické náradie N Pomocou prepínača (2) sa náradie zapína alebo vypína, popr. sa prepína na automatiku. Ďalším otáčaním prepínača sa ručne nastaví sacia sila Polohy prepínača Poloha prepínača 0 – vysávač je vypnutý, prístrojovú zásuvku nie je možné používať. Poloha prepínača I – vysávač je zapnutý, prístrojovú zásuvku nie je možné používať. Poloha prepínača auto – elektrické náradie pripojené na prístrojovú zásuvku zapína a vypína vysávač cez zapínaciu automatiku. Pred nastavením prepínača do polohy „auto“, vypnite pripojené elektrické náradie. Po vypnutí ešte motor niekoľko sekúnd dobieha, aby sa vyprázdnila nasávacia hadica. N Na zapnutie otočte prepínač do príslušnej polohy Vysávanie suchých materiálov VAROVANIE Horľavé materiály sa nesmú vysávať. Pred vysávaním suchých materiálov by sa malo do zásobníka vždy vložiť filtračné vrece. S ním je likvidácia vysatých nečistôt jednoduchšia. Suché materiály sa však môžu vysávať aj bez filtračného vreca. UPOZORNENIE Nikdy nevysávajte bez filtračnej vložky alebo s poškodenou filtračnou vložkou. Vysávanie kvapalín VAROVANIE Horľavé kvapaliny sa nesmú vysávať. Pred vysávaním kvapalín zásadne vyberajte filtračné vrece a skontrolujte funkčnosť plaváka. Po naplnení zásobníka plavák preruší prúdenie vzduchu. Ak sa vysávač používa výhradne na vysávanie za mokra, mala by sa filtračná vložka nahradiť špeciálnou filtračnou vložkou (zvláštne príslušenstvo). Pri vysávaní kvapalín sa filtračná vložka navlhčí. Pri vysávaní suchých povrchov sa vlhká filtračná vložka rýchlejšie upchá. Z tohto dôvodu sa pred vysávaním nasucho musí filtračná vložka vysušiť alebo vymeniť za suchú filtračnú vložku. PrácaSE 122, SE 122 E slovensky

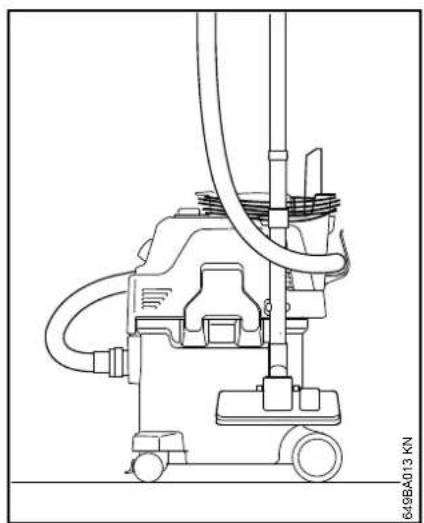

N Otočte prepínač do polohy 0N Vytiahnite sieťovú zástrčku zo zásuvkyN Zásobník vyprázdnite, vysávač vyčistitePo vysávaní kvapalín:N Vrchný diel vysávača odstavte oddelene, aby sa mohla filtračná vložka vysušiťN Prívodný kábel namotajte okolo rukoväti a držiakaN Nasávaciu rúru, nasávaciu hadicu a príslušenstvo upevnite na k tomu určené držiakyN Vysávač uložte v suchom priestore a chráňte ho pred neoprávneným používanímN Vypnite vysávačN Vytiahnite sieťovú zástrčku zo zásuvkyN Otvorte príchytky (1)N Vrchný diel vysávača (2) vyberte kolmo nahorPri vysávaní nasucho bez filtračného vreca a pri mokrom vysávaníN Zásobník vyprázdnite a jeho obsah zlikvidujte podľa platných predpisovN Ďalej s: Nasadenie vrchného dielu vysávača Vypnutie náradia auto 649BA020 KN SE 122 SE 122 E Po ukončení práce 649BA013 KN Vyprázdňovanie zásobníka 649BA016 KN

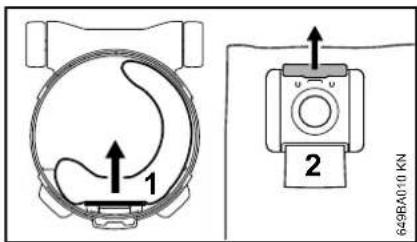

Pri vysávani nasucho s filtračným vrecom N Objímku filtračného vreca (1) stiahnite z nasávacieho hrdla a posúvačom (2) zatvorte N Filtračné vrece vyberte opatrne zo zásobníka a obsah zlikvidujte podľa zákonných ustanovení N Vložte nové filtračné vrece (3) (návod sa nachádza na filtračnom vreci) N Nasaďte objímku filtračného vreca až na doraz na nasávacie hrdlo Nasadenie vrchného dielu vysávača N Vyčistite okraj zásobníka N Nasaďte vrchný diel vysávača N Pred zasunutím nasávacej hadice vyčistite objímku a nasávacie hrdlo N Odblokujte objímku (1) nasávacej hadice jej stlačením (šípky) N Stiahnite nasávaciu hadicu N Zapnite vysávač N Objímku pevne pritlačte proti rovnej ploche vedľa prepínača – tým sa nasávacia hadica na objímke zatvorí (ako je to znázornené na obrázku) N Gombík na čistenie filtra 3x stlačte Tým sa očistí filtračná vložka od usadeného prachu. N Vytiahnite sieťovú zástrčku zo zásuvky N Vyberte vrchný diel vysávača a otočte ho N Vytočte filtračný kôš (1) N Vytiahnite filtračnú vložku (2) a zlikvidujte ju podľa platných ustanovení N Obráteným postupom namontujte novú filtračnú vložku N Skontrolujte funkciu plaváka: pri otočení filtračného koša sa musí plavák ľahko pohybovať N Namontujte vrchný diel vysávača

Čistenie filtračnej vložky

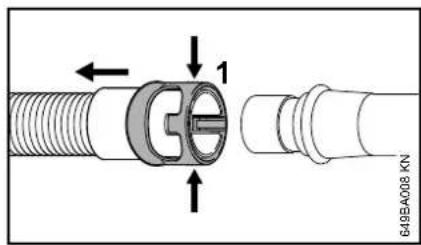

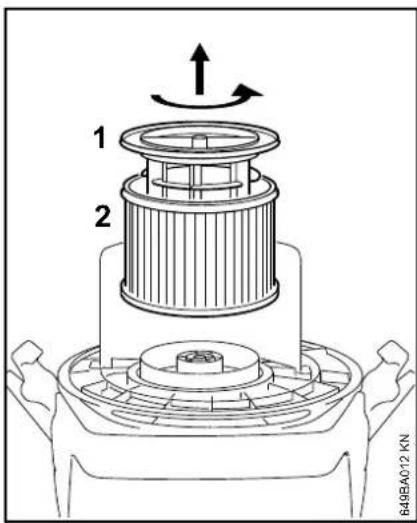

649BA008 KN 649BA009 KN Výmena filtračnej vložky 649BA012 KN

UPOZORNENIE Nikdy nevysávajte bez filtračnej vložky alebo s poškodenou filtračnou vložkou.SE 122, SE 122 E slovensky

Pokyny pre údržbu a ošetrovanie Údaje sa vzťahujú na normálne podmienky nasadenia. V sťažených pracovných podmienkach (vysoká prašnosť apod.) a v prípade dlhšej dennej pracovnej doby sa musia uvedené intervaly príslušným spôsobom skrátiť. pred začiatkom práce po skončení práce, príp. denne týždenne mesačne pri poruche v prípade poškodenia v prípade potreby Kompletné náradie Vizuálna kontrola (stav) X vyčistiť X Prívodný kábel skontrolovať X vymeniť prostredníctvom špecializovaného predajcu

SPÍNAČ Funkčná skúška X vymeniť prostredníctvom špecializovaného predajcu

Štrbiny chladiaceho vzduchu v kryte motora vyčistiť X Filtračné vrecko vymeniť X Filtračná vložka vyčistiť X vymeniť X Nádoba vyprázdniť X Prístupné skrutky a matice dotiahnuť X Bezpečnostná nálepka vymeniť X

Firma STIHL odporúča špecializovaného obchodníka STIHLSE 122, SE 122 E slovensky

Dodržiavanie údajov v tomto návode na obsluhu zabraňuje nadmernému opotrebeniu a poškodeniu náradia. Náradie je potrebné používať, udržiavať a skladovať starostlivo podľa popisu v tomto návode na obsluhu. Za všetky škody spôsobené nerešpektovaním bezpečnostných, obslužných a údržbárskych pokynov, je zodpovedný sám používateľ. Toto platí najmä pre: – zmeny na výrobku, neschválené firmou STIHL – použitie nástrojov alebo príslušenstva neschválených, nevhodných pre toto náradie alebo menejhodnotnej kvality – použitie náradia nezodpovedajúce stanovenému použitiu – nasadenie náradia pri športových alebo súťažných podujatiach – následné škody spôsobené ďalším použitím náradia s chybnými konštrukčnými dielcami Údržbárske práce Všetky práce uvedené v kapitole „Pokyny pre údržbu a ošetrovanie“ sa musia vykonávať pravidelne. Ak nie je možné údržbárske práce vykonať samotným používateľom, je potrebné touto prácou poveriť špecializovaného obchodníka. Firma STIHL odporúča nechať vykonávať údržbárske práce a opravy len u špecializovaných obchodníkov STIHL. Špecializovaným obchodníkom STIHL sú pravidelne ponúkané školenia a odovzdávané technické informácie k dispozícii. Pri opomenutí alebo neodbornom vykonaní týchto prác môže dôjsť ku škodám, za ktoré je zodpovedný sám používateľ. K tým patria medzi iným: – škody na elektromotore spôsobené neskoro alebo nedostatočne vykonanou údržbou (napr. nedostatočné čistenie vedenia chladiaceho vzduchu) – škody spôsobené chybnou elektrickou prípojkou (napätie, nedostatočne dimenzované vedenia) – korózia a iné následné škody spôsobené nesprávnym skladovaním – škody na náradí, vzniknuté vplyvom použitia náhradných dielov s menejhodnotnou kvalitou Diely podliehajúce rýchlemu opotrebeniu Niektoré diely motorového náradia podliehajú aj pri stanovenom použití normálnemu opotrebeniu a podľa typu a doby užívania sa musia včas vymeniť. K nim patria o.i.: – Filtračná vložka, filtračné vrece Porucha: Motor sa nerozbehne Porucha: Motor sa v automatickej prevádzke nerozbehne Porucha: Znížený sací výkon Minimalizovanie opotrebenia a zabránenie škodám Odstránenie porúch pri prevádzke Príčina Odstránenie Vypadla sieťová poistka Skontrolujte, príp. zapnite sieťovú poistku Zareagovala ochrana proti preťaženiu Nechajte vysávač cca 5 minút vychladnúť Príčina Odstránenie Elektrické náradie je chybné alebo nie je správne zastrčené Skontrolujte funkciu elektrického náradia, príp. správne zastrčte zástrčku Príčina Odstránenie Sacia sila je ručne nastavená na príliš malý sací výkon pozri „Nasávací režim“ Filtračné vrece je plné pozri „Vyprázdňovanie zásobníka“SE 122, SE 122 E slovensky

Porucha: Žiadny sací výkon pri mokrom vysávaní Je upchatá nasávacia hadica / dýza Vyčistite nasávaciu hadicu / dýzu Filtračná vložka je znečistená pozri „Čistenie filtračnej vložky“, príp. „Výmena filtračnej vložky“ Tesnenie medzi vrchným dielom vysávača a zásobníkom je znečistené alebo je chybné Tesnenie vyčistite alebo vymeňte Príčina Odstránenie Zásobník je plný (plavák uzatvoril nasávací otvor) pozri „Vyprázdňovanie zásobníka“SE 122, SE 122 E slovensky

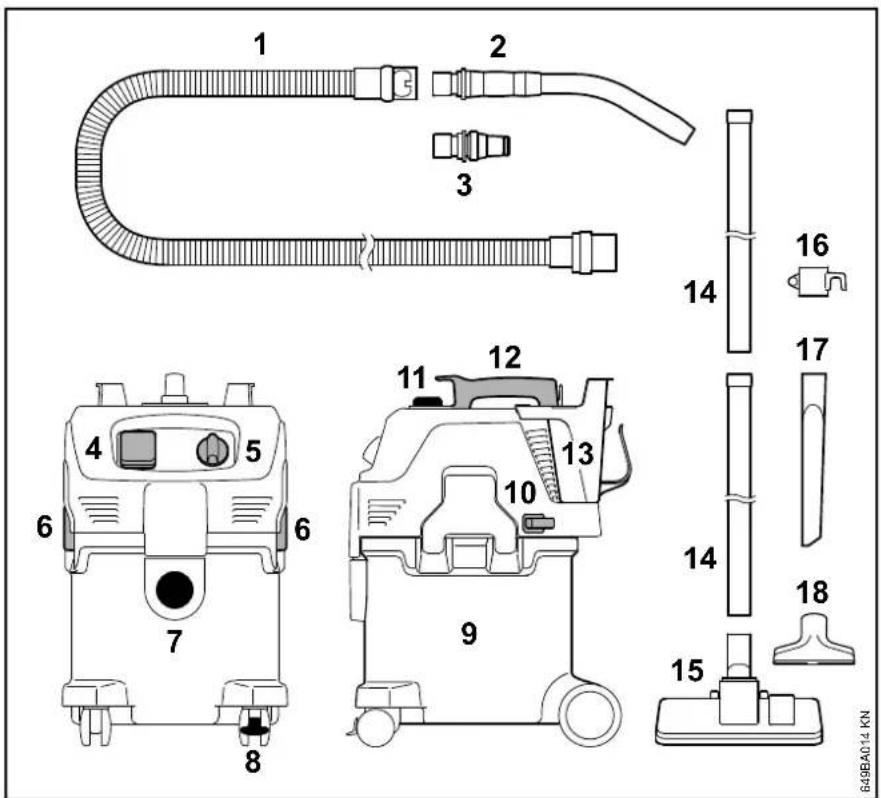

1 Nasávacia hadica 2 Rúrová rukoväť 3 Objímka pre elektrické náradie

4 Prístrojová zásuvka

5 Spínač 6 Príchytka 7 Pripojenie nasávacej hadice 8 Koliesko s aretačnou brzdou 9 Zásobník 10 Držiak nasávacej rúry 11 Gombík na čistenie filtra 12 Rukoväť 13 Hadicový držiak 14 Nasávacia rúra 15 Podlahová dýza 16 Držiak nasávacej rúry 17 Dýza na škáry 18 Univerzálna dýza Dôležité konštrukčné dielce

Motor Výkonové parametre Rozmery Hmotnosť SE 122 SE 122 E Hodnoty hluku a vibrácií Pre hladinu akustického tlaku je hodnota K podľa smernice 2006/42/ES = 2 dB(A). REACH REACH označuje nariadenie ES pre registráciu, hodnotenie a autorizáciu chemikálií. Informácie o dodržiavaní nariadenia REACH (ES) č. 1907/2006 nájdete na www.stihl.com/reach. Technické údaje Menovité napätie:

Príkon max.: 1500 W Príkon podľa EN 60335-2-69: 1200 W Pripojovací výkon pre prístrojovú zásuvku SE 122 E: 2400 W 1100 W

10 A 1), 3) Trieda krytia SE 122: II E Trieda krytia SE 122 E: I Druh krytia: IP X4 Max. sací výkon vzduchu: 3700 l/min Max. podtlak: 250 mbar Dĺžka cca: 485 mm Šírka cca: 385 mm Výška cca: 600 mm Objem zásobníka: 30 l Dĺžka nasávacej hadice: 3 m Priemer, vnútorný: 36 mm Náradie: cca 10 kg Pripravenosť na prevádzku: cca 12,1 kg Náradie: cca 10 kg Pripravenosť na prevádzku: cca 12,3 kg Hladina akustického tlaku L

podľa EN 60704-1 vo vzdialenosti 1 m 62 dB(A) Hodnota vibrácií a

rúrovej rukoväti podľa normy IEC 60335-2-69 < 2,5 m/s 2SE 122, SE 122 E slovensky

Používatelia tohto náradia smú vykonávať iba tie údržbárske a ošetrovacie práce, ktoré sú popísané v tomto návode na obsluhu. Ďalšie opravy smú vykonávať iba špecializovaní obchodníci. Firma STIHL odporúča vykonávanie údržbárskych prác a opráv len u špecializovaného obchodníka STIHL. Špecializovaným obchodníkom STIHL sú pravidelne ponúkané školenia a odovzdávané technické informácie k dispozícii. Pri opravách vmontujte iba také náhradné diely, ktoré schválila firma STIHL pre toto náradie alebo technicky rovnaké diely. Používajte len vysoko hodnotné náhradné diely. V opačnom prípade vzniká nebezpečenstvo úrazu alebo poškodenie náradia. Firma STIHL odporúča používanie originálnych náhradných dielov STIHL. Originálne náhradné diely STlHL sa dajú rozoznať podľa čísla náhradných dielov STIHL, podľa nápisu { a eventuálne podľa značky náhradných dielov STIHL K (na drobných súčiastkach môže byť uvedená iba táto značka). Informácie o likvidácii dostanete u miestnej správy alebo u špecializovaného predajcu STIHL. Neodborná likvidácia môže poškodiť zdravie a zaťažovať životné prostredie. N Výrobky STIHL vrátane obalov odovzdajte na vhodnom zbernom mieste na recykláciu v súlade s miestnymi predpismi. N Nelikvidovať spolu s domovým odpadom. ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen Nemecko vyhlasuje na vlastnú zodpovednosť, že zodpovedá príslušným ustanoveniam smerníc 2011/65/EÚ, 2006/42/ES a 2014/30/EÚ a výrobok bol vyvinutý a vyrobený v súlade s verziami nasledujúcich noriem platnými k dátumu výroby: EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 Uschovanie technických podkladov: ANDREAS STIHL AG & Co. KG Produktzulassung Rok výroby, krajina pôvodu a číslo stroja sú uvedené na výrobku. Pokyny pre opravy Likvidácia 000BA073 KN EÚ vyhlásenie o zhode Druh konštrukcie: Vysávač na mokré/suché vysávanie Firemná značka: STIHL Typ: SE 122, SE 122 E Sériové ident. číslo: 4774SE 122, SE 122 E slovensky
