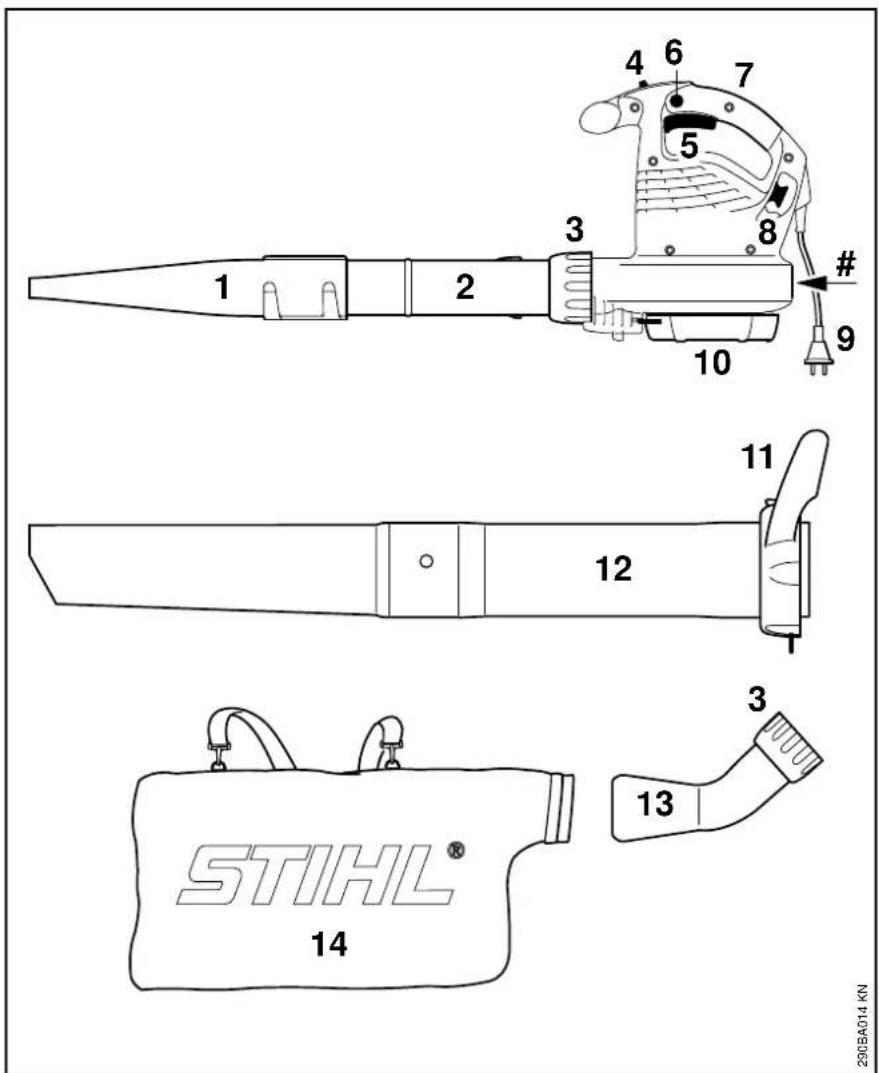

Wichtige Bauteile 15

Technische Daten 16

Sonderzubehör 17

Reparaturhinweise 18

Entsorgung 18

EG Konformitätserklärung 18

Anschriften 19

Qualitäts-Zertifikat 19

STIHL®

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen

hergestellt. Wir sind bemüht alles zu

tun, damit Sie mit diesem Gerät

zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät

Händler oder direkt an unsere

Vertriebsgesellschaft.

Ihr

Han Pete Hong

Hans Peter Stihl

C E

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Gerät nötig. Der Stromanschluss eröffnet besondere Gefahrenquellen.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Gerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten.

Wird das Gerät nicht benutzt, muss es so abgestellt werden, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzstecker ziehen.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Gerät nur an Personen weiter geben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Geräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Ungeeignete Verlängerungsleitungen können gefährlich sein. Bei Einsatz im Freien nur Verlängerungsleitungen verwenden, die dafür zugelassen und entsprechend gekennzeichnet sind und einen ausreichenden Leitungsquerschnitt haben.

Netzstecker, Anschluss- und Verlängerungsleitung, sowie elektrische Steckverbindungen niemals mit nassen Händen anfassen.

Vor jedem Arbeitsbeginn Gerät auf vorschriftsmäßigen Zustand prüfen. Besonders auf Anschlussleitung, Netzstecker und

Sicherheitseinrichtungen achten.

Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt sind.

Vor allen Arbeiten am Gerät: Netzstecker aus der Steckdose ziehen.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Gerät nicht mit Wasser abspritzen.

Zubehör und Ersatzteile

Nur solche Teile oder Zubehöre anbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte einen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Gerät gearbeitet werden.

Einsatzbereiche

Das Blasgerät ermöglicht eine Beseitigung von Laub, Gras, Papier, und Ähnlichem, z. B. in Gartenanlagen, Sportstadien, Parkplätzen oder Einfahrten.

Der Saughäcksler ist zudem für das Aufsaugen nicht nasser Blätter und anderen leichten, losen und unbrennbaren Abfällen konzipiert.

Keine gesundheitsgefährdende Materialien blasen oder aufsaugen.

Das Gerät nicht in geschlossenen Räumen betreiben.

Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen. Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen.

Einsatzbedingungen

Bei Nässe oder Schnee nicht mit dem Gerät arbeiten.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung, Kombianzug, keinen Arbeitsmantel.

Keine Kleidung, keinen Schal, keine Krawatte, keinen Schmuck, die in die Luftansaugöffnung gelangen können. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Feste Schuhe mit griffiger, rutschfester Sohle tragen.

Schutzbrille und "Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Vor der Arbeit

Gerät prüfen

Das Gerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

– Schalter/Schalthebel muss sich leicht auf STOP bzw. 0 betätigen lassen
- Schalter/Schalthebel muss sich in Stellung STOP bzw. 0 befinden
- Blasanlage muss vorschriftsmäßig montiert sein

deutsch

– zur sicheren Führung müssen die Handgriffe sauber und trocken sowie frei von Öl und Schmutz sein
– Zustand von Gebläserad und Gebläsegehäuse überprüfen – siehe "Anwendung"

Verschleiß am Gebläsegehäuse (Anrisse, Ausbrüche) kann zur Verletzungsgefahr durch austretende Fremdkörper führen. Bei Beschädigungen am Gebläsegehäuse Fachhändler aufsuchen – STIHL empfiehlt den STIHL Fachhändler

Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

Elektrischer Anschluss

Stromschlaggefahr vermindern:

• Spannung und Frequenz des Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen
• Anschlussleitung, Netzstecker und Verlängerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden
  – elektrischer Anschluss nur an einer vorschriftsmäßig installierten Steckdose
  – Isolierung von Anschluss- und Verlängerungsleitung, Stecker und Kupplung in einwandfreiem Zustand

Anschluss- und Verlängerungsleitung sachgemäß verlegen:

• Mindestquerschnitte der einzelnen Leitungen beachten – siehe "Gerät elektrisch anschließen"
• Anschlussleitung so verlegen und kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann - Stolpergefahr!
• Stecker und Kupplung der Verlängerungsleitung müssen spritzwassergeschützt sein oder so verlegt werden, dass sie nicht mit Wasser in Berührung kommen können – Stecker und Kupplung der Verlängerungsleitung dürfen nicht im Wasser liegen
• nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen
• nicht durch Türritzen oder Fensterspalten quetschen
  – bei verschlungenen Leitungen – Netzstecker ziehen und Kabel entwirren
  – Kabeltrommeln immer ganz abwickeln, um Brandgefahr durch Überhitzung zu vermeiden

Blasgerät anwenden

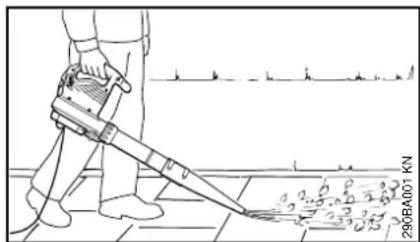

Das Blasgerät ist für Einhand-Bedienung ausgelegt. Es kann von der Bedienungsperson mit der rechten oder linken Hand am Bedienungsgriff getragen werden.

Gerät immer fest in der Hand halten.

Nur langsam vorwärts schreitend arbeiten – Austrittsbereich des Blasrohres stets beobachten – nicht rückwärts gehen – Stolpergefahr!

Das Gerät nur mit komplett montiertem Blasrohr betreiben – Verletzungsgefahr!

Die Runddüse eignet sich besonders beim Einsatz in unebenem Gelände (z. B. Wiesen und Rasenflächen).

Die Flachdüse (im Lieferumfang enthalten oder als Sonderzubehör erhältlich) erzeugt einen flachen Luftstrom, der sich gezielt und kontrolliert einsetzen lässt; besonders beim Freiblasen von ebenen Flächen, die mit Sägespänen, Laub, Schnittgras o. Ä. bedeckt sind.

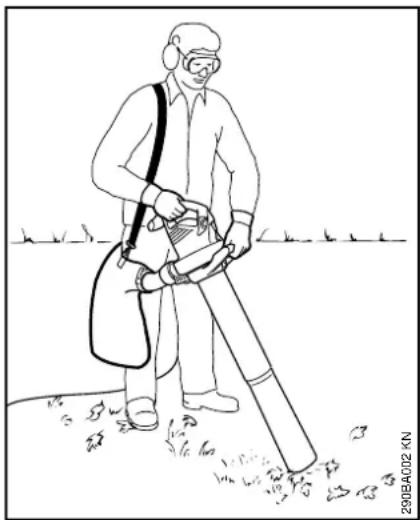

Saugeinrichtung anwenden

Anbau-Hinweise in dem entsprechenden Kapitel dieser Gebrauchsanleitung beachten.

Der Saughäcksler ist für Zweihand-Bedienung ausgelegt. Er muss von der Bedienungsperson mit der rechten Hand am Bedienungsgriff und mit der linken Hand am Griff der Überwurfmutter getragen werden.

Den Traggurt des Fangsackes über die rechte Schulter hängen – nicht über Kreuz tragen, damit im Notfall das Gerät zusammen mit dem Fangsack schnell vom Körper entfernt werden kann.

Das Gerät nur mit komplett montiertem Saugrohr und montiertem, geschlossenem Fangsack betreiben – Verletzungsgefahr!

Beim Saugen abrasiver Gegenstände (wie Splitt, Steine, etc.) werden das Gebläserad und das Gebläsegehäuse einem besonders starken Verschleiß ausgesetzt. Dieser Verschleiß macht sich durch stark abfallende Saugleistung bemerkbar. In diesem Fall den Fachhändler aufsuchen. STIHL empfiehlt den STIHL Fachhändler.

Vorsicht beim Saugen von nassem Laub – das Gebläse und der Krümmer können verstopfen.

Keine heißen oder brennenden Materialien (z. B. heiße Asche, glimmende Zigaretten) aufsaugen – Verletzungsgefahr durch Feuer!

Niemals entzündliche Flüssigkeiten (z. B. Kraftstoff) oder mit entzündlichen Flüssigkeiten getränkte Materialien aufsaugen – durch Feuer oder Explosion Gefahr tödlicher Verletzungen!

Vor dem Öffnen des Schutzgitters Motor abstellen. Das Schutzgitter muss immer geschlossen und gesichert sein, wenn das Saugrohr nicht montiert ist – durch Kontakt mit rotierenden Teilen Verletzungsgefahr! Außerdem können sonst Schäden am Motor auftreten.

Während der Arbeit

Bei Beschädigung der Netzanschlussleitung sofort den Netzstecker ziehen – Lebensgefahr durch Stromschlag!

Anschlussleitung nicht durch Überfahren, Quetschen, Zerren usw. beschädigen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Netzstecker und Anschlussleitung nur mit trockenen Händen anfassen.

Elektrogeräte niemals mit Wasser abspritzen – Kurzschlussgefahr!

deutsch

Bei drohender Gefahr bzw. im Notfall – Schalthebel/Schalter auf STOP bzw. 0 stellen.

Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden

Im Umkreis von 5 m darf sich keine weitere Person aufhalten – durch weggeschleuderte

Gegenstände Verletzungsgefahr!

Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr der Sachbeschädigung!

Niemals in die Richtung anderer Personen oder Tiere blasen – das Gerät kann kleine Gegenstände mit großer Geschwindigkeit hochschleudern – Verletzungsgefahr!

Beim Blasen und Saughäckseln (im freien Gelände und in Gärten) auf Kleintiere achten, um diese nicht zu gefährden.

Gerät niemals unbeaufsichtigt laufen lassen.

Gerät nicht im Regen stehen lassen.

Vorsicht an Abhängen, auf unebenem Gelände – Rutschgefahr!

Auf Hindernisse achten: Unrat, Baumstümpfe, Wurzeln, Gräben – Stolpergefahr!

Nicht auf einer Leiter, nicht auf unstabilen Standorten arbeiten.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – weil das Wahrnehmen von warnenden Geräuschen (Schreie, Signaltöne u. a.) eingeschränkt ist.

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Nicht bei Regen und auch nicht in nasser oder sehr feuchter Umgebung mit dem Gerät arbeiten.

Beim Blasen großer Mengen staubhaltigen Blasguts kann es zu elektrostatischen Aufladungen kommen, die sich unter ungünstigen (z. B. sehr trockenen) Umgebungsbedingungen schlagartig entladen können.

Bei Staubentwicklung immer Staubschutzmaske tragen.

Beim Aufsaugen nicht geeigneten Saugguts kann das Gebläserad blockieren. Gerät sofort ausschalten, Netzstecker ziehen. Erst dann blockierendes Sauggut entfernen.

Keine Gegenstände durch das Schutzgitter oder Düse ins Innere des Gebläsegehäuses schieben. Durch das Gebläse können diese mit hoher Geschwindigkeit herausgeschleudert werden – Verletzungsgefahr!

Bei spürbaren Veränderungen im Laufverhalten (z. B. höhere Vibrationen) Arbeit unterbrechen und Ursachen für die Veränderungen beseitigen.

Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Arbeiten". Auch die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Vor dem Verlassen des Gerätes: Gerät ausschalten – Netzstecker ziehen.

Nach der Arbeit

Netzstecker aus der Steckdose ziehen

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Gerät von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme Handschuhe)
- Pausen
Die Benutzungsdauer wird verkürzt durch:
– besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
- niedrige Außentemperaturen
- Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Vor allen Arbeiten am Gerät: Netzstecker aus der Steckdose ziehen.

Gerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden

regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Arbeiten am Gerät (z. B. Anschlussleitung ersetzen) dürfen nur von autorisierten Elektro-Fachkräften ausgeführt werden, um Gefährdungen zu vermeiden.

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Kühluftschlitze im Motorgehäuse bei Bedarf reinigen.

Blasgerät komplettieren

●Netzstecker aus Steckdose ziehen

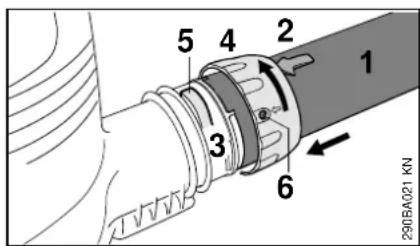

Blasrohr montieren BGE 61

5 4 2 1 3 6 290BA021 KN

●Aussparungen zur Deckung bringen. Der Pfeil (2) muss sich an der Oberseite des Blasrohrs (1) befinden
- Blasrohr (1) bis zum Anschlag in den Stutzen (3) des Gebläsegehäuses stecken
- Überwurfmutter (4) über den Stutzen (3) des Gebläsegehäuses schieben und in Pfeilrichtung drehen, bis die Lasche (5) in der Öffnung (6) der Überwurfmutter einrastet

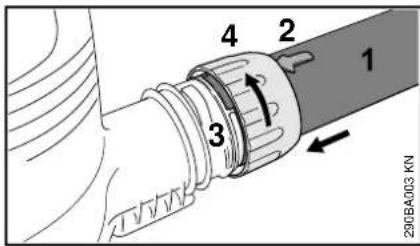

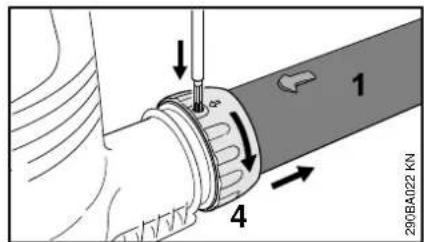

Blasrohr montieren BGE 71, BGE 81

Das Blasgerät kann nur eingeschaltet werden, wenn das Blasrohr richtig montiert wurde. Die Überwurfmutter betätigt einen Schalter, der den Stromkreis zum Starten des Motors schließt.

deutsch

1 2 3 4 290BA003 KN

●Aussparungen zur Deckung bringen. Der Pfeil (2) muss sich an der Oberseite des Blasrohrs (1) befinden
- Blasrohr (1) bis zum Anschlag in den Stutzen (3) des Gebläsegehäuses stecken
- Überwurfmutter (4) über den Stutzen (3) des Gebläsegehäuses schieben und in Pfeilrichtung bis zum Anschlag drehen. Sicherheitsschalter wird hörbar betätigt

Düse montieren

1 6 a b 5 290BA004 KN

- Düse (5) in Position (a) (lang) oder Position (b) (kurz) bis zum Zapfen (6) auf das Blasrohr (1) schieben und in Pfeilrichtung verriegeln

Blasrohr demontieren BGE 61

1 290BA022 KN 4

●Motor abstellen
●Lasche mit einem geeigneten Werkzeug durch die Öffnung an der Überwurfmutter eindrücken
- Überwurfmutter (4) in Pfeilrichtung bis zum Anschlag drehen
●Blasrohr (1) abnehmen

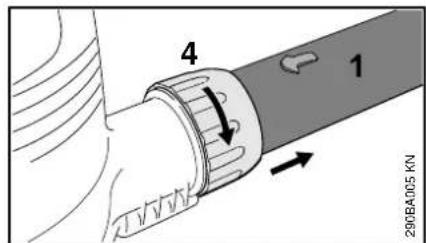

Blasrohr demontieren BGE 71, BGE 81

4 1 290BA005 KN

●Motor abstellen
- Überwurfmutter (4) in Pfeilrichtung bis zum Anschlag drehen
●Blasrohr (1) abnehmen

Saughäcksler komplettieren

Der Saughäcksler kann nur eingeschaltet werden, wenn der Krümmer und das Saugrohr richtig montiert wurden. Die Überwurfmuttern betätigen einen Schalter, der den Stromkreis zum Starten des Motors schließt.

●Netzstecker aus Steckdose ziehen

Krümmer montieren

1 2 3 4 290BA015 KN

●Krümmer (1) in den Fangsack (2) bis zur Markierung (Pfeil) einführen
●Band (3) am Fangsack festziehen und Lasche (4) niederdrücken

Der Reißverschluss am Fangsack muss geschlossen sein

deutsch

5 7 6 200BA006 KN

●Aussparungen zur Deckung bringen
- Krümmer (5) bis zum Anschlag in den Stutzen (6) des Gebläsegehäuses einstecken
- Überwurfmutter (7) über den Stutzen (6) des Gebläsegehäuses schieben und in Pfeilrichtung bis zum Anschlag drehen. Sicherheitsschalter wird hörbar betätigt

Saugrohr komplettieren

295BA080 KN

●Saugrohr und Saugrohrverlängerung an den Pfeilen ausrichten, zusammenschieben und einrasten

Saugrohr montieren

1 2 290BA008 KN

●Motor abstellen

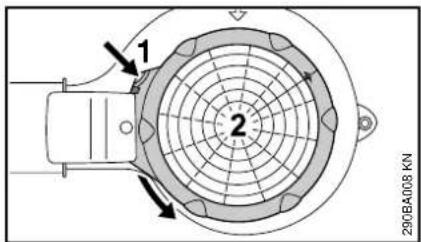

●Lasche (1) zum Gebläsegehäuse drücken und Schutzgitter (2) in Pfeilrichtung bis zum Anschlag drehen und abnehmen

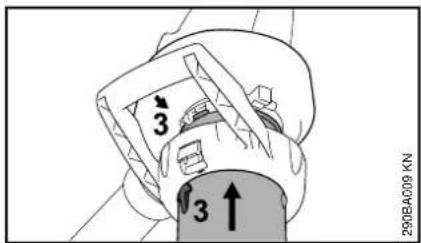

3 3 290BA09 KN

●Pfeile (3) zur Deckung bringen
●Saugrohr bis zum Anschlag in die Ansaugöffnung des Gebläsegehäuses einstecken

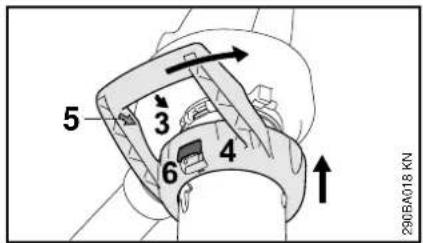

5 3 6 4 290BA018 KN

• Überwurfmutter (4) über die Ansaugöffnung des Gebläsegehäuses schieben
  ●Pfeile (3) und (5) zur Deckung bringen
• Überwurfmutter (4) in Pfeilrichtung drehen, bis Hebel (6) am Gebläsegehäuse hörbar einrastet

Krümmer demontieren

1 2 290BA0-10 KN

●Motor abstellen
- Überwurfmutter (1) in Pfeilrichtung bis zum Anschlag drehen
●Krümmer (2) abnehmen

deutsch

Saugrohr demontieren

290B4011 KN

●Motor abstellen

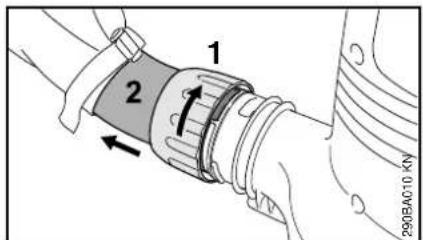

●Hebel (1) betätigen und Überwurfmutter (2) in Pfeilrichtung bis zum Anschlag drehen und mit Saugrohr abnehmen

4 3 5 290BA017 KN

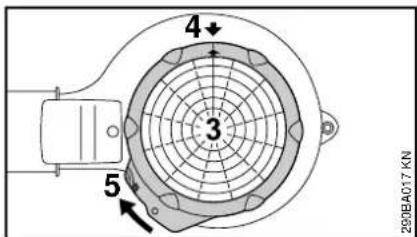

●Schutzgitter (3) auf die Ansaugöffnung Gebläsegehäuses ansetzen
●Pfeile (4) zur Deckung bringen
●Schutzgitter (3) in Pfeilrichtung drehen, bis Lasche (5) am Gebläsegehäuse einrastet

Gerät elektrisch anschließen

Spannung und Frequenz des Gerätes (siehe Typenschild) muss mit Spannung und Frequenz des Netzanschlusses übereinstimmen.

Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführt sein – siehe "Technische Daten".

Das Gerät muss an die Spannungsversorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA überschreitet.

Der Netzanschluss muss IEC 60364 sowie den länderbezogenen Vorschriften entsprechen.

Die Verlängerungsleitung muss abhängig von Netzspannung und Leitungslänge den aufgeführten Mindestquerschnitt haben.

Leitungslänge Mindestquerschnitt

220 V – 240 V:
bis 20 m 1,5 mm	^2
20 m bis 50 m 2,5 mm	^2
100 V – 120 V:
bis 10 m 2,0 mm	^2
10 m bis 30 m 3,5 mm	^2

Zugentlastung

1 2 290BA012 KN

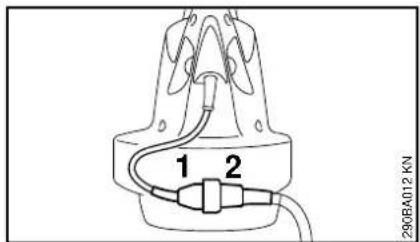

●Netzstecker (1) in die Kupplung (2) der Verlängerungsleitung stecken

3 5 4 290BA013 KN

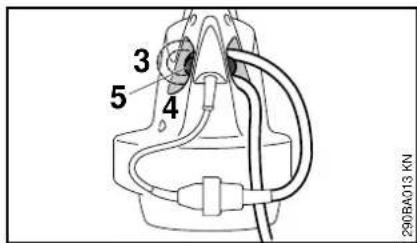

●mit Verlängerungsleitung eine Schlaufe bilden
●Schlaufe (3) durch Öffnung (4) führen
●Schlaufe über Haken (5) führen und festziehen

Anschluss an die Netzsteckdose

Vor Anschluss an die Spannungsversorgung prüfen, ob Gerät ausgeschaltet ist – siehe "Gerät ausschalten"

●Netzstecker der Verlängerungsleitung in vorschriftsmäßig installierte Steckdose stecken

Gerät einschalten

●sicheren und festen Stand einnehmen
●Gerät in Arbeitsposition halten
BGE 61, BGE 71, SHE 71

1 290BA016 KN

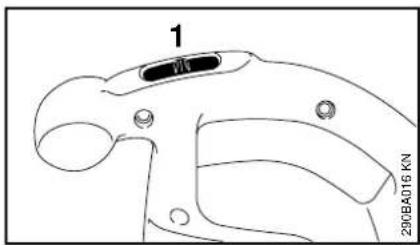

● Schalter (1) auf I oder II stellen (Stellung II je nach Ausstattung)

Bei Geräten mit Schaltstellung I:

I = volle Blasleistung

Bei Geräten mit Schaltstellung I und II:

I = halbe Blasleistung

II = volle Blasleistung

BGE 81, SHE 81

3 2 290BA007 KN

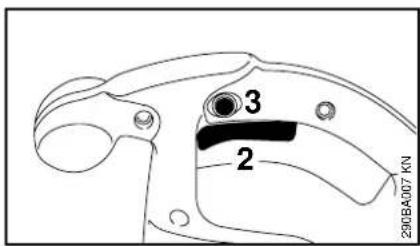

●Schalthebel (2) am Bedienungsgriff drücken

Die Blas- und Saugleistung lässt sich stufenlos regulieren.

Durch Drücken des Feststellknopfes (3) kann der Schalthebel (2) im maximalen Blas- und Saugbetrieb eingerastet werden.

Gerät ausschalten

Bei längeren Pausen – Netzstecker ziehen.

Wird das Gerät nicht mehr benutzt, ist es so abzustellen, dass niemand gefährdet wird.

Gerät vor unbefugtem Zugriff sichern.

● Schalter (1) auf 0 stellen

BGE 81, SHE 81

3 2 290BA007 KN

●Schalthebel (2) am Bedienungsgriff loslassen

Bei eingerastetem Feststellknopf (3) den Schalthebel kurz durchdrücken und loslassen.

deutsch

Gerät aufbewahren

●Gerät gründlich säubern
●Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Komplettes Gerät	Sichtprüfung (Zustand) x
	reinigen x
Bedienungsgriff Funktionsprüfung x
Ansaugöffnungen für Kühluft reinigen x
Sicherheitsaufkleber ersetzen x

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
  – die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
  – Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
  – Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel „Wartungs- und Pflegehinweise“ aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zählen unter anderem:

– Schäden am Elektromotor infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. unzureichender Reinigung der Kühlluftführung)
– Schäden durch falschen elektrischen Anschluss (Spannung, nicht ausreichend dimensionierte Zuleitungen)
– Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
– Schäden am Gerät infolge Verwendung von qualitativ minderwertigen Ersatzteilen

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

• Gebläserad
• Fangsack

Wichtige Bauteile

1 2 3 4 6 7 5 8 # 9 10 11 12 STIHL® 13 200BA014 KN

1 Flachdüse
2 Blasrohr
3 Überwurfmutter
4 Schalter (nur BGE 61, BGE 71, SHE 71)
5 Schalthebel (nur BGE 81, SHE 81)
6 Feststellknopf (nur BGE 81, SHE 81)
7 Bedienungsgriff
8 Haken für Zugentlastung
9 Netzstecker
10 Schutzgitter
11 Überwurfmutter mit Griff*
12 Saugrohr*
13 Krümmer*
14 Fangsack*

Maschinennummer

deutsch

Technische Daten

Motor BGE 61

Ausführung 120 V

Netzanschlussdaten 120 V, 60 Hz, 9,2 A

Absicherung 15 A

Leistung 1100 W

Schutzklasse II

Ausführung 240 V

Netzanschlussdaten 240 V, 50 Hz, 4,8 A

Absicherung 10 A

Leistung 1100 W

Schutzklasse II

Netzanschlussdaten 120 V, 60 Hz, 9,2 A

Absicherung 15 A

Leistung 1100 W

Schutzklasse II

Ausführung 230 V

Netzanschlussdaten 230 V, 50 Hz, 4,8 A

Absicherung 10 A

Leistung 1100 W

Schutzklasse II

Ausführung 230 V - 240 V

Netzanschlussdaten 230 V - 240 V, 50 Hz, 4,8 A

Absicherung 10 A

Leistung 1100 W

Schutzklasse II

Netzanschlussdaten 230 V, 50 Hz, 6,1 A

Absicherung 10 A

Leistung 1400 W

Schutzklasse II

Ausführung 230 V - 240 V

Netzanschlussdaten 230 V - 240 V, 50 Hz, 6,1 A

Absicherung 10 A

Leistung 1400 W

Schutzklasse II

Maximaler Luftdurchsatz

Blasbetrieb Saugbetrieb

BGE 61 670 m ^3/h ---

BGE 71 670 m ^3 /h 580 m ^3 /h

BGE 81 750 m ^3 /h 650 m ^3 /h

SHE 71 670 m ^3 /h 580 m ^3 /h

SHE 81 750 m ^3 /h 650 m ^3 /h

Luftgeschwindigkeit mit Düse

Blasbetrieb

BGE 61 66 m/s

BGE 71 66 m/s

BGE 81 76 m/s

SHE 71 66 m/s

SHE 81 76 m/s

Maße

Breite 210 mm

Höhe 334 mm

Tiefe 330 mm

Gewicht

BGE 61 3,0 kg

BGE 71 3,0 kg

BGE 81 3,3 kg

SHE 71 4,1 kg

SHE 81 4,4 kg

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und

Vibrationswerte wird der

Betriebszustand nominelle

Höchstdrehzahl berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration

2002/44/EG siehe www.stihl.com/vib/.

Dauerschalldruckpegel Lp nach ISO 11201

Blasbetrieb Saugbetrieb

BGE 71 85 dB(A) 85 dB(A)

BGE 81 89 dB(A) 88 dB(A)

SHE 71 85 dB(A) 85 dB(A)

SHE 81 89 dB(A) 88 dB(A)

Schallleistungspegel L_w nach ISO 3744

Blasbetrieb Saugbetrieb

BGE 71 100 dB(A) 101 dB(A)

BGE 81 103 dB(A) 103 dB(A)

SHE 71 100 dB(A) 101 dB(A)

SHE 81 103 dB(A) 103 dB(A)

Vibrationswert a_hv nach ISO 20643

Blasbetrieb

Handgriff rechts

BGE 71 1 m/s ^2

BGE 81 4,1 m/s ^2

SHE 71 1 m/s ^2

SHE 81 4,1 m/s ^2

Saugbetrieb

Handgriffrechts

Handgrifflinks

BGE 71 0,8 m/s ^2 1,2 m/s ^2

BGE 81 2,6 m/s ^2 5,6 m/s ^2

SHE 71 0,8 m/s ^2 1,2 m/s ^2

SHE 81 2,6 m/s ^2 5,6 m/s ^2

Für den Schalldruckpegel und den

Schallleistungspegel beträgt der

K-Faktor nach RL 2006/42/EG =

2,5 dB(A); für den Vibrationswert beträgt

der K-Faktor nach RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH bezeichnet eine EG

Verordnung zur Registrierung,

Bewertung und Zulassung von

Chemikalien.

Informationen zur Erfüllung der REACH

Verordnung (EG) Nr. 1907/2006 siehe

www.stihl.com/reach

Sonderzubehör

- Anbausatz Saugeinrichtung (nur BGE 71, BGE 81)

– Anbausatz Dachrinnenreiniger

- gebogene Flachdüse

Aktuelle Informationen zu diesem und weiterem Sonderzubehör sind beim STIHL Fachhändler erhältlich.

Reparaturhinweise Entsorgung EG Konformitätserklärung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL ^® und gegebenenfalls am STIHL Ersatzteilkennzeichen G ^® (auf kleinen Teilen kann das Zeichen auch allein stehen).

181BA003 KN

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

bestätigt, dass

Bauart: Elektro-Blasgerät

Elektro-Saughäcksler

Fabrikmarke: STIHL

Typ: BGE 61

BGE 71

BGE 81

SHE 71

SHE 81

Serienidentifi-

zierung: 4811

den Vorschriften in Umsetzung der

Richtlinien 2006/42/EG, 2000/14/EG

und 2004/108/EG entspricht und in

Übereinstimmung mit den folgenden

Normen entwickelt und gefertigt worden ist:

IEC 60335-2-100, EN 55014-1,

EN 55014-2, EN 60335-1,

EN 61000-3-2, EN 61000-3-3

Zur Ermittlung des gemessenen und des

garantierten Schallleistungspegels

wurde nach Richtlinie 2000/14/EG,

Anhang V, unter Anwendung der Norm

ISO 11094 verfahren.

Gemessener Schallleistungspegel

BGE 71: 98 dB(A)

BGE 81: 101 dB(A)

SHE 71: 98 dB(A)

SHE 81: 100 dB(A)

Garantierter Schallleistungspegel

BGE 71: 100 dB(A)

BGE 81: 103 dB(A)

SHE 71: 100 dB(A)

SHE 81: 102 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 09.07.2010

ANDREAS STIHL AG & Co. KG i. V.

Elsner

Leiter Produktgruppen Management

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13

64807 Dieburg

Telefon [phone]*

ÖSTERREICH

STIHL Ges.m.b.H.

Mühlgasse 93

2380 Perchtoldsdorf

Telefon [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon [phone]

Qualitäts-Zertifikat

ZERTIFIZIERTES DIN ISO 9001 QUALITÄTSMANAGEMENTSYSTEM 000BA025 LÄ

Sämtliche Produkte von STIHL entsprechen höchsten Qualitätsanforderungen.

Mit der Zertifizierung durch eine unabhängige Gesellschaft wird dem

Hersteller STIHL bescheinigt, dass sämtliche Produkte bezüglich Produktentwicklung,

Materialbeschaffung, Produktion, Montage, Dokumentation und Kundendienst die strengen

Anforderungen der internationalen Norm ISO 9001 für

Qualitätsmanagement-Systeme erfüllen.

deutsch

Contents

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

ANDREAS STIHL AG & Co. KG

Produktzulassung (Product Licensing)

ANDREAS STIHL AG & Co. KG

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

ANDREAS STIHL AG & Co. KG

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

confirma que

ANDREAS STIHL AG & Co. KG

Atentamente

Elsner

ANDREAS STIHL AG & Co. KG

Produktgodkännande

ANDREAS STIHL AG & Co. KG

e.u.

Elsner

Chef Produktadministration

Kvalitetscertifikat

ZERTIFIZIERTES DIN ISO 9001 QUALITÄTSMANAGEMENTSYSTEM 000BA025 LÄ

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

vahvistaa, että

ANDREAS STIHL AG & Co. KG

Tuotehyväksyntä

Waiblingen, 9.7.2010

ANDREAS STIHL AG & Co. KG

puolesta

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

71336 Waiblingen

dichiara che

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 09.07.2010

ANDREAS STIHL AG & Co. KG

Per incarico

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

bekræfter, at

ANDREAS STIHL AG & Co. KG

Produktgodkendelse

Waiblingen, 9.7.2010

ANDREAS STIHL AG & Co. KG

e. b.

Elsner

Leder produktgruppe management

Kvalitetscertifikat

ZERTIFIZIERTES DIN ISO 9001 QUALITÄTSMANAGEMENTSYSTEM 000BA025 LÄ

Avfallshändtering 169

EU Samsvarserklæring 169

Kvalitetssertifikat 170

Kjære kunde

ANDREAS STIHL AG & Co. KG

Badstr. 115

DE-71336 Waiblingen

bekrefter at

Waiblingen, 9.7.2010

ANDREAS STIHL AG & Co. KG

pva.

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

nevében

Elsner

Osztályvezető,

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

certifica que o

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 09.07.2010

Technische gegevens 226

Handgreep hands rechts links

BGE 71 0,8 m/s ^2 1,2 m/s ^2

BGE 81 2,6 m/s ^2 5,6 m/s ^2

SHE 71 0,8 m/s ^2 1,2 m/s ^2

SHE 81 2,6 m/s ^2 5,6 m/s ^2

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 09.07.2010

ANDREAS STIHL AG & Co. KG

Bij volmacht

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

βεβαιώνει ότι

Είδος: Ηλεκτρικός

φυσητήρας

Ηλεκτρικός κοπτικός

αναρροφητήρας

ANDREAS STIHL AG & Co. KG

Produktzulassung

Waiblingen, 09.07.2010

ANDREAS STIHL AG & Co. KG

K.ε.

Elsner

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 09.07.2010

ANDREAS STIHL AG & Co. KG z up.

Elsner
