BEDIENUNGSANLEITUNG SE 62 STIHL

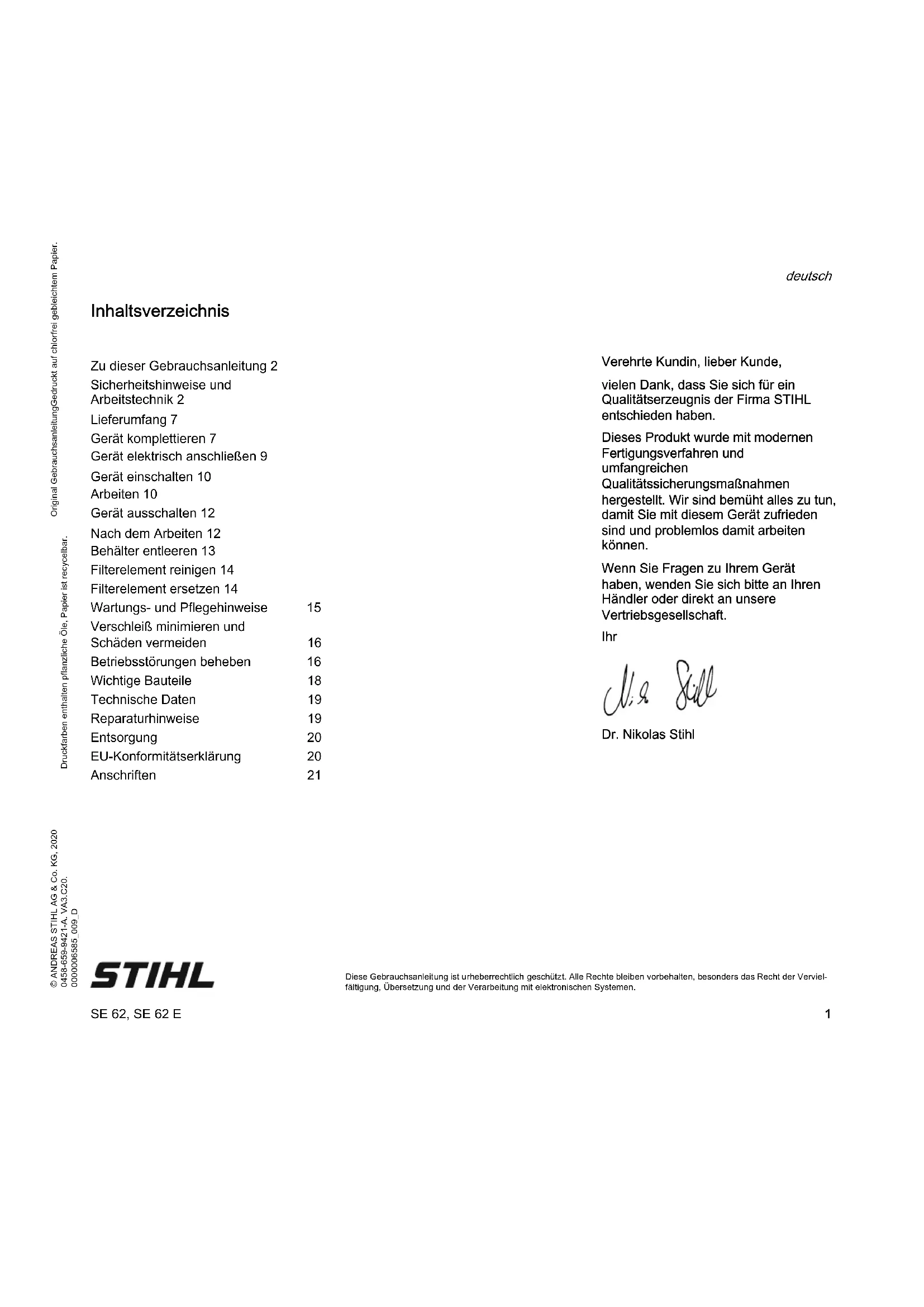

Zu dieser Gebrauchsanleitung 2

Sicherheitshinweise und

Arbeitstechnik 2

Lieferumfang 7

Gerät komplettieren 7

Gerät elektrisch anschließen 9

Gerät einschalten 10

Arbeiten 10

Gerät ausschalten 12

Nach dem Arbeiten 12

Behälter entleeren 13

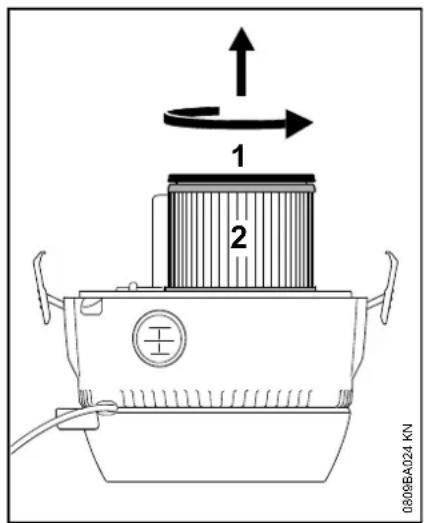

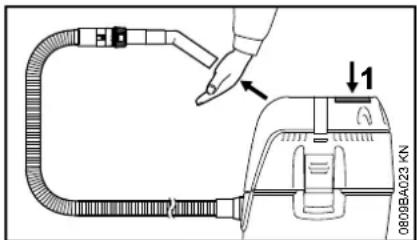

Filterelement reinigen 14

Filterelement ersetzen 14

Wartungs- und Pflegehinweise 15

Verschleiß minimieren und

Schäden vermeiden 16

Betriebsstörungen beheben 16

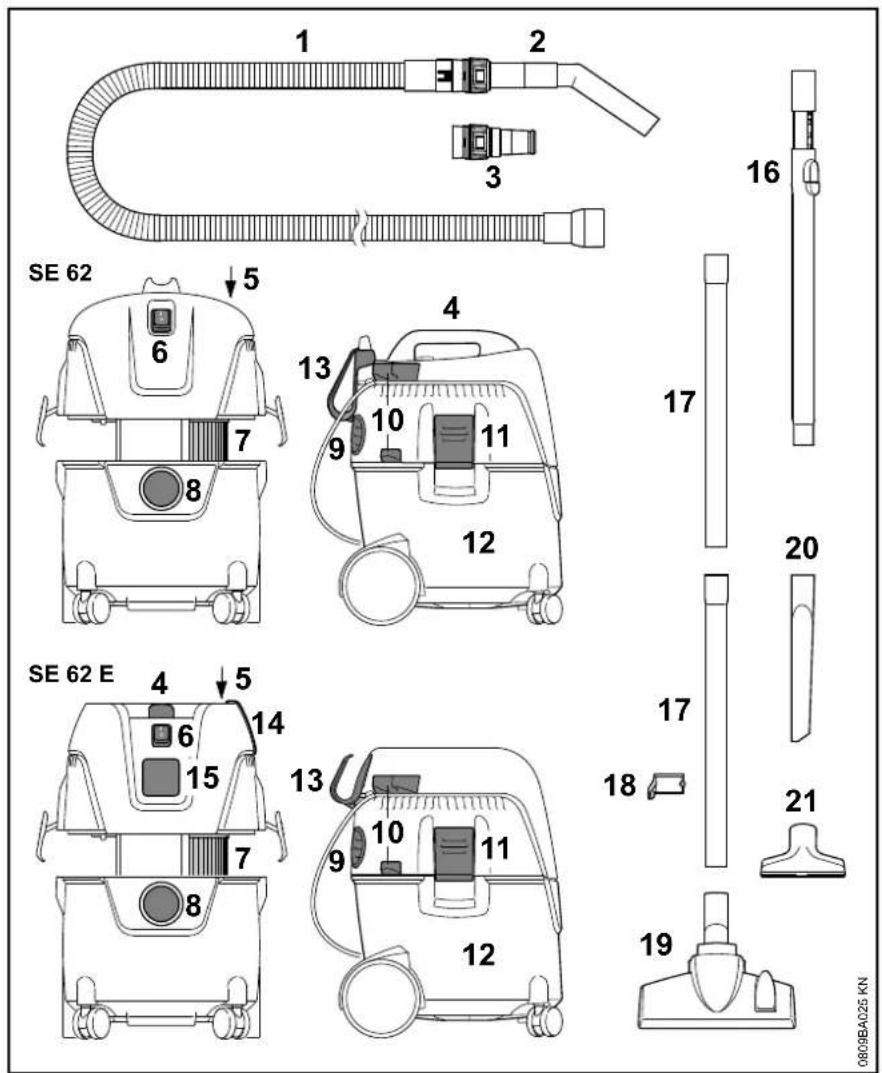

Wichtige Bauteile 18

Technische Daten 19

Reparaturhinweise 19

Entsorgung 20

EU-Konformitätserklärung 20

Anschriften 21

STIHL

SE 62, SE 62 E

deutsch

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

WARNING

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind bei diesem Gerät nötig. Der Stromanschluss eröffnet besondere Gefahrenquellen.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

! WARNING

• Kinder oder Jugendliche dürfen nicht mit dem Gerät arbeiten. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Gerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.
• Vor allen Arbeiten am Gerät, z. B. Reinigung, Wartung, Austausch von Teilen – Netzstecker ziehen!

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wird das Gerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzstecker ziehen.

Das Gerät darf nur von Personen benutzt werden, die in dessen Benutzung und Handhabung unterwiesen sind, oder den Nachweis erbringen, dass sie das Gerät sicher bedienen können.

Das Gerät kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie beaufsichtigt und für den sicheren Umgang mit dem Gerät eingewiesen wurden um die damit verbundenen Gefahren zu verstehen.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht.

Vor jedem Arbeitsbeginn Gerät auf vorschriftsmäßigen Zustand prüfen. Besonders auf Anschlussleitung,

Netzstecker und Sicherheitseinrichtungen achten.

Anschlussleitung regelmäßig auf Anzeichen einer Verletzung oder Alterung untersuchen. Gerät mit nicht einwandfreier Anschlussleitung nicht in Betrieb nehmen – Lebensgefahr durch Stromschlag!

Anschlussleitung nicht zum Ziehen oder Transportieren des Gerätes verwenden.

An die Gerätesteckdose nur Elektrowerkzeuge anschließen – siehe "Gerät elektrisch anschließen" und "Gerät einschalten".

Zum Reinigen des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Saugeroberteil niemals mit Wasser abspritzen – Kurzschlussgefahr!

Zubehör und Ersatzteile

Nur solche Teile oder Zubehöre anbauen, die von STIHL für dieses Gerät

zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Einsatzbereiche

Aufsaugen trockener, nicht brennbarer Materialien (Staub, Schmutz, Glassplitter, Späne, Sand etc.) und nicht brennbarer Flüssigkeiten (Schmutzwasser, verschüttete Säfte u. ä.)

deutsch

Weder heiße Materialien (heiße Asche, brennbare explosive Stäube, glimmende Zigarettenstummel etc.), noch feuergefährliche Flüssigkeiten (Benzin, Verdünnung etc.), sowie aggressive Flüssigkeiten (Säuren, Laugen) saugen – Brand- bzw. Explosionsgefahr!

Das Gerät ist nicht für das Saugen gesundheitsgefährdender Stäube geeignet.

Der Einsatz des Gerätes für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen. Keine Änderungen am Gerät vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen.

Gerät transportieren

Zum sicheren Transport in und auf Fahrzeugen das Gerät rutsch- und kippsicher mit Bändern befestigen.

Gerät nicht kippen, wenn sich Flüssigkeit im Behälter befindet.

Vor dem Transport alle Verriegelungen am Behälter schließen.

Vor dem Arbeiten

Gerät prüfen

• Schalter muss sich leicht auf 0 betätigen lassen
• Schalter muss sich in Stellung 0 befinden

Das Gerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt und fest montiert sind.

Vor dem Aufsaugen von Flüssigkeiten oder nassen Stoffen Filtersack entfernen und die Funktion des Schwimmers überprüfen. Immer mit Filterelement arbeiten.

Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

Elektrischer Anschluss Stromschlaggefahr vermindern:

• Spannung und Frequenz des Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen
• Anschlussleitung, Netzstecker und Verlängerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden
• elektrischer Anschluss nur an einer vorschriftsmäßig installierten Steckdose
• Nur Verlängerungsleitungen verwenden, die den Vorschriften für den jeweiligen Anwendungsfall entsprechen.
• Isolierung von Anschluss- und Verlängerungsleitung, Stecker und Kupplung in einwandfreiem Zustand

Anschluss- und Verlängerungsleitung sachgemäß verlegen:

• Mindestquerschnitte der einzelnen Leitungen beachten – siehe "Gerät elektrisch anschließen"
• Anschlussleitung so verlegen und kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann – Stolpergefahr!

- Die Verwendung ungeeigneter Verlängerungsleitungen kann gefährlich sein. Nur Verlängerungsleitungen verwenden, die für den Außeneinsatz zugelassen und entsprechend gekennzeichnet sind, sowie einen ausreichenden Leitungsquerschnitt haben

- Stecker und Kupplung der Verlängerungsleitung müssen spritzwassergeschützt sein oder so verlegt werden, dass sie nicht mit Wasser in Berührung

kommen können – Stecker und Kupplung der Verlängerungsleitung dürfen nicht im Wasser liegen

• nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen
• nicht durch Türritzen oder Fensterspalten quetschen
• bei verschlungenen Leitungen – Netzstecker ziehen und Kabel entwirren
• Kabeltrommeln immer ganz abwickeln, um Brandgefahr durch Überhitzung zu vermeiden

Während der Arbeit

Bei Beschädigung der Anschlussleitung sofort den Netzstecker ziehen – Lebensgefahr durch Stromschlag!

Anschlussleitung nicht durch Überfahren, Quetschen, Zerren usw. beschädigen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Netzstecker, Anschluss- und Verlängerungsleitung, sowie elektrische Steckverbindungen nur mit trockenen Händen anfassen.

Elektrogeräte niemals mit Wasser abspritzen – Kurzschlussgefahr!

Bei drohender Gefahr bzw. im Notfall – Schalter 0 stellen.

Gerät niemals unbeaufsichtigt laufen lassen.

Gerät nicht im Regen stehen lassen.

Gerät nur stehend betreiben. Gerät nicht abdecken, auf ausreichende Motorbelüftung achten.

Nur mit unbeschädigtem Filterelement saugen.

Bei Schaumentwicklung oder austretender Flüssigkeit Arbeit sofort beenden, Netzstecker ziehen und Behälter entleeren.

deutsch

Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Arbeiten". Auch die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Vor dem Verlassen des Gerätes: Gerät ausschalten – Netzstecker ziehen.

Nach der Arbeit

Netzstecker aus der Steckdose ziehen

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Gerät von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.

Wartung und Reparaturen

!WARNUNG

Vor allen Arbeiten am Gerät: Netzstecker aus der Steckdose ziehen.

• Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
• Arbeiten am Gerät (z. B. das Ersetzen einer beschädigten Anschlussleitung) dürfen nur von autorisierten Fachhändlern oder qualifizierten Elektro-Fachkräften ausgeführt werden, um Gefährdungen zu vermeiden.

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Kühluftschlitze im Motorgehäuse bei Bedarf reinigen.

Gerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Lieferumfang

SE 62

1x Saugschlauch 2,5 m

1x Handrohr

2x steckbares Saugrohr

SE 62 E

1x Saugschlauch 3,5 m

1x Handrohr

1x teleskopierbares Saugrohr

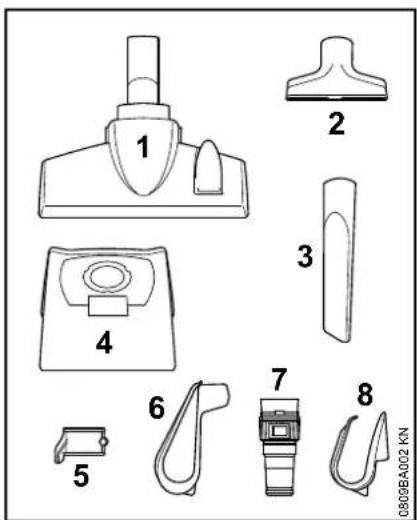

Zubehörteile im Behälter

1 2 3 4 5 6 7 8 0809BA002 KN

1x Kombi Bodendüse (1)

1x Universaldüse (2)

1x Fugendüse (3)

1x Filtersack (4)

SE 62, SE 62 E

1x Saugrohrhalter (5)

zusätzlich nur für SE 62

1x Halter für Anschlussleitung (6)

zusätzlich nur für SE 62 E

1x Adapter für Elektrowerkzeuge (7)

1x Halter für Anschlussleitung (8)

Gerät komplettieren

Vor der ersten Inbetriebnahme müssen verschiedene Zubehörteile montiert werden.

WARNUNG

Netzstecker erst in die Steckdose stecken, wenn das Gerät komplett montiert ist.

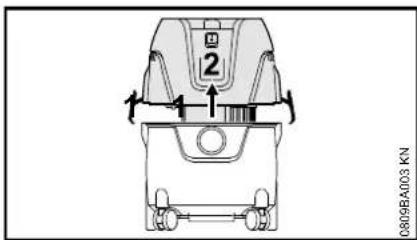

Behälter öffnen und schließen

2 0809BA003 KN

Öffnen

• Klammern (1) öffnen
  ●Saugeroberteil (2) senkrecht nach oben abnehmen
• Zubehör entnehmen und Filtersack einlegen – siehe "Filtersack einlegen"

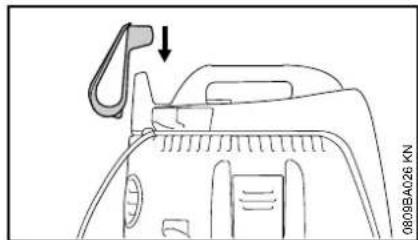

Schließen

●Saugeroberteil (2) aufsetzen und Klammern (1) schließen – auf korrekten Sitz der Klammern achten

deutsch

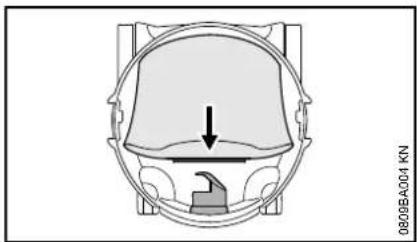

Filtersack einlegen

●Muffe des Filtersacks bis zum Anschlag auf den Saugstutzen stecken

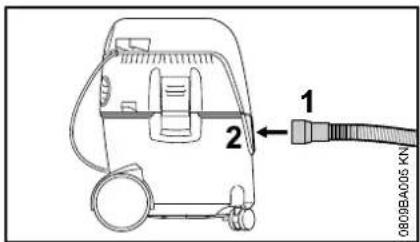

Saugschlauch und Handrohr montieren

1 2 0801BA005 KN

●Muffe (1) des Saugschlauches in den Saugstutzen (2) stecken

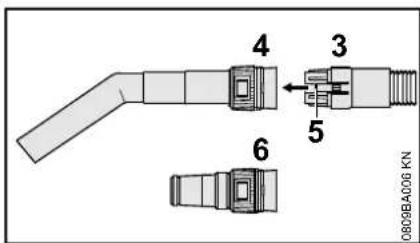

4 3 5 6 0809BA06 KN

●Kupplung (3) des Saugschlauches in die Aufnahme (4) am Handrohr schieben – Verriegelung (5) muss einrasten

Bei Verwendung des Adapters für Elektrowerkzeuge (im Lieferumfang von SE 62 E enthalten):

●Kupplung (3) des Saugschlauches in die Aufnahme (6) des Adapters für Elektrowerkzeuge schieben – Verriegelung (5) muss einrasten

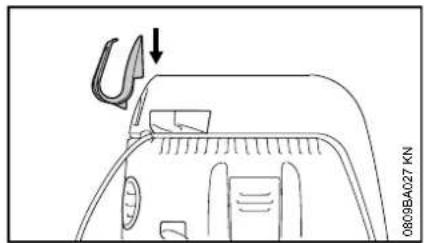

Halter für Anschlussleitung
SE 62

●Halter für Anschlussleitung über die Aufnahme am Saugeroberteil stecken

SE 62 E

●Halter für Anschlussleitung an der rechten Lasche am Saugeroberteil befestigen

Saugrohr
SE 62

1 2 ← 0809BA007 KN

●Saugrohre (1) und (2) zusammenstecken

SE 62 E

1 2 0809BA008 KN

●Knopf (1) drücken

●Saugrohr (2) ein- oder ausfahren

Saugrohrhalter montieren

1 2 A 0809BA009 KN

●Saugrohrhalter (1) über das Saugrohr schieben (Abstand A ca. 8 cm / 3,150 in.) und mit der Schraube (2) befestigen

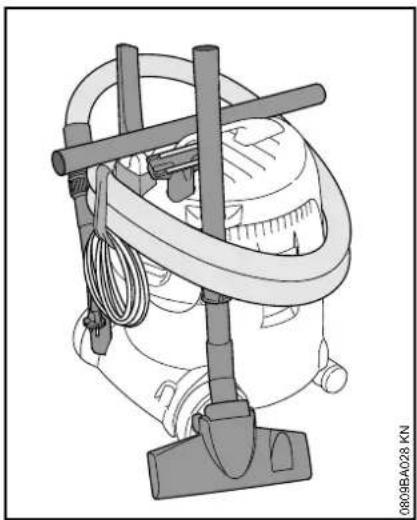

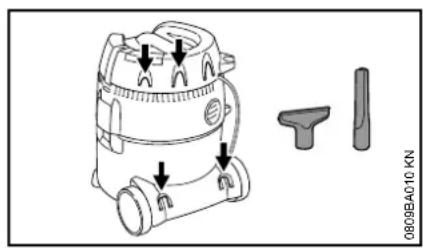

Zubehör befestigen

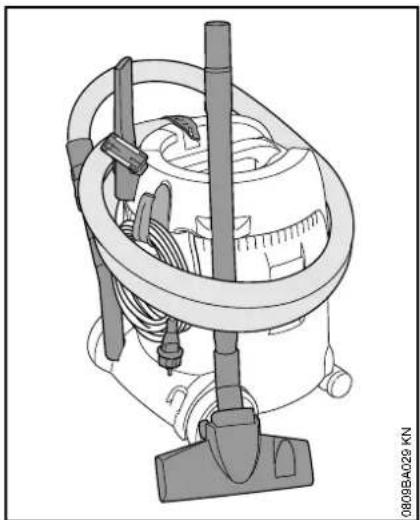

0809BA010 KN

Zubehör an den dafür vorgesehenen Haltern befestigen – wie im Bild.

Gerät elektrisch anschließen

Spannung und Frequenz des Gerätes (siehe Typenschild) muss mit Spannung und Frequenz des Netzanschlusses übereinstimmen.

Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführt sein – siehe "Technische Daten".

Das Gerät muss an die Spannungsversorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA überschreitet.

Der Netzanschluss muss IEC 60364 sowie den länderbezogenen Vorschriften entsprechen.

Verlängerungsleitung

Die Verlängerungsleitung muss von ihrer Bauart her mindestens die gleichen Eigenschaften erfüllen wie die Anschlussleitung am Gerät. Kennzeichnung zur Bauart (Typbezeichnung) an der Anschlussleitung beachten.

Die Adern in der Leitung müssen, abhängig von Netzspannung und Leitungslänge, den aufgeführten Mindestquerschnitt haben.

Leitungslänge Mindestquerschnitt

220 V – 240 V:
bis 20 m 1,5 mm	^2
20 m bis 50 m 2,5 mm	^2

100 V - 127 V:

bis 10 m AWG 14 / 2,0 mm 2

10 m bis 30 m AWG 12 / 3,5 mm ^4

Anschluss an die Netzsteckdose

Vor Anschluss an die Spannungsversorgung prüfen, ob Gerät ausgeschaltet ist – siehe "Gerät ausschalten"

- Netzstecker des Gerätes oder Netzstecker der Verlängerungsleitung in vorschriftsmäßig installierte Steckdose stecken

deutsch

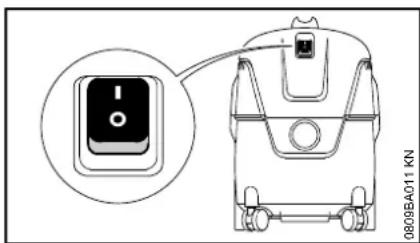

Gerät einschalten

SE 62

0809BA011 KN

Schalterstellungen:

Sauger eingeschaltet

Sauger ausgeschaltet

●Zum Einschalten Geräteschalter auf Stellung I stellen

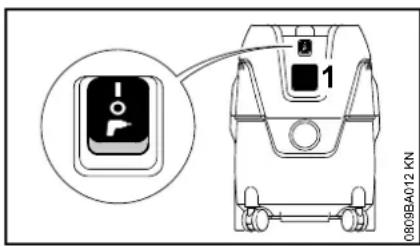

SE 62 E

1 0809BA012 KN

Elektrowerkzeuge können an die Gerätesteckdose (1) angeschlossen werden. Anschlussleistung der Gerätesteckdose beachten – siehe "Technische Daten".

●Vor Anschluss eines Elektrowerkzeuges an die Gerätesteckdose (1) den Sauger und das anzuschließende Elektrowerkzeug ausschalten

Bei Elektrowerkzeugen mit elektronischer Drehzahlregelung wird die Leistungsaufnahme des Saugers angepasst.

Schalterstellungen

Sauger eingeschaltet – die Gerätesteckdose kann nicht genutzt werden

Sauger ausgeschaltet

Sauger betriebsbereit – das an der Gerätesteckdose angeschlossene Elektrowerkzeug schaltet den Sauger über die Einschaltautomatik ein und aus

●Zum Einschalten Geräteschalter auf auf die entsprechende Schalterstellung stellen

Arbeiten

- Je nach Einsatz des Saugers – Zubehör aussuchen und auf das Saugrohr, Handrohr oder Saugschlauch (nur Adapter für Elektrowerkzeug) stecken

Kombi Bodendüse

●Stellung zum Saugen von Teppichböden (1)

●Stellung zum Saugen von glatten Böden (2)

Universaldüse

Zur Reinigung von Polstermöbel oder Fahrzeuginnenräumen.

Fugendüse

Zur Reinigung von tief sitzendem Schmutz z. B. in Ecken oder Fugen.

Adapter für Elektrowerkzeug (im Lieferumfabg von SE 62 E enthalten)

1 0809BA016 KN

Zum Anschluss von Elektrowerkzeugen mit Absaugeinrichtung:

• Adapter für Elektrowerkzeug am Saugschlauch anstelle des Handrohres anschließen
  ●Saugkraft mit dem Verstellung (1) an die jeweilige Aufgabe bzw. an das jeweilige Elektrowerkzeug anpassen

Trockene Stoffe saugen

WARNING

Brennbare Stoffe dürfen nicht aufgesaugt werden.

Vor dem Aufsaugen trockener Stoffe sollte der Filtersack im Behälter eingelegt sein. Das aufgesaugte Material ist dadurch einfach zu entsorgen. Trockensaugen ohne Filtersack ist ebenfalls möglich.

HINWEIS

Nie ohne, oder mit beschädigtem Filterelement saugen.

Flüssigkeiten saugen

WARNING

Brennbare Flüssigkeiten dürfen nicht aufgesaugt werden.

Vor dem Aufsaugen von Flüssigkeiten grundsätzlich den Filtersack entfernen und Schwimmerfunktion prüfen. Der Schwimmer unterbricht den Luftstrom, wenn der Behälter voll ist. Wird der Sauger ausschließlich für Nass-Saugen eingesetzt, sollte das Filterelement durch einen Spezialeinsatz (Sonderzubehör) ersetzt werden.

Nach dem Aufsaugen von Flüssigkeiten ist das Filterelement feucht. Ein feuchtes Filterelement kann sich schneller zusetzen, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte das Filterelement vor dem

Trockensaugen getrocknet, oder durch ein trockenes Filterelement ersetzt werden.

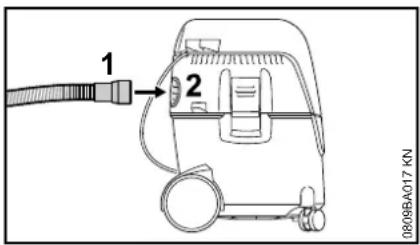

Blasbetrieb

1 2 0809BA017 KN

An schwer zu erreichenden Stellen und überall dort, wo saugen nicht möglich oder sinnvoll ist.

●Saugschlauch vom Saugstutzen abziehen

●Saugschlauch (1) in Abluftöffnung (2) stecken

Saugkraft regulieren

Die Saugkraft kann bei Bedarf mit dem Verstellring reguliert werden, um leichte Teppiche o. ä. nicht vom Boden abzuheben:

deutsch

1 0809BA018 KN

●Verstellring (1) drehen und Saugkraft so an die jeweilige Reinigungsaufgabe anpassen

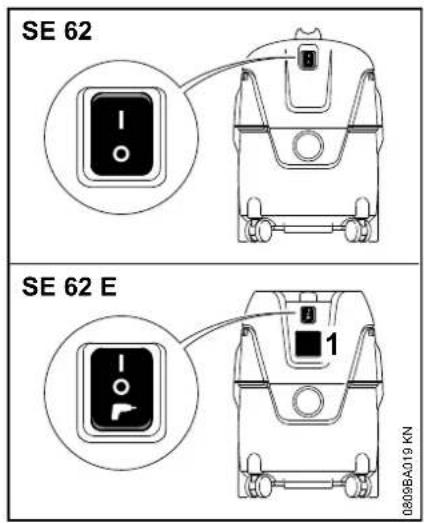

Gerät ausschalten

SE 62 SE 62 E 0809BA019 KN

● Geräteschalter auf Stellung O schalten
●Netzstecker aus der Steckdose ziehen

Nach dem Arbeiten

●Behälter entleeren, Sauger reinigen nach dem Saugen von Flüssigkeiten:
●Saugeroberteil getrennt abstellen, damit das Filterelement trocknen kann

SE 62

●Anschlussleitung aufwickeln und am Halter einhängen
●Saugrohr, Saugschlauch und Zubehör an den dafür vorgesehenen Halterungen befestigen
●Sauger in einem trockenen Raum aufbewahren und vor unbefugter Benutzung schützen

SE 62 E

●Anschlussleitung aufwickeln und mit dem Gummiband befestigen
●Saugrohr, Saugschlauch und Zubehör an den dafür vorgesehenen Halterungen befestigen
●Sauger in einem trockenen Raum aufbewahren und vor unbefugter Benutzung schützen

Behälter entleeren

●Sauger ausschalten
●Netzstecker aus der Steckdose ziehen
●Behälter öffnen – siehe "Gerät komplettieren"

Beim Trockensaugen ohne Filtersack und beim Nass-Saugen

●Saugschlauch vom Saugstutzen abziehen
●Behälter entleeren und Inhalt vorschriftsmäßig entsorgen

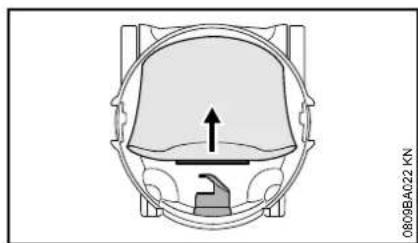

Beim Trockensaugen mit Filtersack

●Filtersackmuffe vom Saugstutzen abziehen und mit Schieber verschließen
●Filtersack vorsichtig aus dem Behälter nehmen und gemäß den gesetzlichen Bestimmungen entsorgen
●neuen Filtersack einlegen (Anleitung auf dem Filtersack)
●Filtersackmuffe bis zum Anschlag auf den Saugstutzen stecken

Behälter schließen

●Rand des Behälters reinigen
●Saugeroberteil aufsetzen – siehe "Gerät komplettieren"
●vor Einstecken des Saugschlauches: Muffe des Saugschlauchs und Saugstutzen reinigen

deutsch

Filterelement reinigen

●Schieber am Handrohr schließen
●Sauger einschalten

0809BA023 KN

• Öffnung vom Handrohr fest gegen die ebene Fläche pressen oder mit der Hand verschließen
  ●Knopf (1) zur Filterreinigung 3x drücken

Das Filterelement wird dabei von abgelagertem Staub gereinigt.

Filterelement ersetzen

1 2 0809BA024 KN

●Netzstecker aus der Steckdose ziehen
●Saugeroberteil abnehmen und umdrehen
●Deckel (1) in Pfeilrichtung drehen und abnehmen
- Filterelement (2) abziehen und gemäß den gesetzlichen Bestimmungen entsorgen
●Funktion des Schwimmers prüfen: Beim Wenden des Saugeroberteils muss sich der Schwimmer leichtgängig bewegen
●Neues Filterelement in umgekehrter Reihenfolge einbauen
●Saugeroberteil anbauen

Nie ohne, oder mit beschädigtem Filterelement saugen.

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	wöchentlich	monatlich	bei Störung	bei Beschädigung	bei Bedarf
Komplettes Gerät	Sichtprüfung (Zustand) X
	reinigen X
Anschlussleitung	überprüfen X
	ersetzen durch Fachhändler ^1)						X
Schalter	Funktionsprüfung X
	ersetzen durch Fachhändler ^1)					X	X
Kühluftschlitze im Motorgehäuse reinigen X
Filtersack wechseln X
Filterelement	reinigen X
	ersetzen X
Behälter entleeren X
Zugängliche Schrauben und Muttern nachziehen X
Sicherheitsaufkleber ersetzen X
^1) STIHL empfiehlt den STIHL Fachhändler

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel „Wartungs- und Pflegehinweise“ aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zählen unter anderem:

• Schäden am Elektromotor infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. unzureichender Reinigung der Kühlluftführung)
• Schäden durch falschen elektrischen Anschluss (Spannung, nicht ausreichend dimensionierte Zuleitungen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung von qualitativ minderwertigen Ersatzteilen

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u.a.:

- Filterelement, Filtersack

Betriebsstörungen beheben

Störung: Motor läuft nicht an

Ursache Behebung

Netzsicherung ist abgeschaltet Netzsicherung prüfen bzw. einschalten

Störung: Motor läuft nicht im Automatikbetrieb

Ursache Behebung

Elektrowerkzeug defekt oder nicht richtig eingesteckt Elektrowerkzeug auf Funktion prü- fen bzw. Stecker richtig einstecken

Störung: Saugleistung vermindert

Ursache Behebung

Filtersack voll siehe "Behälter entleeren"

Saugschlauch / Saugschlauch / Düse verstopft Düse reinigen Filterelement siehe "Filterelement reinigen" verschmutzt bzw. "Filterelement ersetzen"

Dichtung zwischen Dichtung reinigen Saugeroberteil und bzw. erneuern Behälter ver- schmutzt oder defekt

deutsch

Störung: keine Saugleistung beim Nass-Saugen

Ursache Behebung

Behälter voll siehe "Behälter

(Schwimmer ver- entleeren"

schließt die

Saugöffnung)

Wichtige Bauteile

1 2 3 16 SE 62 5 4 13 10 11 9 12 17 20 SE 62 E 4 5 14 13 10 11 18 21 12 19 0809BA025 KN

1 Saugschlauch
2 Handrohr
3 Adapter für Elektrowerkzeug 1)
4 Handgriff
5 Knopf Filterreinigung
6 Schalter
7 Filter
8 Anschluss Saugschlauch im Saugbetrieb
9 Abluftöffnung und Anschluss Saugschlauch im Blasbetrieb
10 Halterungen für Saugrohr
11 Klammer
12 Behälter
13 Halter für Anschlussleitung
14 Gummiband – Halter für Saugschlauch ^1)
15 Gerätesteckdose 1)
16 teleskopierbares Saugrohr 1)
17 Saugrohre
18 Saugrohrhalter
19 Kombi Bodendüse
20 Fugendüse
21 Universaldüse

Technische Daten

Motor

Nennspannung: 220 - 240 V

Frequenz: 50 Hz

Leistungsaufnahme max: 1400 W

Leistungsaufnahme nach

EN 60335-2-2: 1000 W

Anschlussleistung Geräte-

steckdose SE 62 E: 2000 W

Netzabsicherung: 16 A

10 A ^1)

Schutzklasse SE 62: II ☐

Schutzklasse SE 62 E: I

Schutzart: IP X4

1) nur CH, AR

Leistungsdaten

max. Saugleistung Luft: 3600 l/min

max. Unterdruck: 210 mbar

Maße

SE 62

Länge ca.: 385mm

Breite ca.: 377 mm

Höhe ca.: 506 mm

Behältervolumen: 20 l

Länge Saugschlauch: 2,5 m

Durchmesser Saug-

schlauch innen: 32 mm

SE 62 E

Länge ca.: 385mm

Breite ca.: 377 mm

Höhe ca.: 485 mm

Behältervolumen: 20 l

Länge Saugschlauch: 3,5 m

Durchmesser Saug-

schlauch innen: 32 mm

Gewicht

SE 62

Betriebsbereit: 7,5 kg

SE 62 E

Betriebsbereit: 8 kg

Schallwerte

Schalldruckpegel L _p nach EN 60704-1 (1 m Abstand)

70,9 dB(A)

Für den Schalldruckpegel beträgt der K-Wert nach RL 2006/42/EG = 2 dB(A).

REACH

REACH bezeichnet eine EG

Verordnung zur Registrierung,

Bewertung und Zulassung von

Chemikalien.

Informationen zur Erfüllung der REACH

Verordnung (EG) Nr. 1907/2006 siehe

www.stihl.com/reach

Reparaturhinweise

Benutzer dieses Gerätes dürfen nur

Wartungs- und Pflegearbeiten

durchführen, die in dieser

Gebrauchsanleitung beschrieben sind.

Weitergehende Reparaturen dürfen nur

Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und

Reparaturen nur beim STIHL

Fachhändler durchführen zu lassen.

STIHL Fachhändlern werden

regelmäßig Schulungen angeboten und

technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile

einbauen, die von STIHL für dieses

Gerät zugelassen sind oder technisch

gleichartige Teile. Nur hochwertige

Ersatzteile verwenden. Ansonsten kann

die Gefahr von Unfällen oder Schäden

am Gerät bestehen.

STIHL empfiehlt STIHL Original-

Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man

an der STIHL Ersatzteilnummer, am

Schriftzug STIHL® und

gegebenenfalls am STIHL

Ersatzteilkennzeichen 51 ^® (auf kleinen

Teilen kann das Zeichen auch allein

steh

deutsch

Entsorgung

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

000BA073 KN

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Nass-/Trockensauger

Fabrikmarke: STIHL

Typ: SE 62, SE 62 E

Serienidentifizierung: 4784

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2014/35/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-2, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 07.03.2017

ANDREAS STIHL AG & Co. KG i. V.

Leiter Produktmanagement und Services

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNALARI DIŞ

TICARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel

34956 Tuzla, İstanbul

Telefon: [phone]

Fax: [phone]

Table des matières

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

Thomas Ems

Thomas Elsner

Technische gegevens 64

EN 60335-2-2: 1000 W

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Duitsland

ANDREAS STIHL AG & Co. KG

Produktzulassung

Waiblingen, 07.03.2017

ANDREAS STIHL AG & Co. KG

Bij volmacht

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 07.03.2017

ANDREAS STIHL AG & Co. KG

Per incarico
