GEBRUIKSAANWIJZING SE 62 STIHL

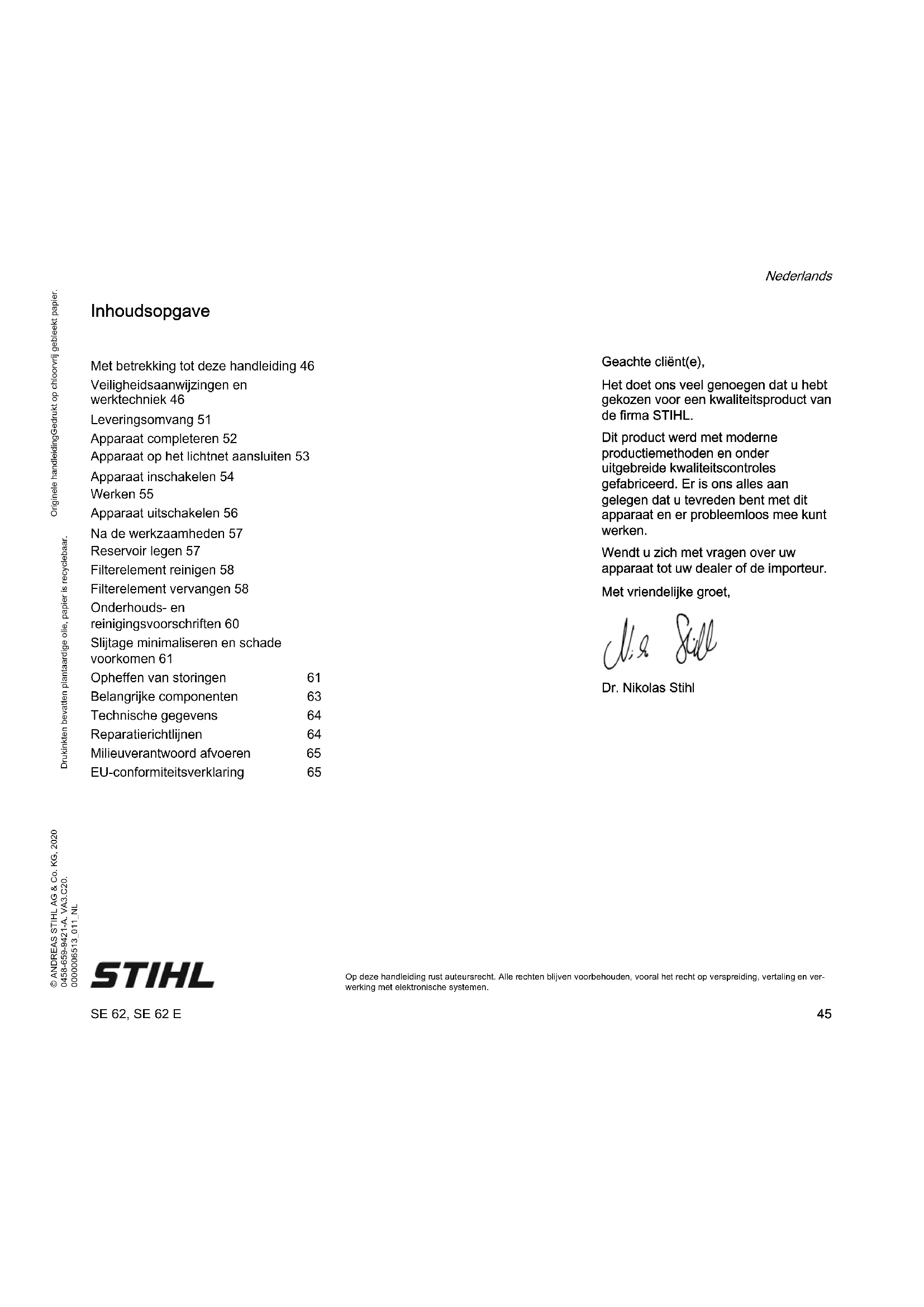

Met betrekking tot deze handleiding 46

Veiligheidsaanwijzingen en werktechniek 46

Leveringsomvang 51

Apparaat completeren 52

Apparaat op het lichtnet aansluiten 53

Apparaat inschakelen 54

Werken 55

Apparaat uitschakelen 56

Na de werkzaamheden 57

Reservoir legen 57

Filterelement reinigen 58

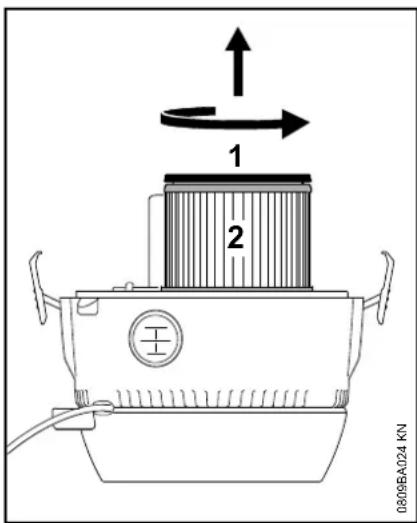

Filterelement vervangen 58

Onderhouds- en

reinigingsvoorschriften 60

Slijtage minimaliseren en schade voorkomen 61

Opheffen van storingen 61

Belangrijke componenten 63

Reparatierichtlijnen 64

Milieuverantwoord afvoeren 65

EU-conformiteitsverklaring 65

Geachte cliënt(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Dr. Nikolas Stihl

STIHL

SE 62, SE 62 E

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en verwerking met elektronische systemen.

Nederlands

Met betrekking tot deze handleiding

Symbolen

Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Codering van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Speciale veiligheidsmaatregelen zijn bij dit apparaat nodig. De stroomaansluiting levert extra gevaar op.

De gehele handleiding voor de eerste ingebruikneming aandachtig doorlezen en voor later gebruik goed opbergen. Het niet in acht nemen van de handleiding kan levensgevaarlijk zijn.

WAARSCHUWING

• Kinderen of minderjarigen mogen niet met het apparaat werken.
  Kinderen onder toezicht houden om er zeker van te zijn dat deze niet met het apparaat kunnen spelen.
• Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de handleiding meegeven.
• Voor alle werkzaamheden aan het apparaat, bijv. schoonmaken, onderhoud, vervanging van onderdelen – de netsteker uit de contactdoos trekken!

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Als het apparaat niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen

toegang toe hebben, de netkabel uit de contactdoos trekken.

Het apparaat mag alleen door die personen worden gebruikt, die zijn onderricht in het gebruik en het werken hiermee of kunnen aantonen dat zij veilig met het apparaat kunnen werken.

Het apparaat kan door personen met een beperkte lichamelijke, sensorische of verstandelijke handicap of bij gebrek aan ervaring en kennis worden gebruikt, indien deze onder toezicht staan en worden geïnstrueerd in een veilige omgang met het apparaat om de hiermee verbonden gevaren te begrijpen.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige laten demonstreren hoe men hiermee veilig kan werken.

Voor het begin van de werkzaamheden controleren of het apparaat in goede staat verkeert. Vooral op de netkabel, de netsteker en de veiligheidsinrichtingen letten.

De netkabel regelmatig op tekenen van beschadiging of veroudering controleren. Het apparaat niet in gebruik nemen als de netkabel niet in goede staat verkeert – levensgevaar door elektrische schok!

Het apparaat niet verplaatsen door aan de netkabel te trekken.

Op de contactdoos van het apparaat alleen elektrisch gereedschap aansluiten – zie "Apparaat op het lichtnet aansluiten" en "Apparaat inschakelen".

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal kunnen onderdelen van het apparaat worden beschadigd. Het bovenstuk van de zuiger nooit met water afspoelen – kans op kortsluiting!

Toebehoren en onderdelen

Alleen die onderdelen of toebehoren monteren die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardige onderdelen of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat.

STIHL adviseert originele STIHL onderdelen en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven

Nederlands

aanbouwapparaten wordt veroorzaakt is STIHL niet aansprakelijk.

Toepassingen

Het opzuigen van droge, niet-brandbare materialen (stof, vuil, glassplinters, spanen, zand enz.) en niet-brandbare vloeistoffen (afvalwater, gemorste sappen e.d.)

Geen hete materialen (hete as, brandbare, explosieve stoffen, gloeiende sigarettenpeuken enz.), geen brandgevaarlijke vloeistoffen (benzine, verdunners enz.), en ook geen agressieve vloeistoffen (zuren, logen) opzuigen – brand-, resp. explosiegevaar!

Het apparaat is niet geschikt voor het opzuigen van voor de gezondheid schadelijke stoffen.

Het gebruik van het apparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of schade aan het apparaat. Geen wijzigingen aan het apparaat aanbrengen – ook dit kan leiden tot ongelukken of schade aan het apparaat.

Apparaat vervoeren

Voor een veilig vervoer in en op de auto het apparaat zo met spanriemen bevestigen dat dit niet kan verschuiven of kantelen.

Het apparaat niet kantelen als er vloeistof in het reservoir zit.

Voor het vervoer alle vergrendelingen op het reservoir sluiten.

Voor aanvang van de werkzaamheden

Apparaat controleren

• De schakelaar moet gemakkelijk in stand 0 kunnen worden geplaatst
• De schakelaar moet in stand 0 staan

Het apparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren en vast zijn gemonteerd.

Voor het opzuigen van vloeistoffen of natte materialen, de filterzak verwijderen en de werking van de vlotter controleren. Altijd met een filterelement werken.

Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

Elektrische aansluiting Kans op stroomschokken voorkomen:

• De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet

• De netkabel, de netsteker en de verlengkabel op beschadigingen controleren. Beschadigde kabels, contrastekers en stekers of netkabels die niet aan de voorschriften voldoen mogen niet worden gebruikt

• Elektrische aansluiting alleen op de volgens voorschrift geïnstalleerde contactdoos

• Alleen verlengkabels gebruiken die voldoen aan de voorschriften voor het betreffende gebruik.
• Isolatie van de net- en verlengkabel, steker en contrasteker in goede staat

De net- en verlengkabel correct neerleggen:

• Op de minimale doorsnede van de afzonderlijke kabels letten – zie "Apparaat elektrisch aansluiten"
• De netkabel zo neerleggen en markeren, dat deze niet kan worden beschadigd en er niemand in gevaar kan worden gebracht – kans op struikelen!
• Het gebruik van niet geschikte verlengkabels kan gevaarlijk zijn. Alleen verlengkabels gebruiken die zijn vrijgegeven voor gebruik in de buitenlucht

en als zodanig zijn gecodeerd, waarbij tevens de kabeldoorsnede voldoende is voor het afgenomen vermogen

• De steker en de contrasteker van de verlengkabel moeten spatwaterdicht zijn of zo worden neergelegd dat deze niet met water in aanraking kunnen komen – de steker en de contrasteker van de verlengkabel mogen niet in het water liggen
• Niet langs randen, punten of scherpe voorwerpen laten schuren
• Niet in deur- of raamsponningen inklemmen
• Bij in elkaar gedraaide kabels – de netsteker uit de contactdoos trekken en de kabels uit de knoop halen
• De kabelhaspel altijd geheel afrollen, om brandgevaar door oververhitting te voorkomen

Tijdens de werkzaamheden

Bij beschadiging van de netkabel direct de netsteker uit de contactdoos trekken – levensgevaar door elektrische schokken!

De netkabel niet beschadigen door eroverheen te rijden, deze af te knellen of eraan te trekken.

De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken.

Netstekers, netkabels en verlengkabels alsmede elektrische stekerverbindingen alleen met droge handen vastpakken.

Elektrische apparaten nooit met water afspuiten – kans op kortsluiting!

Bij dreigend gevaar, resp. in noodgevallen – de schakelaar in stand 0 plaatsen.

Het apparaat nooit onbeheerd laten draaien.

Nederlands

Het apparaat niet in de regen achterlaten.

Met het apparaat alleen staand werken. Het apparaat niet afdekken en op voldoende ventilatie voor de motor letten.

Alleen met een onbeschadigd filterelement zuigen.

Bij schuimvorming of vloeistoflekkage de werkzaamheden direct beëindigen, de netsteker uit de contactdoos trekken en het reservoir legen.

Als het apparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, dit voor het opnieuw in gebruik nemen beslist op een bedrijfszekere staat controleren – zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werking van de veiligheidsinrichtingen controleren. Een niet-bedrijfszeker apparaat in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.

Voor het achterlaten van het apparaat: het apparaat uitschakelen – de netsteker uit de contactdoos trekken.

Na de werkzaamheden

De netsteker uit de contactdoos trekken

De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken.

Stof en vuil op het apparaat verwijderen – geen vetoplossende middelen gebruiken.

Onderhoud en reparaties

WAARSCHUWING

Voor alle werkzaamheden aan het apparaat: de netsteker uit de contactdoos trekken.

• Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen hierover contact opnemen met een geautoriseerde dealer.
• Werkzaamheden aan het apparaat (bijv. het vervangen van een beschadigde netkabel) mogen, om gevaarlijke situaties te voorkomen, alleen worden uitgevoerd door geautoriseerde dealers of gekwalificeerde elektriciens.

Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen kunnen het kunststof beschadigen.

De koelluchtsleuven in de motorbehuizing indien nodig reinigen.

Het apparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere

werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers nemen regelmatig deel aan scholingen en ontvangen Technische informaties.

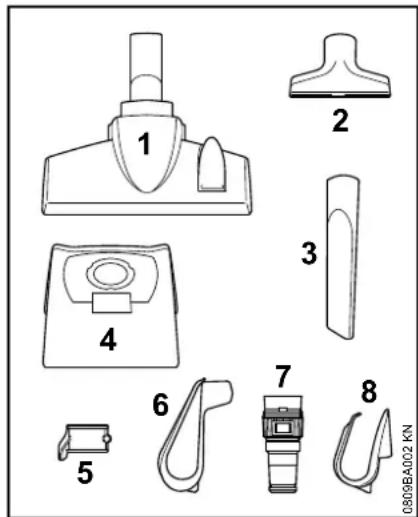

Leveringsomvang

SE 62

1x zuigslang 2,5 m

1x handbuis

2x aansluitzuigbuis

SE 62 E

1x zuigslang 3,5 m

1x handbuis

1x telescopische zuigbuis

Toebehoren in reservoir (vergaarbak)

1x zuigbuishouder (5)

Extra alleen voor SE 62

1x houder voor netkabel (6)

Extra alleen voor SE 62 E

1x adapter voor elektrisch gereedschap (7)

1x houder voor netkabel (8)

1 2 3 4 5 6 7 8 0809BA02 KN

1x combi-vloerzuigmond (1)

1x universele zuigmond (2)

1x spletenzuigmond (3)

1x filterzak (4)

Nederlands

Apparaat completeren

Voor de eerste ingebruikneming moeten verschillende onderdelen worden gemonteerd.

WAARSCHUWING

De netsteker pas aansluiten op de contactdoos als het apparaat compleet is gemonteerd.

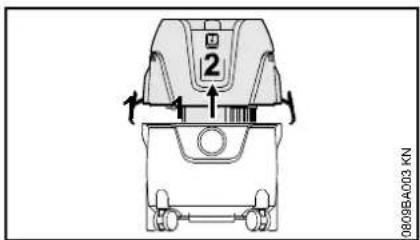

Reservoir (vergaarbak) openen en sluiten

●Klemsluitingen (1) openen
●Bovenstuk van de zuiger (2) recht naar boven toe wegnemen
- Toebehoren wegnemen en de filterzak aanbrengen – zie "Filterzak aanbrengen"

Sluiten

- Het bovenstuk van de zuiger (2) aanbrengen en de klemsluitingen (1) dichtdrukken – op de correcte montage van de klemmen letten

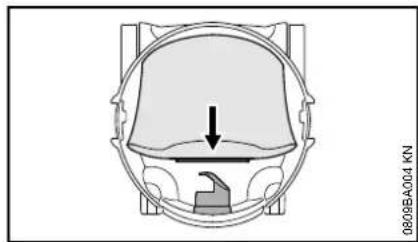

De filterzak aanbrengen

- De filterzakmof tot aan de aanslag op de zuigslangaansluitmond schuiven

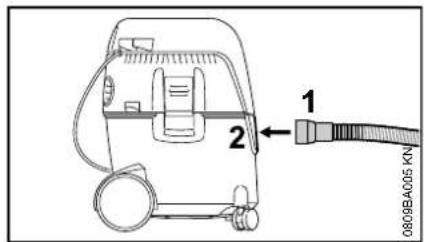

Zuigslang en de handbuis monteren

1 2 0808BA005.KN

●Mof (1) van de zuigslang in de aanzuigmond (2) steken

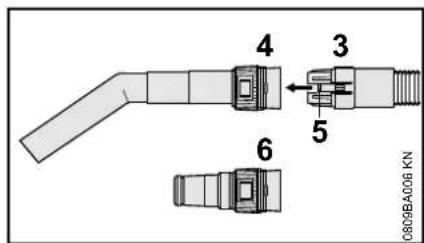

4 3 5 6 0809BA006 KN

●Koppeling (3) van de zuigslang in de opname (4) van de handbuis schuiven – de vergrendeling (5) moet aangrijpen

Bij gebruik van de adapter voor elektrisch gereedschap (behoort tot de leveringsomvang van de SE 62 E):

●Koppeling (3) van de zuigslang in de opname (6) van de adapter voor elektrisch gereedschap schuiven – vergrendeling (5) moet aangrijpen

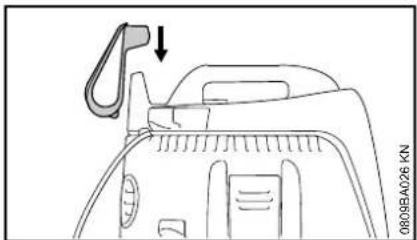

Houder voor netkabel

SE 62

0809BA026 KN

●Houder voor de netkabel over de opname op het bovenstuk van de zuiger steken

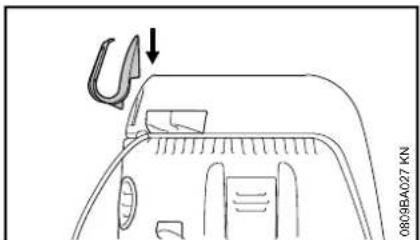

SE 62 E

0809BA027 KN

●Houder voor de netkabel bevestigen op de rechterlip op het bovenstuk van de zuiger

Zuigbuis

SE 62

1 2 ← 08/08/BA007 KN

●De zuigbuizen (1) en (2) in elkaar schuiven

SE 62 E

1 2 08/09/A008 KN

●Knop (1) indrukken
●Zuigbuis (2) in- of uitschuiven

Zuigbuishouder monteren

1 2 A 00098A008 KN

●Zuigbuishouder (1) over de zuigbuis schuiven (afstand A ca. 8 cm/3,150 inch) en met behulp van de bout (2) bevestigen

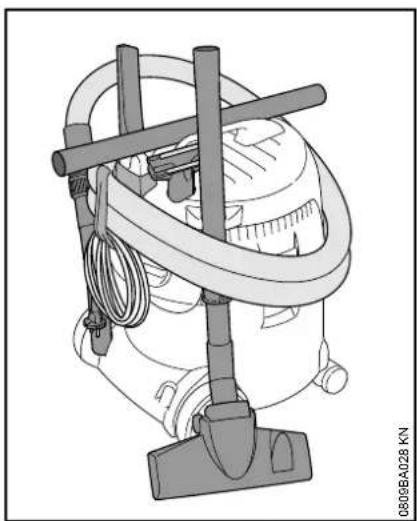

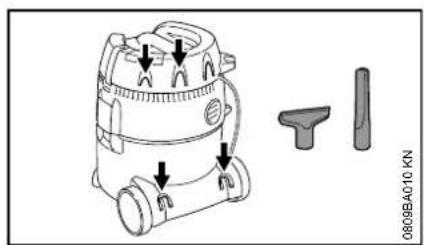

Toebehoren bevestigen

0809BA010 KN

Toebehoren op de daarvoor bedoelde houders bevestigen – zoals afgebeeld.

Apparaat op het lichtnet aansluiten

De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet.

De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd – zie "Technische gegevens".

Het apparaat moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30 mA.

De netkabel moet voldoen aan IEC 60364 en aan de nationale voorschriften.

Verlengkabel

De verlengkabel moet qua constructie ten minste voldoen aan dezelfde eigenschappen als de netkabel van het apparaat. Op de codering (typebenaming) van de netkabel letten.

De aders in de kabel moeten, afhankelijk van de netspanning en de kabellengte, de vermelde minimale doorsnede hebben.

Kabellengte Minimale

doorsnede
220 V – 240 V:
tot 20 m 1,5 mm	^2
20 m tot 50 m 2,5 mm	^2
100 V – 127 V:
tot 10 m AWG 14/2,0 mm	^2
10 m tot 30 m AWG 12/3,5 mm	^2

Nederlands

Aansluiting op de contactdoos

Voor de aansluiting op het elektriciteitsnet, controleren of het apparaat is uitgeschakeld – zie "Apparaat uitschakelen"

- De netsteker van het apparaat op de netsteker van de verlengkabel in de volgens voorschrift geïnstalleerde contactdoos steken

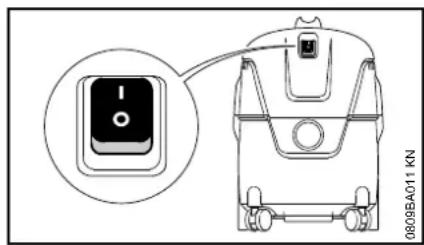

Apparaat inschakelen

SE 62

0809BA011 KN

Schakelaarstanden:

Zuiger ingeschakeld

Zuiger uitgeschakeld

●Voor het inschakelen de schakelaar van het apparaat in stand I plaatsen

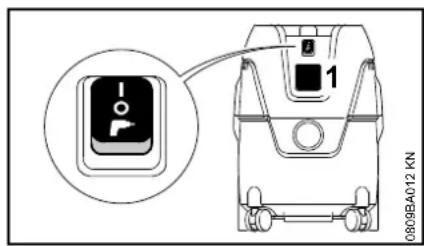

SE 62 E

0809BA012 KN

Elektrisch gereedschap kan op de contactdoos (1) worden aangesloten. Let op het aansluitvermogen op de contactdoos – zie "Technische gegevens".

●Voor het aansluiten van elektrisch gereedschap op de contactdoos (1) de zuiger en het aan te sluiten elektrische gereedschap uitschakelen

Bij elektrisch gereedschap met elektronische toerentalregeling wordt de vermogensopname van de zuiger aangepast.

Schakelaarstanden

Zuiger ingeschakeld – de contactdoos kan niet worden gebruikt

Zuiger uitgeschakeld

Zuiger bedrijfsklaar – het op de contactdoos aangesloten elektrische gereedschap schakelt de zuiger via de inschakelautomaat in en uit

●Voor het inschakelen de schakelaar in de betreffende schakelaarstand plaatsen

Werken

- Afhankelijk van de werkzaamheden met de zuiger – het speciale toebehoren selecteren en op de zuigbuis, de handbuis of de zuigslang (alleen adapter voor elektrisch gereedschap) aansluiten

Combi-vloerzuigmond

1 2 0808BA013 KN

●Stand voor het zuigen van vloerbedekking (1)
●Stand voor het zuigen van gladde vloer (2)

Universeel mondstuk

Voor het reinigen van gestoffeerde meubels of het interieur van de auto.

Spletenzuigmond

Voor het reinigen van diep zittend vuil, bijv. in hoeken of naden.

Adapter voor elektrisch gereedschap (behoort tot de leveringsomvang van de SE 62 E)

1 0809BA016 KN

Voor de aansluiting van elektrisch gereedschap met afzuiging:

• Adapter voor elektrisch gereedschap op de zuigslang in plaats van op de handbuis aansluiten
• De zuigkracht met behulp van de verstelring (1) aan de betreffende werkzaamheden, resp. aan het betreffende elektrische gereedschap aanpassen

Droge stoffen opzuigen

! WAARSCHUWING

Brandbare stoffen mogen niet worden opgezogen.

Voor het opzuigen van droge stoffen dient de filterzak in het reservoir te zijn aangebracht. Het opgezogen materiaal kan daardoor gemakkelijk worden afgevoerd. Droog materiaal opzuigen zonder filterzak is eveneens mogelijk.

LET OP

Nooit zonder, of met een beschadigd filterelement werken.

Vloeistoffen opzuigen

! WAARSCHUWING

Brandbare vloeistoffen mogen niet worden opgezogen.

Voor het opzuigen van vloeistoffen moet in principe de filterzak worden verwijderd en de werking van de vlotter worden gecontroleerd. De vlotter onderbreekt de luchtstroom als het reservoir vol is. Als de zuiger uitsluitend voor nat zuigen wordt gebruikt moet het filterelement door een speciaal element (speciaal toebehoren) worden vervangen.

Na het opzuigen van vloeistoffen is het filterelement vochtig. Een vochtig filterelement kan sneller verstopt raken als er droog materiaal wordt opgezogen. Het filterelement moet daarom eerst

Nederlands

worden gedroogd, voordat er droge stoffen worden opgezogen, of door een droog filterelement worden vervangen.

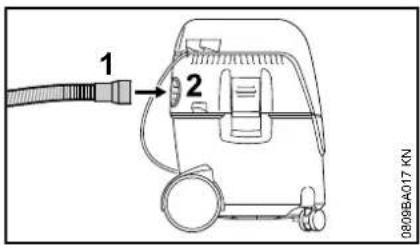

Blaasstand

1 2 0809BA017 KN

Op moeilijk bereikbare plaatsen en overal daar waar zuigen niet mogelijk of zinvol is.

●Zuigslang van de zuigaansluitmond lostrekken
●Zuigslang (1) in de blaasmond (2) steken

Zuigkracht regelen

De zuigkracht kan indien nodig met behulp van de verstelring worden aangepast om lichte vloerbedekking o. d. niet los te trekken van de vloer:

1 0809BA018 KN

●Verstelring (1) verdraaien en zo de zuigkracht aanpassen aan de betreffende werkzaamheden

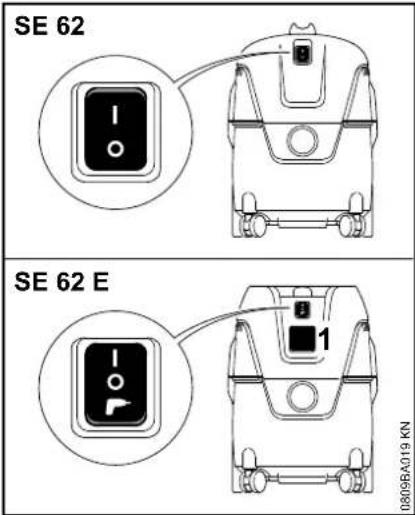

Apparaat uitschakelen

SE 62 SE 62 E 08098A019 KN

● Schakelaar in stand O plaatsen
- De netsteker uit de contactdoos trekken

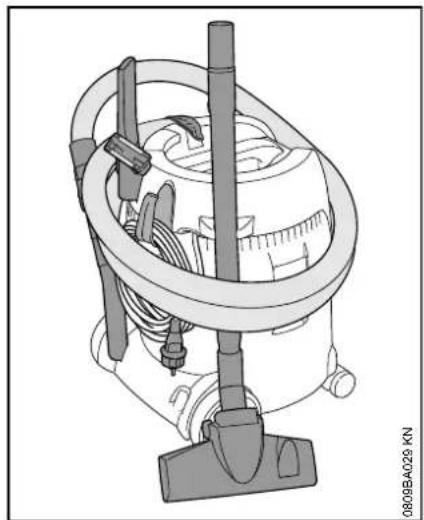

Na de werkzaamheden

●Het reservoir legen, de zuiger reinigen
Na het opzuigen van vloeistoffen:
- Het bovenstuk van de zuiger wegnemen, zodat het filterelement kan drogen

SE 62

●Netkabel opwikkelen en op de houder hangen
- De zuigbuis, de zuigslang en het toebehoren op de hiervoor bedoelde houders bevestigen
- De zuiger in een droge ruimte opslaan en beschermen tegen onbevoegd gebruik

SE 62 E

●Netkabel opwikkelen en met het elastiek bevestigen
- De zuigbuis, de zuigslang en het toebehoren op de hiervoor bedoelde houders bevestigen
- De zuiger in een droge ruimte opslaan en beschermen tegen onbevoegd gebruik

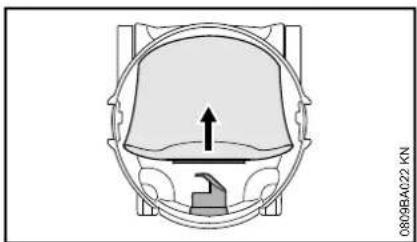

Reservoir legen

●Zuiger uitschakelen
●De netsteker uit de contactdoos trekken
- Reservoir (vergaarbak) openen – zie "Apparaat completeren"
Bij droog zuigen zonder filterzak en bij nat zuigen
●Zuigslang van de zuigaansluitmond lostrekken
- Het reservoir legen en het vuil volgens de wettelijke voorschriften op de daarvoor bestemde plaats inleveren

Bij droog zuigen met filterzak

• De filterzakmof lostrekken van de zuigslangaansluitmond en met de schuif afsluiten
• De filterzak voorzichtig uit het reservoir nemen en volgens de wettelijke voorschriften de filterzak op de daarvoor bestemde plaats inleveren

Nederlands

●Nieuwe filterzak in het reservoir plaatsen (instructie op de filterzak)
- De filterzakmof tot aan de aanslag op de zuigslangaansluitmond schuiven

Reservoir (vergaarbak) sluiten

●De rand van het reservoir reinigen
- Bovenstuk zuiger aanbrengen – zie "Apparaat completeren"
●Voor het bevestigen van de zuigslang de mof van de zuigslang en de zuigaansluitmond reinigen

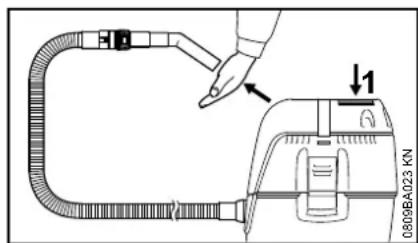

Filterelement reinigen

●Schuif op de handbuis dichtschuiven
●Zuiger inschakelen

0809BA23 KN

• De opening van de handbuis stevig tegen een vlak vlak drukken of met de hand afsluiten
  ●Knop (1) voor de filterreiniging 3x indrukken

Het op het filter neergeslagen stof wordt hierbij verwijderd.

Filterelement vervangen

1 2 0809BA024 KN

• De netsteker uit de contactdoos trekken
• Het bovenstuk van de zuiger wegnemen en omdraaien
  ●Deksel (1) in de richting van de pijl draaien en wegnemen
• Filterelement (2) lostrekken en volgens de wettelijke voorschriften het filter op de daarvoor bestemde plaats inleveren
  ●Werking van de vlotter controleren: bij het omkeren van het bovenstuk van de zuiger moet de vlotter gemakkelijk bewegen
  ●Nieuw filterelement in omgekeerde volgorde monteren
  ●Bovenstuk zuiger monteren

Nederlands

Nooit zonder, of met een beschadigd filterelement werken.

Onderhouds- en reinigingsvoorschriften

Onderstaande gegevens zijn gebaseerd op normale bedrijfsomstandigheden. Onder zware omstandig-heden (veel stofoverlast enz.) en bij langere werktijden per dag dienen de gegeven intervallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beëindigen van de werk-zaamheden, resp. dagelijks	Wekelijks	Maandelijks	Bij storingen	Bij beschadiging	Indien nodig
Complete apparaat	visuele controle (staat) X
	reinigen X
netkabel	controleren X
	vervangen door geautoriseerde dealer ^1)						X
schakelaar	werking controleren X
	vervangen door geautoriseerde dealer ^1)					X	X
Koelluchtsleuven in de motorbehuizing reinigen X
Filterzak vervangen X
Filterelement	reinigen X
	vervangen X
Reservoir legen X
Bereikbare bouten en moeren natrekken X
Veiligheidssticker	vervangen X
^1) STIHL adviseert de STIHL dealer

Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• niet door STIHL vrijgegeven wijzigingen aan het product
• het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
• het niet volgens voorschrift gebruikmaken van het apparaat
• gebruik van het apparaat bij sportmanifestaties of wedstrijden
• vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

Onderhoudswerkzaamheden

Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften“ vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden

uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren onder andere:

• schade aan de elektromotor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding)
• schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading)
• corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
• schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

- filterelement, filterzak

Opheffen van storingen

Storing: motor loopt niet aan

Oorzaak Remedie

Netzekering is uitgeschakeld Netzekering controleren, resp. inschakelen

Storing: motor draait niet in automodus

Oorzaak Remedie

Elektrisch gereed- schap defect of niet correct aangesloten Werking elek- trisch gereedschap con- troleren, resp. stekker correct in de contactdoos steken

Storing: zuigcapaciteit loopt terug

Oorzaak Remedie

Filterzak vol Zie "Reservoir legen"

Zuigslang, -mond verstopt Zuigslang, -mond reinigen

Filterelement vervuild Zie "Filterelement reinigen", resp. "Filterelement vervangen"

Afdichting tussen Afdichting reinibovenstuk zuiger en gen, resp. reservoir vervuild of vervangen defect

Nederlands

Storing: geen zuigcapaciteit bij nat zuigen

Oorzaak Remedie

Belangrijke componenten

1 2 3 16 SE 62 5 4 13 10 11 9 7 8 12 17 20 SE 62 E 4 5 14 13 10 11 18 21 19 0809BA025 KN

1 Zuigslang
2 Handbuis
3 Adapter voor elektrisch gereedschap ^1)
4 Handgreep
5 Knop filterreiniging
6 Schakelaar
7 Filter
8 Aansluiting zuigslang in de zuigstand
9 Blaasaansluitmond en de aansluiting zuigslang in de blaasstand
10 Houders voor zuigbuis
11 Klem
12 Tank
13 Houder voor netkabel
14 Elastiek – houder voor zuigslang 1)
15 Contactdoos 1)
16 Telescopische zuigbuis 1)
17 Zuigbuizen
18 Zuigbuishouder
19 Combi-vloerzuigmond
20 Spletenzuigmond
21 Universeel mondstuk

Nederlands

Technische gegevens

Motor

Nominale spanning: 220 - 240 V

Frequentie: 50 Hz

Aansluitvermogen max: 1400 W

Aansluitvermogen volgens

Aansluitvermogen con-

tactdoos SE 62 E: 2000 W

Netzekering: 16 A

10 A ^1)

Beveiligingsklasse SE 62: II ☐

Beveiligingsklasse

SE 62 E: I

Beveiligingstype: IP X4

1) Alleen CH, AR

Technische specificaties

Max. zuigcapaciteit lucht: 3600 l/min

Maximumonderdruk: 210 mbar

Afmetingen

SE 62

Lengte ca.: 385 mm

Breedte ca.: 377 mm

Hoogte ca.: 506 mm

Inhoud reservoir: 20 l

Lengte zuigslang: 2,5 m

Binnendiameter zuigslang: 32 mm

SE 62 E

Lengte ca.: 385 mm

Breedte ca.: 377 mm

Hoogte ca.: 485 mm

Inhoud reservoir: 20 l

Lengte zuigslang: 3,5 m

Binnendiameter zuigslang: 32 mm

Gewicht

SE 62

Bedrijfsklaar: 7,5 kg

SE 62 E

Bedrijfsklaar: 8 kg

Geluidswaarden

Geluiddrukniveau L _p volgens

EN 60704-1 (1 m afstand)

70,9 dB(A)

Voor het geluiddrukniveau bedraagt de K-waarde volgens RL 2006/42/EG = 2 dB(A).

REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH voorschrift

(EG) nr. 1907/2006 zie

www.stihl.com/reach

Reparatierichtlijnen

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL

onderdeelnummer, aan het logo STIHL ^en , indien aanwezig, aan het STIHL onderdeellogo G_8 (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

Milieuverantwoord afvoeren

Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen.

000BA073 KN

STIHL producten behoren niet bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieuvriendelijke recycling.

Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer.

EU-conformiteitsverklaring

verklaart als enige verantwoordelijke, dat

Constructie: alleszuiger

Fabrieksmerk: STIHL

Type: SE62, SE62E

Serie-identificatie: 4784

voldoen aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2014/35/EU en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen zijn ontwikkeld en geproduceerd:

EN ISO 12100-1, EN ISO 12100-2,

EN 60335-1, EN 60335-2-2,

EN 55014-1, EN 55014-2,

EN 61000-3-2, EN 61000-3-3

Bewaren van technische documentatie:

Het productiejaar, het productieland en het machinenummer staan vermeld op het apparaat.

Hoofd productmanagement en services

Indice
