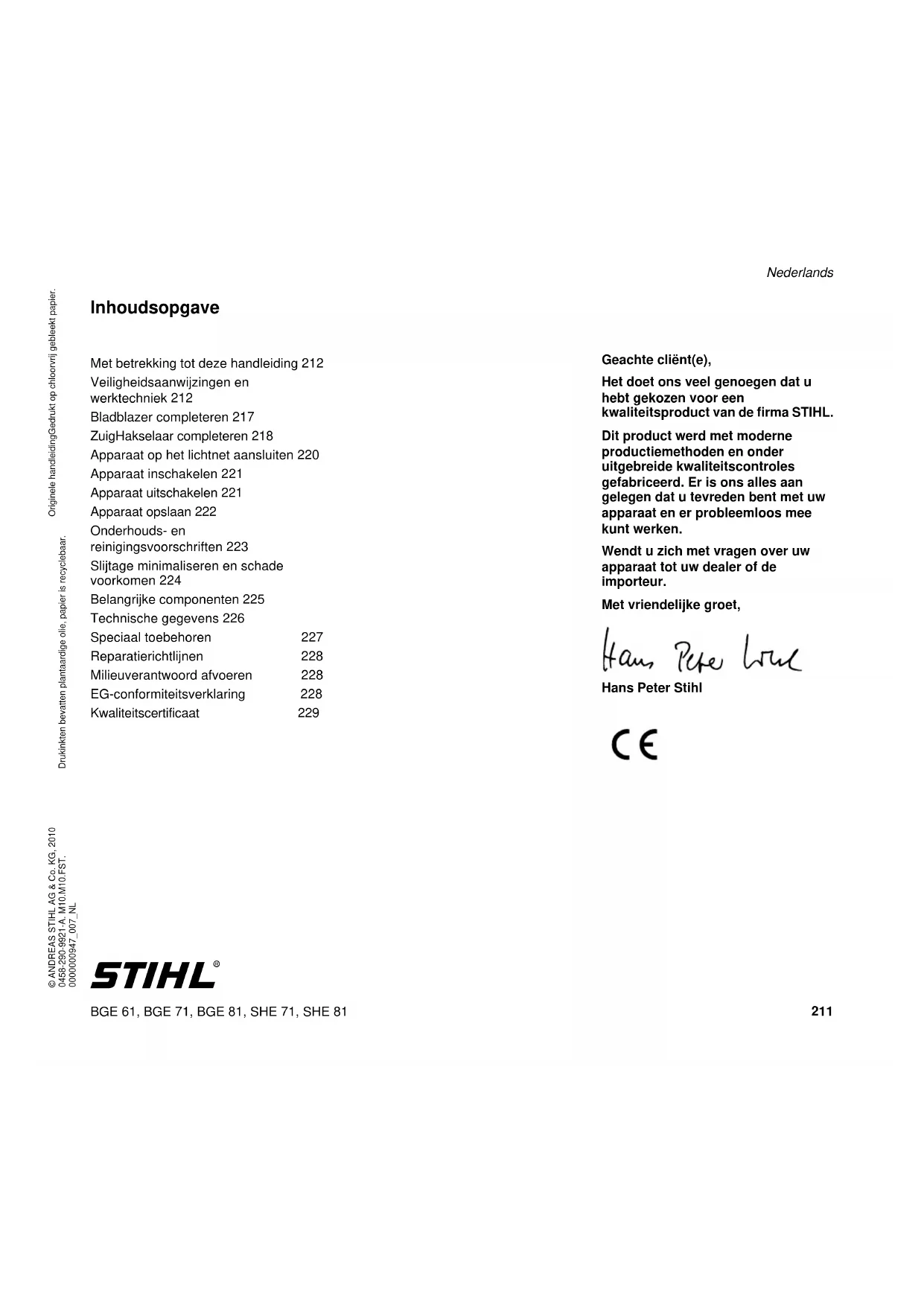

GEBRUIKSAANWIJZING SHE 81 STIHL

Met betrekking tot deze handleiding 212

Veiligheidsaanwijzingen en

werktechniek 212

Bladblazer completeren 217

ZuigHakselaar completeren 218

Apparaat op het lichtnet aansluiten 220

Apparaat inschakelen 221

Apparaat uitschakelen 221

Apparaat opslaan 222

Onderhouds- en

reinigingsvoorschriften 223

Slijtage minimaliseren en schade voorkomen 224

Belangrijke componenten 225

Reparatierichtlijnen 228

Milieuverantwoord afvoeren 228

EG-conformiteitsverklaring 228

Kwaliteitscertificaat 229

STIHL

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uittgebrede kwaliteitstcontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met uw apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

f( an) = i = 1^mai( ai + a_i - 1) ^2

Hans Peter Stihl

C E

Nederlandds

Met betrekking tot deze handleiding

Symbolen

Alle symbolen die op het apparaat zich aangebrachte worden in deze handleiding toeelicht.

Codering van tekstblokken

Waarschuwing voor kans op
ongevallen en letsel voor
personen alsmede voor
zwaarwegende materiele schade.

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkst continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons waarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding hunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Er zijnextraveiligheidsmaatregelennodig bij hetwerken met dit apparaat. De stroomaansluitinglevertextragevaar op.

De gehele handleiding voor de eerste ingebruik-neming aandachtig doorlezen en voor later gebruik goed opbergen. Het Niet in acht nemen van de handleiding kan levensgevaarlijk zijn.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige lately uitleggen hoe men hiermee veilig kan werken - of deelnemen aan een cursus.

Minderjarigen mogen nicht met het apparaat werken - behalvejongeren boven de 16aar die onder toezichteren met het apparaat te werken.

Kinderen, huisdieren en toeschouwers op afstand honden.

Als het apparaat Niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben, de netkabel uit de contactdoos trekken.

De gebruiker is verantwoordelijk voor ongevalden die andere personen of hun eigendommen overkomen, resp. voor de gezaren waaraan deze worden blootgesteld.

Het apparatus aan alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn -.altijd de handleiding meegeven.

Het gebruik van geluid producerende apparaten kan door nationale alsookplaatselijke,lokale voorschriften tijdelijk worden beperkt.

Niet geschikte verlangkabels können gevaarlijk zijn. Bij gelebruik in de open lucht alleen verlangkabels gelebruiken die hiervoor zich vrijgeveen en overeenkomstig zich gecodeerd en waarvan de kabeldoorsnede voldoende is voor het afgenomen vermogen.

Netstekers, netkabels en verlangkabels alsmede elektrische stekerverbindingen nooit met natte handen vastpakken.

Voor het begin van de werkzaamheden controlleren of het apparaat in goede staat verkeert. Vooral op de netkabel, de netsteker en de veiligheidsinrichtingen letten.

Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren.

Voor alle werkzaamheden aan het apparaat: de netstekeruit de contactdoos trekken.

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal konnen onderdelen van het apparaat worden beschadigd.

Het apparaat Niet met water afspuiten.

Toebehoren en onderdelen

Alleen die onderdelen of toebehoren monteren die door STIHL voor dit apparaat zich vrijgeveen of technisch gegelijkwaardige onderdelen. Bij vragen contact opnemen met een geauthoriseerde dealer. Alleen hoogwaardige onderdelen of toebehoren monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het apparaat.

STIHL advisert originele STIHL onderdelen en toebehoren te monteren. Deze zich qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen - uw verilgheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiale schade die door het gebruik van Niet-vrijgegeven aanbouwapparaten worden veroorzaakt is STIHL zich aansprakelijk.

Lichamelijke gesteldheid

Wie met het apparaat werkkt moet goed uitgerust, gezond zich en een goede lichamelijke conditie hebben.

Wie zich om gezondheidsreden nicht mag inspannen, moet+zijn arts raadplegen of het werken met een motorapparaat möglichk is.

Na gebruik van alcohol, medicijnen die het reactievermogen beinvloeden of drugs mag Niet met het apparaat worden gewerkt.

Toepassingen

Met de bladblazer können bladeren, gras, papier en dergelijkke, bijv. in parken, sportstadions, op parkeerplaatsen of inritten, bij elkaar worden 'geveegd'.

De ZuigHakselaar is bovendien geconstrueerd voor het opzuigen van droog bladafval en anderlicht, los en Niet-brandaar afval.

Geen voor de gezondheid schadelijke materialen wegblazen of opzuigen.

Het apparaat Niet in een afgesloten ruimte gebruiken.

Het gebruik van het apparaat voor andere doeleinden is Niet toegestaan en kan leiden tot ongelukken of defecten aan het apparaat. Geen wijzigingen aan het product aanbrengen - ook dit kan leiden tot ongelukken of schade aan het apparaat.

Gebruiksvoorwaarden

Bij natte weersomstandigeden of sneeuw Niet met het apparaat werken.

Kleding en ultrusting

De voorgeschreveen kleding en uitrusting dragen.

De kleding要去 doelmatig zich en mag tijdens hetwerk Niet hinderen. Nauwsluitende kleding, combipak, geen stofjas.

Geen kleding, sjaal, das, sieraden dragen die in de luchtaanzuiigopening kunnen worden getrokken. Langhaar in een paardenstaart dragen en vastzetten (hoofddoek, muts,helm enz.).

Stevige schoenen met stroeve, slapvrije zolen dragen.

Veiligheidsbril en "persoonlijke" gehoorbescherming dragen - bijv. oorkappen.

STIHL biedt een omvangrijk programme aan persoonlijke beschemmuitrusting.

Voor de werkzaamheden

Apparaat controeren

Het apparaat mag alleen in technisch goede staat worden gebruikt - kans op ongelukken!

• De schakelaar/schakelhendel要去 gemakkelijk in stand STOP, resp. 0, können worden geplaatst
• De schakelaar/schakelhendel moet in stand STOP, resp. 0 staan
• De blaasinrichting moet volgens voorschriftংzemonteerd

Nederlandds

Voor een veilige bediening moeten de handgrepen schoon en droog, alsmede vrij van olie en vuil+zijn
- De staat van het schoopenwiel en het blaasventilatorhuis controleren -zie "Gebruik"

Slijtage aan het blaasventilatorhuis (scheurjes, breuken) kan tot letsel leiden door maar buiten toe weggeslingerde voorwerpen. Bij beschadigingen aan het blaasventilatorhuis contact opnemen met een geauthoriseerde dealer - STIHL adviseert de STIHL dealer

Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

Elektrische aansluiting

Kans op stroomschokken voorkomen:

• De spanning en de frequentie van het apparaat (zie typeplaatje)要去en corresponderen met de spanning en de frequentie van het elektriciteitsnet
• De netkabel, de netsteker en de verlangkabel op beschadigingen controleren. Beschadigde kabels, contrastekers en stekers of netkabels die nicht aan de voorschriften voldoen mogen nicht worden gezrukt
• Elektrische aansluiting alleen op de volgens voorschrift geinstalleerde contactdoos
• Isolatie van de net- en verlangkabel, steker en contrasteker in goedestaat

De net- en verlengkabel correct neerleggen:

• Op de minimale doorsnede van de afzonderlijke aders letten - zie "Apparaat elektrisch aansluiten"
• De netkabel zo neerleggen en markeren, dat deze nicht kan worden beschadigd en er niemand in gevaar kan worden gebracht - kans op struikelen!
• De steker en de contrasteker van de verlangkabel moeten spatwaterdicht bijen en zo worden neergelegd dat deze Niet met water in aanraking kuren komen - de steker en de contrasteker van de verlangkabel月至en Niet in het water liggen
  -Niet langs randen, punten of scherpe voorwerpen lately schuren
  Niet in deur- of raamsponningen inklemmen
  Bij in elkaar gedraide kabels - de netsteker uit de contactdoos trekken en de kabels uit de knoop halen
• De kabelhaspel.altijd geheel afwikkelen,om brandgevaar door oververhitting te voorkomen

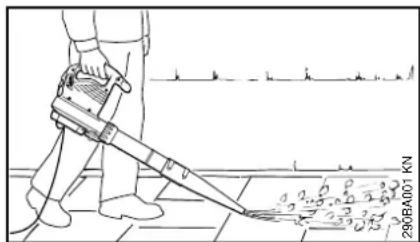

Als bladblazer gebruiken

De bladblazer is geconstrueree voor eenhandsbediening. Het apparaat kan door de gebruiker met de rechter- of linkerhand aan de bedieningshandgreep worden gedragen.

Het apparatus altijd stevig vasthouden.

Alleen stapsgewijs voorwaarts werkden - de luchtuitstroomopening van de blaaspijp algtd in het oog houden - Nietchteruit lopen - kans op struikelen!

Het apparaat alleen met een compleet gemonteerde blaaspijp in gebruik nemen - kans op letsel!

De ronde blaasmond is vooral geschikt bij gebruik in oneffen terrein (bijv. graspelden en gazons).

De platte blaasmond (met het apparaat meegeleverd of als special toebehoren leverbaar) levert een vlakke luchtstroom, die gericht en gecontroleerd kan worden gebruikt, vooral voor het schoonvegen van egale vlakken die zich hebekt met houtspanen, blad, afgemaaid gras ofiets dergelijkx.

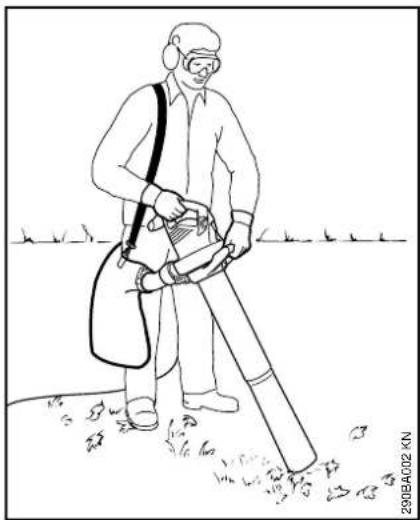

Zuigmechanisme gebruiken

Zie de aanbouwrichtlijnen in het betreffende hoofdstuk van deze handledging.

De ZuigHakselaar is ontworpen voor tweehandsbediening. Het apparaat moet door de gebruiker met de rechterhand op de bedieningshandgreep en met de linkerhand op de greep van de wartelmoer worden gedragen.

De draagriem van de opvangzak over de rechtschouder hangen - Niet kruislings dragen, zodat in geval van mood het apparaat samen met de opvangzak snel van het lichaam kan worden genomen.

Het apparaat alleen met compleet gemonteerde zuigpijp en gemonteerde, gesloten opvangzak gebruiken - kans op letse!

Bij het opzuiigen van schurende materialien (bijv. split, steen enz.) worden het schoepenwiel en het blaasventilatorhuis blootgesteld aan zeer sterke slijtage.Deze slijtage openbaart zich door een sterk teruglopende zuigcapaciteit. In dit geval contact opnemen met een geautoriseerde dealer. STIHL adviseert de STIHL dealer.

Pas op bij het opzuigen van nat bladafval - de ventilator en het kniestuk hunnen verstopt raken.

Geen hete of brandende materialien (bijv. hete as, gloeienda sigaretten) opzuigen - kans op letsei door brand!

Nooit ontbrandbare vloeistoffen (bijv. benzine) of in brandbare vloeistoffen gedrenkte materialen opzuigen - kans op dodelijk letsel

Voor het losmaken van het beschermrooster de motor afzetten. Het beschermrooster要去 algid zijn gesloten en geborgd, als de zuigpijp Niet is gemonteerd - kans op letsel door contact met roterende onderdelen! Bovendien kan er schade aan de motor ontstaan.

Tijdens de werkzaamheden

Bij beschadiging van de netkabel direct de netstekeruit de contactdoos trekken - levensgevaardoor elektrische schok!

De netkabel nicht beschadigen door eroverheiten te rijden, deze af te knellen of eraan te trekken.

De netsteker nooituit de contactdoostrekken door aan de netkabel te trekken,maar door de netsteker vast te pakken.

De netsteker en de netkabel alleen met droge handen vastpakken.

Elektrische apparaten nooit met water afspuiten - kans op kortsluiting!

Bij dreigend gevaar, resp. in geval van nood - de schakelhendel/schakelaar in stand STOP, resp. 0 plaatsen.

Het apparaat wordt slechts door een\ persoon bediend - geen andere\ personen in het werkgebied toestaan

Nederlandds

Binnen een straal
van 5 m mogen
zich geen andere
personen ophouden - kans op
letsel door wegsglaserde
voorwerpen!

Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhonden - kans op materiele schade!

Nooit in de richting van andere personen of dieren blazen - het apparaat kankleine voorwerpen met hoge snugheid omhoog slingeren - kans op letsel!

Tijdens het blazen en zuighakselen (in open terrein en in de tuin) op huisdieren letten, om deze nicht in gevaar te brengen.

Het apparatus nooit onbeheerd lately draaien.

Het apparaat nicht in de regen awhilen.

Wees voorzichtig bij werkzaamheden op hellingen en in oneffen terrein -kans opuitglijden!

Op obstakels letten: afval, boomstronken, wortels, greppels - kans op struikelen!

Niet op een ladder, Niet op onstabieleplaatsen werken.

Bij gebruik van gehoorbeschemmers moet extra omzichtig en bedachtzaam worden gewerkt -ocht geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoogbaar zich.

Rustig en met overleg werken - alleen bij voldoende Licht en goed zicht. Voorzichtig werken, anderen nicht in gevaar brengen.

Opijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen - kans op ongelukken!

Niet bij regen en ook nicht in een native of zeer vochtige omgeving met het apparaat werken.

Bij het wegblazen van grote hoveeelheden stofhoudend materiaal kunnen er elektrostatische ladingen ontstaan, die zich onder ongunstige (bijv. zeer droge) omstandigheden plotseling kunnen ontladen.

Bij stofontwikkeling.altijd een stofmasker dragen.

Door het opzuiigen van nicht geschikt materiaal kan het schoopenwiel worden geblokkeerd. Het apparaat direct uitschaken, de netstekeruit de contactdoos trekken. Pas dan het materiaal waardoor het schoopenwiel is geblokkeerd verwijderen.

Geen voorwerpen via het beschermrooster of de blaasmond in het blaasventilatorhuis schuiven. Door de ventilator+knen deze met een hoge能力和 nuien worden geslingerd -kans op letsel!

Bij merkBare wijzigingen in de motorkarakteristiek (bijv. hoger trillingsniveau) de werkzaamheden onderbreken en de oorzaken voor de wijziging opsporen en opheffen.

Als het apparaat Niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) ward uitgeschakeld, dit voor het opnieuw in gebruik nemen beslist op een bedrijfszekere staat controlleren -zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werkking van de veiligheidsinrichtingen controlleren. Een Niet-bedrijfszeker apparaat in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geauthoriseerde dealer.

Voor het achechterlaten van het apparaat: het apparaat uitschakelen - de netstekeruit de contactdoos trekken.

Na de werkzaamheden

De netstekeruit de contactdoostrekken

De netsteker nooituit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken.

Stof en vuil op het apparaat verwijderen - geen vetoplossende middelen gebruiken.

Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doordbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan nicht worden vastgesteld, sondern deze van meerdere factoren afhankelijk is.

De gebruiksduur worden verlangd door:

-Bescherming van de handen (warme handschoenen)
Rustpauzes

De gebruiksduur worden verkort door:

Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
Lage buitentemperaturen
- De mate van kracht uitgeoefend door de handen (stevig beetpakken beinvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) worden een medisch onderzoek geadviseerd.

Onderhoud en reparations

Voor alle werkzaamheden aan het apparaat: de netstekeruit de contactdoos trekken.

Het apparatus regelmatig onderhonden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreiben. Alle andere werkzaamheden lately uitvoeren door een geauthoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uityoeren. De STIHL dealers worden regelmatif geschoold en hebben de beschikking over technische informaties.

Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geauthoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zich qua eigenschappen optimaal op het apparatusat en de eisen van de gebruiker afgestemd.

Werkzaamheden aan het apparaat (bijv. de netkabel verrangen)月至, om gevaarlijke situatuies te voorkomen alleen worden uitgevoerd door geauthoriseerde elektriciens.

Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen konnen het kunststof beschadigen.

De koelluchtsleuven in het motorhuis indien nodig reinigen.

Bladblazer completeren

• De netstekeruit de contactdoostrekken

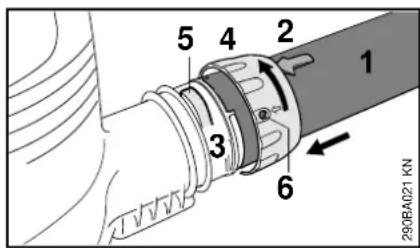

Blaaspijp monteren BGE 61

De uitsparingen met elkaar in lijn brengen. De pijl (2)要去 zich aan de bovenzijde van de blaaspijp (1) bevinden
-De blaaspijp (1) tot aan de aanslag in de aansluitmond (3) van het blaasventilatorhuis steken.
- De wartelmoer (4) over de aansluitmond (3) van het blaasventilatorhuis schuiven en in de pijlichting draaien tot de lip (5) in de boring (6) van de wartelmoer worden vergrendeld.

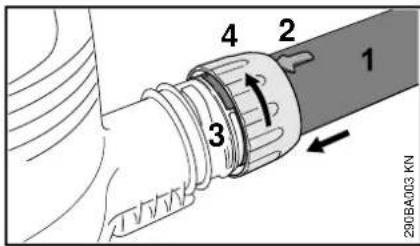

Blaaspijp monteren BGE 71, BGE 81

De bladblazer kan alleen worden ingeschakeld als de blaaspijp correct is gemonteerd. De wartelmoer activeert een schakelaar die het stroomcircuit voor het starten van de motor sluit.

Nederlandds

De uitsparingen met elkaar in lijn brengen. De pij (2) moet zich aan de bovenzijde van de blaasijp (1) bevinden
-De blaaspijp (1) tot aan de aanslag in de aansluitmond (3) van het blaasventilatorhuis steken.
De wartelmoer (4) over de aansluitmond (3) van het blaasventilatorhuis schuiven en in de pijlichting tot aan de aanslag draaien. De veiligheidsschakelaar worden voorbaar geactiveerd

Blaas-/zuigmond monteren

-De blaas-/zuigmond (5) in stand (a) (lang) of stand (b) (kort) tot aan de pal (6) op de blaaspijp (1) schuiven en in de pijlichting vergrendelen

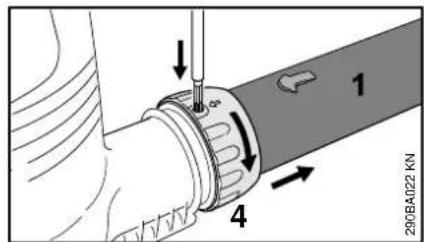

Blaaspijp demonteren BGE 61

Motor afzetten
- De lip met een hiertoe geschikt gereedschap via de boring in dewartelmoer indrukken
De wartelmoer (4) tot aan de aanslag in de pijlichting draaien
De blaaspijp (1) Wegnemen

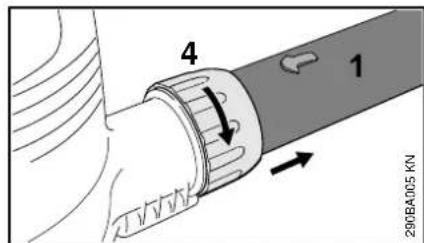

Blaaspijp demonteren BGE 71, BGE 81

Motor afzetten
De wartelmoer (4) tot aan de aanslag in de pijlichting draaien
De blaaspijp (1) Wegnemen

ZuigHakselaar completeren

De ZuigHakselaar kan alleen worden ingeschakeld als het kniestuk en de zuigpijp correct+zijn gemonteerd. De wartelmoeren activeren een schakelaar die het stroomcircuit voor het starten van de motor sluit.
- De netstekeruit de contactdoostrekken

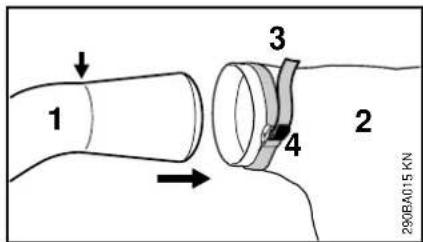

Kniestuk monteren

Kniestuk (1) tot aan de markings (pijl) in de opvangzak (2) schuiven
Band (3) op de opvangzak vasttrekken en de lip (4) maar beneden drukken

De ritssluiting van de opvangzak moet zich bijn

• De uitsparingen met elkaar in lijn brengen
  Het kniestuk (5) tot aan de aanslag in de aansluitmond (6) van het blaasventilatorhuis schuiven
  De wartelmoer (7) over de aansluitmond (6) van het blaasventilatorhuis schuiven en in de pijlichting tot aan de aanslag draaien. De veiligheidsschakelaar worden voorbaar geactiveerd

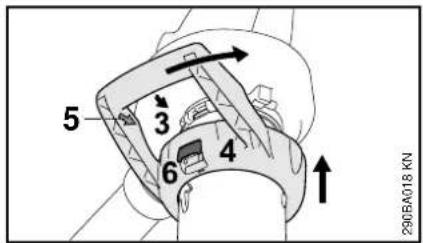

Zuigpijp completeren

De zuigpijp en het zuigpijpvverlngstuk aan de hand van de pijlen uitlijnen, in elkaar schuiven en vergrendelen

Zuigpij monteren

Motor afzetten

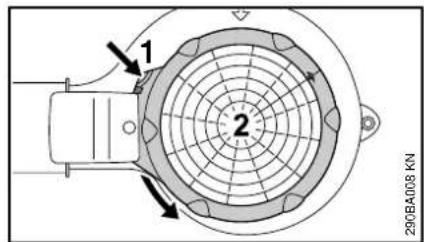

De lip (1) aan het blaasventilatorhuis drukken en het beschemrooster (2) in de pijlichting tot aan de aanslag draaien en wegemen

• De bijlen (3) met elkaar in lijn brengen

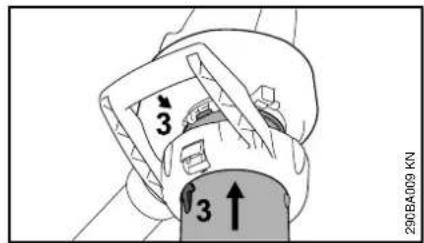

  De zuigpijp tot aan de aanslag in de aanzuiqopening van het blaasventilatorhuis schuiven

De wartelmoer (4) over de aanzuigopening van het blaasventilatorhuis schuiven
- De bijlen (3) en (5) met elkaar in lijn brengen
De wartelmoer (4) in de pijrichting draaien, tot de hendel (6) op het blaasventilatorhuis hoorbaar in de vergrendeling valt

Kniestuk demonteren

Motor afzetten
De wartelmoer (1) in de pijlichting tot aan de aanslag draaien
Het kniestuk (2) Wegnemen

Nederlandds

Zuigpij demonteren

Motor afzetten

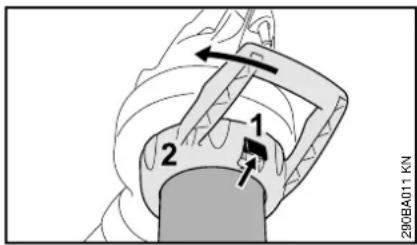

De hendel (1) indrukken en de wartelmoer (2) in de pijlichting tot aan de aanslag draaien en met de zuigpijp wegemen

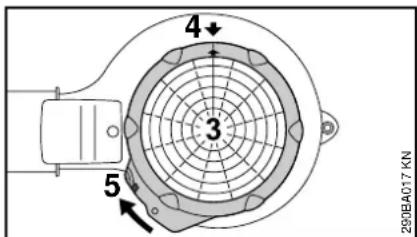

Het beschemrooster (3) op de aanzuiqopening van het blaasventilatorhuis plaatsen
- De pijlen (4) met elkaar in lijn brengen
Het beschemrooster (3) in de pijlichting draaien, tot de lip (5) op het blaasventilatorhuis in de vergrendeling valt

Apparaat op hetlichtnet aansluiten

De spanning en de frequentie van het apparaat (zie typeplaatje)要去en corresponderen met de spanning en de frequentie van het elektriciteitsnet.

De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd -zie "Technische gegevens".

Het apparatus moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30mA

De netkabel要去 voldoen aan IEC 60364 en aan de nationale voorschriften.

De verlangkabel moet, afhankelijk van de netspanning en de kabellenge, de vermelde minimale doorsnede hebben.

Kabellength Minimumdiameter

220 V - 240 V:
tot 20 m 1,5 mm	2
20 m tot 50 m 2,5 mm	2
100 V - 120 V:
tot 10 m 2,0 mm	2
10 m tot 30 m 3,5 mm	2

Trekontlasting

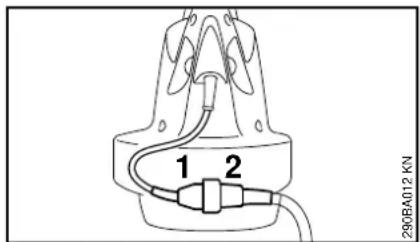

- De netsteker (1) in de contrasteker (2) van de verlangkabel steken

Met de verlangkabel een Ius vormen

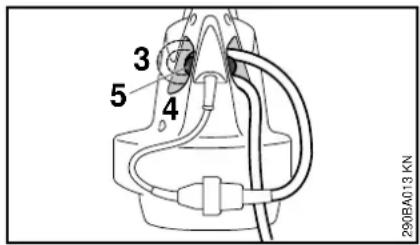

De lus (3) door de opening (4) steken
De lus over de haak (5) geleiden en vasttrekken

Aansluiting op de contactdoos

Voor de aansluiting op het elektriciteitsnet, controleren of het apparaat is uitgeschakeld - zie "Apparaat uitschakelen"

• De steker van de verlangkabel in een volgens de installmentevoorschriften aangesloten contactdoos steken

Apparaat inschakelen

Een veilige en stabiele houding aannemen
Het apparatus in de werkpositie houden

Schakelaar (1) in stand I of II plaatsen (stand II afhankelijk van de uitrusting)

Bij apparatus met schakelstand I:

1 = maximaleblaascapaciteit

Bij apparaten met schakelstand I en II:

I = halve blaascapaciteit

II = maximale blaascapaciteit

BGE 81, SHE 81

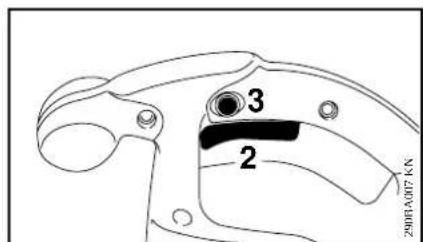

Dehevel (2) op de bedieningshandgreep indrukken

De blaas-en zuigcapaciteit kan traploos worden geregeld.

Door het indrukken van de blokkekerknop (3) kan de hevel (2) in de maximale blaas- en zuigstand worden vergrendeld.

Apparaat uitschakelen

Bij langere onderbrekingen - de netsteker uit de contactdoos trekken.

Als het apparaat Niet meer worden gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht.

Het apparatus at zo opbergen dat onbevoegden er geen toegang toe hebben.

-De schakelaar (1) in stand 0 plaatsen

BGE 81, SHE 81

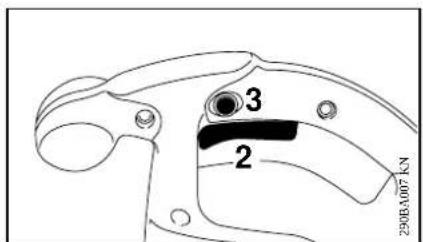

Dehevel (2) op de bedieningshandgreep loslaten

Bij vergrendelde blokkeerknop (3) deschakelhevel even indrukken en loslaten.

Nederlandds

Apparaat opslaan

Het apparatus grondig reinigen
- Het apparaat op een droge en veilige plaats opslaan. Beschermen gegen onbevoegd gebruik (bijv. door kinderen)

Onderhouds- en reinigingsvoorschriften

Onderstaande gevevens zijn gebaseerd op normale bedrijfsomstandigheden. Onderware omstandigheden (veel stofoverlast enz.) en bij langere werkelijkden per dag die-nen de geveven intervallen navenant te worden verkort.		Voor begin van dewerkzaamheden	Na beëindigen van de werk-zaamheden, resp. dagelijks	Wekelijks	Maandelijks	Jaarijks	Bij storlingen	Bij beschadiging	Indien nodig
Complete apparaat	Visuele controle (staat) x
	reinigen x
bedieningshandgreep werkinq controlleren x
Aanzuigopeningen voor koellucht reinigen x
Veiligheidssticker verwangen x

Nederlandds

Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in\ deze handleiding voorkomt overmatige\ slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreiben in de handleiding.

De gebruiker is zich verantwoordelijk voor alle schade die door het Niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt. Dit geldt in het bijzonder voor:

• Niet door STIHL vrijgeveen wijzigingen aan het product
• het gebruik van gereedschappen of toebehoren die nicht voor het apparaat zichn vrijgegeven, Niet geschikt of kwalitatief minderwaardig zichn
• het Niet volgens voorschrift gebruikmaken van het apparaat
• gebruik van het apparaat bij sportmanifestaties of wedstrijden
• vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

Onderhoudswerkzaamheden

Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden要去en regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden Niet door de gebruiker zich kannen worden

uitgevoerd,要去en deze worden overgelaten aan een geauthoriseerde dealer.

STIHL adviseert onderhouds-en reparatiewerkzaamheden alleen door de STIHL dealer te laten uityvoeren.De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties.

Als deze werkzaamheden nicht of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoord de gebruiker zich verantwoordelijk is. Hiertoe behoren onder andere:

• schade aan de elektromotor ten gevolge van Nietijdig of Niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding)
• schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading)
  -corrosie- en andere verwolgschaden ten gevolge van onjuiste opslag
• schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur,ijdig worden verrangen. Hiertoe behoren o.a.:

-schoepenwiel
- opvangzak

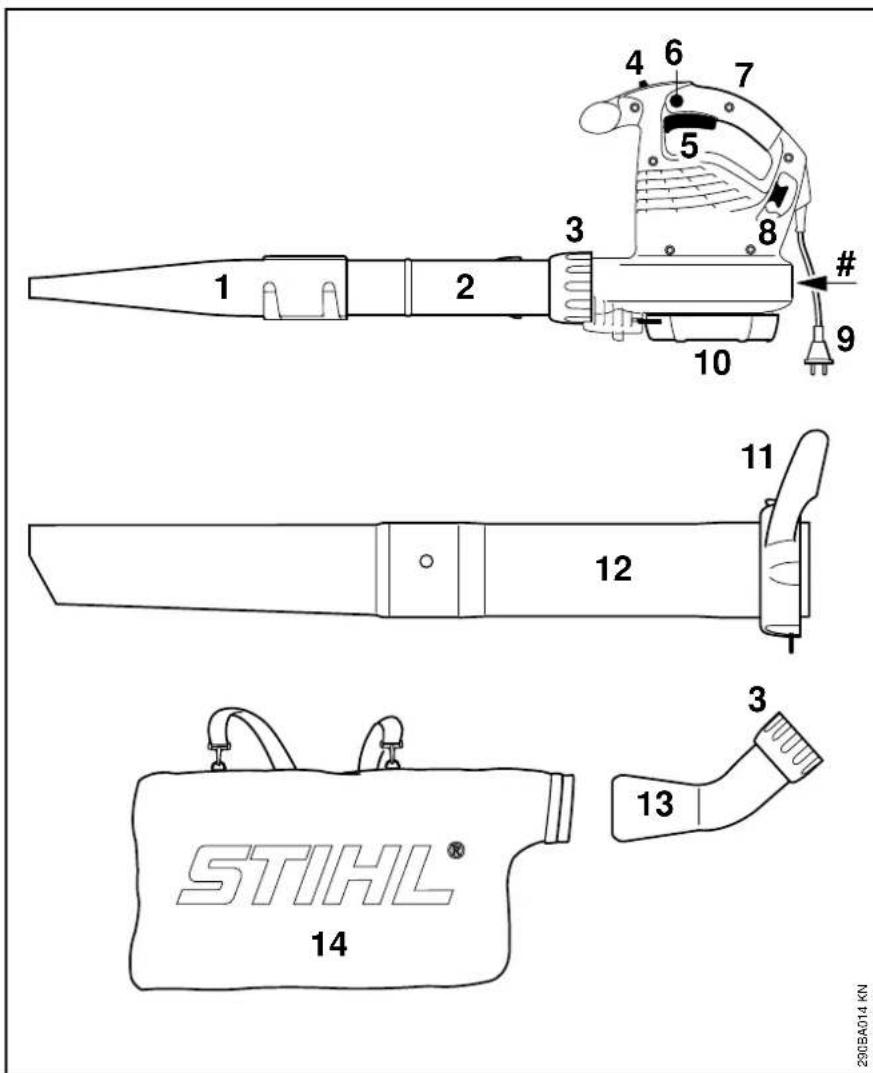

Belangrijke componenten

1 Platte blaasmond
2 Blaspij
3 Wartelmoer
4 Schakelaar (alleen BGE 61, BGE 71, SHE 71)
5 Schakelhevel (alleen BGE 81, SHE 81)
6 Blokkeerknop (alleen BGE 81, SHE 81)
7 bedieningshandgreep
8 Haak voor trekontlasting
9 Netsteker
10 Beschemrooster
11 Wartelmoer met greed
12 Zuigpijp*
13 Kniestuk
14 Opvangzak*
Machinenummer

Nederlandss

Technische gegevens

Motor BGE 61

UItvoering 120 V

Netaansluitgegevens 120 V, 60 Hz, 9,2 A

Zekering 15 A

Vermogen 1100 W

Beveiligingsklasse II

Uitvoering 240 V

Netaansluitgegevens 240V 50Hz 4,8A

Zekering 10 A

Vermogen 1100 W

Beveiligingsklasse II

Motor BGE71/SHE71

Ultvoering 120 V

Netaansluitgegevens 120 V, 60 Hz, 9,2 A

Zekering 15 A

Vermogen 1100 W

Beveiligingsklasse II

Uitvoering 230 V

Netaansluitgegevens 230 V, 50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Beveiligingsklasse II

Uitvoering 230 V - 240 V

Netaansluitgegevens 230 V - 240 V, 50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Beveiligingsklasse II

Motor BGE81/SHE81

Uitvoering 230 V

Netaansluitgegevens 230 V, 50 Hz, 6,1 A

Zekering 10 A

Vermogen 1400 W

Beveiligingsklasse II

Uitvoering 230 V - 240 V

Netaansluitgegevens 230 V - 240 V, 50 Hz, 6.1 A

Zekering 10 A

Vermogen 1400 W

Beveiligingsklasse II

Maximale luchtdoorzet

Blaasstand Zuigstand

BGE 61 670 m 3 / h - - -

BGE 71670 m ^3/h 580 m ^3/h

BGE 81750m ^3 /h650m ^3 /h

SHE 71670 m ^3/h 580 m ^3/h

SHE 81750 m ^3/h 650m ^3/h

Luchtsnelheid met blaasmond

Blaasstand

BGE 61 66 m/s

BGE 7166 m/s

BGE 81 76 m/s

SHE 71 66 m/s

SHE 81 76 m/s

Afmetingen

Breedte 210 mm

Hoopte 334 mm

Diepte 330 mm

Gewicht

BGE 61 3,0 kg

BGE 71 3,0kg

BGE 81 3,3 kg

SHE 71 4,1 kg

SHE 81 4,4 kg

Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillingswaarden worden rekening gehonden met de bedrijfsstatus nominaal max.toerental.

Gedetailleerde gegevens met betrekking tot de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib/.

Continu geluiddrukniveau Lp volgens ISO 11201

Blaasstand Zuigstand

BGE 71 85 dB(A) 85 dB(A)

BGE 81 89 dB(A) 88 dB(A)

SHE 71 85 dB(A) 85 dB(A)

SHE 81 89 dB(A) 88 dB(A)

Geluidvermogensniveau L_w volgens ISO 3744

Blaasstand Zuigstand

BGE 71 100 dB(A) 101 dB(A)

BGE 81 103 dB(A) 103 dB(A)

SHE 71 100 dB(A) 101 dB(A)

SHE 81 103 dB(A) 103 dB(A)

Trillingswaarde a_hv volgens ISO 20643

Blaasstand

Handgreep rechts

BGE 71 m/s

BGE 81 4,1 m/s

SHE 711 m/s

SHE 81 4,1 m/s

Zuigstand

Handgreeprechts

Handgreep links

BGE 71 0,8 m/s 2 1,2 m/s²

BGE 81 2,6 m/s 5,6m / s^2

SHE 71 0,8 m/s 2 1,2m / s^2

SHE 81 2,6 m/s 2 5,6 m/s²

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K-factor volgens RL 2006/42/EG =

2,5 dB(A); voor de trillingswaarde bedraagt de K-factor volgens RL 2006/42/EG = 2,0 m/s².

REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.

Informatie met betrekking tot het voldoen aan het REACH voerschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

Special toebehoren

Aanbouwset zuigmechanisme (alleen BGE 71, BGE 81)
Aanbouwset dakgootreiniger
- Gebogen platte blaasmond

Actuele informatatie over bovengenoemd en ander speciala toebehoren is verkrijgbaar bij de STIHL dealer.

Nederlands

Reparatierichtlijnen Milieuverantwoord afvoeren

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreiben. Verdergaande reparatives mogen alleen door geauthoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds-en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zich vrijgeveen of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL advisert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zich te herkennen aan het STIHL onderdeelnummer, aan het logo

STIHL en, indien aanwezig, aan het STIHL onderdeellogo (opkleine onderdelen kan dit logo ook als enig teken voorkomen.).

Elektrische apparaten behoren nicht bij het huisvuil. Het apparaat, het toebehoren en de verpakking inleven voor recycling.

EG-conformiteitsverklaring

Constructie: elektrische bladblazer elektrische ZuigHakselaar

Fabrieksmerk: STIHL

Type:BGE61

BGE 71

BGE 81

SHE 71

SHE 81

Serie-

identificatie: 4811

voldoen aan de voorschriften van de richtlijnen 2006/42/EG, 2000/14/EG en 2004/108/EG en in overeenstemming met de volgende normen zijn ontwikkeld en geproduedd:

IEC 60335-2-100, EN 55014-1.

Voor het bepalen van het gemeten en het gegardeerde geluidvermogensniveau werd volgens richtlij 2000/14/EG, bijlage V, onder toepassing van de norm ISO 11094 gehandeld.

Gemeten geluidvermogensniveau

BGE 71:98 dB(A)

BGE 81: 101 dB(A)

SHE 71:98 dB(A)

SHE 81: 100 dB(A)

Gegarandeerd geluidvermogensniveau

BGE 71: 100 dB(A)

BGE 81: 103 dB(A)

SHE 71: 100 dB(A)

SHE 81: 102 dB(A)

Bewaren van technische documentatione:

Het productiejaar en het machinenummer staan vermeld op het apparaat.

Hoofd productgroepen management

Kwaliteitscertificaat

Alle producten van STIHL voldoen aan de hoogste kwaliteitseisen.

Met de certificering door een onafhankelijk instituut worden geattesteerd dat alle producten van de fabrikant STIHL wat betreft productontwikkeling, materiaalvoorziening, productie, montage, documentation en service voldoen aan de strenge eisen van de internationale norm ISO 9001 voor kwaliteitismanagementsystemen.

Nederlandlands

Nivakac TepieXoEvwV
