INSTRUKCJA OBSŁUGI SHE 81 STIHL

p Instrukcja użytkowania

250Oryginalna Instrukcja Użytkowania Wydrukowano na papierze bielonym bez stosowania chloru. Farby drukarskie zawierają oleje roślinne, papier ulega recyrkulacji. © ANDREAS STIHL AG & Co. KG, 2010 0458-290-9921-A. M10.M10.FST. 0000000947_007_PL

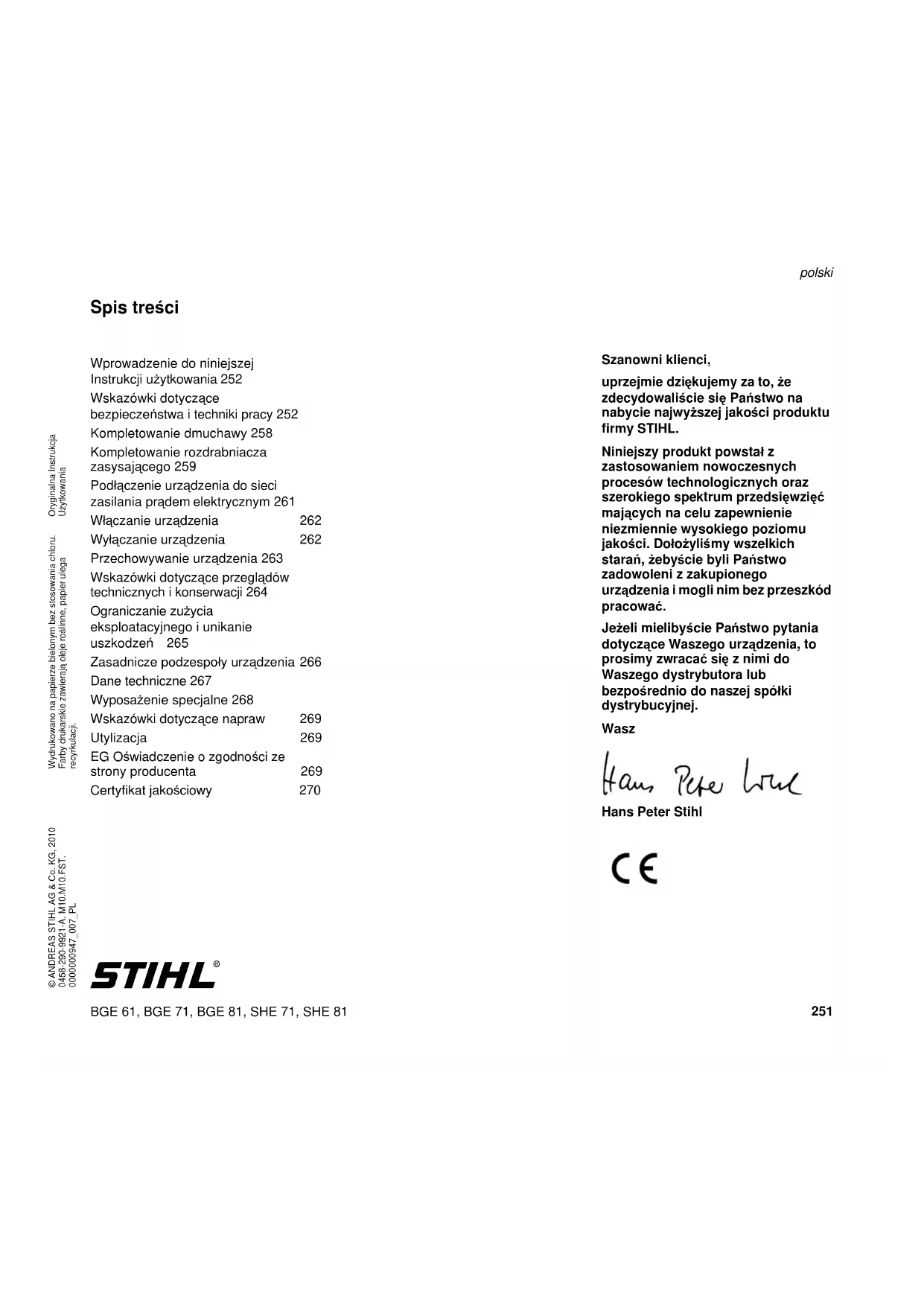

Spis treści Szanowni klienci, uprzejmie dziękujemy za to, że zdecydowaliście się Państwo na nabycie najwyższej jakości produktu firmy STIHL. Niniejszy produkt powstał z zastosowaniem nowoczesnych procesów technologicznych oraz szerokiego spektrum przedsięwzięć mających na celu zapewnienie niezmiennie wysokiego poziomu jakości. Dołożyliśmy wszelkich starań, żebyście byli Państwo zadowoleni z zakupionego urządzenia i mogli nim bez przeszkód pracować. Jeżeli mielibyście Państwo pytania dotyczące Waszego urządzenia, to prosimy zwracać się z nimi do Waszego dystrybutora lub bezpośrednio do naszej spółki dystrybucyjnej. Wasz Hans Peter Stihl Wprowadzenie do niniejszej Instrukcji użytkowania 252 Wskazówki dotyczące bezpieczeństwa i techniki pracy 252 Kompletowanie dmuchawy 258 Kompletowanie rozdrabniacza zasysającego 259 Podłączenie urządzenia do sieci zasilania prądem elektrycznym 261 Włączanie urządzenia 262 Wyłączanie urządzenia 262 Przechowywanie urządzenia 263 Wskazówki dotyczące przeglądów technicznych i konserwacji 264 Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń 265 Zasadnicze podzespoły urządzenia 266 Dane techniczne 267 Wyposażenie specjalne 268 Wskazówki dotyczące napraw 269 Utylizacja 269 EG Oświadczenie o zgodności ze strony producenta 269 Certyfikat jakościowy 270BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Piktogramy Wszystkie piktogramy, które zostały zamieszczone na urządzeniu, zostały objaśnione w niniejszej Instrukcji użytkowania. Oznaczenie akapitów Rozwój techniczny Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego zastrzega się prawo do wprowadzania zmian zakresu dostawy w przedmiocie formy, techniki oraz wyposażenia. W związku z powyższym wyklucza się prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej Instrukcji użytkowania. Należy stosować się do lokalnych zasad bezpieczeństwa pracy (BHP) opracowanych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje ochrony pracy czy inne. Kto zamierza po raz pierwszy podjąć pracę przy pomocy urządzenia mechanicznego powinien: poprosić sprzedawcę lub inną osobę umiejącą obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu posługiwania się tym urządzeniem, albo wziąć udział w kursie przygotowawczym. Osobom niepełnoletnim nie wolno pracować ur ządzeniem mechanicznym – wyjątek stanowią młodociani powyżej lat 16, którzy pobierają pod nadzorem naukę zawodu. Z miejsca pracy urządzenia należy usunąć dzieci, zwierzęta oraz osoby postronne! Jeżeli urządzenie mechaniczne nie będzie używane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione, wyjąć wtyczkę z gniazda sieciowego. Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagrożenia w stosunku do innych osób oraz ich majątku! Powyższe urządzenie mechaniczne można udostępnić bądź wypożyczyć tyl ko osobom, które są zaznajomione z tym modelem i umieją się nim posługiwać – wraz z maszyną należy zawsze wręczyć użytkownikowi instrukcję obsługi! Czas użytkowania urządzeń emitujących hałas może zostać ograniczony przepisami ogólnokrajowymi lub lokalnymi. Nieodpowiednie przedłużenia przewodów zasilania energią mogą być niebezpieczne. Podczas eksploatacji urządzenia na wolnej przestrzeni należy stosować tylko takie przedłużenia, które Wprowadzenie do niniejszej Instrukcji użytkowania Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach. Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów. Wskazówki dotyczące bezpieczeństwa i techniki pracy Przy pracy tym urządzeniem mechanicznym niezbędne jest stosowanie szczególnych środków ostrożności. Przyłącze do sieci zasilania prądem elektrycznym stwarza szczególne źródła zagrożenia. Przed pierwszym użyciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję obsługi i starannie przechowywać ją w celu późniejszego użycia. Zlekceważenie zasad bezpieczeństwa podanych w instrukcji użytkowania może spowodować utratę życia!BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

zostały dozwolone do stosowania, są odpowiednio oznakowane i posiadają odpowiedni przekrój. Nie należy nigdy chwytać wilgotnymi rękoma wtyczki przewodu zasilania sieciowego, przewodu zasilania oraz jego przedłużenia, a także połączeń elektrycznych. Przed każdym rozpoczęciem pracy należy sprawdzić, czy urządzenie znajduje się w przepisowym stanie technicznym. Szczególną uwagę należy zwracać na przewód zasilania energią, wtyk przyłącza sieciowego, wąż wysokociśnieniowy, urządzenie natryskowe i urządzenia zabezpieczające. Urządzenie mechaniczne można włączyć do eksploatacji tylko wtedy, gdy wszystkie jego podzespoły pozostają w stanie nieuszkodzonym. Przed rozpoczęciem wszystkich robót przy urządzeniu: wyjąć wtyczkę z

iazda sieciowego. Nie wolno stosować myjni wysokociśnieniowych do czyszczenia urządzenia. Ostry strumień wody może uszkodzić podzespoły maszyny. Nie spryskiwać urządzenia wodą. Wyposażenie i części zamienne Należy stosować tylko takie elementy wyposażenia, które zostały dozwolone przez firmę STIHL do współpracy z powyższm urządzeniem mechanicznym lub, które są technicznie równorzędne. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. Stosować wyłącznie kwalifikowane podzespoły i elementy wyposażenia. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzenia urządzenia. Firma STIHL zaleca stosowanie oryginalnych części zamiennych oraz elementów wyposażenia tej firmy. Właściwości powyższych części zamiennych zostały w optymalny sposób dostosowane do powyższego produktu oraz wymagań określonych przez użytkownika. Nie należy podejmować żadn ych zmian konstrukcyjnych przy urządzeniu – w przeciwnym razie można spowodować zagrożenie bezpieczeństwa pracy. Firma STIHL wyklucza swoją odpowiedzialność za szkody na osobach lub na rzeczach, które powstaną w wyniku stosowania niedozwolonych przystawek. Sprawność fizyczna operatora urządzenia Kto pracuje powyższym urządzeniem mechanicznym musi być wypoczęty, zdrowy i w dobrej kondycji fizycznej. Kto ze względów zdrowotnych nie powinien wykonywać robót związanych z dużym wysiłkiem fizycznym, powinien zapytać swojego lekarza, czy może pracować powyższym urządzeniem mechanicznym. Nie wolno pracować urządzeniem mechanicznym po spożyciu alkoholu, medykamentów, które osłabiają zdolność reagowania lub narkotyków. Możliwości zastosowania Urządzenie umożliwia usuwanie liści, trawy, papierów i podobnych przedmiotów, np. w ogrodach, stadionach sportowych, parkingach lub wjazdach na teren posesji. Zasysacz rozdrabniający został ponadto przewidziany do usuwania suchych liści i innych lekkich, luźnych, niepalnych odpadków. Nie wydmuchiwać ani zasysać materiałów zagrażających zdrowiu. Nie należy eksploatować urządzenia w zamkniętych pomieszczeniach. Stosowanie urządzenia do innych celów jest niedozwolone i może prowadzić do zaistnienia wypadków lub uszkodzenia urządzenia. Nie należy dokonywać żadnych zmian technicznych produktu – także to może prowadzić do wypadków oraz do uszkodzeń urządzenia. Warunki eksploatacyjne. Odzież robocza i sprzęt ochronny Należy nosić przepisową odzież roboczą i sprzęt ochronny. Nie należy pracować urządzeniem w warunkach wysokiej wilgotności.BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Należy stosować mocne obuwie ochronne, wyposażone w podeszwy o dobrej przyczepności. Firma STIHL oferuje szeroki program osobistego wyposażenia ochronnego. Przed rozpoczęciem pracy zbadać stan techniczny urządzenia Urządzenie mechaniczne można eksploatować tylko wtedy, gdy znajduje się ono w prawidłowym stanie technicznym – niebezpieczeństwo wypadku! – dźwignia nastawcza / przycisk muszą się swobodnie przemieszczać do pozycji STOP lub 0. – przycisk/dźwignia przełącznika musi się znajdować w pozycji STOP lub 0 – dmuchawa musi zostać przepisowo zmontowana – w celu pewnego prowadzenia, rękojeści urządzenia muszą być czyste i suche a także wolne od oleju i innych zanieczyszczeń – Sprawdzić stan techniczny koła łopatkowego i obudowy dmuchawy – patrz rozdział "Zastosowanie" zużycie eksploatacyjne obudowy dmuchawy (pęknięcia, wyszczerbienia) może powodować zagrożenie odniesieniem obrażeń wskutek uderzenia przez odrzucone przedmioty. przy wystąpieniu uszkodzeń obudowy dmuchawy należy zlecić naprawę urządzenia fachowemu dystrybutorowi – STIHL zaleca fachowych dystrybutorów firmy STIHL nie należy podejmować żadnych zmian konstrukcyjnych przy elementach manipulacyjnych czy urządzeniach zabezpieczających Przyłącze elektryczne W celu uniknięcia porażenia prądem należy ustalić czy: – wartości napięcia oraz częstotliwości urządzenia (patrz tabliczka znamionowa) są zgodne z wartościami napięcia oraz częstotliwości sieci zasilania – stan techniczny przewodu zasilania sieciowego, gniazda sieciowego oraz przedłużeń przewodu zasilania napięciem jest zadowalający. niesprawne (uszkodzone) przewody, złącza, wtyki lub prz ewody nie odpowiadające przepisom nie mogą być użytkowane – stosować podłączenie elektryczne tylko do prawidłowo zainstalowanego gniazda wtykowego – izolacja przyłącza i przedłużeń przewodu zasilania sieciowego, wtyczka i złącze muszą się znajdować w nienagannym stanie technicznym Należy prawidłowo wyłożyć przewód zasilania napięciem oraz jego przedłużenia: – należy przestrzegać minimalnych przekrojów poszczególnych przewodów – patrz rozdział "Podłączenie urządzenia do zasilania sieciowego" – przewody zasilania urządzenia napięciem należy wyłożyć w taki sposób, żeby nie zostały uszkodzone, a także n ie stanowiły dla nikogo zagrożenia – niebezpieczeństwo potknięcia! Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Odzież powinna być dopasowana do sylwetki – może to być kombinezon, ale nie płaszcz. Nie wolno nosić żadnej odzieży, szali, krawatów i biżuterii, które mogłyby zostać wessane przez ssawę urządzenia, zaplątać się w gałęzie czy zarośla lub poruszające się podzespoły urządzenia! Długie włosy należy związać i zabezpieczyć (np. chustką, czapką czy hełmem itp.). Zakładać okulary ochronne i "osobistą" ochronę narządu słuchu jak np. kapsuły (stopery) chroniące narząd słuchu przed hałasem.BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

– wtyczka i złącze przedłużenia przewodu muszą być zabezpieczone przed spryskaniem wodą lub wyłożone w taki sposób, żeby nie wchodziły w kontakt z wodą – wtyczka i złącze przedłużenia przewodu nie mogą pozostawać zanurzone w wodzie – nie ciągnąć przewodu po krawędziach, a także po spiczastych czy ostrych przedmiotach – nie zgniatać przewodu w drzwiach czy oknach – przy splątaniu przewodu – wyjąć wtyczkę z gniazda sieciowego i uporządkować przewód – W celu uniknięcia wybuchu pożaru wskutek przegrzania należy odwinąć cały przewód zasilania energią elektryczną z bębna nawojowego. Użytkowanie jako dmuchawy Dmuchawa jest urządzeniem przewidzianym do obsługi jedną ręką. Urządzenie może być przenoszone przez osobę obsługującą trzymane prawą lub lewą ręką za rękojeść manipulacyjną. Urządzenie mechaniczne należy zawsze mocno trzymać w rękach. Pracować poruszając się wolnym krokiem do przodu – stale obserwować wylot powietrza z dmuchawy – nie pracować poruszając się do tyłu – niebezpieczeństwo potknięcia! Dysza o profilu okrągłym jest szczególnie przydatna do pracy na nierównym terenie (np. łąki i trawniki). Dysza płaska (należy do zakresu dostawy, lub można ją uzyskać ja

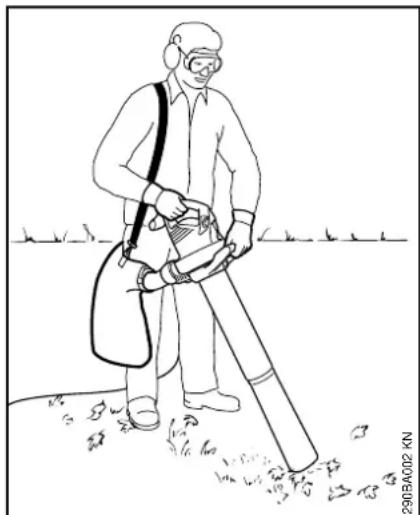

wyposażenie specjalne) wytwarza strumień powietrza, który można wykorzystać w precyzyjny i kontrolowany sposób szczególnie do oczyszczania płaskich powierzchni, które są pokryte trocinami, liśćmi, skoszoną trawą Korzystanie z urządzenia zasysającego Przestrzegać wskazówek dotyczących montażu zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi. Rozdrabniacz zasysający został skonstruowany jako urządzenie obsługiwane dwoma rękami. Urządzenie jest przenoszone przez osobę trzymającą prawą ręką za rękojeść manipulacyjną i lewą za uchwyt na obudowie. Pas nośny miecha należy przełożyć przez prawy bark – jednakże nie na krzyż, żeby w razie niebezpieczeństwa szybko zrzucić z siebie urządzenie razem z miechem. 290BA001 KN Urządzenie można eksploatować wyłącznie z przepisowo zamontowaną rurą dmuchawy – niebezpieczeństwo odniesienia obrażeń!

Urządzenie może być stosowane wyłącznie z kompletnie zamontowaną rurą ssącą oraz z zamontowanym miechem – niebezpieczeństwo odniesienia obrażeń! Podczas pracy Nie uszkodzić przewodu przyłącza sieciowego poprzez jego najeżdżanie, zgniatanie, szarpanie itd. Nie wyjmować wtyczki z gniazda zasilania sieciowego poprzez ciągnięcie za przewód – należy zawsze uchwycić za samą wtyczkę. Wtyk sieciowy i przewód zasilania energią elektryczną należy chwytać wyłącznie suchymi rękami. Nie należy spryskiwać urządzeń elektrycznych wodą – niebezpieczeństwo zwarcia w instalacji! W razie zagrażającego niebezpieczeństwa lub awarii należy natychmiast przesunąć dźwignię nastawczą /przycisk do pozycji lub STOP lub 0. Urządzenie jest obsługiwane wyłącznie przez jedną osobę – nie należy tolerować o becności dalszych osób na stanowisku pracy. Taką samą odległość należy zachować także od przedmiotów (np. pojazdów, szyb okiennych itd.) – niebezpieczeństwo spowodowania szkód na rzeczach! Nie należy nigdy kierować strumienia powietrza z dmuchawy w stronę innych osób! – urządzenie mechaniczne może podrzucać z ziemi i miotać z dużą prędkością różne przedmioty – niebezpieczeństwo odniesienia obrażeń! Przy zasysaniu szorstkich materiałów (jak np. tłuczeń, kamienie itp.) koło łopatkowe dmuchawy i jej obudowa zostają poddane bardzo intensywnemu zużyciu eksploatacyjnemu. Zużycie to jest sygnalizowane poprzez wyraźny spadek mocy (efektywności) zasysania. W tej sytuacji należy się zwrócić do fachowego dystrybutora. STIHL zaleca zwrócenie się do fachowego dystrybutora firmy STIHL. Ostrożnie przy zasysaniu wilgotnych liści – dmuchawa i krzywka mogą ulec zatkaniu. Nie należy nigdy zasysać grących lub płonących materiałów (np. gorącego popiołu czy żarzących się niedopałków papierosów) – niebezpieczeństwo odniesienia obrażeń wskutek poparzenia przez ogień! Nie należy nigdy zasysać łatwozapalnych cieczy (np. paliwa) lub materiałów nasączonych takimi cieczami – niebezpieczeństwo odniesienia śmiertelnych obrażeń wskutek poparzeń lub eksplozji! Przed otwarciem kratki ochronnej należy wyłączyć silnik. Kratka ochronna musi zawsze pozostawać zamknięta i zabezpieczona – niebezpieczeństwo odniesienia obrażeń wskutek kontaktu z wirującymi podzespołami urządzenia! Poza tym silnik urządzenia może ulec uszkodzeniu. W razie stwierdzenia uszkodzenia przewodu zasilania napięciem należy natychmiast wyjąć wtyczkę z gniazda sieciowego – zagrożenie dla życia wskutek porażenia prądem! W promieniu 5 m nie mogą się znajdować inne osoby – niebezpieczeńst wo odniesienia obrażeń wskutek uderzenia przez odrzucone przedmioty!!BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Podczas pracy dmuchawą lub rozdrabniaczem zasysającym (na otwartym terenie lub w ogrodzie) należy zwracać uwagę na małe zwierzęta i nie stwarzać dla nich zagrożenia. Nigdy nie pozostawiać pracującego urządzenia bez dozoru. Nie należy pozostawiać urządzenia w czasie padającego deszczu. Ostrożnie przy robotach prowadzonych na zboczach oraz nierównym terenie – niebezpieczeństwo poślizgnięcia! Zwracać uwagę na przeszkody: śmieci, pieńki drzew, korzenie, wykroty – niebezpieczeństwo potknięcia! Nie pracować stojąc na drabinie, a także na niestabilnym podłożu. Przy stosowaniu ochrony narządu słuchu zalecane jest zachowanie szczególnej ostrożności oraz orientacji – percepcja sygnałów alarmowych przy wystąpieniu zagrożeń (tak ich jak okrzyki ostrzegawcze, sygnały alarmowe itp.) jest wtedy znacznie ograniczona. Pracować w spokojny i przemyślany sposób; tylko w warunkach dobrej widoczności. Nie stwarzać zagrożenia dla innych osób. W odpowiednim czasie robić przerwy w pracy. Należy zapobiegać zmęczeniu i utracie sił – niebezpieczeństwo zaistnienia wypadku! Podczas stosowania dmuchawy oraz zasysania rozdrabniającego większych ilości materiałów zawierających kurz może dojść do kumulacji ładunków elektrostatycznych, które w niekorzystnych warunkach panujących w otoczeniu (np. w warunkach intensywnego przesuszenia) mogą ulec eksplozyjnemu rozładowaniu. Przy powstawaniu pyłu należy stale nosić maskę ochronną. Podczas zasysania nieodpowiednich materiałów może dojść do zablokowania koła łopatkowego dmuchawy. Natychmiast wyłączyć urządzenie, wyjąć wt yczkę przewodu zasilania z gniazda sieciowego. Dopiero wtedy usunąć blokujący zassany materiał. Nie wkładać żadnych przedmiotów przez kratkę ochronną lub dyszę do wnętrza obudowy dmuchawy. Powyższe przedmioty mogą zostać z bardzo dużą szybkością wyrzucone przez dmuchawę – Niebezpieczeństwo odniesienia obrażeń! Przy wyraźnych zmianach charakterystyki pracy (np. zwiększona intensywność drgań) należy natychmiast przerwać roboty, ustalić i usunąć przyczynę zmian. Jeżeli urządzenie mechaniczne zostało poddane ponadnormatywnym obciążeniom mechanicznym (np. wskutek stosowania nadmiernej siły, uderzenia lub upadku), to przed ponownym uruchomieniem należy dokładnie sprawdzić stan bezpieczeńs twa eksploatacyjnego maszyny – patrz także rozdział "Przed rozpoczęciem pracy". Szczególnie dokładnie należy zwrócić uwagę na sprawność funkcjonalną urządzeń zabezpieczających. Nie należy w żadnym wypadku pracować urządzeniem mechanicznym, którego stan bezpieczeństwa eksploatacyjnego nie pozostaje bez zastrzeżeń. W razie wątpliwości należy się zwrócić do fachowego dystrybutora. Przed pozostawieniem urządzenia: wyłączyć silnik maszyny – wyjąć wtyczkę z gniazda sieciowego. Po zakończeniu pracy wyjąć wtyk z gniazda sieciowego Nie wyjmować wtyczki z gniazda zasilania sieciowego poprzez ciągnięcie za przewód – należy zawsze uchwycić za samą wtyczkę. Oczyścić urządzenie mechaniczne z kurzu, innych zanieczyszczeń. Do czyszczenia urządzenia nie należy stosować rozpuszczalników do tłuszczów. Drgania (wibracje) Dłuższe użytkowanie urządzenia mechanicznego może doprowadzić do spowodowanych przez drgania zakłóceń w funkcjonowaniu układu krążenia w obszarze rąk operatora ("niedokrwienie palców rąk"). Nie można określić w sposób ogólny czasu użytkowania maszyny, gdyż zależy to od wielu różnorodnych czynników. Czas użytkowania maszyny można wydłużyć poprzez: Nie należy pracować urządzeniem w czasie opadów deszczu a także w mokrym lub bardzo wilgotnym otoczeniu.BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

– stosowanie ocieplenia dłoni (ciepłe rękawice) – stosowanie przerw Czas użytkowania maszyny ulega skróceniu przy: – szczególnych, indywidualnych skłonnościach w kierunku niedokrwienia (objawy: często występujące zimne palce, cierpnięcie), – niskich temperaturach zewnętrznych, – intensywności chwytu (mocny chwyt rękojeści maszyny zakłóca dokrwienie) Przy regularnym użytkowaniu urządzenia mechanicznego oraz przy powtarzającym się występowaniu określonych symptomów (np. cierpnięcie palców) zaleca się poddanie badaniom lekarskim. Obsługa techniczna i naprawy Należy regularnie wykonywać czynności obsługi technicznej. Wykonywać należy tylko te przeglądy okresowe i naprawy, które zostały opisane w Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to doprowadzić do zagrożenia wystąpieniem wypadków lub do uszkodzenia urządzenia. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy. Właściwości techniczne tych części zostały w optymalny sposób dobrane do urządzenia oraz do wym agań stawianych przez użytkownika. W celu uniknięcia zagrożeń roboty prowadzone przy urządzeniu (np. wymiana przewodu zasilania sieciowego) mogą być wykonywane wyłącznie przez autoryzowanych elektrotechników. Podzespoły wykonane z tworzyw sztucznych należy czyścić stosując do tego ścierkę. Stosowanie ostrych środków czyszczących może doprowadzić do uszkodzenia tworzywa. Jeżeli zachodzi potrzeba, oczyścić szczeliny cyrkulacji powietrza chłodzącego w obudowie silnika. N Wyjąć wtyczkę z gniazda wtykowego Montowanie rury dmuchawy BGE 61 N Doprowadzić wyżlobienia do pokrycia. Strzałka (2) musi się znajdować na górnej stronie rury dmuchawy (1). N włożyć rurę dmuchawy (1) aż do oporu do króćca (3) obudowy dmuchawy N przełożyć nakrętkę kołpakową (4) poprzez króciec (3) obudowy dmuchawy i nakręcić ją w kierunku wskazanym przez strzałkę aż nakładka (5) zostanie zaryglowana w otworze (6) nakrętki kołpakowej Montowanie rury dmuchawy BGE 71, BGE 81 Dmuchawa może zostać włączona tylko wtedy, gdy rura dmuchawy została zamontowana w prawidłowy sposób. Nakrętka kołpakowa naciska na dźwignię wyłącznika bezpieczeństwa, który zamyka obwód prądu umożliwiający uruchomienie silnika. Przed rozpoczęciem wszystkich robót przy urządzeniu: wyjąć wtyczkę z gniazda sieciowego. Kompletowanie dmuchawy

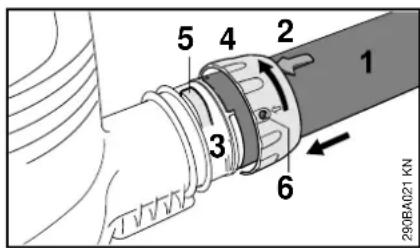

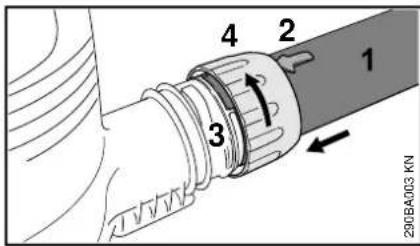

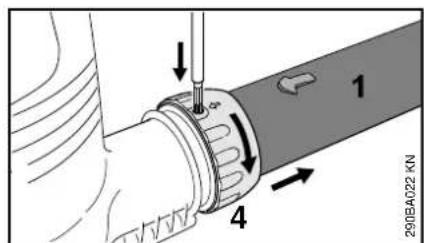

N Doprowadzić wyżlobienia do pokrycia. Strzałka (2) musi się znajdować na górnej stronie rury dmuchawy (1). N włożyć rurę dmuchawy (1) aż do oporu do króćca (3) obudowy dmuchawy N Nakrętkę kołpakową (4) wsunąć na króciec obudowy dmuchawy i obracać aż do oporu w kierunku wskazanym przez strzałkę. Przełącznik bezpieczeństwa zostaje włączony. Towarzyszy mu wyraźny odgłos włączenia. Montowanie dyszy N założyć dyszę (5) w pozycji (a) (długa) lub w pozycji (b) (krótka) aż do czopu (6) na rurę dmuchawy (1) i zaryglować w kierunku wskazanym przez strzałkę Demontowanie rury dmuchawy BGE 61 N Wyłączyć silnik N przy pomocy odpowiedniego narzędzia przecisnąć nakładkę przez otwór w nakrętce kołpakowej N Obrócić nakrętkę kołpakową (4) aż do oporu w kierunku wskazanym przez strzałkę N zdjąć rurę dmuchawy (1) Demontowanie rury dmuchawy BGE 71, BGE 81 N Wyłączyć silnik N Obrócić nakrętkę kołpakową (4) aż do oporu w kierunku wskazanym przez strzałkę N zdjąć rurę dmuchawy (1) Rozdrabniacz zasysający może zostać włączony tylko wtedy, gdy rura ssąca i krzywka zostały zamontowane w prawidłowy sposób. Nakrętka kołpakowa naciska na dźwignię wyłącznika bezpieczeństwa, który zamyka obwód prądu umożliwiając uruchomienie silnika. N Wyjąć wtyczkę z gniazda sieciowego Montowanie krzywki N Wprowadzić krzywkę (1) do miecha (2) aż do oznaczenia (strzałka) N Dociągnąć taśmę (3) na miechu i nacisnąć nakładkę (4)

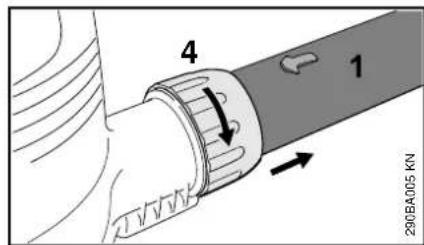

290BA005 KN Kompletowanie rozdrabniacza zasysającego Należy zamknąć zamek błyskawiczny znajdujący się na miechu

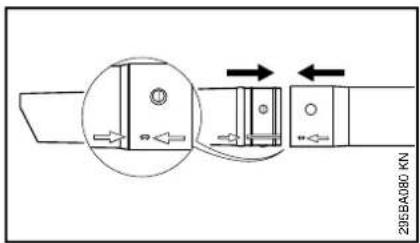

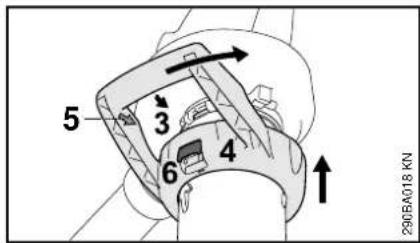

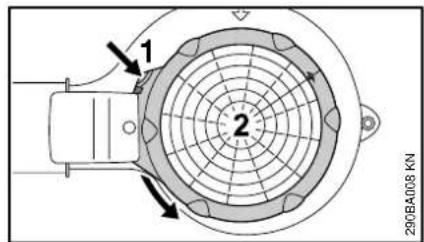

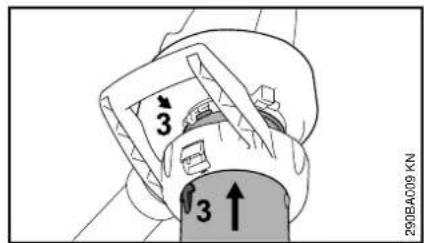

N Doprowadzić wyżłobienia do pokrycia. N Wsunąć krzywkę (5) aż do oporu do króćca (6) obudowy dmuchawy N Nakrętkę kołpakową (7) wsunąć na króciec obudowy dmuchawy i obracać aż do oporu w kierunku wskazanym przez strzałkę. Przełącznik bezpieczeństwa zostaje włączony. Towarzyszy mu wyraźny odgłos włączenia. Kompletowanie rury ssącej N Ustawić rurę ssącą i jej przedłużenia w pozycji wskazanej przez strzałki, wsunąć jedną do drugiej i zaryglować Montowanie rury ssącej N Wyłączyć silnik N Wcisnąć nakładkę (1) do obudowy dmuchawy, obrócić kratkę ochronną (2) w kierunku wskazanym przez strzałkę i zdjąć N Doprowadzić strzałki (3) do pokrycia N wsunąć rurę ssącą aż do oporu do króćca obudowy dmuchawy N założyć nakrętkę kołpakową (4) na otworze zasysania obudowy dmuchawy N Doprowadzić do pokrycia strzałek (3) oraz (5) N Obracać nakrętkę kołpakową (4) w kierunku wskazanym przez strzałkę, aż nastąpi zaryglowanie dźw igni (6) w obudowie dmuchawy. Towarzyszy mu wyraźny odgłos włączenia. Demontowanie krzywki N Wyłączyć silnik N Obracać nakrętkę kołpakową (1) aż do oporu w kierunku wskazanym przez strzałkę N zdjąć krzywkę (2)

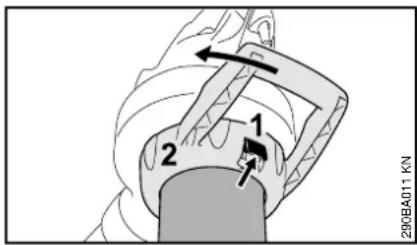

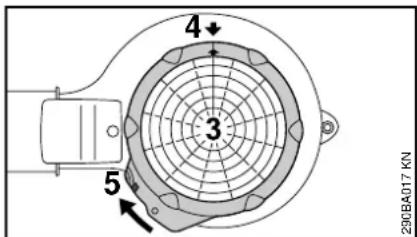

Demontowanie rury ssącej N Wyłączyć silnik N Nacisnąć dźwignię (1) i obrócić nakrętkę kołpakową (2) aż do oporu w kierunku wskazanym przez strzałkę i następnie ją zdjąć razem z rurą ssącą N założyć kratkę ochronną (3) na otworze zasysania obudowy dmuchawy N Doprowadzić strzałki (4) do pokrycia N Obracać kratkę ochronną (3) w kierunku wskazanym przez strzałkę, aż nakładka (5) zostanie zaryglowana w obudowie dmuchawy Wartości napięcia oraz częstotliwości urządzenia (patrz tabliczka znamionowa) są zgodne z wartości ami napięcia oraz częstotliwości sieci zasilania Wartość minimalna zabezpieczenia przyłącza sieciowego musi odpowiadać wartości podanej w rozdziale "Dane techniczne" – patrz rozdział "Dane techniczne". Urządzenie musi zostać podłączone do źródła zasilania napięciem poprzez wyłącznik ochronny różnicowo-prądowy tak, żeby nastąpiło odcięcie prądu w sytuacji, w której wartość prądu odprowadzanego do ziemi przekroczy 30 mA. Przyłącze sieciowe musi spełniać wymagania IEC 60364 a także lokalnych przepisów obowiązujących w miejscu użytkowania urządzenia. Przedłużenie przewodu zasilania energią elektryczną musi posiadać minimalny przekrój poprzeczny, który jest zależny od napięcia sieciowego oraz długośc i przewodu zasilania. Odciążenie przewodu N Wsunąć wtyczkę (1) do złącza (2) przedłużenia przewodu N z przedłużenia przewodu utworzyć pętlę N pętlę (3) przeprowadzić przez otwór (4) N Założyć pętlę na hak (5) i mocno zacisnąć Podłączenie do sieci Przed podłączeniem do sieci zasilania napięciem należy sprawdzić, czy urządzenie zostało wyłączone – patrz rozdział "Wyłączanie urządzenia" N włożyć wtyczkę przedłużenia przewodu zasilania do przepisowo zamontowanego gniazda sieciowego 290BA011 KN

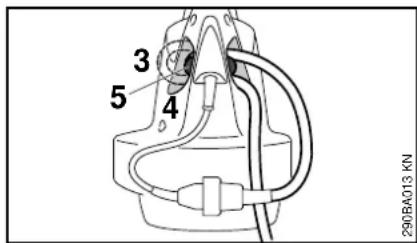

290BA017 KN Podłączenie urządzenia do sieci zasilania prądem elektrycznym Długość przewodu zasilania energią Minimalny przekrój poprzeczny 220 V – 240 V: do 20 m 1,5 mm

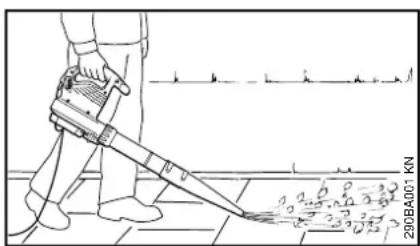

N wybrać bezpieczne i stabilne stanowisko pracy N przytrzymać urządzenie w pozycji roboczej

BGE 61, BGE 71, SHE 71

N Dźwignię przełącznika (1) ustawić w pozycji I lub II (pozycja II występuje zależnie od wyposażenia) Przy urządzeniach z pozycją przełącznika I: I = pełne obciążenie Przy urządzeniach z pozycją przełącznika I oraz II: I = połowiczne obciążenie II = pełne obciążenie BGE 81, SHE 81 N Nacisnąć na dźwignię głównego przełącznika (2) na rękojeści manipulacyjnej Moc dmuchawy oraz moc zasysania można bezstopniowo regulować. Wskutek wciśnięcia przycisku blokady (3) położenie dźwigni przełącznika (2) można ustalić w pozycji najwyższej efektywności trybu dmuchawy i trybu zasysania. Przy dłuższych przerwach w pracy - wyjąć wtyczkę z gniazda sieciowego. Jeżeli urządzenie nie będzie przez dłuższy czas użytkowane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione.

BGE 61, BGE 71, SHE 71

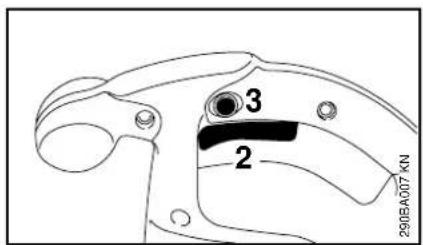

N Ustawić przełącznik (1) w pozycji 0 BGE 81, SHE 81 N Zwolnić dźwignię głównego przełącznika (2) na rękojeści

anipulacyjnej. Przy zaryglowanym przycisku blokady (3) krótko nacisnąć na dźwignię głównego przełącznika i następnie ją zwolnić. Włączanie urządzenia

290BA007 KN Wyłączanie urządzenia

N Dokładnie oczyścić urządzenie N Przechowywać urządzenie w suchym i bezpiecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci). Przechowywanie urządzeniaBGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Wskazówki dotyczące przeglądów technicznych i konserwacji Zamieszczone poniżej wskazówki dotyczą pracy urządzenia w normalnych warunkach eksploatacyjnych. Przy utrudnionych warunkach eksploatacyjnych (intensywny kurz, itp.) oraz przy wydłużonym dniu pracy, podane poniżej odstępy czasowe muszą ulec odpowiedniemu skróceniu. przed rozpoczęciem pracy po zakończeniu pracy lub codziennie co tydzień co tydzień co roku przy wystąpieniu zakłóceń przy wystąpieniu uszkodzeń jeżeli zachodzi potrzeba kompletne urządzenie kontrola wzrokowa (stan ogólny) x czyszczenie x Rękojeść manipulacyjna Badanie sprawności funkcjonalnej x Otwory zasysania powietrza chłodzącego czyszczenie x Naklejki ostrzegawcze o zagrożeniach wymienić xBGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Stosowanie się do wskazówek niniejszej Instrukcji użytkowania pozwoli uniknąć ponadnormatywnego zużycia eksploatacyjnego urządzenia oraz uszkodzeń urządzenia. Użytkowanie, obsługi techniczne oraz przechowywanie musi się odbywać z taką starannością, jak to opisano w niniejszej Instrukcji obsługi. Za wszystkie szkody jakie wystąpią wskutek nieprzestrzegania wskazówek dotyczących bezpieczeństwa, obsługi technicznej i konserwacji odpowiada użytkownik urządzenia. Obowiązuje to szczególnie wtedy, gdy: – dokonano zmian konstrukcyjnych produktu bez zezwolenia firmy STIHL – zastosowano narzędzia lub elementy wyposażenia, które do niniejszego urządzenia nie zostały dozwolone, nie nadawały się lub nie przedstawiały odpowiedniej jakości – użytkowano urządzenie w sposób sprzeczny z jego przeznaczeniem – urządzeniem posługiwano się

odczas imprez sportowych czy zawodów – wystąpiły szkody będące konsekwencją użytkowania urządzenia z podzespołami niesprawnymi technicznie Czynności obsługi technicznej Należy regularnie wykonywać wszystkie czynności, które zostały opisane w rozdziale „Wskazówki dotyczące obsługi technicznej i konserwacji“. Jeżeli czynności obsługi technicznej nie mogą zostać wykonane przez użytkownika, to należy zlecić ich wykonanie wyspecjalizowanemu dystrybutorowi. Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Jeżeli wykonanie czynności obsługi technicznej zostanie zaniedbane lub zostaną one wykonane niefachowo, to mogą powstać szkody, za które odpowiedzialność będzie ponosić sam użytkownik. Należą do tego między innymi: – uszkodzenia silnika elektrycznego wynikłe z niewykonania obsługi technicznej we właściwym czasie lub niewłaściwym zakresie (np. niewystarczające oczyszczenie prowadników cyrkulacji powietrza chłodzącego) – szkody powstałe wskutek nieprawidłowego podłączenie urządzenia do sieci zasilania prądem elektrycznym (napięcie, niewystarczające przekroje przewodów zasilających) – korozja oraz szkody powstałe wskutek nieprawidłowego magazynowania – uszkodzenia urządzenia powstałe wskutek stosowania części zamiennych niskiej jakości Podzespoły ulegające zużyciu eksploatacyjnemu Niektóre podzespoły urządzenia mechanicznego – także przy prawidłowym użytkowaniu – ulegają naturalnemu zużyciu eksploatacyjnemu i muszą, w zależności od rodzaju oraz okresu użytkowania, zostać w odpowiednim czasie wymienione. Należą do nich między innymi: – Koło łopatkowe dmuchawy – Miech filtrujący Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeńBGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

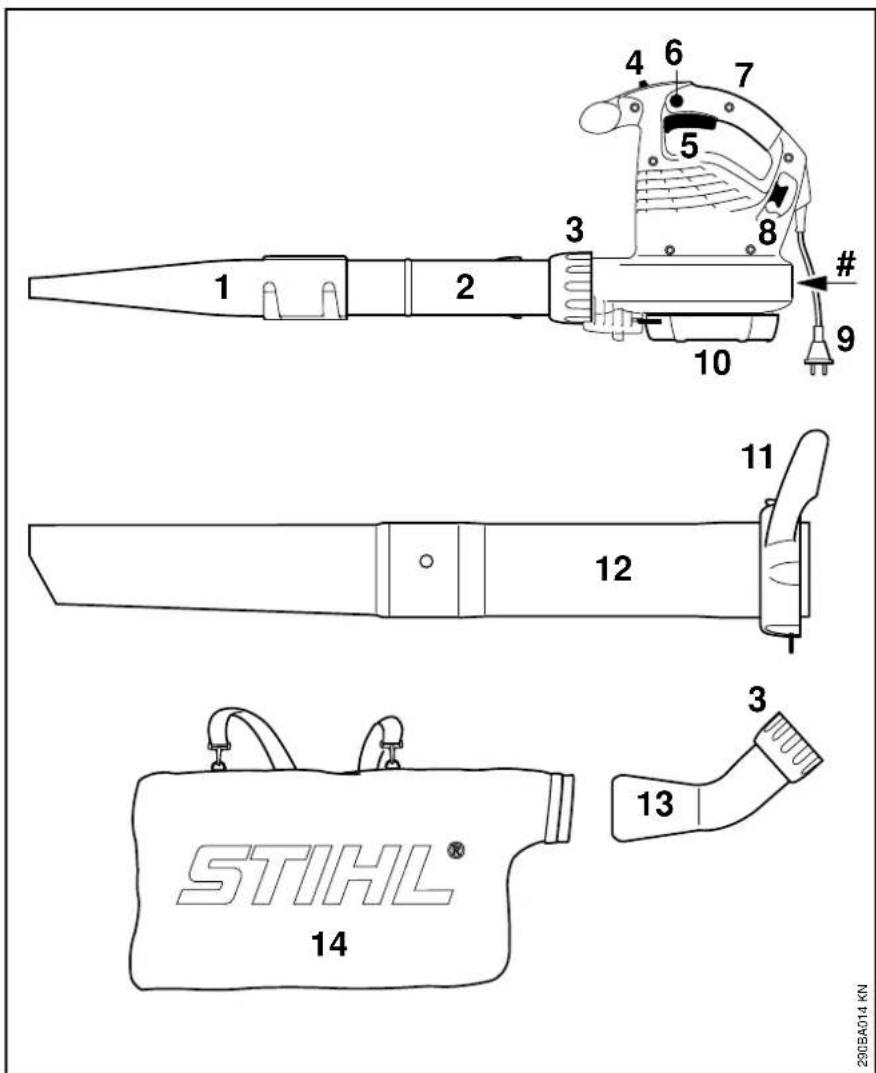

1 Dysza o profilu płaskim 2 Rura dmuchawy 3 Nakrętka kołpakowa 4 Przełącznik (wyłącznie BGE 61, BGE 71, SHE 71) 5 Przełącznik (wyłącznie BGE 81, SHE 81) 6 Przycisk ryglujący(wyłącznie BGE 81, SHE 81) 7 Rękojeść manipulacyjna 8 Hak odciążenia przewodu zasilania 9 Wtyk sieciowy 10 Kratka ochronna 11 Nakrętka kołpakowa z uchwytem* 12 Rura ssąca* 13 Krzywka* 14 Miech* # Numer fabryczny maszyny Zasadnicze podzespoły urządzenia

Wyposażenie do SHE, wyposażenie specjalne do BGEBGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Silnik BGE 61 Silnik BGE 71 / SHE 71 Silnik BGE 81 / SHE 81 Maksymalny przepływ powietrza Prędkość przepływu powietrza z dyszą Wymiary Ciężar Wartości hałasu i drgań Przy ustalaniu wartości hałasu i drgań przyjęto fazę pracy urządzenia z najwyższą nominalną prędkością obrotową. Dalsze informacje dot. spełnienia wymagań Wytycznych dla pracodawców Wibracje 2002/44/EG patrz www.stihl.com/vib/ Dane techniczne Wersja 120 V Wartości znamionowe przyłącza sieciowego 120 V, 60 Hz, 9,2 A Zabezpieczenie 15 A Moc 1100 W Klasa zabezpieczenia II E Wersja 240 V Wartości znamionowe przyłącza sieciowego 240 V, 50 Hz, 4,8 A Zabezpieczenie 10 A Moc 1100 W Klasa zabezpieczenia II E Wersja 120 V Wartości znamionowe przyłącza sieciowego 120 V, 60 Hz, 9,2 A Zabezpieczenie 15 A Moc 1100 W Klasa zabezpieczenia II E Wersja 230 V Wartości znamionowe przyłącza sieciowego 230 V, 50 Hz, 4,8 A Zabezpieczenie 10 A Moc 1100 W Klasa zabezpieczenia II E Wersja 230 V - 240 V Wartości znamionowe przyłącza sieciowego 230 V - 240 V, 50 Hz, 4,8 A Zabezpieczenie 10 A Moc 1100 W Klasa zabezpieczenia II E Wersja 230 V Wartości znamionowe przyłącza sieciowego 230 V, 50 Hz, 6,1 A Zabezpieczenie 10 A Moc 1400 W Klasa zabezpieczenia II E Wersja 230 V - 240 V Wartości znamionowe przyłącza sieciowego 230 V - 240 V, 50 Hz, 6,1 A Zabezpieczenie 10 A Moc 1400 W Klasa zabezpieczenia II E Praca w trybie dmuchawy Eksploatacja w trybie zasysania BGE 61 670 m

Trwały poziom ciśnienia akustycznego L

odpowiednio do normy ISO 11201 Poziom mocy akustycznej L

odpowiednio do normy ISO 3744 Wartość drgań a

odpowiednio do normy ISO 20643 Eksploatacja w trybie dmuchawy Eksploatacja w trybie zasysania Wartość K- dla poziomu ciśnienia akustycznego oraz akustycznego poziomu mocy wynosi zgodnie z RL 2006/42/EG = 2,5 dB(A). Natomiast dla przyspieszenia drgań wartość K- ta wynosi zgodnie z RL 2006/42/EG = 2,0 m/s

REACH Skrót REACH oznacza Zarządzenie UE w przedmiocie rejestracji, oceny i zezwoleń eksploatacyjnych dla chemikaliów. Informacje dotyczące spełnienia wymagań Zarządzenia REACH (UE) Nr. 1907/2006 patrz www.stihl.com/reach – Przystawka: Urządzenie zasysające (tylko BGE 71, BGE 81) – Przystawka: Zestaw do czyszczenia rynien dachowych – dysza ugięta o płaskim profilu Aktualne informacje dotyczące zamieszczonych powyżej oraz innych elementów wyposażenia specjalnego można uzyskać u autoryzowanych dystrybutorów firmy STIHL. Eksploatacja w trybie dmuchawy Eksploatacja w trybie zasysania BGE 71 85 dB(A) 85 dB(A) BGE 81 89 dB(A) 88 dB(A) SHE 71 85 dB(A) 85 dB(A) SHE 81 89 dB(A) 88 dB(A) Eksploatacja w trybie dmuchawy Eksploatacja w trybie zasysania BGE 71 100 dB(A) 101 dB(A) BGE 81 103 dB(A) 103 dB(A) SHE 71 100 dB(A) 101 dB(A) SHE 81 103 dB(A) 103 dB(A) Uchwyt prawy BGE 71 1 m/s

Uchwyt prawy Uchwyt lewy BGE 71 0,8 m/s

Wyposażenie specjalneBGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Użytkownicy urządzenia mogą wykonywać tylko te przeglądy techniczne i konserwacje, które zostały opisane w niniejszej Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Należy posługiwać się wyłącznie częściami zamiennymi dozwolonymi do stosowania przez firmę STIHL do napraw niniejszego urządzenia lub równorzędnych technicznie. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzeniem urządzenia. Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy. Oryginalne częśc i zamienne firmy STIHL można rozpoznać po numerze katalogowym części zamiennej, po napisie { a także po znaku części zamiennych STIHL K (na mniejszych częściach zamiennych znak ten może występować samodzielnie). Urządzenia elektryczne nie należą do odpadków z gospodarstwa domowego. Urządzenie, wyposażenie i opakowanie należy utylizować w ramach recyrkulacji nieobciążającej środowiska naturalnego. ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen stwierdza niniejszym, że spełnia wymagania określone przez przepisy wprowadzające Wytyczne 2006/42/EG, 2000/14/EG oraz 2004/108/EG i została opracowana oraz wykonana zgodnie z następującymi normami: IEC 60335-2-100, EN 55014-1, EN 55014-2, EN 60335-1, EN 61000-3-2, EN 61000-3-3 Przy ustaleniu odpowiadającego wynikom pomiarów oraz gwarantowanego poziomu mocy akustycznej zastosowano postępowanie przewidziane przez Wytyczne 2000/14/EG, Załącznik V, z uwzględnieniem wymagań stawianych przez normę ISO 11094. Wskazówki dotyczące napraw Utylizacja EG Oświadczenie o zgodności ze strony producenta Rodzaj konstrukcji: Elektryczna dmuchawa, Elektryczny zasysacz rozdrabniający Firma: STIHL Typ: BGE 61 BGE 71 BGE 81 SHE 71 SHE 81 Numer identyfikacyjny serii: 4811BGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski

Zmierzony poziom mocy akustycznej: Gwarantowany poziom mocy akustycznej: Archiwizacja dokumentacji technicznej: ANDREAS STIHL AG & Co. KG Produktzulassung Rok produkcji i numer seryjny maszyny podane są na urządzeniu. Waiblingen, 09.07.2010 ANDREAS STIHL AG & Co. KG z up. Elsner Szef Wydziału Zarządzanie Grup Asortymentowych Wszystkie produkty firmy STIHL spełniają najwyższe wymagania w zakresie jakości. W wyniku procesu certyfikacyjnego przeprowadzonego przez niezależne stowarzyszenie zaświadcza się, że wszystkie produkty firmy STIHL spełniają w zakresie projektowania, opracowania materiałów, produkcji, montażu, dokumentacji i obsługi technicznej, rygorystyczne wymagania międzynarodowej normy ISO 9001 dla Systemów Zarządzania Jakościowego BGE 71: 98 dB(A) BGE 81: 101 dB(A) SHE 71: 98 dB(A) SHE 81: 100 dB(A) BGE 71: 100 dB(A) BGE 81: 103 dB(A) SHE 71: 100 dB(A) SHE 81: 102 dB(A) Certyfikat jakościowy 000BA025 LÄBGE 61, BGE 71, BGE 81, SHE 71, SHE 81 polski
