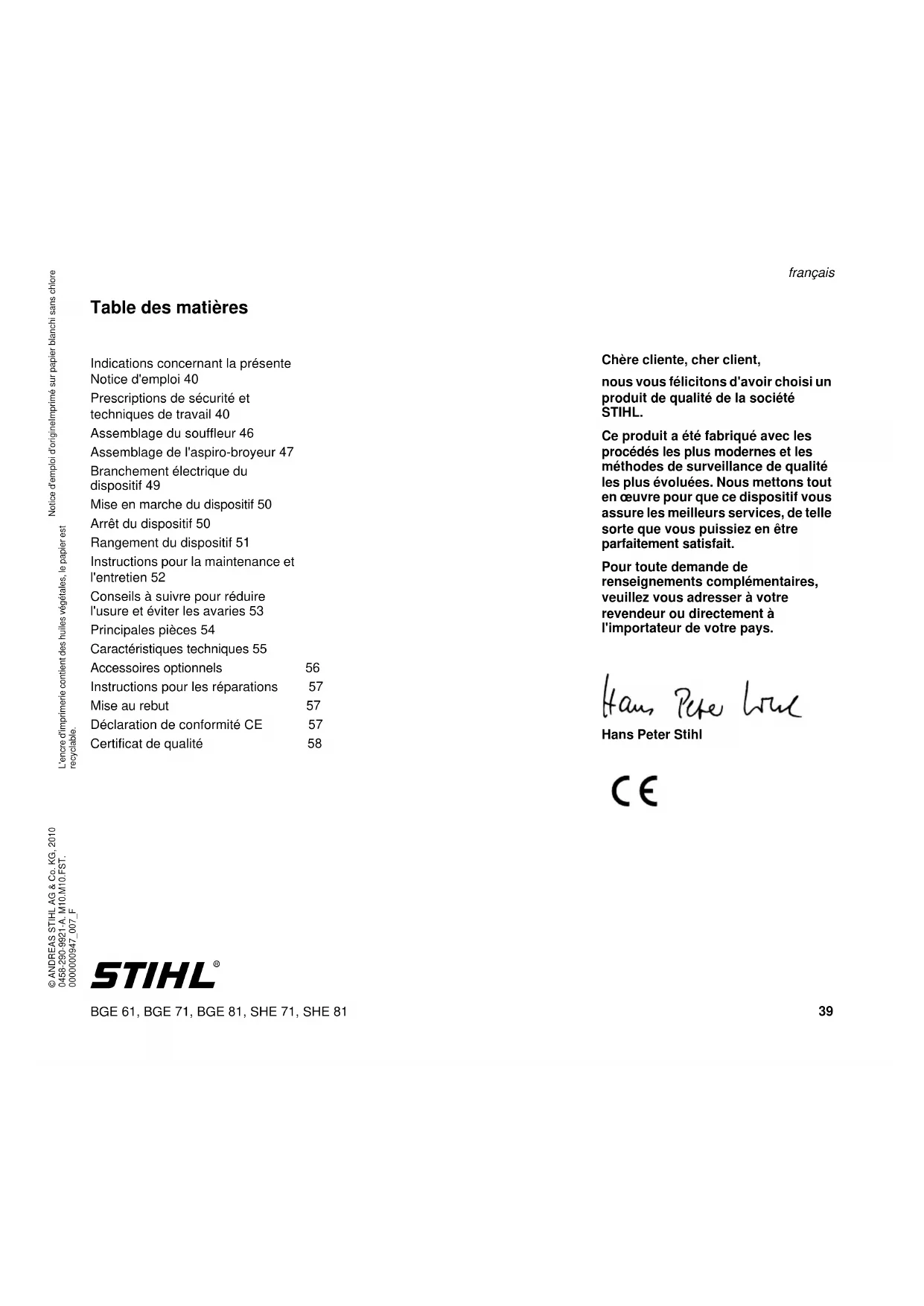

MODE D'EMPLOI SHE 81 STIHL
Chere cliente, cher client,
nous vous felicitons d'avoir choisi un
produit de qualite de la société
STIHL.
Ce produit a eté fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que ce dispositif vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.
Pour toute commande de renseignements complémentaires, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.
f( a) = a + a
Hans Peter Stihl
C E
français
Indications concernant la presente Notice d'emploi
Pictogrammes
Tous les pictogrammes appliqués sur le dispositif sont expliqués dans la presente Notice d'emploi.
Repréage des différents types de textes
Avertissement contre un risque d'accident et de blessure ainsi que de graves dégats matériels.
Avertissement contre un risque de dépréciation du dispositif ou de certains composants.
Développement technique
La philosophie de STIHL consiste a poursuivre le développement continu de toutes ses machines et de tous ses dispositifs; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.
On ne pourrait donc enaucun cas se prévaloir des indications et illustrations de la presente Notice d'emploi à l'appui de revendications quelconques.
Prescriptions de sécurité et techniques de travail
Pour travailler avec cette machine, il faut respecter des régles de sécurité particulières. Le fonctionnement à l'électricité presente aussi des dangers particuliers.
Avant la première mise en service, dire attentivement et intégralement la presente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque d'occasionner un accident grave, voir même mortel.
Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.
Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une personne compétente de lui montré comment l'utiliser en toute sécurité - ou participer à un stage de formation.
Les jeunesnes encore mineurs ne sont pas autorisés à travailler avec la machine -- une seule exception est permise pour des apprentices de plus de 16 ans travaillant sous surveillance.
Veiller à ce que des spectateurs évventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.
Lorsque la machine n'est pas utilisé, il faut la ranger de telle sorte qu'elle ne présente pas de risque pour d'autres personnes. Assurer la machine de telle sorte qu'elle ne puisse pas être utilisée sans autorisation. Retirer la fiche de la prise de courant.
L'utilisateur est responsable des blessures qui pourraient etre infigées à d'autres personnes, de meme que des dégats matériels causés.
Ne préter ou luer la machine qu'a des personnes familiarisées avec ce modele et sa manipulation - tous y joindre la Notice d'emploi.
Le cas échéant, tenir compte des prescriptions nationales et des réglementations locales qui précisent les créèaux horaires à respecter pour le travail avec des machines bruyantes.
L'utilisation de rallonges qui ne convenient pas peut etre dangereuse. Pour l'utilisation en plein air, utiliser exclusivement des rallonges homologues pour une telle utilisation, portant les codes et symboles pertinents, et composées de fils de section suffisante.
Ne jamais saisir la fiche, le cordon d'alimentation electrique ou la rallonge, ni les connecteurs, avec les mains mouillées.
Avant de commencer le travail, vérifier chaque fois la machine pour s'assurer qu'elle se trouve en bon état de fonctionnement. Faire tout particulièrement attention au cordon d'alimentation électrique, à la fiche de branchement sur le secteur et aux dispositifs de sécurité.
Il est interdirit d'utiliser la machine si ses composants ne sont pas tous dans un état impeccable.
Avant toute intervention sur la machine :retirer la fiche de la prise de courant !
Pour le nettoyage de cette machine, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pieces de la machine.
Ne pas nettoyer la machine au jet d'eau.
Accessoires et pieces de rechange
Monter exclusivement des pieces ou accessoires autorisés par STIHL pour cette machine ou des pieces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des pieces ou accessoires de haute qualité. Sinon, des accidents pourraient survenir et la machine risquerait d'être endommagée.
STIHL recommende d'utiliser des pieces et accessoires d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utiliseur.
N'apporter aucune modification à cette machine - cela risquérait d'en compromètre la sécurité. STIHDL décline toute responsabilité pour des blessures
ou des dégats matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.
Aptitudes personelles
L'utilisateur de la machine doit être reposé, enonne sante et en bonnecondition physique.
Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter un médecin et lui demander si elle peut travailler avec un dispositif à moteur.
Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.
Domaines d'utilisation
Le souffleur convient pour balayer les feuilles mortes, l'herbe, les papiers etc. par ex. sur les parkings, dans les jardins, dans les stades ou dans la cour d'une propriété.
L'aspiro-broyeur est concu pour l'aspiration de feuilles mortes sèches et d'autres détritus ininflammables, légers et non compactés.
Ne pas balayer ou aspirer des matieres nocives.
Ne pas utiliser la machine dans des locaux fermés.
L'utilisation de cette machine pour d'autres travaux est interdite et risquerait de provoquer des accidents ou d'endommager la machine.
N'apporter aucune modification à ce produit - cela aussi pourrait l'endommager ou cause des accidents.
Conditions d'utilisation
Ne pas travailler avec cette machine en cas de pluie ou de chute de neige, ni dans une atmophere très humide.
Vétements et équipement
Porter des vêtements et équipements de protection réglementaires.
Les vêtements doivent être fonctionnels et garantir une liberté de mouvement totale. Porter des vêtements bien ajustés, une combinaison, mais pas une blouse de travail.
Ne porter ni chaleur, cravate ou bijoux, ni vêtements flottants ou bouffants qui risquèraient de pénétrer dans la prise d'air. Les personnes aux cheveux longs doivent les nouser et les assurer (foulard, casquette, casque etc.).
Porter des chaussures robustes avec semelle crantée antidérapante.
français
Porter des lunettes de protection et un dispositif antibruit « personnel » - par ex. des capsules protège-oreilles.
STIHL propose une gamme complète d'équipements pour la protection personnelle.
Avant d'entreprenevre le travail
Contrôle de la machine
Il est interdirit d'utiliser la machine si elle ne se trouve pas en parfait etat de fonctionnement - risque d'accident !
-Linterrupteur /le levier de commande doit pouvoir etrefaclement amené dans la position STOPou0;
- l'interrupteur / le levier de commande doit se trouver en position STOP ou 0 ;
- le dispositif de souffrage doit être monté conformément aux prescriptions ;
- les poignées doivent être propres et sèches - sans huile ni autres salissures - pour que l'on puisse manier la machine en toute sécurité ;
- contrôle l'etat de la turbine et du carter de turbine - voir « Utilisation »
Une usure du carter de turbine (fissuration, ébrechures) peut entrainer un risque de blessure par suite de la projection de corps étrangers. En cas d'endommagement du carter de turbine,
consulter le revendeur spécialise - STIHL recommande de s'adresser au revendeur spécialise STIHL.
N'apporter aucune modification aux dispositifs de commande et de sécurité.
Branchement électriche
Pour réduire le risque de chocolélectrique:
- la tension et la fréquence de la machine (voir plaque signalétique) doit correspondre à la tension et à la fréquence du secteur ;
- contrôler si le cordon d'alimentation électrique, la fiche de branchement sur le secteur et la rallonge ne sont pas endommages. Il est interdit d'utiliser des cables, prises ou fiches endommages ou des rallonges non conformes aux prescriptions;
- branchier la machine seulement sur une prise de courant installée conformément aux prescriptions ;
- veiller à ce que l'isolement du cordon d'alimentation électrique et de la ballonge, la fiche et la prise soient dans un état impeccable.
Poser correctement le cordon d'alimentation electrique et la rallonge :
- Veiller à ce que les différents câbles aient les sections minimales requises - voir « Branchement électrique du dispositif »;
- poser le cordon d'alimentation
électrique et le signaliser de telle
sorte qu'il ne risque pas d'être
endommage et ne présente pas de
risque pour d'autres personnes
—
veiller à ce que personne ne
risque de trébucher ! - la fiche et la prise de la rallonge doit être du type protégé contre les projections d'eau ou disposées de telle sorte qu'elles ne risquent pas d'entrée en contact avec de l'eau - la fiche et la prise de la rallonge ne doit enaucun cas se trouver dans I'eau ;
- veiller à ce que les câbles ne frottent pas sur des arêtes vives ou des objets pointus ou acérés ;
- ne pas les pincer dans une porte ou une fenêtre entrouverte;
-si les cables sont emmêles - débrancher la fiche de la prise de courant et deméler les cables; - toujours débobiner complètement le cable de l'enrouleur, pour éviter une surchauffe et un risque d'incendie.

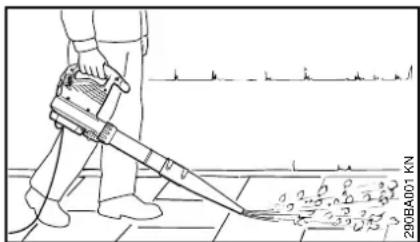

Utilisation du souffleur
Le souffleur est concu pour etre manie d'une main. L'utiliser peut le porter en tenant la poignee de commande de la main droite ou de la main gauche.
Toujours tenir fermement la machine.
Toujours travailler en avantant lentement - toujours surveiller la zone de sortie d'air du tube de soufflage - ne pas marcher à reculons - pour ne pas risquer de trèbucher !
N'utiliser la machine qu'vec le tube de soufflage intégralement monté - risque de blessure !
La buse ronde convient tout particulièrement pour l'utilisation sur des surfaces irrégulières (par ex. espaces verts, pelouses).
Avec la buse plate (jointe à la livraison ou livrable comme accessoire optionnel), on obtient un jet d'air plat qui peut être contrôle avec une très grande précision ; elle convient tout particulièrement pour nettoyer des surfaces planes couvertes de scirure de bois, de feuilles mortes, d'herbe coupée etc.

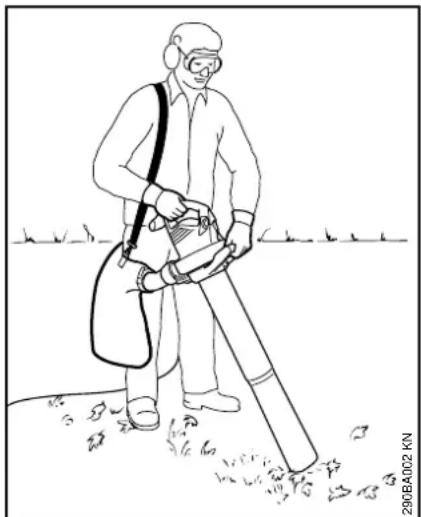

Utilisation du kit aspirateur
Pour les instructions particulieres au suivre au montage, voir le chapitre correspondant de la presente Notice d'emploi.
L'aspiro-broyeur est concu pour etremanié à deux mains. L'utilisateur doit tener la poignée de commande de la main droite et la poignée de l'écroucheapeau de la main gauche.
Passer le harnais du sac de ramassage sur l'épaule droite – ne pas le porter en bandoulière, pour pouvoir se dégager rapidement de l'ensemble de la machine avec sac de ramassage en cas d'urgence.
N'utiliser la machine qu'vec le tube d'aspiration integralement monté et le sac de ramassage monté et fermé - risque de blessure!.
A l'aspiration de matieres abrasives (par ex. gravillons, pierres etc.), la turbine et son carter sont soumis à une très forte usure. Cette usure se traduit par une force baisse de la puissance d'aspiration. Dans ce cas, consulter le revendeur spécialise. STIHL recommande de s'adresser au revendeur spécialise STIHL.
Faire attention en aspirant des feuilles mortes mouillées - elles risquent d'engorger la turbine et le raccord coude.
Ne pas aspirer des matieres très chaudes ou incandescentes (par ex. des cendres encore chaudes, des mégots incandescents) - risque de blessure par suite d'un incendie!
français
Ne jamais aspirer des liquides inflammables (par ex. du carburant) ou des matieres imbibees de liquide inflammable - risque de blessures mortelles par suite d'un incendie ou d'une explosion!
Avant d'ouvrir la grille de protection, arreter le moteur. Lorsque le tube d'aspiration n'est pas monté, la grille de protection doit toujours être fermée et verrouillée - risque de contact avec des pièces en rotation - risque de blessure! D'autre part, le moteur risquerait d'être endommagé.
Au cours du travail
En cas d'endommagement du cordon d'alimentation electrique, retireer immédiatement la fiche de la prise de courant - danger de mort par électrocution!
Ne pas endommager le cordon d'alimentation electrique en roulant dessus, en l'écrasant, en l'étirant etc.
Pour sortir la fiche de la prise de courant, ne pas tirer sur le cordon d'alimentation electrique, mais always saisir la fiche.
Ne toucher à la fiche de branchement sur le secteur et au cordon d'alimentation électrique qu'avac les mains sèches.
Ne jamais nettoyer des machines ou apparéils électriques au jet d'eau - risque de court-circuit!
En cas d'urgence ou de danger imminent - placer le levier de commande / l'interrupteur dans la position STOP ou 0.
La machine doit être maniee par une seule personne - ne pas tolérer la presence d'autres personnes dans la zone de travail.
A part l'utilisateur, personne ne doit se trouver dans un rayon de 5 m de la machine en marche - risque de blessure par des objets projetés !
Respecter également cette distance par rapport à des vehicules garés, vitres etc. - pour éviter de causeur des dégats matériels!
Ne jamais souffler en direction de personnes ou d'animaux - la machine peut soulever de petits objets et les projeter à grande vitesse - risque d'accident !
En balayant avec le souffleur et en travaillant avec l'aspiro-broyeur (aussi bien dans la nature que dans les jardins), faire attention aux petits animaux pour ne pas lesmettre en danger.
Ne jamais laisser la machine en marche sans surveillance.
Ne pas laisser la machine en plein air par temps de plue.
Faire attention sur les terrains en pente ou irréguliers - risque de dérapage !
Faire attention aux obstacles : souches d'arbres, racines, fossés ou objetsquelconques qui pourrait se trouver sur le sol - pour ne pas risquer de trébucher !
Ne jamais travailler sur une échelle ou sur un échafaudage instable.
En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention - parce que des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.
Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage.
Prendre les précautions utiles pour exclure le risque de blesser d'autres personnes.
Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuissement qui pourrait entraîner un accident !
Ne pas travailler avec la machine sous la pluie, à un endroit mouillé ou dans une ambiance très humide.
Un soufflage soulevant de grandes quantités de poussière peut produit des charges electrostatiques qui, dans des conditions très défavorables (par ex. dans une atmophère très sèche), risquent de se décharger brusquement.
En cas de dégagement de poussière,
toujours porter un masque
antipoussière.
Si I'on aspire des matieres qui ne conviennent pas, la turbine risque de se bloquer. Arreter alors immidiatement le moteur et débrancher la fiche du secteur. C'est seulement après avoir pris ces précautions que I'on peut extraire les matieres qui ont causé le blocage.
N'introduireaucunobjectdelsecarter de turbine，a traversla grille de protectionoupar la buse.Lalurbine pourraitprojeterde telsobjetsàhaute vitesse-risque de blessure！
En cas de variation sensible des caractéristiques de fonctionnement (par ex. plus fortes vibrations), interrompre le travail et éliminer les causes de ce changement.
Si la machine a eté soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a eté soumise à des efforts violents, en cas de choc ou de chute), avant de la remetre en marche, il faut impératifement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant le travail ». Contrôler aussi la fiabilité des dispositifs de sécurité. Il ne faut enaucun cas continuer d'utiliser la machine si elle ne se trouve pas dans l'état impeccable requis pour garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.
Avant de quitter la machine : l'arreter - retirer la fiche de la prise de courant.
Après le travail
Débrancher la fiche de la prise de courant.
Pour sorting la fiche de la prise de courant, ne pas tirer sur le cordon d'alimentation électrique, mais toujours saisir la fiche.
Enlever la poussière et les saletés déposées sur la machine - ne pas employerer de produits dissolvant laGRAISE.
Vibrations
Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigs blancs »).
Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
Les précautions suivantes permettent de prolonger la durée d'utilisation :
garder les mains au chaud (porter des gants chauds) ;
- faire des pauses.
Les facteurs suivants raccourcisent la durée d'utilisation :
- tendance personnelle à souffrir d'une mauvaise irrigation sanguine (symptômes : doigts souvent froids, foumillements) ;
- utilisation à de basses températures ambiantes ;
-effort exercé sur les poignées (une prise très ferme gène l'irrigation sanguine).
Si I'on utilise regulierement la machine pendant de longues périodes et que les symptomes indiqués ci'avant (par ex. fournissements dans les doigts) se manifestent à plusieurs reprises, il est recommendé de se faire ausculter par un medecin.
Maintenance et réparations
Avant toute intervention sur le dispositif : retarder la fiche de la prise de courant !
Le dispositif doit faire l'objet d'une maintenance régulière. Exécuter exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.
STIHL recommende de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participanté régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requisés.
français
Utiliser exclusivement des pieces de rechange de haute qualite. Sinon, des accidents pourraient survenir et le dispositif pourrait etre endommagé. Pour toute question a ce sujet, s'adresser a un revendeur spécialise.
STIHL recommende d'utiliser des pieces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce dispositif, compte tenu des exigences de l'utilisateur.
Pour éviter les risques d'électrocution ou autres, les opérations de maintenance ou les réparations de l'appareil (par ex. le remplacement du cordon d'alimentation électricque) doivent être effectuées exclusivement par un électricien professionnel.
Nettoyer les pieces en matière synthetique à l'aide d'un chiffon. Des détergents agressifs risqueraient d'endommager les pieces en matière synthetique.
Nettoyer si nécessaire les ouies d'admission d'air de refroidissement du carter du moteur.
Assemblage du souffleur
- Debrancher la fiche de la prise de courant.

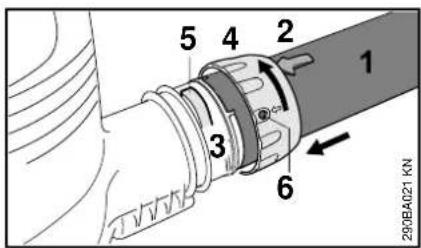

Montage du tube de soufflage BGE 61
Faire coïncider les échancrures. La flèche (2) doit se couver sur le côté supérieur du tube de soufflage (1);
introduire le tube de soufflage (1) dans le raccord (3) du carter de turbine, jusqu'en butée;
glisser l'écrou-chapeau (4) pardessus le raccord (3) du carter de turbine et le faire tourner dans lesens de la flèche jusqu'à ce que la languette (5) s'encliquette dans l'orifice (6) de l'écrou-chapeau ;

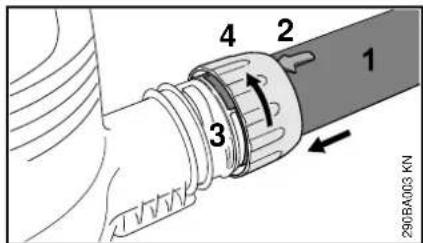

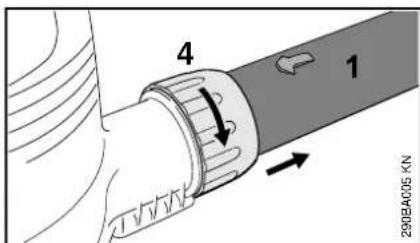

Montage du tube de soufflage BGE 71, BGE 81
Le souffleur ne peut etre mis en marche que si le tube de soufflage a ete montecorrectement. L'ecrou-chapeau actionne un contacteur qui coupe le circuit electrique de mise en marche du moteur.
Faire coïncider les échancrures. La flèche (2) doit se couver sur le côté supérieur du tube de soufflage (1);
introduire le tube de soufflage (1) dans le raccord (3) du carter de turbine, jusqu'en butée;
glisser l'écrou-chapeau (4) pardessus le raccord (3) du carter de turbine et le faire tournar à fond dans le sens de la flèche ; le contacteur de sécurité est actionné avec un déclic audible.

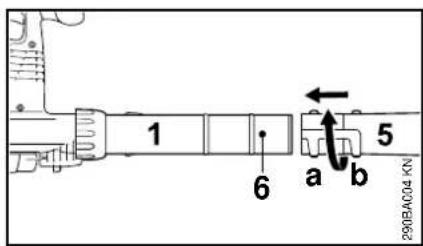

Montage de la buse
Glisser la buse (5) sur le tube de soufflage (1) jusqu'au téton (6), dans la position (a) (plus grande longueur) ou dans la position (b) (longueur réduite) et la verrouiller.

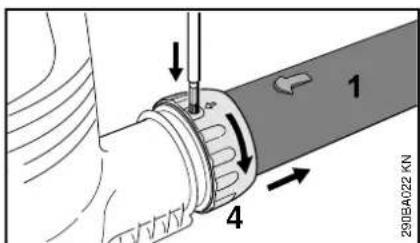

Demontage du tube de soufflage BGE 61
- Arrête le moteur;
a'aide d'un outil approprié, enforcer la languette a travers l'orifice de I'ecrou-chapeau;
tournier I'ecrou-chapeau (4) dans lesens de la flèche, jusqu'en butée ; - enlever le tube de soufflage (1).
Demontage du tube de soufflage BGE 71, BGE 81
Arreter le moteur;
tournier I'ecrou-chapeau (4) dans lesens de la flèche, jusqu'en butée ;
- enlever le tube de soufflage (1).
Assemblage de l'aspiro-broyeur
L'aspiro-broyeur ne peut etre mis en marche que si le raccord coude et le tube d'aspiration ont ete montes correctement. Les ecrous-chapeaux actionnent un contacteur de securite qui coupe le circuit electrique de mise en marche du moteur.
- Débrancher la fiche de la prise de courant.
Montage du raccord coudé
Introduire le raccord coude (1) dans le sac de ramassage (2), jusqu'à la marque (flèche);
serrer le collier (3) sur le sac de ramassage et rabattre la languette (4);
La fermetre a glissiere du sac de ramassage doit etre fermee.

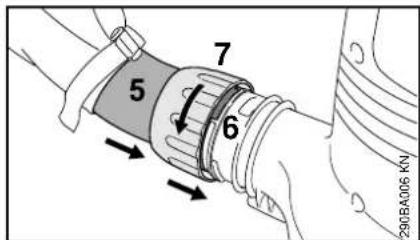

faire coincider les échancrures;
introduire le raccord coude (5) dans le raccord (6) du carter de turbine, jusqu'en butée ;
glisser l'écrou-chapeau (7) par-dessus le raccord (6) du carter de turbine et le faire tournier à fond dans le sens de la flèche ; le contacteur de sécurité est actionné avec un déclic audible.
Assemblage du tube d'aspiration
Présenter le tube d'aspiration et la rallonge du tube d'aspiration de telle sorte que les flèches coïncident, les emboiter et les faire encliqueter.
français

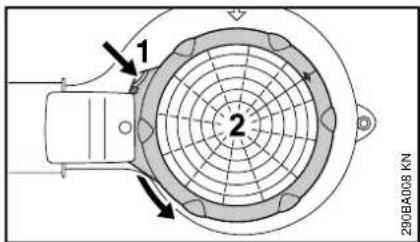

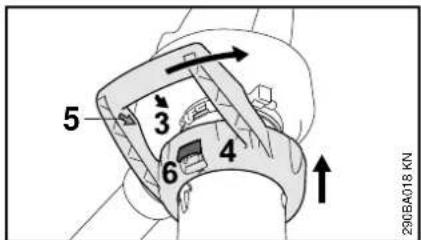

Montage du tube d'aspiration
-Arrête le moteur;
pousser la languette (7) en direction du carter de turbine puis faire tournier la grille de protection (2) à fond dans le sens de la flèche et l'enlever ;

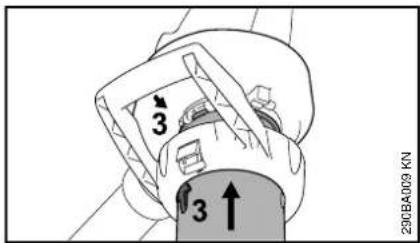

faire coincider les flèches (3)
introduire le tube d'aspiration dans l'ouverture d'aspiration du carter de turbine, jusqu'en butée ;
glisser I'ecrou-chapeau (4) pardessus I'ouverture d'aspiration du carter de turbine ;
faire coincider les flèches (3) et (5);
tournier I'ecrou-chapeau (4) dans lesens de la flèche jusqu'à ce que lelevier (6) s'encliquette sur le carterde turbine, avec un déclic audible.

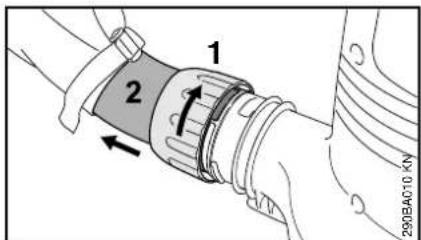

Démontage du raccord coude
Arreter le moteur;
tournier I'ecrou-chapeau (1) dans lesens de la flèche, jusqu'en butée ;
- enlever le raccord coude (2).

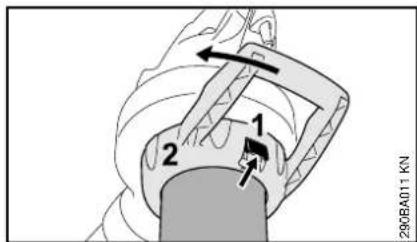

Démontage du tube d'aspiration
Arreter le moteur;
actionner le levier (1) puis faire tourner I'ecrou-chapeau (2) a fond dans le sens de la flèche et l'enlever avec le tube d'aspiration ;

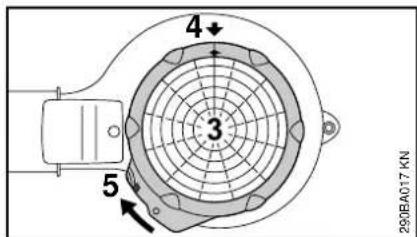

appliquer la grille de protection (3) sur l'ouverture d'aspiration du carter de turbine;
faire coincider les flèches (4)
tourner la grille de protection (3) dans le sens de la flèche, jusqu'à ce que la languette (5) s'encliquette sur le carter de turbine.
Branchement électrique du dispositif
La tension et la fréquence de l'appareil (voir la plaque signalétique) doit coïncider avec la tension et la fréquence du réseau électrique.
La protection du branchement au réseau doit être exécutée conformément aux indications dans les caractéristiques techniques - voir « Caracteristiques techniques »
L'appareil doit être branché au réseau d'alimentation électrique par le biais d'un disjoncteur différentiel à courant de fuite qui coupe l'alimentation lorsque le courant différentiel dépasse 30mA
Le branchement secteur doit être réalisé conformément à la norme CEI 60364 et à la reglementation nationale.
Les fils de la rallonge doivent avoir la section minimale indiquée en fonction de la tension du secteur et de la longueur du cable.
Longueur de Section minimale cable
| 220 V - 240 V : | |
| jusqu'à 20 m 1,5 mm | 2 |
| de 20 m à 50 m 2,5 mm | 2 |
| 100 V - 120 V : | |
| jusqu'à 10 m 2,0 mm | 2 |
| de 10 m à 30 m 3,5 mm | 2 |

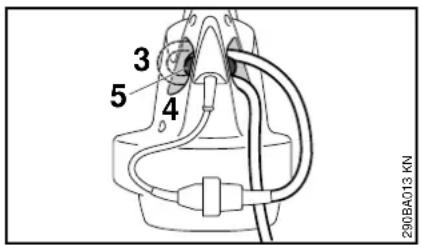

Attache amortissant les efforts de traction
Introduire la fiche (1) du cordon d'alimentation dans la prise (2) de la rallonge ;
former une boucle avec la rallonge;
introduire la boucle (3) dans l'orifice (4);
faire passer la boucle par-dessus le crochet (5) et la resserrer.
Branchement sur la prise de courant du secteur
Avant le branchement sur la prise d'alimentation électrique, s'assurer que l'interrupteur de la machine ne se trouve pas en position de marche - voir « Arrêt du dispositif »
Introduire la fiche de la rallongedans une prise de courant installeeconformement a la reglementation.
français
Mise en marche du dispositif
Se tenir dans une position stable et sure;
- tenir le dispositif dans la position de travail.
- Placer l'interrupteur (1) sur la position I ou II (position II suivant l'équipement).
Sur les dispositifs avec position de commande I:
I = pleine puissance de soufflage
Sur les dispositifs avec positions de commande I et II:
I = demi-puissance de soufflage
II = pleine puissance de soufflage

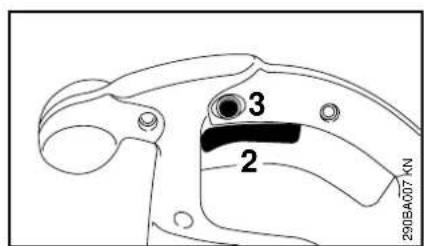

BGE81, SHE81
Enforcer le levier de commande (2) de la poignee de commande.
Cette commande permet de regler, en continu, la puissance de soufflage ou d'aspiration.
En appuyant sur le bouton de blocage (3), on peut encliqueter le levier de commande 2 dans la position qui donne la puissance maximale de soufflage ou d'aspiration.

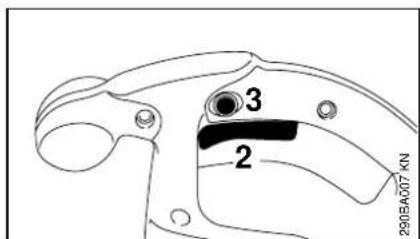

Arrêt du dispositif
Pour des pauses prolongées - débrancher la fiche de la prise de courant.
Lorsque le dispositif n'est pas utilisé, il faut le ranger de telle sorte qu'il ne présente pas de risque pour d'autres personnes.
Assurer le dispositif de telle sorte qu'il ne puisse pas etre utilise sans autorisation.
- Placer l'interrupteur (1) sur la position 0.
BGE 81, SHE 81
Relacher le levier de commande (2) de la poignee de commande.
Le bouton de blocage (3) étant encliquete, enforcer brievement le levier de commande et le relacher.
français
Rangement du dispositif
Nettoyer soigneusement le dispositif ;
conserver le dispositif a un endroit sec et sur. Le ranger de telle sorte qu'il ne puisse pas etree utilise sans autorisation (p.ex. par des enfants).
français
Instructions pour la maintenance et l'entretien
| Les indications sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussièreuse etc.) et des journées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. | avant de commencer le travail | après le travail ou une fois par jour | une fois par semaine | une fois par mois | une fois par an | en cas de panne | en cas de détérioration | au besoin | |
| Dispositif complet | Contrôle visuel (état) x | ||||||||
| Nettoyage x | |||||||||
| Poignée de commande Contrôle du fonctionnement x | |||||||||
| Orifices d'aspiration d'air de refroidissement | Nettoyage x | ||||||||
| Étiquettes de sécurité Remplacement x | |||||||||
Conseils à suivre pour réduire l'usure et éviter les avaries
Le fait de respecter les prescriptions de la presente Notice d'emploi permet d'éviter une usure excessive et l'endommagement du dispositif à moteur.
Le dispositif à moteur doit être utilisé, entretenu et range comme déscrit dans la presente Notice d'emploi.
L'utilisateur assume l'entière responsabilité de tous les dommages occasionnés par suite du non-respect des prescriptions de sécurité et des instructions données pour l'utilisation et la maintenance. Cela s'applique tout particulièrement aux points suivants :
modifications apportées au produit sans l'autorisation de STIHL;
- utilisation d'outils ou d'accessoires qui ne sont pas autorisés pour ce dispositif, ne conviennent pas ou sont de mauvaise qualité ;
- utilisation pour des travaux autres que ceux prevus pour ce dispositif :
-utilisation du dispositif dans des concours ou dans des epreuves sportives;
- avaries decoulant du fait que le dispositif a ete utilise avec des pieces defectueuses.
Opérations de maintenance
Toutes les opérations enumeratedes au chapitre « Instructions pour la maintenance et l'entretien » doivent être exécutées périodiquement. Dans le cas
ou l'utilisateur ne pourrait pas effectuer lui-même ces opérations de maintenance et d'entretien, il doit les faire exécuter par un revendeur spécialisé.
STIHL commande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participanté régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Si ces opérations ne sont pas effectuées comme prescrit, cela peut entraîner des avaries dont l'utiliser devra assumer l'entière responsabilité. Il pourrait s'ensuivre, entre autres, les dommages précisés ci-après :
- avaries du moteur electrique par suite du fait que la maintenance n'a pas ete effectue a temps ou n'a pas ete integralement efectuée (p.ex.nettoyage insuffisant des pieces de canalisation d'air de refroidissement) ;
- avaries causées par un branchement électrique incorrect (tension incorrecte, cables d'alimentation de section insuffisante) ;
-corrosion et autres avaries
subssequentes imputables au fait
que le dispositif n'a pas ete ranged
corrrecement ; - avaries et dommages subséquents survenus sur le dispositif par suite de l'utilisation de pieces de rechange de mauvaise qualité.
Pièces d'usure
Meme lorsqu'on utilise le dispositif à moteur pour les travaux prévus dans sa conception, certaines pieces subissant une usure normale et elles doivent être replacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement. Il s'agit, entre autres, des pieces suivantes:
-Turbine
- Sac de ramassage
français

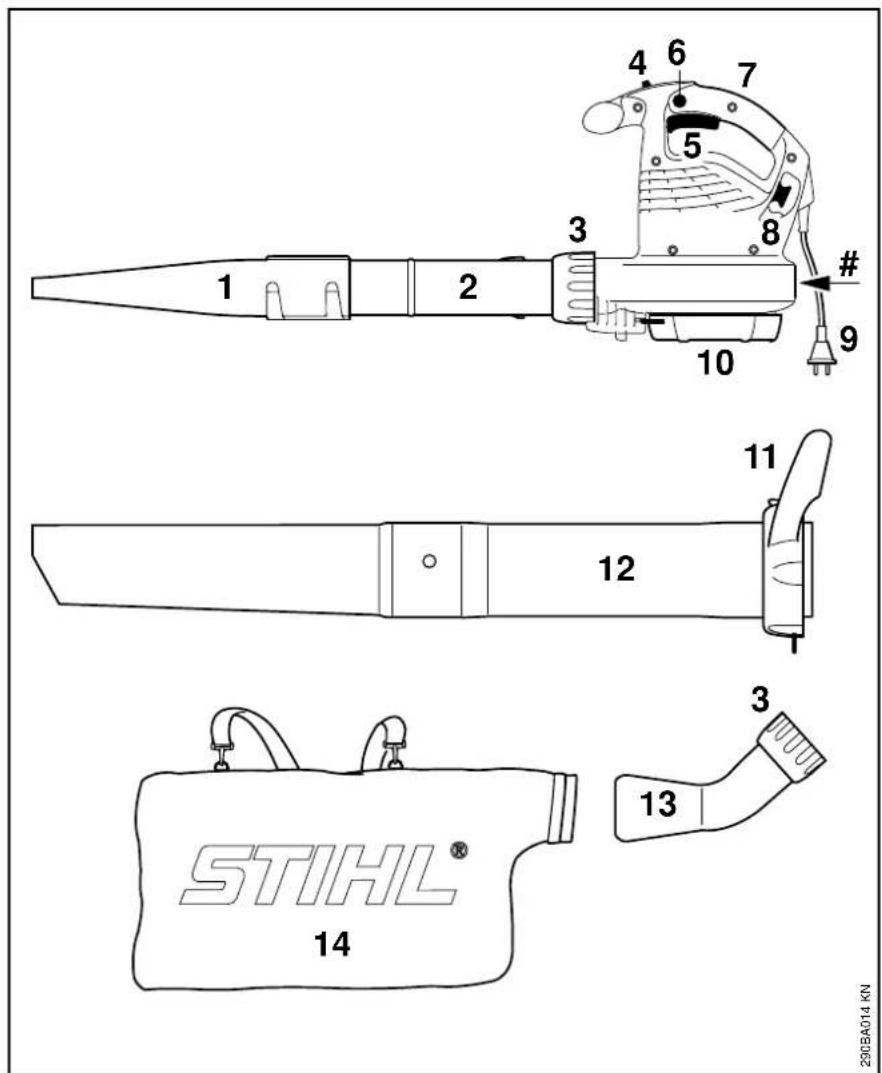

Principales pieces
1 Buse plate
2 Tube de soufflage
3 Écrou-chapeau
4 Interrupteur (seulement BGE 61, BGE 71, SHE 71)
5 Levier de commande (seulement BGE 81, SHE 81)
6 Bouton de blocage (seulement BGE 81, SHE 81)
7 Poignée de commande
8 Crochet d'attache amortissant les efforts de traction
9 Fiche de branchement sur le secteur
10 Grille de protection
11 Ecrou-chapeau avec poignée
12 Tube d'aspiration
13 Raccord coude
14 Sac de ramassage
Numéro de machine
Accessoire pour SHE, accessoire optionnel pour BGE
\section*{Caracteristique techniques}
Moteur BGE 61
Version pour 120 V
\section*{Caracteristiques de}
branchement sur 120 V, 60 Hz,
secteur 9,2A
Fusible 15 A
Puisance 1100 W
Classe de protection II 回
Version pour 240 V
\section*{Caracteristiques de}
branchement sur 240 V, 50 Hz,
secteur 4,8A
Fusible 10 A
Puisance 1100 W
Classe de protection II 回
Moteur BGE 71 / SHE 71
Version pour 120 V
\section*{Caracteristiques de}
branchement sur 120 V, 60 Hz,
secteur 9,2A
Fusible 15 A
Puissance 1100 W
Classe de protection II 回
Version pour 230 V
\section*{Caracteristiques de}
branchement sur 220 V, 50 Hz,
secteur 4,8A
Fusible 10 A
Puissance 1100 W
Classe de protection II 回
Version pour 230 V - 240 V
\section*{Caracteristiques de}
branchement sur 230 V - 240 V,
secteur 50 Hz,4,8 A
Fusible 10 A
Puissance 1100 W
Classe de protection II
Moteur BGE 81 / SHE 81
Version pour 230 V
\section*{Caracteristiques de}
branchement sur 230 V, 50 Hz,
secteur 6,1A
Fusible 10 A
Puissance 1400 W
Classe de protection II
Version pour 230 V - 240 V
\section*{Caracteristiques de}
branchement sur 230 V - 240 V,
secteur 50 Hz,6,1 A
Fusible 10 A
Puissance 1400 W
Classe de protection II
Débit volumétrique maximal
En mode
souffleur
En mode
aspirateur
BGE 61 670 m 3 / h - - -
BGE 71670m ^3 /h580m ^3 /h
BGE 81750m ^3 /h650m 3/h
SHE 71670 m ^3/h 580 m ^3/h
SHE 81750m 3/h 650 m 3/h
Vitesse de l'air avec buse
En mode souffleur
BGE 61 66 m/s
BGE 71 66 m/s
BGE 81 76 m/s
SHE 71 66 m/s
SHE 81 76 m/s
Dimensions
Largeur 210mm
Hauteur 334 mm
Profondeur 330~mm
Poids
BGE 61 3,0 kg
BGE 71 3,0 kg
BGE 81 3,3 kg
SHE 71 4,1 kg
SHE 81 4,4 kg
Niveaux sonores et taux de vibrations
La détermination des niveaux sonores et des taux de vibrations se base sur les conditions de fonctionnement au régime maximal nominal.
Pour de plus amples renseignements sur le respect de la directive « Vibrations
2002/44/CE concernant les
employeurs, voir www.stihl.com/vib/.
français
Niveau de pression sonore continue L_p suivant ISO 11201
En mode sourfleur
En mode aspirateur
BGE 7185dB(A)85dB(A)
BGE 81 89 dB(A) 88 dB(A)
SHE 71 85 dB(A) 85 dB(A)
SHE 81 89 dB(A) 88 dB(A)
Niveau de puissance acoustique L_W suivant ISO 3744
En mode sourfleur
En mode aspirateur
BGE 71 100 dB(A) 101 dB(A)
BGE 81 103 dB(A) 103 dB(A)
SHE 71 100 dB(A) 101 dB(A)
SHE 81 103 dB(A) 103 dB(A)
Taux de vibrations a_hv suivant ISO 20643
En mode souffleur
Poignée droite
BGE 711 m/s
BGE 81 4,1 m/s
SHE 711 m/s
SHE 81 4,1 m/s
En mode aspirateur
Poignée droite
Poignée gauche
BGE 71 0,8 m/s 2 1,2 m/s²
BGE 81 2,6 m/s 2 5,6 m/s²
SHE 71 0,8 m/s 2 1,2m / s^2
SHE 81 2,6 m/s 2 5,6 m/s²
Pour le niveau de pression sonore et le niveau de puissance acoustique, le facteur K selon la directive
RL 2006/42/CE est de 2,5 dB(A) ; pour le taux de vibrations, le facteur K selon la directive RL 2006/42/CE est de 2,0m / s^2
REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www.stihl.com/reach
Accessoires optionnels
Kit aspirateur (seulement BGE 71, BGE 81)
- Kit pour nettoyage des gouttières
- Buse plate recourbée
Pour obtenir des informations d'actualité sur ces accessoires ou sur d'autres accessoires optionnels, veuillez vous adresser au revendeur spécialisé STIHL.
Instructions pour les réparations
L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuees que par le revendeur spécialisé.
STIHL recommende de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialise STIHL. Les revendeurs spécialisés STIHL participanté régulierement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Pour les réparations, monter
exclusivement des pieces de rechange autorisées par STIHL pour ce dispositif ou des pieces similaires du point de vue technique. Utiliser exclusivement des pieces de rechange de haute qualité.
Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.
STIHL recommende d'utiliser des pieces de rechange d'origine STIHL.
Les pieces de rechange d'origine STIHL sont reconnaissables à leur reférence de piece de rechange STIHL, au nom STIHL et, le cas échéant, au symbole d'identification des pieces de rechange STIHL (les petites pieces ne portent parfois que ce symbole).
Mise au rebut Déclaration de conformité CE
Les apparèils électroportatifs ne doivent pas être jetés aux ordures menagères. Amener l'appareil, les accessoires et l'emballage à un centre de valorisation respectueux de l'environnement.
confirme que la machine spécifiée ci-après
Genre de Souffleur électric, machine : aspiro-broyeur électrique
Marque de
fabrique:STIHL
Type:BGE61
BGE 71
BGE 81
SHE 71
SHE 81
Numéro d'identifi-cation de série : 4811
est conforme aux dispositions relatives à l'application des directives 2006/42/CE, 2000/14/CE und 2004/108/CE, et a été développée et fabriquée conformément aux normes suivantes :
IEC 60335-2-100, EN 55014-1, EN 55014-2, EN 60335-1,
EN 61000-3-2, EN 61000-3-3
Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V, et appliquant la norme ISO 11094.
français
Niveau de puissance acoustique mesuré
BGE 71:98 dB(A)
BGE 81:101 dB(A)
SHE 71:98 dB(A)
SHE 81:100 dB(A)
Niveau de puissance acoustique garanti
BGE 71:100 dB(A)
BGE 81:103 dB(A)
SHE 71:100 dB(A)
SHE 81:102 dB(A)
Conservation des documents techniques :
ANDREAS STIHL AG & Co. KG Produktzulassung (Service Homologation Products)
L'année de fabrication et le numero de machine sont indiqués sur la machine.
Waiblingen, le 09/07/2010
Chef de la Division Produits
Certificat de qualité
Tous les produits de STIHL répondent aux exigences de qualité les plus sévères.
Une certification établie par une société indépendante atteste au fabricant STIHL que tous ses produits répondent aux exigences sévères de la norme internationale ISO 9001 applicable aux systèmes de management de la qualité.
Indices
ANDREAS STIHL AG & Co. KG Homologación de produits
Méviotn nanopoxn épa
Aeitoupyia Aetoupyia avappoqnTnp quantrpa a
BGE 61 670 m ^3 / h - - -
BGE 71670 m ^3/h 580 m ^3/h
BGE 81750 m ^3/h 650 m ^3/h
SHE 71670 m ^3 / h 580 m ^3 / h
SHE 81750 m ^3/h 650m ^3/h
Taxtnta aepa me ouvdepevo mTeK
Aetoupyia wq quontripa
BGE 61 66 m/s
BGE 71 66 m/s
BGE 81 76 m/s
SHE 71 66 m/s
SHE 81 76 m/s
Aiootoeic
Πλατος 210 mm
Yyoc 334 mm
Báθoş 330 mm
Bapoc
BGE 61 3,0 kg
BGE 71 3,0 kg
BGE 81 3,3 kg
SHE 71 4,1 kg
SHE 81 4,4 kg
Tipeooukaiatavwoew
TiaTov Tpooaioipo Tuw Tmuw
Opuoukai taavtwoeuw EeTeaotnke n
Aeioupyia e ovuaotiko avwato
apiooopwv.
Ia TepiooTepeC nAnpOopieC oxetik a
eTn OumuOpwn TpoC tvN Oynia
2002/44/EK yia Tnv ekEon twv
epyaQouevwov Kpaadaoouc, BENT
tnV IOIOA www.sthl.com/vib/.
Uvexns oTaθμn nxntiknc πeons Lp kata ISO 11201
Kata Tn KaTaN 1eIoupyia wS Aetoupyia wC avappoPntnp quonnpa a
BGE 71 85 dB(A) 85 dB(A)
BGE 81 89 dB(A) 88 dB(A)
SHE 71 85 dB(A) 85 dB(A)
SHE 81 89 dB(A) 88 dB(A)
Taeun nxtikns 1oxooc Lw kata ISO 3744
Kata Tn
KaTaN 1eitoupyia wS
Aeitoupyia wC avappoynnp
quonnpa a
BGE 71 100 dB(A) 101 dB(A)
BGE 81 103 dB(A) 103 dB(A)
SHE 71 100 dB(A) 101 dB(A)
SHE 81 103 dB(A) 103 dB(A)
Ovnoeic a hv kata ISO 20643
Kata n aouyia w quonnpa
Xeipoaaβnδεiα
BGE 711 m/s
BGE 81 4,1 m/s
SHE 71 1 m/s
SHE 81 4,1 m/s
