| Type de produit | Aspirateur à main sans fil |
| Marque | STIHL |
| Modèle | SEA 20.0 |
| Dimensions (L × l × H) | 465 mm × 113 mm × 187 mm |
| Poids (sans batterie) | 1,1 kg |
| Type de batterie | Lithium-ion STIHL AS, 10,8 V |
| Capacité du réservoir | 0,75 l |
| Dépression max. | 80 mbar |
| Débit d'air max. | 1026 l/min |
| Chargeur compatible | STIHL AL 1 |
| Accessoires fournis | Buse universelle, embout brosse, suceur fentes, tuyau flexible, tube de rallonge, sacoche |
| Filtre | Filtre en papier lavable |
| Indicateur de charge | DEL sur l'appareil et la batterie |
| Fonction de maintien de puissance | Bouton de calage de la commande d'accélérateur |
| Plage de température d'utilisation | -10 °C à +40 °C |
| Plage de température de charge | -20 °C à +50 °C |
| Nettoyage | Chiffon humide pour l'appareil, filtre lavable à l'eau |
| Entretien | Vidage du réservoir, nettoyage du filtre, pas de réparation par l'utilisateur |
| Sécurité | Retrait obligatoire de la batterie avant entretien, protection contre l'humidité, arrêt automatique du chargeur |
| Pièces de rechange | Accessoires d'origine STIHL recommandés |
| Réparabilité | Consulter un revendeur spécialisé STIHL |
| Garantie | Garantie fabricant incluse (voir conditions) |
FOIRE AUX QUESTIONS - SEA 20.0 STIHL
Questions des utilisateurs sur SEA 20.0 STIHL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice SEA 20.0 - STIHL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SEA 20.0 de la marque STIHL.
MODE D'EMPLOI SEA 20.0 STIHL
35 - 53 Notice d'emploi
22.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
1 Préface....35
2 Informations concernant la présente Notice d'emploi....35
3 Vue d'ensemble.... 36
4 Prescriptions de sécurité....37
5 Préparatifs avant l'utilisation de l'aspirateur à main.... 44
6 Recharge de la batterie et DEL....44
7 Assemblage de l'aspirateur à main.....46
8 Introduction et extraction de la batterie.....46
9 Mise en marche et arrêt de l'aspirateur à main.... 46
10 Contrôle de l'aspirateur à main et de la batterie.... 47
11 Travail avec l'aspirateur à main...... 47
12 Après le travail.... 48
13 Transport....48
14 Rangement.... 48
15 Nettoyage....49
16 Réparation.... 50
17 Dépannage.... 50
18 Caractéristiques techniques....51
19 Pièces de rechange et accessoires...... 52
20 Mise au rebut.... 52
21 Information Produit....53
1 Préface
Chère cliente, cher client,
Nous vous remercions d'avoir choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven- deurs spécialisés fournissent des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.
STIHL se déclare résolument en faveur d'un développement durable et d'une gestion responsable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en
toute sécurité et dans le respect de l'environnement, pendant toute sa longue durée de vie.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.
Dr. Nikolas Stihl
IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.
2 Informations concernant la présente Notice d'emploi
2.1 Marquage des avertissements dans le texte
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
- Les mesures indiquées peuvent éviter des blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant causer des dégâts matériels.
- Les mesures indiquées peuvent éviter des dégâts matériels.
2.2 Symboles employés dans le texte
Ce symbole renvoie à un chapitre de la présente Notice d'emploi.
3 Vue d'ensemble

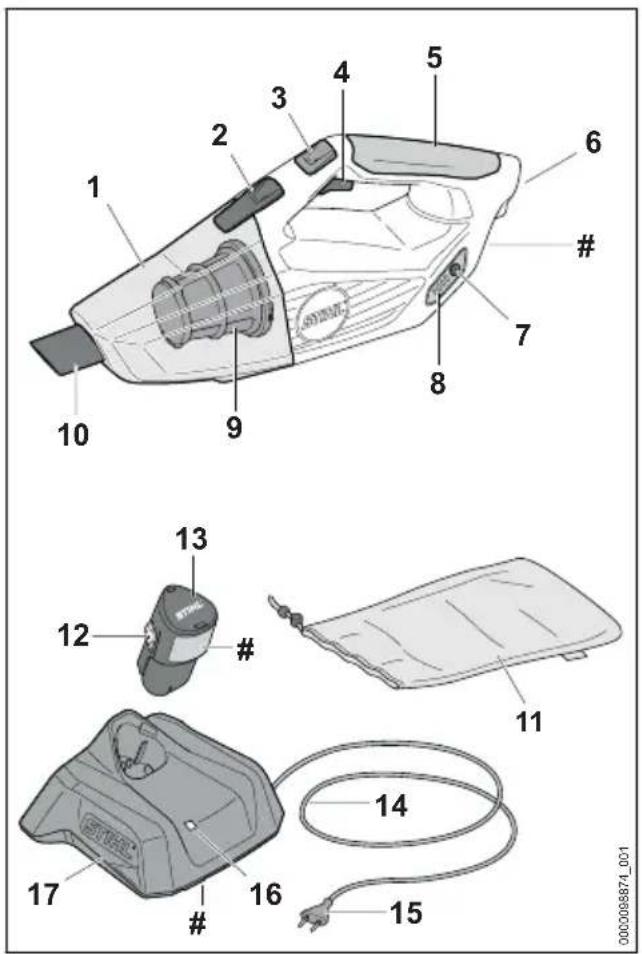

3.1 Aspirateur à main, batterie et chargeur

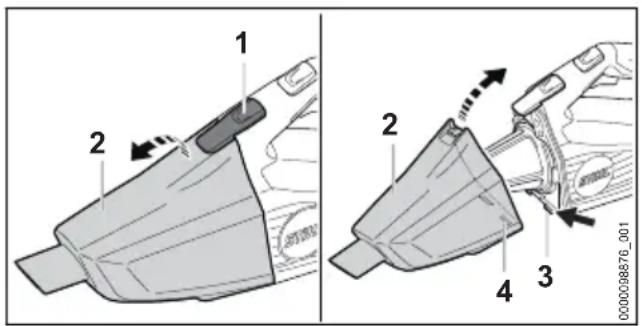

La cuve recueille la poussière et les saletés aspirées.
2 Levier de verrouillage
Le levier de verrouillage maintient la cuve sur l'aspirateur à main.

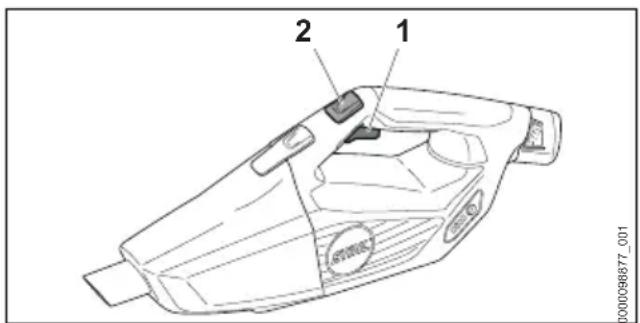

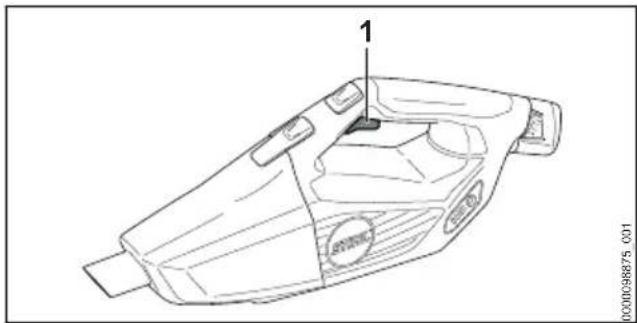

3 Bouton de calage de la commande d'accélérateur
Le bouton de calage de la commande d'accélérateur permet de maintenir la puissance d'aspiration constante.

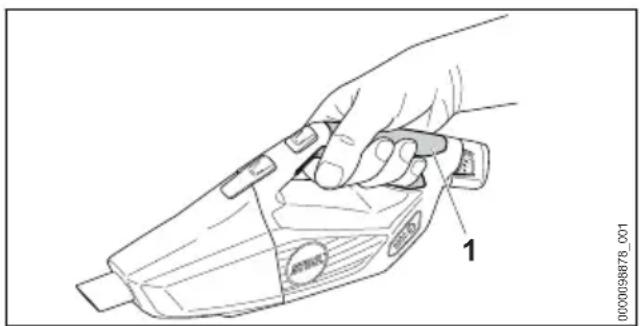

4 Gâchette de commande
La gâchette de commande met l'aspirateur à main en marche et l'arrête.
5 Poignée de commande
La poignée de commande sert à commander, tenir et mener l'aspirateur à main.
6 Logement pour batterie
Logement dans lequel on introduit la batterie.

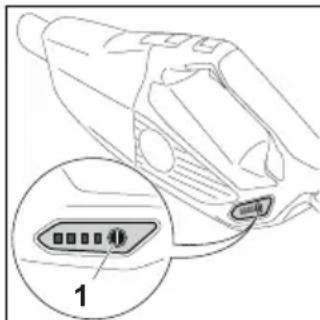

7 Touche
La touche active les DEL qui se trouvent sur l'aspirateur à main.
8 DEL
Les diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalent des dérangements.

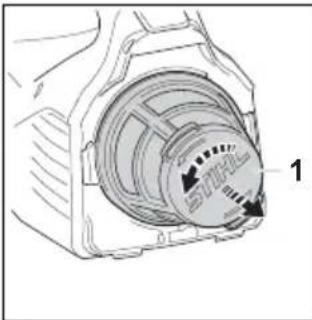

9 Filtre
Le filtre retient la poussière et les saletés de l'air aspiré.
10 Buse
La buse amène la poussière et les saletés aspirées dans la cuve.
11 Sacoche
La sacoche permet le transport et le rangement de l'aspirateur à main, de la batterie, du chargeur et des accessoires.

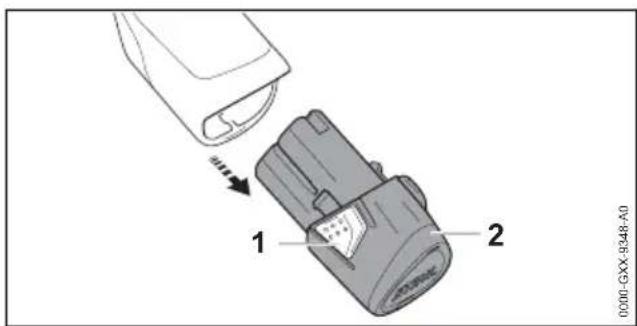

12 Crochet d'encliquetage
Le crochet d'encliquetage immobilise la batterie dans le logement pour batterie.
13 Batterie
La batterie fournit à l'aspirateur à main l'énergie nécessaire au fonctionnement.

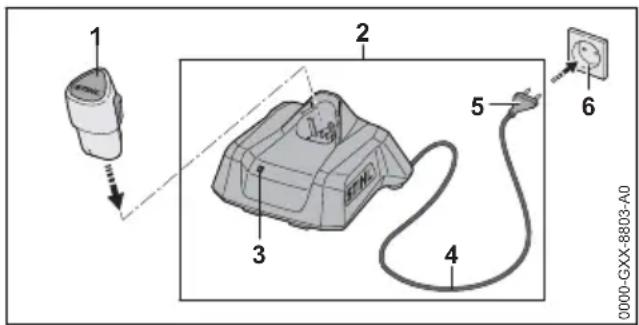

14 Cordon d'alimentation électrique
Le cordon d'alimentation électrique relie le chargeur avec la fiche de branchement sur le secteur.
15 Fiche secteur
La fiche secteur relie le cordon d'alimentation électrique avec une prise de courant.
16 DEL
La diode électroluminescente (DEL) indique l'état du chargeur.
17 Chargeur
Le chargeur recharge la batterie.
# Plaque signalétique avec numéro de machine

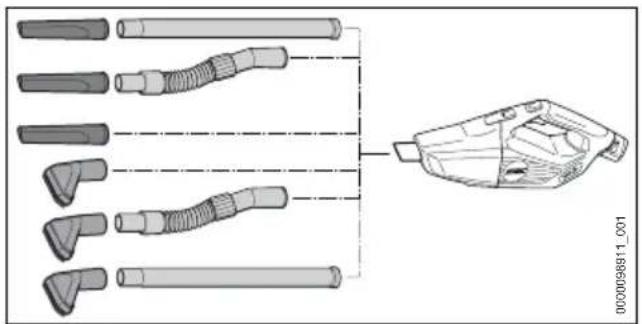

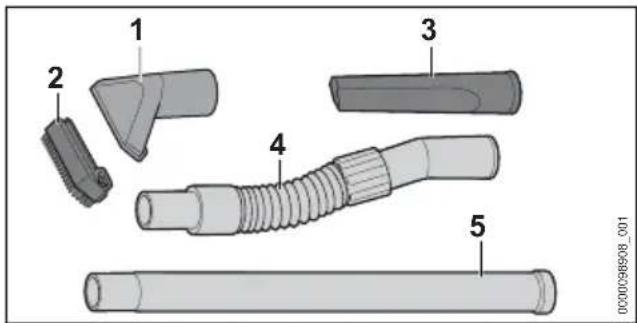

3.2 Accessoires
Cette buse convient pour l'aspiration de grosses saletés.

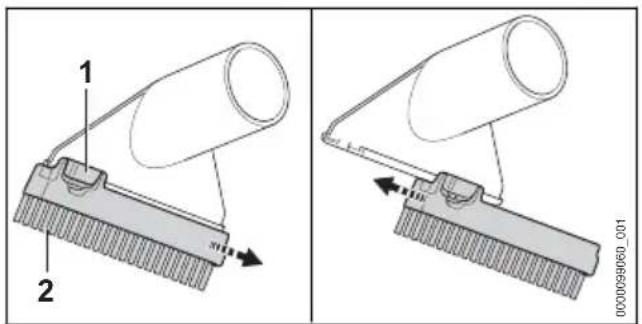

2 Embout à brosse
L'embout à brosse convient pour passer l'aspirateur sur les surfaces délicates.
4 Prescriptions de sécurité français
3 Suceur fentes
Le suceur fentes est prévu pour l'aspiration aux endroits difficilement accessibles.
4 Tuyau flexible d'aspiration
Le tuyau flexible d'aspiration permet de rallonger la buse montée.
5 Tube de rallonge
Le tube de rallonge permet de rallonger la buse montée.
3.3 Symboles
Les symboles qui peuvent être appliqués sur l'aspirateur à main, la batterie et le chargeur ont les significations suivantes :
Activer le bouton de calage de la commande d'accélérateur.
La DEL est allumée ou clignote de couleur verte. La recharge de la batterie est en cours.
La DEL clignote de couleur rouge. Il n'y a pas de contact électrique entre la batterie et le chargeur ou bien il y a un dérangement dans la batterie ou dans le chargeur.
Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie suivant la spécification du fabricant des cellules. À l'utilisation pratique, la capacité énergétique réellement disponible est inférieure.
Utiliser l'appareil électrique dans un local fermé et sec.
Ne pas jeter le produit avec les ordures ménagères.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
4 Prescriptions de sécurité
4.1 Symboles d'avertissement
Les symboles d'avertissement appliqués sur l'aspirateur à main, la batterie ou le chargeur ont les significations suivantes :
Respecter les consignes de sécurité et les mesures à prendre.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine.
Préserver l'aspirateur à main et le chargeur de la pluie et de l'humidité.
Préserver la batterie de la chaleur et du feu.
Préserver la batterie de la pluie et de l'humidité, et ne pas la plonger dans un liquide quelconque.
4.2 Utilisation conforme à la destination
L'aspirateur à main STIHL SEA 20.0 est conçu pour l'aspiration de poussière et de saletés sèches autour de la maison.
L'aspirateur à main ne doit pas être utilisé sous la pluie.
La batterie STIHL AS fournit à l'aspirateur à main l'énergie nécessaire au fonctionnement.
Le chargeur STIHL AL 1 recharge la batterie STIHL AS.
▲ AVERTISSEMENT
■ L'utilisation de chargeurs et de batteries qui ne sont pas autorisés par STIHL, pour cet aspirateur à main, risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
▶ Utiliser l'aspirateur à main avec une batterie STIHL AS.
▶Recharger la batterie STIHL AS avec un chargeur STIHL AL 1.
■ Si l'aspirateur à main, la batterie ou le chargeur n'est pas utilisé conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Utiliser l'aspirateur à main, la batterie et le chargeur comme décrit dans cette Notice d'emploi.
4.3 Exigences concernant l'utilisateur
▲ AVERTISSEMENT
■ Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou évaluer les dangers de l'aspirateur à main. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles.
- Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
- Si l'on confie l'aspirateur à main à une autre personne : il faut y joindre la Notice d'emploi.
▶ Veiller à ce que l'utilisateur satisfasse aux exigences suivantes :
- L'utilisateur est reposé.
–L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale requise pour être capable d'utiliser correctement l'aspirateur à main et de travailler avec cet équipement.
- L'utilisateur est capable de reconnaître et d'évaluer les dangers de l'aspirateur à main.
– L'utilisateur est majeur ou est en cours d'apprentissage sous la surveillance d'une personne responsable, conformément aux règlementations nationales en vigueur.
—Avant d'utiliser l'aspirateur à main pour la première fois, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé
STIHL ou d'une autre personne compétente.
- L'utilisateur ne se trouve pas sous l'influence d'alcool, de médicaments ni de drogue.
- En cas de doute : demander conseil à un revendeur spécialisé STIHL.
4.4 Vêtements et équipement
▲ AVERTISSEMENT
■ Au cours du travail, les cheveux longs risquent d'être happés par l'aspirateur à main. L'utilisateur risque de subir des blessures graves.
Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.
■ Au cours du travail, la machine peut soulever de la poussière. L'aspiration de poussière est dangereuse pour la santé et peut donner lieu à des réactions allergiques.
- En cas de dégagement de poussière : porter un masque antipoussière.
■ Des vêtements mal appropriés risquent de se prendre dans l'aspirateur à main. S'il ne porte pas les vêtements appropriés, l'utilisateur risque de subir des blessures graves.
▶ Porter des vêtements ajustés.
▶ Ne pas porter d'écharpe, ni de bijoux.
■ S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. L'utilisateur risque d'être blessé.
- Porter des chaussures fermées et robustes, à semelle crantée antidérapante.
4.5 Aire de travail et voisinage
4.5.1 Zone de travail et environnement
▲ AVERTISSEMENT
■ Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers de l'aspirateur à main. Des passants, des enfants ou des animaux risquent d'être grièvement blessés.
▶Veiller à ce que des passants, des enfants ou des animaux ne s'approchent pas de la zone de travail.
▶ Ne pas laisser l'aspirateur à main sans surveillance.
4 Prescriptions de sécurité français
▶Veiller à ce que des enfants ne puissent pas jouer avec l'aspirateur à main.
■ L'aspirateur à main n'est pas protégé contre l'eau. Si l'on travaille sous la pluie ou dans une atmosphère humide, un choc électrique peut se produire. L'utilisateur risque de subir des blessures très graves, voire mortelles, et l'aspirateur à main risque d'être endommagé.
▶ Ne pas travailler sous la pluie ou dans une atmosphère humide.
■ Les composants électriques de l'aspirateur à main peuvent produire des étincelles. Dans un environnement contenant des matières facilement inflammables ou explosives, les étincelles risquent de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne pas travailler à proximité de matières facilement inflammables ou dans un environnement présentant des risques d'explosion.
■ L'inhalation de l'air qui sort de l'appareil peut nuire aux voies respiratoires et déclencher des réactions allergiques.
- Veiller à ce qu'une ventilation suffisante soit assurée.
▶ Respecter les prescriptions nationales spécifiques concernant l'aération des locaux et le taux de renouvellement de l'air.
4.5.2 Batterie
▲ AVERTISSEMENT
■ Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers de la batterie. Des passants, des enfants ou des animaux risquent d'être grièvement blessés.
▶ Veiller à ce que des passants, des enfants ou des animaux ne s'approchent pas.
▶ Ne pas laisser la batterie sans surveillance.
▶ Veiller à ce que des enfants ne puissent pas jouer avec la batterie.
■ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu, d'exploser ou de subir des endommagements irréparables. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
- Préserver la batterie de la chaleur et du feu.
▶ Ne jamais jeter la batterie au feu.
▶ Ne pas charger, utiliser ou ranger la batterie à des températures inférieures ou supérieures à la plage de températures indiquée, 18.5.
- Préserver la batterie de la pluie et de l'humidité, et ne pas la plonger dans un liquide quelconque.
- Tenir la batterie à l'écart de petits objets métalliques.
▶ Ne pas soumettre la batterie à une forte pression.
▶ Ne pas exposer la batterie aux microondes. - Tenir la batterie à l'écart des produits chimiques et des sels.
4.5.3 Chargeur
▲ AVERTISSEMENT
■ Les passants, de même que les enfants, ne peuvent pas reconnaître et évaluer les dangers du chargeur et du courant électrique. Des passants, des enfants ou des animaux risquent de subir des blessures graves, voire mortelles.
▶ Veiller à ce que des passants, des enfants ou des animaux ne s'approchent pas.
▶Veiller à ce que des enfants ne puissent pas jouer avec le chargeur.
■ Le chargeur n'est pas protégé contre l'eau. Si l'on travaille sous la pluie ou dans une atmosphère humide, un choc électrique peut se produire. L'utilisateur risque de subir des blessures et le chargeur risque d'être endommagé.
▶ Ne pas l'utiliser sous la pluie ou dans une atmosphère humide.
■ Le chargeur n'est pas protégé contre toutes les influences de l'environnement. Si le chargeur est exposé à certaines influences de l'environnement, le chargeur risque de prendre feu ou d'exploser. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
▶ Utiliser le chargeur dans un local fermé et sec.
▶ Ne pas faire fonctionner le chargeur dans un environnement présentant des risques
français 4 Prescriptions de sécurité
d'explosion ou à proximité de matières facilement inflammables.
▶ Ne pas faire fonctionner le chargeur sur une surface facilement inflammable.
▶ Ne pas utiliser ou ranger le chargeur à des températures inférieures ou supérieures à la plage de températures indiquée, 18.5.
■ Des personnes risquent de trébucher sur le cordon d'alimentation électrique. Des personnes pourraient se blesser et le chargeur pourrait être endommagé.
- Poser le cordon d'alimentation électrique bien à plat sur le sol.
4.6 Bon état pour une utilisation en toute sécurité
4.6.1 Bon état pour une utilisation en toute sécurité
L'aspirateur à main se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- L'aspirateur à main ne présente aucun endommagement.
- L'aspirateur à main est propre et sec.
- Les éléments de commande fonctionnent et n'ont pas été modifiés.
- Les accessoires montés sont des accessoires d'origine STIHL destinés à cet aspirateur à main.
- Les accessoires sont montés correctement.
▲ AVERTISSEMENT
Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne travailler qu'avec un aspirateur à main qui ne présente aucun endommagement.
▶ Si l'aspirateur à main est encrassé ou mouillé : nettoyer l'aspirateur à main et le faire sécher.
- N'apporter aucune modification à l'aspirateur à main.
- Si les éléments de commande ne fonctionnent pas : ne pas travailler avec l'aspirateur à main.
- Avant le travail, s'assurer qu'un filtre est monté et qu'il n'est pas endommagé.
- Monter des accessoires d'origine STIHL destinés à cet aspirateur à main.
- Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.
- Remplacer les étiquettes d'avertissement usées ou endommagées.
- N'introduire aucun objet dans les orifices de l'aspirateur à main.
4.6.2 Batterie
La batterie est dans un état conforme aux règles de sécurité si les conditions suivantes sont réunies :
– La batterie est intacte.
- La batterie est propre et sèche.
- La batterie fonctionne et est intacte.
▲ AVERTISSEMENT
■ La batterie ne peut plus fonctionner en toute sécurité si elle n'est pas dans un état conforme aux règles de sécurité. Les personnes risquent des blessures graves.
- Utiliser une batterie intacte et en parfait état de fonctionnement.
▶ Ne pas recharger une batterie endommagée ou défectueuse.
▶ Si la batterie est sale ou humide : nettoyer la batterie et la laisser sécher.
▶ Ne pas modifier la batterie.
▶ Ne pas introduire d'objets dans les ouvertures de la batterie.
▶ Ne pas relier et ne pas court-circuiter les contacts électriques de la batterie avec des objets métalliques.
▶ Ne pas ouvrir la batterie. - Remplacer les pictogrammes usés ou endommagés.
■ Du liquide peut s'écouler d'une batterie endommagée. Si le liquide entre en contact avec la peau ou les yeux, ceux-ci peuvent être irrités.
- Éviter tout contact avec le liquide.
▶ En cas de contact avec la peau : rincer abondamment les parties de la peau concernées à l'eau savonneuse.
En cas de contact avec les yeux : rincer les yeux abondamment à l'eau claire pendant 15 minutes au moins, puis consulter un médecin.
- Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle, de la fumée ou peut brûler. Les personnes risquent des blessures graves, voire la mort et des dommages matériels peuvent survenir.
- Si la batterie dégage une odeur inhabituelle ou de la fumée : ne pas utiliser la batterie et la tenir éloignée de substances inflammables.
4 Prescriptions de sécurité français
▶ Si la batterie brûle : essayer d'éteindre la batterie en feu à l'aide d'un extincteur ou avec de l'eau.
4.6.3 Chargeur
Le chargeur se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- Le chargeur ne présente aucun endommagement.
– Le chargeur est propre et sec.
▲ AVERTISSEMENT
■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
- N'utiliser le chargeur que s'il ne présente aucun endommagement.
▶ Si le chargeur est encrassé ou mouillé : nettoyer le chargeur et le faire sécher. - N'apporter aucune modification au chargeur.
- N'introduire aucun objet dans les orifices du chargeur.
▶ Ne pas court-circuiter les contacts du chargeur avec des objets métalliques.
▶ Ne pas ouvrir le chargeur.
4.7 Au travail
▲ AVERTISSEMENT
■ Dans certaines situations, il est possible que l'utilisateur ne puisse plus travailler de manière concentrée. L'utilisateur risque de trébucher, de tomber et de gravement se blesser.
- Travailler calmement et de façon réfléchie.
▶ Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec l'aspirateur à main.
▶ L'aspirateur à main ne doit être manié que par une seule personne.
▶ Faire attention aux obstacles. - Travailler debout sur le sol et dans une position stable pour ne pas risquer de perdre l'équilibre.
- En cas de signes de fatigue : faire une pause.
■ Si, au cours du travail, l'on constate un changement d'état ou un comportement inhabituel de l'aspirateur à main, il est possible que l'aspirateur à main ne soit plus dans l'état requis pour une utilisation en toute sécurité. Des per-
sonnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
- Arrêter le travail, retirer la batterie et consulter un revendeur spécialisé STIHL.
▶ Utiliser l'aspirateur à main en se tenant debout.
▶ Ne pas recouvrir l'aspirateur à main, pour garantir le renouvellement suffisant de l'air de refroidissement.
4.8 Recharge
▲ AVERTISSEMENT
■ Au cours de la recharge, un chargeur endommagé ou défectueux peut dégager une odeur inhabituelle ou de la fumée. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées.
- Débrancher la fiche secteur de la prise de courant.
- Une dissipation de chaleur insuffisante peut entraîner une surchauffe du chargeur et risque de causer un incendie. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
▶ Ne pas recouvrir le chargeur.
4.9 Branchement électrique
Un contact avec des composants sous tension peut se produire dans les cas suivants :
- Le cordon d'alimentation électrique ou la rallonge est endommagé.
- La fiche du cordon d'alimentation électrique ou de la rallonge est endommagée.
- La prise de courant n'est pas correctement installée.
DANGER
■ Un contact avec des composants sous tension peut causer une électrocution. L'utilisateur risque de subir des blessures graves, voire mortelles.
- S'assurer que le cordon d'alimentation électrique, la rallonge et leurs fiches ne sont pas endommagés.
Si le cordon d'alimentation électrique ou la rallonge est endommagé :
▶ Ne pas toucher à l'endroit endommagé.
▶ Retirer la fiche de la prise électrique.
▶ Ne toucher à la rallonge et à sa fiche de branchement sur le secteur qu'avec les mains sèches.
français 4 Prescriptions de sécurité
- Brancher la fiche secteur du cordon d'alimentation électrique ou de la rallonge sur une prise de courant dont le circuit est protégé par un contact de protection.
- Brancher le chargeur sur un circuit passant par un disjoncteur à courant de défaut (30 mA, 30 ms).
■ Si l'on utilise une rallonge endommagée ou qui ne convient pas, un choc électrique peut se produire. Des personnes risquent de subir des blessures graves, voire mortelles.
Si l'on utilise une rallonge endommagée ou qui ne convient pas, un choc électrique peut se produire. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Utiliser une rallonge dont les fils ont la section qui convient, 18.4.
▲ AVERTISSEMENT
■ Au cours de la recharge, une tension ou une fréquence incorrecte du secteur peut produire une surtension dans le chargeur. Cela risquerait d'endommager le chargeur.
S'assurer que la tension et la fréquence du secteur d'alimentation électrique correspondent aux indications de la plaque signalétique du chargeur.
Si l'on branche le chargeur sur une prise de courant multiple, des composants électriques peuvent être soumis à des surcharges au cours de la recharge. Les composants électriques peuvent chauffer et causer un incendie. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
S'assurer que la somme des puissances indiquées sur la plaque signalétique du chargeur et sur les plaques signalétiques de toutes les machines électriques branchées sur cette prise de courant multiple ne dépasse pas la puissance indiquée sur la prise de courant multiple.
■ Si le cordon d'alimentation électrique ou le câble de la rallonge n'est pas correctement posé, il risque d'être endommagé et il peut faire trébucher quelqu'un. Des personnes pourraient se blesser et le cordon d'alimentation électrique ou le câble de la rallonge pourrait être endommagé.
▶ Poser le cordon d'alimentation électrique et le câble de la rallonge de telle sorte que personne ne risque de trébucher.
▶ Poser le cordon d'alimentation électrique et le câble de la rallonge de telle sorte qu'ils ne soient pas tendus, ni emmêlés.
▶ Poser le cordon d'alimentation électrique et le câble de la rallonge de telle sorte qu'ils ne risquent pas d'être pliés, pincés ou endommagés, ou de frotter quelque part.
- Préserver le cordon d'alimentation électrique et la rallonge de la chaleur, de l'huile et des produits chimiques.
- Poser le cordon d'alimentation électrique et la rallonge sur une surface sèche.
■ Au cours du travail, la rallonge se réchauffe. Si la chaleur ne peut pas se dissiper, elle risque de causer un incendie.
- Si l'on utilise un enrouleur de câble : il faut dérouler complètement le câble.
■ Si des câbles électriques ou des conduites sont posés dans le mur, on risque de les endommager en fixant le chargeur au mur. Un contact avec des câbles électriques peut causer un choc électrique. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
S'assurer qu'il n'y a pas de câbles électriques, ni de conduites dans le mur, à l'endroit prévu pour la fixation.
■ Si le chargeur n'est pas fixé au mur comme décrit dans la présente Notice d'emploi, le chargeur ou la batterie risque de tomber, ou bien le chargeur risque de trop chauffer. Cela risque de blesser des personnes et de causer des dégâts matériels.
- Fixer le chargeur au mur comme décrit dans la présente Notice d'emploi.
■ Si l'on fixe le chargeur au mur après avoir introduit une batterie, la batterie risque de tomber du chargeur. Cela risque de blesser des personnes et de causer des dégâts matériels.
C'est pourquoi il faut tout d'abord fixer le chargeur au mur et introduire ensuite la batterie.
4.10 Transport
4.10.1 Aspirateur à main
▲ AVERTISSEMENT
■ Au cours du transport, l'aspirateur à main risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels.
▶ Transporter l'aspirateur à main dans la sacoche jointe à la livraison.
▶ Si une sacoche n'est pas jointe à la livraison : assurer l'aspirateur à main avec des sangles ou un filet, de telle sorte qu'il ne risque pas de se renverser ou de se déplacer.
4 Prescriptions de sécurité français
4.10.2 Batterie
▲ AVERTISSEMENT
- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée et cela peut causer des dégâts matériels.
- Ne pas transporter une batterie endommagée.
▶ Si une sacoche est jointe à la livraison : transporter la batterie dans la sacoche jointe à la livraison.
■ Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels.
Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage.
- Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
4.10.3 Chargeur
▲ AVERTISSEMENT
■ Au cours du transport, le chargeur risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées.
- Débrancher la fiche secteur de la prise de courant.
▶ Transporter le chargeur dans la sacoche jointe à la livraison.
▶ Si une sacoche n'est pas jointe à la livraison : assurer le chargeur avec des sangles ou un filet, de telle sorte qu'il ne risque pas de se renverser ou de se déplacer.

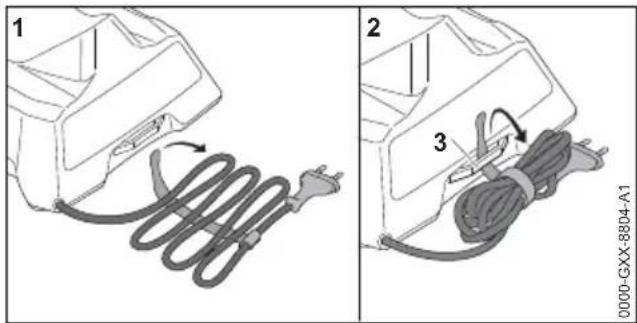

■ Le cordon d'alimentation électrique n'est pas prévu pour porter le chargeur. Le cordon d'alimentation électrique et le chargeur risqueraient d'être endommagés.
- Enrouler le cordon d'alimentation électrique et le fixer au chargeur.
4.11 Rangement
4.11.1 Aspirateur à main
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de l'aspirateur à main. Les enfants risquent de subir des blessures graves.
▶ Ranger l'aspirateur à main hors de portée des enfants.
■ L'humidité risque d'entraîner une corrosion des contacts électriques de l'aspirateur à main et des composants métalliques. Cela risquerait d'endommager l'aspirateur à main.
- Conserver l'aspirateur à main au propre et au sec.
4.11.2 Batterie
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent de subir des blessures graves.
- Conserver la batterie hors de portée des enfants.
■ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de subir des endommagements irréparables.
▶ Conserver la batterie au propre et au sec.
▶ Conserver la batterie dans un local fermé.
- Conserver la batterie séparément de l'aspirateur à main.
▶ Si l'on veut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
▶ Ne pas ranger la batterie à un endroit où elle risquerait d'être exposée à des températures inférieures ou supérieures à la plage de températures indiquée, 18.5.
4.11.3 Chargeur
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers d'un chargeur. Les enfants risquent de subir des blessures graves, voire mortelles.
▶ Retirer la fiche du secteur.
- Conserver le chargeur hors de portée des enfants.
■ Le chargeur n'est pas protégé contre toutes les influences de l'environnement. Si le chargeur est exposé à certaines influences de l'en-
vironnement, le chargeur risque d'être endommagé.
▶ Retirer la fiche du secteur.
▶ Si le chargeur est chaud : laisser le chargeur refroidir.
▶ Conserver le chargeur au propre et au sec.
- Conserver le chargeur dans un local fermé.
▶ Ne pas conserver le chargeur à des températures inférieures ou supérieures à la plage de températures indiquée, 18.5.
■ Le cordon d'alimentation électrique n'est pas prévu pour porter ou suspendre le chargeur. Le cordon d'alimentation électrique et le chargeur risqueraient d'être endommagés.
- Saisir et tenir le chargeur par le boîtier. Pour faciliter la prise en main du chargeur, un creux faisant office de poignée est moulé dans le chargeur.
- Suspendre le chargeur au support mural.
4.12 Nettoyage, entretien et réparation
▲ AVERTISSEMENT
■ Si l'on ne retire pas la batterie avant le nettoyage, la maintenance ou la réparation, l'aspirateur à main risque d'être mis en marche par mégarde. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager l'aspirateur à main, la batterie et le chargeur. Si l'aspirateur à main, la batterie ou le chargeur n'est pas nettoyé comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.
- Nettoyer l'aspirateur à main, la batterie et le chargeur comme décrit dans cette Notice d'emploi.
Si l'aspirateur à main, la batterie ou le chargeur n'est pas entretenu ou réparé comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne pas effectuer soi-même la maintenance ou la réparation de l'aspirateur à main, de la batterie ou du chargeur.
▶ Si une maintenance ou une réparation de l'aspirateur à main, de la batterie ou du chargeur s'avère nécessaire : consulter un revendeur spécialisé STIHL.
5 Préparatifs avant l'utilisation de l'aspirateur à main
5.1 Préparatifs avant l'utilisation de l'aspirateur à main
Avant chaque utilisation, effectuer impérativement les opérations suivantes :
▶ S'assurer que les composants suivants sont dans l'état impeccable requis pour la sécurité :
- Aspirateur à main, 4.6.1.
- Batterie, 04.6.2.
- Chargeur, 4.6.3.
▶ Contrôler la batterie, 📄 10.2.
▶ Recharger complètement la batterie, 6.2.
▶ Nettoyer l'aspirateur à main, 15.1
- Contrôler les éléments de commande, 10.1.
▶ Si ces opérations ne peuvent pas être exécutées : ne pas utiliser l'aspirateur à main, mais consulter un revendeur spécialisé STIHL.
6 Recharge de la batterie et DEL

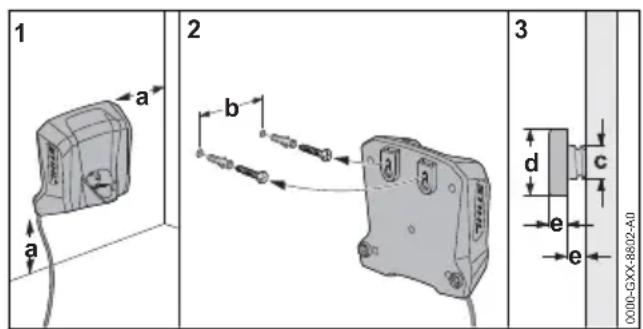

6.1 Fixation du chargeur au mur
Le chargeur peut être fixé au mur.
- Fixer le chargeur sur un mur en respectant les conditions suivantes :
- On utilise le matériel de fixation approprié.
– Le chargeur est à l'horizontale.
Les cotes suivantes sont respectées:
- a = au moins 100 mm
- b = 54 mm
- c = 4,5 mm
- d = 9 mm
- e = 2,5 mm
6.2 Recharge de la batterie
Le temps de recharge dépend de différents facteurs, par ex. de la température de la batterie ou de la température ambiante. Pour obtenir les performances optimales, respecter les plages de températures recommandées, 18.6. Le temps de recharge réel peut donc différer du temps de recharge indiqué dans la documentation. Pour le temps de recharge, voir www.stihl.com/charging-times.
Lorsque la fiche secteur est branchée sur une prise de courant et que l'on introduit la batterie dans le chargeur, la recharge démarre automatiquement. Une fois que la batterie est rechargée à fond, le chargeur s'éteint automatiquement.
Au cours de la recharge, la batterie et le chargeur se réchauffent.
- Introduire la fiche secteur (5) dans une prise de courant (6) aisément accessible.
Le chargeur (2) effectue un autotest. La DEL (3) s'allume env. 1 seconde de couleur verte et env. 1 seconde de couleur rouge.
▶ Poser le cordon d'alimentation électrique (4).
Engager la batterie (1) dans les pièces de guidage du chargeur (2) et l'enfoncer jusqu'en butée.
La DEL (3) est allumée ou clignote de couleur verte. La recharge de la batterie (2) est en cours.
▶ Une fois que la DEL (3) n'est plus allumée : la batterie (1) est rechargée à fond et peut être retirée du chargeur (2).
▶ Lorsque le chargeur (2) n'est plus utilisé : retirer la fiche secteur (5) de la prise de courant (6).
6.3 Affichage du niveau de charge
▶ Introduire la batterie.
▶ Enfoncer la touche (1).
Les diodes électroluminescentes (DEL) s'allument de couleur verte pendant env. 5 secondes et indiquent le niveau de charge actuel.
▶ Si la DEL droite clignote de couleur verte : recharger la batterie.
6.4 DEL sur l'aspirateur à main
Les diodes électroluminescentes (DEL) peuvent indiquer le niveau de charge de la batterie ou signaler des dérangements. Les DEL peuvent être allumées continuellement ou clignoter de couleur verte ou rouge.
Si les DEL sont allumées ou clignotent de couleur verte, elles indiquent le niveau de charge actuel.
▶ Si les DEL sont allumées ou clignotent de couleur rouge : éliminer les dérangements, 17.1.
Il y a un dérangement dans l'aspirateur à main ou dans la batterie.
6.5 DEL sur le chargeur
La diode électroluminescente (DEL) indique l'état du chargeur ou signale des dérangements. La DEL peut être allumée continuellement ou cli-gnoter de couleur verte ou rouge.
Si la DEL est allumée ou clignote de couleur verte, la recharge de la batterie est en cours.
français 7 Assemblage de l'aspirateur à main
▶ Si la DEL est allumée ou clignote de couleur rouge : éliminer les dérangements, 17. Il y a un dérangement dans le chargeur ou dans la batterie.
7 Assemblage de l'aspirateur à main
7.1 Montage des accessoires
- Emmancher l'accessoire et le monter sur la buse.
Démontage et remontage de l'embout à brosse
Démontage de l'embout à brosse :
▶ Enfoncer le levier d'encliquetage (1) et le maintenir enfoncé.
▶ Enlever l'embout à brosse (2).
Montage de l'embout à brosse :
Glisser l'embout à brosse (1) sur les pièces de guidage de la buse d'aspiration, jusqu'en butée.
L'embout à brosse s'encliquette avec un déclic audible.
8 Introduction et extraction de la batterie
8.1 Introduction de la batterie
- Enfoncer la batterie (1) à fond dans le logement pour batterie (2). La batterie (1) s'encliquette avec un déclic.
8.2 Extraction de la batterie
- Enfoncer les deux crochets d'encliquetage (1). La batterie (2) est déverrouillée et peut être retirée.
9 Mise en marche et arrêt de l'aspirateur à main
9.1 Mise en marche de l'aspirateur à main
- Tenir l'aspirateur à main d'une main, par la poignée de commande, en entourant la poignée de commande avec le pouce.
- Enfoncer la gâchette de commande (1) avec l'index et la maintenir enfoncée. L'aspirateur à main accélère et les saletés sont aspirées.
9.2 Arrêt de l'aspirateur à main
▶ Relâcher la gâchette de commande. L'aspiration est interrompue.
▶ Si l'aspiration ne s'arrête pas : retirer la batterie et consulter un revendeur spécialisé STIHL.
L'aspirateur à main est défectueux.
10 Contrôle de l'aspirateur à main et de la batterie
10.1 Contrôle des éléments de commande
Gâchette de commande
▶ Retirer la batterie.
▶ Enfoncer la gâchette de commande.
▶ Si la gâchette de commande fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort : ne pas utiliser l'aspirateur à main, mais consulter un revendeur spécialisé STIHL.
La gâchette de commande est défectueuse.
Mise en marche de l'aspirateur à main
▶ Introduire la batterie.
- Enfoncer la gâchette de commande et la maintenir enfoncée.
Les matériaux à ramasser sont aspirés.
▶ Si 3 DEL clignotent de couleur rouge : retirer la batterie et consulter un revendeur spécialisé STIHL.
Il y a un dérangement dans l'aspirateur à main.
▶ Relâcher la gâchette de commande. L'aspiration est interrompue.
▶ Si l'aspiration ne s'arrête pas : retirer la batterie et consulter un revendeur spécialisé STIHL.
L'aspirateur à main est défectueux.
10.2 Contrôle de la batterie
▶ Introduire la batterie.
- Appuyer sur la touche de l'aspirateur à main. Les DEL sont allumées continuellement ou clignotent.
▶ Si les DEL ne sont pas allumées continuellement et ne clignotent pas non plus : ne pas utiliser l'aspirateur à main, ni la batterie, mais consulter un revendeur spécialisé STIHL. Il y a un dérangement dans l'aspirateur à main ou dans la batterie.
11 Travail avec l'aspirateur à main
11.1 Prise en main et utilisation de l'aspirateur à main
- Tenir et mener l'aspirateur à main d'une main, par la poignée de commande (1), en entourant la poignée de commande avec le pouce.
11.2 Aspiration de poussière et de saletés
▶ Mettre l'aspirateur à main en marche.
- Tenir l'aspirateur à main d'une main, par la poignée de commande, et passer l'aspirateur soit directement, soit avec un accessoire ajouté.
Pour obtenir les performances optimales, respecter les plages de températures recommandées, 8.6.
11.3 Activation et désactivation du calage de la commande d'accélérateur
- Mettre l'aspirateur à main en marche.
- Appuyer sur le bouton de calage de la commande d'accélérateur (2).
La puissance d'aspiration est calée. On peut relâcher la gâchette de commande.
Pour désactiver le calage de la commande d'accélérateur : enfoncer la gâchette de commande (1).
12 Après le travail
12.1 Après le travail
- Arrêter l'aspirateur à main et retirer la batterie.
- Si l'aspirateur à main est mouillé : faire sécher l'aspirateur à main.
- Si la batterie est mouillée : faire sécher la batterie.
▶ Nettoyer l'aspirateur à main.
▶ Nettoyer la batterie.
12.2 Vidage de la cuve
- Arrêter l'aspirateur à main et retirer la batterie.
- Appuyer sur le levier de verrouillage (1) et enlever la cuve (2).
- Vider la cuve et éliminer son contenu conformément aux prescriptions.
Présenter la cuve (2) de telle sorte que les ergots d'encliquetage (3) se prennent dans les échancrures (4).
▶ Fermer la cuve (2).
La cuve (2) s'encliquette avec un déclic audible.
13 Transport
13.1 Transport de l'aspirateur à main
- Arrêter l'aspirateur à main et retirer la batterie.
Portage de l'aspirateur à main
- Porter l'aspirateur à main d'une main, par la poignée de commande.
Transport de l'aspirateur à main dans un véhicule
▶ Transporter l'aspirateur à main dans la sacoche jointe à la livraison.
- Assurer la sacoche de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.
13.2 Transport de la batterie
- Arrêter l'aspirateur à main et retirer la batterie.
- S'assurer que la batterie se trouve dans l'état impeccable requis pour la sécurité.
- Mettre la batterie dans la sacoche jointe à la livraison.
▶ Si une sacoche n'est pas jointe à la livraison : emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage.
- Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
La batterie est soumise aux exigences applicables au transport de marchandises dangereuses. La batterie est classée dans la catégorie UN 3480 (batteries lithium-ion) et elle a été testée conformément aux prescriptions du « Manuel d'épreuves et de critères », partie III, sous-section 38.3 de l'ONU.
Pour les prescriptions relatives au transport, voir : www.stihl.com/safety-data-sheets.
13.3 Transport du chargeur
- Débrancher la fiche secteur de la prise de courant.
▶ Retirer la batterie. - Enrouler le cordon d'alimentation électrique et le fixer au chargeur.
▶ Si l'on transporte le chargeur dans un véhicule :
▶ Transporter le chargeur dans la sacoche jointe à la livraison. - Assurer la sacoche de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.
▶ Si une sacoche n'est pas jointe à la livraison : assurer le chargeur de telle sorte qu'il ne risque pas de se renverser ou de se déplacer.
14 Rangement
14.1 Rangement de l'aspirateur à main
- Arrêter l'aspirateur à main et retirer la batterie.
▶ Ranger l'aspirateur à main de telle sorte que les conditions suivantes soient remplies : - L'aspirateur à main se trouve hors de portée des enfants.
- L'aspirateur à main est propre et sec.
14.2 Rangement de la batterie
STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
15 Nettoyage français
▶ Ranger la batterie de telle sorte que les conditions suivantes soient remplies :
- La batterie se trouve hors de portée des enfants.
- La batterie est propre et sèche.
- La batterie est conservée dans un local fermé.
- La batterie est séparée de l'aspirateur à main.
- Si l'on veut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- La batterie rangée n'est pas exposée à des températures inférieures ou supérieures à la plage de températures indiquée, 18.5.
AVIS
■ Si la batterie n'est pas rangée comme décrit dans la présente Notice d'emploi, la batterie peut subir une décharge profonde et par conséquent des dommages irréparables.
- Avant de ranger une batterie déchargée, la recharger. STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- Conserver la batterie séparément de l'aspirateur à main.
14.3 Rangement du chargeur
▶ Retirer la fiche de la prise électrique.
-
Enrouler le cordon d'alimentation électrique et le fixer au chargeur.
▶ Ranger le chargeur de telle sorte que les conditions suivantes soient remplies : -
Le chargeur se trouve hors de portée des enfants.
- Le chargeur est propre et sec.
- Le chargeur est conservé dans un local fermé.
- Le chargeur n'est pas suspendu au cordon d'alimentation électrique, ni à l'attache (3) de cordon d'alimentation électrique.
- Le chargeur rangé n'est pas exposé à des températures inférieures ou supérieures à la plage de températures indiquée, 8.5.
15 Nettoyage
15.1 Nettoyage de l'aspirateur à main et des accessoires
- Arrêter l'aspirateur à main et retirer la batterie.
- Nettoyer l'aspirateur à main et les accessoires avec un chiffon humide.
- Nettoyer les fentes d'aération avec un pinceau.
15.2 Nettoyage du filtre
- Arrêter l'aspirateur à main et retirer la batterie.
▶ Enlever la cuve.
- Faire tourner la cage porte-filtre (1) dans le sens inverse des aiguilles d'une montre et l'en-lever.
▶ Enlever le filtre en papier (2).
▶ Enlever les plus grosses saletés de la surface extérieure du filtre en papier (2).
▶ Battre le filtre en papier (2).
▶ Batre la cage porte-filtre (1).
▶ Rincer la cage porte-filtre (1) sous l'eau du robinet et la laisser sécher à l'air. - Mettre le filtre en papier (2) dans la cage porte-filtre (1).
Présenter la cage porte-filtre (1) et la faire tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'encliquette.
15.3 Nettoyage de la batterie
▶ Nettoyer la batterie avec un chiffon humide.
15.4 Nettoyage du chargeur
▶ Retirer la fiche de la prise électrique.
▶ Nettoyer le chargeur avec un chiffon humide.
▶ Nettoyer les contacts électriques du chargeur à l'aide d'un pinceau ou d'une brosse douce.
16 Réparation
16.1 Réparation de l'aspirateur à main, de la batterie et du chargeur
L'utilisateur ne peut pas réparer lui-même l'aspirateur à main, la batterie ou le chargeur.
▶ Si l'aspirateur à main est endommagé : ne pas utiliser aspirateur à main, mais consulter un revendeur spécialisé STIHL.
- Si la batterie est défectueuse ou endommagée : remplacer la batterie.
▶ Si le chargeur est défectueux ou endommagé : remplacer le chargeur.
▶ Si le cordon d'alimentation électrique est défectueux ou endommagé : ne pas utiliser le chargeur, mais faire remplacer le cordon d'alimentation électrique par un revendeur spécialisé STIHL.
17 Dépannage
17.1 Élimination des dérangements de l'aspirateur à main ou de la batterie
| Défaut DEL sur l'aspirateur à main | Cause Remède | ||
| L'aspirateur à main ne démarre pas à la mise sous tension. | 1 DEL clignote de couleur verte. | Le niveau de charge de la batterie est insuffisant. | ► Recharger la batterie. |
| 1 DEL est allu-mée de couleur rouge. | La batterie est trop chaude ou trop froide. | ► Retirer la batterie.► Laisser la batterie refroidir / se réchauffer. | |
| 3 DEL clignotent de couleur rouge. | Il y a un dérangement dans l'aspirateur à main. | ► Retirer la batterie et la remettre en place.► Mettre l'aspirateur à main en marche.► Si 3 DEL clignotent encore de couleur rouge : ne pas utiliser l'aspirateur à main, mais consulter un revendeur spécialisé STIHL. | |
| 3 DEL sont allu-mées de couleur rouge. | L'aspirateur à main est trop chaud. | ► Retirer la batterie.► Laisser l'aspirateur à main refroidir. | |
| 4 DEL clignotent de couleur rouge. | Il y a un dérangement dans la batterie. | ► Retirer la batterie.► Nettoyer les contacts électriques du logement pour batterie.► Introduire la batterie.► Mettre l'aspirateur à main en marche.► Si 4 DEL clignotent encore de couleur rouge : ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. | |
| La connexion électrique entre l'aspirateur à main et la batterie est coupée. | ► Retirer la batterie.► Nettoyer les contacts électriques du logement pour batterie.► Introduire la batterie. | ||
| L'aspirateur à main ou la batterie est humide. | ► Faire sécher l'aspirateur à main ou la batterie. | ||
| 3 DEL sont allu-mées de couleur rouge. | L'aspirateur à main est trop chaud. | ► Retirer la batterie.► Laisser l'aspirateur à main refroidir. | |
| Il y a un dérangement électrique. | ► Retirer la batterie et la remettre en place.► Mettre l'aspirateur à main en marche. | ||
| La puissance d'aspiration de l'aspirateur à main baisse. | 1 DEL clignote de couleur verte. | Le niveau de charge de la batterie est insuffisant. | ► Recharger la batterie. |
| La cuve est pleine. ► Retirer la batterie. | |||
| Défaut DEL sur l'aspirateur à main | Cause Remède | ||
| Le temps de fonctionnement de l'aspirateur à main est trop court. | ► Vider la cuve.► Nettoyer l'aspirateur à main. | ||
| La batterie n'est pas complètement rechargée. | |||
| La durée de vie de la batterie a été dépas-sée. | |||
17.2 Élimination des dérangements du chargeur
| Défaut DEL sur le chargeur | Cause Remède | |
| La batterie n'est pas rechargée. | La DEL est allumée de couleur rouge. | La batterie est trop chaude ou trop froide.► Laisser la batterie dans le chargeur. La recharge commence automatiquement, dès que la batterie se trouve dans la plage de températures admissibles. |
| La DEL clig-note de couleur rouge. | La connexion électrique entre le chargeur et la batterie est coupée.► Retirer la batterie.► Nettoyer les contacts électriques du chargeur.► Introduire la batterie. | |
| Il y a un dérangement dans le chargeur.► Ne pas utiliser le chargeur, mais consulter un revendeur spécialisé STIHL. | ||
| Il y a un dérangement dans la batterie.► Ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. | ||
| Le chargeur n'effectue pas d'autotest. | La DEL ne s'allume pas env. 1 seconde de couleur verte et env. 1 seconde de couleur rouge. | La liaison électrique avec le chargeur a été brièvement coupée.► Retirer la fiche de la prise électrique.► Attendre 1 minute.► Brancher la fiche secteur sur la prise de courant. |
18 Caractéristiques techniques
18.1 Aspirateur à main STIHL SEA 20.0
– Batterie autorisée : STIHL AS
– Poids sans batterie : 1,1 kg
– Débit d'air maximal : 1026 l/min
- Dépression maximale : 80 mbar
Dimensions
- Longueur : 465 mm
- Largeur : 113 mm
– Hauteur : 187 mm
- Diamètre intérieur du tuyau flexible d'aspiration : 29 mm
- Capacité maximale de la cuve : 0,75 l
Pour le temps de fonctionnement, voir www.stihl.com/battery-life.
18.2 Batterie STIHL AS
- Technologie de batterie : lithium-ion
– Tension : 10,8 V - Capacité en Ah : voir plaque signalétique
- Capacité énergétique en Wh : voir plaque signalétique
- Poids en kg : voir plaque signalétique
18.3 Chargeur STIHL AL 1
- Tension nominale : voir la plaque signalétique
- Fréquence : voir la plaque signalétique
- Puissance nominale : voir la plaque signalétique
- Intensité du courant de charge : voir la plaque signalétique
- Capacité énergétique maximale de la batterie autorisée STIHL AS : 12,5 Ah
Pour les temps de recharge, voir www.stihl.com/charging-times.
français 19 Pièces de rechange et accessoires
18.4 Rallonges
Si l'on utilise une rallonge, suivant la tension et la longueur de cette rallonge, ses fils doivent avoir au moins les sections suivantes :
Si la plaquette signalétique indique une tension nominale de 220 V à 240 V :
- Jusqu'à une longueur de câble de 20 m : AWG 15 / 1,5 mm²
- Pour une longueur de câble de 20 m à 50 m : AWG 13 / 2,5 mm²
Si la plaquette signalétique indique une tension nominale de 100 V à 127 V :
- Jusqu'à une longueur de câble de 10 m : AWG 14 / 2,0 mm²
- Pour une longueur de câble de 10 m à 30 m : AWG 12 / 3,5 mm²
18.5 Limites de température
AVERTISSEMENT
■ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu ou d'exploser. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
▶ Ne pas recharger la batterie à une température inférieure à - 20 °C ou supérieure à + 50 °C.
▶ Ne pas utiliser l'aspirateur à main, la batterie ou le chargeur à une température inférieure à - 20 °C ou supérieure à + 50 °C.
▶ Ne pas ranger l'aspirateur à main, la batterie ou le chargeur à une température inférieure à - 20 °C ou supérieure à + 70 °C.
18.6 Plages de températures recommandées
Pour obtenir les performances optimales de l'aspirateur à main, de la batterie et du chargeur, respecter les plages de températures recommandées :
- Utilisation : de + 5 °C à + 40 °C
- Utilisation : de - 10 °C à + 40 °C
- Rangement : de - 20 °C à + 50 °C
Si la batterie est rechargée, utilisée ou rangée à des températures supérieures ou inférieures aux plages de températures recommandées, cela peut réduire ses performances.
18.7 REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.
19 Pièces de rechange et accessoires
19.1 Pièces de rechange et accessoires
STIHL Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.
Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute responsabilité quant à leur utilisation.
Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.
20 Mise au rebut
20.1 Mise au rebut de l'aspirateur à main, de la batterie et du chargeur
Pour obtenir de plus amples informations concernant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL.
Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement.
- Remettre les produits STIHL, y compris l'emballage, à une station de collecte et de recyclage, conformément aux prescriptions locales.
▶ Ne pas les jeter avec les ordures ménagères.
21 Information Produit
21.1 Aspirateur à main STIHL SEA 20.0
- Genre de machine : aspirateur à main
- Marque de fabrique : STIHL
- Type : SEA 20.0
– Identification de la série : SA03
Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulassung.
L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur l'aspirateur à main.
Indice
batterie si spegne automaticamente.
De arrêteerhaak borgt de accu in de accuschacht.
13 Accu
De acculader laadt de accu.
- STIHL Importeure
- BOSNIEN-HERZEGOWINA
- KROATIEN
- TÜRKEI
- Préface
- Informations concernant la présente Notice d'emploi
- Marquage des avertissements dans le texte
- AVERTISSEMENT
- AVIS
- Symboles employés dans le texte
- Vue d'ensemble
- Aspirateur à main, batterie et chargeur
- Accessoires
- Prescriptions de sécurité français
- Suceur fentes
- Tuyau flexible d'aspiration
- Tube de rallonge
- Symboles
- Prescriptions de sécurité
- Symboles d'avertissement
- Utilisation conforme à la destination
- ▲ AVERTISSEMENT
- Exigences concernant l'utilisateur
- STIHL ou d'une autre personne compétente.
- Vêtements et équipement
- Aire de travail et voisinage
- Zone de travail et environnement
- Batterie
- Chargeur
- français 4 Prescriptions de sécurité
- Bon état pour une utilisation en toute sécurité
- Bon état pour une utilisation en toute sécurité
- Batterie
- Chargeur
- Au travail
- Recharge
- Branchement électrique
- DANGER
- Transport
- Aspirateur à main
- Rangement
- Nettoyage, entretien et réparation
- Préparatifs avant l'utilisation de l'aspirateur à main
- Préparatifs avant l'utilisation de l'aspirateur à main
- Recharge de la batterie et DEL
- Fixation du chargeur au mur
- Recharge de la batterie
- Affichage du niveau de charge
- DEL sur l'aspirateur à main
- DEL sur le chargeur
- Assemblage de l'aspirateur à main
- Montage des accessoires
- Démontage et remontage de l'embout à brosse
- Introduction et extraction de la batterie
- Introduction de la batterie
- Extraction de la batterie
- Mise en marche et arrêt de l'aspirateur à main
- Mise en marche de l'aspirateur à main
- Arrêt de l'aspirateur à main
- Contrôle de l'aspirateur à main et de la batterie
- Contrôle des éléments de commande
- Gâchette de commande
- Mise en marche de l'aspirateur à main
- Contrôle de la batterie
- Travail avec l'aspirateur à main
- Prise en main et utilisation de l'aspirateur à main
- Aspiration de poussière et de saletés
- Activation et désactivation du calage de la commande d'accélérateur
- Après le travail
- Après le travail
- Vidage de la cuve
- Transport
- Transport de l'aspirateur à main
- Portage de l'aspirateur à main
- Transport de l'aspirateur à main dans un véhicule
- Transport de la batterie
- Transport du chargeur
- Rangement
- Rangement de l'aspirateur à main
- Rangement de la batterie
- Nettoyage français
- Rangement du chargeur
- Nettoyage
- Nettoyage de l'aspirateur à main et des accessoires
- Nettoyage du filtre
- Nettoyage de la batterie
- Nettoyage du chargeur
- Réparation
- Réparation de l'aspirateur à main, de la batterie et du chargeur
- Dépannage
- Élimination des dérangements du chargeur
- Caractéristiques techniques
- Aspirateur à main STIHL SEA 20.0
- Batterie STIHL AS
- Chargeur STIHL AL 1
- Rallonges
- Limites de température
- Plages de températures recommandées
- REACH
- Pièces de rechange et accessoires
- Pièces de rechange et accessoires
- Mise au rebut
- Mise au rebut de l'aspirateur à main, de la batterie et du chargeur
- Information Produit
- Aspirateur à main STIHL SEA 20.0
- Indice
- batterie si spegne automaticamente.
- Accu
Marque : STIHL
Modèle : SEA 20.0
Catégorie : Aspirateur
