| Tipo di prodotto | Aspirapolvere a mano senza fili |
| Marca | STIHL |
| Modello | SEA 20.0 |
| Dimensioni (L × l × H) | 465 mm × 113 mm × 187 mm |
| Peso (senza batteria) | 1,1 kg |
| Tipo di batteria | Ioni di litio STIHL AS, 10,8 V |
| Capacità del serbatoio | 0,75 l |
| Depressione max. | 80 mbar |
| Portata d'aria max. | 1026 l/min |
| Caricabatterie compatibile | STIHL AL 1 |
| Accessori forniti | Bocchetta universale, spazzola, becco per fessure, tubo flessibile, prolunga, borsa |
| Filtro | Filtro di carta lavabile |
| Indicatore di carica | LED sull'apparecchio e sulla batteria |
| Funzione di mantenimento della potenza | Pulsante di blocco del comando dell'acceleratore |
| Intervallo di temperatura di utilizzo | -10 °C a +40 °C |
| Intervallo di temperatura di carica | -20 °C a +50 °C |
| Pulizia | Panno umido per l'apparecchio, filtro lavabile con acqua |
| Manutenzione | Svuotamento del serbatoio, pulizia del filtro, nessuna riparazione da parte dell'utente |
| Sicurezza | Rimozione obbligatoria della batteria prima della manutenzione, protezione dall'umidità, arresto automatico del caricabatterie |
| Ricambi | Accessori originali STIHL consigliati |
| Riparabilità | Consultare un rivenditore specializzato STIHL |
| Garanzia | Garanzia del produttore inclusa (vedi condizioni) |
Domande frequenti - SEA 20.0 STIHL
Domande degli utenti su SEA 20.0 STIHL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale SEA 20.0 - STIHL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SEA 20.0 del marchio STIHL.
MANUALE UTENTE SEA 20.0 STIHL
53 - 69 Istruzioni d'uso
69 - 86 Handleiding
Inhaltsverzeichnis
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
1 Premessa....53
2 Informazioni sulle presenti Istruzioni d'uso 53
3 Sommario....54
4 Avvertenze di sicurezza.... 55
5 Preparare l'aspiratore manuale per l'uso.. 61

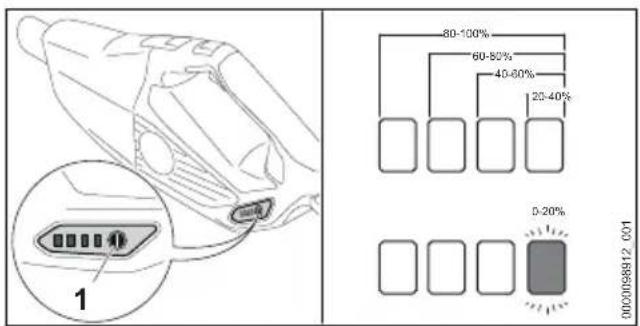

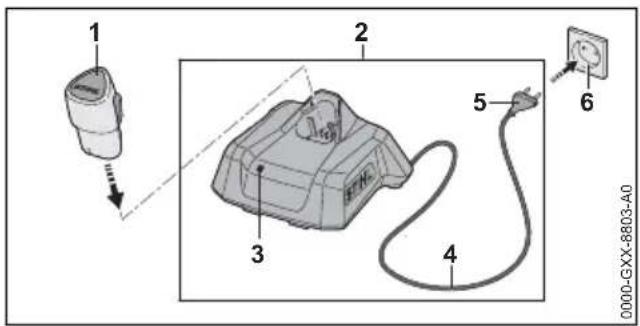

6 Carica della batteria e LED.... 62
7 Montare l'aspiratore manuale....63

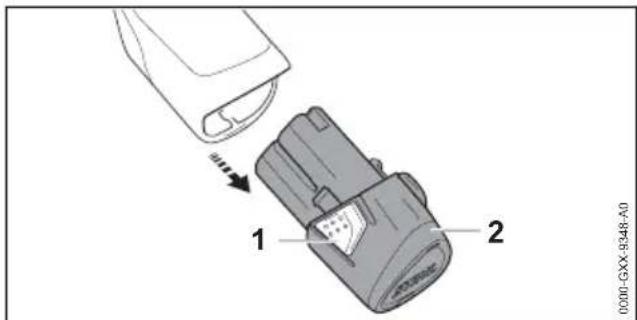

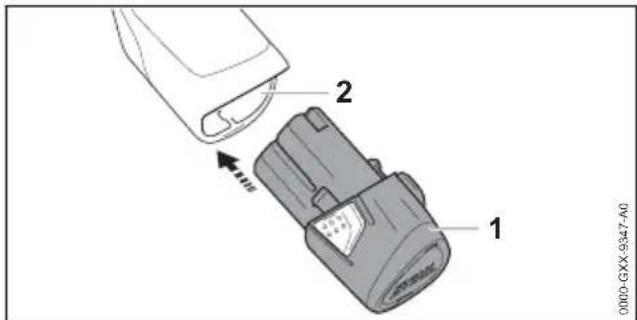

8 Inserire e togliere la batteria.... 63
9 Accensione e spegnimento dell'aspiratore manuale.... 63
10 Controllare l'aspiratore manuale e la batteria....64

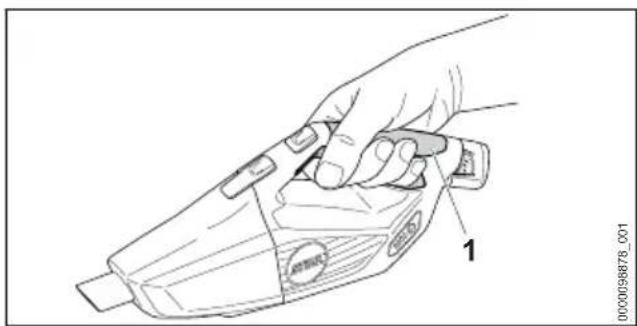

11 Lavorare con l'aspiratore manuale......64
12 Dopo il lavoro.... 64
13 Trasporto....65
14 Conservazione.... 65
15 Pulizia....66
16 Riparazione....66
17 Eliminazione dei guasti.... 67
18 Dati tecnici.... 68
19 Ricambi e accessori....69
20 Smaltimento.... 69
21 Informazioni sul prodotto....69
1 Premessa
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien-
tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.
La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Contrassegno delle avvertenze nel testo
AVVERTENZA
■ L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
▶ Le misure menzionate possono evitare danni materiali.
2.2 Simboli nel testo
Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.
3 Sommario

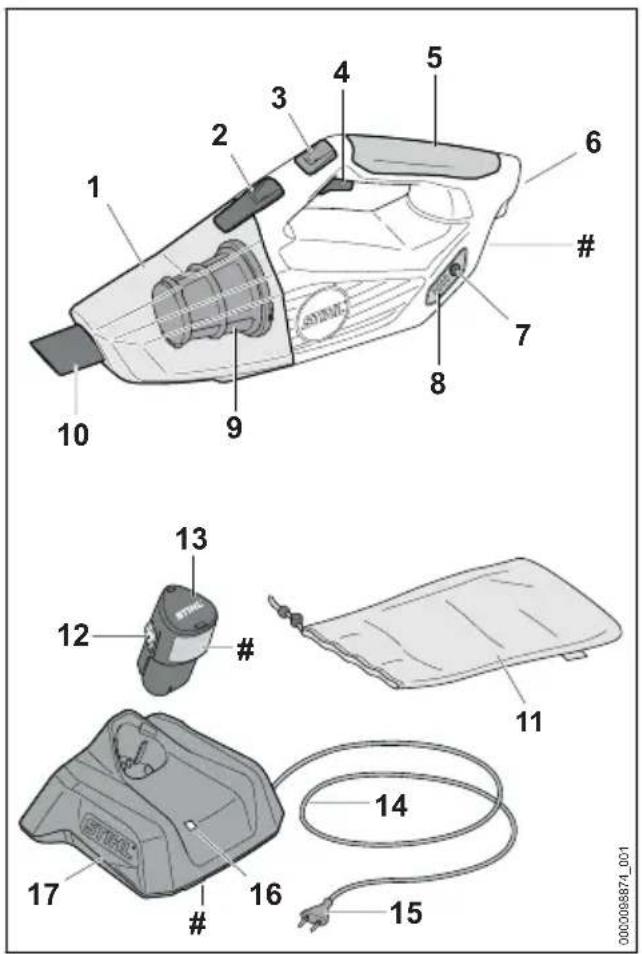

3.1 Aspiratore manuale, batteria e caricabatteria
Il serbatoio raccoglie la polvere e la sporcizia raccolte.

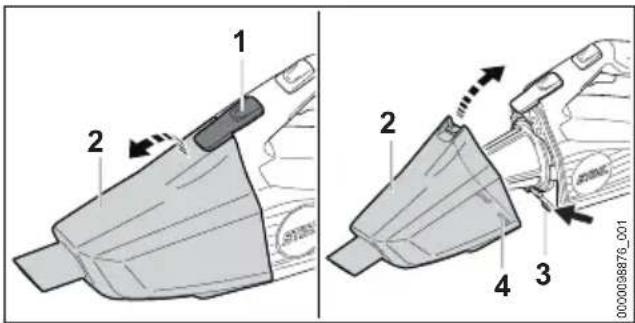

2 Leva di bloccaggio
La leva di bloccaggio mantiene il contenitore sull'aspiratore manuale.

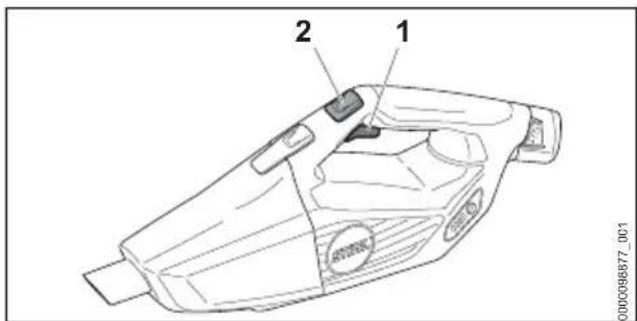

3 Tasto fermo gas
Il tasto fermo gas blocca la potenza di aspirazione.

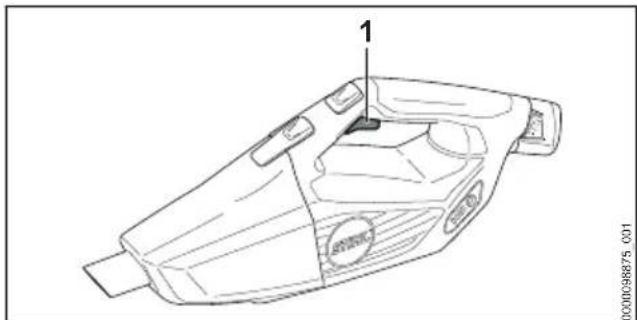

4 Leva di comando
La leva di comando accende e spegne l'aspiratore manuale.
5 Impugnatura di comando
L'impugnatura di comando serve per controllare, sostenere e guidare il aspiratore manuale.
6 Vano batteria
Il vano batteria accoglie la batteria.
7 Pulsante
Il pulsante attiva i LED sull'aspiratore manuale.
8 LED
I LED indicano lo stato di carica della batteria e le anomalie.

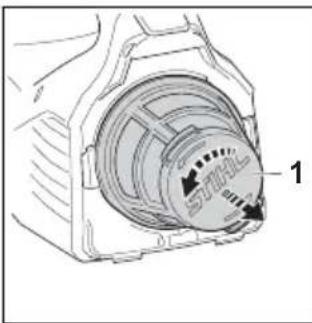

9 Filtro
Il filtro filtra la polvere e la sporcizia dall'aria aspirata.
10 Ugello
L'ugello guida la polvere e lo sporco aspirati nel contenitore.
11 Borsa
La borsa è usata per trasportare e conservare l'aspiratore manuale, la batteria, il caricatore e gli accessori.
12 Gancio di arresto
Il gancio di arresto mantiene la batteria nel vano.
13 Batteria
La batteria alimenta di energia il aspiratore manuale.
14 Cavo di collegamento
Il cavo di collegamento unisce il caricabatterie alla spina di rete.
15 Spina di rete
La spina di rete unisce il cavo di collegamento ad una presa
16 LED
II LED indica lo stato del caricabatteria.
17 Caricabatterie
Il caricabatteria carica la batteria.
# Targhetta dati prestazioni con numero di macchina

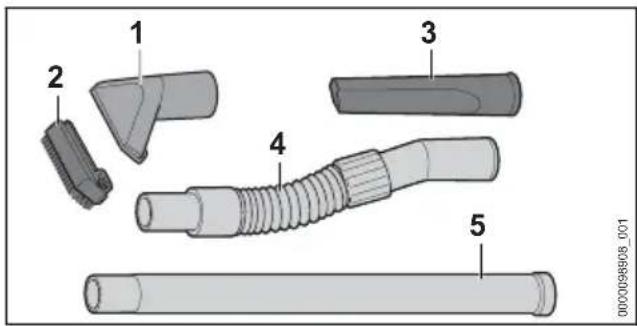

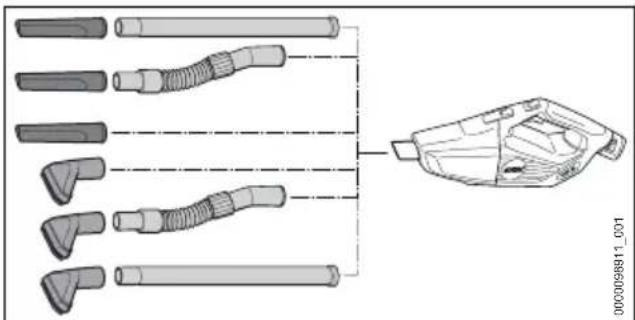

3.2 Accessori
1 Ugello di aspirazione
L'ugello di aspirazione è usato per aspirare lo sporco grossolano.

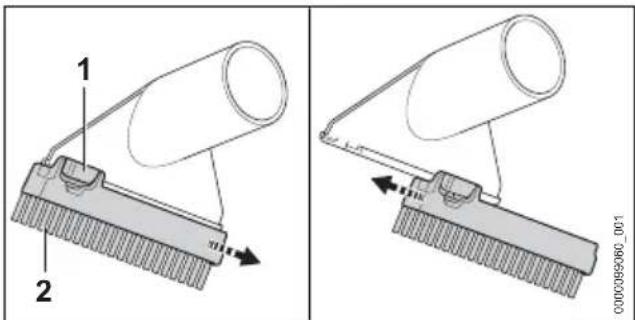

2 Attacco della spazzola
L'attacco della spazzola è usato per aspirare le superfici delicate.
4 Avvertenze di sicurezza italiano
3 Ugello per fughe
L'ugello per fughe serve per aspirare in un punti difficilmente raggiungibili.
4 Flessibile di aspirazione
Il flessibilie di aspirazione è usato per estendere l'ugello collegato.
5 Tubo di prolunga
Il tubo di prolunga è usato per estendere gli ugelli attaccati.
3.3 Simboli
I simboli possono essere applicati sull' aspiratore manuale, la batteria e il caricabatteria e hanno i seguenti significati:
Attivare il pulsante dell'acceleratore.
Il LED si accende o lampeggia con luce verde. La batteria è in carica.
Il LED lampeggia con luce rossa. Tra la batteria e il caricabatteria non è presente alcun contatto elettrico oppure nella batteria o nel caricabatteria è presente un guasto.
L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell'applicazione è inferiore.
Azionare l'apparecchio elettrico in un ambiente chiuso e asciutto.
Non smaltire il prodotto con i rifiuti domestici.
Leggere le istruzioni per l'uso, comprenderle e conservarle.
4 Avvertenze di sicurezza
4.1 Simboli di avvertimento
I simboli di avvertimento sull'aspiratore manuale, batteria o caricabatteria hanno i seguenti significati:
Rispettare le avvertenze di sicurezza e le rispettive misure.
Leggere le istruzioni per l'uso, comprenderle e conservarle.
Estrarre la batteria durante le interruzioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione.
Proteggere l'aspiratore manuale e il caricatore dalla pioggia e dall'umidità.
Proteggere la batteria da calore e fiamme.
Proteggere la batteria dalla pioggia e non immergerla in liquidi.
4.2 Uso conforme
L'aspiratore manuale STIHL SEA 20.0 serve per aspirare la polvere e lo sporco secco nelle zone vicine alla casa.
L'aspiratore manuale non deve essere usato sotto la pioggia.
L'accumulatore STIHL AS alimenta l'aspiratore manuale.
Il caricabatteria STIHL AL 1 carica la batteria STIHL AS.
AVVERTENZA
■ Batterie e caricabatterie che non sono omologati da STIHL per l'uso con l'aspiratore manuale possono causare incendi ed esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Usare il aspiratore manuale con una batteria STIHL AS.
▶ Caricare la batteria STIHL AS con un caricabatteria STIHL AL 1.
Se l'aspiratore manuale, la batteria o il caricabatteria non sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali.
- Pulire l'apsiratore manuale, la batteria e il caricabatteria seguendo le indicazioni di queste istruzioni per l'uso.
4.3 Requisiti per l'utente
AVVERTENZA
Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi dell'aspiratore manuale. L'utente o altre persone rischiano gravi lesioni o la morte.
▶ Leggere le istruzioni per l'uso, comprenderle e conservarle.
Se l'aspiratore manuale viene ceduta ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.
- Assicurarsi che l'utente soddisfi i seguenti requisiti:
- L'utente è riposato.
–L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare l'aspiratore manuale e quindi da poter lavorare. - L'utente è in grado di riconoscere e valutare i rischi dell'aspiratore manuale.
–L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazionali.
–L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di usare la prima volta l'aspiratore manuale. - L'utente non è sotto l'effetto di alcol, farmaci o droghe.
- In caso di dubbi, rivolgersi a un rivenditore STIHL.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nell'aspiratore manuale. Ciò potrebbe causare gravi lesioni all'utente.
Legare i capelli lunghi in modo che rimangano al di sopra delle spalle.
■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può
danneggiare la salute e provocare reazioni allergiche.
▶ Se si solleva polvere, indossare una mascherina antipolvere.
Se si indossa un abbigliamento inadeguato, potrebbe impigliarsi nell'aspiratore manuale. Se l'utente non indossa indumenti adatti, potrebbe subire gravi lesioni personali.
- Indossare indumenti aderenti.
▶ Togliersi sciarpe o gioielli.
■ Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni personali all'utente.
- Indossare calzature chiuse e resistenti con suola antiscivolo.
4.5 Zona di lavoro e area circo- stante
4.5.1 Zona di lavoro e area circostante
AVVERTENZA
■ Le persone non autorizzate, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli dell'aspiratore manuale. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali.
▶Tenere lontano dalla zona di lavoro persone estranee, bambini e animali.
▶ Non lasciare l'aspiratore manuale.
▶ Sincerarsi che i bambini non possano giocare con l'aspirator manuale.
■ L'aspiratore manuale non è protetto dall'acqua. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L'utente può rimanere ferito gravemente o morire e l'aspiratore manuale può essere danneggiato.
- Non lavorare sotto la pioggia o in un ambiente umido.
■ I componenti elettrici dell'aspiratore manuale possono generare scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
4 Avvertenze di sicurezza italiano
- Non lavorare in un ambiente altamente infiammabile o esplosivo.
■ L'aria di scarico inalata può danneggiare la salute e provocare reazioni allergiche. - Accertarsi che vi sia un'areazione sufficiente.
- Rispettare le norme vigenti nel paese per l'aerazione degli ambienti e sulla frequenza del ricambio d'aria.
4.5.2 Batteria
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della batteria. Sussiste il rischio di ferire gravemente persone estranee, bambini e animali.
- Tenere lontane le persone estranee, i bambini e gli animali.
▶ Non lasciare la batteria incustodita. - Sincerarsi che i bambini non possano giocare con la batteria.
- La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incendiarsi, esplodere o essere danneggiata irreparabilmente. Questo può causare gravi lesioni personali e danni materiali.
▶ Proteggere la batteria da calore e fiamme.
▶ Non gettare la batteria nel fuoco.
▶ Non caricare, usare e conservare la batteria al di fuori dei limiti di temperatura specificati, 18.5.
▶ Proteggere la batteria dalla pioggia e dall'umidità e non immergerla in liquidi.
- Tenere la batteria lontana da piccole parti metalliche.
▶ Non esporre la batteria ad alta pressione.
▶ Non esporre la batteria alle microonde. - Proteggere la batteria da sostanze chimiche e sali.
4.5.3 Caricabatterie
AVVERTENZA
■ Le persone non autorizzate e i bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal caricabatteria e dalla corrente elettrica. Sussiste il rischio di gravi lesioni o morte per le persone non autorizzate, i bambini e gli animali.
- Tenere lontane le persone estranee, i bambini e gli animali.
▶ Sincerarsi che i bambini non possano giocare con il caricabatteria.
Il caricabatteria non è protetto dall'acqua. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L'utente può rimanere ferito e il caricabatteria può essere danneggiato.
- Non usare il prodotto sotto la pioggia o in ambienti umidi.
Il caricabatteria non è protetto da tutte le condizioni ambientali. Se il caricabatteria viene esposto a determinate condizioni ambientali, può incendiarsi o esplodere. Questo può causare lesioni personali e danni materiali.
- Azionare il caricabatteria in un ambiente chiuso e asciutto.
▶ Non azionare il caricabatteria in ambienti facilmente infiammabili o esplosivi.
▶ Non usare il caricabatterie su una superficie facilmente infiammabile. - Rispettare l'intervallo di temperatura consigliato per l'uso e la conservazione del caricabatterie, 18.5.
■ Le persone potrebbero inciampare nel cavo di collegamento Le persone possono rimanere ferite e il caricabatterie potrebbe rimanere danneggiato.
- Posare il cavo di collegamento piatto sul pavimento.
4.6 Condizioni di sicurezza
4.6.1 Condizioni di sicurezza
L'aspiratore manuale si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
- L'aspiratore manuale non è danneggiata.
- L'aspiratore manuale è pulita e asciutta.
- Gli elementi di comando funzionano e sono invariati.
- Sono montati accessori originali STIHL appositi per questo aspiratore manuale.
– Gli accessori sono montati correttamente.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non funzionare più correttamente e i dispositivi di sicurezza risultare compromessi. Pericolo di lesioni personali gravi o mortali.
▶ Lavorare con un aspiratore manuale non danneggiato.
Se l'aspiratore manuale è sporca o bagnata: Pulire e lasciare asciugare l'aspiratore manuale.
▶ Non alterare l'aspiratore manuale.
Se gli elementi di comando non funzionano, non lavorare con l'aspiratore manuale.
▶ Lavorare con il filtro montato e non danneggiato.
- Montare accessori originali STIHL appositi per questo aspiratore manuale.
- Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
- Sostituire le targhette di indicazione usurate o danneggiate.
- Non inserire oggetti nelle feritoie dell'aspiratore manuale.
4.6.2 Batteria
La batteria è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:
– La batteria non presenta danni.
- La batteria è pulita e asciutta.
- La batteria funziona e non è modificata.
AVVERTENZA
In assenza di condizioni di sicurezza, il funzionamento sicuro della batteria non è garantito. Ciò potrebbe causare gravi lesioni personali.
▶ Lavorare con batterie perfettamente integre.
▶ Non caricare batterie danneggiate o difet-
tose.
Se la batteria è sporca o bagnata, occorre pulirla e lasciarla asciugare.
▶ Non apportare modifiche alla batteria.
- Non infilare oggetti nelle aperture della batteria.
▶ Non collegare e cortocircuitare i contatti elettrici della batteria con oggetti metallici.
▶ Non aprire la batteria.
- Sostituire le targhette di avvertimento usu-rate o danneggiate.
■ Da una batteria danneggiata può fuoriuscire del liquido. Se tale liquido viene a contatto con la pelle o gli occhi, può causare irritazioni.
▶ Evitare il contatto con il liquido.
In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interessate.
In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.
■ Una batteria danneggiata o difettosa può emettere un odore insolito, fumo o fiamme. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
Se la batteria emette un odore insolito o fumo, non utilizzarla e tenerla lontano da sostanze infiammabili.
Se la batteria emette fiamme, spegnerle con un estintore o con dell'acqua.
4.6.3 Caricabatteria
Il caricabatteria si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
– Il caricabatteria non è danneggiato.
– Il caricabatteria è pulito e asciutto.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte.
- Utilizzare un caricabatteria che non sia danneggiato.
Se il caricabatteria è sporco o bagnato: pulirlo e lasciarlo asciugare.
▶ Non alterare il caricabatteria. - Non inserire oggetti nelle feritoie del caricabatteria.
▶ Non collegare i contatti elettrici del caricabatteria con oggetti metallici né cortocircuitarli.
▶ Non aprire il caricabatteria.
4.7 Lavoro
AVVERTENZA
- In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.
▶ Lavorare con calma e concentrazione.
Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con l'aspiratore manuale.
- Comandare solo l'aspiratore manuale.
▶ Prestare attenzione agli ostacoli.
▶ Lavorare stando saldi sul terreno e mantenere l'equilibrio.
▶ Se compaiono segni di stanchezza, concedersi una pausa.
■ Se l'aspiratore manuale durante l'uso si altera oppure si comporta in modo anomalo, è possibile che l'aspiratore manuale non sia in condi-
4 Avvertenze di sicurezza italiano
zioni di sicurezza. Questo può causare lesioni personali e danni materiali.
- Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL.
▶ Lavorare con l'aspiratore manuale in posizione verticale.
▶ Non coprire l'aspiratore manuale e accertarsi che vi sia un sufficiente ricambio diaria di raffreddamento.
4.8 Carica
AVVERTENZA
■ Durante la carica è possibile che un caricabatteria danneggiato o difettoso abbia un odore anomalo oppure emetta fumo. Sussiste il rischio di ferire persone oppure di provocare danni materiali.
▶ Staccare la spina dalla presa.
Il caricabatteria può surriscaldarsi e provocare un incendio in caso di deviazione del calore insufficiente. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.
▶ Non coprire il caricabatteria.
4.9 Collegamento elettrico
Il contatto con componenti conduttori può essere provocato dalle seguenti cause:
- Il cavo di collegamento o il cavo di prolunga è danneggiato.
- Il connettore del cavo di collegamento o del cavo di prolunga è danneggiato.
- La presa non è installata correttamente.
PERICOLO
Il contatto con componenti conduttori può provocare una scossa elettrica. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
- Accertarsi che il cavo di collegamento, il cavo di prolunga e la relativa spina non siano danneggiati.
Se il cavo di collegamento o il cavo di prolunga è danneggiato:
▶ Non toccare i punti danneggiati.
▶ Staccare la spina di rete dalla presa.
- Toccare il cavo di collegamento, il cavo di prolunga e la relativa spina di rete con le mani asciutte.
- Innestare la spina di rete del cavo di collegamento o del cavo di prolunga in una presa correttamente installata e protetta.
▶ Collegare il caricabatteria con un interrut- tore differenziale (30 mA, 30 ms).
■ Un cavo di prolunga danneggiato o inadeguato può provocare scosse elettriche. Pericolo di lesioni personali gravi o mortali.
- Usare un cavo di prolunga con la sezione corretta, 8.4.
AVVERTENZA
■ Durante il caricamento, una tensione di rete o una frequenza di rete errate possono provocare una sovratensione nel caricabatteria. Il caricabatteria può essere danneggiato.
Accertarsi che la tensione e la frequenza della rete elettrica corrispondano a quanto riportato sulla targhetta dati tecnici del caricabatterie.
Se il caricabatterie è collegato a una presa multipla, durante la carica i componenti elettrici potrebbero essere sovraccaricati. I componenti elettrici possono riscaldarsi e provocare un incendio. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
Accertarsi che i dati elettrici sulla presa multipla non vengano superati dalla somma dei dati sulla targhetta dati tecnici del caricabatterie e di tutti gli apparecchi elettrici collegati alla presa multipla.
■ Se posati in modo errato, i cavi di collegamento e di prolunga possono essere danneggiati, con conseguente pericolo d'inciampo per le persone. Sussiste il rischio di ferire le persone e di danneggiare il cavo di collegamento o il cavo di prolunga.
▶ Posare e contrassegnare il cavo di collegamento e il cavo di prolunga in modo tale da evitare che le persone vi inciampino.
- Posare il cavo di collegamento e il cavo di prolunga in modo tale che non sia teso o ingarbugliato.
▶ Posare il cavo di collegamento e il cavo di prolunga in modo tale che non sia danneggiato, piegato, schiacciato o strofinato.
▶ Proteggere il cavo di collegamento e la prolunga da calore, olio e sostanze chimiche.
▶ Posare il cavo di collegamento e il cavo di prolunga su una superficie asciutta.
■ Durante il lavoro, il cavo di collegamento si scalda. Se il calore non trova vie di fuga, sussiste il rischio di incendio.
Se viene usato un tamburo, svolgerlo completamente.
Se sulla parete scorrono cavi elettrici e tubi, sussiste il rischio di danneggiarli se il caricabatteria viene montato sulla parete. Il contatto con i cavi elettrici può provocare una scossa elettrica. Questo può causare gravi lesioni personali e danni materiali.
italiano 4 Avvertenze di sicurezza
- Accertarsi che nel punto previsto non corrano cavi elettrici e tubi nella parete.
Se il caricabatterie non viene montato alla parete come descritto nelle presenti istruzioni d'uso, il caricabatterie o la batteria potrebbero cadere oppure il caricabatterie potrebbe surriscaldarsi causando lesioni personali e danni materiali.
- Montare sulla parete il caricabatterie come descritto nelle presenti istruzioni d'uso.
Se il caricabatterie con la batteria inserita è montato su una parete, la batteria rischia di cadere causando lesioni personali e danni materiali.
- Prima montare il caricabatterie sulla parete, poi inserire la batteria.
4.10 Trasporto
4.10.1 Aspiratore manuale
AVVERTENZA
■ Durante il trasporto l'aspiratore manuale può ribaltarsi o muoversi. Questo può causare lesioni personali e danni materiali.
▶ Estrarre la batteria.
- Trasportare l'aspiratore manuale nella borsa in dotazione.
Se nessuna borsa è inclusa nella fornitura: Fissare l'aspiratore manuale con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.
4.10.2 Batteria
AVVERTENZA
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi e provocare danni materiali.
▶ Non trasportare batterie danneggiate.
Se la borsa è inclusa nella fornitura, trasportare la batteria nella borsa in dotazione.
■ Durante il trasporto la batteria può ribaltarsi o muoversi, causando lesioni personali e danni materiali.
- Sistemare la batteria nell'imballaggio o nel contenitore di trasporto in modo che non si muova.
- Fissare l'imballaggio in modo da evitare che si muova.
4.10.3 Caricabatteria
AVVERTENZA
■ Durante il trasporto il caricabatteria può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.
▶ Staccare la spina di rete dalla presa.
▶ Estrarre la batteria.
- trasportare il caricabatteria nella borsa in dotazione.
Se non c'è la borsa in dotazione: Fissare il caricabatteria con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.
Il cavo di collegamento non è destinato a trasportare il caricabatteria. Il cavo di collegamento e il caricabatteria possono rimanere danneggiati.

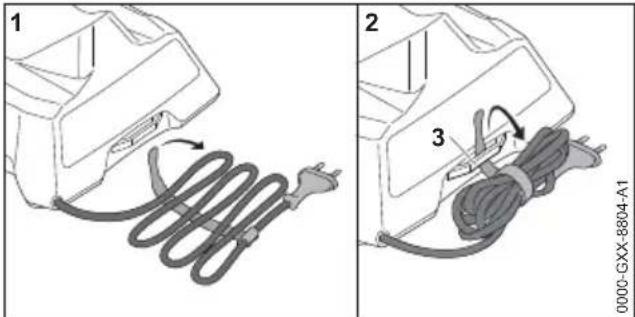

- Avvolgere il cavo di collegamento e fissarlo al caricabatteria.
4.11 Conservazione
4.11.1 Aspiratore manuale
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dell'aspiratore manuale. Sussiste il pericolo per i bambini di ferirsi gravemente.
▶ Estrarre la batteria.
- Conservare l'aspiratore manuale fuori dalla portata dei bambini.
■ I contatti elettrici sull'aspiratore manuale e i componenti metallici possono subire corrosione in caso di umidità. L'aspiratore manuale può essere danneggiato.
▶ Estrarre la batteria.
- Conservare l'aspiratore manuale in luogo pulito e asciutto.
4.11.2 Batteria
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. I bambini possono ferirsi gravemente.
- Conservare la batteria fuori dalla portata dei bambini.
5 Preparare l'aspiratore manuale per l'uso italiano
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può irrime-diabilmente danneggiarsi.
- Conservare la batteria in luogo pulito e asciutto.
- Conservare la batteria in un ambiente chiuso.
- Conservare la batteria separata dall'aspiratore manuale.
Se la batteria viene conservata nel caricabatterie, staccare la spina di rete e conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED accesi con luce verde). - Rispettare l'intervallo di temperatura consigliato per la conservazione della batteria, 18.5.
4.11.3 Caricabatterie
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti da un caricabatteria. I bambini sono esposti al rischio di gravi lesioni o morte.
▶ Staccare la spina di rete.
- Conservare il caricabatterie fuori dalla portata di bambini.
Il caricabatteria non è protetto da tutte le condizioni ambientali. Se il caricabatterie viene esposto a determinate condizioni ambientali, può danneggiarsi.
▶ Staccare la spina di rete.
Se il caricabatterie è caldo, lasciarlo raffreddare.
- Conservare il caricabatteria in luogo pulito e asciutto.
- Conservare il caricabatterie in un ambiente chiuso.
- Rispettare l'intervallo di temperatura consigliato per la conservazione del caricabatterie, 18.5.
Il cavo di collegamento non è destinato a trasportare o ad appendere il caricabatterie. Il cavo di collegamento e il caricabatteria possono rimanere danneggiati.
▶ Prendere il caricabatteria dall'alloggiamento e tenerlo saldamente. Sul caricabatteria è presente un'impugnatura incassata per sollevare il caricabatteria comodamente.
- Appendere il caricabatterie al supporto a parete.
4.12 Pulizia, manutenzione e riparazione
AVVERTENZA
■ Se durante la pulizia, la manutenzione o la riparazione è inserita la batteria, l'aspiratore manuale potrebbe accendersi accidentalmente. Questo può causare lesioni personali e danni materiali.
▶ Estrarre la batteria.
■ I detergenti taglienti, la pulizia con un getto d'acqua o oggetti appuntiti possono danneggiare l'aspiratore manuale, la batteria e il caricatore. Se l'aspiratore manuale, la batteria o il caricabatterie non vengono sottoposti a manutenzione o a pulizia corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Questo può causare gravi lesioni.
▶ Pulire aspiratore manuale, batteria e caricabatteria seguendo scrupolosamente le indicazioni di queste istruzioni per l'uso.
Se l'aspiratore manuale, la batteria e il caricabatteria non vengono sottoposti a manutenzione o a riparazione corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali.
▶ Non manutenere o riparare l'aspiratore manuale, la batteria o il caricatore da soli.
Se l'aspiratore manuale, la batteria o il caricabatteria devono essere sottoposti a manutenzione o riparazione: Rivolgersi ad un rivenditore STIHL.
5 Preparare l'aspiratore manuale per l'uso
5.1 Preparare l'aspiratore manuale per l'uso
Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:
- Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:
- Aspiratore manuale, 4.6.1.
- Batteria, 4.6.2.
- Caricabatteria, 14.6.3.
▶ Controllare la batteria, 10.2.
Caricare completamente la batteria, 6.2.
italiano 6 Carica della batteria e LED
▶ Pulizia dell'aspiratore manuale, 15.1
Controllare gli elementi di comando, 10.1.
Se non è possibile eseguire queste operazioni: Non usare l'aspiratore manuale e rivolgersi ad un rivenditore STIHL.
6 Carica della batteria e LED

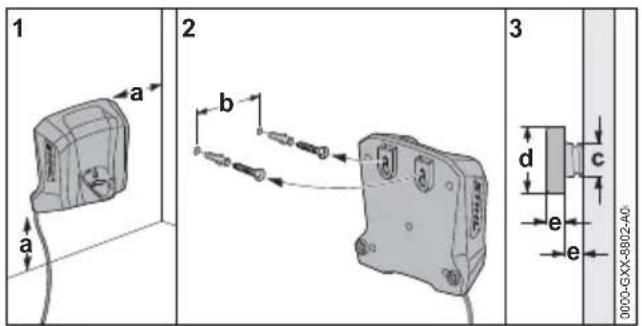

6.1 Montare il caricabatteria ad una parete
Il caricabatteria può essere montato ad una parete.
- Montare il caricabatteria ad una parete in modo da soddisfare le seguenti condizioni:
- si usi materiale di fissaggio adatto.
– Il caricabatteria è orizzontale.
Sono rispettate le seguenti misure:
- a = almeno 100 mm
- b = 54 mm
- c = 4,5 mm
- d = 9 mm
- e = 2,5 mm
6.2 Caricare la batteria
Il tempo di carica dipende da diverse condizioni, ad esempio dalla temperatura della batteria o dalla temperatura ambiente. Per un rendimento ottimale, rispettare l'intervallo di temperatura raccomandato, 18.6. Il tempo di carica effettivo può differire dal tempo di carica indicato. Il tempo di carica è indicato in www.stihl.com/charging-times.
Se si inserisce la spina in una presa e la batteria viene impiegata nella stazione di carica, la carica avviene automaticamente. Quando la batteria è completamente carica, il carica-
Durante il processo di carica la batteria e il caricabatterie si scaldano.
- Inserire la spina di rete (5) in una presa acces-sibile (6).
Il caricabatterie (2) esegue un autotest. Il LED (3) si accende per ca. 1 secondo con luce verde e per ca. 1 secondo con luce rossa.
▶ Posare il cavo di collegamento (4).
▶ Inserire la batteria (1) nelle guide del caricabatteria (2) e spingerla fino all'arresto. Il LED (3) si accende o lampeggia con luce verde. La batteria (2) è in fase di carica.
Se il LED (3) non si accende più: La batteria (1) è completamente carica e può essere tolta dal caricabatteria (2).
Se il caricabatteria (2) non viene più usato: Scollegare la spina di rete (5) dalla presa (6).
6.3 Visualizzazione dello stato di carica
▶ Inserire la batteria.
▶ Premere il pulsante (1).
I LED si accendono con luce verde fissa per ca. 5 secondi e indicano lo stato di carica.
Se il LED destro verde lampeggia: Caricare la batteria.
6.4 LED sull'aspiratore manuale
I LED indicano il livello di carica della batteria o le anomalie. I LED possono accendersi o lampeggiare con luce verde o rossa.
7 Montare l'aspiratore manuale italiano
Se i LED lampeggiano o rimangono accesi con luce verde, viene indicato il livello di carica.
Se i LED lampeggiano o rimangono accesi con luce rossa, rimediare ai guasti, 17.1. Nell'aspiratore manuale o nella batteria è presente un guasto.
6.5 LED sul caricabatteria
Il LED mostra lo stato del caricabatteria o i guasti. Il LED può essere verde o rosso, lampeggiante o a luce fissa.
Se il LED ha luce verde fissa o lampeggiante, significa che la batteria è in carica.
Se il LED ha luce rossa fissa o lampeggiante: Eliminare i guasti, 17. Nel caricabatteria o nella batteria è presente un guasto.
7 Montare l'aspiratore manuale
7.1 Montare gli accessori
- Assemblare gli accessori e attaccarli all'ugello. Smontare e attaccare l'attacco della spazzola
Rimuovere l'attacco della spazzola:
- Premere e tenere premuta la leva di arresto (1).
▶ Rimuovere l'attacco della spazzola (2).
Attaccare l'attacco della spazzola:
- Spingere l'attacco della spazzola (1) nelle guide dell'ugello di aspirazione fino all'arresto. L'attacco della spazzola si innesta in modo udibile.
8 Inserire e togliere la batteria
8.1 Inserire la batteria
- Premere la batteria (1) fino al riscontro nel vano batteria (2). La batteria (1) scatta con un clic.
8.2 Estrarre la batteria
▶ Premere i due ganci di arresto (1). La batteria (2) è sbloccata e può essere estratta.
9 Accensione e spegnimento dell'aspiratore manuale
9.1 Accendere l'aspiratore manuale
- Tenere l'aspiratore manuale per la maniglia di comando con una mano in modo che il pollice racchiuda la maniglia di comando.
- Premere e tenere premuta la leva di comando (1) con l'indice. L'aspiratore manuale accelera e il materiale viene aspirato.
9.2 Disinserimento dell'aspiratore manuale
▶ Rilasciare la leva di comando.
Il materiale non viene più aspirato.
Se il materiale continua ad essere aspirato, estrarre la batteria e rivolgersi a un rivenditore STIHL.
L'aspiratore manuale è difettoso.
10 Controllare l'aspiratore manuale e la batteria
10.1 Controllare gli elementi di comando
Leva di comando
▶ Estrarre la batteria.
▶ Premere la leva di comando.
Se la leva di comando è difficile da muovere o non ritorna nella posizione di partenza: Non usare l'aspiratore manuale e rivolgersi ad un rivenditore STIHL.
La leva di comando è difettosa.
Accendere l'aspiratore manuale
▶ Inserire la batteria.
- Premere a fondo e tenere premuta la leva di comando.
Il materiale viene aspirato.
Se lampeggiano 3 LED rossi: Togliere la batteria e rivolgersi ad un rivenditore STIHL.
C'è un malfunzionamento nell'aspiratore manuale.
▶ Rilasciare la leva di comando.
Il materiale non viene più aspirato.
Se il materiale continua ad essere aspirato, estrarre la batteria e rivolgersi a un rivenditore STIHL.
L'aspiratore manuale è difettoso.
10.2 Controllare la batteria
▶ Inserire la batteria.
▶ Premere il tasto sull'aspiratore manuale.
I LED si accendono o lampeggiano.
Se i LED non si accendono o lampeggiano: Non usare l'aspiratore manuale e rivolgersi ad un rivenditore STIHL.
Nell'aspiratore manuale o nella batteria è presente un guasto.
11 Lavorare con l'aspiratore manuale
11.1 Tenuta e guida dell'aspiratore manuale
- Tenere l'aspiratore manuale e guidarlo con una mano sull'impugnatura di comando (1), in modo che il pollice stringa l'impugnatura di comando.
11.2 Aspirare polvere e sporcizia
- Accendere l'aspiratore manuale.
- Tenere l'aspiratore manuale con una mano sulla maniglia di comando e aspirare direttamente o con un accessorio collegato.
Per un rendimento ottimale, rispettare l'intervallo di temperatura raccomandato, 18.6.
11.3 Attivare e disattivare il gas di bloccaggio
- Accendere l'aspiratore manuale.
▶ Premere il tasto del gas di bloccaggio (2). La potenza di aspirazione è bloccata. La leva di comando può essere rilasciata.
Per disattivare il gas di bloccaggio: Premere la leva del cambio (1).
12 Dopo il lavoro
12.1 Dopo il lavoro
- Spegnere l'aspiratore manuale ed estrarre la batteria.
Se l'aspiratore manuale è bagnata, lasciarla asciugare.
▶ Se la batteria è bagnata, lasciarla asciugare.
13 Trasporto italiano
▶ Pulizia dell'aspiratore manuale.
▶ Pulire la batteria.
12.2 Svuotare il serbatoio
- Spegnere l'aspiratore manuale ed estrarre la batteria.
- Premere la leva di bloccaggio (1) e rimuovere il contenitore (2).
- Svuotare il contenitore e smaltire il contenuto secondo le norme.
- Posizionare il contenitore (2) in modo che le alette di bloccaggio (3) si inseriscano nelle cavità (4).
▶ Chiudere il contenitore (2). Il contenitore (2) si innesta in modo udibile.
13 Trasporto
13.1 Trasporto dell'aspiratore manuale
- Spegnere l'aspiratore manuale ed estrarre la batteria.
Portare l'aspiratore manuale
- Trasportare l'aspiratore manuale con una mano sull'impugnatura di comando.
Trasportare l'aspiratore manuale in un veicolo
- Trasportare l'aspiratore manuale nella borsa in dotazione.
▶ Fissare la borsa in modo tale da evitare che la borsa si ribalti o che possa muoversi.
13.2 Trasporto della batteria
- Spegnere l'aspiratore manuale ed estrarre la batteria.
- Accertarsi che la batteria sia in condizioni di sicurezza.
- Imballare la batteria nella borsa in dotazione.
Se nella dotazione non è inclusa la borsa, sistemare la batteria nell'imballaggio in modo che non possa muoversi.
▶ Fissare l'imballaggio in modo da evitare che si muova.
La batteria è soggetta ai requisiti per il trasporto di sostanze pericolose. La batteria è classificata come UN 3480 (batterie agli ioni di litio) ed è
stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3.
Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets.
13.3 Trasportare il caricabatteria
▶ Staccare la spina di rete dalla presa.
▶ Estrarre la batteria.
- Avvolgere il cavo di collegamento e fissarlo al caricabatteria.
Se il caricabatteria viene trasportato in un veicolo:
- trasportare il caricabatteria nella borsa in dotazione.
▶ Fissare la borsa in modo tale da evitare che la borsa si ribalti o che possa muoversi.
Se non c'è la borsa in dotazione: Fissare il caricabatteria in modo da evitare che il caricabatteria si ribalti o che si muova.
14 Conservazione
14.1 Conservazione dell'aspiratore manuale
▶ Spegnere l'aspiratore manuale ed estrarre la batteria.
- Conservare l'aspiratore manuale in modo tale da soddisfare le seguenti condizioni:
- L'aspiratore manuale è fuori dalla portata dei bambini.
- L'aspiratore manuale è pulita e asciutta.
14.2 Conservazione della batteria
STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40 % e il 60 % (2 LED con luce verde fissa).
- Conservare la batteria in modo tale da soddisfare le seguenti condizioni:
- La batteria è fuori dalla portata dei bambini.
- La batteria è pulita e asciutta.
- La batteria è in un luogo chiuso.
- La batteria è scollegata dall'aspiratore manuale.
- Se la batteria viene conservata nel caricabatterie, staccare la spina di rete e conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED accesi con luce verde).
- La batteria non è conservata al di fuori dell'intervallo di temperatura consigliato, 18.5.
AVVISO
Se non viene conservata come descritto in queste istruzioni d'uso, la batteria potrebbe subire una scarica profonda e danneggiarsi irreparabilmente.
- Caricare una batteria scarica prima di riporla. STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED con luce verde fissa).
- Conservare la batteria separata dall'aspiratore manuale.
14.3 Conservazione del caricabatterie
▶ Staccare la spina di rete dalla presa.
- Avvolgere il cavo di collegamento e fissarlo al caricabatterie.
- Conservare il caricabatterie in modo da soddisfare le seguenti condizioni:
- Il caricabatteria è fuori dalla portata dei bambini.
- Il caricabatteria è pulito e asciutto.
– Il caricabatterie è in un luogo chiuso. - Il caricabatterie non è collegato al cavo o fissato al supporto (3) per il cavo di collegamento.
- Il caricabatterie non è conservato al di fuori dell'intervallo di temperatura consigliato, 18.5.
15 Pulizia
15.1 Pulizia dell'aspiratore manuale e degli accessori
- Spegnere l'aspiratore manuale ed estrarre la batteria.
- Pulire l'aspiratore manuale e gli accessori con un panno umido.
- Pulire le aperture di aerazione con un pennello.
15.2 Pulizia del filtro
- Spegnere l'aspiratore manuale ed estrarre la batteria.
▶ Rimuovere il contenitore.
- Girare il cestello del filtro (1) in senso antiorario e rimuoverlo.
▶ Rimuovere il filtro di carta (2). - Rimuovere lo sporco grossolano dall'esterno del filtro di carta (2).
▶ Togliere il filtro di carta (2).
▶ Togliere il cestello del filtro (1).
▶ Sciacquare il cestello del filtro (1) sotto l'acqua corrente e lasciarlo asciugare all'aria.
▶ Inserire il filtro di carta (2) nel cestello del filtro (1).
▶ Montare il cestello del filtro (1) e girare in senso orario fino a quando non si innesta.
15.3 Pulizia della batteria
▶ Pulire la batteria con un panno umido.
15.4 Pulizia del caricabatteria
▶ Scollegare la spina di rete dalla presa.
▶ Pulire il caricabatterie con un panno umido.
▶ Pulire i contatti elettrici del caricabatterie con un pennello o una spazzola morbida.
16 Riparazione
16.1 Riparazione dell'aspiratore manuale, batteria e caricabat- teria
L'utente non può riparare da solo l'aspiratore manuale, la batteria e il caricatore.
▶ In caso di danni, non usare l'aspiratore manuale e rivolgersi a un rivenditore STIHL.
Se la batteria è difettosa o danneggiata: Sostituire la batteria.
Se il caricabatteria è difettoso o danneggiato: Sostituire il caricabatteria.
Se il cavo di collegamento è difettoso o danneggiato: Non usare il caricabatteria e fare sostituire il cavo da un rivenditore STIHL.
17 Eliminazione dei guasti
17.1 Rimediare ai guasti dell'aspiratore manuale o della batteria
| Anomalia LED sull'aspiratore manuale | Causa Rimedio | ||
| L'aspiratore manuale non si avvia all'inserimento. | 1 LED verde lampeggia. | Il livello di carica della batteria è troppo basso. | ► Caricare la batteria. |
| 1 LED si illu-mina in rosso. | La batteria è troppo calda o troppo fredda. | ► Estrarre la batteria.► Lasciare raffreddare o riscaldare la batteria. | |
| 3 LED lampeg-giano in rosso. | C'è un malfunziona-mento nell'aspiratore manuale. | ► Estrarre e inserire di nuovo la batteria.► Accendere l'aspiratore manuale.► Se i 3 LED rossi continuano a lampeggi-are, non usare l'aspiratore manuale e rivolgersi a un rivenditore STIHL. | |
| 3 LED rossi si illuminano. | L'aspiratore manuale è troppo calda. | ► Estrarre la batteria.► Lasciare raffreddare l'aspiratore manuale. | |
| 4 LED con luce rossa lampeggi-ante. | Guasto alla batteria. ► | Estrarre la batteria.► Pulire i contatti elettrici nel vano batteria.► Inserire la batteria.► Accendere l'aspiratore manuale.► Se i 4 LED rossi continuano a lampeggi-are, non usare la batteria e rivolgersi a un rivenditore STIHL. | |
| Il collegamento elettrico tra aspiratore manuale e batteria è interrotto. | ► Estrarre la batteria.► Pulire i contatti elettrici nel vano batteria.► Inserire la batteria. | ||
| L'aspiratore manuale o la batteria sono umidi. | ► Lasciare asciugare l'aspiratore manuale/la batteria. | ||
| 3 LED rossi si illuminano. | L'aspiratore manuale è troppo calda. | ► Estrarre la batteria.► Lasciare raffreddare l'aspiratore manuale. | |
| È presente un guasto elettrico. | ► Estrarre e inserire di nuovo la batteria.► Accendere l'aspiratore manuale. | ||
| La potenza di aspirazione dell'aspiratore manuale dimi-nuisce. | 1 LED verde lampeggia. | Il livello di carica della batteria è troppo basso. | ► Caricare la batteria. |
| Il serbatoio è vuoto. ► | Estrarre la batteria.► Svuotare il serbatoio.► Pulizia dell'aspiratore manuale. | ||
| Il tempo di esercizio dell'aspiratore manuale è troppo breve. | La batteria non è completamente carica. | ► Caricare completamente la batteria. | |
| La durata operativa della batteria è stata superata. | ► Sostituire la batteria. | ||
17.2 Eliminazione dei guasti del caricabatterie
| Anomalia LED sul carica-batteria | caica-batteria | Causa Rimedio | |
| La batteria non si carica. | Il LED si accende con luce rossa fissa. | La batteria è troppo calda o troppo fredda. | ► Lasciare inserita la batteria nel caricabatterie.La procedura di carica si avvia automaticamente non appena si raggiunge l'in-tervallo di temperatura ammesso. |
| Il LED lampeg-gia con luce rossa. | Il collegamento elettrico tra caricabatterie e batteria è interrotto. | ► Estrarre la batteria.► Pulire i contatti elettrici sul caricabatteria.► Inserire la batteria. | |
| Guasto al caricabatte-rie. | ► Non usare il caricabatteria e rivolgersi ad un rivenditore STIHL. | ||
| Guasto alla batteria. ► | Non usare la batteria e rivolgersi ad un rivenditore STIHL. | ||
| Il caricabatterie non esegue autotest. | Il LED non si accende per ca. 1 secondo con luce verde e per ca. 1 secondo con luce rossa. | Il collegamento elettrico al caricabatterie è stato brevemente interrotto. | ► Staccare la spina di rete dalla presa.► Attendere 1 minuto.► Inserire la spina nella presa. |
18 Dati tecnici
18.1 Aspiratore manuale STIHL SEA 20.0
– Batteria ammessa: STIHL AS
– Peso senza batteria: 1,1 kg
- Flusso d'aria massimo: 1026 l/min
- Depressione massima: 80 mbar Dimensioni
– Lunghezza: 465 mm
– Larghezza: 113 mm
- Altezza: 187 mm
- Diametro interno Tubo di aspirazione: 29°mm
- Capacità massima del serbatoio: 0,75 l
Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life.
18.2 Batteria STIHL AS
- Tecnologia della batteria: Ioni di litio
- Tensione: 10,8 V
- Capacità in Ah: v. targhetta dati tecnici
- Capacità di energia in Wh: v. targhetta dati tecnici
- Peso in kg: v. targhetta dati tecnici
18.3 Caricabatteria STIHL AL 1
– Tensione nominale: v. targhetta dati tecnici
- Frequenza: v. targhetta dati tecnici
- Potenza nominale: v. targhetta dati tecnici
- Corrente di carica: v. targhetta dati tecnici
- Massimo contenuto energetico della batteria
STIHL AS ammessa: 12,5 Ah
I tempi di carica sono indicati in www.stihl.com/charging-times.
18.4 Cavi di prolunga
Se si usa un cavo di prolunga, i fili dello stesso devono avere almeno le seguenti sezioni, in funzione della lunghezza del cavo:
Se la tensione nominale sulla targhetta dati tecnici è compresa tra 220 V e 240 V:
- Lunghezza del cavo fino a 20 m: AWG 15 / 1,5 mm ^2
- Lunghezza del cavo da 20 m fino a 50 m: AWG 13 / 2,5 mm ^2
Se la tensione nominale sulla targhetta dati tecnici è compresa tra 100 V e 127 V:
- Lunghezza del cavo fino a 10 m: AWG 14 / 2,0 mm ^2
– Lunghezza del cavo da 10 m fino a 30 m: AWG 12 / 3,5 mm²
18.5 Limiti di temperatura
AVVERTENZA
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incendiarsi o esplodere. Questo può causare lesioni personali e danni materiali.
▶ Non caricare la batteria a temperature inferiori a - 20 °C o superiori a + 50 °C.
▶ Non utilizzare l'aspiratore manuale, la batteria o il caricatore a temperature inferiori a - 20 °C o superiori a + 50 °C.
Non conservare l'aspiratore manuale, la batteria o il caricatore a temperature inferiori a - 20 °C o superiori a + 70 °C.
18.6 Gamme di temperatura racco- mandate
Per una prestazione ottimale dell'aspiratore manuale, delle batterie e del caricatore, osservare i seguenti intervalli di temperatura:
- Carica: da + 5 °C a + 40 °C
- Impiego: - 10 °C a + 40 °C
- Conservazione: - 20 °C a + 50 °C
Se la batteria viene caricata, usata o conservata al di fuori degli intervalli di temperatura racco-mandati, le prestazioni possono essere ridotte.
18.7 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
19 Ricambi e accessori
19.1 Ricambi e accessori
STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
20 Smaltimento
20.1 Smaltire l'aspiratore manuale, la batteria e il caricatore
Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.
Uno smaltimento scorretto può nuocere alla salute e all'ambiente.
- Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il rici-claggio.
▶ Non smaltire con i rifiuti domestici.
21 Informazioni sul prodotto
21.1 Aspirator manuale STIHL SEA 20.0
- Dispositivo: Aspiratore manuale
- Marchio di fabbrica: STIHL
- Tipo: SEA 20.0
- Numero di serie: SA03
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sull'aspiratore manuale.
Inhoudsopgave
- Inhaltsverzeichnis
- Premessa
- Informazioni sulle presenti Istruzioni d'uso
- Contrassegno delle avvertenze nel testo
- AVVERTENZA
- AVVISO
- Simboli nel testo
- Sommario
- Aspiratore manuale, batteria e caricabatteria
- Accessori
- Avvertenze di sicurezza italiano
- Ugello per fughe
- Flessibile di aspirazione
- Tubo di prolunga
- Simboli
- Avvertenze di sicurezza
- Simboli di avvertimento
- Uso conforme
- Requisiti per l'utente
- Abbigliamento ed equipaggiamento
- Zona di lavoro e area circo- stante
- Zona di lavoro e area circostante
- Batteria
- Caricabatterie
- Condizioni di sicurezza
- Condizioni di sicurezza
- Batteria
- Caricabatteria
- Lavoro
- Carica
- Collegamento elettrico
- PERICOLO
- Trasporto
- Aspiratore manuale
- Batteria
- Caricabatteria
- Conservazione
- Aspiratore manuale
- Batteria
- Caricabatterie
- Pulizia, manutenzione e riparazione
- Preparare l'aspiratore manuale per l'uso
- Preparare l'aspiratore manuale per l'uso
- Carica della batteria e LED
- Montare il caricabatteria ad una parete
- Caricare la batteria
- Visualizzazione dello stato di carica
- LED sull'aspiratore manuale
- Montare l'aspiratore manuale italiano
- LED sul caricabatteria
- Montare l'aspiratore manuale
- Montare gli accessori
- Inserire e togliere la batteria
- Inserire la batteria
- Estrarre la batteria
- Accensione e spegnimento dell'aspiratore manuale
- Accendere l'aspiratore manuale
- Disinserimento dell'aspiratore manuale
- Controllare l'aspiratore manuale e la batteria
- Controllare gli elementi di comando
- Leva di comando
- Accendere l'aspiratore manuale
- Controllare la batteria
- Lavorare con l'aspiratore manuale
- Tenuta e guida dell'aspiratore manuale
- Aspirare polvere e sporcizia
- Attivare e disattivare il gas di bloccaggio
- Dopo il lavoro
- Dopo il lavoro
- Trasporto italiano
- Svuotare il serbatoio
- Trasporto
- Trasporto dell'aspiratore manuale
- Portare l'aspiratore manuale
- Trasportare l'aspiratore manuale in un veicolo
- Trasporto della batteria
- Trasportare il caricabatteria
- Conservazione
- Conservazione dell'aspiratore manuale
- Conservazione della batteria
- Conservazione del caricabatterie
- Pulizia
- Pulizia dell'aspiratore manuale e degli accessori
- Pulizia del filtro
- Pulizia della batteria
- Pulizia del caricabatteria
- Riparazione
- Riparazione dell'aspiratore manuale, batteria e caricabat- teria
- Eliminazione dei guasti
- Eliminazione dei guasti del caricabatterie
- Dati tecnici
- Aspiratore manuale STIHL SEA 20.0
- Batteria STIHL AS
- Caricabatteria STIHL AL 1
- Cavi di prolunga
- Limiti di temperatura
- Gamme di temperatura racco- mandate
- REACH
- Ricambi e accessori
- Ricambi e accessori
- Smaltimento
- Smaltire l'aspiratore manuale, la batteria e il caricatore
- Informazioni sul prodotto
- Aspirator manuale STIHL SEA 20.0
- Inhoudsopgave
Marca : STIHL
Modello : SEA 20.0
Categoria : Aspirapolvere
