GEBRUIKSAANWIJZING BGE 81 STIHL

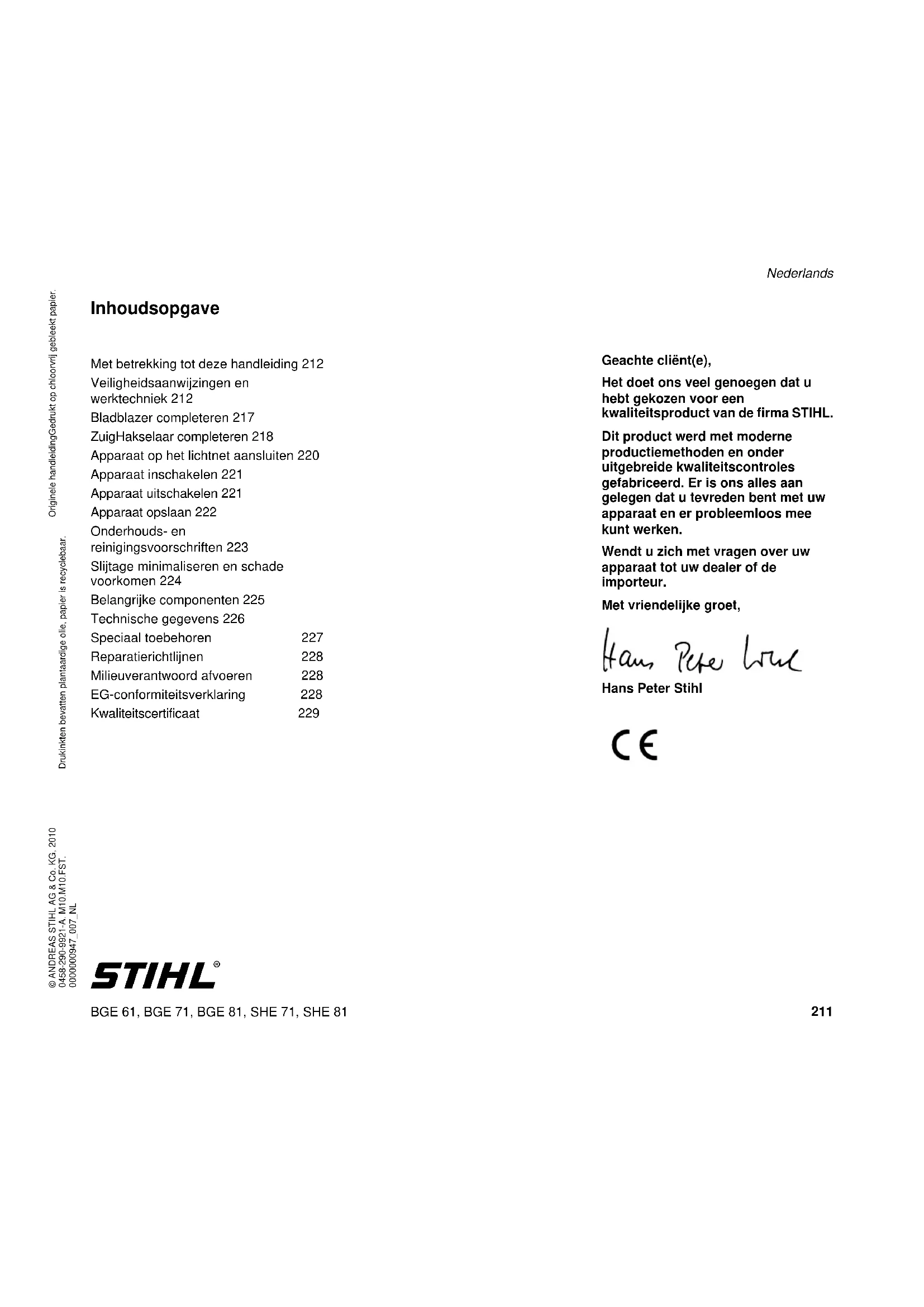

Met betrekking tot deze handleiding 212

Veiligheidsaanwijzingen en werktechniek 212

Bladblazer completeren 217

ZuigHakselaar completeren 218

Apparaat op het lichtnet aansluiten 220

Apparaat inschakelen 221

Apparaat uitschakelen 221

Apparaat opslaan 222

Onderhouds- en

reinigingsvoorschriften 223

Slijtage minimaliseren en schade voorkomen 224

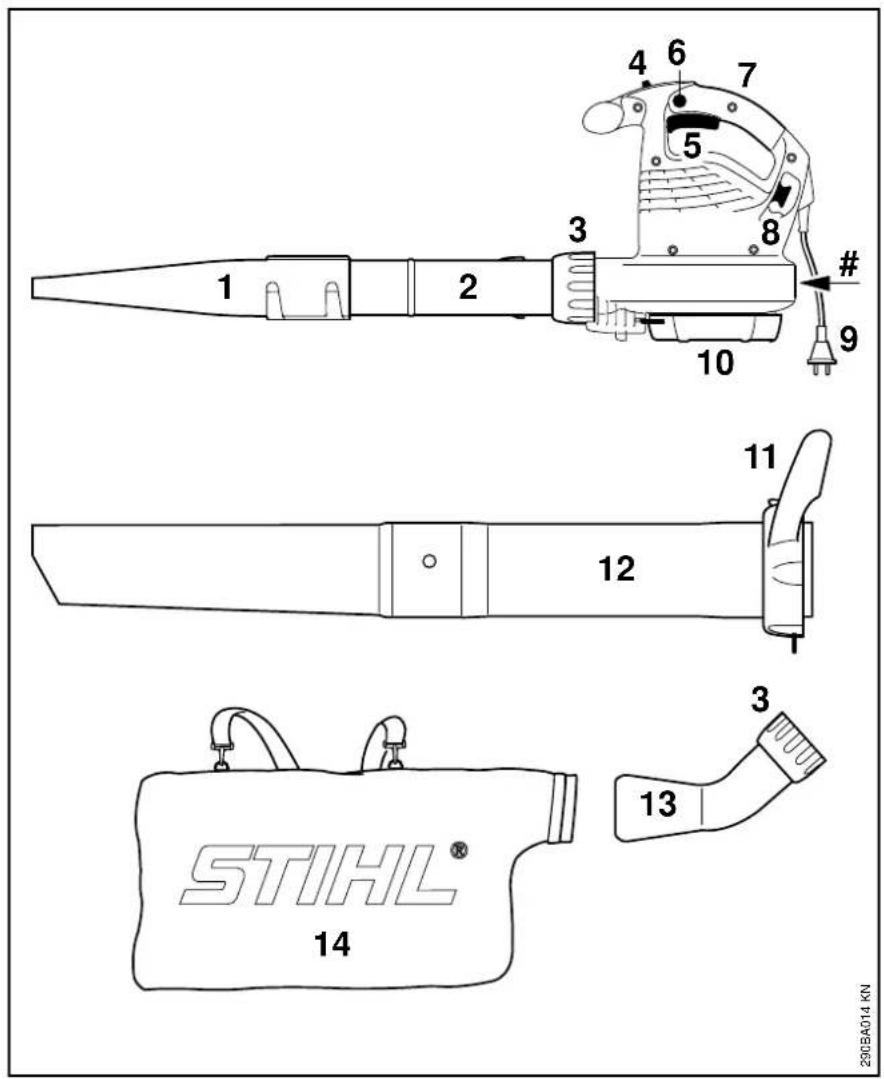

Belangrijke componenten 225

Speciaal toebehoren 227

Reparatierichtlijnen 228

Milieuverantwoord afvoeren 228

EG-conformiteitsverklaring 228

Kwaliteitscertificaat 229

Geachte cliënt(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met uw apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Han Pete Hong

Hans Peter Stihl

CE

STIHL®

Met betrekking tot deze handleiding

Symbolen

Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Codering van tekstblokken

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Er zijn extra veiligheidsmaatregelen nodig bij het werken met dit apparaat. De stroomaansluiting levert extra gevaar op.

De gehele handleiding voor de eerste ingebruik-neming aandachtig doorlezen en voor later gebruik goed opbergen. Het niet in acht nemen van de handleiding kan levensgevaarlijk zijn.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus.

Minderjarigen mogen niet met het apparaat werken – behalve jongeren boven de 16 jaar die onder toezicht leren met het apparaat te werken.

Kinderen, huisdieren en toeschouwers op afstand houden.

Als het apparaat niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben, de netkabel uit de contactdoos trekken.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de handleiding meegeven.

Het gebruik van geluid producerende apparaten kan door nationale alsook plaatselijke, lokale voorschriften tijdelijk worden beperkt.

Niet geschikte verlengkabels kunnen gevaarlijk zijn. Bij gebruik in de open lucht alleen verlengkabels gebruiken die hiervoor zijn vrijgegeven en overeenkomstig zijn gecodeerd en waarvan de kabeldoorsnede voldoende is voor het afgenomen vermogen.

Netstekers, netkabels en verlengkabels alsmede elektrische stekerverbindingen nooit met natte handen vastpakken.

Voor het begin van de werkzaamheden controleren of het apparaat in goede staat verkeert. Vooral op de netkabel, de netsteker en de veiligheidsinrichtingen letten.

Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren.

Voor alle werkzaamheden aan het apparaat: de netsteker uit de contactdoos trekken.

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal kunnen onderdelen van het apparaat worden beschadigd.

Het apparaat niet met water afspuiten.

Toebehoren en onderdelen

Alleen die onderdelen of toebehoren monteren die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen contact opnemen met een geautoriseerde dealer. Alleen hoogwaardige onderdelen of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat.

STIHL adviseert originele STIHL onderdelen en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt is STIHL niet aansprakelijk.

Lichamelijke gesteldheid

Wie met het apparaat werkt moet goed uitgerust, gezond zijn en een goede lichamelijke conditie hebben.

Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met een motorapparaat mogelijk is.

Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het apparaat worden gewerkt.

Toepassingen

Met de bladblazer kunnen bladeren, gras, papier en dergelijke, bijv. in parken, sportstadions, op parkeerplaatsen of inritten, bij elkaar worden 'geveegd'.

De ZuigHakselaar is bovendien geconstrueerd voor het opzuigen van droog bladafval en ander licht, los en niet-brandbaar afval.

Geen voor de gezondheid schadelijke materialen wegblazen of opzuigen.

Het apparaat niet in een afgesloten ruimte gebruiken.

Het gebruik van het apparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of defecten aan het apparaat. Geen wijzigingen aan het product aanbrengen – ook dit kan leiden tot ongelukken of schade aan het apparaat.

Gebruiksvoorwaarden

Bij natte weersomstandigheden of sneeuw niet met het apparaat werken.

Kleding en uitrusting

De voorgeschreven kleding en uitrusting dragen.

De kleding moet doelmatig zijn en mag tijdens het werk niet hinderen. Nauwsluitende kleding, combipak, geen stofjas.

Geen kleding, sjaal, das, sieraden dragen die in de luchtaanzuigopening kunnen worden getrokken. Lang haar in een paar- denstaart dragen en vastzetten (hoofddoek, muts, helm enz.).

Stevige schoenen met stroeve, slipvrije zolen dragen.

Veiligheidsbril en "per- soonlijke" gehoorbescherming dra- gen – bijv. oorkappen.

STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting.

Voor de werkzaamheden

Apparaat controleren

Het apparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

• De schakelaar/schakelhendel moet gemakkelijk in stand STOP, resp. 0 kunnen worden geplaatst
• De schakelaar/schakelhendel moet in stand STOP, resp. 0 staan
• De blaasinrichting moet volgens voorschrift zijn gemonteerd

Nederlands

• Voor een veilige bediening moeten de handgrepen schoon en droog, alsmede vrij van olie en vuil zijn
• De staat van het schoepenwiel en het blaasventilatorhuis controleren
• zie "Gebruik"

Slijtage aan het blaasventilatorhuis (scheurtjes, breuken) kan tot letsel leiden door naar buiten toe weggeslingerde voorwerpen. Bij beschadigingen aan het blaasventilatorhuis contact opnemen met een geautoriseerde dealer – STIHL adviseert de STIHL dealer

Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

Elektrische aansluiting

Kans op stroomschokken voorkomen:

• De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet
• De netkabel, de netsteker en de verlengkabel op beschadigingen controleren. Beschadigde kabels, contrastekers en stekers of netkabels die niet aan de voorschriften voldoen mogen niet worden gebruikt
• Elektrische aansluiting alleen op de volgens voorschrift geïnstalleerde contactdoos
• Isolatie van de net- en verlengkabel, steker en contrasteker in goede staat

De net- en verlengkabel correct neerleggen:

• Op de minimale doorsnede van de afzonderlijke aders letten - zie "Apparaat elektrisch aansluiten"
• De netkabel zo neerleggen en markeren, dat deze niet kan worden beschadigd en er niemand in gevaar kan worden gebracht - kans op struikelen!
• De steker en de contrasteker van de verlengkabel moeten spatwaterdicht zijn en zo worden neergelegd dat deze niet met water in aanraking kunnen komen - de steker en de contrasteker van de verlengkabel mogen niet in het water liggen
  – Niet langs randen, punten of scherpe voorwerpen laten schuren
  – Niet in deur- of raamsponningen inklemmen
• Bij in elkaar gedraaide kabels - de netsteker uit de contactdoos trekken en de kabels uit de knoop halen
• De kabelhaspel altijd geheel afwikkelen, om brandgevaar door oververhitting te voorkomen

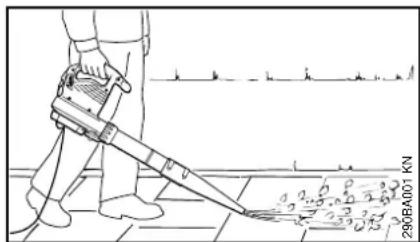

Als bladblazer gebruiken

De bladblazer is geconstrueerd voor eenhandsbediening. Het apparaat kan door de gebruiker met de rechter- of linkerhand aan de bedieningshandgreep worden gedragen.

Het apparaat altijd stevig vasthouden.

Alleen stapsgewijs voorwaarts werken – de luchtuitstroomopening van de blaaspijp altijd in het oog houden – niet achteruit lopen – kans op struikelen!

Het apparaat alleen met een compleet gemonteerde blaaspijp in gebruik nemen – kans op letsel!

De ronde blaasmond is vooral geschikt bij gebruik in oneffen terrein (bijv. grasvelden en gazons).

De platte blaasmond (met het apparaat meegeleverd of als speciaal toebehoren leverbaar) levert een vlakke luchtstroom, die gericht en gecontroleerd kan worden gebruikt, vooral voor het schoonvegen van egale vlakken die zijn bedekt met houtspanen, blad, afgemaaid gras of iets dergelijks.

Zuigmechanisme gebruiken

Zie de aanbouwrichtlijnen in het betreffende hoofdstuk van deze handleiding.

De ZuigHakselaar is ontworpen voor tweehandsbediening. Het apparaat moet door de gebruiker met de rechterhand op de bedieningshandgreep en met de linkerhand op de greep van de wartelmoer worden gedragen.

De draagriem van de opvangzak over de rechterschouder hangen – niet kruislings dragen, zodat in geval van nood het apparaat samen met de opvangzak snel van het lichaam kan worden genomen.

Het apparaat alleen met compleet gemonteerde zuigpijp en gemonteerde, gesloten opvangzak gebruiken – kans op letsel!

Bij het opzuigen van schurende materialen (bijv. split, steen enz.) worden het schoepenwiel en het blaasventilatorhuis blootgesteld aan zeer sterke slijtage. Deze slijtage openbaart zich door een sterk teruglopende zuigcapaciteit. In dit geval contact opnemen met een geautoriseerde dealer. STIHL adviseert de STIHL dealer.

Pas op bij het opzuigen van nat bladafval – de ventilator en het kniestuk kunnen verstopt raken.

Geen hete of brandende materialen (bijv. hete as, gloeiende sigaretten) opzuigen – kans op letsel door brand!

Nooit ontbrandbare vloeistoffen (bijv. benzine) of in brandbare vloeistoffen gedrenkte materialen opzuigen – kans op dodelijk letsel

Voor het losmaken van het beschermrooster de motor afzetten. Het beschermrooster moet altijd zijn gesloten en geborgd, als de zuigpijp niet is gemonteerd – kans op letsel door contact met roterende onderdelen! Bovendien kan er schade aan de motor ontstaan.

Tijdens de werkzaamheden

Bij beschadiging van de netkabel direct de netsteker uit de contactdoos trekken – levensgevaar door elektrische schok!

De netkabel niet beschadigen door eroverheen te rijden, deze af te knellen of eraan te trekken.

De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken.

De netsteker en de netkabel alleen met droge handen vastpakken.

Elektrische apparaten nooit met water afspuiten – kans op kortsluiting!

Bij dreigend gevaar, resp. in geval van nood – de schakelhendel/schakelaar in stand STOP, resp. 0 plaatsen.

Het apparaat wordt slechts door één persoon bediend – geen andere personen in het werkgebied toestaan

Nederlands

Binnen een straal van 5 m mogen zich geen andere personen ophouden – kans op letsel door wegge-slingerde voorwerpen!

Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhouden – kans op materiële schade!

Nooit in de richting van andere personen of dieren blazen – het apparaat kan kleine voorwerpen met hoge snelheid omhoog slingeren – kans op letsel!

Tijdens het blazen en zuighakselen (in open terrein en in de tuin) op huisdieren letten, om deze niet in gevaar te brengen.

Het apparaat nooit onbeheerd laten draaien.

Het apparaat niet in de regen achterlaten.

Wees voorzichtig bij werkzaamheden op hellingen en in oneffen terrein – kans op uitglijden!

Op obstakels letten: afval, boomstronken, wortels, greppels – kans op struikelen!

Niet op een ladder, niet op onstabiele plaatsen werken.

Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt – omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn.

Rustig en met overleg werken – alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen.

Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen – kans op ongelukken!

Niet bij regen en ook niet in een natte of zeer vochtige omgeving met het apparaat werken.

Bij het wegblazen van grote hoeveelheden stofhoudend materiaal kunnen er elektrostatische ladingen ontstaan, die zich onder ongunstige (bijv. zeer droge) omstandigheden plotseling kunnen ontladen.

Bij stofontwikkeling altijd een stofmasker dragen.

Door het opzuigen van niet geschikt materiaal kan het schoepenwiel worden geblokkeerd. Het apparaat direct uitschakelen, de netsteker uit de contactdoos trekken. Pas dan het materiaal waardoor het schoepenwiel is geblokkeerd verwijderen.

Geen voorwerpen via het beschermrooster of de blaasmond in het blaasventilatorhuis schuiven. Door de ventilator kunnen deze met een hoge snelheid naar buiten worden geslingerd – kans op letsel!

Bij merkbare wijzigingen in de motorkarakteristiek (bijv. hoger trillingsniveau) de werkzaamheden onderbreken en de oorzaken voor de wijziging opsporen en opheffen.

Als het apparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, dit voor het opnieuw in gebruik nemen beslist op een bedrijfszekere staat controleren – zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werking van de veiligheidsinrichtingen controleren. Een niet-bedrijfszeker apparaat in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.

Voor het achterlaten van het apparaat: het apparaat uitschakelen – de netsteker uit de contactdoos trekken.

Na de werkzaamheden

De netsteker uit de contactdoos trekken

De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken.

Stof en vuil op het apparaat verwijderen – geen vetoplossende middelen gebruiken.

Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is.

De gebruiksduur wordt verlengd door:

• Bescherming van de handen (warme handschoenen)
• Rustpauzes

De gebruiksduur wordt verkort door:

• Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
  – Lage buitentemperaturen
• De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd.

Onderhoud en reparaties

Voor alle werkzaamheden aan het apparaat: de netsteker uit de contactdoos trekken.

Het apparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties.

Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Werkzaamheden aan het apparaat (bijv. de netkabel vervangen) mogen, om gevaarlijke situaties te voorkomen alleen worden uitgevoerd door geautoriseerde elektriciens.

Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen kunnen het kunststof beschadigen.

De koelluchtsleuven in het motorhuis indien nodig reinigen.

Bladblazer completeren

- De netsteker uit de contactdoos trekken

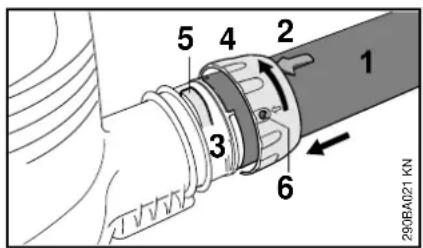

Blaaspijp monteren BGE 61

5 4 2 1 3 6 290BA021 KN

• De uitsparingen met elkaar in lijn brengen. De pijl (2) moet zich aan de bovenzijde van de blaaspijp (1) bevinden
• De blaaspijp (1) tot aan de aanslag in de aansluitmond (3) van het blaasventilatorhuis steken.
• De wartelmoer (4) over de aansluitmond (3) van het blaasventilatorhuis schuiven en in de pijlrichting draaien tot de lip (5) in de boring (6) van de wartelmoer wordt vergrendeld.

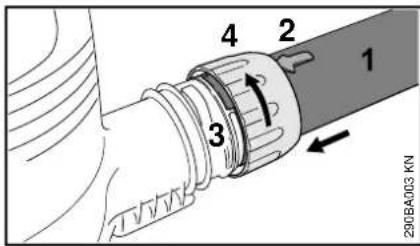

Blaaspijp monteren BGE 71, BGE 81

De bladblazer kan alleen worden ingeschakeld als de blaaspijp correct is gemonteerd. De wartelmoer activeert een schakelaar die het stroomcircuit voor het starten van de motor sluit.

Nederlands

1 2 3 4 290BA003 KN

• De uitsparingen met elkaar in lijn brengen. De pijl (2) moet zich aan de bovenzijde van de blaaspijp (1) bevinden
• De blaaspijp (1) tot aan de aanslag in de aansluitmond (3) van het blaasventilatorhuis steken.
• De wartelmoer (4) over de aansluitmond (3) van het blaasventilatorhuis schuiven en in de pijlrichting tot aan de aanslag draaien. De veiligheidsschakelaar wordt hoorbaar geactiveerd

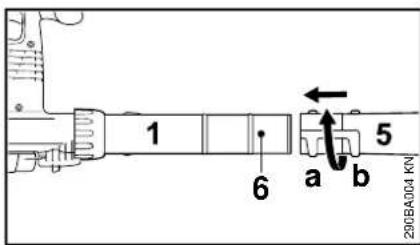

Blaas-/zuigmond monteren

1 6 a b 5 200BA004 KN

- De blaas-/zuigmond (5) in stand (a) (lang) of stand (b) (kort) tot aan de pal (6) op de blaaspijp (1) schuiven en in de pijlrichting vergrendelen

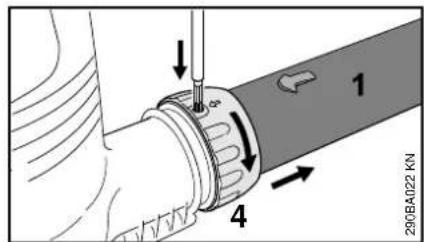

Blaaspijp demonteren BGE 61

1 290BA022 KN 4

●Motor afzetten
- De lip met een hiertoe geschikt gereedschap via de boring in de wartelmoer indrukken
●De wartelmoer (4) tot aan de aanslag in de pijlrichting draaien
●De blaaspijp (1) wegnemen

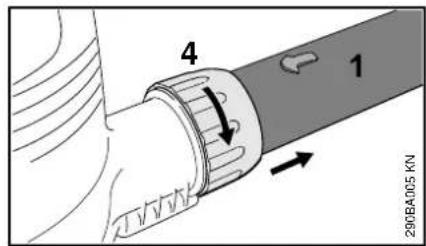

Blaaspijp demonteren BGE 71, BGE 81

4 1 290BA005 KN

●Motor afzetten
●De wartelmoer (4) tot aan de aanslag in de pijlrichting draaien
●De blaaspijp (1) wegnemen

ZuigHakselaar completeren

De ZuigHakselaar kan alleen worden ingeschakeld als het kniestuk en de zuigpijp correct zijn gemonteerd. De wartelmoeren activeren een schakelaar die het stroomcircuit voor het starten van de motor sluit.

- De netsteker uit de contactdoos trekken

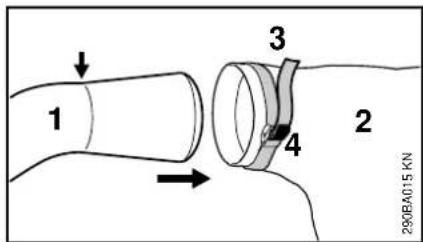

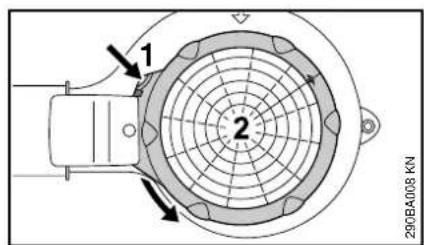

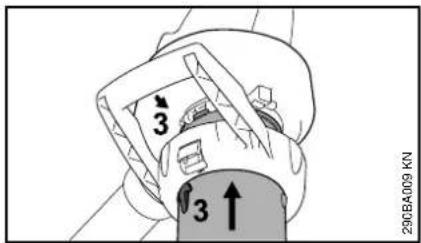

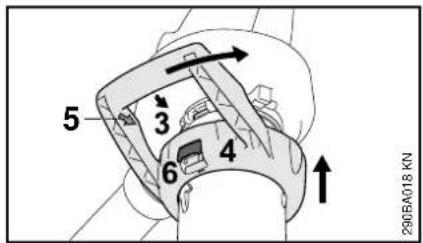

Kniestuk monteren

1 2 3 4 290BA015 KN

●Kniestuk (1) tot aan de markering (pijl) in de opvangzak (2) schuiven
●Band (3) op de opvangzak vasttrekken en de lip (4) naar beneden drukken

De ritssluiting van de opvangzak moet dicht zijn

5 7 6 200BA006 KN

• De uitsparingen met elkaar in lijn brengen
• Het kniestuk (5) tot aan de aanslag in de aansluitmond (6) van het blaasventilatorhuis schuiven
  ●De wartelmoer (7) over de aansluitmond (6) van het blaasventilatorhuis schuiven en in de pijlrichting tot aan de aanslag draaien. De veiligheidsschakelaar wordt hoorbaar geactiveerd

Zuigpijp completeren

295BA080 KN

- De zuigpijp en het zuigpijpverlengstuk aan de hand van de pijlen uitlijnen, in elkaar schuiven en vergrendelen

Zuigpijp monteren

1 2 290BA005 KN

●Motor afzetten
●De lip (1) naar het blaasventilatorhuis drukken en het beschermrooster (2) in de pijlrichting tot aan de aanslag draaien en wegnemen

290BA009 KN

●De pijlen (3) met elkaar in lijn brengen
- De zuigpijp tot aan de aanslag in de aanzuigopening van het blaasventilatorhuis schuiven

5 3 6 4 290BA018 KN

• De wartelmoer (4) over de aanzuigopening van het blaasventilatorhuis schuiven
  ●De pijlen (3) en (5) met elkaar in lijn brengen
• De wartelmoer (4) in de pijlrichting draaien, tot de hendel (6) op het blaasventilatorhuis hoorbaar in de vergrendeling valt

Kniestuk demonteren

1 2 290BA010 KN

●Motor afzetten
●De wartelmoer (1) in de pijlrichting tot aan de aanslag draaien
●Het kniestuk (2) wegnemen

Zuigpijp demonteren

290BA011 KN

●Motor afzetten

- De hendel (1) indrukken en de wartelmoer (2) in de pijlrichting tot aan de aanslag draaien en met de zuigpijp wegnemen

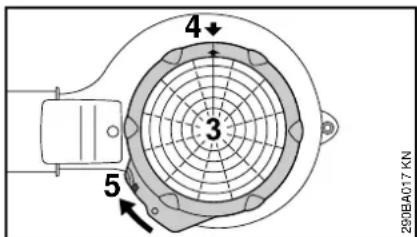

4 3 5 290BA017 KN

• Het beschermrooster (3) op de aanzuigopening van het blaasventilatorhuis plaatsen
  ●De pijlen (4) met elkaar in lijn brengen
• Het beschermrooster (3) in de pijlrichting draaien, tot de lip (5) op het blaasventilatorhuis in de vergrendeling valt

Apparaat op het lichtnet aansluiten

De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet.

De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd – zie "Technische gegevens".

Het apparaat moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30 mA.

De netkabel moet voldoen aan IEC 60364 en aan de nationale voorschriften.

De verlengkabel moet, afhankelijk van de netspanning en de kabellengte, de vermelde minimale doorsnede hebben.

Kabellengte Minimumdiameter

220 V – 240 V:
tot 20 m 1,5 mm	^2
20 m tot 50 m 2,5 mm	^2
100 V – 120 V:
tot 10 m 2,0 mm	^2
10 m tot 30 m 3,5 mm	^2

Trekontlasting

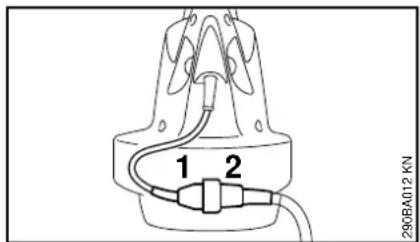

1 2 290BA012 KN

●De netsteker (1) in de contrasteker (2) van de verlengkabel steken

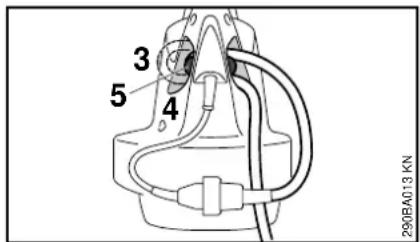

3 5 4 290BA013 KN

●Met de verlengkabel een lus vormen
●De lus (3) door de opening (4) steken
- De lus over de haak (5) geleiden en vasttrekken

Aansluiting op de contactdoos

Voor de aansluiting op het elektriciteitsnet, controleren of het apparaat is uitgeschakeld – zie "Apparaat uitschakelen"

- De steker van de verlengkabel in een volgens de installatievoorschriften aangesloten contactdoos steken

Apparaat inschakelen

• Een veilige en stabiele houding aannemen
  ●Het apparaat in de werkpositie houden

- Schakelaar (1) in stand I of II plaatsen (stand II afhankelijk van de uitrusting)

Bij apparaten met schakelstand I:

I = maximale blaascapaciteit

Bij apparaten met schakelstand I en II:

I = halve blaascapaciteit

II = maximale blaascapaciteit

BGE 81, SHE 81

3 2 200BA007 KN

●De hevel (2) op de bedieningshandgreep indrukken

De blaas- en zuigcapaciteit kan traploos worden geregeld.

Door het indrukken van de blokkeerknop (3) kan de hevel (2) in de maximale blaas- en zuigstand worden vergrendeld.

Apparaat uitschakelen

Bij langere onderbrekingen – de netsteker uit de contactdoos trekken.

Als het apparaat niet meer wordt gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht.

Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

●De schakelaar (1) in stand 0 plaatsen

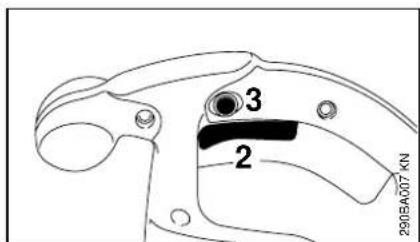

BGE 81, SHE 81

3 2 290BA07 KN

●De hevel (2) op de bedieningshandgreep loslaten

Bij vergrendelde blokkeerknop (3) de schakelhevel even indrukken en loslaten.

Nederlands

Apparaat opslaan

●Het apparaat grondig reinigen
- Het apparaat op een droge en veilige plaats opslaan. Beschermen tegen onbevoegd gebruik (bijv. door kinderen)

Onderhouds- en reinigingsvoorschriften

Onderstaande gegevens zijn gebaseerd op normale bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere werktijden per dag dienen de gegeven intervallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beeindigen van de werkzaamheden, resp. dagelijks	Wekelijks	Maandelijks	Jaarlijks	Bij storingen	Bij beschadiging	Indien nodig
Complete apparaat	Visuele controle (staat) x
	reinigen x
bedieningshandgreep werking controleren x
Aanzuigopeningen voor koellucht reinigen x
Veiligheidssticker vervangen x

Nederlands

Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• niet door STIHL vrijgegeven wijzigingen aan het product
• het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
• het niet volgens voorschrift gebruikmaken van het apparaat
• gebruik van het apparaat bij sportmanifestaties of wedstrijden
• vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

Onderhoudswerkzaamheden

Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften“ vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden

uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren onder andere:

• schade aan de elektromotor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding)
• schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading)
• corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
• schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

• schoepenwiel
• opvangzak

Belangrijke componenten

1 2 3 4 6 7 5 8 # 9 10 11 12 STIHL® 13 14 290BA014 KN

1 Platte blaasmond
2 Blaaspijp
3 Wartelmoer
4 Schakelaar (alleen BGE 61, BGE 71, SHE 71)
5 Schakelhevel (alleen BGE 81, SHE 81)
6 Blokkeerknop (alleen BGE 81, SHE 81)
7 bedieningshandgreep
8 Haak voor trekontlasting
9 Netsteker
10 Beschermrooster
11 Wartelmoer met greep*
12 Zuigpijp*
13 Kniestuk*
14 Opvangzak*

Machinenummer

Nederlands

Technische gegevens

Motor BGE 61

Uitvoering 120 V

Netaansluitgegevens 120 V, 60 Hz, 9,2 A

Zekering 15 A

Vermogen 1100 W

Beveiligingsklasse II

Uitvoering 240 V

Netaansluitgegevens 240 V, 50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Beveiligingsklasse II ☐

Motor BGE71/SHE71

Uitvoering 120 V

Netaansluitgegevens 120 V, 60 Hz, 9,2 A

Zekering 15 A

Vermogen 1100 W

Beveiligingsklasse II

Uitvoering 230 V

Netaansluitgegevens 230 V, 50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Beveiligingsklasse II

Uitvoering 230 V - 240 V

Netaansluitgegevens 230 V - 240 V, 50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Beveiligingsklasse II

Motor BGE81/SHE81

Uitvoering 230 V

Netaansluitgegevens 230 V, 50 Hz, 6,1 A

Zekering 10 A

Vermogen 1400 W

Beveiligingsklasse II

Uitvoering 230 V - 240 V

Netaansluitgegevens 230 V - 240 V, 50 Hz, 6,1 A

Zekering 10 A

Vermogen 1400 W

Beveiligingsklasse II

Maximale luchtdoorzet

Blaasstand Zuigstand

BGE 61 670 m	^3/h ---
BGE 71 670 m	^3/h 580 m	^3/h
BGE 81 750 m	^3/h 650 m	^3/h
SHE 71 670 m	^3/h 580 m	^3/h
SHE 81 750 m	^3/h 650 m	^3/h

Luchtsnelheid met blaasmond

Blaasstand

BGE 61 66 m/s

BGE 71 66 m/s

BGE 81 76 m/s

SHE 71 66 m/s

SHE 81 76 m/s

Afmetingen

Breedte 210 mm

Hoogte 334 mm

Diepte 330 mm

Gewicht

BGE 61 3,0 kg

BGE 71 3,0 kg

BGE 81 3,3 kg

SHE 71 4,1 kg

SHE 81 4,4 kg

Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillingswaarden wordt rekening gehouden met de bedrijfsstatus nominaal max.toerental.

Gedetailleerde gegevens met betrekking tot de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib/.

Continu geluiddrukniveau Lp volgens ISO 11201

Blaasstand Zuigstand

BGE 71 85 dB(A) 85 dB(A)

BGE 81 89 dB(A) 88 dB(A)

SHE 71 85 dB(A) 85 dB(A)

SHE 81 89 dB(A) 88 dB(A)

Geluidvermogensniveau L_w volgens ISO 3744

Blaasstand Zuigstand

BGE 71 100 dB(A) 101 dB(A)

BGE 81 103 dB(A) 103 dB(A)

SHE 71 100 dB(A) 101 dB(A)

SHE 81 103 dB(A) 103 dB(A)

Trillingswaarde a_hv volgens ISO 20643

Blaasstand

Handgreep rechts

BGE 71 1 m/s ^2

BGE 81 4,1 m/s ^2

SHE 71 1 m/s ^2

SHE 81 4,1 m/s ^2

Zuigstand

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de

K-factor volgens RL 2006/42/EG =

2,5 dB(A); voor de trillingswaarde bedraagt de K-factor volgens RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

Speciaal toebehoren

– Aanbouwset zuigmechanisme (alleen BGE 71, BGE 81)
– Aanbouwset dakgootreiniger
– Gebogen platte blaasmond

Actuele informatie over bovengenoemd en ander speciaal toebehoren is verkrijgbaar bij de STIHL dealer.

Reparatierichtlijnen Milieuverantwoord afvoeren

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL* en, indien aanwezig, aan het STIHL onderdeellogo G _® (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

181BA003 KN

Elektrische apparaten behoren niet bij het huisvuil. Het apparaat, het toebehoren en de verpakking inleveren voor recycling.

EG-conformiteitsverklaring

bevestigt dat de hieronder beschreven apparaten

Constructie: elektrische bladblazer

elektrische

ZuigHakselaar

Fabrieksmerk: STIHL

Type: BGE 61

BGE 71

BGE 81

SHE 71

SHE 81

Serie-

identificatie: 4811

voldoen aan de voorschriften van de richtlijnen 2006/42/EG, 2000/14/EG en 2004/108/EG en in overeenstemming met de volgende normen zijn ontwikkeld en geproduceerd:

IEC 60335-2-100, EN 55014-1,

EN 55014-2, EN 60335-1,

EN 61000-3-2, EN 61000-3-3

Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 11094 gehandeld.

Gemeten geluidvermogensniveau

BGE 71: 98 dB(A)

BGE 81: 101 dB(A)

SHE 71: 98 dB(A)

SHE 81: 100 dB(A)

Gegarandeerd geluidvermogensniveau

BGE 71: 100 dB(A)

BGE 81: 103 dB(A)

SHE 71: 100 dB(A)

SHE 81: 102 dB(A)

Bewaren van technische documentatie:

Het productiejaar en het machinenummer staan vermeld op het apparaat.

Hoofd productgroepen management

Kwaliteitscertificaat

ZERTIFIZIERTES DIN ISO 9001 QUALITÄTSMANAGEMENTSYSTEM 000BA025 LÄ

Alle producten van STIHL voldoen aan de hoogste kwaliteitseisen.

Met de certificering door een onafhankelijk instituut wordt geattesteerd dat alle producten van de fabrikant STIHL wat betreft productontwikkeling, materiaalvoorziening, productie, montage, documentatie en service voldoen aan de strenge eisen van de internationale norm ISO 9001 voor kwaliteitsmanagementsystemen.

Nederlands
