Producttype	Cilindermaaier (reel mower)
Merk	Bosch
Model	ASM 32 F
Maaibreedte	32 cm
Instelbare maaihoogte	12 tot 32 mm
Opgenomen nominaal vermogen	340 W
Netspanning	230 V ~ 50 Hz
Gewicht (volgens EPTA 01/2003)	11,0 kg
Inhoud opvangbak	3 L
Beschermingsklasse	Dubbele isolatie (klasse II)
Geluidsdrukniveau (LpA)	79 dB(A)
Gegarandeerd geluidsvermogensniveau (LWA)	96 dB(A)
Trillingen (ah)	< 2,5 m/s²
Maaisysteem	Draaiende cilinder
Instelling maaihoogte	Centrale hendel, 9 standen
Veiligheid	Tweerhandsveiligheidsschakelaar (hendel + knop)
Voeding	Netvoeding met kabel (verlengkabel vereist)
Meegeleverde accessoires	Boven- en onderstuur, opvangbak, pennen, behuizingen, schroeven, vleugelmoeren
Onderhoud van messen	Aanpassing met stelschroeven, contactslijping
Aanbevolen gebruik	Privégazon, vlak tot licht hellend terrein
Type verlengkabel	H05VV-F, H05RN-F of IEC, doorsnede afhankelijk van lengte
Garantie	Raadpleeg uw verkoper

Veelgestelde vragen - ASM 32 F BOSCH

Hoe stel ik de maaihoogte in op de Bosch ASM 32 F grasmaaier?

Om de maaihoogte in te stellen, laat u eerst de bedieningshendel los en wacht tot de motor volledig stopt. Duw vervolgens de stelhendel 9 naar buiten (1) en stel de gewenste hoogte in door de hendel in te drukken of op te tillen (2) terwijl u de andere hand op de maaier houdt. Kies voor de eerste maaibeurt van het seizoen de hoogste stand.

Wat te doen als de grasmaaier niet start?

Controleer eerst de netspanning en de staat van de verlengkabel. Zorg ervoor dat het stopcontact werkt. Als de zekering is gesprongen, vervang deze dan. Als het probleem aanhoudt, neem dan contact op met de Bosch klantenservice.

Hoe onderhoud ik de messen van de Bosch ASM 32 F grasmaaier?

Koppel voor onderhoud de stekker los en verwijder de opvangbak. Draag tuinhandschoenen. Om de messen af te stellen, draait u de maaier om en draait u de twee stelschroeven 17 met de klok mee totdat de maaicilinder 16 en het ondermes 15 elkaar bijna onmerkbaar raken. De messen moeten als een schaar werken.

Hoe monteer ik het stuur van de ASM 32 F grasmaaier?

Bevestig het onderste stuurdeel 6 aan de basis van de maaier met de pennen 13. Zorg dat de behuizingen 12 gemonteerd zijn. Monteer het bovenste stuurdeel 1 met de schroeven en vleugelmoeren. Bevestig de voedingskabel aan de kabelklem 5 met voldoende speling. Zorg dat de kabel niet bekneld raakt bij het in- of uitklappen.

Welk type verlengkabel gebruiken met de Bosch ASM 32 F grasmaaier?

Gebruik een goedgekeurde verlengkabel van het type H05VV-F, H05RN-F of IEC (60227 IEC 53, 60245 IEC 57). De draaddoorsnede moet minimaal 1,0 mm² zijn voor een maximale lengte van 40 m, 1,5 mm² voor 60 m en 2,5 mm² voor 100 m. De verlengkabel moet spatwaterdicht zijn en geschikt voor buiten.

Hoe leeg ik de opvangbak van de ASM 32 F grasmaaier?

Stop de maaier en wacht tot de messen volledig stilstaan. Verwijder de opvangbak door deze omhoog te tillen. Leeg hem en plaats hem terug door hem op de maaier te klikken. Raadpleeg voor het verwijderen van de bak de instructies in figuur C2 van de handleiding.

De grasmaaier trilt abnormaal, wat te doen?

Overmatige trillingen kunnen duiden op een beschadigd mes of een verkeerde afstelling. Controleer de staat van de messen en stel ze indien nodig bij. Als het probleem aanhoudt, neem dan contact op met de Bosch klantenservice.

Kan ik de Bosch ASM 32 F grasmaaier in de regen gebruiken?

Nee. De maaier mag niet worden gebruikt bij regenachtig weer of worden blootgesteld aan regen. Nat gras kan ook leiden tot een slecht maaibeeld en verhoogt het risico op uitglijden.

Hoe berg ik de ASM 32 F grasmaaier op na gebruik?

Reinig de buitenkant voorzichtig met een zachte borstel of doek. Gebruik geen water of oplosmiddelen. Kantel de maaier opzij om het messengebied schoon te maken (met handschoenen). Bewaar hem op een droge, veilige plaats, buiten bereik van kinderen. Om ruimte te besparen kunt u het stuur volledig inklappen.

Waar vind ik reserveonderdelen voor de Bosch ASM 32 F grasmaaier?

Originele Bosch reserveonderdelen zijn verkrijgbaar via de Bosch klantenservice. Vermeld bij het bestellen het tiencijferige artikelnummer op het typeplaatje van de maaier. U kunt ook de Bosch website raadplegen voor explodeerde tekeningen.

GEBRUIKSAANWIJZING ASM 32 F BOSCH

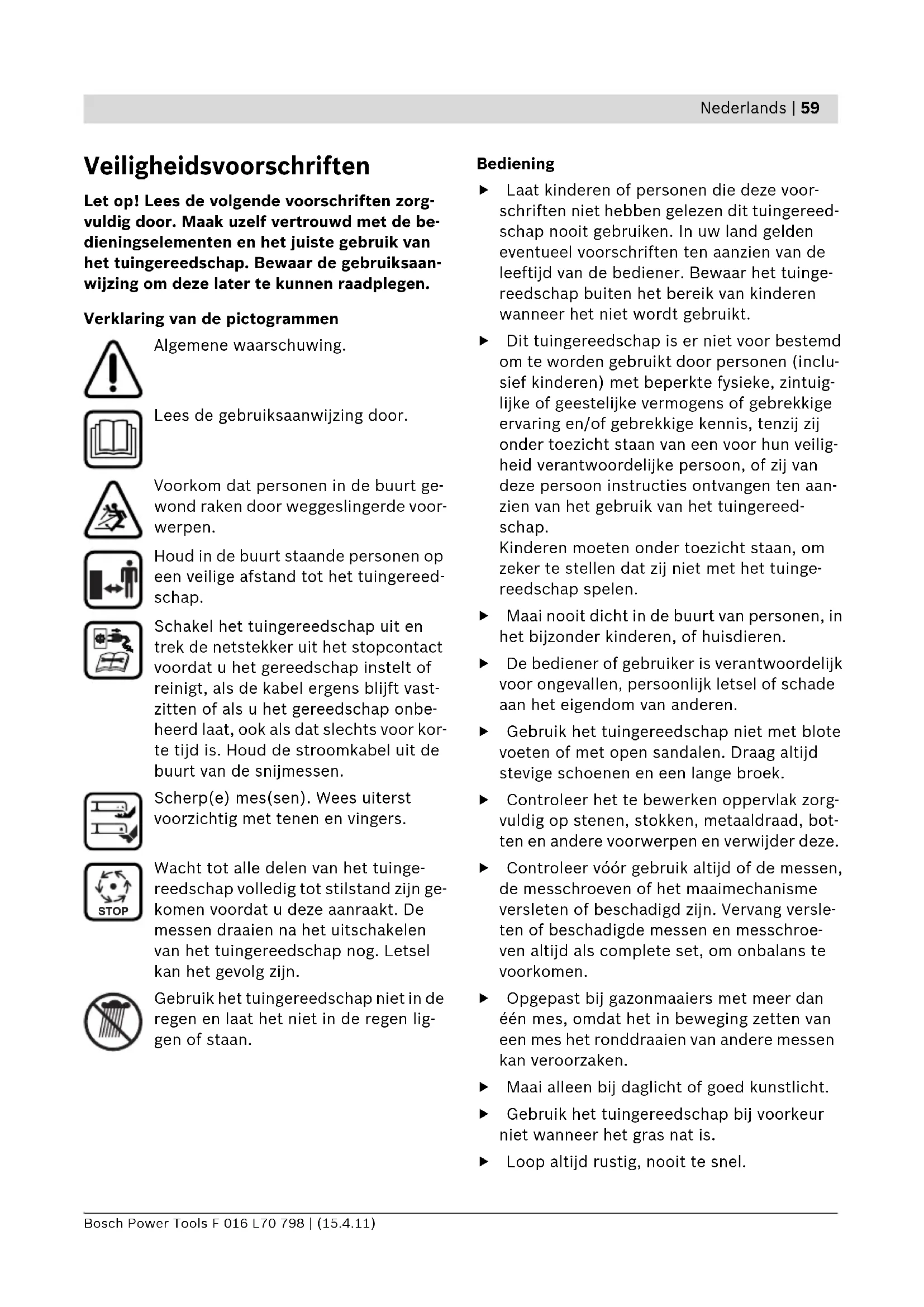

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te konnen raadplegen.

Verklaring van de pictogrammen

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Houd in de buurt staande personen op een veilige afstand tot het tuingereed-schap.

Schakel het tuingereedschap uit entrek de netstekker uit het stopcontact voordat u het gereedschap instelt of reinigt, als de kabel ergens blijft vastzitten of als u het gereedschap onbeheerd LAST, ook als dat slechts voor korteijd is. Houd de stroomkabel uit de buurt van de snijmessen.

Scherp(e) mes(sen). Wees uiterst voorzichtig met tenen en vingers.

Wacht tot alle delen van het tuingeereedschap volledig tot stilstand zich gekomen voordat u deze aanraakt. De messen draaien na het uitschakelen van het tuingereedschap nog. Letsel kan het gevolg zich.

Gebruik het tuingereedschap Niet in de regen en LAST het Niet in de regen liggen of staan.

Bediening

Laat kinderen of personen die deze voorschriften nicht hebben gelezen dit tuingereed-schap nooit gebruiken. In uw land geldeneventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuingereedschap buiten het bereik van kinderen wanner het Niet worden gebruikt.
Dit tuingereedschap is er nicht voor bestemd om te worden gebruikt door Personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zich onder toezicht staan van een voor hun veiligheid verantwoordelijkpe persoon, of zich van deze person instructies ontvangen ten aanzien van het gebruik van het tuingereedschap.

Kinderen要去ndertoezichtstaan,om zeker te stellen dat zij nicht met het tuingeereedschap spelen.

Maai nooit zich in de buurt van Personen, in het bijzonder kinderen, of huisdieren.
De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen.
- Gebruik het tuingereedschap Niet met blote voeten of met open sandalen. Draag.altijd stevige schoenen en een lange broek.
Controller het te bewerken oppervlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voorwerpen en verwijder deze.
Controller voor gebruik aktijd of de messen, de messchroeven of het maai mechanismisme versleten of beschadigd zich. Vervang versleten of beschadigde messen en messchroeven aktijd als complete set, om onbalans te voorkomen.
Opgepast bij gazonmaaiers met meer dan een mes, omdat het in beweging zetten van een mes het ronddraaien van andere messen kan veroorzaken.
Maai alleen bij daglicht of goed kunstlicht.
- Gebruik het tuingereedschap bij voorkeur Niet wonneer het gras nat is.
Loop altijd rustig, nooit te snel.

Het werken op hellingen kan gevaarlijk zijn.
- Maai geen bijzonder steile hellingen.
- Zorg ervoor dat u op een helling of op nat grayscale.altijd stevig staat.
- Maai.altijd dwars op een helling, nooit.
haar boven ofaar beneden.
-Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op een helling.
- Ga uiterst voorzichtig te werk bij het achteruitlopen of bij het trekken van het tuin-gereedschap.
Duw het tuingereedschapijdens het maaien alkijd voorwaarts en trek het nooit waar het lichaam toe.

De messen要去en stilstaan als u het tuingeereedschap voor het vervoer moet kantelen, als u rijdt over eenplaats waar geen gras groeit en als u het tuingereedschap verplaatst maar eenplaats waar u wilt maaien.
Kantel het tuingereedschap bij het starten of aantrekken van de motor Niet, behalve wanner dit nodig is voor het starten in hoog gras. Til in dit geval de van de bediener afgewende zichde door het omlaagduwen van de handgreep Niet verder dan nodig omhoog. Let erop dat uw handen zich op de greed bevinden wanner u het tuingereedschap waar LASTLOpen.
Schakel het tuingereedschap in zoals in de gebruiksaanwijzing beschreiben en let erop dat uw voeten ver genoeg van ronddraaiende delen verwijderd�n.
Breng handen en voeten nicht in de buurt van of onder ronddraaiende delen.
Houd afstand tot de uitworpzone terwijl umet het tuingereedschap werkt.
- Het tuingereedschap nooit optillen of dragen terwijl de motor loopt.
- Gebruik het tuingereedschap nooit met defecte veriligeidsvoorzieningen of afterscheringen of zonder veriligeidsvoorzieningen zoals stootbescherming en/of gravesvanger.
Ga bijzonder voorzichtig te werk bij instelwerkzaamheden aan de gazonmaaier. Voorkom dat uw handen of voeten:tussen de bewegende messen en de vaststaande delen van de gazonmaaier vastgeklemd raken.

Houd stroom- en verlangkabelsuit de buurt van het mes. Het mes kan de kabels beschadigen en deze met spanningvoerende delen in aanraking brengen.Voorlichtig, er bestaat gevaar voor een elektrische schok.

Trek de stekker uithetstopcontact:

• altijd wanner u zich van het tuingereed-schap verwijdert,
• vór het verwijderen van blokkeringen,
• als u het tuingereedschap controleert, reinigt of eraan werkt,
• na het raken van een voorwerp. Controller het tuingereedschap onmiddelijk op beschadigingen en LAST het indien nodig repareren,
• als het tuingereedschap op een ongewone manier begint te trillen (onmiddelijk contro-leren).

Stroomaansluiting

De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het tuingereedschap.
Geadviseerd wordt om dit tuingereedschap alleen aan te sluiten op een stopcontact dat is beveiligd met een aardlekschakelaar van 30mA
- Gebruik voor dit tuingereedschap alleen nettaansluitkabels die voldoen aan de voorschriften van de fabrikant. Zie de gebruiksaanwijzing voor bestelnummer en type.
Pak de stekker nooit met natte handen vast.
Rijd Niet over de aansluitkabel of de verlang-kabel, klem deze Niet vast en trek er nicht aan. De kabel kan anders beschadigd raken. Bescherm de kabel gegen但它, olie en scherpe randen.
De verlengkabel moet de in de gebruiksaanwijzing vermelde diameter hebben en moet spatwaterbeschermd zich. De verbinding van stekker en contrastekker mag Niet in het water liggen.
Draag.altijd tuinhandschoenen wanner u descherpe messen vastpakt of er aan werkt.

Onderhoud

Draag.altijd tuinhandschoenen wonneer u de scherpe messen vastpakt of er aan werkt.
Controller of alle moeren, bouten en schroe-ven vastzitten, zodate een veilige toestand van het tuingereedschap gewaarborgd is.
Controller de grasmand of graszak regelmattig op slijtage en op correcte toestand.
Controller het tuingereedschap. Versleten of beschadigde delen要去en verilgheidshalte worden verrangen.
Zorg ervoor dat verwangingsonderdelen van Bosch akkomstig zich.

Product- en vermogensbeschrijving

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van tuinen, alleen voor particulier gebruik.

Meegeleverd

Neem het tuingereedschap voorzichtiguit de verpakking. Controller of de volgende delen compleet zich:

Gazonmaaier met greepbeugel
- Onderstuk greepbeugel
- 2 Schroeven (in greepbeugelonderstuk gezet)
- 2 Vleugelmoeren (in greepbeugelonderstuk gezet)
- 2 Pennen (in greepbeugelonderstuk gezet)
- 2 Afschermingen (in greepbeugelonderstuk gezet)
-2 Grasbakhelften (ASM 32)

• Grasbak (ASM 32 F)
• Gebruiksaanwijzing

Neem contact op met uw leverancier wanner er onderdelen ontbreken of beschadigd zich.

Het tuingereedschap weegt in volledig gemonteerde toestand ongeveer 8,5-11,0 kg. Vraag indien nodig hulp als u het tuingereedschap uit de verpakking wilt nemen.

Let op de scherpe messen als u het tuingereed-schap uit de verpakking neemt of maar het gazon draagt.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het tuingereedschap op de pagina met afbeeldingen.

1 Bovenstuk greepbeugel
2 Schakelhendel
3 Veiligheidsknop
4 Netstekker **
5 Kabeltrekontlasting/*
6 Onderstuk greepbeugel
7 Serienummer
8 Grasbak
9 Hendel voor maaihoogte

10 Ventilateopeningen
11 Greepbeugelvergrendeling
12 Afscherming
13 Pen
14 Verlengkabel*
15 Mes
16 Spilmessen
17 Instelschroef

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

**verschilt per land

Technische gegevens

Kooimaaier ASM 32 ASM 32 F
Zaaknummer	3 600 H89 A..	3 600 H89 B..
Opgenomen vermogen	W 400 340
Mesbreedte	cm 32 32
Maaihoogte	mm 12 - 32 12 - 32
Inhoud grasbak	I	3
Gewicht volgens EPTA-Procedure 01/2003	kg 11,0	8,5
Isolatieklasse	☐/II	☐/II
Serienummer	Zie seriENUMmer 7 (typeplaatje) op tuinge-reedschap
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillendeuitvoeringen+kunnen deze gevevens afwijken.
Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuinge-reedschappen+kunnen afwijken.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60335.

Het A-gewogen geluidsniveau van het apparaat bedraagt kenmerkend: geluidsdrukniveau 79 dB(A); geluidsvermogenniveau 92 dB(A).Onzekerheid K = 2 dB.

Totale trillingswaarden a_h (vectorsom van drie richten) en onzekerheid K bepaald volgens EN 60335:

a_h < 2,5m / s^2 K = 1,5m / s^2

Conformiteitsverklaring (C)

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60335 volgens de bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG en 2000/14/EG.

2000/14/EG: Gegerandeerd geluidsdrukniveau 96 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI.

Productcategorie:32

Benoemde instantie:

SRL, Sudbury, England, Nr. 1088

Technisch dossier bij:

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanner de stroomkabel beschadigd, doorgesneden of in de war is.

Voor uw veiligheid

Nadat het tuingereedschap isuitgeschakkeld, draaien de messen nog enkele secon-den.

Voorzichtig! Raak ronddraaiende messen nicht aan.

Het tuingereedschap is voor uw verilgheid geiso-lerd en heeft geen aardig nodig. De bedrijfspanning bedraagt 230 V AC, 50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedgekeurde verlengkabels. Informatie is verkrijjgbaar bij de erkende klantenservice.

Er mogen alleen verlangkabels van het type H05VV-F, H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden gezruikt.

Als u een verlangkabel voor het tuingereedschap gebruikt, neem dan een kabel met de volgende aderdiameter:

• 1, 0^2 nmaximalengte 40m
• 1, 5^2 nmaximalengte60m
• 2, 5^2 nmaximalengte100m

Opmerking: Als u een verlangkabel gekruikt, moet deze (zoals bij de veiligheidsvoorschriften beschreiben) een aardedraad bezitten die via de stekker met de aareddraad van uw elektrische installmentie verbonden is.

Vraag bij twijfel eenvakman voor elektriciteit of de Bosch-klantenservice om advies.

VOORZICHTIG: Verlengkabels die nicht volgens de voorschriften zijn,{kunnen gevaarlijk zijn.Verlengkabels, stekkers en contrastekkers要去en waterdicht uitgevoerd en voor gebruik buitenshuis goedgekeurd�<|im_start|>

Kabelverbindingen要去en droog� en mogen Niet op de grond liggen.

Voor extra veriligheid worden het gebruik van een aardlekschakelaar met een uitschakelstroom van maximaal 30mA geadviseerd. De aardlekschakelaar要去 voor gebruik algijd worden gecontroleerd.

Informatie over producten die nicht in GrootBrittannie worden verkocht:

LET OP: Voor uw veriligheid is het nooodzakelijk dat de aan het tuingereedschap aangebrachte stekker met de verlangkabel worden verbonden. De stekker van de verlangkabel moet gegen spat

water bestemd zich en uit rubber bestaan of met rubber bekleed zich. De verlengkabel moet met een trenkontlasting worden gebruikt.

De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toestand worden gebruikt.

Als de aansluitkabel beschadigd is, mag deze al-leen door een erkende Bosch-werkplaats worden gerepareerd.

Montage

Let er bij het uit elkaar of in elkaar klappen van de bovenste en onderste handgreep op dat de stroomkabel Niet vastgeklemd worden. Laat de handgreep Niet vallen.

Montage van de greepbeugels (zie afbeeling A)

Bevestig het greepbeugelonderstuk 6 met de pennen 13 aan de romp van de gazonmaier.

Controleer dat de afschermingen 12 in het greepbeugelonderstuk 6 zich gezet.

ControllerDat de greepbeugelvergrendeling 11 aan de rechterzijde tijdens het gebruik van de gazonmaaier gemonteerd is (ASM 32).

Bevestig het greepbeugelonderstuk 1 met de schroeven en vleugelmoeren aan de onderste stang 6.

Opmerking: ControllerDat de kabel met de meegeleverde kabelclip aan de greepbeugel bevestigd is.

Bevestig de kabel aan de trekontlasting 5. Controller dat de kabel voldoende spel ing heeft. (zie afbeelding B)

Verwijder de transportverpakking en de tape van de gazonmaier. Vervolgens要去en de messen worden ingesteld (zie „Onderhoud van de messen (zie afbeelding G)”).

Grasmand in elkaar zetten en vastmaken of verwijderen (ASM 32) (zie afbeelding C1)

12 Bevestig het boven- en onderstuk van de grasmand aan elkaar.
Maak de grasmand vast of verwijder deze zoals afgebeeld.

Grasmand in elkaar zetten en vastmaken of verwijderen (ASM 32 F) (zie afbeelding C2)

Bevestig de delen van de grasmand aan elkaar zoals aufgebeeld.

Maak de grasmand vast of verwijder.Deze zoals aufgebeeld.

Maaihoogte instellen (zie afbeelding D)

Zet voor het instellen van de maaihoogte de machine stil, maar de schakelhendel los en wacht tot de motor stilstaat. De messen draaien na het uitschakelen van de motor nog en+kunnen verwondingen veroorzaken.

De gazonmaaier kan op verschillende maaihoogten worden ingesteld.

Druk hiervoord hendel 9 naar buiten (0) en stel cervolgens door omlaag duwen of omhoog trekken (2) van de hendel 9 de gewenste maaihoogte in, terwijl u met uw andere hand de gazonmaaier tegenhoudt.

Wanner u voor de eerste keer in het seizoen maait, moet u een groe maaihoogte instellen.

Gebruik

Ingebruikneming

Nadat het tuingereedschap isuitgeschakeld,draaiendemessen nog enkele seconden.Wacht tot de motor en de tanden stilstaan voordat u het tuingereedschap opnieuw inschakelt.
Schakel het gereedschap nicht kort acheftere enuit en weein.

Opmerking: Duw de greepbeugel maar beneden om de voorwielen op te tilten en het aanlopen te vergemakkelijken.

Inschakelen (zie afbeelding E)

Druk op de veiligheidsknop 3 en houd deze ingedrukt.
Trek de schakelhendel 2 gegen degreepeugel.

Laat de veiligheidsknop 3 los.

Uitschakelen

Laat de schakelhendel 2 los.

Maaien (zie afbeelding F)

Plaats het tuingereedschap aan de rand van het gazon en zo zich可能导致 bij het stopcontact. Werk.altijd van het stopcontact weg.

Leg de kabel elke keer na het keren van de machine op de tegenoverliggende, reeds bewerkte zichde.

De spilmessen dienen möglich te worden ingesteld, met name voor het eerste gebruik (zie „Onderhoud van de messen (zie afbeelding G)”).

Overbelastijdens de werkzaaamheden onder bijzonder zware omstandigheden de motor Niet. Bij overbelasting daalt het toerental en verandert het motorgeluid. Stop in dit geval,That schakelhendel 2 los en stel een grotere maaihoogte in. Anders kan de motor beschadigd worden.

Storingen opsporen

De volgende babel toont u storingsverschijnselen, de möglichke oorzaak waarvan en de correcte op-losing, maar het tuingereedschapiens Niet correct werken. Neem contact op met een serviceworkplaats als u het probleem hiermee Niet zichkunt verhelpen.

Let op: schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u het gereedschap op storingen onderzoekt.

Symptomen MogelijkeoorzaakOplossing

Tuingereedschap loopt nicht Netspanning ontbreekt Controlleren en inschakelen
	Stopcontact defect Gebruin een ander stopcontact
	Verlengkabel beschadigd Kabel controlleren en verwan-gen, indien beschadigd
	Zekering doorgeslagen Zekering verrangen
Tuingereedschap loopt met on-derbrekingen	Verlengkabel beschadigd Kabel controlleren en verwan-gen, indien beschadigd
	Interne bekabling van tuinge-reedschap defect	Neem contact op met klanten-service
Gazonmaaier loopt moeilijk ofriem piept	Maahoogte te laag Grotere maaihoogteinstellen (zie „Maaihoogte in-stellen (zie afbeelding D)”)
	Messen nicht goed ingesteld Messen instellen
Tuingereedschap maait onre-gelmatig	Messen bot Neem contact op met klanten-service
	Messen nicht goed ingesteld Messen instellen
Spilmessen draaien nicht rond Mes worden gehinderd door gris Tuingereedschap uitschakelen
	Verstopping verwijderen (draag altijd tuinhandschoenen)
	Riem slipt of is beschadigd	Neem contact op met klanten-service
Sterke trillingen of geluiden	Mes beschadigd	Neem contact op met klanten-service
	Messen nicht gelijkmatig ingesteeld	Messen instellen
Onbevredigende arbeitscapaciteit	Grond te nat om te maaien	Gazon laten drogen

Onderhoud en service

Onderhoud en reiniging

Trek voor werkzaamheden aan het tuingeereedschap altijd de netstekker uit het stopcontact en verwijder de grasbak.
Draag.altijd tuinhandschoenen wonneer u de scherpe messen vastpakt of er aan werkt.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatiguit, zodate u verzekerdbent van een lang en probleemloos gebruik.

Controleer het tuingereedschap regelmatig op zichtbare gebreken zoals losese of beschadigde messen, losse verbindingen en versleten of beschadigde delen.

Controleer of afterschermingen en veiligheidsvoortzieningen Niet beschadigd zichen en juist+zijn aangebracht. Voer voor het gebruik eventueeloodzakelijkke onderhouds- of reparatiewerkzaam-hedenuit.

Mocht het tuingereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Boschtuingereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap.

Onderhoud van de messen (zie afbeelding G)

Trek voor werkzaamheden aan het tuingeereedschap altijd de netstekker uit het stopcontact en verwijder de grasbak.
Draag.altijd tuinhandschoenen wonneer u de scherpe messen vastpakt of er aan werkt.

De spilmessen要去en opniew worden ingesteld als het gras Niet meer netjes en gelijkmatig worden gemaad.

Draai het tuingereedschap om zodate het op zich kop staat.

Draai bye instelschroeven 17 met een schroe-vendraaier inkleine stapjes met de wijzers van de klok mee tot de spilmessen 16 Licht over het onderste mes 15 strijken.

Opmerking: De messen werkken als een schaar.

Na de werkzaamheden. Opbergen

Trek voor werkzaamheden aan het tuingeereedschap altijd de netstekkeruit het stopcontact en verwijder de grasbak.

Maak de buitenkant van het tuingereedschap grondig schoon met een zachte borstel en eendoek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwijder alle aanhechtend gras en vuil, in het bijzonder van de ventilatieopeningen 10.

Leg het tuingereedschap op de zijkant en maak de messen schoon. Verwijder samengeperst gras met een stuk hout of plastic.

Draag.altijd tuinhandschoenen wanner u de scherpe messen vastpakt of er aan werkt.

Bewaar het tuingereedschap op een veilige en droge plaats, buiten bereik van kinderen. Plaats geen voorwerpen op het tuingereedschap.

Als u ruimte wilt besparen, kurz u de greepbeugel inklappen. (zie afbeelding H)

Let er bij het uit elkaar of in elkaar klappen van de bovenste en onderste handgreep op dat de stroomkabel Niet vastgeklemd worden. Laat de handgreep Niet vallen.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:

De medewerkers van onder klantenservice adviseren ugraag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Tuingereedschappen, toebehoren en verpakkin-gen要去en op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi tuingereedschappen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG betreffende oude elektrische en elektronische apparaten en de omzetting van der richtlijn in nationaalrecht要去en nicht meer bruikbare elektrische en

elektronische apparaten worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.
