ПОСІБНИК КОРИСТУВАЧА ASM 32 F BOSCH

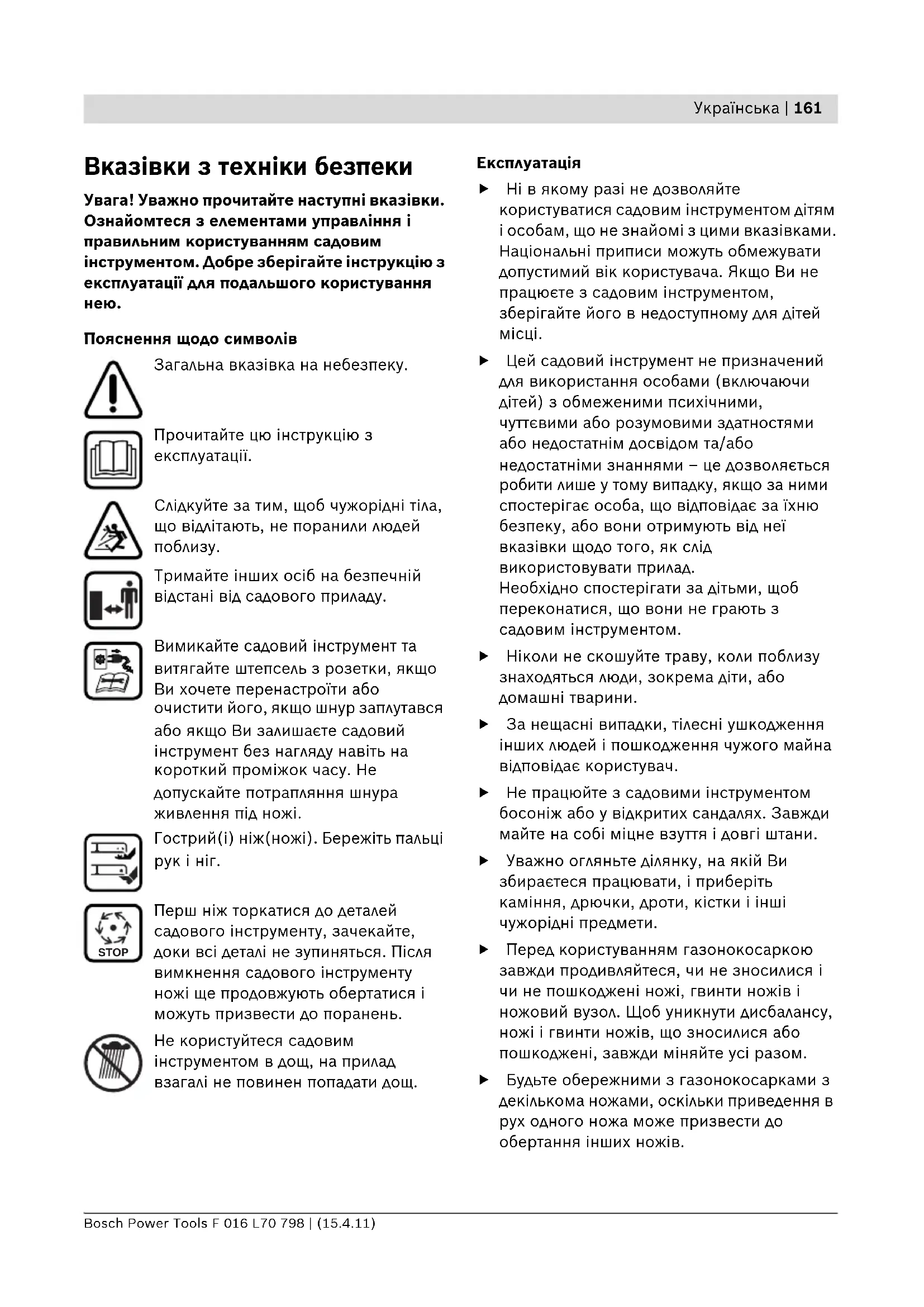

Вказівки з техніки безпеки Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правильним користуванням садовим інструментом. Добре зберігайте інструкцію з експлуатації для подальшого користування

Пояснення щодо символів Загальна вказівка на небезпеку. Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей

Тримайте інших осіб на безпечній відстані від садового приладу. Вимикайте садовий інструмент та витягайте штепсель з розетки, якщо Ви хочете перенастроїти або очистити його, якщо шнур заплутався або якщо Ви залишаєте садовий інструмент без нагляду навіть на короткий проміжок часу. Не допускайте потрапляння шнура живлення під ножі. Гострий(і) ніж(ножі). Бережіть пальці

Перш ніж торкатися до деталей садового інструменту, зачекайте, доки всі деталі не зупиняться. Після вимкнення садового інструменту ножі ще продовжують обертатися і можуть призвести до поранень. Не користуйтеся садовим інструментом в дощ, на прилад взагалі не повинен попадати дощ. Експлуатація f Ні в якому разі не дозволяйте користуватися садовим інструментом дітям і особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік користувача. Якщо Ви не працюєте з садовим інструментом, зберігайте його в недоступному для дітей

f Цей садовий інструмент не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати прилад. Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з садовим інструментом. f Ніколи не скошуйте траву, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. f За нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна відповідає користувач. f Не працюйте з садовими інструментом босоніж або у відкритих сандалях. Завжди майте на собі міцне взуття і довгі штани. f Уважно огляньте ділянку, на якій Ви збираєтеся працювати, і приберіть каміння, дрючки, дроти, кістки і інші чужорідні предмети. f Перед користуванням газонокосаркою завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів і ножовий вузол. Щоб уникнути дисбалансу, ножі і гвинти ножів, що зносилися або пошкоджені, завжди міняйте усі разом. f Будьте обережними з газонокосарками з декількома ножами, оскільки приведення в рух одного ножа може призвести до обертання інших ножів. STOP OBJ_BUCH-1393-001.book Page 161 Friday, April 15, 2011 10:36 AM162 | Українська F 016 L70 798 | (15.4.11) Bosch Power Tools f Скошуйте траву лише при денному світлі або при доброму штучному освітленні. f За можливістю не користуйтесь садовим інструментом на мокрій траві. f Завжди йдіть спокійним кроком, ніколи не

f Скошування трави на косогорах може бути небезпечним. – Не скошуйте траву на занадто крутих

– На схилах та на мокрій траві завжди слідкуйте за тим, щоб Ви стійко стояли на

– На схилах завжди косіть газон поперек, а не вгору-вниз. – Якщо Ви працюєте на схилах, будьте особливо обережними на поворотах. – Будьте особливо обережними, коли Ви задкуєте або тягнете садовий інструмент

– При скошуванні трави завжди штовхайте садовий інструмент поперед себе і ніколи не тягніть його до себе. f Нахиляти садовий інструмент для його перевезення, перевозити його через голі ділянки, а також до місця, де Ви збираєтесь скошувати траву, або з такого місця дозволяється лише, коли ножі стоять. f При запуску садового інструменту і вмиканні мотора не нахиляйте садовий інструмент – за винятком тих випадків, коли це необхідно зважаючи на високу траву. У такому випадку піднімайте садовий інструмент, притискаючи рукоятку, лише наскільки це необхідно і лише з протилежного до Вас боку. Коли будете опускати садовий інструмент, слідкуйте за тим, щоб Ваші руки були на рукоятці. f Вмикайте садовий інструмент, як описано в інструкції з експлуатації, і слідкуйте за тим, щоб Ваші ноги були на достатній відстані від ножів, що обертаються. f Не підсовуйте руки і ноги під деталі, що обертаються, і не тримайте поблизу від таких деталей. f Тримайтеся на відстані від викидної зони, коли працюєте із садовим інструментом. f Ніколи не піднімайте і не переносьте садовий інструмент, коли працює мотор. f Ніколи не користуйтеся садовим інструментом з пошкодженими захисними пристроями і кришками або без запобіжних пристроїв, як напр., без дефлектора та/або без кошика для скошеної трави. f Будьте надзвичайно обережними при настроюванні газонокосарки, щоб уникнути затиснення рук і ніг між рухомими ножами і нерухомими деталями газонокосарки. f Не допускайте потрапляння шнура живлення та подовжувального кабелю під ніж. Ніж може пошкодити шнур і призвести до контакту з частинами приладу, що знаходяться під напругою. Обережно, існує небезпека удару електричним струмом. Витягуйте штепсель з розетки: – завжди, коли залишаєте садовий інструмент без нагляду, – перед тим, як звільнити шипи що застряли, – перед тим, як перевірити або прочистити садовий інструмент, або виконати якісь роботи в ньому, – після зіткнення з чужорідним тілом. Негайно перевірте садовий інструмент на предмет пошкоджень і за необхідністю відремонтуйте, – якщо садовий інструмент почав незвичайно вібрувати (негайно перевірте). Підключення до джерела струму f Напруга в джерелі струму повинна відповідати даним на заводській табличці садового інструменту. f Радимо підключати цей садовий інструмент лише до розетки, що захищена пристроєм захисного вимкнення на 30 мА. f Використовуйте у цьому садовому інструменті лише мережні шнури, що відповідають даним виробника; номер для замовлення та тип див. в інструкції з експлуатації. f Ніколи не беріться за штепсель мокрими

OBJ_BUCH-1393-001.book Page 162 Friday, April 15, 2011 10:36 AMУкраїнська | 163 Bosch Power Tools F 016 L70 798 | (15.4.11) f Не переїжджайте, не здавлюйте та не смикайте мережний шнур або подовжувальний шнур, оскільки його можна пошкодити. Захищайте шнур від високої температури, масла і гострих країв. f Подовжувальний шнур повинен мати вказаний в інструкції з експлуатації переріз та бути захищений від бризок води. Штепсельний роз’єм не повинен лежати в

f Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. Технічне обслуговування f Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. f Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан садового інструменту. f Регулярно перевіряйте стан і відсутність слідів зношення на кошику/мішку для

f Перевіряйте садовий інструмент і про всяк випадок міняйте зношені або пошкоджені

f Слідкуйте за тим, щоб нові деталі були від Bosch. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застере- жень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Призначення приладу Садовий інструмент призначений для косіння газонів в приватному господарстві. Обсяг поставки Обережно вийміть садовий інструмент з упаковки і перевірте повну наявність усіх нижчезазначених деталей: – Газонокосарка з рукояткою – нижня частина рукоятки – 2 гвинти (вставлені в нижню частину

– 2 половинки кошика для трави (ASM 32) – Кошик для трави (ASM 32 F) – Інструкція з експлуатації Якщо чогось не вистачає або щось пошкоджене, будь ласка, зверніться в

В повністю монтованому стані вага садового інструменту становить прибл. 8,5–11,0 кг. Щоб вийняти садовий інструмент з упаковки, за необхідністю візьміть собі в допомогу другу

Коли будете виймати садовий інструмент з упаковки або переносити його до газону, зважайте на гострі ножі. Зображені компоненти Нумерація зображених компонентів посилається на зображення садового інструменту на сторінці з малюнком. 1 Верхня частина рукоятки 2 Важіль 3 Запобіжна кнопка 4 Штепсель ** 5 Вушко для зменшення натягу шнура*/ ** 6 Нижня частина рукоятки 7 Серійний номер 8 Кошик для трави 9 Важіль для встановлення висоти

10 Вентиляційні щілини OBJ_BUCH-1393-001.book Page 163 Friday, April 15, 2011 10:36 AM164 | Українська F 016 L70 798 | (15.4.11) Bosch Power Tools 11 Фіксатор рукоятки 12 Кришка 13 Штифт 14 Подовжувальний кабель* 15 Ніж 16 Шпиндельний ніж 17 Регулювальний гвинт *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. **в залежності від країни Технічні дані Інформація щодо шуму і вібрації Рівень шумів визначений відповідно до європейської норми EN 60335. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження 79 дБ(A); звукова потужність 92 дБ(A). Похибка K =2 дБ. Загальна вібрація a

(векторна сума трьох напрямків) і похибка К визначені відповідно до EN 60335:

Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічних даних» продукт відповідає таким нормам або нормативним документам: EN 60335 у відповідності до положень директиви 2004/108/EС, 2006/42/EС, 2000/14/EС. 2000/14/EС: гарантована звукова потужність 96 дБ(А). Процедура оцінки відповідності згідно з додатком VI. Категорія продукту: 32 Призначений центр: SRL, Sudbury, England, Nr. 1088 Технічні документи в: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Роторна газонокосарка ASM 32 ASM 32 F Товарний номер 3 600 H89 A.. 3 600 H89 B.. Ном. споживана потужність Вт 400 340 Ширина ножа см 32 32 Висота скошування мм 12 –32 12 –32 Місткість кошика для трави л3123 Вага відповідно до EPTA-Procedure 01/2003 кг 11,0 8,5 Клас захисту /II /II Серійний номер Див. серійний номер 7 (заводська табличка) садового інструменту Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1393-001.book Page 164 Friday, April 15, 2011 10:36 AMУкраїнська | 165 Bosch Power Tools F 016 L70 798 | (15.4.11)

f Увага! Перед роботами з технічного обслуговування або очищення вимикайте садовий інструмент та витягуйте штепсель з розетки. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. Для Вашої безпеки f Після вимкнення садового інструменту ножі обертаються ще декілька секунд. f Обережно – не торкайтеся до ножів, що обертаються. Електрична безпека З міркувань техніки безпеки Ваш садовий інструмент має захисну ізоляцію і не потребує заземлення. Робоча напруга становить 230 В ~, 50 Гц (для країн, що не належать до ЄС, в залежності від виконання 220 В або 240 В). Використовуйте лише дозволені подовжувальні кабелі. Інформацію можна отримати в авторизований сервісній

Дозволяється користуватися лише подовжувачами типу H05VV-F, H05RN-F або IEC (60227 IEC 53, 60245 IEC 57). Якщо Ви будете користуватися садовим інструментом через подовжувач, дозволяється користуватися лише шнуром з таким

: максимальна довжина 40 м – 1,5 мм

: максимальна довжина 60 м – 2,5 мм

: максимальна довжина 100 м Вказівка: якщо використовується подовжувальний кабель, він повинен мати захисний провід, який через штекер поєднаний з захисним проводом Вашої електромережі (як описано в правилах техніки

При сумнівах запитайте кваліфікованого електрика або найближче представництво компанії Bosch, що здійснює сервісне обслуговування. f ОБЕРЕЖНО: Не передбачений подовжу- вальний кабель може бути небезпечним. Подовжувальний кабель, штекер та муфта повинні мати водонепроникне, дозволене для використання надворі виконання. Кабельні з’єднання мають бути сухими і не повинні лежати на землі. З метою збільшення безпеки рекомендується користуватися захисним автоматом макс. на 30 мА. Цей захисний автомат слід перевіряти перед кожним користуванням. Вказівка щодо продуктів, що були куплені за межами Великобританії: УВАГА: З міркувань техніки безпеки потрібно, щоб штепсель садового інструменту був з’єднаний з подовжувальним кабелем. З’єднувальна муфта подовжувального кабелю повинна бути захищена від водяних бризок, зроблена з гуми або покрита гумою. Подовжувальний кабель має використовуватися з елементом, що компенсує натяг. Під’єднувальний кабель треба регулярно перевіряти на предмет пошкоджень; його дозволяється використовувати лише в бездоганному стані. Пошкоджений під’єднувальний кабель дозволяється ремонтувати лише в авторизованій майстерні Bosch.

f Коли будете розкладати або складати верхню частину рукоятки, слідкуйте за тим, щоб не затиснути шнур живлення. Не кидайте рукоятку. Монтаж рукоятки (див. мал. A) Закріпіть нижню частину рукоятки 6 за допомогою штифтів 13 на корпусі газонокосарки. Впевніться, що кришки 12 вставлені в нижню частину рукоятки 6. f Впевніться, що фіксатор рукоятки 11 монтований під час експлуатації газонокосарки з правого боку (ASM 32). OBJ_BUCH-1393-001.book Page 165 Friday, April 15, 2011 10:36 AM166 | Українська F 016 L70 798 | (15.4.11) Bosch Power Tools Закріпіть верхню частину рукоятки 1 за допомогою гвинтів і гайок-баранчиків на нижній рукоятці 6. Вказівка: Не забудьте закріпити шнур на рукоятці за допомогою доданого кабельного

Закріпіть шнур у вушку для зменшення натягу кабелю 5. Перевірте, щоб шнур мав достатній запас. (див.мал.B) Зніміть з газонокосарки транспортну упаковку і клейку стрічку. Потім налаштуйте ножі (див. «Технічне обслуговування ножа (див. мал. G)»). Збирання і встановлення/знімання кошика для трави (ASM 32) (див. мал. C1) Збирання і встановлення/знімання кошика для трави (ASM 32 F) (див. мал. C2) Зберіть кошик для трави, як показано на

Навісьте кошик для трави, як зображено на малюнку, або зніміть його. Регулювання висоти скошування трави (див.мал.D) f Перед регулюванням висоти скошування трави зупиніться, відпустіть важіль і зачекайте, поки мотор не зупиниться. Після вимкнення мотора ножі ще продовжують обертатися і можуть призвести до поранень. Газонокосарку можна настроювати на різну висоту скошування трави. Для цього притисніть важіль 9 назовні (n) і установіть після цього притискуванням або підніманням (o) важеля 9 необхідну висоту скошування, притримуючи іншою рукою газонокосарку. При першому скошуванні трави на початку сезону встановлюйте більшу висоту скошування. Експлуатація Початок роботи f Після вимкнення садового інструменту ножі обертаються ще декілька секунд. Перш ніж знову вмикати садовий інструмент, зачекайте, поки двигун та ножі не зупиняться. f Не вмикайте занадто швидко після

Вказівка: Щоб легше рушити з місця, натисніть на рукоятку, щоб підняти передні

Вмикання (див. мал. E) n Натисніть на запобіжну кнопку 3 і тримайте її натиснутою. o Притисніть важіль 2 до рукоятки. Відпустіть запобіжну кнопку 3.

Відпустіть важіль 2. Скошування (див. мал. F) Встановіть садовий інструмент з краю газону якомога ближче до розетки. Працюйте в напрямку від розетки. Після кожного розвороту перекладайте шнур на протилежний, вже оброблений бік. Шпиндельні ножі, можливо, потрібно додатково настроїти, зокрема, перед першим використанням (див. «Технічне обслуговування ножа (див. мал. G)»). Не перевантажуйтедвигун при скошуванні трави в особливо важких умовах. При перенавантаженні кількість обертів двигуна зменшується і шум від двигуна міняється. В такому разі зупиніться, відпустіть важіль 2 і настройте більшу висоту скошування. В противному випадку можливе пошкодження двигуна. no З’єднайте верхню частину кошика для трави з нижньою. p Навісьте кошик для трави, як зображено на малюнку, або зніміть його.

OBJ_BUCH-1393-001.book Page 166 Friday, April 15, 2011 10:36 AMУкраїнська | 167 Bosch Power Tools F 016 L70 798 | (15.4.11) Пошук несправностей У наступній таблиці наведені симптоми несправностей, можливі причини та можливості усунення несправностей у Вашому садовому інструменті. Якщо це не допоможе Вам знайти і усунути проблему, будь ласка, звертайтеся в сервісну майстерню. f Увага: Перед пошуком несправностей вимикайте садовий інструмент та витягайте штепсель з розетки. Симптоми Можлива причина Що робити Садовий інструмент не

Відсутнє живлення Перевірте і увімкніть Несправна розетка Користуйтеся іншою розеткою Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його пошкодження Спрацював запобігач Поміняйте запобіжник Садовий інструмент працює з

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його пошкодження Пошкоджена внутрішня проводка садового інструменту Зверніться в сервісну

Садовий інструмент працює важко або ремінь скрипить Занадто мала висота

Встановіть більшу висоту скошування (див. «Регулювання висоти скошування трави (див. мал. D)») Ножі настроєні неправильно Настройте ножі Садовий інструмент скошує траву нерівномірно Затупився ніж Зверніться в сервісну

Ножі настроєні неправильно Настройте ножі Шпиндельний ніж не обертається На ніж накрутилася трава Вимкніть садовий інструмент Усуньте причину (завжди вдягайте садові рукавиці) Ремінь проковзує або пошкоджений Зверніться в сервісну

Сильна вібрація/шум Ніж пошкодився Зверніться в сервісну

Ножі настроєні нерівномірно Настройте ножі Незадовільна продуктивність Ґрунт занадто мокрий для скошування трави Дайте газону висохнути OBJ_BUCH-1393-001.book Page 167 Friday, April 15, 2011 10:36 AM168 | Українська F 016 L70 798 | (15.4.11) Bosch Power Tools Технічне обслуговування і

Технічне обслуговування і очищення f Перед будь-якими роботами на садовому інструменті витягуйте штепсель з розетки і знімайте кошик для трави. f Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. Вказівка: Регулярно виконуйте нижчезазначені роботи з технічного обслуговування, щоб забезпечити довгу і надійну експлуатацію приладу. Регулярно перевіряйте садовий інструмент на предмет помітних недоліків, як напр., послаблення або пошкодження ножів, послаблення кріплень, спрацювання або пошкодження деталей. Перевіряйте, чи не пошкоджені кришки і захисні пристрої і чи правильно вони сидять. Перед початком експлуатації здійсніть необхідні роботи з обслуговування або

Якщо незважаючи на ретельну процедуру виготовлення і випробування садовий інструмент все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для садових електроінструментів Bosch. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту. Технічне обслуговування ножа (див.мал.G) f Перед будь-якими роботами на садовому інструменті витягуйте штепсель з розетки і знімайте кошик для трави. f Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. Якщо трава скошується не чисто і не рівномірно, треба заново відрегулювати шпиндельні ножі. Переверніть садовий інструмент догори дном. Поступово повертайте обидва регулювальні гвинти 17 за допомогою викрутки за стрілкою годинника, поки шпиндельні ножі 16 не будуть злегка зачіпати нижній ніж 15. Вказівка: Ножі працюють як ножиці. Після роботи/зберігання f Перед будь-якими роботами на садовому інструменті витягуйте штепсель з розетки і знімайте кошик для трави. Ґрунтовно очищайте зовнішню поверхню садового інструменту м’якою щіткою та ганчіркою. Не використовуйте воду, розчинники та полірувальні речовини. Видаляйте усі накопичення трави і забруднень, особливо коло вентиляційних отворів 10. Покладіть садовий інструмент набік і прочистіть зону ножів. Скошену траву, що понабивалася, вийміть шматком деревини або

f Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. Зберігайте садовий інструмент в безпечному, сухому і недосяжному для дітей місці. Не ставте інші предмети на садовий інструмент. Щоб не займати багато місця, складіть рукоятку. (див. мал. H) f Коли будете розкладати або складати верхню частину рукоятки, слідкуйте за тим, щоб не затиснути шнур живлення. Не кидайте рукоятку. Cервіснa мaйcтepня i обслуговування клiєнтiв В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і техніч- ного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчас- тин можна знайти за адресою: www.bosch-garden.com Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосуван- ня і налагодження продуктів і приладдя до них. OBJ_BUCH-1393-001.book Page 168 Friday, April 15, 2011 10:36 AMУкраїнська | 169 Bosch Power Tools F 016 L70 798 | (15.4.11) Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: +38 (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service@ua.bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Садові інструменти, приладдя і упаковку треба здавати на екологічно чисту повторну

Не викидайте садові інструменти в побутове

Лише для країн ЄС: Відповідно до європейської директиви 2002/96/EС про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електро- і електронні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. OBJ_BUCH-1393-001.book Page 169 Friday, April 15, 2011 10:36 AM170 | Română F 016 L70 798 | (15.4.11) Bosch Power Tools
