LIETOŠANAS INSTRUKCIJA ASM 32 F BOSCH

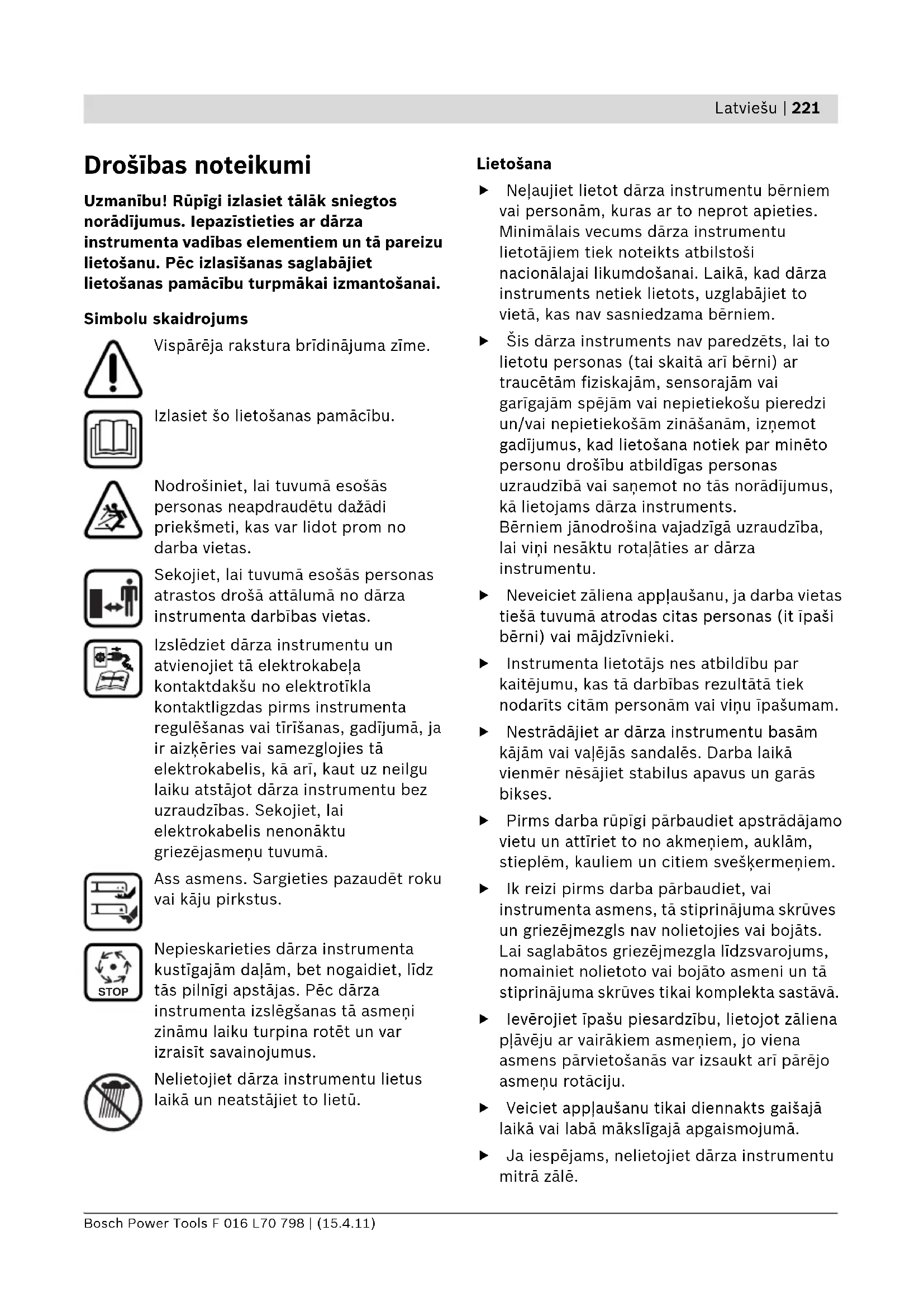

Drošības noteikumi Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar dārza instrumenta vadības elementiem un tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai. Simbolu skaidrojums Vispārēja rakstura brīdinājuma zīme. Izlasiet šo lietošanas pamācību. Nodrošiniet, lai tuvumā esošās personas neapdraudētu dažādi priekšmeti, kas var lidot prom no darba vietas. Sekojiet, lai tuvumā esošās personas atrastos drošā attālumā no dārza instrumenta darbības vietas. Izslēdziet dārza instrumentu un atvienojiet tā elektrokabeļa kontaktdakšu no elektrotīkla kontaktligzdas pirms instrumenta regulēšanas vai tīrīšanas, gadījumā, ja ir aizķēries vai samezglojies tā elektrokabelis, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības. Sekojiet, lai elektrokabelis nenonāktu griezējasmeņu tuvumā. Ass asmens. Sargieties pazaudēt roku vai kāju pirkstus. Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus. Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū. Lietošana f Neļaujiet lietot dārza instrumentu bērniem vai personām, kuras ar to neprot apieties. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem. f Šis dārza instruments nav paredzēts, lai to lietotu personas (tai skaitā arī bērni) ar traucētām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekošu pieredzi un/vai nepietiekošām zināšanām, izņemot gadījumus, kad lietošana notiek par minēto personu drošību atbildīgas personas uzraudzībā vai saņemot no tās norādījumus, kā lietojams dārza instruments. Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi nesāktu rotaļāties ar dārza instrumentu. f Neveiciet zāliena appļaušanu, ja darba vietas tiešā tuvumā atrodas citas personas (it īpaši bērni) vai mājdzīvnieki. f Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. f Nestrādājiet ar dārza instrumentu basām kājām vai vaļējās sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. f Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. f Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā. f Ievērojiet īpašu piesardzību, lietojot zāliena pļāvēju ar vairākiem asmeņiem, jo viena asmens pārvietošanās var izsaukt arī pārējo asmeņu rotāciju. f Veiciet appļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. f Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. STOP OBJ_BUCH-1393-001.book Page 221 Friday, April 15, 2011 10:36 AM222 | Latviešu F 016 L70 798 | (15.4.11) Bosch Power Tools f Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. f Darbs nogāzēs var būt bīstams. – Neappļaujiet stipri stāvas nogāzes. – Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. – Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi, bet ne augšup vai lejup pa to. – Ievērojiet īpašu piesardzību, mainot apstrādes virzienu slīpā vietā. – Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. – Zāliena appļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. f Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. f Dārza instrumenta palaišanas brīdī tam jāatrodas horizontālā stāvoklī, izņemot gadījumus, kad instruments nedaudz jāsasver, lai atvieglotu tā iedarbināšanu garā zālē. Šādās reizēs sasveriet dārza instrumentu tikai par minimāli nepieciešamo leņķi, nospiežot lejup tā rokturi un paceļot augšup no sevis tālāko instrumenta daļu. Pirms dārza instrumenta nolaišanas atpakaļ horizontālā stāvoklī novietojiet abas rokas uz tā roktura. f Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām. f Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. f Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. f Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. f Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. f Veicot zāliena pļāvēja regulēšanu, ievērojiet īpašu piesardzību, jo tas ļaus izvairīties no roku un pēdu iespiešanas starp kustīgajiem asmeņiem un zāliena pļāvēja nekustīgajām daļām. f Sekojiet, lai elektrokabelis un pagarinātājkabelis nenonāktu asmeņu tuvumā. Asmeņi var bojāt kabeli un saskarties ar spriegumnesošām daļām, Ievērojiet piesardzību, jo tas rada elektriskā trieciena briesmas. Atvienojiet instrumenta kontaktdakšu no elektrotīkla kontaktligzdas: – vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, – atbrīvojot iestrēgušās daļas, – veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, – pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, – ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda). Pievienošana elektrotīklam f Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz dārza instrumenta marķējuma plāksnītes. f Šo dārza instrumentu ieteicams pievienot pie elektrotīkla kontaktligzdas, kas aprīkota ar 30 mA noplūdes strāvas aizsargreleju. f Lietojiet kopā ar šo dārza instrumentu vai izmantojiet nomaiņai tikai tādus elektrotīkla kabeļus, kas atbilst ražotāja norādītajiem datiem; kabeļu pasūtījuma numurs un tips ir norādīts lietošanas pamācībā.

Nepieskarieties elektrokabeļa kontaktdakšai ar mitrām rokām. f Nepieļaujiet transporta līdzekļu pārvietošanos pāri instrumenta elektrokabelim un pagarinātājkabelim, nesaspiediet un nestiepiet kabeļus, jo šāda apiešanās tos var sabojāt. Sargājiet kabeļus no karstuma, eļļas un asām malām. OBJ_BUCH-1393-001.book Page 222 Friday, April 15, 2011 10:36 AMLatviešu | 223 Bosch Power Tools F 016 L70 798 | (15.4.11) f Pagarinātājkabelim jābūt veidotam ūdensdrošā izpildījumā, un tā vadu šķērsgriezuma laukumam jāatbilst lietošanas pamācībā norādītajai vērtībai. Kabeļu savienojums nedrīkst atrasties ūdenī. f Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Apkalpošana f Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. f Pārbaudiet, vai ir stingri pieskrūvēti visi dārza instrumenta uzgriežņi un skrūves un vai tas atrodas apmierinošā tehniskā stāvoklī. f Regulāri pārbaudiet zāles savācējtvertnes vai savācējsomas stāvokli un nolietošanās pakāpi. f Lai panāktu augstu darba drošību, pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. f Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievēro- šana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pielietojums Šis dārza instruments ir paredzēts piemājas zāliena appļaušanai. Piegādes komplekts Uzmanīgi izņemiet dārza instrumentu no iesaiņojuma un pārliecinieties, ka tā piegādes komplekts satur šādas vienības: – zāliena pļāvējs ar lokveida rokturi – lokveida roktura apakšējā daļa – 2 skrūves (lokveida roktura apakšējā daļā) – 2 spārnuzgriežņi (lokveida roktura apakšējā daļā) – 2 stienīši (lokveida roktura apakšējā daļā) – 2 pārsegi (lokveida roktura apakšējā daļā) – 2 savācējtvertnes daļas (ASM 32) – zāles savācējtvertne (ASM 32 F) – lietošanas pamācība Ja komplektā trūkst kādas no sastāvdaļām vai kāda no tām ir bojāta, lūdzam griezties tirdznie- cības vietā, kur iegādājāties instrumentu. Pilnīgi samontēts dārza instruments sver aptuveni 8,5–11,0 kg. Tāpēc, izsaiņojot dārza instrumentu, ieteicams pieaicināt palīgu. Izņemot dārza instrumentu no iesaiņojuma un pārnesot to uz apstrādes vietu, ievērojiet piesardzību, lai nepieskartos asajam asmenim. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem dārza instrumenta attēlā, kas sniegts grafikas lappusē. 1 Lokveida roktura augšējā daļa 2 Ieslēdzēja svira 3 Drošības poga 4 Elektrotīkla kontaktdakša ** 5 Kabeļa pretstiepes turētājs*/ ** 6 Lokveida roktura apakšējā daļa 7 Sērijas numurs 8 Zāles savācējtvertne 9 Svira appļaušanas augstuma regulēšanai 10 Ventilācijas atveres 11 Lokveida roktura balsts 12 Pārsegs 13 Stienītis 14 Pagarinātājkabelis* 15 Nekustīgais asmens 16 Rotora asmens 17 Regulējošā skrūve *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. ** Tips ir atkarīgs no valsts OBJ_BUCH-1393-001.book Page 223 Friday, April 15, 2011 10:36 AM224 | Latviešu F 016 L70 798 | (15.4.11) Bosch Power Tools Tehniskie parametri Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 60335. Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis ir 79 dB(A); trokšņa jaudas līmenis ir 92 dB(A). Izkliede K =2 dB. Kopējā vibrācijas paātrinājuma vērtība a

Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem un normatīvajiem dokumentiem: EN 60335, kā arī direktīvām 2004/108/EK, 2006/42/EK un 2000/14/EK. Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir 96 dB(A). Atbilstība ir noteikta saskaņā ar pielikumu VI. Izstrādājuma kategorija: 32 Pārbaudes vieta: SRL, Sudbury, England, Nr. 1088 Tehniskā dokumentācija no: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montāža f Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu un atvienojiet tā kontaktdakšu no elektrotīkla. Rīkojieties šādi arī tad, ja elektrokabelis ir bojāts, pārgriezts vai samezglojies. Jūsu drošībai f Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. f Ievērojiet piesardzību – nepieskarieties rotējošajiem asmeņiem. Rotora zāliena pļāvējs ASM 32 ASM 32 F Izstrādājuma numurs 3 600 H89 A.. 3 600 H89 B.. Nominālā patērējamā jauda W 400 340 Appļaušanas platums cm 32 32 Appļaušanas augstums mm 12 – 32 12 – 32 Zāles savācējtvertnes ietilpība l3123 Svars atbilstoši EPTA-Procedure 01/2003 kg 11,0 8,5 Elektroaizsardzības klase /II /II Sērijas numurs Skatīt sērijas numuru 7 uz dārza instrumenta marķējuma plāksnītes Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz dārza instrumenta marķējuma plāksnītes. Atsevišķiem dārza instrumentiem tirdzniecības apzīmējums var mainīties. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1393-001.book Page 224 Friday, April 15, 2011 10:36 AMLatviešu | 225 Bosch Power Tools F 016 L70 798 | (15.4.11) Elektriskā drošība Drošības apsvērumu dēļ šis dārza instruments ir apgādāts ar aizsargizolāciju un var tikt lietots bez aizsargzemējuma. Tas darbojas no maiņsprieguma 230 V, 50 Hz (instrumenti, kas paredzēti lietošanai ārpus ES, atkarībā no izpildījuma var būt paredzēti arī spriegumam 220 V vai 240 V). Izmantojiet darbam tikai lietošanai atļautos pagarinātājkabeļus. Sīkāku informāciju varat saņemt pilnvarotā klientu apkalpošanas iestādē. Kopā ar instrumentu izmantojiet tikai tādus pagarinātājkabeļus, kuru uzbūve ir saderīga ar tipiem H05VV-F, H05RN-F vai IEC (60227 IEC 53, 60245 IEC 57). Ja dārza instrumenta darbināšanai tiek izmantots pagarinātājkabelis, tā vadu minimālajam šķērsgriezumam jābūt šādam: – 1,0 mm

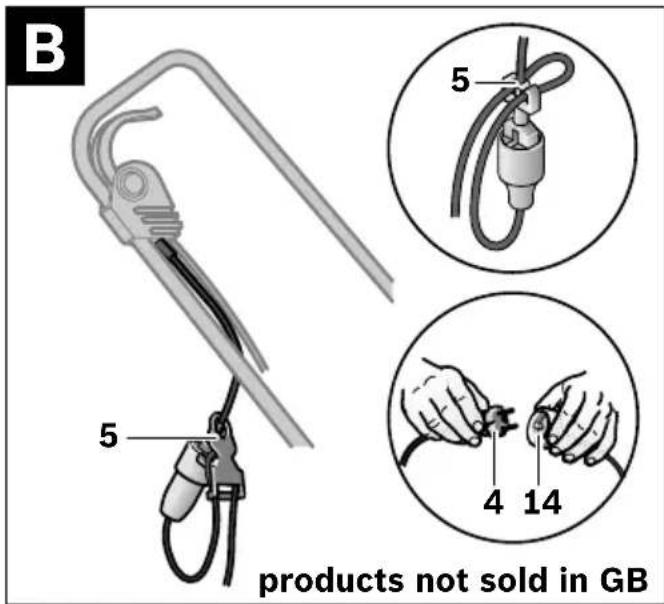

pie maksimālā garuma 100 m. Piezīme. Izmantojamajam pagarinātājkabelim jābūt apgādātam ar aizsargzemējuma vadu, kas ļauj instrumenta aizsargzemējuma ķēdi caur kontaktdakšu savienot ar elektroapgādes sistēmas aizsargzemējuma ķēdi, kā norādīts elektrodrošības noteikumos. Šaubu gadījumā konsultējieties ar kvalificētu elektriķi vai griezieties tuvākajā Bosch pilnvarotā remonta darbnīcā. f IEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu izmantošana var būt bīstama. Pagarinātājkabelim, kontaktdakšai un savienotājam jābūt ūdensdrošiem un piemērotiem izmantošanai ārpus telpām. Kabeļu savienojumiem jābūt sausiem, tos nedrīkst novietot uz zemes. Lai paaugstinātu elektrodrošību, ieteicams lietot noplūdes strāvas aizsargreleju (RCD) ar maksimālo aizsargstrāvu 30 mA. Šis aizsargrelejs ikreiz pirms darba jāpārbauda. Piezīme par izstrādājumiem, kas nav iegādāti Lielbritānijā. UZMANĪBU! Drošības apsvērumu dēļ dārza instrumenta kontaktdakšu nepieciešams mehāniski sasaistīt ar pagarinātājkabeli. Pagarinātājkabeļa savienotājiem jābūt nodrošinātiem pret ūdens šļakatām; tiem jābūt pagatavotiem no gumijas vai pārklātiem ar gumiju. Pagarinātājkabelis jālieto kopā ar īpašu pretstiepes stiprinājumu. Regulāri pārbaudiet, vai savienojošajos kabeļos nav vērojamas bojājumu pazīmes, un izmantojiet tos tikai tad, ja kabeļi ir nevainojamā stāvoklī. Atklājot elektrokabelī bojājumu, nodrošiniet, lai nepieciešamais remonts tiktu veikts Bosch pilnvarotā remonta darbnīcā. Montāža f Atlokot vai salokot instrumenta rokturi, sekojiet, lai starp tā augšējo un apakšējo daļu netiktu iespiests elektrokabelis. Neļaujiet rokturim nekontrolēti krist. Lokveida roktura montāža (attēls A) Piestipriniet lokveida roktura apakšējo daļu 6 ar stienīšiem 13 pie zāliena pļāvēja korpusa. Nodrošiniet, lai pārsegi 12 tiktu iestiprināti lokveida roktura apakšējā daļā 6. f Nodrošiniet, lai zāliena pļāvēja labajā pusē tiktu nostiprināts lokveida roktura balsts 11 (ASM 32). Lietojot skrūves un spārnuzgriežņus, nostipriniet lokveida roktura augšējo daļu 1 uz tā apakšējās daļas 6. Piezīme. Nodrošiniet, lai elektrokabelis tiktu nostiprināts uz lokveida roktura ar elektrokabeļa turētāju, kas tiek piegādāts kopā ar instrumentu. Iestipriniet instrumenta elektrokabeli pretstiepes turētājā 5. Nodrošiniet, lai veidotos pietiekoši gara kabeļa cilpa. (attēls B) Noņemiet no zāliena pļāvēja transporta iesaiņojumu un līmlenti. Nobeigumā nepieciešams noregulēt asmeņus (skatīt attēlu „Asmeņu apkalpošana (attēls G)“). Zāles savācējtvertnes salikšana un piekarināšana/noņemšana (ASM 32) (attēls C1) no Savienojiet kopā zāles savācējtvertnes augšējo un apakšējo daļu. OBJ_BUCH-1393-001.book Page 225 Friday, April 15, 2011 10:36 AM226 | Latviešu F 016 L70 798 | (15.4.11) Bosch Power Tools Zāles savācējtvertnes salikšana un piekarināšana/noņemšana (ASM 32 F) (attēls C2) Salieciet zāles savācējtvertni, kā parādīts attēlā. Piekariniet vai noņemiet zāles savācējtvertni, kā parādīts attēlā. Appļaušanas augstuma regulēšana (attēls D) f Pirms appļaušanas augstuma regulēšanas atlaidiet ieslēdzēja sviru un nogaidiet, līdz apstājas instrumenta dzinējs. Pēc dzinēja izslēgšanas instrumenta asmens zināmu laiku turpina rotēt un var izraisīt savainojumus. Zāliena pļāvējam var iestādīt vairākas appļaušanas augstuma vērtības. Šim nolūkam pavelciet sviru 9 uz āru (n) un tad, nolaižot lejup vai paceļot augšup (o) sviru 9, ieregulējiet vēlamo appļaušanas augstumu, vienlaikus ar otru roku noturot zāliena pļāvēju. Veicot zālāja appļaušanu pirmo reizi sezonā, ieteicams izvēlēties lielāku appļaušanas augstumu. Lietošana Uzsākot lietošanu f Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. Pirms dārza instrumenta atkārtotas ieslēgšanas nogaidiet, līdz tā dzinējs un asmeņi apstājas. f Neieslēdziet instrumentu drīz pēc tā izslēgšanas. Piezīme. Lai atvieglotu instrumenta palaišanu, nospiediet lejup tā lokveida rokturi, paceļot no zemes priekšējos riteņus. Ieslēgšana (attēls E) n Nospiediet drošības pogu 3 un turiet to nospiestu. o Nospiediet ieslēdzēja sviru 2, tuvinot to lokveida rokturim. Atlaidiet drošības pogu 3. Izslēgšana Atlaidiet ieslēdzēja sviru 2. Kļūmju uzmeklēšana Šajā tabulā ir apkopota informācija par iespējamajām kļūmēm dārza instrumenta darbībā un par šo kļūmju novēršanu. Ja kļūmi neizdodas lokalizēt un novērst saviem spēkiem, griezieties pēc palīdzības tuvākajā remonta darbnīcā. f Uzmanību! Pirms kļūmju uzmeklēšanas izslēdziet dārza instrumentu un atvienojiet to no elektrotīkla. p Piekariniet vai noņemiet zāles savācējtvertni, kā parādīts attēlā.

Pazīme Iespējamais cēlonis Novēršana Dārza instruments nedarbojas Elektrotīklā nav sprieguma Pārbaudiet elektrotīklu un ieslēdziet spriegumu Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts Ir pārdedzis drošinātājs Nomainiet drošinātāju Dārza instruments darbojas ar pārtraukumiem Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties remonta darbnīcā OBJ_BUCH-1393-001.book Page 226 Friday, April 15, 2011 10:36 AMLatviešu | 227 Bosch Power Tools F 016 L70 798 | (15.4.11) Apkalpošana un apkope Apkalpošana un tīrīšana f Pirms jebkura darba ar dārza instrumentu atvienojiet to no elektrotīkla un noņemiet zāles savācējtvertni. f Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Piezīme. Lai nodrošinātu ilgstošu un nevainojamu instrumenta darbību, regulāri veiciet šādus apkalpošanas darbus. Regulāri pārbaudiet, vai nav bojāts vai kļuvis vaļīgs dārza instrumenta asmens, vai nav kļuvuši vaļīgi stiprinājuma elementi un vai kāda no daļām nav nolietojusies vai bojāta. Pārbaudiet, vai uz instrumenta ir nostiprināti visi paredzētie pārsegi un aizsargierīces. Pirms instrumenta lietošanas nodrošiniet, lai tam tiktu veikti visi vajadzīgie apkalpošanas un remonta darbi. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, dārza instruments tomēr sabojājas, tas remontējams firmas Bosch pilnvarotā dārza instrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts uz dārza instrumenta marķējuma plāksnītes. Asmeņu apkalpošana (attēls G) f Pirms jebkura darba ar dārza instrumentu atvienojiet to no elektrotīkla un noņemiet zāles savācējtvertni. f Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Ja zāle vairs netiek līdzeni appļauta, rotora asmeņus nepieciešams regulēt. Apgrieziet dārza instrumentu. Ar skrūvgriezi pakāpeniski grieziet abas regulējošās skrūves 17 pulksteņa rādītāju kustības virzienā, līdz rotora asmeņi 16 pārvietojoties viegli skar apakšējo asmeni 15. Piezīme. Asmeņi darbojas pēc šķēru principa. Dārza instruments darbojas ar grūtībām vai izslīd tā piedziņas siksna Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu (skatīt sadaļu „Appļaušanas augstuma regulēšana (attēls D)“) Nav pareizi ieregulēti asmeņi Ieregulējiet asmeņus Dārza instruments veic appļaušanu nelīdzeni Asmeņi ir kļuvuši neasi Griezieties remonta darbnīcā Nav pareizi ieregulēti asmeņi Ieregulējiet asmeņus Asmeņu rotors negriežas Starp asmeņiem ir iestrēgusi zāle Izslēdziet dārza instrumentu Izbrīvējiet asmeņus (vienmēr uzvelciet dārznieka aizsargcimdus) Piedziņas siksna izslīd vai ir bojāta Griezieties remonta darbnīcā Dārza instruments stipri vibrē un/vai trokšņo Ir bojāti asmeņi Griezieties remonta darbnīcā Asmeņi nav noregulēti vienādi Ieregulējiet asmeņus Neapmierinoša veiktspēja Zeme ir pārāk mitra Nogaidiet, līdz zāliens apžūst Pazīme Iespējamais cēlonis Novēršana OBJ_BUCH-1393-001.book Page 227 Friday, April 15, 2011 10:36 AM228 | Latviešu F 016 L70 798 | (15.4.11) Bosch Power Tools Apkope pēc darba un uzglabāšana f Pirms jebkura darba ar dārza instrumentu atvienojiet to no elektrotīkla un noņemiet zāles savācējtvertni. Pamatīgi notīriet dārza instrumenta ārējās virsmas ar mīkstu suku un audumu. Nelietojiet tīrīšanai ūdeni, šķīdinātājus un pulēšanas līdzekļus. Attīriet zāles paliekas un nosēdumus, īpaši rūpīgi iztīrot ventilācijas atveres 10. Noguldiet dārza instrumentu uz sāniem un iztīriet telpu ap asmeņiem. Ja zāles paliekas ir sablīvējušās, iztīriet tās ar piemērotu koka vai plastmasas priekšmetu. f Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Uzglabājiet dārza instrumentu sausā, drošā vie- tā, kur tas nav sasniedzams bērniem. Nenovietojiet uz dārza instrumenta citus priekšmetus. Lai taupītu vietu, instrumenta rokturi var salocīt. (attēls H) f Atlokot vai salokot instrumenta rokturi, sekojiet, lai starp tā augšējo un apakšējo daļu netiktu iespiests elektrokabelis. Neļaujiet rokturim nekontrolēti krist. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkal- pošanu, kā arī par to rezerves daļām. Kopsaliku- ma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-garden.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju- miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotais dārza instruments, tā piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet dārza instrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās elektriskās un elektroniskās ierīces jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. OBJ_BUCH-1393-001.book Page 228 Friday, April 15, 2011 10:36 AMLietuviškai | 229 Bosch Power Tools F 016 L70 798 | (15.4.11)
