ASM 32 F - Ruohonleikkuri BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sylinterileikkuri (reel mower)
Merkki	Bosch
Malli	ASM 32 F
Leikkuuleveys	32 cm
Säädettävä leikkuukorkeus	12–32 mm
Nimellisteho	340 W
Verkkojännite	230 V ~ 50 Hz
Paino (EPTA 01/2003 mukaan)	11,0 kg
Keräyssäiliön tilavuus	3 L
Suojausluokka	Kaksoiseristys (Luokka II)
Äänenpainetaso (LpA)	79 dB(A)
Taattu äänitehotaso (LWA)	96 dB(A)
Tärinä (ah)	< 2,5 m/s²
Leikkuutyyppi	Pyörivä sylinteri
Leikkuukorkeuden säätö	Keskeinen vipu, 9 asentoa
Turvallisuus	Kaksikätinen turvakytkin (vipu + painike)
Virtalähde	Verkkovirta johdolla (jatkojohto tarvitaan)
Toimitukseen sisältyvät tarvikkeet	Ylä- ja alaohjain, keräyssäiliö, tapit, suojukset, ruuvit, siipimutterit
Terien huolto	Säätö säätöruuveilla, teroitus kosketuksella
Suositeltu käyttö	Yksityinen nurmikko, tasainen tai hieman kalteva maasto
Jatkojohdon tyyppi	H05VV-F, H05RN-F tai IEC, poikkipinta pituuden mukaan
Takuu	Kysy jälleenmyyjältä

Usein kysytyt kysymykset - ASM 32 F BOSCH

Miten säädän leikkuukorkeuden Bosch ASM 32 F -ruohonleikkurissa?

Säädä leikkuukorkeus vapauttamalla ensin ohjausvipu ja odottamalla moottorin täydellistä pysähtymistä. Työnnä sitten säätövipu 9 ulospäin (1), säädä haluttu korkeus painamalla tai nostamalla vipua (2) pitäen samalla toista kättä ruohonleikkurissa. Valitse ensimmäisellä leikkuukerralla korkein asento.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista ensin verkkojännite ja jatkojohdon kunto. Varmista, että pistoke toimii. Jos sulake on palanut, vaihda se. Jos ongelma jatkuu, ota yhteyttä Boschin huoltopalveluun.

Miten huollan Bosch ASM 32 F -ruohonleikkurin teriä?

Ennen huoltoa irrota pistoke ja poista keräyssäiliö. Käytä puutarhahanskoja. Terien säätämiseksi käännä leikkuri ylösalaisin ja kierrä kahta säätöruuvia 17 myötäpäivään, kunnes leikkuusylinteri 16 ja alaterä 15 koskettavat tuskin havaittavasti. Terien tulee toimia kuin sakset.

Miten kokoan ASM 32 F -ruohonleikkurin ohjaimen?

Kiinnitä ohjaimen alaosa 6 leikkurin alustaan tapeilla 13. Varmista, että suojukset 12 on asennettu. Asenna ohjaimen yläosa 1 ruuveilla ja siipimuttereilla. Kiinnitä virtajohto kaapelikiinnitykseen 5 jättäen riittävästi löysää. Varo, ettei johto jää puristuksiin taitto- tai avaustilanteessa.

Millaista jatkojohtoa käytetään Bosch ASM 32 F -ruohonleikkurin kanssa?

Käytä hyväksyttyä jatkojohtoa tyyppiä H05VV-F, H05RN-F tai IEC (60227 IEC 53, 60245 IEC 57). Johdon poikkipinnan tulee olla vähintään 1,0 mm² enintään 40 m pituudelle, 1,5 mm² 60 m ja 2,5 mm² 100 m. Jatkojohdon tulee olla roiskevedenkestävä ja sopiva ulkokäyttöön.

Miten tyhjennän ASM 32 F -ruohonleikkurin keräyssäiliön?

Pysäytä leikkuri ja odota terien täydellistä pysähtymistä. Irrota keräyssäiliö nostamalla se ylös. Tyhjennä se ja aseta takaisin napsauttamalla se leikkuriin. Säiliön irrottamiseksi noudata kuvan C2 ohjeita käyttöohjeessa.

Leikkuri tärisee epänormaalisti, mitä tehdä?

Liiallinen tärinä voi viitata vaurioituneeseen terään tai virheelliseen säätöön. Tarkista terien kunto ja säädä tarvittaessa. Jos ongelma jatkuu, ota yhteyttä Boschin huoltopalveluun.

Voinko käyttää Bosch ASM 32 F -ruohonleikkuria sateella?

Ei. Leikkuria ei saa käyttää sateella eikä altistaa sateelle. Märkä ruoho voi myös johtaa huonoon leikkuutulokseen ja lisätä liukastumisriskiä.

Miten säilytän ASM 32 F -ruohonleikkurin käytön jälkeen?

Puhdista ulkopinnat huolellisesti pehmeällä harjalla tai liinalla. Älä käytä vettä tai liuottimia. Kallista leikkuria sivulle teräalueen puhdistamiseksi (käsineet kädessä). Säilytä kuivassa ja turvallisessa paikassa, poissa lasten ulottuvilta. Tilan säästämiseksi voit taittaa ohjaimen kokonaan.

Mistä löydän varaosia Bosch ASM 32 F -ruohonleikkuriin?

Alkuperäiset Boschin varaosat ovat saatavissa Boschin huoltopalvelusta. Tilausta varten tarvitset leikkurin tyyppikilven kymmennumeroisen tuotenumeron. Voit myös tarkastella räjäytyskuvia Boschin verkkosivustolla.

KÄYTTÖOHJE ASM 32 F BOSCH

fl Alkuperäset ojheet

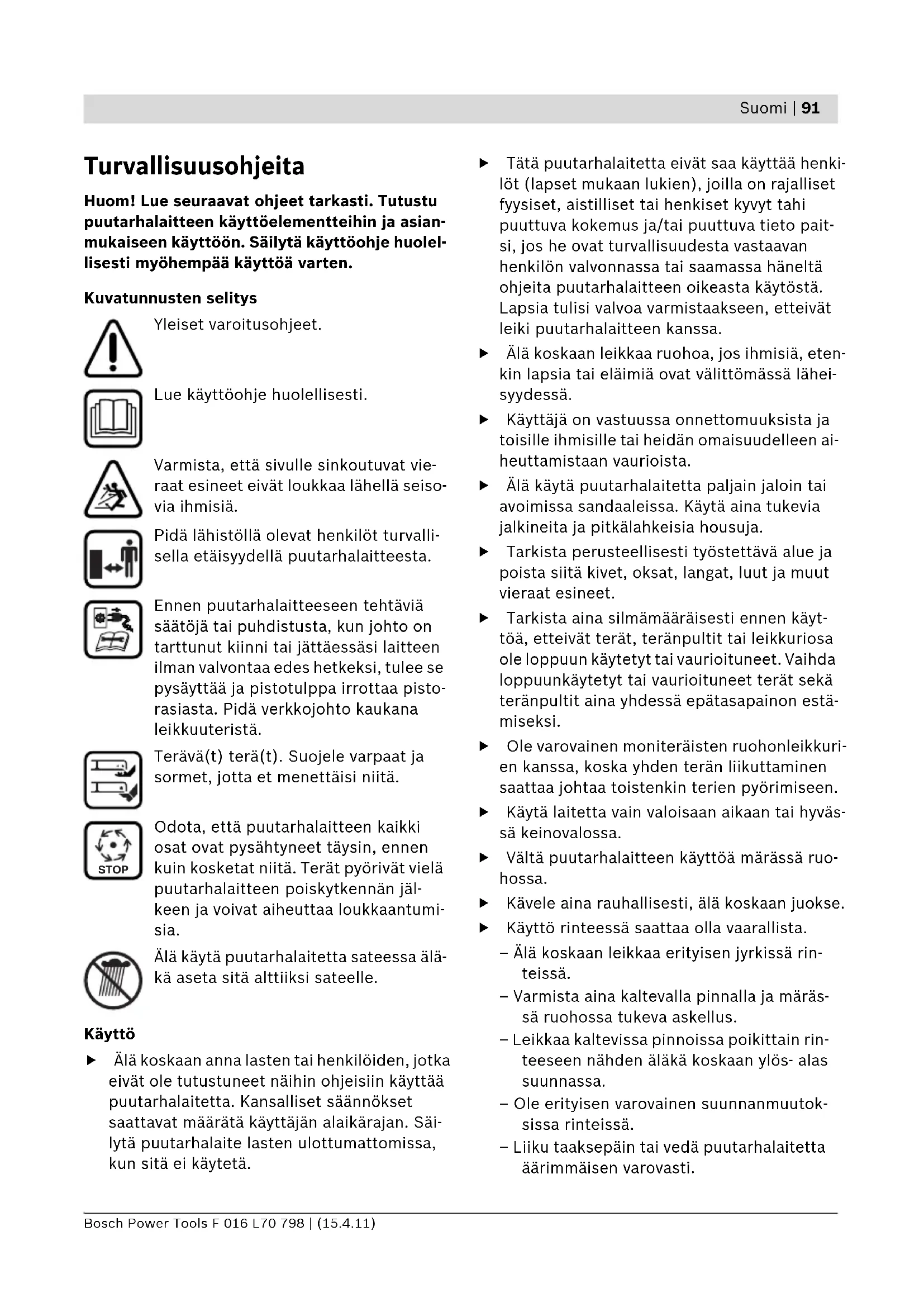

Huom! Lue seuraavat ohjeet tarkasti. Tutustupuutarhalaiteen kayttöelementteihin ja asianmukaiseen kayttoön. Sälytä kayttöohje huolellisesti myehempää kayttöa varten.

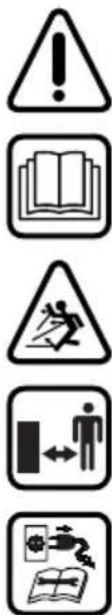

Kuvatunnusten selitys

Yleiset varoitusohjeet.

Lue käytööhje huolellisesti.

Varmista, etta sivulle sinkoutuvat vieraat esineet eivat loukkaa lahella seiso- via ihmisia.

Pida Iahistoll' olevat henkilot turvallisella etaisyydella puutarhalaitteesta.

Ennen puutarhalaitteeseen tehtavia saatjatai puhdistusa, kun johto on tarttunut kiinnai jattaessasi laitteen ilman valvontaa edes hetkeksi, tulee se pysayttaa ja pistolulppa irrottaa pistorasiasta. Pida verkojohto kaukanaleikkuuterista.

Terävä(t) terä(t). Suojele varpaat ja sormet, jotta et menettäisi niitta.

Odota, etta puutarhalaitteen kaikki osat ovat pysahtyneet tysin, ennen kuin kosketat niita. Terat pyorivat vielau puutarhalaitteen poiskytkennan jalkeen ja voivat aiheuttaa loukkaantumisia.

Älä käytä puutarhalaitetta sateessa aläka aseta sita alttiiksi sateelle.

Käytto

Alä koskaan annalasten tai henkilöiden, jotka eivat ole tutustuneet naihin ohjeisiin kayttä puutarhalaitetta. Kansalliset saannokset saattavat märata kayttäjan alaikarajan. Sälytä puutarhalalaite lasten ulottumattomissa, kun sitä ei kayteta.

Tata puutarhalaitetta eivat saa kayttaa henki lot (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan henkilon valvonnassa tai saamassa haneltaohjeita puutarhalaitteen oikeasta kaytosta. Lapsia tulisi valvoa varmistaaakseen, etteivat leiki puutarhalaitteen kanssa.

Alä koskaan leikkaa ruohoa,Jos ihmisia, etenk lapsia tai elaimia ovat valittomassa laheisyydessa.
Käytäja on vastuussa onnettomuiksista ja toisille ihmisille tai heidän omaisuudelleen aieuttamistaan vaurioista.
- Älä käytä puutarhalaitetta paljain jaloin tai avoimissa sandaaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja.
Tarkista perusteellisesti tyostettäva alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet.
Tarkista aina silmamaaäraisesti ennen kayttoa, etteivat terat, teranpultit tai leikkuriosa ole loppuun kaytetyt tai vaurioituneet. Vaihda loppuunkaytetyt tai vaurioituneet terat sekata reraplultit aina yhdessä epatasapainon estamiseksi.
Ole varovainen moniteräisten ruohonleikkurien kanssa, koska yhden terän liikuttaminen saattaa johtaa toistenkin terien pyörimiseen.
Käytä Iaitetta vain valoisaan aikaan tai hyvässä keinovalossa.
Välta puutarhalaitteen käytöa marassa ruohossa.
Kavele aina rauhallisesti, ala koskaan juokse.
Käytto rinteessaa saattaa olla vaarallista.

• Äla koskaan leikkaa erityisen jyrkissä rinteissä.
• Varmista aina kaltevalla pinnalla ja marassruohossa tukeva askellus.
• Leikkaa kaltevissa pinnoissa poikittain rinteeseen nahden alaka koskaan ylos-alas suunnassa.
• Ole erityisen varovainen suunnanmuutok-sissa rinteissä.
  -Liiku taaksepain tai veda puutarhalaitetta aarimmaisen varovasti.

-Työnnäina puutarhalaitetta leikatessa eteenpain alakkooskaan veda sitkehoasi kohti.
Terien tulee olla pysahdyksissä, kun puutar-halaitetta tule kallistaa kuljetusta varten, jos joutuu ylltamän pintoja, joissa ei ole ruohoa tai siirta'puutarhalalaite tyostettavalle alueelle tai siitä pois.
Alä kallista puutarhalaitetta moottoria käyn-nistettäessä paitsi, jos se on välttamätontä korkean ruohon takia. Tassä tapauksessa tulee ainoastaan nostaa käytäjästa poispäin suunnattua puolta painamalla kahva alaspäin juuri niin paljon, kun on välttamätontä. Tarkista, että molemmat kädet ovat kahvassa, kun puutarhalaite taas lasketaan alas.
Käynnistä puutarhalaite käyttoohjeessa neu-votulla tavalla ja varmista, etta jalkasi ovat riittävän kaukana terista.
Alä pida kasiā tai jalkoja lahellä pyöriviä osia.
Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä laitteen poistovyöhykkeesta.
- Alä koskaan nosta tai kanna puutarhalaitetta moottorin kaydessä.
Ala koskaan kayta puutarhalaitetta, jos suojalaitteet tai suojukset ovat vialisia tai ilman turvalaitteita, kuten esimerkiki silpunohjainta ja/tai ruohonkokoojasaliotä.
Ole aärmmäisen varovainen tehdessä saa-tööitä ruohonleikkuriin, jotta käsien tai jalkojen jaämiseltä puristukseen ruohonleikkurin liikkuvien terien ja kiinteiden osien valiin valtyttäisiin.
Pida verkkjoho to ja jatkojohto loitolla leikkuuterast. Tera voi vaurioittaa johtoa ja voit joutua kosketukseen jannitteisten osien kanssa. Varo, on olemassa sahkokiun vaara.

Irrota pistotulppa pistorasiasta:

• kun poistut puutarhalaitteen luota,
• ennen tukosten poistamista,
• tarkistaessasi, puhdistaessasi puutarhalaitetta tai tehdessasi puutarhalaitteeseen kohdistuvia toitä,

• tormatty vieraaseen esineeseen. Tarkista valittomasti puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa,

• jos puutarhalaite alkaa tärista poikkeuksellisiesti (tarkista heti).

Sähköliitäntä

Virtalähteen jännitteen tulee vastata puutarhalaitteen typpikilvessa olevia tietoja.
Suositellaan, etta tāmā puutarhalalaite liitetään vain pistorasiaan, jota suojaa 30 mA vikavirtasuojakytkin.
Käytä tai vaihda tähän puutarhalaitteeseen vain verkkjohtoja, jotka vastaavat valmista-jan antamia tietoja; katso tilausnummer ja malli käyttoohjeesta.
Alä koskaan tartu pistotulppaan käsien ollessa kosteita.
Verkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei saa litistäeikamurtaa, kosna ne saattavat vahingoittua. Suojaa johtoa kuumudelta, oljylta ja teraviltareunoilta.
Jatkojohdon halkaisijan tulee olla käyttoohjeen mukainen ja sen tulee olla roiskevesisuojattu. Pistokeliitäntä ei saa olla vedessa.
Käytä aina puutarhakäsiniteita, kun työskentelet terävien terien alueella.

Huolto

Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.
Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi taatu.
Tarkista saannollisesti ruohonkokoojasailion kunto ja kuluneisuus.
Tarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin.
Varmista, etta vaihto-osat ovat Bosch-tuotantoa.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen.

Määräyksenmukainen käytto

Puutarhalaite on tarkoitetti ruohonleikkuun yksityisalueella.

Toimitukseen kuuluu

Ota puutarhalaite varovasti pakkauksestaan ja tarkista, etta kaikki seuraavat osat loytyvat:

• Ruohonleikkuri sankakahvalla
• Sankakahvan alaosa
• 2 Ruuvit (kiinnitetty sankakahvan alaosaan)
• 2 Siipimutterit (kiinnitetty sankakahvan alaosaan)
• 2 Tappia (kiinnitetty sankakahvan alaosaan)
• 2 Kantta (kiinnitetty sankakahvan alaosaan)
  -2 Ruohonkokoojasaiionpuolikasta (ASM 32)
• Kokoojasaiio (ASM 32 F)
• Käytö hj e

Jos osia puuttuu tai jo ne ovat vaurioituneet, tu-lee sinun kaantya kauppiasi puoleen.

Puutarhalaite painaa taydellisesti koottuna noin 8,5-11,0 kg. Pyyda tarvittaessa apua puutarhalaitteen ottamiseen pakkauksesta.

Varo teräviä teria, ottaessasi puutarhalaitteen pakkauksesta tai kantaessasi sen nurmikolle.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan puutarhalaitteen kuvaan.

1 Sankakahvan yläosa
2 Kytkentakahva
3 Varmuuspainike
4 Pistotulppa**
5 Johdon vedonpoistin*/
6 Sankakahvan alaosa
7 Sarjanumero
8 Kokoojasaiio
9 Vipu leikkukorkeutta varten

10 Tuuletusaukot
11 Sankakahvan Iukitus
12 Kansi
13 Tappi
14 Jatkojohto*
15 Tera
16 Telaterä
17 Saatoruuvi

*Kuvassa tai selostuksessa esiintyvä lisätarvike eikuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

** maakohtainen

Tekniset tiedot

Sylinterileikkuri ASM 32 ASM 32 F
Tuotenumero	3 600 H89 A..	3 600 H89 B..
Ottoteho	W 400 340
Terän leveys	cm 32 32
Leikkuukorkeus	mm 12 - 32 12 - 32
Kokoojasäällön tilavuus	I	3
Paino vastaa EPTA-Procedure 01/2003	kg	11,0
Suojausluokka		☐/II
Sarjanumero	Katso sarjanumero 7 puutarhalaitteen typpi- kilvestä
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakhtaisissa malleissa{name tiedot voivat vaihdella.
Ota huomioon puutarhalaiteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalaitteiden kauppanimitys saaat- taa vaihdella.

Melu-/tärinätedot

Melun mittausarvot on märritetty EN 60335 mu-kaan.

Laitteen tyypillinen A-painotettu melutaso on: aanen painetaso 79 dB(A); aanen tehotaso 92 dB(A). Epavarmuus K = 2 dB.

Värähtelyn yhteisarvot a_h (kolmen suunnan vektorisummat) ja epävarmuus K mitattuna EN 60335 mukaan: a_h < 2,5m / s^2 K = 1,5m / s^2

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siita, etta koh-dassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 direktiivien 2004/108/EY, 2006/42/EY, 2000/14/EY märäysten mukaan. 2000/14/EY: Taattu aen tenhotaso 96 dB(A). Yhteensopivuuden arvointimenetelma liitteen VI mukaan.

Tuotelaji: 32

Nimetty tarkastusasema:

SRL, Sudbury, England, Nr. 1088

Tekninen tiedosto kohdasta:

Huom! Pysäytä puutarhalaite ja irrota pistotulppa pistorasiasta ennen huolto- ja puh-distustöitä. Sama säntö patee, jos verkkojohto on vaurioitunut, katKennut tai sotkeutunut.

Turvallisuussyistä

Terat pyorivat vielä mutama sekunti sen jälkeen, kun puutarhalaite on sammutetu.
Varoitus - alä kosketa pyöriviä teria.

Sähkötvallisuus

Puutarhalaitteesi on turvallisuussyista suojaeristety, eikä sitā tarvitse maadoittaa. Käytöjannite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch-sopimushuollosta.

Vain rakenteita H05VV-F, H05RN-F tai IEC (60227 IEC 53, 60245 IEC 57) vastaavia jatkojohtoja saa kayttä.

Jos käytät jatkojohtoa puutarhalaitteen kanssa, tulee johtimien poikkipinnan olla jokin seuraa-vista:

• 1 , 0 ^ 2 ssuunin pituus 40m
• 1 , 5 ^ 2 ： nuunin pituus 60 m
• 2, 5^2 nsuunin pituus 100 m

Huomio: Jos kaytāt jatkojohtoa, on siinä - kuten turvaohjeissa on selostettu - oltava suojajohdin, joka pistotulpan kautta on yhteydessä verkon maadoitukseen.

Kysy epävarmoissa tapauksissa sähkömieheltä tai lahimmastā Bosch-sopimushuollosta.

VAROITUS: Säntöjenvastaiset jatkojohdot saattavat olla vaarallisia. Jatkojohdon, pistotulpan ja liittimen tulee olla vesitiiviita ulkokayttoön hyväksyttyä mallia.

Johdon liitoskohtien tulee olla kuivat eivatkne saa maata maassa.

Turvallisuuden parantamiseksi suositellaan käytämaan FI-kytkintä (RCD),jonka vikavirta on korkeintaan 30mA Tata FI-kytkintä tulisi tarkistaa ennen jokaista käyttoa.

Ohjeita tuotteille, joita ei myyda alueella GB:
HUOMIO: Turvallisuutesi takia on välttämätön-tä, etta puutarhalaitteen pistotulppa kiinniteteään jatkojohtoon. Jatkojohdon liitin on oltavaroiskevesisuojattu, kumia tai kumipäellysteinen.
Jatkojohdossa on oltava vedonpoistin.

On säännöllisesti tarkistettava, etta liitäntäjoh-dossa ei ole merkkejä vaurioista, ainoastaan moitteettomassa kunnossa olevaa johtoa saa käytää.

Jos liitantajohto on vahingoittunut, sen saa korjata vain Bosch-sopimushuolto.

Asennus

Tarkista taittaessasi auki tai kiinnyylempi/ alempi kasicahva, etta virtajohto ei jaa puristukseen. Ala anna kasicahvan pudota.

Sankakahvan asennus (katso kuva A)

Kiinnitta sankakahvan alaosa 6 tapeilla 13 ruohonleikkurin perusrunkoon.

Varmista, etta kannet 12 ovat paikoillaan sankakahvan alaosassa 6.

Varmista, etta sankakahvan lukitus 11 on asennettu oikealle puolelle ruohonleikkuria kaytettäessä (ASM 32).

Kiinnitta sankakahvan ylaosa 1 ruuveilla ja siipimuttereilla alempiin tankoihin 6.

Ohje: Varmista, etta johto on kiinnitetty sankakahvaan toimitukseen kuuluvan johtokiinnikkeen avulla.

Kiinnitä johto vedonpoistimeen 5. Varmista, etta johdolla on riittavasti liikkumisvaraa. (katso kuva B)

Poista kuljetuspakkaus ja teippi ruohonleikkurista. Sääda sitten terat (katso "Teränhoito (katso kuva G)".

Ruohonkokoojasäillön kokoaminen ja ripustus/irrotus (ASM 32) (katso kuva C1)

Liitta ruohonkokoojasaiiion ylaosa ja alaosa yhteen.
Ripusta ja irrota ruohonkokoojasäili kuyan osoittamalla tavalla.

Ruohonkokoojasällön kokoaminen ja ripustus/irrotus (ASM 32 F) (katso kuva C2)

Kokoa ruohonkokoojasäiliö kuvan osoittamalla tavalla.

Ripusta ja irrota ruohonkokoojasäiliö kuvan osoittamalla tavalla.

Leikkuukorkeuden saatö (katso kuva D)

Pysahdy ennen leikkuukorkeuden saatoo, vamputa kytkentavipu ja odota, kunnes moottori on pysahtynyt. Terat pyorivat vielakoneen poiskytKennan jalkeen ja voivat aiheuttaa loukkaantumisia.

Ruohonleikkuriin voidaan saataa useita leikkuukorkeuksia.

Paina vipua 9 ulospain (1) ja sääda sitten painamalla vipua 9 alaspain tai nostramalla sitä ylospain (2) haluttuun leikkuukorkeuteen pitäen vastaan ruohonleikkurista toisella kädellä.

Sesongin ensimmäista leikkuuta varten tulisi leikkuukorkeus asettaa korkealle.

Käytto

Käytöönotto

Terat pyorivat vielä mutantan sekunnin sen jälkeen, kun puutarhalaite on sammutettu. Odota, kunnes moottori ja terät ovat pysahtyneet, ennen kuin käynnistät puutarhalaitteen uudelleen.
Alä kytke sahkolaitetta pois ja pälle nopeasti peräkkain.

Huomio: Käynnistyksen helpottamiseksi, painat kaskahvaa alas etupyörien kohottamiseksi.

Käynnistys (katso kuva E)

Paina varmuuspainiketta 3 ja pidä se painettuna.
Vedä kytkentäkahva 2 käsikahvaa vasten.

Päästa varmuuspainike 3 vapaaksi.

Poiskytkenta

Pästä kytkentakahva 2 vapaaksi.

Ruohonleikkuu (katso kuva F)

Aseta ruohonleikkuri nurmikon reunaan ja mahdollisimman lahelle verkkopistorasiaa. Tyoskentele poispain verkkopistorasiasta.

Siirra kaapeli joka käännöksessä vastakkaiselle, jo käsitellylle puolelle.

Telaterat vaativat mahdollisesti saadön etenkin ennen ensimmaistä kayttoönottoa (katso "Teränhoito (katso kuva G)").

Alä ylikuormita moottoria työskennellessäpi poikkeuksellisen raskaisa olosuheissa.

Ylikuormalla moottorin kierrosluku alenee ja moottorin aani muuttuu. Pysaytä talloin puutar-halaite, päästa kytkentäkahva 2 vapaaksi ja aseta suurempi leikkuukorkeus. Muussa tapaukssessa moottori saattaa vaurioitua.

Vianetsintä

Seuraavassa taulukossa on vikairoireita, mahdolliset syyt sekä oikeat korjaustoimenpiteet siltä varalta, etta puutarhalaitteesi joskus ei toimisi moitteettomasti. Ellet näden avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun käntyä huoltokorjaamosi puoleen.

▶ Huom! Pysäytä puutarhalaite ja irrota verkkopistotulppa pistorasiasta ennen vianetsintä.

Vian oire Mahdolliset vikalähteet Korjaus

Puutarhalaite ei toimi Verkkojännitettä ei ole Tarkista ja kytke
	Verkkopistorasia on viallinen Käytä toista pistorasiaa
	Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut
	Varoke on lauennut Vaihda sulake
Puutarhalaite käy katkonaisesti	Jatkojohto on vaurioitunut	Tarkista johto ja vaihda se, jos se on vaurioitunut
	Puutarhalaitteen sisäisessä joh-dotukssaa vika	Hakeudu asiakspalveluun
Puutarhalaite käy raskaasti tai hihna kitisee	Leikkuukorkeus on liian pieni Aseta suurempileikkuukorkeus (katso "Leik-kuukorkeuden säätö(katso kuva D))
	Terät on säädettyväärin Säädä terät
Puutarhalaite jättä epatasai-sen leikkuujäljen	Terä on tylsä Hakeudu asiakspalveluun
	Terät on säädettyväärin Säädä terät
Telaterä ei pyörì	Ruoho tukkii terän	Sammuta puutarhalaitePoista tutkeutuma (käytä ainapuutarhakäsineitä)
	Hihna luisuu tai on vahingoittunut	Hakeudu asiakspalveluun
Voimakasvärinä/melu	Terä on vahingoittunut	Hakeudu asiakspalveluun
	Terä ei ole säädetty yhdenmu-kaisesti	Säädä terät
Epätydyttävä työteho	Maa on liian märkä ruohonleik-kuuseen	Anna nurmikon kuivua

Hoito ja huelto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä ja poista ruohonkokoojasäiliö.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Ohje: Suorita seuraavat huoltotoimenpiteet saannollisesti, takaaksesi pitkān ja luotettavan käyttoajan.

Tarkista saannollisesti, ettei puutarhalaitteessa ole ilmeisi pautteita, kuten loysi tai vaurioituneita teria, irtonaisia liitoksia tai kuluneita tahi vaurioituneita osia.

Tarkista, etta suojukset ja suojalaitteet ovat kunnossa ja oikein asennettu. Suorita mahdolliset huolto- ja korjaustyot ennen kayttoa.

Jos puutarhalaitteessa, huolellisesta valmistuk-sesta ja koestusmenettelysta huolimatta esi-tyy vikaa, tulee korjaus antaa Bosch-puutarhalaitteiden sopimushuollon tehtavaksi.

llmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka loytyy puutarhalaitteen mallikilvestä.

Teränhoito (katso kuva G)

Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyökaluun kohdistuvia toitä ja poista ruohonkokoojasäiliö.
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Telateria taytyy saataa uudelleen heti, kun ruho ei ena leikkaudu siististi ja tasaisesti.

Kännä puutarhalalaite niin, etta se on ylosalaisin.

Kierra molempia saatoruuveja 17 ruuvitaltalla pienin askelin myotapäivaan, kunnes telaterat 16 kevesti laahaavat alempaan teraan 15.

Huomio: Terāt toimivat saksien lailla.

Työvaiehen jälkeen/säilytys

• Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyökaluun kohdistuvia toitä ja poista ruohonkokoojasäiliö.

Puhdista puutarhalaite ulkoa huolella pehmeallaharjalla ja rievulla. Alä kayta vetta alakä liuottimia tai kiillotusaineita. Poista kaikki kiinnittynytruoho ja kerrostumat, etenkin tuuletusaukoista 10.

Aseta puutarhalaite kyljelleen ja puhdista teralue. Poista kovaksi puristunut leikkuujaannos puu-tai muovikappaleella.

Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella.

Säilytä puutarhalaite varmassa, kuivassa paikassa, lasten ulottumattomissa. Ålä koskaan aseta mitään muita esineitä puutarhalaitteen pälle.

Taita kahva yhteen tilan saastamiseksi. (katso kuva H)

Tarkista taittaessasi auki tai kiinnylempi/ alempi kaskahva, etta virtajohto ei jaa puristukseen. Alä anna kaskahvan pudota.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysmyksiin. Rajahdyspiirustuksia ja tietoja varaosista loydat myos osoitteesta:

Bosch-asiakasneuvonta auttaa mielellaan sinua tuotteiden ja lisatarvikkeiden ostoa, kayttoa ja saatoo koskevissa kysmyksissa.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Toimita puutarhalaitteet, lisatarvikkeet ja pakkausmaterialiaali ymparistoystavalliseen jatteiden kierratykseen.

Ala heita puutarhalaitteita talousjatteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sahk- ja elektroniikkalaitteita koskevan direktiivn 2002/96/EY ja sen kansalisten lakien muunnosten mukaan, tulee kayttokelvottomat sahk- ja elektroniikkalaitteet kerata erik

seen ja toimittaa ymparistoystavalliseen uusio kayttoon.

Oikeus teknisiin muutokiin pidetetän.

Ynoeicac aopaaiac

Ppoooxn! AiaBaoTe npooekTikac Tc odnyiec nou akoAouOov. EgoikeWthetae me ta oToixeiia Xeipioou kai tn oomega xhoan Tou mnxavmuoc knou. NapakaLoupe diaapuAaleKaalac Ondnyiec xeipioou yia kaThee pAAovtikxhoan.

Eepnveia twv eikovoouβoλwv

YnOSeIeN KIVvou, yevka.

AiaBaoTe oAe TIC OBNyie Xeiipioou.

Texvika xapaktnploikä

Markus: Löiketerade tooppohimõte on vörreldav kärigega.

Pärast toö loppu
