NAVODILA ZA UPORABO ASM 32 F BOSCH

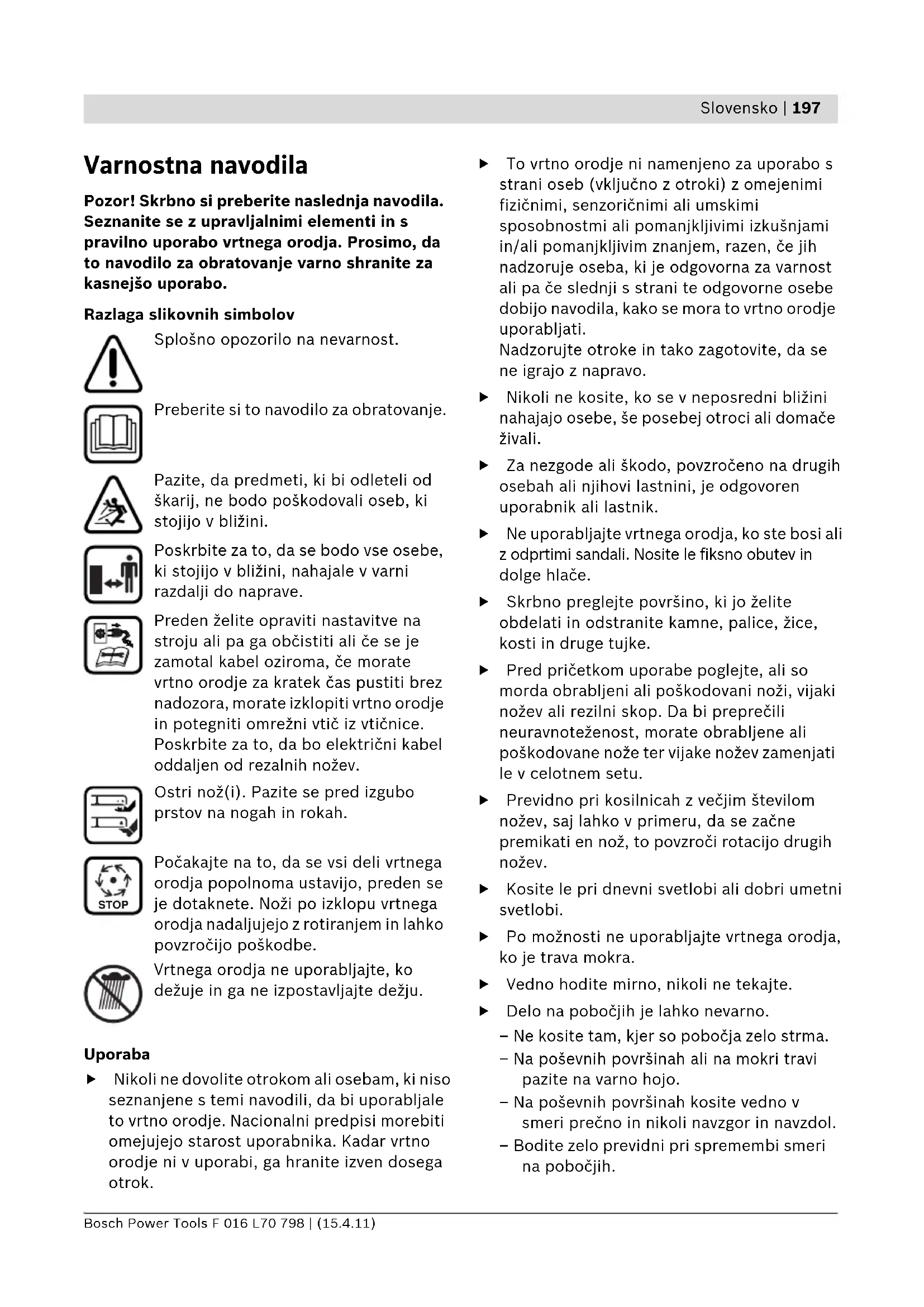

Varnostna navodila Pozor! Skrbno si preberite naslednja navodila. Seznanite se z upravljalnimi elementi in s pravilno uporabo vrtnega orodja. Prosimo, da to navodilo za obratovanje varno shranite za kasnejšo uporabo. Razlaga slikovnih simbolov Splošno opozorilo na nevarnost. Preberite si to navodilo za obratovanje. Pazite, da predmeti, ki bi odleteli od škarij, ne bodo poškodovali oseb, ki stojijo v bližini. Poskrbite za to, da se bodo vse osebe, ki stojijo v bližini, nahajale v varni razdalji do naprave. Preden želite opraviti nastavitve na stroju ali pa ga občistiti ali če se je zamotal kabel oziroma, če morate vrtno orodje za kratek čas pustiti brez nadozora, morate izklopiti vrtno orodje in potegniti omrežni vtič iz vtičnice. Poskrbite za to, da bo električni kabel oddaljen od rezalnih nožev. Ostri nož(i). Pazite se pred izgubo prstov na nogah in rokah. Počakajte na to, da se vsi deli vrtnega orodja popolnoma ustavijo, preden se je dotaknete. Noži po izklopu vrtnega orodja nadaljujejo z rotiranjem in lahko povzročijo poškodbe. Vrtnega orodja ne uporabljajte, ko dežuje in ga ne izpostavljajte dežju. Uporaba f Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale to vrtno orodje. Nacionalni predpisi morebiti omejujejo starost uporabnika. Kadar vrtno orodje ni v uporabi, ga hranite izven dosega otrok. f To vrtno orodje ni namenjeno za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen, če jih nadzoruje oseba, ki je odgovorna za varnost ali pa če slednji s strani te odgovorne osebe dobijo navodila, kako se mora to vrtno orodje uporabljati. Nadzorujte otroke in tako zagotovite, da se ne igrajo z napravo. f Nikoli ne kosite, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali domače živali. f Za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik. f Ne uporabljajte vrtnega orodja, ko ste bosi ali z odprtimi sandali. Nosite le fiksno obutev in dolge hlače. f Skrbno preglejte površino, ki jo želite obdelati in odstranite kamne, palice, žice, kosti in druge tujke. f Pred pričetkom uporabe poglejte, ali so morda obrabljeni ali poškodovani noži, vijaki nožev ali rezilni skop. Da bi preprečili neuravnoteženost, morate obrabljene ali poškodovane nože ter vijake nožev zamenjati le v celotnem setu. f Previdno pri kosilnicah z večjim številom nožev, saj lahko v primeru, da se začne premikati en nož, to povzroči rotacijo drugih nožev. f Kosite le pri dnevni svetlobi ali dobri umetni svetlobi. f Po možnosti ne uporabljajte vrtnega orodja, ko je trava mokra. f Vedno hodite mirno, nikoli ne tekajte. f Delo na pobočjih je lahko nevarno. – Ne kosite tam, kjer so pobočja zelo strma. – Na poševnih površinah ali na mokri travi pazite na varno hojo. – Na poševnih površinah kosite vedno v smeri prečno in nikoli navzgor in navzdol. – Bodite zelo previdni pri spremembi smeri na pobočjih. STOP OBJ_BUCH-1393-001.book Page 197 Friday, April 15, 2011 10:36 AM198 | Slovensko F 016 L70 798 | (15.4.11) Bosch Power Tools – Bodite zelo previdni pri ritenski hoji ali vleki vrtnega orodja. – Med košnjo potiskajte vrtno orodje vedno v smeri naprej in ga nikoli ne vlecite v proti telesu. f Noži morajo stati, ko nagnete vrtno orodje za transport ali če prečkate netravnate površine in med transportom vrtnega orodja k površinam, ki jih želite pokositi. f Ne nagibajte vrtnega orodja pri startu ali vklopu motorja, razen če je to potrebno za start v visoki travi. V tem primeru s pritiskom na ročaj ne dvignite več kot je potrebno tiste strani, ki je obrnjena vstran od uporabnika. Pazite na to, da se med spuščanjem vrtnega orodja vaši roki nahajata na ročaju. f Vklopite vrtno orodje, kot je opisano v navodilu za obratovanje in pazite na to, da se bodo vaše noge nahajale dovolj daleč stran od rotirajočih se delov. f Poskrbite za to, da se roki in nogi ne nahajata v bližini ali pod rotirajočimi deli. f Pri delu z vrtnim orodjem se ne približujte se področju izmeta. f Nikoli ne vzdigujte oz. ne nosite vrtnega orodja z vklopljenim motorjem. f Nikoli ne uporabljajte vrtnega orodja s poškodovanimi zaščitnimi pripravami, pokrovi ali brez varnostnih naprav, kot npr. odbojnika in/ali posode za prestrezanje trave. f Pri nastavljanju kosilnice bodite vedno zelo previdni, da bi tako preprečili vpetje rok in nog med premikajočimi se noži in fiksnimi deli naprave kosilnice. f Poskrbite za to, da se električni in podaljševalni kabli ne približajo nožem. Lahko bi poškodovali kable in tako povzročili, da se dotaknite delov, ki so pod napetostjo. Previdno, obstaja nevarnost električnega udara. Potegnite omrežni vtič iz vtičnice v naslednjih primerih: – vedno, ko se oddaljite od vrtnega orodja, – pred odstranitvijo blokad, – med kontrolo ali čiščenjem vrtnega orodja oz. ko neposredno delate na stroju, – po koliziji s tujkom. Preverite vrtno orodje glede na poškodbe in če je potrebno, morate poskrbeti za popravilo v primeru, – če vrtno orodje prične nenavadno vibrirati (takojšnja kontrola). Električni priključek f Napetost električnega vira mora ustrezati podatkom, ki so navedeni na tipski ploščici vrtnega orodja. f Priporočamo, da električno orodje priključite le na vtičnico, ki je zavarovana s tokovno zaščitnim stikalom 30 mA (FI-stikalo). f Za to vrtno ordje oporabite ali nadomestite samo omrežne priključke, ki se skladajo z navedbami proizvajalca; naročniška številka in tip glejte na navodilu za obratovanje. f Omrežnega vtiča se nikoli ne dotaknite z mokrimi rokami. f Ne smete peljati preko omrežnega priključka, ne smete ga stiskati ali vlačiti za njega, saj bi ga lahko poškodovali. Zaščitite kabel pred vročino, oljem in ostrimi robovi. f Prerez podaljševalnega kabla mora ustrezati meram, ki so navedeni v navodilu za uporabo ter mora biti zaščiten pred škropljenjem. Vtična povezava ne sme ležati v vodi. f Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Vzdrževanje f Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. f Prepričajte se, da bodo vse matice, vsi sorniki in vijaki varno pritrjeni, le tako boste zagotovili varno delovno stanje vrtnega orodja. f Redno preverjajte posodo/vrečo za prestrezanje trave glede na njegovo stanje in obrabljenost. OBJ_BUCH-1393-001.book Page 198 Friday, April 15, 2011 10:36 AMSlovensko | 199 Bosch Power Tools F 016 L70 798 | (15.4.11) f Preverite vrtno orodje in zaradi varnosti nadomestite obrabljene ali poškodovane dele. f Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani v tovarni Bosch. Opis in zmogljivost izdelka Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Uporaba v skladu z namenom Električno orodje je nenjeno za košnjo trate v privatne namene. Obseg pošiljke Vzemite vrtno orodje previdno iz embalaže in preverite, ali so prisotni naslednji deli: – Kosilnica z ročajem – Spodnji del ročaja – 2 vijaki (vijaka vstavljena v spodnji del kljuke ročaja) – 2 krilne matice (vijaka vstavljena v spodnji del kljuke ročaja) – 2 zatika (vijaka vstavljena v spodnji del kljuke ročaja) – 2 pokrova (vijaka vstavljena v spodnji del kljuke ročaja) – 2 polovici posode za prestrezanje trave (ASM 32) – Prestrezna posoda za travo (ASM 32 F) – Navodilo za uporabo Če kakšni deli manjkajo ali so poškodovani, obvestite o tem vašega trgovca. Ko je vrtno orodje v celoti zmontirano, tehta pribl. 8,5–11,0 kg. Po potrebi poiščite pomoč, ko jemljete vrtno orodje iz embalaže. Pazite na ostre nože, ko jemljete vrtno orodje iz embalaže ali ko ga nesete k trati. Komponente na sliki Oštevilčenje prikazanih komponent se nanaša na prikaz vrtnega orodja na grafični strani. 1 Zgornji del ročaja 2 Pretični vzvod 3 Varnostni gumb 4 Omrežni vtič ** 5 Razbremenilo natega kabla*/ ** 6 Spodnji del ročaja 7 Serijska številka 8 Prestrezna posoda za travo 9 Vzvod za nastavitev višine reza 10 Prezračevalne reže 11 Aretirna kljuka ročaja 12 Pokrov 13 Zatik 14 Podaljševalni kabel* 15 Nož 16 Vretenski nož 17 Nastavni vijak *Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora. ** specifično glede na državo OBJ_BUCH-1393-001.book Page 199 Friday, April 15, 2011 10:36 AM200 | Slovensko F 016 L70 798 | (15.4.11) Bosch Power Tools Tehnični podatki Podatki o hrupu/vibracijah Merilne vrednosti hrupa izračunane v skladu z EN 60335. Z A-ocenjeni nivo hrupa naprave znaša običajno: nivo hrupa 79 dB(A); izmerjena moč hrupa 92 dB(A). Negotovost K =2 dB. Skupne vrednosti vibracij a

Montaža f Pozor! Pred opravili vzdrževanja ali čiščenja izklopite vrtno orodje in izvlecite omrežni vtič. Enako storite v primeru, ko je omrežni kabel poškodovan, narezan ali zamotan. Za vašo varnost f Po izključitvi vrtnega orodja se vrtijo noži še nekaj sekund naprej. f Previdno – ne dotikajte se rotirajočih nožev. Vretenska kosilnica ASM 32 ASM 32 F Številka artikla 3 600 H89 A.. 3 600 H89 B.. Nazivna odjemna moč W 400 340 Širina noža cm 32 32 Višina reza mm 12 –32 12 – 32 Volumen, prestrezna posoda za travo l3123 Teža po EPTA-Procedure 01/2003 kg 11,0 8,5 Zaščitni razred /II /II Serijska številka Glejte serijsko številko 7 (tipsko tablico) na vrtnem orodju Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko različni. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1393-001.book Page 200 Friday, April 15, 2011 10:36 AMSlovensko | 201 Bosch Power Tools F 016 L70 798 | (15.4.11) Električna varnost Vaše vrtno orodje je v varnostne namene zaščitno izolirano in ne potrebuje ozemljitve. Omrežna napetost znaša 230 V AC, 50 Hz (za nečlanice EU 220 V, 240 V glede na izvedbo). Uporabite le odobrene podaljševalne kable. Informacije dobite pri pooblaščenem servisu. Uporabljati se smejo samo podaljški vrste H05VV-F, H05RN-F ali IEC (60227 IEC 53, 60245 IEC 57). Če pri uporabi vrtnega orodja uporabljate podaljšek, smete vzeti le kabel z naslednjimi prerezi prevodnikov: – 1,0 mm

: maksimalna dolžina 40 m – 1,5 mm

: maksimalna dolžina 60 m – 2,5 mm

: maksimalna dolžina 100 m Opozorilo: Če uporabite podaljševalni kabel, mora slednji v skladu z varnostnimi navodili imeti zaščitni vodnik, ki je s vtičem povezan z zaščitnim vodnikom vaše električne naprave. V primeru dvoma vprašajte kvalificiranega električarja ali najbližje zastopstvo servisa Bosch. f POZOR: Nepravilno izvedeni podaljševalni kabli so lahko nevarni. Podaljševalni kabli, vtiči in mesta priključka morajo biti izvedeni vodotesno in dovoljeni za zunanjo uporabo. Priključna mesta kablov morajo biti suha in ne smejo ležati na tleh. Za povečanje varnosti vam priporočamo, da uporabite FI-stikalo (RCD) z okvarnim tokom maks. 30 mA. To FI-stikalo morate pred vsako uporabo preveriti. Opozorilo za izdelke, ki se ne prodajajo v Veliki Britaniji: POZOR: Za vašo varnost je potrebno, da se vtič na vrtnem orodju poveže s podaljševalnim kablom. Priključno mesto podaljševalnega kabla se mora zaščititi proti škropljenjem. Slednje mora biti iz gume ali biti prevlečeno z gumo. Podaljševalni kabel se mora uporabljati z razbremenitvijo natega. Priključni vodnik morate redno pregledovati glede na znake poškodb in ga smete uporabljati le v brezhibnem stanju. Če je priključni vodnik poškodovan, ga sme popraviti le pooblaščena servisna delavnica Bosch. Montaža f Ko razklopite ali zložite zgornji/spodnji ročaj, morate paziti na to, da ne vpnite električnega kabla. Ročaja ne smete izpustiti. Montaža ročajev (glejte sliko A) Pritrdite spodnji del ročaja 6 z zatiki 13 na osnovno telo kosilnice. Zagotovite, da so pokrovi 12 vstavljeni v spodnji del ročaja 6. f Zagotovite, da bo aretirna kljuka ročaja 11 pri delovanju kosilnice montirana na njeni desni strani (ASM 32). Pritrdite zgornji del ročaja 1 z vijaki in krilnimi maticami na spodnje drogovje 6. Opozorilo: Poskrbite za to, da je kabel pritrjen na ročaju s pomočjo priložene sponke. Pritrdite kabel na razbremenilu natega kabla 5. Prepričajte se, da ima kabel dovolj prostora za gibanje. (glejte sliko B) Odstranite transportno embalažo in lepilni trak s kosilnice. Nato morate nastaviti nože (glejte „Vzdrževanje noža (glejte sliko G)“). Sestava in namestitev/odstranitev prestrezne posode za travo (ASM 32) (glejte sliko C1) Sestava in namestitev/odstranitev prestrezne posode za travo (ASM 32 F) (glejte sliko C2) Sestavite prestrezno posodo za travo, kot je prikazano. Kot je prikazano vpnite oz. odstranite prestrezno posodo za travo. no Sestavite zgornji del prestrezne posode za travo z njenim spodnjim delom. p Kot je prikazano vpnite oz. odstranite prestrezno posodo za travo. OBJ_BUCH-1393-001.book Page 201 Friday, April 15, 2011 10:36 AM202 | Slovensko F 016 L70 798 | (15.4.11) Bosch Power Tools Nastavitev višine reza (glejte sliko D) f Preden želite nastavite višino reza, izpustite pretični vzvod in počakajte, da se motor ustavi. Noži po izklopu motorja nadaljujejo z rotiranjem in lahko povzročijo poškodbe. Kosilnico lahko nastavite na več možnih višin reza. V ta namen pritisnite vzvod 9 v smeri navzven (n) in nato nastavite s pritiskom navzdol oz. s potegom navzgor (o) vzvod 9 do željene višine reza, medtem ko morate z drugo roko držati kosilnico proti. Pri prvi košnji v sezoni morate nastaviti veliko višino reza. Delovanje Zagon f Po izključitvi vrtnega orodja se vrtijo noži še nekaj sekund naprej. Počakajte, da se motor in noži zaustavijo, preden ponovno vklopite vrtno orodje. f Zaporedni izklopi in ponovni vklopi škarij v kratkih razmakih niso dovoljeni. Opozorilo: Da bi olajšali zagon, potisnite ročaj navzdol, da bi privzdignili sprednja kolesa. Vklop (glejte sliko E) n Pritisnite varnostni gumb 3 in ga držite pritisnjenega. o Potegnite pretični vzvod 2 proti ročaju. Spustite varnostni gumb 3. Izklop Spustite pretični vzvod 2. Košnja (glejte sliko F) Namestite vrtno orodje ob rob trate in tako blizu kot je možno k omrežni vtičnici. Delajte v smeri vstran od omrežne vtičnice. Po vsakem obračanju položite kabel na nasprotno, že obdelano stran. Vretenske nože morate morda še nastaviti, še posebej pred prvim zagonom (glejte „Vzdrževanje noža (glejte sliko G)“). Pri delih pod posebej težkimi pogoji ne preobremenjujtemotorja. Preobremenitev zmanjša število vrtljajev motorja in zvok motorja se spremeni. V tem primeru se zaustavite, spustite pretični vzvod 2 in z nastavitvijo povečajte višino reza. V nasprotnem primeru lahko poškodujete motor. Iskanje napak Naslednja tabela prikazuje simptome napak, možen vzrok ter korektno pomoč, če vaše vrtno orodje kdaj ne bi brezhibno delovalo. Če problema kljub temu ne morete lokalizirati in odstraniti, se prosimo obrnite na vašo servisno delavnico. f Pozor: Pred iskanjem napake izklopite vrtno orodje in potegnite omrežni vtič.

Simptomi Možen vzrok Pomoč Vrtno orodje ne deluje Brez omrežne napetosti Preveriti in vklopiti Omrežna vtičnica je okvarjena Uporabite drugo vtičnico Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte, če je poškodovan Varovalka je sprožila Zamenjajte varovalko OBJ_BUCH-1393-001.book Page 202 Friday, April 15, 2011 10:36 AMSlovensko | 203 Bosch Power Tools F 016 L70 798 | (15.4.11) Vzdrževanje in servisiranje Vzdrževanje in čiščenje f Pred pričetkom vseh del na vrtnem orodju potegnite omrežni vtič in odstranite posodo za prestrezanje trave. f Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Opozorilo: Prosimo, da redno opravljate spodaj navedena vzdrževalna dela, kar bo zagotovilo dolgo in zanesljivo uporabljanje naprave. Redno preverjajte vrtno orodje na očitne pomanjkljivosti, kot so majavi ali poškodovani noži, razrahljani spoji in obrabljeni in poškodovani sestavni deli. Pregledujte pokrove in zaščitne naprave glede na poškodbe in pravilno montažo. Pred uporabo naprave eventuelno opravite potrebna vzdrževalna dela ali popravila. Če vrtno orodje kljub skrbnim postopkom proizvodnje in preizkusov ne deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za vrtna orodja Bosch. Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno številko izdelka s tipske tablice vrtnega orodja. Vzdrževanje noža (glejte sliko G) f Pred pričetkom vseh del na vrtnem orodju potegnite omrežni vtič in odstranite posodo za prestrezanje trave. f Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Vrtno orodje deluje s prekinitvami Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte, če je poškodovan Okvarjena interna kabelska napeljava vrtnega orodja Poiščite pomoč v servisu Vrtno orodje deluje težkohodno ali jermen škripa Višina reza je prenizka Nastavite večjo višino reza (glejte „Nastavitev višine reza (glejte sliko D)“) Nepravilna nastavitev nožev Nastavite nože Vrtno orodje zapušča neenakomerno pokošeno trato Topi noži Poiščite pomoč v servisu Nepravilna nastavitev nožev Nastavite nože Vretenski nož ne rotira Trava ovira nože Izklopite vrtno orodje Odstranite zamašitev (pri tem morate vedno nositi vrtne rokavice) Jermen spodrsava ali je poškodovan Poiščite pomoč v servisu Močne vibracije/šum Poškodovan nož Poiščite pomoč v servisu Neenakomerna nastavitev nožev Nastavite nože Nezadovoljiva delovna moč Tla so premokra za košenje Pustite nož, da se posuši Simptomi Možen vzrok Pomoč OBJ_BUCH-1393-001.book Page 203 Friday, April 15, 2011 10:36 AM204 | Slovensko F 016 L70 798 | (15.4.11) Bosch Power Tools Ko se trava ne odreže več čisto in enakomerno, morate ponovno nastaviti vretenske nože. Obrnite vrtno orodje naokoli – na glavo. Zasukajte oba nastavitvena vijaka 17 z vijačem v majhnih korakih v smeri urnega kazalca tako dolgo, da se bodo vretenski noži 16 nalahno dotaknili spodnjega noža 15. Opozorilo: Delovanje teh nožev je primerljivo s škarjami. Po opravljenem delu/Shranjevanje f Pred pričetkom vseh del na vrtnem orodju potegnite omrežni vtič in odstranite posodo za prestrezanje trave. Zunanjost vrtnega orodja temeljito očistite z mehko krtačo in krpo. Ne uporabljajte vode, topil ali polirnih sredstev. Odstranite vse sprijemke trave in ostale delce, ki so se odložili, še posebej s prezračevalnih rež 10. Vrtno orodje položite na stran in očistite področje nožev. Odstranite stisnjeno odrezano trato s kosem lesa ali plastike. f Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Vrtno orodje shranjujte na varnem, suhem mestu, izven dosega otrok. Ne postavljajte nobenih drugih predmetov na vrtno orodje. Da bi privarčevali na prostoru, lahko poklopite ročaj. (glejte sliko H) f Ko razklopite ali zložite zgornji/spodnji ročaj, morate paziti na to, da ne vpnite električnega kabla. Ročaja ne smete izpustiti. Servis in svetovanje Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu: www.bosch-garden.com Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora. Slovensko Top Service d.o.o. Celovška 172 1000 Ljubljana Tel.: +386 (01) 5194 225 Tel.: +386 (01) 5194 205 Fax: +386 (01) 5193 407 Odlaganje Odpadno vrtno orodje, pribor in embalažo morate reciklirati v skladu z varstvom okolja. Vrtnih orodij ne vrzite med gospodinjske odpadke! Samo za države EU: V skladu z Direktivo 2002/96/ES Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna in elektronska oprema, ki ni več v uporabi, ločeno zbirati ter okolju prijazno reciklirati. Pridržujemo si pravico do sprememb. OBJ_BUCH-1393-001.book Page 204 Friday, April 15, 2011 10:36 AMHrvatski | 205 Bosch Power Tools F 016 L70 798 | (15.4.11)
