| Tipo di prodotto | Tagliaerba a cilindro (reel mower) |
| Marca | Bosch |
| Modello | ASM 32 F |
| Larghezza di taglio | 32 cm |
| Altezza di taglio regolabile | da 12 a 32 mm |
| Potenza nominale assorbita | 340 W |
| Tensione di rete | 230 V ~ 50 Hz |
| Peso (secondo EPTA 01/2003) | 11,0 kg |
| Volume del sacco di raccolta | 3 L |
| Classe di protezione | Doppio isolamento (Classe II) |
| Livello di pressione acustica (LpA) | 79 dB(A) |
| Livello di potenza acustica garantito (LWA) | 96 dB(A) |
| Vibrazioni (ah) | < 2,5 m/s² |
| Tipo di taglio | A cilindro rotante |
| Regolazione altezza di taglio | Leva centrale, 9 posizioni |
| Sicurezza | Interruttore di sicurezza a due mani (leva + pulsante) |
| Alimentazione | Rete con cavo (prolunga necessaria) |
| Accessori forniti | Manubrio superiore e inferiore, sacco di raccolta, perni, carter, viti, dadi ad alette |
| Manutenzione delle lame | Regolazione tramite vite di registrazione, affilatura per contatto |
| Utilizzo consigliato | Prato privato, terreno pianeggiante o leggermente inclinato |
| Tipo di prolunga | H05VV-F, H05RN-F o IEC, sezione in base alla lunghezza |
| Garanzia | Consultare il rivenditore |
Domande frequenti - ASM 32 F BOSCH
Domande degli utenti su ASM 32 F BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ASM 32 F - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ASM 32 F del marchio BOSCH.
MANUALE UTENTE ASM 32 F BOSCH
it Istruzionei originali
n Oorspronkelloke
gebruiksaanwijzing
da Original brugsarvisning
SV Bruksanvisning i original
no Original driftsinstruks
Tel. Asesoramento al cliente:
+34 (0901) 11 66 97
Fax: +34 (91) 902 53 15 54
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
Mexico
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160

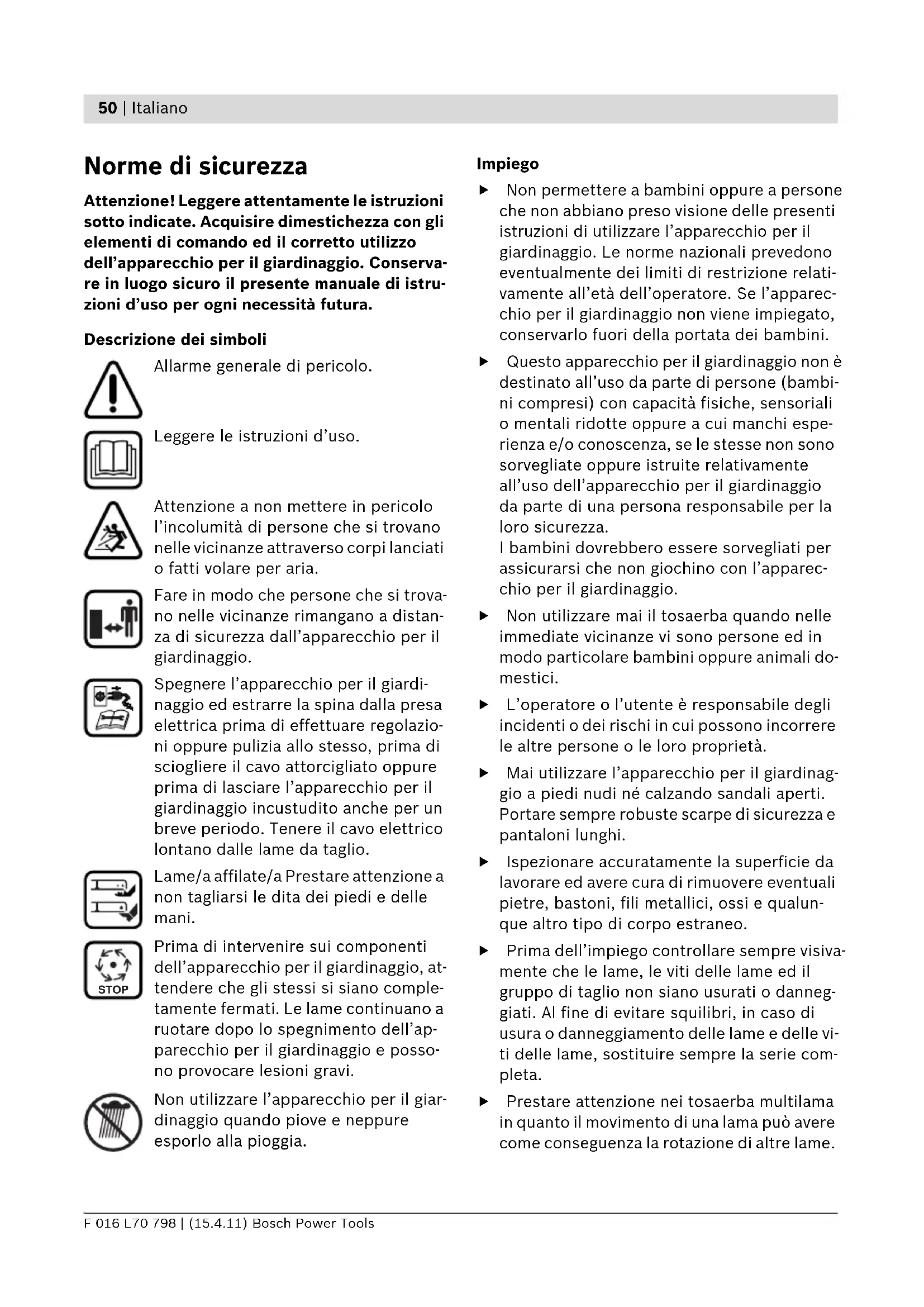

Attenzione! Leggere attentamente le istruzioni sulla richiedità. Acquisire dimestichezza con gli elementi di lavoro ed il corretto utilizzato dell'apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura.
Descrizione dei symboli
Allarme generale di pericolo.
Leggere le istruzioni d'uso.
Attenzione a non mettere in pericolò l'incomità di persona che si trovano nelle vicinanzeattraverso corpi lanciati o fattivolare per aria.
Fare in modo che persone che si trovano nelle vicinanze rimangano a distanza di sicurezza dall'apparecchio per il giardinaggio.
Specnere l'apparecchio per il giardinaggio ed estrarre la spina alla presa elettrica prima di effettuare regolazioni oppure pulizia allo stesso, prima di sciogliere il cavo attorcigliato oppure prima di lasciare l'apparecchio per il giardinaggio incustudito anche per un breve periodo. Tenere il cavo elettrico lontano dalle lame da taglio.
Lame/a affiliate/a Prestare attenzione a non tagliarsi le dita dei piedi e delle mani.
Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dello spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.
Non utilizzato l'apparecchio per il giardinaggio quando piove e neppure esporlo alla pioggia.
Impiego
Non permettere a bambini oppure a persona che non abbiano preso visione delle presenti istruzioni di utilizzare l'apparecchio per il giardinaggio. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se l'apparecchio per il giardinaggio non viene impiegato, conservarlo fuori della portata dei bambini.
Questo appearecchio per il giardinaggio non è destinato all'uso da parte di persona (bambini compresi) con capacité fisiche, sensoriali o mentali ridotte oppure a cui manchi espertienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all'uso dell'apparecchio per il giardinaggio da parte di una persona responsable per la loro sicurezza.
I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio per il giardinaggio.
Nonutilizzare mai il tosaerba quando nelle immediate vicinanze vi sono persone ed in modo particulare bambini oppure animali domestici.
L'operaatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
Mai utilizzato l'apparecchio per il giardinaggio a piedi nudi né calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.
- Ispezionare accuratamente la superficie da lavorare ed ave cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altri tipo di corpo estraneo.
Prima dell'impiego controllare sempre visamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare aquilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostuire sempre la serie completa.
- Prestare attentione nei tosaerba multilama in quanto il movimento di una lama più avere come consegenza la rotazione di altre lame.
Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
Se possibile, evitare di utilizzato l'apparecchio per il giardinaggio sull'erba bagnata.
Camminare sempre e non corriere mai.
La tosatura dell'erba sulle scarpate più essere pericolosa.
- Non tosare l'erba su pendenze eccessivamente ripide.
- In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare.
- In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza.
- Porre estrema cautela nell'invertire direzione sulle pendenze.
- Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio.
- Durante la tosatura dell'erba avee cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di non tirarla mai in direzione del proprio corpo.
Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per trasportarla su superfici non erbose e alla/dalla zona da trattare.
- Durante l'opération di accensione oppure avviamento del motore non ribaltare l'apparecchio per il giardinaggio a meno che dato non sia indispensable per l'avviamento nell'erba alta. In quello caso, premendo verso il basso l'impugnatura, sollevare la parte lontana dall'operaatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo l'apparecchio per il giardinaggio, fare attenzione a tenere entrambé le mani sull'impugnatura.
Accendere l'apparecchio per il giardinaggio come descripto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente delle parti rotanti.
Non mettere le mani ed i piedi vicino o sosto le parti rotanti.
Lavorando con l'apparecchio per il giardinaggio Maintainere sempre una certa distance alla zona di espulsione.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
Mai utilizzato l'apparecchio per il giardinaggio con dispositivi di protezione e copertura difettosi oppure alla dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba.
Procedere con estrema cautela durante gli interventi di regolazione al tosaerba per evitare che mani e piedi rimangano impigliati tra le lame mobili e le parti fisse del tosaerba.
- Tenere il cavo elettrico ed il cavo di prolunga lontano delle lame. La lama può danneggiare i cavi e far toccare di consegenza parti sotto tensione. Attenzione, esiste il pericolo di una scossa elettrica.
Estrarre la spina alla presa:
- ogniqualvolta si lascia l'apparecchio per il giardinaggio incustodito,
- prima dell'eliminazione di bloccaggi,
- quando si effettuano controlli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio,
- in seguito ad unacollisione con corpi estra-nei. Controllare immediatamente l'apparec-chio per il giardinaggio in merito a dannegiamenti e, se necessario, far effettuare le dovute riparazioni,
- se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immedita-tamente).
Collegamento all'alimentazione elettrica
La tensione della rete elettrica di alimentazione deve corrispondere ai dati riportati sulla targhetta di identificazione dell'apparecchio per il giardinaggio.
Si consiglia di collegare quello appearecchio per il giardinaggio sostanto ad una presa di corrente protetta con un interrottore di sicurezza per correnti di guasto con 30mA
Utilizzato o sostituire per questo apparecchio per il giardinaggio esclusivamente cavi di collegamento alla rete che corrispondono ai dati del produttore; per quanto riguarda No. di ordinazione e tipo vedi istruzioni d'uso.
Non afferrare mai la spina di rete con mani bagnate.
Non passare con veicoli sul cavo di collegamento alla rete oppure sul cavo di prolunga, non schiacciari né sottomorli a strappi in quanto potrebbero subire dei danni. Protegere il cavo da calore troppo forte, da olio e da spigoli taglienti.
Il cavo di prolunga deve ave il diametro riportato nelle istruzioni d'uso e deve essere protetto contro gli spruzzi dell'acqua. Il collegamento a spina non deve trovarsi in acqua.
- Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Manutenzione
- Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Per essere certi che la tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati. - Controllare regolarmente la condizione e lo stato di usura del cestello/sacco raccoglierba.
- Controllare l'apparecchio per il giardinaggio e per ragioni di sicurezza sostituire parti usurate o danneggiate.
Accertarsi che le parti di ricambio montate si-ano APPROVATE da Bosch.
Descrizione del prodotto e caratteristiche
Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si
potrarecreateilpericolo di scosse elettriche,in cendi e/o incidenti gravi.
Uso conforme alle norme
Questo appearecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.
Volume di fornitura
Estrarre conattenzione dall'imballaggio l'apparecchio per il giardinaggio e controllare che i seguenti componenti siano completi:
- Tosaerba con impugnatura
- Parte inferiore dell'impugnatura
- 2 Viti (applicati nella parte inferiore dell'im-pugnatura)
- 2 Dadi ad alette (applicati nella parte inferiore dell'impugnatura)
- 2 Perni (applicati nella parte inferiore dell'impugnatura)
- 2 Coperture (applicati nella parte inferiore dell'impugnatura)
-2 Parti del cestello raccoglierba (ASM 32) - Cestello raccoglierba (ASM 32 F)
- Istruzioni per l'uso
In caso che un qualsi asi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.
L'apparecchio per il giardinaggio pesa completenesse assemblato circa 8,5-11,0 kg. Se necessario, farsi aiutare per estrarre l'apparecchio per il giardinaggio dall'imballo.
Prestare sempre la massima attenzione alle la me taglienti estraendo l'apparecchio per il giardinaggio dall'imballo oppure trasportandolo versuso la superficie erbosa.
Componenti illustrati
La numeroazione dei componenti si riferisce all'ilustrazione dell'apparecchio per il giardinaggio riportata sulla pagina con la rappresentazione grafica.
1 Parte superiore dell'impugnatura
2 Leva dell'interruttore
3 Pulsante di sicurezza
4 Spina di rete**
5 Eliminazione della tensione del cavo*/
6 Parte inferiore dell'impugnatura
7Numero di série
8 Cestello raccoglierba
9 Leva per altezza di taglio
10 Feritoie di ventilazione
11 Bloccaggio dell'impugnatura
12 Copertura
13 Perno
14 Cavo di prolunga*
15 Lama da taglio
16 Cilindro di taglio
17 Vite di regolazione
*L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard. L'accessorio completo è contentuto nel loro programma accessori.
** varia secondo il Paese
Dati tecnici
| Tosaerba a lame elicoidali ASM 32 ASM 32 F | ||
| Codice prodotto | 3 600 H89 A.. | 3 600 H89 B.. |
| Potenza nominale assorbita | W 400 340 | |
| Larghezza lame | cm 32 32 | |
| Altezza di taglio | mm 12 - 32 12 - 32 | |
| Capacità cestello raccoglierba | I | 3 |
| Peso in funzione della EPTA-Procedure 01/2003 | kg 11,0 8,5 | |
| Classe di sicurezza | □/II | □/II |
| Numero di seriie | Vedi numero di seriie 7 (targhetto del tipo) sull'apparecchio per giardinaggio | |
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego,体质i sono variate.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell'apparecchio per il giardinaggio. Le denominazioni commerciali di apparecchi per il giardinaggio sono essere differenti.
Informazioni sulla rumorosità e sulla vibrazione
Valori misurati per rumorosità rilevati conformmente alla norma EN 60335.
Il livello di rumore stimato A dell'apparecchio ammonta normalmente: Livello di pressione acustica 79 dB(A); livello di potenza sonora 92 dB(A). Incertezza della misura K = 2 dB.
Valori totali delle oscillazioni a_h (somma di vettori in tre direzioni) ed incertezza della misura K rilevati conformmente alla norma EN 60335: a_h < 2,5m / s^2 K = 1,5m / s^2
Dichiarazione di conformità
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative oppure ai relativi documenti: EN 60335 in base alle prescrizioni delle direttive 2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Llivello di potenza sonora garantito 96 dB(A). Procedimento di valutazione della conformità secondo appendice VI.
Categori di prodotto: 32
Entedesignato:
SRL, Sudbury, England, Nr. 1088
Fascicolo tecnico presso:
Attenzione! Specnere l'apparecchio per il giardinaggio ed estrarre la spina alla presa di corrente prima di passare ad eseguire lavori di manutenzione o di pulizia. Lo stesso vale quando il cavo di alimentazione dovesse essere danneggiato, tagliato oppure anche aggrovigliato.
Per la Vostra sicurezza
Le lame continuano a ruotare ancora per alcuni secondi loro spegnimento dell'apparecchio per il giardinaggio.
Attenzione - non toccare mai le lame rotanti.
Sicurezza elettrica
Per sicurezza, il Vostro appearecchio per il giardinaggio è equipaggiato con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per paesi non appartenenti all'UE 220 V, 240 V a seconda del modello). Utilizzato escludamente cavi di prolunga omologati. Per ulteriori informazioni rivolgersi ad un Centro di assistenza Clienti autorizzato.
Possono essereutilizzati escludivamente cavi di prolunga del tipo H05VV-F,H05RN-F o IEC (60227IEC53,60245IEC57).
In caso di utilizzo dell'apparecchio per il giardinaggio con un cavo di prolunga, devono essere impiegati esclusivamente cavi che abbiano i seguenti diametri:
- 1 , 0²munghezza massima 40 m
- 1 , 5²munghezza massima 60 m
- 2, 5^2 mthunghezza massima 100 m
Avvertenza: Se si utilizza un cavo di prolunga è necessario che questo – come indicate nelle norme di sicurezza – sia dotato di un conduzione di protezione che,attraverso la spina, sia collegato al conduzione di protezione del Vostro impianto elettrico.
In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.
ATTENZIONE: Cavi di prolunga non conformi alle norme possono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all'acqua e devono essere omologati per l'uso in ambienti esterni.
I collegamenti dei cavi devono essere asciutti e non devono poggiare per terra.
Per una magiore sicurezza, si consiglia di usare un interrottore a corrente di guasto (RCD) con una corrente di guasto massima di 30mA . Questo interrottore a corrente di guasto dovrebbe essere controllato prima di agli impiego.
Indicazione per prodotti che non vengono venduti in GB:
ATTENZIONE: Per la Vostra sicurezza è necessario che la spina applicata all'apparecchio per il giardinaggio sia collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.
Il cavo di collegamento deve essere controllato regolarmente in merito ad eventuali danneggiamenti e cui si èsso impiegato esclusivamente in perfette condizioni.
Se il cavo di collegamento è danneggiato, lo stesso può essere riparato esclusivamente da un' Officina Bosch autorizzata.
Montaggio
Aprendo oppure chiudendo l'impugnatura superiore/inferiore fare sempre attenzione affinchè il cavo della corrente non rimanga incastrato. Non lasciar cadere l'impugnatura.
Montaggio dell'impugnatura (vedi figura A)
Utilizzato i perni 13 fissare la parte inferiore dell'impugnatura 6 al corpo base del tosaerba.
Assicurarsi che le copertura 12 siano inserte nella parte inferiore dell'impugnatura 6.
Utilizzato il tosaerba accertarsi che il bloccaggio dell'impugnatura 11 sua montato sul lato destro (ASM 32).
Con l'ausilio delle viti e dei dadi ad alette fissare la parte superiore dell'impugnatura 1 alle aste inferiori 6.
Notabene: Assicurarsi che il cavo sia stato ben fissato all'impugnatura tramite l'apposita clip per cavo.
Fissare il cavo all'eliminazione della tensione del cavo 5. Assicurarsi che il cavo abbia sufficiente gioco. (vedi figura B)
Rimuovere il materiale d'imballaggio per il transporte ed il nastro adesivo dal tosaerba. Successivement devono essere regolare le lame (vedi «Manutenzione della lama (vedi figura G)»).
Assemblaggio ed applicazione/rimozione del cestello raccoglierba (ASM 32) (vedi figura C1)
12 Assemblare la parte superiore del cestello raccoglierba con la parte inferiore dello stesso.
Applicare/rimuovere il cestello raccoglierba come illustrato.
Assemblaggio ed applicazione/rimozione del cestello raccoglierba (ASM 32 F) (vedi figura C2)
Assemblare il cestello raccoglierba come illustrato.
Applicare/rimuovere il cestello raccoglierba come illustrato.
Regolazione dell'altezza di taglio (vedi figura D)
- Prima di regolare l'altezza di taglio fermar-si, rilasciare la levetta dell'interruttore ed attendere fino a quando il motore si sarefermato completamente. Le lame continuano a ruotare dello spegnimento del motore e possono provocare lesioni gravi.
Il tosaerba cui estere regolato su diverse alteze di taglio.
A tal fine premere la leva 9 versus l'esterno (1) e successivement, premendo oppure sollevando (2) la leva 9, regolare l'altezza di taglio desiderata tenendo contemporaneamente fermo il tosaerba con l'altra mano.
Per effettuare il primo taglio della stagione dovrebbe essere regolata un'altezza di taglio alla.
Uso
Messa in funzione
Le lame continuano a ruotare ancora per alcuni secondi loro spegnimento dell'apparecchio per il giardinaggio. Prima di riaccendere nuovamente l'apparecchio per il giardinaggio, attendere che il motore e le la me si siano fermati completeness.
Non avviare nuovamente la macchina subito\
dopo averla disinserita.
Notabene: Per facilitare I'avvio, premere verso il basso I'impugnatura al fine di alzare le rotelle anteriori.
Avviamento (vedi figura E)
- Premere il pulsante di sicurezza 3 e tenerlo premuto.
Tirare la leva dell'interruttore 2 contro l'impugnatura.
Rilasciare il pulsante di sicurezza 3.
Arresto
Rilasciare la leva dell'interruttore 2.
Tosatura dell'erba (vedi figura F)
Posizione are l'apparecchio per il giardinaggio sul bordo del prato ed il più vicino possibile alla presa elettrica. Lavorare allontanandosi sempre più alla presa elettrica.
Al termine di ciascun giro, spostare il cavo sul lato opposto già lavorato con l'apparecchio.
I cilindri di taglio necessitano eventually una regolazione, in modo particolare prima della prima messa in funzione (vedi «Manutenzione della lama (vedi figura G)»).
Operando in condizioni particolarmente difficili, non sovraccaricare il motore.
In caso di sovraccarico, il numero di giri del motore si abbassa ed il rumore del motore cambia. In tal caso fermarsi, rilasciare la leva dell'interruttore 2 e regolare una magiore altezza di taglio. In caso contrario il motore cui venire daneggiato.
Individuzione dei guasti e rimedi
La tabella che segue illustra i problemi che si evidenziano in caso di guasto, la causa possibile nonché il rimedio corretto qualora l'apparecchio per il giardinaggio non dovesse funzionare correttamente. Qualora non fosse possibile, in base alla stessa, localizzare ed eliminare il problema, rivolgersi all'officina Service.
Attenzione: Prima di iniziare la ricerca della causa del guasto spegnere l'apparecchio per il giardinaggio e staccare la spina elettrica.
Problema Possibili cause Rimedi
| L'apparecchio per il giardinagio non funziona | Tensione di rete assente Controllare ed inseire | |
| Presa elettrica difettosa Utilizzare un'altra presa | ||
| Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo | ||
| Il fusibile è scattato Sostituire il fusibile | ||
| L'apparecchio per il giardinagio funziona con interruzioni | Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo | |
| Cablaggio interno dell'apparecchio per il giardinaggio difetto-so | Contatter il centro assistenza clienti | |
| L'apparecchio per il giardinagio funziona con dificoltà o la cinghia cigola | Altezza di taglio troppo Bassa Regolare una maggiore altezza di taglio (vedi «Regolazione dell'altezza di taglio (vedi figura D)») | |
| Lame non regolate corretta-mente | Regolare le lame | |
| L'apparecchio per il giardinagio lascia traccé di taglio irregolari | Lame senza filo Contatter il centro assistenza clienti | |
| Lame non regolate corretta-mente | Regolare le lame | |
Problema Possibili cause Rimedi
Il cilindro di taglio non ruota Lama bloccata da erba Specnere l'apparecchio per il giardinaggio
Eliminare I'ostruzione (portare sempre guanti per giardinaggio)
La cinghia slitta oppure è dan- Contattare il centro assistenza neggiata clienti
Vibrazioni e rumore eccessivi Lama danneggiata Contattare il centro assistenza clienti
Lame non regolate uniforme- Regolare le lame
mente
Prestazioni operative insoddi- Terreno troppo bagnato per ta- Attendere che l'erba si asciughi sfacenti gliare I'erba
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di effettuare un qualiasi intervento sull'apparecchio per il giardinaggio, staccare la spina elettrica e rimuovere il cestello raccoglierba.
Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Notabene: Per garantire un funzionamento du-revole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.
Controllare regolarmente l'apparecchio per il giardinaggio in merito a difetti evidenti come la me allentate o danneggiate, collegamenti laschi e componenti usurati o danneggiati.
Controllare che le copertura ed i dispositivi di protezione non siano danneggiati e che siano applicati in modo corretto. Prima dell'impio effettuare eventuali lavori di manutenzione o di riparazione necessari.
Se nonostante gli accurati procedimenti di produzione e di controllo l'apparecchio per il giardinaggio dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli apparecchi per il giardinaggio Bosch.
Per anni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensableile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell'apparecchio per il giardinaggio.
Manutenzione della lama (vedi figura G)
Prima di effettuare un qualsiasi intervento sull'apparecchio per il giardinaggio, staccare la spina elettrica e rimuovere il cestello raccoglierba.
Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
I cilindri di taglio necessitano di una nuova regolazione non appena l'erba non viene più tagliata in modo netto ed uniforme.
Girare l'apparecchio per il giardinaggio in modo che sia capovolto.
Con l'ausilio di un cacciavite ruotare entrambé le viti di regolazione 17 a piccoli passi in senso orario fino a quando i cilindri di taglio 16 arrivano a toccare leggermente la lama inferiore 15.
Notea bene: Le lame funzionano come un paio di ceseoie.
Dopo la il lavoro/conservazione
Prima di effettuare un qualiasi intervento sull'apparecchio per il giardinaggio, staccare la spina elettrica e rimuovere il cestello raccoglierba.
Pulire accuramente la parte esterna dell'apparecchio per il giardinaggio con un spazzola morbida ed uno straccio. Non utilizzato acqua, solventi oppure prodotti di lucidatura. Rimuovere completamente resti di erba e depositi, in modo particolare delle feritoie di ventilazione 10.
Appoggiare l'apparecchio per il giardinaggio su un lato e pulire l'area delle lame. Utilizzato un pezzo di legno o di plastica, eliminare residui compatti di materiale tagliato.
- Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Conservare l'apparecchio per il giardinaggio in un luogo sicuro ed asciutto, fuori alla portata dei bambini. Non mettere nessun altro oggettosull'apparecchio per il giardinaggio.
Per renderere meno ingombrante l'apparecchio è possibile ripiegare l'impugnatura. (vedi figura H)
Aprendo oppure chiudendo l'impugnatura superiore/inferiore fare sempre attenzione affinchè il cavo della corrente non rimanga incastrato. Non lasciar cadere l'impugnatura.
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:
Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.
Italia
Officina Elettroutensili
Robert Bosch S.p.A. c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Fax: +39 (02) 36 96 86 77
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: +41 (044) 847 15 13
Fax: +41 (044) 847 15 53
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente apparente per il giardinaggio, accessori ed imballaggi dissenti.
Non gettare gli appearecchi per il giardinaggio tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformmente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuazione del recepimento nel diritto nazionale, le apparecchiature elettriche ed
elettroniche diventate inservibili devono essere raccolte separatamente ed essere inviati ad una riutilizzazione ecologica.
Conogi riserva di modifiche tecniche.
