BRUKSANVISNING ASM 32 F BOSCH

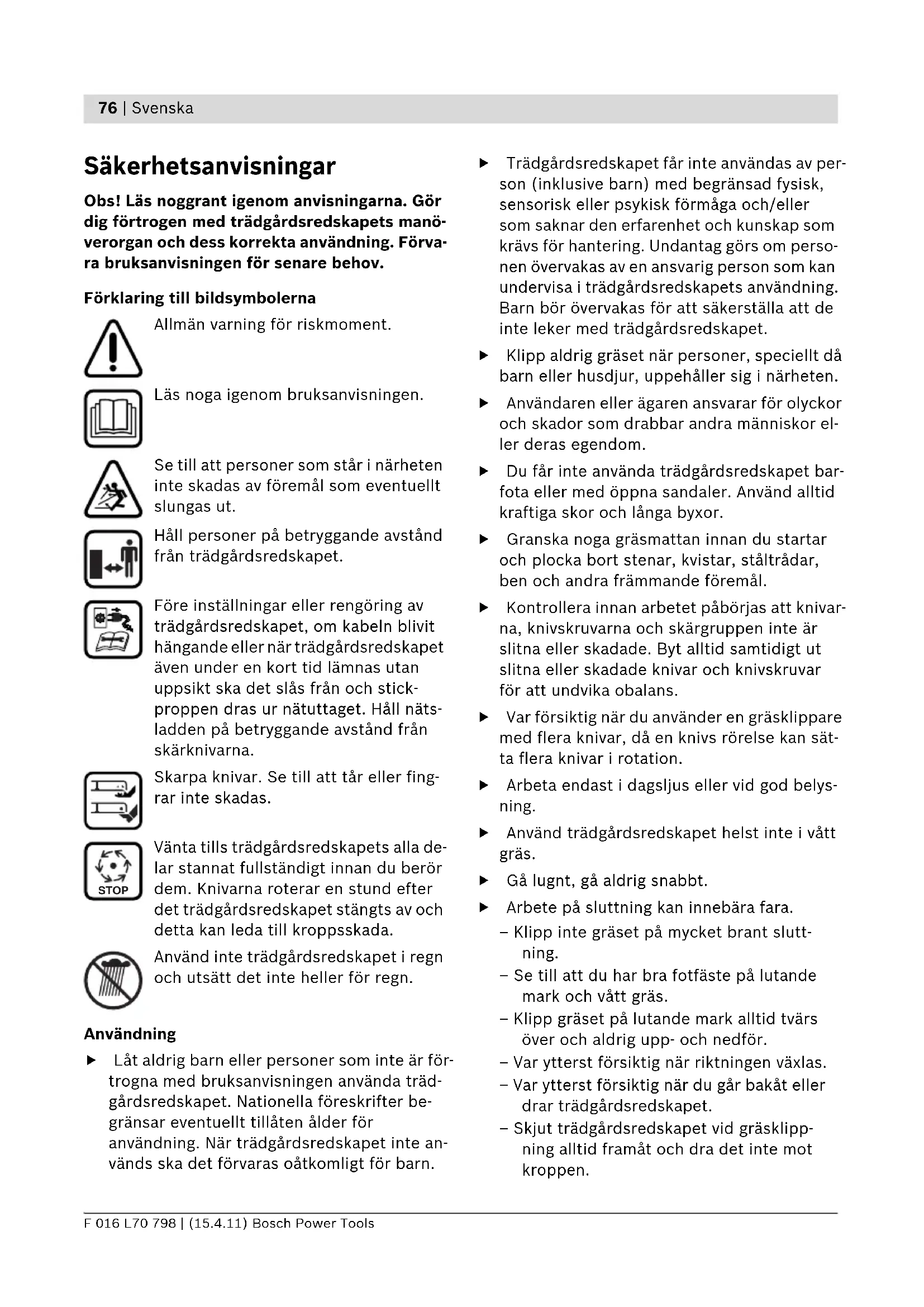

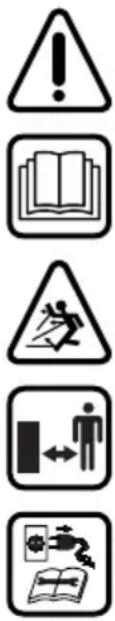

Säkerhetsanvisningar Obs! Läs noggrant igenom anvisningarna. Gör dig förtrogen med trädgårdsredskapets manö- verorgan och dess korrekta användning. Förva- ra bruksanvisningen för senare behov. Förklaring till bildsymbolerna Allmän varning för riskmoment. Läs noga igenom bruksanvisningen. Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut. Håll personer på betryggande avstånd från trädgårdsredskapet. Före inställningar eller rengöring av trädgårdsredskapet, om kabeln blivit hängande eller när trädgårdsredskapet även under en kort tid lämnas utan uppsikt ska det slås från och stick- proppen dras ur nätuttaget. Håll näts- ladden på betryggande avstånd från skärknivarna. Skarpa knivar. Se till att tår eller fing- rar inte skadas. Vänta tills trädgårdsredskapets alla de- lar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårdsredskapet stängts av och detta kan leda till kroppsskada. Använd inte trädgårdsredskapet i regn och utsätt det inte heller för regn. Användning f Låt aldrig barn eller personer som inte är för- trogna med bruksanvisningen använda träd- gårdsredskapet. Nationella föreskrifter be- gränsar eventuellt tillåten ålder för användning. När trädgårdsredskapet inte an- vänds ska det förvaras oåtkomligt för barn. f Trädgårdsredskapet får inte användas av per- son (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om perso- nen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet. f Klipp aldrig gräset när personer, speciellt då barn eller husdjur, uppehåller sig i närheten. f Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor el- ler deras egendom. f Du får inte använda trädgårdsredskapet bar- fota eller med öppna sandaler. Använd alltid kraftiga skor och långa byxor. f Granska noga gräsmattan innan du startar och plocka bort stenar, kvistar, ståltrådar, ben och andra främmande föremål. f Kontrollera innan arbetet påbörjas att knivar- na, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans. f Var försiktig när du använder en gräsklippare med flera knivar, då en knivs rörelse kan sät- ta flera knivar i rotation. f Arbeta endast i dagsljus eller vid god belys- ning. f Använd trädgårdsredskapet helst inte i vått gräs. f Gå lugnt, gå aldrig snabbt. f Arbete på sluttning kan innebära fara. – Klipp inte gräset på mycket brant slutt- ning. – Se till att du har bra fotfäste på lutande mark och vått gräs. – Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför. – Var ytterst försiktig när riktningen växlas. – Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet. – Skjut trädgårdsredskapet vid gräsklipp- ning alltid framåt och dra det inte mot kroppen. STOP OBJ_BUCH-1393-001.book Page 76 Friday, April 15, 2011 10:36 AMSvenska | 77 Bosch Power Tools F 016 L70 798 | (15.4.11) f Knivarna måste stå stilla när trädgårdsred- skapet tippas för transport, när det körs över ytor utan gräs och när trädgårdsredskapet transporteras till eller från området som ska klippas. f Tippa inte trädgårdsredskapet när motorn startas om inte högt gräs kräver tippning. I detta fall tryck inte ned handtaget på motsatt sida mer än vad som är nödvändigt för lyft- ning. Se till att du håller händerna på handta- get när du åter lägger ned trädgårdsredska- pet. f Koppla på trädgårdsredskapet enligt beskriv- ning i bruksanvisningen och se till att du hål- ler fötterna på betryggande avstånd från ro- terande delar. f Håll händerna och fötterna på betryggande avstånd från roterande delar. f Håll dig på avstånd till utkastningszonen när du använder trädgårdsredskapet. f Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. f Använd aldrig trädgårdsredskapet med de- fekta skyddsanordningar, kåpor eller säker- hetsutrustning som t. ex. avledningsskydd och/eller uppsamlingskorg. f Var ytterst försiktig vid inställningar på gräs- klipparen för undvikande av att handen eller foten kommer i kläm mellan gräsklipparens roterande knivar och fastmonterade kompo- nenter. f Håll nät- och skarvsladdarna på betryggan- de avstånd från knivarna. Knivarna kan ska- da sladdarna och leda till att spänningsföran- de delar berörs. Se upp, risk finns för elstöt. Dra stickproppen ur stickuttaget: – alltid när trädgårdsredskapet lämnas utan uppsikt, – innan blockeringar åtgärdas, – när kontroll, rengöring eller arbeten utförs på trädgårdsredskapet, – efter kontakt med främmande föremål. Kon- trollera genast trädgårdsredskapet avseende skada och låt det vid behov repareras, – när trädgårdsredskapet börjar vibrerar på ovanligt sätt (kontrollera genast). Strömanslutning f Kontrollera att strömkällans spänning över- ensstämmer med uppgifterna på trädgårds- redskapets typskylt. f Vi rekommenderar att ansluta trädgårdsred- skapet endast till ett stickuttag som har säk- rats med en jordfelsbrytare på 30 mA. f För trädgårdsredskapet får endast de nätan- slutningssladdar användas eller ersättas som motsvarar tillverkarens produktnummer och typ, se bruksanvisningen. f Grip aldrig tag i stickproppen med våta hän- der. f Nätsladden eller skarvsladden får inte över- köras, komma i kläm eller rivas i, då risk finns för att den skadas. Skydda sladden mot het- ta, olja och vassa kanter. f Skarvsladden måste ha det tvärsnitt som anges i bruksanvisningen och dessutom vara spolsäker. Stickanslutningen får inte ligga i vatten. f Använd alltid trädgårdshandskar när åtgär- der krävs i närheten av skarpa knivar. Service f Använd alltid trädgårdshandskar när åtgär- der krävs i närheten av skarpa knivar. f Granska att alla muttrar, bultar och skruvar sitter stadigt fast; detta garanterar att träd- gårdsredskapets tillförlitlighet upprätthålls. f Kontrollera regelbundet uppsamlingskor- gens/-säckens tillstånd och förslitning. f Kontrollera trädgårdsredskapet och byt av säkerhetsskäl ut förslitna och skadade delar. f Kontrollera att reservdelarna är av Bosch-fa- brikat. Produkt- och kapacitetsbe- skrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som upp- står till följd av att säkerhetsanvisning- arna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. OBJ_BUCH-1393-001.book Page 77 Friday, April 15, 2011 10:36 AM78 | Svenska F 016 L70 798 | (15.4.11) Bosch Power Tools Ändamålsenlig användning Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård. Leveransen omfattar Plocka försiktigt upp trädgårdsredskapet ur för- packningen och kontrollera att följande delar finns med: – Gräsklippare med bygelhandtag – Greppbygelns undre del – 2 Skruvar (insatt i bygelhandtagets undre del) – 2 Vingmuttrar (insatt i bygelhandtagets und- re del) – 2 Stift (insatt i bygelhandtagets undre del) – 2 Kåpor (insatt i bygelhandtagets undre del) – 2 Uppsamlingskorghalvor (ASM 32) – Uppsamlingskorg (ASM 32 F) – Bruksanvisning Om delar saknas eller om de är skadade, ta ge- nast kontakt med återförsäljaren. Trädgårdsredskapet väger fullständigt monterat ca 8,5–11,0 kg. Kalla vid behov på hjälp för att plocka upp trädgårdsredskapet ur förpackningen. Se upp för skarpa knivar vid uppackning av träd- gårdsredskapet eller när det transporteras till gräsmattan. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av trädgårdsredskapet på grafiksidan. 1 Greppbygelns övre del 2 Växelspak 3 Säkerhetsknapp 4 Stickpropp ** 5 Dragavlastning*/ ** 6 Greppbygelns undre del 7 Serienummer 8 Uppsamlingskorg 9 Spak för snitthöjd 10 Ventilationsöppningar 11 Greppbygelspärr 12 Kåpa 13 Stift 14 Skarvsladd* 15 Kniv 16 Cylinderkniv 17 Ställskruv *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. ** landsspecifik Tekniska data Cylinderklippare ASM 32 ASM 32 F Produktnummer 3 600 H89 A.. 3 600 H89 B.. Upptagen märkeffekt W 400 340 Knivbredd cm 32 32 Snitthöjd mm 12 – 32 12 – 32 Volym, uppsamlingskorg l3123 Vikt enligt EPTA-Procedure 01/2003 kg 11,0 8,5 Skyddsklass /II /II Serienummer För serienummer 7 se (typskylt) på träd- gårdsredskapet Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera. OBJ_BUCH-1393-001.book Page 78 Friday, April 15, 2011 10:36 AMSvenska | 79 Bosch Power Tools F 016 L70 798 | (15.4.11) Buller-/vibrationsdata Mätvärdena för ljudnivån har tagits fram enligt EN 60335. Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 79 dB(A); ljudeffektnivå 92 dB(A). Onoggrannhet K =2 dB. Totala vibrationsemissionsvärden a

(vektor- summa ur tre riktningar) och onoggrannhet K framtaget enligt EN 60335:

Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60335 uppfyller bestäm- melserna i direktiven 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå 96 dB(A). Bedömningsmetod för överensstäm- melse enligt bilaga VI. Produktkategori: 32 Nämnd provningsanstalt: SRL, Sudbury, England, Nr. 1088 Teknisk tillverkningsdokumentation finns hos: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage f Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsredskapet och dra ur stickproppen. Detta gäller även om nätslad- den skadats eller är tilltrasslad. För din säkerhet f Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder. f Se upp – berör inte roterande knivar. Elektrisk säkerhet Trädgårdsredskapet är skyddsisolerat och krä- ver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända skarvsladdar. För information kontakta auktori- serad kundservice. Använd endast förlängningssladdar med beteck- ningen H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57). För trädgårdsredskapet får endast en förläng- ningssladd med följande ledararea användas: –1,0mm

: maximal längd 40 m –1,5mm

: maximal längd 60 m –2,5mm

: maximal längd 100 m Anvisning: Om en skarvsladd används måste den – enligt beskrivning i säkerhetsföreskrifterna – ha en skyddsledare som via stickproppen anslu- tits till skyddsledaren i elsystemet. I tveksamma fall hör med en utbildad elektriker eller närmaste Bosch servicestation. f SE UPP: Skarvsladdar av annat slag kan innebära fara. Skarvsladden, stickproppen och kontaktdonen måste vara vattentäta och godkända för användning utomhus. Sladdkontaktdon ska vara torra och får inte ligga på marken. För ökat skydd rekommenderar vi att använda en FI-jordfelsbrytare (RCD) med en utlösnings- ström på högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras före varje användning. Anvisningar för produkter som inte säljs i GB: OBSERVERA: För din säkerhet krävs att träd- gårdsredskapets stickpropp ansluts till skarv- sladden. Skarvsladdens koppling måste skyddas mot stänkvatten, bestå av gummi eller ha gum- mimantel. Skarvsladden ska vara försedd med dragavlastning. Anslutningssladden måste regelbundet kontrol- leras avseende skador och får endast användas i felfritt tillstånd. Om anslutningssladden skadats får den repare- ras endast i en auktoriserad Bosch-verkstad. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1393-001.book Page 79 Friday, April 15, 2011 10:36 AM80 | Svenska F 016 L70 798 | (15.4.11) Bosch Power Tools Montage f Se till att nätsladden inte kommer i kläm när övre/undre handtaget fälls upp eller ihop. Låt inte handtaget falla. Montering av bygelhandtag (se bild A) Fäst greppbygelns undre del 6 med stiften 13 på gräsklipparens stomme. Kontrollera att kåporna 12 är insatta i greppby- gelns undre del 6. f Kontrollera att greppbygelspärren 11 vid drift finns monterad på gräsklipparens hö- gra sida (ASM 32). Montera greppbygelns övre del 1 med skruvarna och vingmuttrarna på undre stängerna 6. Anvisning: Kontrollera att kabeln är fäst på by- gelhandtaget med medföljande kabelklämma. Fäst kabeln i dragavlastningen 5. Kontrollera att kabeln har tillräckligt spel. (se bild B) Ta bort transportförpackningen och tejpen från gräsklipparen. Därefter bör knivarna ställas in (se ”Underhåll av kniv (se bild G)”). Montering och upphängning/borttagning av uppsamlingskorgen (ASM 32) (se bilden C1) Montering och upphängning/borttagning av uppsamlingskorgen (ASM 32 F) (se bilden C2) Foga ihop uppsamlingskorgen som bilden visar. Häng upp eller ta bort uppsamlingskorgen som bilden visar. Inställning av snitthöjd (se bild D) f För inställning av snitthöjd stanna gräsklip- paren, släpp kopplingsspaken och vänta tills motorn stannat. Knivarna roterar en stund efter det motorn stängts av och detta kan leda till kroppsskada. Gräsklipparen kan ställas in på flera snitthöjder. Tryck spaken 9 utåt (n) och ställ sedan in öns- kad snitthöjd genom att trycka ned eller lyfta upp (o) spaken 9 samtidigt som du med andra handen håller emot på gräsklipparen. Vid första klippningen efter vintern ska en stor snitthöjd ställas in. Drift Driftstart f Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder. Vänta tills motorn och knivarna stannat innan ma- skinen återinkopplas. f Koppla inte från och på i korta intervaller. Anvisning: För att underlätta starten tryck by- gelhandtaget nedåt så att framhjulen lyfts upp. Inkoppling (se bild E) n Tryck ned säkerhetsknappen 3 och håll den nedtryckt. o Dra växelspaken 2 mot bygelhandta- get. Släpp säkerhetsknappen 3. Urkoppling Släpp kopplingsspaken 2. Gräsklippning (se bild F) Placera trädgårdsredskapet vid gräskanten och så nära stickuttaget som möjligt. Arbeta sedan utgående från stickuttaget. Efter varje vändning sväng över nätsladden på den sida som redan klippts. Cylinderknivarna kräver eventuellt inställning, speciellt då före första driftstart (se ”Underhåll av kniv (se bild G)”). Vid särskilt påfrestande arbeten överbelastain- te motorn. Vid överbelastning sjunker motorvarvtalet och motorns ljud förändras. Stanna i detta fall, släpp kopplingsspaken 2 och ställ in en större snitt- höjd. I annat fall kan motorn skadas. no Sammanfoga uppsamlingskorgens övre del med uppsamlingskorgens undre del. p Häng upp eller ta bort uppsamlingskorgen som bilden visar.

OBJ_BUCH-1393-001.book Page 80 Friday, April 15, 2011 10:36 AMSvenska | 81 Bosch Power Tools F 016 L70 798 | (15.4.11) Felsökning Tabellen nedan visar felsymtom, möjlig orsak samt korrekt åtgärd om trädgårdsredskapet inte skulle fungera felfritt. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad. f Observera! Före felsökning stäng av trädgårdsredskapet och dra ur stickproppen. Underhåll och service Underhåll och rengöring f Innan åtgärder utförs på trädgårdsredska- pet ska stickproppen dras ur och uppsam- lingskorgen tas bort. f Använd alltid trädgårdshandskar när åtgär- der krävs i närheten av skarpa knivar. Anvisning: Regelbundna underhållsåtgärder ga- ranterar en lång och tillförlitlig brukstid. Kontrollera regelbundet att trädgårdsredskapet inte har synliga fel eller brister såsom skadad kniv, lösa förband och slitna eller skadade delar. Kontrollera att skyddskåporna och skyddsan- ordningarna är oskadade och korrekt montera- de. Innan elredskapet tas i bruk ska nödvändiga underhållsåtgärder och reparationer utföras. Symptom Möjlig orsak Åtgärd Trädgårdsredskapet fungerar inte Nätspänning saknas Kontrollera och slå på Nätuttaget defekt Använd ett annat nätuttag Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats Säkringen har löst ut Byt ut säkringen Trädgårdsredskapet går med avbrott Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats Trädgårdsredskapets inre kablar defekta Uppsök kundservicen Trädgårdsredskapet går trögt eller remmen gnisslar Snitthöjden för liten Ställ in större snitthöjd (se ”In- ställning av snitthöjd (se bild D)”) Kniven är inte korrekt inställd Ställ in knivarna Trädgårdsredskapet klipper oregelbundet Kniven är trubbig Uppsök kundservicen Kniven är inte korrekt inställd Ställ in knivarna Cylinderkniven roterar inte Kniven blockeras av gräs Slå från trädgårdsredskapet Åtgärda tilltäppningen (använd alltid trädgårdshandskar) Remmen slirar eller är skadad Uppsök kundservicen Kraftiga vibrationer/buller Kniven skadad Uppsök kundservicen Knivarna är inte symmetriskt in- ställda Ställ in knivarna Otillfredsställande arbetsresul- tat Marken är för våt för klippning Låt gräset torka OBJ_BUCH-1393-001.book Page 81 Friday, April 15, 2011 10:36 AM82 | Svenska F 016 L70 798 | (15.4.11) Bosch Power Tools Om i trädgårdsredskapet trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverk- stad för Bosch-trädgårdsredskap. Var vänlig ange vid förfrågningar och reservdels- beställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt. Underhåll av kniv (se bild G) f Innan åtgärder utförs på trädgårdsredska- pet ska stickproppen dras ur och uppsam- lingskorgen tas bort. f Använd alltid trädgårdshandskar när åtgär- der krävs i närheten av skarpa knivar. Cylinderknivarna kräver ny inställning när gräset inte längre klipps ordentligt och i jämn höjd. Vänd trädgårdsredskapet så att det står upp och ned. Vrid båda ställskruvarna 17 med en skruvmejsel i små steg medurs tills cylinderknivarna 16 lätt snuddar över undre kniven 15. Anvisning: Knivarna fungerar som en sax. Efter utfört arbete/förvaring f Innan åtgärder utförs på trädgårdsredska- pet ska stickproppen dras ur och uppsam- lingskorgen tas bort. Rengör trädgårdsredskapet noggrant utvändigt med en mjuk borste och en trasa. Använd varken vatten, lösnings- eller polermedel. Avlägsna alla gräsrester och avlagringar, framför allt från ven- tilationsöppningarna 10. Lägg trädgårdsredskapet att ligga på sidan och rengör knivområdet. Avlägsna kompakt vidhäf- tande gräsrester med ett trä- eller plaststycke. f Använd alltid trädgårdshandskar när åtgär- der krävs i närheten av skarpa knivar. Förvara trädgårdsredskapet på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trädgårdsredskapet. Spar plats och fäll ihop bygelhandtaget. (se bild H) f Se till att nätsladden inte kommer i kläm när övre/undre handtaget fälls upp eller ihop. Låt inte handtaget falla. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-garden.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Trädgårdsredskap, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvin- ning. Släng inte trädgårdsredskap i hushållsavfall! Endast för EU-länder: Enligt det europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell lag måste obrukbara elektriska och elektro- niska apparater omhändertas se- parat och lämnas in för återvinning på miljövän- ligt sätt. Ändringar förbehålles. OBJ_BUCH-1393-001.book Page 82 Friday, April 15, 2011 10:36 AMNorsk | 83 Bosch Power Tools F 016 L70 798 | (15.4.11)
