Ürün tipi	Silindirli çim biçme makinesi (reel mower)
Marka	Bosch
Model	ASM 32 F
Kesim genişliği	32 cm
Ayarlanabilir kesim yüksekliği	12-32 mm
Nominal güç tüketimi	340 W
Şebeke gerilimi	230 V ~ 50 Hz
Ağırlık (EPTA 01/2003'e göre)	11,0 kg
Toplama sepeti hacmi	3 L
Koruma sınıfı	Çift yalıtım (Sınıf II)
Ses basıncı seviyesi (LpA)	79 dB(A)
Garanti edilen ses gücü seviyesi (LWA)	96 dB(A)
Titreşim (ah)	< 2,5 m/s²
Kesim tipi	Döner silindirli
Kesim yüksekliği ayarı	Merkezi kol, 9 konum
Güvenlik	İki elle çalıştırılan emniyet anahtarı (kol + düğme)
Besleme	Şebeke kablolu (uzatma kablosu gerekli)
Verilen aksesuarlar	Üst ve alt gidon, toplama sepeti, pimler, muhafazalar, vidalar, kelebek somunlar
Bıçak bakımı	Ayar vidaları ile ayarlama, temasla bileme
Önerilen kullanım	Özel çim, düz veya hafif eğimli arazi
Uzatma kablosu türü	H05VV-F, H05RN-F veya IEC, uzunluğa göre kesit
Garanti	Bayinize danışın

Sık sorulan sorular - ASM 32 F BOSCH

Bosch ASM 32 F çim biçme makinesinde kesim yüksekliği nasıl ayarlanır?

Kesim yüksekliğini ayarlamak için önce kumanda kolunu bırakın ve motorun tamamen durmasını bekleyin. Ardından ayar kolunu (9) dışarı itin (1), ardından diğer elinizi makinenin üzerinde tutarak kolu (2) aşağı veya yukarı iterek istenen yüksekliği ayarlayın. Sezonun ilk biçimi için en yüksek konumu seçin.

Çim biçme makinesi çalışmazsa ne yapmalıyım?

Önce şebeke gerilimini ve uzatma kablosunun durumunu kontrol edin. Prizin çalıştığından emin olun. Sigorta atmışsa değiştirin. Sorun devam ederse Bosch Satış Sonrası Servisi ile iletişime geçin.

Bosch ASM 32 F çim biçme makinesinin bıçakları nasıl bakım yapılır?

Bakım öncesinde fişi çekin ve toplama sepetini çıkarın. Bahçe eldiveni giyin. Bıçakları ayarlamak için makineyi ters çevirin ve kesme silindiri (16) ile alt bıçak (15) neredeyse fark edilmeyecek şekilde birbirine değene kadar iki ayar vidasını (17) saat yönünde çevirin. Bıçaklar bir çift makas gibi çalışmalıdır.

ASM 32 F çim biçme makinesinin gidonu nasıl monte edilir?

Alt gidon parçasını (6) pimler (13) ile makinenin tabanına sabitleyin. Muhafazaların (12) takılı olduğundan emin olun. Üst gidon parçasını (1) vidalar ve kelebek somunlarla monte edin. Güç kablosunu kablo klipsine (5) yeterli boşluk bırakarak sabitleyin. Gidonu katlarken veya açarken kabloyu sıkıştırmamaya dikkat edin.

Bosch ASM 32 F ile hangi tür elektrik uzatma kablosu kullanılmalıdır?

H05VV-F, H05RN-F veya IEC (60227 IEC 53, 60245 IEC 57) tipinde onaylı bir uzatma kablosu kullanın. Kablo kesiti, maksimum 40 m uzunluk için en az 1,0 mm², 60 m için 1,5 mm² ve 100 m için 2,5 mm² olmalıdır. Uzatma kablosu su sıçramalarına karşı dayanıklı ve dış mekana uygun olmalıdır.

ASM 32 F çim biçme makinesinin toplama sepeti nasıl boşaltılır?

Makineyi durdurun ve bıçakların tamamen durmasını bekleyin. Toplama sepetini yukarı kaldırarak çıkarın. Boşaltın ve makineye yerleştirerek yerine oturtun. Sepeti çıkarmak için kılavuzdaki Şekil C2 talimatlarını izleyin.

Çim biçme makinesi anormal şekilde titriyor, ne yapmalıyım?

Aşırı titreşim, hasarlı bir bıçak veya yanlış ayar olduğunu gösterebilir. Bıçakların durumunu kontrol edin ve gerekirse ayarlayın. Sorun devam ederse Bosch Satış Sonrası Servisi ile iletişime geçin.

Bosch ASM 32 F çim biçme makinesini yağmurda kullanabilir miyim?

Hayır. Çim biçme makinesi yağmurlu havada kullanılmamalı veya yağmura maruz bırakılmamalıdır. Islak çim ayrıca kötü kesim sonucu verebilir ve kayma riskini artırabilir.

ASM 32 F çim biçme makinesi kullanımdan sonra nasıl saklanır?

Dış kısımları yumuşak bir fırça veya bezle dikkatlice temizleyin. Su veya solvent kullanmayın. Bıçak bölgesini temizlemek için makineyi yan yatırın (eldivenle). Kuru ve güvenli bir yerde, çocukların erişemeyeceği şekilde saklayın. Yerden tasarruf etmek için gidonu tamamen katlayabilirsiniz.

Bosch ASM 32 F çim biçme makinesi için yedek parçalar nerede bulunur?

Orijinal Bosch yedek parçaları Bosch Satış Sonrası Servisi'nden temin edilebilir. Sipariş vermek için makinenin etiketinde bulunan on haneli ürün numarasını belirtmeniz gerekir. Ayrıca patlak görünümler için Bosch web sitesini ziyaret edebilirsiniz.

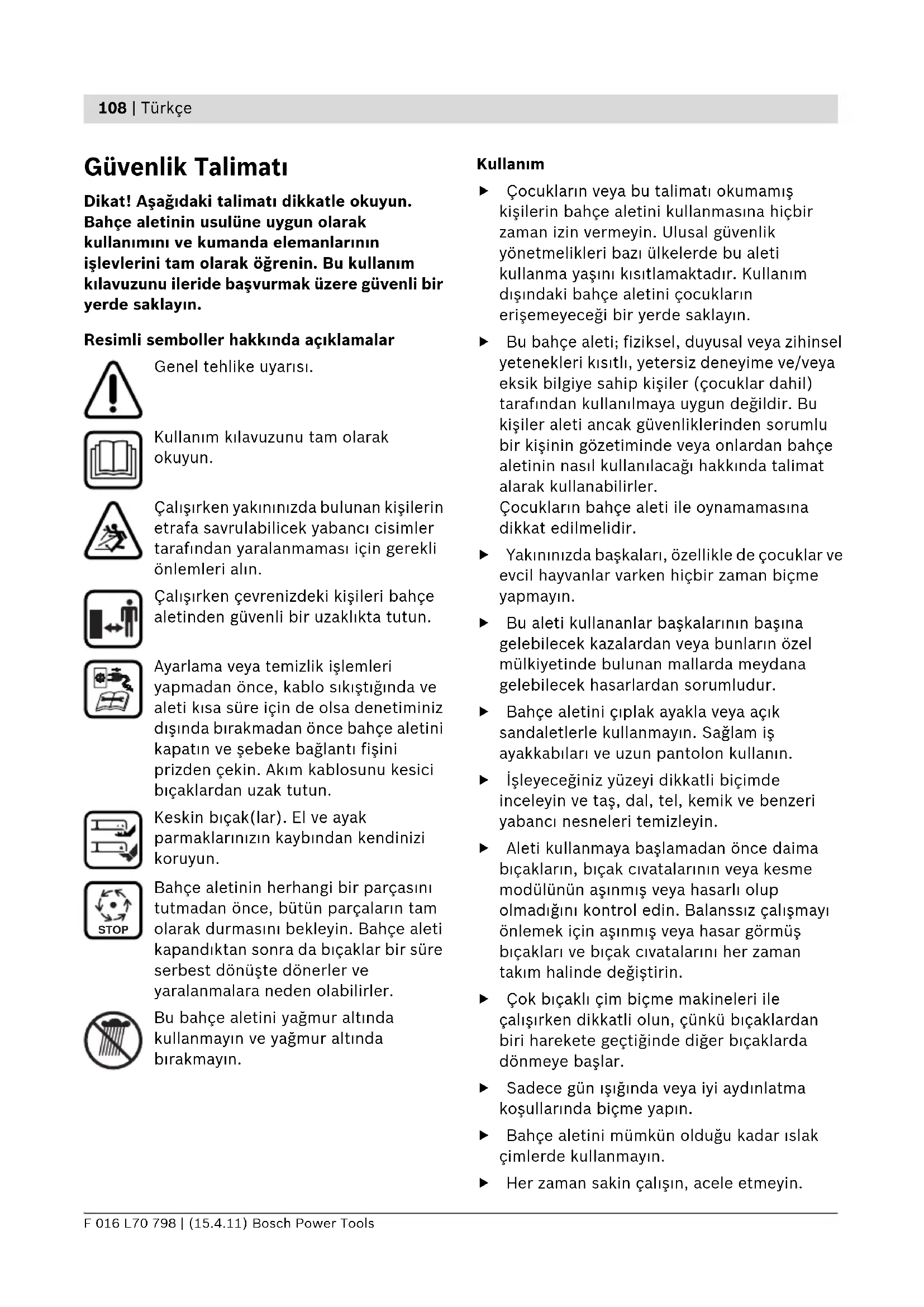

KULLANIM KILAVUZU ASM 32 F BOSCH

Dikat! Aşaqidaki talimatık dikkatle okuyun. Bahç eletinin usulüne uygun olarak kullanimini ve kumanda elemanlartin islevlerini tam olarak ögrenin. Bu kullanim kılıvuzunu ileride Bavvurmak üzere güvenli bir yerde saklayın.

Resimli semboller hakkinda açıklamalar

Genel tehlike uyarisi.

Kullanim kilavuzunu tam olarak okuyun.

Calisirken yakininizda bulunan kisilerin etrafa savrulabilek yabanci cisimler tarafindan yaralanmaması icin gerekli onlemleri alin.

Calisirken cevrenizdeki kisileri bahce aletinden gunlenl bir uzaklikta tutun.

Ayarlama veya temizlik ilemleri yapmadan once, kablo sikişificanta ve aleti kisa sure icin de olsa detetiminiz disinda birakmadan once bahç eletini kapatin ve sebeke böglanti fişi prisden cekin. Akim kablosunu kesici bıçaklardan uzak tutun.

Keskin bıçak(lar). El ve ayak parmaklarınüz kaybindan kendinizi koruyun.

Bahç eletinin herhangi bir parçasini tutmadan once, butün parçalarin tam olarak durmasini bekleyin. Bahç aleti kapandiktan sonra da bıçaklar bir sure serbest donüste donerler ve yaralanmalaria neden olabilirler.

Bu bahçé aletini yagmur-altinda kullanmayin ve yagmur altinda birakmayin.

Kullanim

Cocuklarin vya bu talimati okumamis kisilerin bahce aletini kullanmasina hiçbir zaman izin vermeyin. Ulusal guvenlik yonetmelikleri bazı ülkelerde bu aleti kullanma yaşini kisiṭlamaktadir. Kullanim disindaki bahç eletini cocuklarin erisemeyeçigi bir yerde saklayin.
Bu bahç eleti; fiziksel, duyusal veya zihinsel yetenekleri kisitli, yetersiz deneyime ve/veya eksik bilgiye sahip kisiler (cocuklar dahil) tarafindan kullanilmaya uygun degildir. Bu kisiler aleti ancak güvenliklerinden sorumlubir kisinin gozetiminde veya onlardan bahç aletinin{nasil kullanilacagihakkinda talimat alarak kullanabilirler. Cocuklarin bahç aleti ile oynamamasina dokkat edilmelidir.
Yakininizda baskaları, özellikle de;cocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın.
Bu aleti kullanlar baskalarin basina gelebilecek kazalardan veya bunlarin ozel mulkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.
- Bahç e aletini ciplak ayakla veya acik sandaleletlerle kullanmayin. Saglam is ayakkabilari ve uzun pantolon kullanin.
Isleyeceginiz yuzeyi dikkatli bicimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin.
Aleti kullanmaya baslamadan once daima bicakalaria, bicak civatalarinin veya kesme modulunun asinmis veya hasarli olup olmadigi ini kontrol edin. Balanssiz calismayi onlemek icin asinmis veya hasar gormus bicaklar ve bicak civatalarini her zaman takim halinde degistirin.
Cok biçakl cim biçme makinerleri ile calisirken dikkatli olun, cunku biçaklardan biri harekete geztiğinde diger biçaklarda donmeye baslar.
Sadece gün isiginda veya iyi aydinlatma kosullarinda biçme yapin.
- Bahç e aletini mümkın Oldugu kadar islak Çimlerde kullanmayın.
Her zaman sakin calisin, acele etmeyin.

Meyilli yüzeylerde calismak tehlikeli olabilir.
- Cok meyilli yüzeylerde biçme yapmayın.
-Meyilli yüzeylerde veya islak cimlerde yere saglam basmaya dikkat edin.
- Dik yüzeylerde her zaman enine biçme yapın, asağı yukari yapmayın.
-Dikyerderyondeigistirkenozellikledikkatliolun.
- Geriye dokru giderken veya bahçé aletini cekerkençok dikkatli olun.
-Biçme yaparken bahçé aletini daima one dokru itin ve hiçbir zaman kendinizegokru cekmeyin.

Taşimak icin bahçé aletini devirdiginizde, cîmle kapl olmayan yüeylerden geleçerken ve bahçé aletini cîm alanlarina getirirgotürürken biçaklarin duruyor olmasi gerekir.
Uzun cimlerin bulundugu yerderde start icin gerekli olmasi haricinde motoru calistirirken bahce aletini devirmeyin. Buna zorunlu oldugunuz durumlarda, kullanicin karssindaki tarafi tutamağa bastirmak suretiyle gerektiginden fazla kaldirmayin. Bahce aletini birakirken ellerinizin tutamakta olmasina dikkat edin.
Bahce aletini kullanim kilavuzunda belirtildigi gibi calistirin ve ayaklarinizin donen bicaklardan yeterli uzaklikta olmasina dikkat edin.
Ellerinizi ve ayaklarinizi aletin donen parçalarınin yakinina getirmeyin.
Bahçé aleti ile calisirken aletin atma bolgesinden yeterli uzaklikta durun.
Motor calisir durumda iken bahce aletini hicbir zaman kaldirmayin veya tasimayin.
- Bahç e aletini arizalikoruma donanimlariyla, kapaklarla ve ornegincarpma emniyeti ve/veya cim tutma selesi gibi emniyet donanimlari olmadan kullanmayin.
Ellerinizin ve ayaklarinizin hareketli bicaklarla aletin sabit parcalariarasinda sikismasini onlemek icin cim biçme makinerinde ayarlama isleri yaparken Özellikle dikkatli olun.

Akim ve uzatma kablosunu bıçaktan uzak tutun. Bıçak kabloya hasar verebilir ve sizi gerilim altindaki parçalarla temasa getirebilir. Dikkat, elektrik carpma tehlikesi varduı.

u durumlarda sebeke fişini prizden cekin:

• bahçé aletinin yanindan ayrɪlɪken,
  -blokajlarigiderirken,
• bahçé aletini kontrol ederken, temizlerken veya kendinde bir calisma yaparken,
• yabanci bir nesneye carptiginizda. Hemen bahç e alteinde bir hasar olup olmadigi kontrl edin ve gerekiyorsa onarima yollayin,
• bahçé aleti alşilmısin disinda titresim yapmaya baslayınca (hemen kontrol edin).

Akim baglantisi

Akim kaynaginin gerilimi bahçé aletinin tip etiketinde belirtilen verilere uygun olmalidir.
- Bu bahçé aletinin sadece 30 mA'lik bir hatali akim koruma szalteri ile sigortalanmís prize baglanması tavsiye edilir.
Bu bahç e alteinde sadece üreticinin verilerine uygün sebeke baglanti kabolari kullanin veya bunlarla degisiklik yapın; siparis numarası ve tip icin kullanim kilavuzuna bakın.
Sebeke fişini hiçbir zaman islak elle tutmayin.
Sebeke baglanti kablosunu veya uzatma kablosunu kirmayin, ezmeyin veya aleti bunlarin uzerindenGPCirmeyin,aksi takdirde hasar gorebilirler. Kabloyu sicutan,yagdan ve keskin kenarl cisimlerden koruyun.
Uzatma kablosu kullanim kilavuzunda belirtilen kesite sahip olmalı ve piskürme suyunakışı korumalı olmalidir. Fiş baglantı suya girmemelidir.
Keskin bicaklarin alaninda mesgul olurken veya calisirken daima bahce eldivenleri kullanin.

Bakim

Keskin bicakalarin alaninda meşgul olurken veya calisirken daima bahçce eldivenleri kullanin.

Cit kesme makinesini guvenli bir durumda kullanabilmek icin butun somunlarin, civatalarin ve pimlerin yerlerine iyice oturmasini saglayin.
- Cim tutma selesinin/torbasinin durumunu ve asinip asinmadigi din duzenli araliklarla kontrl edin.
- Bahçé aletini kontrol edin ve güvenlik onlemi olarak asınmı s veya hasar görmüş parçalarıdehyigişirin.
Yenilenen parçalarin original Bosch ürünü oldugundan emin olun.

Urun ve islev tanimi

Bütün uyarilari ve talimat hukumlerini okuyun. Açiklanan uyarilara ve talimat hukumlere uyulmadigi takdirde elektrik carpmalarina, yangınlara

ve/veya agir yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu bahçé aleti Özel alanlarda Çim biçme icin tasarlanmistr.

Teslimat kapsami

Bahçé aletini ambalajindan dikkatli bucimde cikarin ve asagidaki parçalarin eksik olup olmadigi nki kontrl edin:

-Tutamak kollucim biçme makinese
-Tutamak-Altparca
- 2 Vida (tutamak alt parçasininicine)
- 2 Kelebek somunlar (tutamak alt parçasinin icinde)
- 2Pim(tutamak alt parcasinin icinde)
-2 Kapaklar (tutamak alt parcasinin icinde)
-2Cim toplama selesi yarilari (ASM 32)
- Cim toplama selesi (ASM 32 F)
-Kullanim kilavuzu

Eger parçalar eksk veya hasarli ise yetkili saticiniza basvurun.

Tam montaj durumda bahçé aleti yaklaşık 8,5-11,0 kg ağırkındadir. Bahçé aletini ambalajindan*cikarirken gerekiyorsa yarıdağın.

Bahç eletini ambalajindan Çikarirken veya Çim biçme yapmak icin taşirken keskin biçaklara dokkat edin.

Sekli gosterilen elemanlar

Sekli gosterilen elemanlari numaraları grafik sayfasindaki bahç elet seklinin bulundugu numaralarla aynidir.

1 Tutamak-Ust parca
2 Anahtarlama kolu
3 Emniyet dugmesi
4 Sebeke fişi **
5 Kablo gerginlik giderme tertibati*/
6 Tutamak-Alt parca
7 Seri numarasi
8 Cim toplama selesi
9 Kesme yuksekligi kolu

10 Havalandirma araliklari
11 Tutamak kilidi
12 Kapak
13 Pim
14 Uzatma kablosu*
15 Biçak
16 Silirdir bicak
17 Ayar vidasi

*Sekli gosterilen veya tanimlanan aksesuar standart teslimat kapsaminda degildir. Aksesuarin tumunu aksesuar programimizda bulabilirsiniz.

** Ülkelere özgü

Teknik veriler

Silindir seksaklıçim次会议 32 ASM 32 F
Ürün kodu	3 600 H89 A.. 3 600 H89 B..
Giriş Güncü	W 400 340
Bşçak genişligi	cm 32 32
Kesme yüksekligi	mm 12 - 32 12 - 32
Çim toplama selesi hacmi	I	3
Aşkılgı EPTA-Procedure 01/2003'e güre	kg 11,0	8,5
Koruma sinificant	☐/II /II
Seri numarası	Seri numarası 7:içın bahçealetinin (Tip etiketine) bakın
Veriler 230 V'luk bir anma gerilimi [U]:içın geleçdirir. Farklı gerilimlerde ve farklı ülkele:oğtu tiplerde bu verilerdehyile bilgili.
Lüften bahçealetin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlanıdehyile olabilir.

Gürültü olçüm değerleri EN 60335'e göredir.

Aletin A degerlendirmeli gurultu seviyesi tipik olarak soyledir: Ses basinci seviyesi 79 dB(A); gurultu emisyonu seviyesi 92 dB(A). Tolerans K = 2 dB.

Toplam titresim degeri a_h (uc yönün vektör toplami) ve tolerans K EN 60335'e gore belirlenmektedir:

a_h < 2,5m / s^2 K = 1,5m / s^2

Uygunluk beyani CC

Tek sorumlu olarak "Teknik veriler" böllumunde tanımlanan ürünün asagidaki norm veya normatif belgelere uygun oldugunu Beyan ederiz: 2004/108/AT, 2006/42/AT, 2000/14/AT yonetmelik hukumleri uyarınca EN 60335.

2000/14/AT: Garanti edilen gürültü emisyonu seviyesi 96 dB(A). Uyumlulukdehyerlendirme yontemi ek VI uyarınca.

Urunkategorisi:32

Resmen taninmis merkez:

SRL, Sudbury, England, Nr. 1088

Teknik belgelerin bulundugu merkez:

Dikkat! Bakim ve temizlik islemlerinden once bahçé aletini kapatin ve sebeke böglanti fişini prisden Çekin. Akim kablosu hasar,görduğunde,kesildiginde vya karişificantda da ayni islemi uygulayin.

Güvenliginiz icin

Bahç e aleti kapatildiktan sonra da bıçaklar birkac saniye serbest donüste donerler.
Dikkat - Dönmekte olansciouskara dokunmayin.

Elektrik güvenligi

Bahçé aletiniz güvenlik sekslamak üzere koruyucu izolasyonludur ve topraklama gerektirmez. İsletme gerilimi 230 V AC, 50 Hz'dir (AB üyesi olmayan ülkeer icin tipe gore 220 V, 240 V). Sadece bahçé aletinizle kullanilmaya musaadeli uzatma kablosu kullanın. Bu konudaki bilgileri yetkili mistersi servisinden alabilirsiniz.

Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227 IEC 53, 60245 IEC 57) tipi uzatma kablosu kullanilabilir.

Bahçé aletini calistirmak icin uzatma kablosu kullanaksaniz, sadece asagida belirtilen iletken kesitine sahip kabolari kullanin:

• 1,0 mm²:(Maximum uzunluk 40 m
• 1,5 mm²: maksimum uzunluk 60 m
• 2,5 mm²: maksimum uzunluk 100 m

Uyari: Bir uzatma kablosu kullanilirken, bu kablo - guvenlik talimatinda belirtildigi gibi - fiş üzerinden elektrik sisteminize baglì bir koruyucu iletkene sahip olmalidi.

Emin olmadiginiz durumlarda egitimli bir elektrik tekniyene veya en yakininizdaki Bosch servis temsilcine danisin.

DIIKKAT: Usulune uygun olmayan uzatma kablolari tehlikeli olabilir. Uzatma kablosu, fiş ve kuplaj su sizdirmaz ve açık havada kullanilmaya musaadeli olmalidir.

Kablo böglantiları kuru olmali ve yerde durmamaldir.

Güvenligi artirmak icin maksimum 30 mA'lik hatali akimli bir FI-Salterin (RCD) kullanilmasi tavsiye olunur. Bu FI-Salteri her kullaimdan once kontrol edilmelidir.

Ingiltere'de satilmayan urunler icin uyari:

DIKKAT: Güvenliginiz icin bahç eletinize monte edilmis olan fişin böglanti kablosuna böglanması gereklidir. Uzatma kablosunun kuplej piskürme suyuna karşi korunmali olmali, kaçuktan yapilmis olmali veya kaçuk kapl olmaldir. Uzatma kablosu bir gerginlik giderme tertibati ile kullanilmaldir.

Baglanti kablosunun hasarli olup olmadigi duzenli araliklarla kontrl edilmeli ve sadece kusursuz durumda kullanilmalidir.

Baglanti kablosu hasar gorecek olursa sadece yetkili Bosch servis atolyesinde onarilmalidir.

Montaj

Tutamagin alt ve üst parçalarini acar veya üst üste katlarken akim kablosunun sikismamasina dikkat edin. Tutamagi yere atmayin.

Tutamak kolunun takilmasi (Bakiniz: Sekil A)

Tutamak alt parcasini 6 pimlerle 13 cim biçmamakinesinin govdesine tespit edin.

Kapaklarin (muhafazalarin) 12 tutamak alt parcasi 6icine yerlestirildiginden emin olun.

Tutamak kilidinin 11 calisma esnasinda sag tarafa takili olmasina dikkat edin (ASM 32).

Tutamak üst parçasini 1 vida ve kelebek somunlarla alt kol takimina 6 tespit edin.

Açíklama: Kablonun aletle birlikte teslim edilen kablo klipsi ile tutamağa tespit edildiginden emin olun.

Kabloyu gerginlik giderme tertibatina 5 takin.
Kablonun yeterli boşluga sahip olmasini
saglayin. (Bakınüz: Şekil B)

Nakliye ambalajini ve yapisi ci bandi cim bicme makinesinden alin. Daha sonra biçaklarin ayarlanması gerekir (Bakiniz: "Biçakların bakimi (Bakiniz: Şekil G)").

Cim tutma selesinin montaji ve takilmasi/ cikarilmasi (ASM 32) (Bakiniz: Sekil C1)

12 Cim tutma selesi ust parcasini cim tutma selesi alt parcasina ekleyin.
3 Cim tutma selesini sekilde gosterildigi gibi takin veya cikarin.

Cim tutma selesinin montaji ve takilmasi/ cikarilmasi (ASM 32 F) (Bakiniz: Sekil C2)

Çim tutma selesini seksilde bösterildigi gibi monte edin.

Cim tutma selesini sekilde gosterildigi gibi takin veya cikarin.

Kesme yuksekliginin ayarlanmasi (Bakiniz: Sekil D)

Kesme yuksekligini ayarlamadan once durun, anahtarlama kolunu birakin ve motor duruncaya kadar bekleyin. Bicaklar motor kapandiktan sonra da bir sure serbest donuste donerler ve yaralanmalara neden olabilirler.

Cim biçme makinesi degisik kesme yükseklikerine ayarlanabilir.

Bu islem icin kolu 9 di sari dogru bastirin (1) ve kolu 9 aagi bastirak vya yukari cekerek (2) istediginiz kesme yuksekligini ayarlayin ve bu esnada diger elinizle cim tutma mekinesini sikica tutun.

Mevsimdeki ilk cim biçme isleminde buyuk bir kesme yüksekligi ayarlanmaldir.

Isletme

Çalıstirma

Bahç eleti kapandiktan sonra bucaklar birkac saniye daha serbest donuste doner. Bahç eletini tekrar acmadan once motor ve bucaklarin tam olarak durmasini bekleyin.
Cok kisa araliklarla arka arkaya kapama-açma yapmayin.

Açıklama: Aletin devir almasini kolaylasmak icin, on tekelekleri kaldirmak uzere tutamagi asagi bastirin.

AÇma (Bakınüz: Şekil E)

Emniyet dugmesine 3 basin ve dugmeyi basili tutun.
2 Anahtarlama kolunu 2 tutamaga dokru cekin.

Emniyet dugmesini 3 birakin.

Kapama

Anahtaralam kolunu 2 birakin.

Çim biçme (Bakınüz: Şekil F)

Bahç eletini prize mumkün oldugu kadar yakin bir yerde Çim kenarina yerleşirin. Prizden uzaklasarak calisin.

Her donuste kabloyu karsi taraftaki bicilmisi alana yatirin.

Silindir bucaklar ozellikle ilk calistirmadan once ayarlanmaldir (Bakiniz: "Bucaklarin bakimi (Bakiniz: Sekil G)).

Özellikle zor calisma kosullarinda motora asiri yuk bindirmeyin.

Asiri zorlanma durumunda motor devir sayisi du ser ve motorun cikardigi ses degisir. Bu gibi durumlarda durun, anahtarlama kolunu 2 birakin ve daha buyuk bir kesme yuksekligi ayarlayin. Aksi takdirde motor hasar gorebilir.

Hata arama

Bahç eletiniz kusursuz bucimde calismadiğt takdirde asagidaki tablo hata bulgularini, olasi nedenleri ve hatalarin tam olarak giderilme yollarini gosterir. Bu aciklamalar yardimi ile sorunu belirleyip gideremezseniz servis atolyenize basvurun.

Dikkat: Hata arama islemine年开始 abhace aletini kapatin ve fişi prisiden cekin.

Hata göstergesi Olasi neden Giderilme yolu

Bahçé aleti calismiyor Sebeke gerilimi yok Kontrol edin ve acin

Sebeke prizi arizali Baska bir pris kullanin

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise degişirin

Sigorta atmis durumda Sigortayi degistirin

Hata güstergesi Olasi neden Giderilme yolu
Bahçele aleti kesintili olarak calişiyor	Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise/Internalir
	Bahçele aletinin icindeki kablo sistemindehana var	Müşteri servisine basvurun
Bahçele aletiagicalisiyor veyakayıskayıyor	Kesme)yükbekligiçok)düzukDaha buyükkesme)yükbekligi ayaralayin(Bakınüz:"Kesme)yükbekligin ayarlanması(Bakınüz:Şekil D")
	Bicaklar.Doğru ayarlanmamı,Biçaklari ayarlayin
Bahçele aletidüzensiz kese me izibirakıyor	Biçaklarkörelmi,Müşteri servisine basvurun
	Biçaklar.Doğru ayarlanmamı,Biçaklari ayarlayin
Silindir biçak)dönmöyor Biçaklarin dönmesiçimtarafından engelleniyor	Bahçele aletini kapatı Tıkanmaya giderin (daima bahçeleldivenleri kullanı)
	Kayış kayıyor veyahasarlıMişteri servisine basvurun
Aşırı titreşim ve gürültu var Biçaklar hasarlıMişteri servisine basvurun
			Biçaklar eşit olarakayarlanmamı	Biçaklari ayarlayin
Çalisma performansı yetersiz Zemin biçme yapmak icin;cokslak	Çimlerin kurumasıbekleyin

Bakim ve servis

Bakim ve temizlik

Bahç eletinin kendebir calisma yapmadan once her defasinda fisi prisden cekin ve cim tutma/toplama selesini cikarin.
Keskin bicakalarin alaninda mesgul olurken veya calisirken daima bahce eldivenleri kullanin.

Açiklama: Bahç eletini uzunSure ve güvenilir bicomde kullanabilmek icin asagidaki bakim islemlerini duzenli araliklarla tekrarlayin.

Bicagin gevseyip gevesemedigi, hasar gurup gormediigi, baglantilarin ayrilip ayrilmadigi veya parcalarin asinip asinmadigi veya hasar gurup gormediigi duzenli araliklarla kontrl edin.

Kapak ve koruyucu donanimlarin hasarsiz olup olmadiklarini,ogrupsclarak takilip takilmadiklarini kontrl edin. Bahce aletini kullanmaya baslamadan once gerekligorulebilecek bakim ve onarim islerini gerekleşirin.

Dikkatli uretim ve test yontemlerine ragmen bahç eleti ariza yapacak olursa, onarim Bosch Bahç Aletleri icin yetkili bir mistersi servisinde yaptirImalidir.

Lütfen buttun basvuru ve yedek parca
siparislerinizde bahçé aletinin tip etiketi
üzerindeki 10 haneli urün kodunu belirtiniz.

Bicaklarinbakimi(Bakiniz:SekilG)

Bahç eletinin kende bir calisma yapmadan once her defasinda fişi prisden cekin ve cim tutma/toplama selesini*cikarin.

Keskin buçaklarınalanindo meşgul olurken veya calisirken daima bahçé eldivenleri kullanin.

Cimler temiz ve esit bicimde kesilemediginde silindir biçagin yeniden ayarlanmasi gerekir.

Bahç eletini bas üzeri duracak bucimde cevirin. Tornavida ile her iki ayar vidasini 17 kucuk adimalr halinde silindir biçak 16 alt buçagi 15 hafifçé yalayacak konuma gelinceye kadar saat hareket yönunde cevirin.

Açıklama: Biçaklar bir makas gibi ilevGORU.

Calismadan sonra/Saklama

Bahç eletinin kendebir calıma yapmadan once her defasinda fişi prizden cekin veçim tutma/toplama selesiniçikarin.

Bahç eletinin din kismini yumusak bir firca ve bir bezle esasli bicimde temizleyin. Su,oczucu madde veya polisaj maddesi kullanmayin. Özellikle havalandirma araliklarindan 10 olmak üzere her turlü cim kalintilarin ve yapismalarin temizleyin.

Bahçé aletini yan yatirin ve bicakalirn bulundugu alani temizleyin. Sikişmis ve katilasmis Çim kalintilarin bir ahsap veya plastik parca ile cikarin.

Keskin bicakalarin alaninda mesgul olurken veya calisirken daima bahce eldivenleri kullanin.

Bahç eletini kuru, güvenli ve;cocuklarin erisemeyeceşi bir yerde saklayin. Bahç eletinin üstüne böcka birsey koymayin.

Yerden tasarruf saglamak icin tutamagi katlayabilirsiniz. (Bakiniz: Sekil H)

Tutamağın alt ve üst parçalarını acar veya üst üste katlarken akım kablosunsun sikişmamasına;dikkat edin.Tutamağı yere atmayın.

Müstleri servisi ve mächtleri,DBişmanligi

Müsteri servisleri ürününüzün onarim ve bakimi ile yedek parçalarina ait sorularinizi yanitlandir. Demonte gürünüslere yedek parçalara ait bilgileri su adreste de bulabilirsiniz:

Bosch musteri servisi timi satin alacaginiz urunun ozellikleri, bu urunun kullanimi ve ayarisleleri hakkindaki sorulariniz ile yedek parcalarina ait sorulariniz memnuniyetle yanitlandir.

Türkce

Bahçé alelteri, aksesuar ve ambalaj malzemesi cevre dostu bir bucimde tasfiye edilmek üzere geri donusum merkezine yollanmak zorundadir. Bahçé alelterini evsel coplerin icine atmayin!

Sadece AB üyesi ülkeer icin:

Elektronik ve elektrikla aletlere iliskin 2002/96/AT siyili Avrupa yonetmeligi ve bu yonetmeligin ulusal hukuka uyarlanmis hukumleri uyarinca kullanim omrunu tamamlamis elektronik ve

elektrikli alelter ayri ayri toplanmak ve cevre dostu tasfiye amaciyla geri kazanim merkezlerine gonderilmek zorundadir.

Degisiklik haklarimiz saklidir.
