Produkttyp	Spindelmäher (Spindelmäher)
Marke	Bosch
Modell	ASM 32 F
Schnittbreite	32 cm
Einstellbare Schnitthöhe	12 bis 32 mm
Nennleistungsaufnahme	340 W
Netzspannung	230 V ~ 50 Hz
Gewicht (gemäß EPTA 01/2003)	11,0 kg
Volumen des Grasfangkorbs	3 L
Schutzklasse	Doppelisolierung (Schutzklasse II)
Schalldruckpegel (LpA)	79 dB(A)
Garantierter Schallleistungspegel (LWA)	96 dB(A)
Vibrationen (ah)	< 2,5 m/s²
Schnittart	Rotationszylinder
Schnitthöhenverstellung	Zentralhebel, 9 Positionen
Sicherheit	Zweihandsicherheitsschalter (Hebel + Knopf)
Stromversorgung	Netzbetrieb mit Kabel (Verlängerung erforderlich)
Mitgeliefertes Zubehör	Oberer und unterer Führungsholm, Grasfangbehälter, Bolzen, Abdeckungen, Schrauben, Flügelmuttern
Wartung der Messer	Einstellung mittels Justageschraube, Kontaktschärfung
Empfohlene Verwendung	Privater Rasen, flaches bis leicht geneigtes Gelände
Verlängerungskabeltyp	H05VV-F, H05RN-F oder IEC, Querschnitt nach Länge
Garantie	Konsultieren Sie Ihren Händler

Häufig gestellte Fragen - ASM 32 F BOSCH

Wie stelle ich die Schnitthöhe am Bosch ASM 32 F Rasenmäher ein?

Um die Schnitthöhe einzustellen, lassen Sie zuerst den Bedienhebel los und warten Sie, bis der Motor vollständig zum Stillstand gekommen ist. Drücken Sie dann den Einstellhebel 9 nach außen (1) und stellen Sie die gewünschte Höhe ein, indem Sie den Hebel (2) drücken oder anheben, während Sie die andere Hand am Mäher halten. Wählen Sie für den ersten Schnitt der Saison die höchste Position.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie zuerst die Netzspannung und den Zustand des Verlängerungskabels. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch Kundendienst.

Wie warte ich die Messer des Bosch ASM 32 F Rasenmähers?

Vor jeder Wartung den Stecker ziehen und den Grasfangbehälter entfernen. Tragen Sie Gartenhandschuhe. Zum Einstellen der Messer drehen Sie den Mäher um und drehen Sie die beiden Justageschrauben 17 im Uhrzeigersinn, bis das Schneidmesser 16 und das Untermesser 15 fast unmerklich aneinander anliegen. Die Messer sollten wie eine Schere arbeiten.

Wie montiere ich den Führungsholm des ASM 32 F Rasenmähers?

Befestigen Sie den unteren Teil des Führungsholms 6 mit den Bolzen 13 am Mähergehäuse. Stellen Sie sicher, dass die Abdeckungen 12 montiert sind. Montieren Sie den oberen Teil des Führungsholms 1 mit den Schrauben und Flügelmuttern. Befestigen Sie das Netzkabel an der Kabelklemme 5 und lassen Sie dabei ausreichend Spiel. Achten Sie darauf, dass das Kabel beim Zusammen- oder Auseinanderklappen nicht eingeklemmt wird.

Welche Art von Verlängerungskabel sollte ich mit dem Bosch ASM 32 F Rasenmäher verwenden?

Verwenden Sie ein zugelassenes Verlängerungskabel vom Typ H05VV-F, H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57). Der Leiterquerschnitt muss mindestens 1,0 mm² für eine maximale Länge von 40 m, 1,5 mm² für 60 m und 2,5 mm² für 100 m betragen. Das Verlängerungskabel muss spritzwassergeschützt und für den Außeneinsatz geeignet sein.

Wie leere ich den Grasfangbehälter des ASM 32 F Rasenmähers?

Stoppen Sie den Mäher und warten Sie, bis die Messer vollständig zum Stillstand gekommen sind. Nehmen Sie den Grasfangbehälter ab, indem Sie ihn nach oben heben. Leeren Sie ihn und setzen Sie ihn wieder ein, indem Sie ihn auf dem Mäher einrasten. Zum Abnehmen des Behälters folgen Sie den Anweisungen in Abbildung C2 in der Bedienungsanleitung.

Der Rasenmäher vibriert ungewöhnlich stark, was tun?

Starke Vibrationen können auf ein beschädigtes Messer oder eine falsche Einstellung hinweisen. Überprüfen Sie den Zustand der Messer und stellen Sie sie gegebenenfalls ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch Kundendienst.

Kann ich den Bosch ASM 32 F Rasenmäher bei Regen verwenden?

Nein. Der Rasenmäher darf nicht bei Regen verwendet oder dem Regen ausgesetzt werden. Nasses Gras kann außerdem zu einem schlechten Mähbild führen und die Rutschgefahr erhöhen.

Wie lagere ich den ASM 32 F Rasenmäher nach dem Gebrauch?

Reinigen Sie die Außenteile sorgfältig mit einer weichen Bürste oder einem Tuch. Verwenden Sie kein Wasser oder Lösungsmittel. Kippen Sie den Mäher zur Seite, um den Messerbereich zu reinigen (mit Handschuhen). Lagern Sie ihn an einem trockenen, sicheren Ort, außerhalb der Reichweite von Kindern. Um Platz zu sparen, können Sie den Führungsholm vollständig zusammenklappen.

Wo finde ich Ersatzteile für den Bosch ASM 32 F Rasenmäher?

Original Bosch Ersatzteile sind beim Bosch Kundendienst erhältlich. Geben Sie bei der Bestellung unbedingt die zehnstellige Artikelnummer auf dem Typenschild des Mähers an. Sie können auch die Bosch-Website für Explosionszeichnungen konsultieren.

BEDIENUNGSANLEITUNG ASM 32 F BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

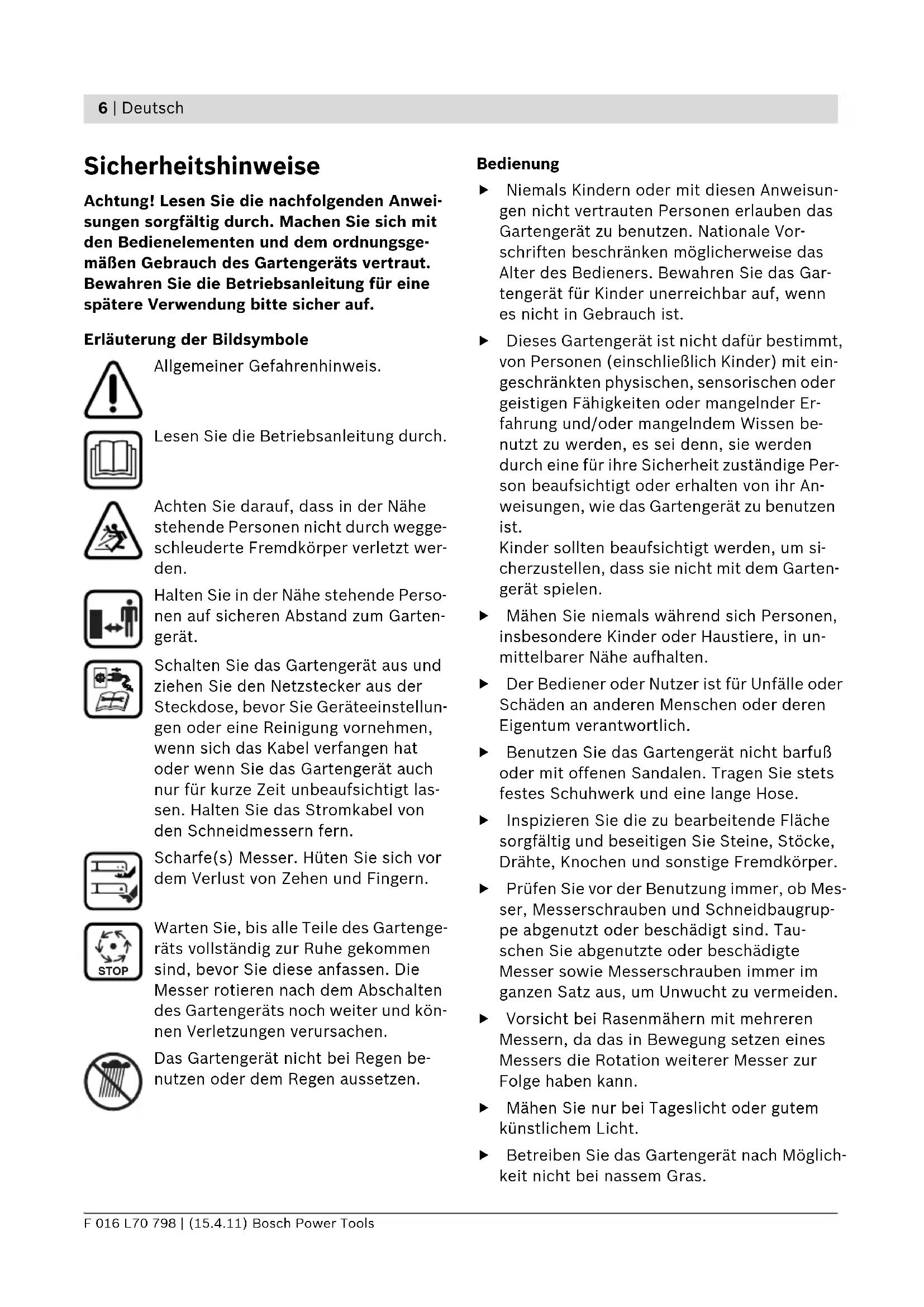

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßigen Gebrauch des Gartengerats vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendungitte sieher auf.

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung durch.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zum Garten-gerät.

Schalten Sie das Gartengerät aus undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteinstellungen oder eine Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt{lassen. Halten Sie das Stromkabel von den Schneidmessern fern.

Scharfe(s) Messer. Hüten Sie sich vor dem Verlust von Zehen und Fingern.

Warten Sie, bis alle Teile des Gartengerats vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengerats noch weiter und konnen Verletzungen verursachen.

Das Gartengerät nicht bei Regen be-nutzen oder dem Regen aussetzen.

Bedienung

• Niemals Kindern oder mit diesen Anweisungen nicht verbrauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschranken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
• Dieses Gartengerät ist nicht damit bestimmt, von Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollenen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät speien.
  Mahren Sie niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
  Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
  Benutzen Sie das Gartengerät nicht barfuß oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose.
  Inspizieren Sie die zu bearbeitende Flächesorgfältig und beseitigen Sie Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper.
  Prufen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.
  Vorsicht bei Rasenmähern mit mehreren Messern, da das in Bewegung setzen eines Messers die Rotation weiterer Messer zur Folge haben kann.
  Mahren Sie nur bei Tageslicht oder gutem künstlichen Licht.
  Betreiben Sie das Gartengerät nach Mochlichkeit nicht bei nassem Gras.

Stets ruhig gehen, niemals Schnell laufen.
Das Arbeiten an Böschungen kann gefährlich sein.

• Mähen Sie keine besonderss stellen Abhänge.
• Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.
• Mahren Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.
• Gehen Sie beim Richtungswechsel an Abhängen äußert vorsichtig vor.
• Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengerats außerst vorschichtig vor.
• Schieben Sie das Gartengerät beim Mähen immer vorwärts undziehen Sie diesen niemals zum Körpern hin.

Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mahenden Bereich transportieren.
Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesen Fall, die vom Bediener abgewandte Seite durch Niederrücken des Handgriffes nicht weiter als unbedingt nötig anheiten. Achten Sie darauf, dass sich ihre Höhe am Griff befinden, wenn Sie das Gartengerät wieder ablassen.
Schalten Sie das Gartengerät wie in der Betriebsanleitung beschreiben ein und achten Sie darauf, dass ihre Fuß ausreichend welt von rotierenden Teilen entfernt sind.
- Bringen Sie ihre Höhe und Fuß nicht in die Nähe oder unter rotierende Teile.
- Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.
Heben bzw.lagen Sie das Gartengerät niemals bei laufendem Motor.
Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.

Gehen Sie bei Einstellarbeiten am Rasenmacher außerst vorsichtig vor, um ein Einklemen von Handen und Fußzwischen den beweglichen Messern und feststehenden Gerätteilen des Rasenmachers zu vermeiden.
Halten Sie Strom- und Verlängerungskabel vom Messer fern. Das Messer kann die Kabel beschädigen und Sie mit spannungsführenden Teilen in Berührung bringen. Vorsicht, es besteht die Gefahr eines elektrischen Schlages.

Netzstecker aus der Steckdoseziehen:

• immer wenn Sie sich vom Gartengerät entfernen,
• vor dem Beseitigen von Blockierungen,
• wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,
• nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gartengerät sofort auf Beschädigungen und halten Sie es wenn notwendig instandsetzen,
• wenn das Gartengerät ungewöhnlich zu vibrierten beginnnt (sofort prufen).

Stromanschluss

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gartenge-rates übereinstimmen.
Es wird empfohlen,这意味着 Gartengerät nur an eine Steckdose anzuschreiben, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist.
- Verwenden oder ersetzen Sie für diesen Gartengerät nur Netzanschlussleitungen, die mit den Angaben des Herstellers übereinstimmen; Bestell-Nr. und Typ siehe Betriebsanleitung.
Den Netzstecker niemals mit nassen Händen anfassen.
Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden konnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
Das Verlängerungskabel muss den in der Betriebsanleitung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindungarf nicht im Wasser liegen.

• Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Wartung

• Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
• Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein{sicherer Arbeitszustand des Gartengerats gewährleistet ist.
  Überprüfen Sie regelmäßig den Grasfang-korb/-sack auf dessen Zustand und Abnutzung.
  Überprüfen Sie das Gartengerät und ersetzen Sie Sicherheitshalber abgenutzte oder beschädigte Teile.
  Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Produkt- und Leistungs-beschreibung

Lesen Sie alle Sicherheitschinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitschinweise und Anweisungen konnen elektri

schen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mahren.

Lieferumfang

Nehmen Sie das Gartengerät vorsichtig aus der Verpackung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

-RasenmachermitGriffbugel
-Griffbügel-Unterteil
- 2 Schrauben (in das Griffbügel-Unterteil eingesetzt)
- 2 Flügelmattern (in das Griffbügel-Unterteil eingesetzt)

• 2 Stifte (in das Griffbügel-Unterteil eingesetzt)
• 2 Abdeckungen (in das Griffbügel-Unterteil eingesetzt)
  -2 Grasfangkorbhalfen (ASM 32)
• Grasfangkorb (ASM 32 F)
• Betriebsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

Das Gartengerät wiegt im vollständig zusammengebauten Zustand etwa 8,5-11,0 kg. Holen Sie bei Bedarf Hilfe, um das Gartengerät aus der Verpackung zunehmen.

Achten Sie auf scharfe Messer, wenn Sie das Gartengerät aus der Verpackung nehmen oder zum Rasen/TRagen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gardenerates auf der Grafikseite.

1 Griffbugel-Oberteil
2 Schalthebel
3 Sicherheitsknopf
4 Netzstecker **
5 Kabel-Zugentlastung*/**
6 Griffbugel-Unterteil
7 Seriennummer
8 Grasfangkorb
9 Hebel für Schnittthöhe

10 Lufungsschlitze
11Griffbügelarretierung
12 Abdeckung
13 Stift
14 Verlängerungskabel*
15 Messer
16 Spindelmesser
17 Einstellschraube

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

** länderspezifisch

Technische Daten

Spindelmäher ASM 32 ASM 32 F
Sachnummer	3 600 H89 A..	3 600 H89 B..
Nennaufnahmeleistung	W 400 340
Messerbreite	cm 32 32
Schnitthöhe	mm 12 - 32 12 - 32
Volumen, Grasfangkorb	I	3
Gewicht entsprechend EPTA-Procedure 01/2003	kg 11,0	8,5
Schutzklasse		☐/II
Seriennummer	Siehe Seriennummer 7 (Typenschild) am Gartengerät

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzeln Gartengeräte können variieren.

Gerausch-/Vibrationsinformation

Messwerte für Gerausch ermittelt entsprechend EN 60335.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 79 dB(A); Schalleistungspegel 92 dB(A). Unsicherheit K = 2 dB.

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335: a_h < 2,5m / s^2 K = 1,5m / s^2

Konformitätserklung (€

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garantierter Schallleistungspegel 96 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Produktkategorie: 32

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen bei:

Achtung! Schalten Sie vor Wartungs- oder Reinigungsrarbeiten das Gartengerät aus undziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, an-geschritten oder verwickelt ist.

Zu Ihrer Sicherheit

Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch eine Sekunden weiter.
Vorsicht - die rotierenden Messer nicht berühren.

Elektrische Sicherheit

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur zuge-lassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienstelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F, H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) verwendet werden.

Falls Sie für den Betrieb des Gartengerätes ein Verlängerungskabel verwenden, * dürfen nur Kabel mit folgenden Leiterquerschnitten verwendet werden:

• 1 , 0²nmaximal Lange 40 m
• 1,5 mm²: maximale Länge 60 m
• 2,5 mm²: maximale Länge 100 m

Hinweis: Wird ein Verlängerungskabel benutzt, muss theses - wie bei den Sicherheitsvorschriften beschreiben - einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen Fragen Sie einen ausgebildeten Elektriker oder die{nachste Bosch Service-Ver-tretung.

VORSICHT: Nicht vorschrifsmäßige Verlängerungskabel konnen gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

Kabelverbindungen sollen trocken sein und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30mA zu benutzen. Diese FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlangerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.

Das Verlägerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werden und damit nur in einwandfreiem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, damit sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Montage

Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs daraufuf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen halten.

Montage der Griffbügel (siehe Bild A)

Befestigen Sie das Griffbügel-Unterteil 6 mit den Stiften 13 am Grundkorper des Rasenma- hers.

Stellen Sie sicher, dass die Abdeckungen 12 in das Griffbügel-Unterteil 6 eingesetzt sind.

• Stellen Sie sicher, dass die Griffbügelarrettierung 11 auf der rechten Seite bei Betrieb des Rasenmabers montiert ist (ASM 32).

Befestigen Sie das Griffbügel-Oberteil 1 mit den Schrauben und Flügelmuttern am unteren Gestänge 6.

Hinweis: Stellen Sie sicher, dass das Kabel mit dem mitgelieferten Kabelclip am Griffbügel befestigt ist.

Befestigen Sie das Kabel an der Zugentlastung 5. Stellen Sie safer, dass das Kabel genugend Spiel hat. (siehe Bild B)

Entfernen Sie die Transportverpackung und das Klebeband vom Rasenmaher. AnschlieBend,müssen die Messer eingestellt werden (siehe „Messerwartung (siehe Bild G)“).

Grasfangkorb zusammenfugen und einhängen/ abnehmer (ASM 32) (siehe Bild C1)

1 Fugen Sie das Grasfangkorb-Oberteil mit dem Grasfangkorb-Unterteil zusammen.
3 Hangen Sie den Grasfangkorb wie darge-stellt ein bzw.nehmen ihn ab.

Grasfangkorb zusammenfugen und einhängen/ abnehmer (ASM 32 F) (siehe Bild C2)

Fugen Sie den Grasfangkorb wie dargestellt zusammen.

Hängen Sie den Grasfangkorb wie dargestellt ein bzw.nehmen ihn ab.

Schnitthöhe einstellen (siehe Bild D)

Vor dem Einstellen der Schnitthöhe anhalten, Schalthebel loslassen und warten, bis der Motor stillsteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und konnen Verletzungen verursichen.

Der Rasenmacher kann auf mehrere Schnitthohen eingestellt werden.

Drücken Sie hierzu den Hebel 9 nach außen (1) und stellen anschließend durch Niederdrücken bzw. Hochziehen (2) des Hebels 9 die gewünschte Schnitthöhe ein, während Sie mit der anderen Hand am Rasenmaher gegenhalten.

Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe eingestellt werden.

Betrieb

Inbetriebnahme

Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch eine Sekunden weiter. Warten Sie, bis der Motor und die Messer stillstehen, bevor Sie das Gartengerät erneut einschalten.
Nicht kurz hintereinander aus- und wieder einschalten.

Hinweis: Um den Anlauf zu erreichtern, drücken Sie den Griffbügel nach unten, um die Vorderräder anzuheiten.

Einschalten (siehe Bild E)

0 Drücken Sie den Sicherheitsknopf 3 und halten Sie diesen gedrückt.
Ziehen Sie den Schalthebel 2 gegen den Griffbügel.

Lassen Sie den Sicherheitsknopf 3 los.

Ausschalten

Lassen Sie den Schaltebel 2 los.

Mähen (siehe Bild F)

Platzieren Sie das Gartengerät an der Rasenkante und so nahe wie möglich an der Netzsteckdose. Arbeitsen Sie von der Netzsteckdose weg.

Legen Sie das Kabel nach jedem Wenden auf die gegenüberliegende, bereits bearerbeitete Seite.

Die Spindelmesser benötigen möglicherweise eine Einstellung, insbesondere vor der Erstinbetriebnahme (siehe „Messerwartung (siehe Bild G)”).

Überlasten Sie beim Arbeiten unter besonder schweren Bedingungen nicht den Motor.

Bei Überlastung sind die Motordrehzahl und das Motorgeräusch verändert sich. Halten Sie in thisem Fall an,{lassen Sie den Schaltebel 2 los und stellen Sie eine große Schnitthöhe ein. Andernfalls kann der Motor beschädigt werden.

Fehlersuche

Die folgende Tabelle zeigt Ohnen Fehlersymptome, die möglichche Ursache sowie die korrekte Abhilfe, falls Ihr Gartengerät einmal nicht einwandfrei Funktionieren sollen. Können Sie anhand dessen das Problem nicht lokalisieren und beseitigen, wenden Sie sich an ihre Service-Werkstatt.

Achtung: Schalten Sie vor der Fehlersuche das Gartengerät aus undziehen Sie den Netzstecker.

Symptome Moggliche Ursache Abhilfe

Gartengerät lauft nicht Netzspannung fehl't Überprüfen und einschalten
	Netzsteckdose defekt Andere Steckdose benutzen
	Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt
	Sicherung hat ausgelöst Sicherung austauschen
Gartengerät lauft mit Unterbre-chungen	Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt
	Interne Verkabelung des Gar-tengerätes defekt	Kundendienst aufsuchen
Gartengerät lauft schwergängig oder Riemen quietscht	Schnitthöhe zu niedrig Großere Schnitthöhe einstellen (siehe „Schnitthöhe einstellen (siehe Bild D)“)
	Messer nicht richtig eingestellt Messer einstellen
Gartengerät hinterlässt unre-gelmäßiges Schnittbild	Messer stumpf Kundendienst aufsuchen
	Messer nicht richtig eingestellt Messer einstellen
Spindelmesser rotiert nicht Messer durch Gras behindiert Gartengerät ausschalten
		Verstopfung entfernen (tragen Sie immer Gartenhandchuhe)
	Riemen rutscht oder ist beschädigt	Kundendienst aufsuchen
Starke Vibrationen/Geräusche	Messer beschädigt	Kundendienst aufsuchen
	Messer nicht gleichmäßig ein-gestellt	Messer einstellen
Unbefriedigende Arbeitsleis-tung	Boden zu Nass um zu Mären	Rasen abtrocknen halten

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Gartengerät den Netzstecker und entfernen Sie den Grasfangkorb.
Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Hinweis: Führn Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Überprüfen Sie das Gartengerät regelmäßig auf offensichtliche Mängel wie lose oder beschädigte Messer, lose Verbindungen und abgenutzte oder beschädigte Teile.

Prufen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führten Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeitendurch.

Sollte das Gartengerät bzw. sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundenstelle für Bosch-Gartengeräte ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerates an.

Messerwartung (siehe Bild G)

Ziehen Sie vor allen Arbeiten am Gartengerät den Netzstecker und entfernen Sie den Grasfangkorb.
- Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Die Spindelmesser benötigen eine neue Einstellung, sobald das Gras nicht mehr sauber und gleichmäßig geschritten wird.

Drehen Sie das Gartengerät um, so dass es auf dem Kopf stehen.

Drehen Sie beiden Einstellschrauben 17 mit einem Schraubendreher in keinen Schritten im Uhrzeigersinn, bis die Spindelmesser 16 leicht über das untere Messer 15 streifen.

Hinweis: Die Messer Funktionieren wie eine Schere.

Nach dem Arbeitsvorgang/Aufbewahrung

Ziehen Sie vor allen Arbeiten am Gartenge-rät den Netzstecker und entfernen Sie den Grasfangkorb.

Reinigen Sie das Äußere des Gartengerates gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lösungs- oder Poliermittel. Entfern den Sie sämtliche Grasanhaftungen und Ablagerungen, insbesondere von den Lüftungsschlitzen 10.

Legen Sie das Gartengerät auf die Seite und rei-nigen Sie den Messerbereich. Entfernen Sie zusammengepresstes Schnittgut mit einem Holz-oder Plastikstück.

Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Bewahren Sie das Gartengerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstände auf das Gartengerät.

Um Platz zu sparen, können Sie den Griffbügel zusammenklappen. (siehe Bild H)

Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs daraufuf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen halten.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
(*Festnetzpreis 14 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)
E-Mail: [e-mail]
Tel. Kundenberatung: [phone]
(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)
Fax: [phone]
E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Gartengeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte ge

trennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

Safety Notes

Elektrische veiligungsd

Illustreredekomponenter

Produktkategorie: 32

Bemyndiget kontrolorgan:

SRL, Sudbury, England, Nr. 1088

Teknisk dossier hos:

Produktkategorie: 32

Nämnd provningsanstalt:
SRL, Sudbury, England, Nr. 1088

Teknisk tillverkningsdokumentation finns hos: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

Produktkategorie: 32

Angitt instans:

SRL, Sudbury, England, Nr. 1088

TORCHEHNE TIKTORpAMM

O6uee yka3aHne Ha HauuNe ONaCHOCTN.

E-Mail: [e-mail]

Uklanjanedjubrella

Bastenski uredjaji, pribor i pakovanja treba da se odvoze nekojh regeneraciji koja odgovara zastiti covekove okoline.
