РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ASM 32 F BOSCH

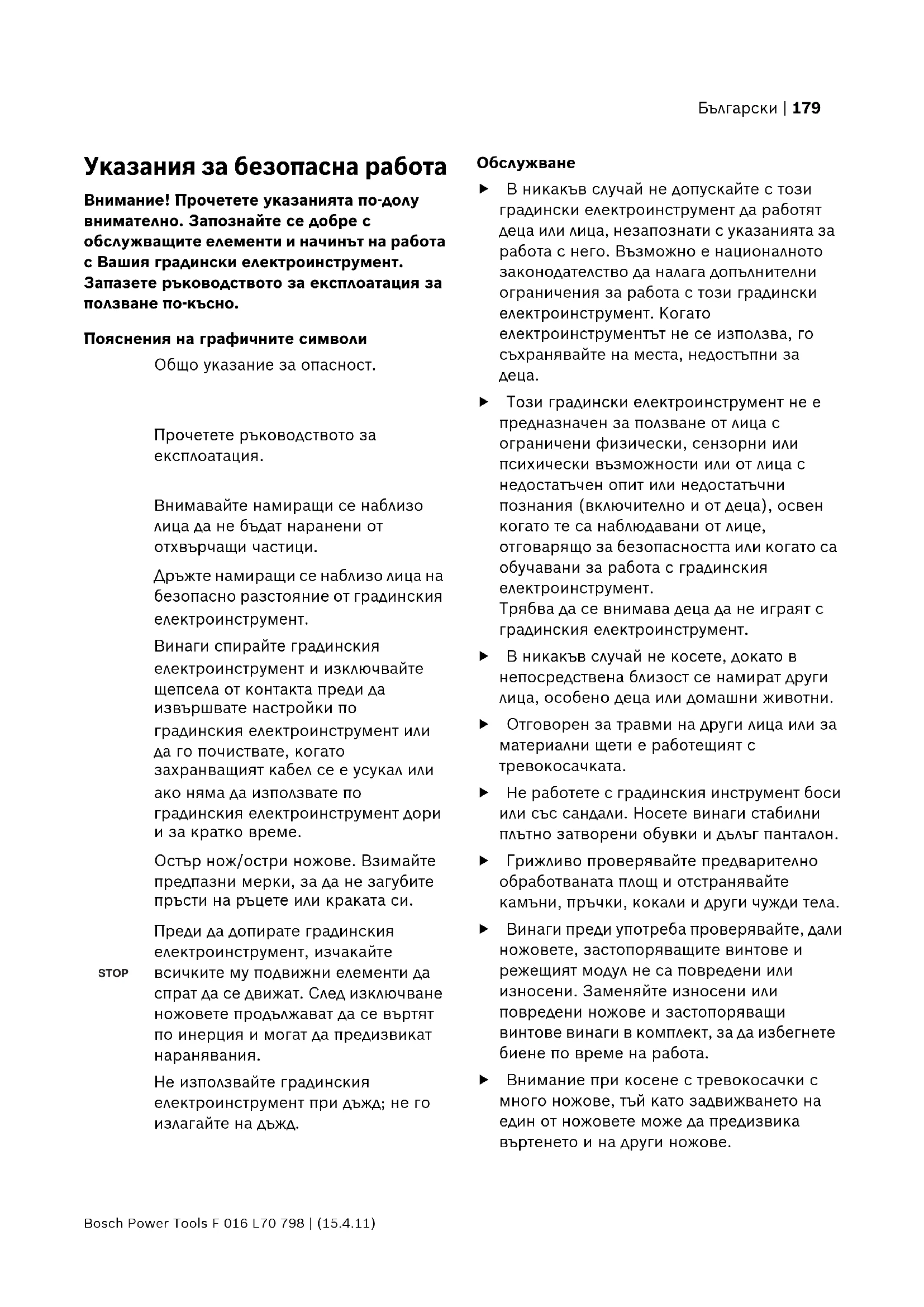

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с Вашия градински електроинструмент. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на графичните символи Общо указание за опасност. Прочетете ръководството за експлоатация. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи частици. Дръжте намиращи се наблизо лица на безопасно разстояние от градинския електроинструмент. Винаги спирайте градинския електроинструмент и изключвайте щепсела от контакта преди да извършвате настройки по градинския електроинструмент или да го почиствате, когато захранващият кабел се е усукал или ако няма да използвате по градинския електроинструмент дори и за кратко време. Остър нож/остри ножове. Взимайте предпазни мерки, за да не загубите пръсти на ръцете или краката си. Преди да допирате градинския електроинструмент, изчакайте всичките му подвижни елементи да спрат да се движат. След изключване ножовете продължават да се въртят по инерция и могат да предизвикат наранявания. Не използвайте градинския електроинструмент при дъжд; не го излагайте на дъжд.

f В никакъв случай не допускайте с този градински електроинструмент да работят деца или лица, незапознати с указанията за работа с него. Възможно е националното законодателство да налага допълнителни ограничения за работа с този градински електроинструмент. Когато електроинструментът не се използва, го съхранявайте на места, недостъпни за

f Този градински електроинструмент не е предназначен за ползване от лица с ограничени физически, сензорни или психически възможности или от лица с недостатъчен опит или недостатъчни познания (включително и от деца), освен когато те са наблюдавани от лице, отговарящо за безопасността или когато са обучавани за работа с градинския електроинструмент. Трябва да се внимава деца да не играят с градинския електроинструмент. f В никакъв случай не косете, докато в непосредствена близост се намират други лица, особено деца или домашни животни. f Отговорен за травми на други лица или за материални щети е работещият с тревокосачката. f Не работете с градинския инструмент боси или със сандали. Носете винаги стабилни плътно затворени обувки и дълъг панталон. f Грижливо проверявайте предварително обработваната площ и отстранявайте камъни, пръчки, кокали и други чужди тела. f Винаги преди употреба проверявайте, дали ножовете, застопоряващите винтове и режещият модул не са повредени или износени. Заменяйте износени или повредени ножове и застопоряващи винтове винаги в комплект, за да избегнете биене по време на работа. f Внимание при косене с тревокосачки с много ножове, тъй като задвижването на един от ножовете може да предизвика въртенето и на други ножове. STOP OBJ_BUCH-1393-001.book Page 179 Friday, April 15, 2011 10:36 AM180 | Български F 016 L70 798 | (15.4.11) Bosch Power Tools f Косете винаги на дневна светлина или при много добро изкуствено осветление. f По възможност не ползвайте градинския инструмент, когато тревата е влажна. f Работете винаги със спокоен ход, никога не ходете бързо. f Работата по неравен терен може да бъде

– Не косете особено стръмни склонове. – На склонове или при влажна трева внимавайте винаги да сте стъпвате

– По наклонен терен косете винаги напречно на наклона, никога надолу и

– При обръщане на посоката на движение по склонове бъдете особено внимателни. – Когато ходите назад или дърпате градинския инструмент бъдете изключително внимателни. – Когато косите, винаги бутайте градинския инструмент напред, никога не го дърпайте към тялото си. f Когато вдигате градинския инструмент, за да го пренесете, когато пресичате площи, незасети с трева и когато занасяте или връщате градинския инструмент до или от площите, които ще косите, ножовете трябва да са неподвижни. f Когато включвате електродвигателя, не накланяйте граднския инструмент, освен ако това не е необходимо за развъртането му при висока трева. В подобни случаи повдигайте отдалечената от Вас страна, като натиснете дръжката надолу, и то само колкото е необходимо за развъртането на електродвигателя. Когато пускате обратно градинския инструмент на земята, го дръжте ръкохватката здраво с двете ръце. f Включвайте градинския инструмент по начина, описан в ръководството за експлоатация, като внимавате краката Ви да са на безопасно разстояние от въртящите се звена. f Не поставяйте ръцете или краката си в близост или под въртящи се елементи. f Докато работите с електроинструмента, се дръжте на безопасно разстояние от зоната на изхвърляне. f Никога не повдигайте, респ. не пренасяйте градинския електроинструмент, докато електродвигателят работи. f Никога не работете с градинския инструмент, ако предпазните му съоръжения или капаци са повредени или с демонтирани предпазни съоръжения, напр. предпазен екран или кош. f При настройване на тревокосачката бъдете изключително внимателни, за да избегнете захващане на ръце и крака между подвижните ножове и неподвижни части на градинския инструмент. f Дръжте захранващия кабел и евентуално ползван удължителен кабел на безопасно разстояние от ножа. Ножът може да повреди кабела, вследствие на което по токопроводящите детайли да се появи електрическо напрежение. Внимание, съществува опасност от токов удар. Изключвайте щепсела от контакта: – когато се отдалечавате от градинския електроинструмент, – преди отстраняване на елементи, блокирали машината, – когато проверявате, почиствате или извършвате техническо обслужване на градинския електроинструмент, – след попадане на чуждо тяло. Веднага проверете градинския електроинструмент за повреди и при необходимост го предайте за ремонт,

ако градинският електроинструмент започне да вибрира необикновено (извършете незабавна проверка). Захранване на машината f Напрежението на захранващата мрежа трябва да съвпада с данните, изписани на табелката на градинския инструмент. OBJ_BUCH-1393-001.book Page 180 Friday, April 15, 2011 10:36 AMБългарски | 181 Bosch Power Tools F 016 L70 798 | (15.4.11) f Препоръчва се включването на този градински инструмент само към контакт, който е осигурен с предпазен дефектнотоков прекъсвач с праг на задействане 30 mA. f Използвайте удължителни кабели или заменяйте захранващия кабел само с такива, които съответстват на изискванията на производителя; за каталожен № и тип вижте ръководството за експлоатация. f Никога не докосвайте щепсела, когато ръцете Ви са мокри. f Не прегазвайте и не прегъвайте захранващия кабел, тъй като можете да го повредите; внимавайте да не повредите защитната му изолация. Предпазвайте кабела от нагряване, омасляване и допир до остри ръбове. f Удължителният кабел, който ползвате, трябва да е с посоченото в ръководството за експлоатация напречно сечение и да е осигурен срещу напръскване с вода. Не се допуска контактът и щепселът да са потопени във вода. f Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици.

f Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици. f За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати. f Периодично проверявайте коша/торбата за трева – да ли не е повреден(а) или износен(а). f Проверете градинския електроинструмент и за по-голяма сигурност заменяйте износени или повредени детайли. f Уверявайте се, че резервните части, които поставяте, са произведени от Бош. Описание на продукта и възможностите му Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Предназначение на електро- инструмента Градинският електроинструмент е предназначен за косене на трева в домашни

Окомплектовка Извадете внимателно от опаковката градинския електроинструмент и проверете дали са налични следните елементи: – Градинска тревокосачка с дъгова

– Долна част на дръжката – 2 винта (поставени в долната част на

– 2 крилчати гайки (поставени в долната част на дръжката) – 2 щифта (поставени в долната част на

– 2 капачки (поставени в долната част на

– 2 половини на коша за трева (ASM 32) – Кош за трева (ASM 32 F) – Ръководство за експлоатация Ако има липсващи или повредени елементи, моля, обърнете се към Вашия търговец. В напълно сглобено състояние градинският електроинструмент тежи прибл. 8,5–11,0 kg. При необходимост потърсете помощ, за да го извадите от опаковката. Когато изваждате градинския инструмент от опаковката му или го пренасяте до мястото, на което ще го използвате, внимавайте за острите ръбове на ножовете. OBJ_BUCH-1393-001.book Page 181 Friday, April 15, 2011 10:36 AM182 | Български F 016 L70 798 | (15.4.11) Bosch Power Tools Изобразени елементи Номерирането на изобразените компоненти се отнася до фигурите на градинския електроинструмент на графичната страница. 1 Горна част на дръжката 2 Лост за включване 3 Предпазен бутон 4 Щепсел на зарядното устройство ** 5 Механизъм за освобождаване на кабела при опъване*/ ** 6 Долна част на ръкохватката 7 Сериен номер 8 Кош за трева 9 Лост за регулиране на височината на

10 Вентилационни отвори 11 Блокиращ механизъм за ръкохватката 12 Капачка 13 Щифт 14 Удължителен кабел* 15 Нож 16 Нож на вала 17 Регулиращ винт *Изобразените на фигурите и описаните допълни- телни приспособления не са включени в стандарт- ната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. ** в зависимост от държавата, в която се доставя Технически данни Информация за излъчван шум и

Стойностите за генерирания шум са определени съгласно EN 60335. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане 79 dB(A); равнище на мощността на звука 92 dB(A). Неопределеност K =2 dB. Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността К са определени съгласно EN 60335:

Барабанна тревокосачка ASM 32 ASM 32 F Каталожен номер 3 600 H89 A.. 3 600 H89 B.. Номинална консумирана мощност W 400 340 Широчина на ножа cm 32 32 Височина на рязане mm 12 – 32 12 – 32 Обем, кош за трева l3123 Маса съгласно EPTA-Procedure 01/2003 kg 11,0 8,5 Клас на защита /II /II Сериен номер Вижте серийния номер 7 (табелка на уреда) на градинския електроинструмент Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. Моля, обърнете внимание на каталожния номер на табелката на Вашия градински електроинструмент. Търговските наименования на някои електроинструменти могат да бъдат променяни. OBJ_BUCH-1393-001.book Page 182 Friday, April 15, 2011 10:36 AMБългарски | 183 Bosch Power Tools F 016 L70 798 | (15.4.11) Декларация за съответствие С пълна отговорност ние декларираме, че продуктът, описан в раздела «Технически данни», съответства на изискванията на следните стандарти или нормативни документи: EN 60335 съгласно изискванията на Директиви 2004/108/EO, 2006/42/EO, 2000/14/EO. 2000/14/EO: гарантирано ниво на мощността на звука 96 dB(A). Метод за оценка на съответствието съгласно Приложение VI. Категория на продукта: 32 Упълномощена сертифицираща организация: SRL, Sudbury, England, Nr. 1088 Подробни технически описания при: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

f Внимание! Преди да извършвате техническо обслужване или почистване на градинския електроинструмент, го изключвайте и изваждайте щепсела от контакта. Същото се отнася и при неволно увреждане или прерязване на захранващия кабел. За Вашата сигурност f След като градинският инструмент бъде изключен, ножовете продължават да се въртят няколко секунди по инерция. f Внимание – не докосвайте въртящите се

Безопасност при работа с електрически ток За повишаване на сигурността Вашият градински електроинструмент е със защитна изолация и не се нуждае от заземяване. Работното напрежение е 230 V променлив ток, 50 Hz (за страни извън ЕС 220 V, 240 V в зависимост от изпълнението). Използвайте само сертифицирани удължителни кабели. Информация можете да получите в оторизирания за Вашия район сервиз. Допуска се използването на удължителни кабели само от тип H05VV-F, H05RN-F или IEC (60227 IEC 53, 60245 IEC 57). Ако използвате удължителен кабел за работа с градинския инструмент, е допустимо използването на кабели само със следното напречно сечение на проводниците: – 1,0 mm

: максимална дължина 40 m – 1,5 mm

: максимална дължина 60 m – 2,5 mm

: максимална дължина 100 m Упътване: когато се използва удължителен кабел, той трябва да бъде със защитен проводник, който, така както е описано в указанията за безопасна работа, през щепсела е свързан със защитния проводник на захранващата мрежа. При необходимост се консултирайте с квалифициран електротехник или най- близкото представителство на Бош. f ВНИМАНИЕ: удължителни кабели, които не отговарят на изискванията, могат да застрашат безопасността Ви. Удължителните кабели, щепселите и съединителите трябва да са в изпълнение за ползване на открито и да са уплътнени срещу проникване на вода. Контактите и щепселите трябва да са сухи и да не лежат на земята. За повишаване на сигурността се препоръчва използването на предпазен прекъсвач за утечни токове (Fl или RCD) с праг на задействане макс. 30 mA. Изправността на прекъсвача трябва да се проверява преди всяко ползване на електроинструмента. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1393-001.book Page 183 Friday, April 15, 2011 10:36 AM184 | Български F 016 L70 798 | (15.4.11) Bosch Power Tools Указание за продукти, които не се продават във Великобритания: ВНИМАНИЕ: за Вашата безопасност е необходимо щепселът на градинския електроинструмент да бъде включен към удължителен кабел. Куплунгът на удължителния кабел трябва да е защитен срещу напръскване с вода, да е изработен от гума или да има гумено покритие. Удължителният кабел трябва да има възможност за отпускане при обтягане. Периодично трябва да проверявате захранващия кабел за видими повреди; използвайте електроинструмента само ако захранващият кабел е в безукорно състояние. Ако захранващият кабел бъде повреден, ремонтът му трябва да се извърши само в оторизиран сервиз за електроинструменти на

f При разглобяване и сглобяване на горната и долната част на дръжката внимавайте да не повредите захранващия кабел. Не допускайте ръкохватката да пада. Монтиране на ръкохватката (вижте фиг. А) Захванете долната част на ръкохватката 6 към основното тяло с щифтовете 13. Уверете се, че капачките 12 са поставени в долната част на ръкохватката 6. f При започване на работа с тревокосачката се уверявайте, че блокиращият механизъм за ръкохватката 11 от дясната страна е монтиран (ASM 32). Монтирайте горната част на ръкохватката 1 към долната част на ръкохватката 6 с винтовете и крилчатите гайки. Упътване: Уверете се, че захранващият кабел е захванат за дръжката с включената в окомплектовката скоба. Захванете кабела към механизма за освобождаване на кабела при опъване 5. При това оставете достатъчна дължина на кабела за изместване. (вижте фиг. В) Отстранете транспортните опаковки и лепящите ленти от тревокосачката. След това трябва да бъдат настроени ножовете (вижте «Поддръжка на ножовете (вижте фигура G)»). Сглобяване и монтиране/демонтиране на коша за трева (ASM 32) (вижте фигура C1) Сглобяване и монтиране/демонтиране на коша за трева (ASM 32 F) (вижте фигура C2) Сглобете коша за трева, както е показано на

Окачете коша за трева, както е показано, респ. извадете го. Регулиране на височината на рязане (вижте фиг. D) f Преди да регулирате височината спрете, отпуснете лоста за включване и изчакайте въртенето на електродвигателя да спре. След изключване на електродвигателя ножовете продължават да се въртят известно време по инерция и могат да причинят тежки травми. Тревокосачката може да бъде настроена на няколко височини на рязане. За целта натиснете лоста навън 9 (n) и след това чрез притискане надолу, респ. повдигане нагоре (o) на лоста 9 настройте желаната височина на рязане, като същевременно задържате тревокосачката с другата ръка. При първото сезонно косене на трева трябва да се настрои по-голяма височина. Работа с уреда

f След като градинският електроинструмент бъде изключен, ножовете продължават да се въртят няколко секунди по инерция. Преди да включите тревокосачката отново, изчакайте пълното спиране на електродвигателя и ножовете. no Сглобете горната част с долната част на коша за трева. p Окачете коша за трева, както е показано, респ. извадете го. OBJ_BUCH-1393-001.book Page 184 Friday, April 15, 2011 10:36 AMБългарски | 185 Bosch Power Tools F 016 L70 798 | (15.4.11) f Не включвайте електроинструмента непосредствено след като сте го

Упътване: След като машината бъде изключена, зъбите/ножовете продължават да се въртят няколко секунди по инерция. Преди да я включите отново, изчакайте въртенето на електродвигателя и зъбите/ножовете да спре

Включване (вижте фиг. Е) n Натиснете и задръжте предпазния бутон 3. o Издърпайте лоста за включване 2 към ръкохватката. Отпуснете предпазния бутон 3.

Отпуснете лоста за включване 2. Косене (вижте фигура F) Поставете градинския електроинструмент в края на ливадата и в най-близката до контакта точка. Косете от контакта в противоположна

При всяка смяна на посоката премествайте захранващия кабел от срещуположната, вече изкосена страна. Възможно е барабанните тревокосачки да се нуждаят от настройване, особено преди първото ползване (вижте раздела «Поддръжка на ножовете (вижте фигура G)»). При работа в особено тежки условия внимавайте да не претоварвате електродвигателя. При претоварване скоростта на въртене на електродвигателя се понижава съществено и шумът му се променя. В такъв случай спрете работа, отпуснете лоста 2 и настройте по- голяма височина на рязане. В противен случай електродвигателят може да бъде

Отстраняване на дефекти В случай, че Вашият градински електроинструмент престане да работи нормално, таблицата по- долу показва симптоми на дефекти, възможната причина и начинът за отстраняването й. Ако не можете да отстраните проблема с помощта на мерките, описани в таблицата, се обърнете към оторизиран сервиз за електроинструменти на Бош. f Внимание: преди да започнете търсене и отстраняване на проблеми, спрете градинския електроинструмент го изключете от захранващата мрежа.

Симптоми Възможна причина Отстраняване Градинският електроинструмент не работи Няма захранващо напрежение Проверете и включете Повреден е контактът на захранващата мрежа Използвайте друг контакт Удължителният кабел е

Проверете и заменете кабела, ако е повреден Задействал се е предпазен

Градинският електроинструмент работи с прекъсвания Удължителният кабел е

Проверете и заменете кабела, ако е повреден Вътрешен електрически дефект на градинския електроинструмент Потърсете помощ в оторизиран сервиз за електроинструменти OBJ_BUCH-1393-001.book Page 185 Friday, April 15, 2011 10:36 AM186 | Български F 016 L70 798 | (15.4.11) Bosch Power Tools Поддържане и сервиз Поддържане и почистване f Преди да извършвате каквито и да е дейности по градинския електроинструмент, изключвайте щепсела от контакта и демонтирайте коша

f Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици. Упътване: Изпълнявайте следните процедури по поддръжка редовно, за да си осигурите дълготрайно и надеждно ползване на електроинструмента. Редовно проверявайте градинския електроинструмент за видими дефекти, като разхлабени или повредени ножове, разхлабени съединения и износени или повредени части. Уверете се, че капаците и предпазните съоръжения са изправни и са монтирани правилно. Преди използване извършвайте евентуално необходими ремонтни дейности или техническо обслужване. Ако въпреки прецизното производство и внимателно изпитване градинският електроинструмент се повреди, ремонтът трябва да бъде извършен в оторизиран сервиз за електроинструменти на Бош. Градинският електроинструмент работи със затруднение или ремъкът

Височината на рязане е твърде малка Настройте по-голяма височина на рязане (вижте «Регулиране на височината на рязане (вижте фиг. D)») Ножът не е настроен правилно Настройте ножа Градинският електроинструмент коси неравномерно Ножовете са затъпени Потърсете помощ в оторизиран сервиз за електроинструменти Ножът не е настроен правилно Настройте ножа Ножът на вала не се върти Ножът е силно зацапан с трева Изключете градинския електроинструмент Почистете и освободете барабана (работете винаги с предпазни ръкавици) Ремъкът приплъзва или е

Потърсете помощ в оторизиран сервиз за електроинструменти Силни вибрации/шум Ножът е повреден Потърсете помощ в оторизиран сервиз за електроинструменти Ножът не е настроен

Настройте ножа Недостатъчна производителност Почвата е твърде влажна за

Изчакайте тревата да изсъхне Симптоми Възможна причина Отстраняване OBJ_BUCH-1393-001.book Page 186 Friday, April 15, 2011 10:36 AMБългарски | 187 Bosch Power Tools F 016 L70 798 | (15.4.11) Винаги когато се обръщате с въпроси към представителите на Бош непременно посочвайте 10-цифрения каталожен номер на градинския електроинструмент. Поддръжка на ножовете (вижте фигура G) f Преди да извършвате каквито и да е дейности по градинския електроинструмент, изключвайте щепсела от контакта и демонтирайте коша

f Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици. Ако тревата не е окосена чисто и равно, ножовете на вала се нуждаят от ново настройване. Завъртете градинския инструмент с колелата

С отвертка завъртете двата регулиращи винта 17 на малки стъпки по посока на часовниковата стрелка, докато ножовете на вала 16 започнат да се подават малко над долния нож 15. Упътване: Ножовете работят на принципа на

След приключване на работа/ съхраняване f Преди да извършвате каквито и да е дейности по градинския електроинструмент, изключвайте щепсела от контакта и демонтирайте коша

Почиствайте старателно външно градинския електроинструмент с мека четка и кърпа. Не използвайте вода и разтворители или средства за полиране. Почистете всички зони с натрупана трева или отлагания, особено по вентилационните отвори 10. Поставете градинския инструмент легнал настрани и почистете зоната на ножовете. Отстранявайте полепнали остатъци от рязането с дървено или пластмасово трупче. f Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици. Съхранявайте градинския електроинструмент на сигурно, сухо място, недостъпно за деца. Не поставяйте други предмети върху градинския електроинструмент. За да пестите място, можете да сгънете дръжката. (вижте фигура H) f При разглобяване и сглобяване на горната и долната част на дръжката внимавайте да не повредите захранващия кабел. Не допускайте ръкохватката да

Сервиз и консултации Сервизът ще отговори на въпросите Ви относ- но ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Мон- тажни чертежи и информация за резервни части можете да намерите също и на www.bosch-garden.com Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупу- ване, приложение и възможности за настрой- ване на различни продукти от производстве- ната гама на Бош и допълнителни приспосо- бления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти yл. Сребърна № 3–9 1907 София Тел.: +359 (02) 962 5302 Тел.: +359 (02) 962 5427 Тел.: +359 (02) 962 5295 Факс: +359 (02) 62 46 49 www.bosch.bg

Градинският електроинструмент, принадлежностите му и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте градински електроинструменти при битовите отпадъци! OBJ_BUCH-1393-001.book Page 187 Friday, April 15, 2011 10:36 AM188 | Български F 016 L70 798 | (15.4.11) Bosch Power Tools Само за страни от ЕС: Съгласно Европейска директива 2002/96/EО относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени. OBJ_BUCH-1393-001.book Page 188 Friday, April 15, 2011 10:36 AMSrpski | 189 Bosch Power Tools F 016 L70 798 | (15.4.11)
