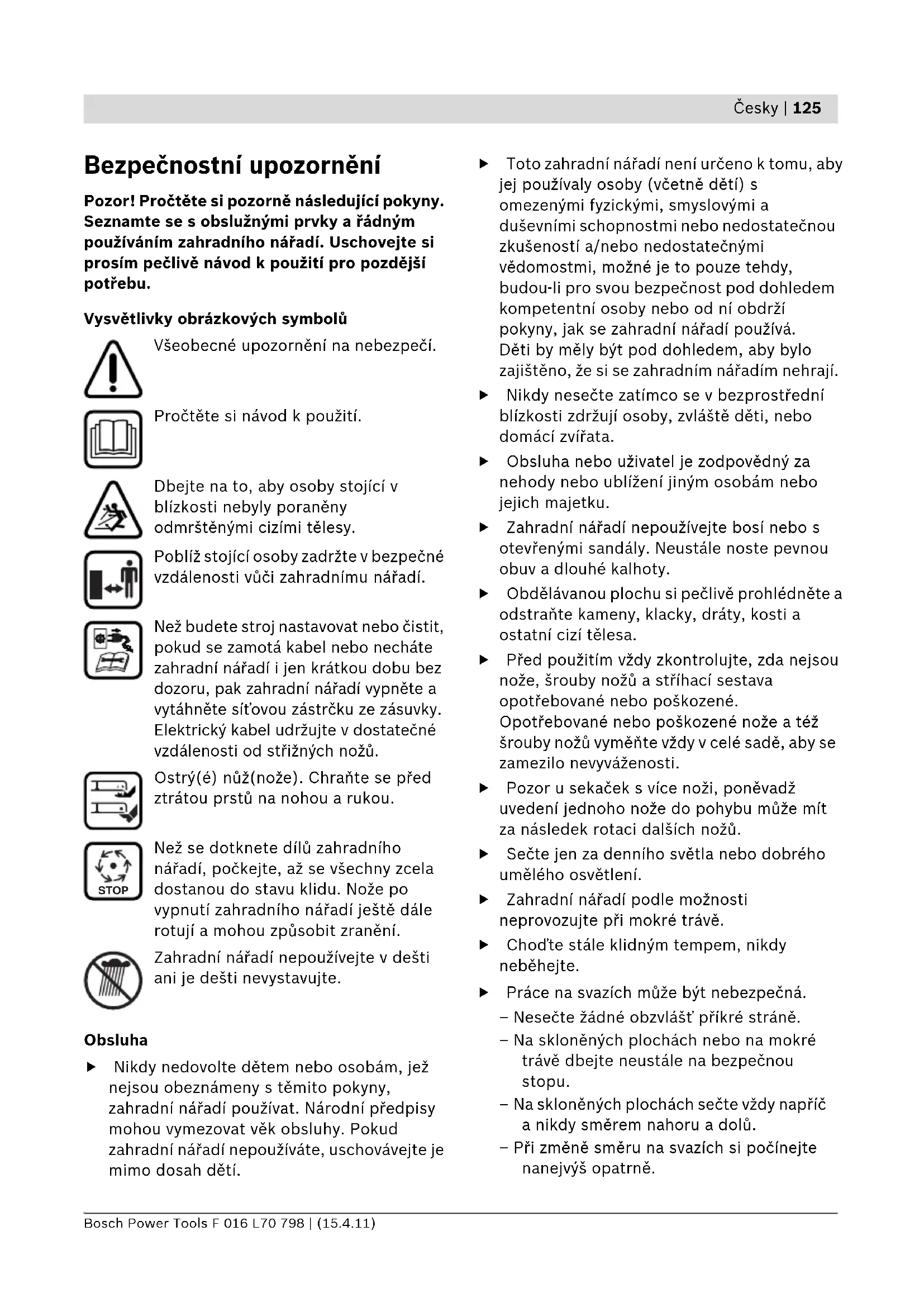

Bezpečnostní upozornění Pozor! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu. Vysvětlivky obrázkových symbolů Všeobecné upozornění na nebezpečí. Pročtěte si návod k použití. Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy. Poblíž stojící osoby zadržte v bezpečné vzdálenosti vůči zahradnímu nářadí. Než budete stroj nastavovat nebo čistit, pokud se zamotá kabel nebo necháte zahradní nářadí i jen krátkou dobu bez dozoru, pak zahradní nářadí vypněte a vytáhněte síťovou zástrčku ze zásuvky. Elektrický kabel udržujte v dostatečné vzdálenosti od střižných nožů. Ostrý(é) nůž(nože). Chraňte se před ztrátou prstů na nohou a rukou. Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou do stavu klidu. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění. Zahradní nářadí nepoužívejte v dešti ani je dešti nevystavujte. Obsluha f Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, zahradní nářadí používat. Národní předpisy mohou vymezovat věk obsluhy. Pokud zahradní nářadí nepoužíváte, uschovávejte je mimo dosah dětí. f Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrží pokyny, jak se zahradní nářadí používá. Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají. f Nikdy nesečte zatímco se v bezprostřední blízkosti zdržují osoby, zvláště děti, nebo domácí zvířata. f Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. f Zahradní nářadí nepoužívejte bosí nebo s otevřenými sandály. Neustále noste pevnou obuv a dlouhé kalhoty. f Obdělávanou plochu si pečlivě prohlédněte a odstraňte kameny, klacky, dráty, kosti a ostatní cizí tělesa. f Před použitím vždy zkontrolujte, zda nejsou nože, šrouby nožů a stříhací sestava opotřebované nebo poškozené. Opotřebované nebo poškozené nože a též šrouby nožů vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti. f Pozor u sekaček s více noži, poněvadž uvedení jednoho nože do pohybu může mít za následek rotaci dalších nožů. f Sečte jen za denního světla nebo dobrého umělého osvětlení. f Zahradní nářadí podle možnosti neprovozujte při mokré trávě. f Choďte stále klidným tempem, nikdy neběhejte. f Práce na svazích může být nebezpečná. – Nesečte žádné obzvlášť příkré stráně. – Na skloněných plochách nebo na mokré trávě dbejte neustále na bezpečnou stopu. – Na skloněných plochách sečte vždy napříč a nikdy směrem nahoru a dolů. – Při změně směru na svazích si počínejte nanejvýš opatrně. STOP OBJ_BUCH-1393-001.book Page 125 Friday, April 15, 2011 10:36 AM126 | Česky F 016 L70 798 | (15.4.11) Bosch Power Tools – Při chůzi pozpátku nebo při tažení zahradního nářadí si počínejte nanejvýš opatrně. – Zahradní nářadí posunujte při sečení vždy kupředu a nikdy ho netáhněte k tělu. f Pokud musíte zahradní nářadí kvůli přepravě naklopit, když přejíždíte nezatravněné plochy nebo když přepravujete zahradní nářadí k sečené a od sečené oblasti, pak musí nože stát. f Zahradní nářadí při zapnutí nebo rozběhu motoru nenaklánějte, ledaže je to potřeba ke startu ve vysoké trávě. V tom případě nadzdvihněte jen tolik, jak je nezbytně nutné, od obsluhy odvrácenou stranu stlačením rukojeti dolů. Když zahradní nářadí zase spouštíte dolů, dbejte na to, aby se Vaše ruce nacházely na rukojeti. f Zahradní nářadí zapněte jak je popsáno v návodu k obsluze a dbejte na to, aby byly Vaše nohy vzdáleny dostatečně daleko od rotujících dílů. f Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. f Když pracujete se zahradním nářadím, udržujte odstup vůči chrlící zóně. f Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem. f Nikdy neprovozujte zahradní nářadí s vadnými ochrannými přípravky, kryty nebo bez bezpečnostních zařízení, jako např. bez ochrany proti odmrštění a/nebo bez sběrného koše na trávu. f Při seřizovacích pracech na sekačce si počínejte krajně opatrně, aby se zabránilo přiskřípnutí rukou a nohou mezi pohyblivými noži a nepohyblivými díly sekačky. f Udržujte přívodní a prodlužovací kabel v dostatečné vzdálenosti od nožů. Nůž může kabely poškodit a Vy se dostanete do kontaktu s díly pod napětím. Pozor, existuje nebezpečí zásahu elektrickým proudem. Síťovou zástrčku vytáhněte ze zásuvky: – když se od zahradního nářadí vzdálíte, – před odstraněním zablokování, – když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete, – po kolizi s cizím tělesem. Ihned zkontrolujte poškození zahradního nářadí a, pokud je to nutné, nechte jej opravit, – když zahradní nářadí začne nezvykle vibrovat (okamžitě zkontrolujte). Připojení do sítě f Napětí zdroje proudu musí souhlasit s údaji na typovém štítku zahradního nářadí. f Je doporučeno toto zahradní nářadí připojovat pouze na zásuvku, jež je jištěna chráničem s vybavovacím proudem 30 mA. f Používejte pouze takové elektrické připojovací kabely nebo nahraďte na zahradním nářadí jen takovými, jež odpovídají údajům výrobce; obj.číslo a typ viz návod k obsluze. f Síťovou zástrčku nikdy neuchopujte mokrýma rukama. f Připojovací síťový kabel nebo prodlužovací kabel nepřejíždějte, nepřiskřípněte nebo jím neškubejte, poněvadž jinak by se mohl poškodit. Kabel chraňte před horkem, olejem a ostrými hranami. f Prodlužovací kabel musí mít průřez uvedený v návodu k provozu a musí být chráněný proti stříkající vodě. Zástrčkový spoj nesmí ležet ve vodě. f Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Údržba f Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. f Zajistěte pevné usazení všech matic, čepů a šroubů, aby byl zaručen bezpečný pracovní stav zahradního nářadí.

Pravidelně kontrolujte stav a opotřebení sběrného koše/vaku na trávu. f Zahradní nářadí kontrolujte a opotřebované nebo poškozené díly pro jistotu nahraďte. f Zajistěte, aby vyměněné díly pocházely od firmy Bosch. OBJ_BUCH-1393-001.book Page 126 Friday, April 15, 2011 10:36 AMČesky | 127 Bosch Power Tools F 016 L70 798 | (15.4.11) Popis výrobku a specifikací Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Určené použití Zahradní nářadí je určeno k sečení trávy v soukromém sektoru. Obsah dodávky Zahradní nářadí vyjměte opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní: – Travní sekačka s rukojetí – Dolní díl rukojeti – 2 šrouby (vloženy do dolního dílu rukojeti) – 2 křídlové matice (vloženy do dolního dílu rukojeti) – 2 kolíky (vloženy do dolního dílu rukojeti) – 2 krytky (vloženy do dolního dílu rukojeti) – 2 poloviny sběrného koše na trávu (ASM 32) – Sběrný koš na trávu (ASM 32 F) – Návod k provozu Pokud díly chybí nebo jsou poškozeny, obraťte se prosím na svého obchodníka. Zahradní nářadí váží ve zcela smontovaném stavu přibližně 8,5–11,0 kg. Podle potřeby si pro vyjmutí zahradního nářadí z obalu přiveďte pomoc. Když zahradní nářadí vyjímáte z obalu nebo jej nesete k trávníku, dávejte pozor na ostré nože. Zobrazené komponenty Číslování zobrazených komponentů se vztahuje na zobrazení zahradního nářadí na obrázkové straně. 1 Horní díl rukojeti 2 Spínací páčka 3 Bezpečnostní knoflík 4 Síťová zástrčka ** 5 Tahové odlehčení kabelu*/ ** 6 Dolní díl rukojeti 7 Sériové číslo 8 Sběrný koš na trávu 9 Páčka výšky stříhání 10 Větrací otvory 11 Aretace rukojeti 12 Krytka 13 Kolík 14 Prodlužovací kabel* 15 Nůž 16 Vřetenový nůž 17 Seřizovací šroub *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušen- ství naleznete v našem programu příslušenství. ** specifická podle země OBJ_BUCH-1393-001.book Page 127 Friday, April 15, 2011 10:36 AM128 | Česky F 016 L70 798 | (15.4.11) Bosch Power Tools Technická data Informace o hluku a vibracích Naměřené hodnoty hluku zjištěny podle EN 60335. Hodnocená hladina hluku A stroje činí typicky: hladina akustického tlaku 79 dB(A); hladina akustického výkonu 92 dB(A). Nepřesnost K=2dB. Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřesnost K zjištěny podle EN 60335:

Prohlášení o shodě Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60335 podle ustanovení směrnic 2004/108/ES, 2006/42/ES, 2000/14/ES. 2000/14/ES: garantovaná hladina akustického výkonu 96 dB(A). Metoda posouzení shody podle dodatku VI. Kategorie výrobků: 32 Jmenované místo: SRL, Sudbury, England, Nr. 1088 Technická dokumentace u: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montáž f Pozor! Před pracemi údržby nebo čištění zahradní nářadí vypněte a vytáhněte síťovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný. Pro Vaši bezpečnost f Poté, co bylo zahradní nářadí vypnuto, se nože ještě několik sekund dále točí. f Pozor – nedotýkat se rotujících nožů. Vřetenová sekačka ASM 32 ASM 32 F Objednací číslo 3 600 H89 A.. 3 600 H89 B.. Jmenovitý příkon W 400 340 Šířka nože cm 32 32 Výška sečení mm 12 – 32 12 – 32 Objem, sběrný koš na trávu l3123 Hmotnost podle EPTA-Procedure 01/2003 kg 11,0 8,5 Třída ochrany /II /II Sériové číslo Viz sériové číslo 7 (typový štítek) na zahradním nářadí Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit. Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1393-001.book Page 128 Friday, April 15, 2011 10:36 AMČesky | 129 Bosch Power Tools F 016 L70 798 | (15.4.11) Elektrická bezpečnost Vaše zahradní nářadí má kvůli bezpečnosti ochrannou izolaci a nepotřebuje uzemnění. Provozní napětí činí 230 V AC, 50 Hz (pro země mimo EU 220 V, 240 V podle provedení). Používejte pouze schválené prodlužovací kabely. Informace obdržíte ve Vašem autorizovaném zákaznickém servisu. Smí se používat pouze prodlužovací kabely typu H05VV-F, H05RN-F nebo IEC (60227 IEC 53, 60245 IEC 57). Pokud používáte pro provoz zahradního nářadí prodlužovací kabel, smějí se použít pouze kabely s následujícími průřezy vodičů: – 1,0 mm

: maximální délka 40 m – 1,5 mm

: maximální délka 60 m – 2,5 mm

: maximální délka 100 m Upozornění: Pokud se použije prodlužovací kabel, musí mít – jak je popsáno v bezpečnostních předpisech – ochranný vodič, který je přes zástrčku spojený s ochranným vodičem Vašeho elektrického rozvodu. Ve sporných případech se zeptejte vyškoleného elektrikáře nebo v nejbližším servisním zastoupení firmy Bosch. f POZOR: Prodlužovací kabely nevyhovující předpisu mohou být nebezpečné. Prodlužovací kabel, zástrčka a spojka musejí být vodotěsné a v provedení přípustném pro použití venku. Spojky kabelu by měly být suché a neměly by ležet na zemi. Pro zvýšení bezpečnosti se doporučuje použít proudový chránič FI (RCD) s vybavovacím proudem maximálně 30 mA. Tento proudový chránič FI by měl být před každým použitím přezkoušen. Upozornění pro výrobky prodávané mimo Velkou Británii: POZOR: pro Vaši bezpečnost je nutné, aby byla zástrčka, umístěná na zahradním nářadí, spojena s prodlužovacím kabelem. Spojka prodlužovacího kabelu musí být chráněná proti stříkající vodě, musí sestávat z gumy nebo být gumou potažena. Prodlužovací kabel se musí používat s odlehčením tahu. Připojovací kabel musí být pravidelně kontrolován na příznaky poškození a smí se používat pouze v nepoškozeném stavu. Je-li připojovací kabel poškozený, smí jej opravit pouze v autorizovaném servisu Bosch. Montáž f Dbejte při rozkládání nebo skládání horní/dolní rukojeti na to, aby nebyl přiskřípnutý elektrický kabel. Rukojeť nenechte spadnout. Montáž rukojeti (viz obr. A) Dolní díl rukojeti 6 upevněte pomocí kolíků 13 na základní těleso travní sekačky. Zajistěte, aby krytky 12 byly vloženy do dolního dílu rukojeti 6. f Zajistěte, aby aretace rukojeti 11 byla při provozu travní sekačky namontovaná na pravé straně (ASM 32). Horní díl rukojeti 1 upevněte pomocí šroubů a křídlových matic na spodní tyč 6. Upozornění: Zajistěte, aby byl kabel upevněn k rukojeti pomocí dodávaného kabelového klipsu. Upevněte kabel na odlehčení tahu 5. Zajistěte, aby měl kabel dostačující vůli. (viz obr. B) Odstraňte z travní sekačky přepravní obal a lepicí pásku. Následně se musí seřídit nože (viz „Údržba nožů (viz obr. G)“). Sestavení a zavěšení/odejmutí sběrného koše na trávu (ASM 32) (viz obr. C1) Sestavení a zavěšení/odejmutí sběrného koše na trávu (ASM 32 F) (viz obr. C2) Sběrný koš na trávu sestavte jak je vyobrazeno. Sběrný koš na trávu jak je vyobrazeno zavěste resp. jej odejměte. no Spojte dohromady horní díl sběrného koše na trávu s dolním dílem sběrného koše. p Sběrný koš na trávu jak je vyobrazeno zavěste resp. jej odejměte. OBJ_BUCH-1393-001.book Page 129 Friday, April 15, 2011 10:36 AM130 | Česky F 016 L70 798 | (15.4.11) Bosch Power Tools Nastavení výšky sečení (viz obr. D) f Před nastavením výšky sečení zastavte, uvolněte spínací páčku a počkejte, až motor stojí v klidu. Nože po vypnutí motoru ještě dále rotují a mohou způsobit zranění. Sekačku trávy lze nastavit na více výšek sečení. K tomu zatlačte páčku 9 směrem ven (n) a poté nastavte zatlačením dolů resp. vytažením nahoru (o) páčky 9 požadovanou výšku sečení, zatímco druhou rukou na sekačce držíte proti. Pro první sečení v sezóně by se měla nastavovat velká výška sečení. Provoz Uvedení do provozu f Nože se po vypnutí zahradního nářadí ještě několik sekund dále točí. Než zahradní nářadí znovu zapnete, počkejte, až se motor a nože zastaví. f Nevypínejte a opět krátce po sobě nezapínejte. Upozornění: Pro usnadnění rozběhu zatlačte rukojeť dolů, aby se přední kola nadzdvihla. Zapnutí (viz obr. E) n Stlačte bezpečnostní knoflík 3 a podržte jej stlačený. o Zatáhněte spínací páčku 2 proti rukojeti. Bezpečnostní knoflík 3 uvolněte. Vypnutí Uvolněte spínací páčku 2. Sečení (viz obr. F) Umístěte zahradní nářadí na okraj trávníku a co nejblíže k síťové zásuvce. Pracujte směrem od síťové zásuvky. Po každé obrátce položte kabel na protilehlou, již obdělanou stranu. Vřetenové nože možná vyžadují seřízení, zejména před prvním uvedením do provozu (viz „Údržba nožů (viz obr. G)“). Nepřetěžujte při práci za zvlášť těžkých podmínek motor. Přetížení snižuje počet otáček motoru a mění se hluk motoru. V tom případě zastavte, pusťte spínací páčku 2 a nastavte větší výšku sečení. Jinak se může motor poškodit. Hledání závad Následující tabulka ukazuje příznaky závad, možnou příčinu a též správnou nápravu, pokud by Vaše zahradní nářadí někdy nefungovalo bezvadně. Pokud podle ní nemůžete problém lokalizovat a odstranit, obraťte se na Váš servis. f Pozor: před hledáním závady zahradní nářadí vypněte a vytáhněte síťovou zástrčku.

Příznaky Možná příčina Náprava Zahradní nářadí neběží Chybí síťové napětí Zkontrolujte a zapněte Vadná síťová zásuvka Použijte jinou zásuvku Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený Vypnula pojistka Pojistku vyměňte Zahradní nářadí běží přerušovaně Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis OBJ_BUCH-1393-001.book Page 130 Friday, April 15, 2011 10:36 AMČesky | 131 Bosch Power Tools F 016 L70 798 | (15.4.11) Údržba a servis Údržba a čištění f Před každou prací na zahradním nářadí vytáhněte síťovou zástrčku a odstraňte sběrný koš na trávu. f Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Upozornění: Následující údržbové práce provádějte pravidelně, aby bylo zaručeno dlouhé a spolehlivé používání. Zahradní nářadí pravidelně kontrolujte kvůli zjevným závadám jako uvolněné nebo poškozené nože, uvolněné spoje a opotřebované nebo poškozené díly. Zkontrolujte, zda jsou kryty a ochranné přípravky nepoškozené a správně namontované. Před použitím proveďte případně nutnou údržbu a opravy. Pokud i přes pečlivou výrobu a zkoušky dojde u zahradního nářadí někdy k výpadku, nechte provést opravu v autorizovaném servisu pro zahradní nářadí Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku zahradního nářadí. Údržba nožů (viz obr. G) f Před každou prací na zahradním nářadí vytáhněte síťovou zástrčku a odstraňte sběrný koš na trávu. f Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Vřetenové nože vyžadují nové seřízení, jakmile už není tráva čistě a rovnoměrně posečena. Zahradní nářadí otočte tak, aby stálo vzhůru nohama. Otáčejte oba seřizovací šrouby 17 pomocí šroubováku v malých krocích ve směru hodinových ručiček, až se vřetenové nože 16 lehce dotýkají spodního nože 15. Upozornění: Nože fungují jako nůžky. Po pracovním procesu/uskladnění f Před každou prací na zahradním nářadí vytáhněte síťovou zástrčku a odstraňte sběrný koš na trávu. Zahradní nářadí běží těžce nebo píská řemen Příliš nízká výška sečení Nastavte větší výšku sečení (viz „Nastavení výšky sečení (viz obr. D)“) Nesprávně seřízený nůž Nůž seřiďte Zahradní nářadí zanechává nepravidelný obraz sečení Tupé nože Vyhledejte servis Nesprávně seřízený nůž Nůž seřiďte Vřetenový nůž se netočí Noži překáží tráva Zahradní nářadí vypněte Odstraňte ucpání (noste vždy zahradní rukavice) Řemen prokluzuje nebo je poškozený Vyhledejte servis Silné vibrace/hluk Poškozené nože Vyhledejte servis Nůž není rovnoměrně seřízený Nůž seřiďte Neuspokojivý pracovní výkon Zem je pro sečení příliš mokrá Nechte trávník oschnout Příznaky Možná příčina Náprava OBJ_BUCH-1393-001.book Page 131 Friday, April 15, 2011 10:36 AM132 | Česky F 016 L70 798 | (15.4.11) Bosch Power Tools Zevnějšek zahradního nářadí důkladně očistěte měkkým kartáčem a hadříkem. Nepoužívejte vodu ani žádná rozpouštědla či leštící prostředky. Veškerou ulpělou trávu a nánosy odstraňte, zejména z větracích otvorů 10. Položte zahradní nářadí na bok a vyčistěte prostor nožů. Odstraňte směstnaný sečený materiál pomocí kousku dřeva či umělé hmoty. f Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Zahradní nářadí uskladňujte na bezpečném, suchém místě mimo dosah dětí. Na zahradní nářadí nestavte žádné další předměty. Kvůli úspoře místa můžete rukojeť sklopit. (viz obr. H) f Dbejte při rozkládání nebo skládání horní/dolní rukojeti na to, aby nebyl přiskřípnutý elektrický kabel. Rukojeť nenechte spadnout. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-garden.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Zahradní nářadí, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Nevyhazujte zahradní nářadí do domovního odpadu! Pouze pro země EU: Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být neupotřebitelná elektrická a elektronická zařízení rozebraná shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. OBJ_BUCH-1393-001.book Page 132 Friday, April 15, 2011 10:36 AMSlovensky | 133 Bosch Power Tools F 016 L70 798 | (15.4.11)
