Indego 800 - Sekačka na trávu BOSCH - Bezplatný návod k obsluze

Typ produktu	Robotická sekačka na trávu
Značka	Bosch
Model	Indego 800
Maximální plocha sekání	800 m²
Typ baterie	Li-ion
Doba provozu	~60 minut
Doba nabíjení	~75 minut
Funkce mulčování	Ano
Automatický návrat na základnu	Ano
Ovládání přes aplikaci	Ano (Bosch EasyControl)
Bezpečnostní senzory	Senzor nárazu, senzor zdvihu
Hladina hluku	~65 dB
Ochrana proti dešti	IPX5
Navigační systém	Logicut
Sekání okrajů	Automatické
Maximální sklon	35%
Nastavení výšky sečení	20–60 mm
Počet nožů	3
Hmotnost	~10,5 kg
Rozměry (D׊×V)	63 × 44 × 27 cm
Barva	Červená s černou
Základnová stanice v balení	Ano
Materiál těla	Plast

Často kladené otázky - Indego 800 BOSCH

Jak nastavit Indego 800 pro první použití?

Pro první použití umístěte základnovou stanici na rovný povrch, připojte k síti, rozložte hraniční kabel po obvodu pozemku. Poté zapněte sekačku, postupujte podle pokynů v aplikaci Bosch EasyControl pro kalibraci a nastavení plánu.

Jak připojit sekačku k Wi-Fi?

Stáhněte si aplikaci Bosch EasyControl, vytvořte účet. Stiskněte tlačítko připojení na sekačce a postupujte podle pokynů v aplikaci pro připojení k vaší domácí Wi-Fi síti (pouze 2,4 GHz).

Co dělat, když se sekačka nevrací na základnu?

Zkontrolujte, zda je základnová stanice připojena k síti a kontrolka svítí. Ujistěte se, že cesta k základně je volná a hraniční kabel není poškozen. Proveďte reset sekačky a zkuste to znovu. Také zkontrolujte baterii – možná je vybitá.

Jak čistit a udržovat nože?

Před čištěním odpojte sekačku a vyjměte baterii. Nože lze sejmout a opláchnout vodou, vyhněte se kontaktu s motorem. Pravidelně kontrolujte ostrost – v případě potřeby vyměňte nože za originální Bosch.

Jak aktualizovat firmware?

Ujistěte se, že je sekačka připojena k Wi-Fi. V aplikaci Bosch EasyControl přejděte do nastavení a vyberte „Aktualizace firmwaru“. Pokud je aktualizace k dispozici, postupujte podle pokynů na obrazovce. Během aktualizace nevypínejte napájení.

Jaká bezpečnostní opatření při provozu Indego 800?

Nepoužívejte sekačku za deště nebo na mokré trávě. Ujistěte se, že děti a domácí zvířata jsou v bezpečné vzdálenosti. Sekačka je vybavena senzory zdvihu a nárazu – při aktivaci se nože zastaví. Uchovávejte zařízení mimo zdroje tepla.

Jak vyměnit baterii?

Odpojte sekačku a otočte ji. Odšroubujte šrouby prostoru pro baterii, vyjměte starou baterii. Nainstalujte novou originální lithium-iontovou baterii Bosch a utáhněte šrouby. Starou baterii zlikvidujte podle místních předpisů.

Jak nastavit plán sekání?

Otevřete aplikaci Bosch EasyControl, vyberte svou sekačku, přejděte do sekce „Plán“. Nastavte dny v týdnu a čas začátku sekání. Sekačka bude automaticky vyjíždět a vracet se na základnu. Lze nastavit až 3 časová okna za den.

Jak odstranit chybu "No loop signal"?

Tato chyba znamená, že sekačka nevidí signál hraničního kabelu. Zkontrolujte připojení kabelu k základnové stanici, ujistěte se, že kabel není přetržený ani zkratovaný. Proveďte test signálu přes aplikaci. V případě potřeby kabel znovu položte.

Kde najít náhradní díly pro Indego 800?

Originální náhradní díly (nože, baterie, filtry) lze zakoupit na oficiálních stránkách Bosch nebo u autorizovaných prodejců. K dispozici jsou také opravárenské sady – používejte pouze kompatibilní díly, abyste neporušili záruku.

NÁVOD K OBSLUZE Indego 800 BOSCH

es Původní návod k použivání

Mnohokrát děkujeme, že jste se rozhodli pro robotickou sekačku Indego.

Než Indego nainstalujete, přečtěte si prosím následující bezpečnostní upozornění.

Bezpečnostní upozornění Pozor! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.

Vysvětlení symbolů na zahradním nářadí

Všeobecné upozornění na nebezpečí.

Zajistěte, aby nebyly zahradním nářadím blokovány nebo zahrazeny žádné východy.

Varování: Než uvedete zahradní nářadí do provozu, přečtěte si návod k obsluze.

Varování: Než provedete práce na zahradním nářadí nebo zahradní nářadí zvednete, aktivujte vypínací zařízení.

Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte se před ztrátou prstů na nohou a rukou.

Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou do lidu. Nože po vypnutí ního nářadí ještě dále rotují a způsobit zranění.

Česky|247

Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy.

Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.

Na zahradním nářadí nejezděte.

Nabíječka je vybavena bezpečnostním transformátorem.

K čištění robotické sekačky nepoužívejte vysokotlaký čistič ani zahradní hadici.

Obsluha

▶ Před všemi pracemi na zahradním nářadí (např. údržba, výměna nástroje atd.) odstraňte přerušovač okruhu el. proudu, stejně tak před přepravou a uskladněním.

▶ Nikdy nedovolte dětem či osobám neseznámeným s těmito pokyny zahradní nářadí používat. Národní předpisy možná omezují věk obsluhy.

▶ Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrží pokyny, jak se zahradní nářadí používá.

Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají.

▶ Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku.

▶Pokud se při provozu zahradního nářadí vyskytnou jakákoli nebezpečí, okamžitě stiskněte červené tlačitko Stop.

▶Zajistěte správnou instalaci ohraničujícího vodiče podle návodu k obsluze.

▶Ohraničující vodič kontrolujte. Ten musí být po celé délce napnutý a musí být bez volných smyček upevněn pomocí kolíků k zemi.

- Pravidelně zkontrolujte oblast, na které se bude zahradní nářadí používat a odstraňte kameny, klacky, dráty a jiné cizí předměty.

▶Elektrické napájecí kabely pod napětím se nesmějí přejíždět.

▶ Zahradní nářadí pravidelně kontrolujte, aby bylo zajištěno, že nejsou nože, šrouby nožů a sečné zařízení opotřebované nebo poškozené. Opotřebované nože a šrouby nožů vyměňte v celé sadě, aby se zamezilo nevyváženosti.

▶ Nikdy nepoužívejte zahradní nářadí s poškozenými ochrannými kryty nebo bez bezpečnostního vybavení.

▶ Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly.

▶ Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem.

▶ Nenechávejte zahradní nářadí pracovat bez dozoru pokud víte, že se v bezprostřední blízkosti zdržují domácí zvířata, děti nebo osoby.

248 | Česky

▶Zahradní nářadí zapněte podle návodu k obsluze a stůjte v bezpečné vzdálenosti vůči rotujícím dílům.
▶ Zahradní nářadí neprovozujte ve stejné době se zahradním zavlažováním. Nastavte časový plán tak, aby se zajistilo, že oba systémy nepracují současně.
▶ Neprovádějte na zahradním nářadí žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho zahradního nářadí a vést ke zvýšenému hluku a vibracím.

Přerušovač okruhu el. proudu rozpojte:

– před odstraněním zablokování,
– když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete,
– když zahradní nářadí neobvykle vibruje (zahradní nářadí zastavte a okamžitě zkontrolujte),
– po srážce s cizím předmětem. Zkontrolujte poškození zahradního nářadí a kontaktujte zákaznický servis Bosch kvůli nutným opravám.

Údržba

Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.
▶ Před všemi pracemi na zahradním nářadí odstraňte přerušovač okruhu el. proudu.
▶ Před všemi pracemi na nabíjecí stanici nebo napájecím zdroji vytáhněte sítovou zástrčku ze zásuvky.

Zevnějšek zahradního nářadí čistěte důkladně pomocí měkkého štětce a hadříku. Nepoužívejte vodu ani rozpouštědla či lešticí prostředky.

Veškerou ulpělou trávu a nánosy odstraňte, zejména z větracích otvorů. Otočte zahradní nářadí spodní stranou nahoru a pravidelně čistěte prostor nožů. Pro odstranění pevně ulpělých kousků trávy používejte tuhý kartáč nebo škrabku. (viz obr. A)

Nože lze obrátit. (viz obr. B)

Zajistěte pevné usazení všech matic, čepů a šroubů, aby byl zaručen bezpečný pracovní stav zahradního nářadí.
- Pravidelně zahradní nářadí prohlédněte a pro Vaši bezpečnost vyměňte opotřebované nebo poškozené díly.
▶Dbejte na to, aby se použily pouze originální náhradní díly Bosch.
▶ Podle potřeby vyměňujte nože a šrouby v celé sadě.

Zimní uskladnění a přeprava

▶ Před uskladněním zahradního nářadí odstraňte přerušovač okruhu el. proudu.

Indego je připraveno k provozu při teplotách mezi 5 °C a 45 °C. Indego a nabíjecí stanici uskladněte v zimním období, když se teploty trvale nalézají pod 5 °C, mimo dosah dětí a na bezpečném a suchém místě.

Na zahradní nářadí nebo na nabíjecí stanici nestavte žádné další předměty. Pokud Indego přepravujete na delší vzdálenosti, použijte nejlépe originální obal.

Česky|249

SD karta

Rozhraní pro SD kartu v robotické sekačce je určeno pouze pro softwarovou diagnózu prováděnou servisním střediskem Bosch.

Nebezpečí daná akumulátorem

▶ Nabíjení se smí uskutečnit pouze ve firmou Bosch schválené nabíjecí stanici.
Indego pracuje mezi 5 °C a 45 °C. Leží-li teplota akumulátoru vně tohoto rozsahu, hlásí to Indego na svém displeji a zůstává v nabíjecí stanici nebo se vrací, pokud pracuje, zpátky k nabíjecí stanici.
▶ Pokud ve výjimečném případě vyteče z akumulátoru kapalina, zabraňte kontaktu se zahradním nářadím. Při kontaktu s touto kapalinou vyhledejte lékařskou pomoc.
▶Pokud se akumulátor poškodí, může vytéci kapalina a potřisnit okolní díly. Postižené díly zkontrolujte a kontaktujte zákaznický servis Bosch.
▶ Zahradní nářadí a uvnitř ležící akumulátor neotvírejte. Existuje nebezpečí zkratu a též zásahu elektrickým proudem.
▶ Chraňte zahradní nářadí před ohněm. Existuje nebezpečí výbuchu.
▶ Při poškození a nesprávném použití zahradního nářadí mohou z akumulátoru unikat výpary. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.

▶Zahradní nářadí skladujte pouze v teplotním rozsahu od -20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.

Bezpečnostní upozornění pro nabíječku a napájecí zdroj

Nabíjení se smí uskutečnit pouze přes originální nabíjecí stanici Bosch. V opačném případě existuje nebezpečí výbuchu a požáru.

Pravidelně kontrolujte nabíjecí stanici, napájecí zdroj, kabely a zástrčky. Nabíjecí stanici nebo napájecí zdroj nepoužívejte, jestliže zjistíte poškození. Nabíjecí stanici nebo napájecí zdroj sami neotvírejte a nechte je opravit pouze kvalifikovaným odborným personálem a pouze originálními náhradními díly. Poškození na nabíjecí stanici, napájecím zdroji, kabelech a zástrčkách zvyšují riziko zásahu elektrickým proudem.

Nabíjecí stanici nebo napájecí zdroj neprovozujte na lehce hořlavém podkladu (např. papír, textílie atd.) resp. v hořlavém prostředí. Při nabíjení dochází k zahřívání nabíjecí stanice a napájecího zdroje a hrozí tak nebezpečí vzniku požáru.

▶Dohlížejte na děti. Tím bude zajištěno, že si děti s nabíjecí stanicí, napájecím zdrojem nebo se zahradním nářadím nehrají.

250 | Česky

▶ Děti a osoby, jež na základě svých fyzických, smyslových nebo duševních schopností nebo své nezkušenosti či neznalosti nejsou ve stavu nabíjecí stanici nebo napájecí zdroj bezpečně obsluhovat, nesmějí nabíjecí stanici a napájecí zdroj používat bez dohledu či pokynu odpovědné osoby. V opačném případě existuje nebezpečí nesprávné obsluhy a zranění.
▶ Napětí zdroje proudu musí souhlasit s údaji na napájecím zdroji.
▶ Napájecí zdroj by měl být ideálně připojen na zásuvku, která je jištěna proudovým chráničem FI (RCD) s vybavovacím proudem maximálně 30 mA. Pravidelně kontrolujte funkci proudového chrániče FI (RCD).
▶Připojovací kabel musí být pravidelně kontrolován, zda není poškozen, a smí se používat pouze v bezvadném stavu.
▶Pokud je nutné nahrazení přívodního elektrického vedení, pak to nechte provést od výrobce, jeho autorizovaného zákaznického servisu nebo od k tomu určené osoby, aby se zabránilo ohrožení bezpečnosti.
▶Při výměně kabelu nabíjecí stanice a napájecího zdroje dbejte na to, aby byly schválené firmou Bosch.
▶ Sítovou zástrčku nikdy nedržte mokrýma rukama.
▶Připojovací kabel nepřejíždějte, nepřiskřípněte nebo jím nevláčejte, poněvadž by se mohl poškodit. Kabel chraňte před teplem, olejem a ostrými hranami.

Napájecí zdroj má kvůli bezpečnosti ochrannou izolaci a nepotřebuje žádné uzemnění. Provozní napětí činí 230 V AC, 50 Hz (pro země mimo EU 220 V, 240 V podle provedení). Informace obdržíte u svého autorizovaného zákaznického servisu Bosch.

Ve sporných případech se zeptejte vyškoleného elektrikáře nebo v nejbližším servisním zastoupení firmy Bosch.

Přívodní el. vedení je třeba pravidelně kontrolovat, zda není viditelně poškozeno a opotřebováno, a smí být používáno pouze v bezvadném stavu.

Symboly

Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže zahradní nářadí lépe a bezpečněji použivat.

Symbol Význam

Noste ochranné rukavice

Dovolené počínání

Zakázané počínání

Příslušenství/náhradní díly

Určené použití

Zahradní nářadí je určeno k sečení trávy v soukromém sektoru.

Česky|251

Technická data

Automatická sekačkatrávy	JednotkySI	Indego Indego 800 Indego 1000Connect			Indego 1100Connect	Indego 1200Connect	Indego 1300
Objednací číslo	3 600 ... ... HA2 0... ... HA2 1..	... HA2 1... ... HA2 3... ... HA2 3... ... HA2 3... ... HA2 2..
Šířka střihu	cm 26 26 26 26 26 26
Výška sečení	mm	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60
Úhel sklonu (max.)	°	2	0		20 20 20 20 20
Velikost pracovní plochy(všechny plochy)
- m a x í m á l n ě	m^2	1000	800	1000	1100	1200	1300
- minimálně	m^2	20	20	20	20	20	20
- n a j e d n o n a b i t íakumulátoru až*	m^2	200	200	200	200	200	200
Hmotnost	kg	11,1	11,1	11,1	11,1	11,1	11,1
Stupeň krytí		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1
Sériové čísloviz typový štitek na zahradním nářadí
Akumulátor		Li-Ion	Li-Ion	Li-Ion	Li-Ion	Li-Ion	Li-Ion
Jmenovité napětí	V=	32,4	32,4	32,4	32,4	32,4	32,4
Kapacita	Ah	3,0	3,0	3,0	3,0	3,0	3,0
Počet článkůakumulátoru		18	18	18	18	18	18
Doba provozu,průměrně až*	min 50 50 50 50 50
Doba nabíjeníakumulátoru (max.)	min	50	50	50	50	50	50
Ohraničující vodič
Ohraničující vodič-dodávaný kabel	m	150/200**	150	200	200	250	300
instalovaná délka,min.	m	20	20	20	20	20	20
instalovaná délka,max.	m	450	450	450	450	450	450
Nabíjecí stanice
Objednací číslo	F 016 ...	... L69 104	... L69 104	... L69 104	... L69 104	... L69 104	... L69 105
Vstupní napětí	V	4	2		42 42 42	42 42
Spotřeba energie	W	150	150	150	150	150	150
Nabíjecí proud	A	2,0	2,0	2,0	2,0	2,0	2,0
Dovolený rozsah teplotynabíjení	°C	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45
Hmotnost	kg	2,0	2,0	2,0	2,0	2,0	2,0
Stupeň krytí		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1

*závislé na výšce sečení, stavu trávy a vlhkosti
*závislé na typu stroje
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Dbejte prosím objednacího čisla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

252 | Česky

Automatická sekačkatrávy	JednotkySI	Indego	Indego 800	Indego 1000Connect	Indego 1100Connect	Indego 1200Connect	Indego 1300
Napájecí zdroj
Objednaci čísloŠvýcarsko	F 016 ....	L69 117	... L69 117	... L69 117	... L69 117	... L69 117	... L69 117
Anglie		... L69 118	... L69 118	... L69 118	... L69 118	... L69 118	... L69 118
Zbytek Evropy		... L69 116	... L69 116	... L69 116	... L69 116	... L69 116	... L69 116
Austrálie		... L69 119	... L69 119	... L69 119	... L69 119	... L69 119	... L69 119
Vstupní napětí (střídavénapětí)	V	220 – 240	220 – 240	220 – 240	220 – 240	220 – 240	220 – 240
Třída ochrany		☐ /П	☐ /П	☐ /П	☐ /П	☐ /П	☐ /П
Frekvence	Hz 50/60 50/60 50/60 50/60 50/60 50/60
Výstupní napětí(stejnosměrné napětí)	V	42	42	42	42	42	42
Stupeň kryti		IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Hmotnost	kg	2,0	2,0	2,0	2,0	2,0	2,0

*závislé na výšce sečení, stavu trávy a vlhkosti
**závislé na typu stroje
Údaje platí pro jmenovité napěti [U] 230 V. U odlišných napěti a podle zemé specifických provedení se mohou tyto údaje lišit.
Dbejte prosím objednaciho čisla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěny podle FprEN 50636-2-107. Hodnocená hladina hluku A stroje činí typicky: hladina akustického tlaku 64 dB(A); hladina akustického výkonu 72 dB(A). Nepřesnost K = 2,74 dB.

Prohlášení o shodě 1583

Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data" popsaný výrobek odpovídá všem příslušným ustanovením směrníc 2006/42/ES, 1999/5/ES, 2000/14/ES, 2009/125/ES, 2011/65/EU včetně jejich změn a je v souladu s následujícími normami: EN 60335-1:2012/FprEN 50636-2-107 (bezpečnost výrobků), EN 60950-1:2006+A2:2013/EN 60950-22:2006 (bezpečnost výrobků), EN 61558-1:2005+A1:2009/EN 61558-2-16:2009+A1:2013 (bezpečnost síťových zdrojů), EN 301 489-7 V1.3.1 (EMC a ERM pro GSM a DCS), EN 301 511 V9.0.2 (hlavní požadavky pro GSM 900 a GSM 1800), EN 55014-1:2006+A2:2011 (EMC rušivé vyzařování), EN 55014-2:1997+A2:2008 (EMC odolnost proti rušení). 2000/14/ES: garantovaná hladina akustického výkonu 75 dB(A). Metoda posouzení shody podle dodatku VI. Kategorie výrobků: 32 Jmenované místo 2000/14/ES: SRL, Sudbury, England, Nr. 1088 Technická dokumentace (2006/42/ES, 2000/14/ES) u: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England

Henk Becker

Vysvětlení vyobrazení pro instalaci (viz strany 3–13)

Cíl počínání	Obrázek Strana
Vybalení obsahu dodávky/zahradního nářadí	1	4
Polohování nabíjecí stanice	2 - 3	4 - 5
Zavedení ohraničujícího vodiče skrz základnovou desku	4	5
Připojení prvního konce ohraničujícího vodiče	5	5
Připevnění nabíjecí stanice k zemi	6	5
Položení ohraničujícího vodiče	7	6
Prodloužení ohraničujícího vodiče	8	7
Vytyčení dodatečné oblasti pomocí ohraničujícího vodiče	9	7
Připojení druhého konce ohraničujícího vodiče	10	8
Nasazení ochranného krytu na nabíjecí stanici	11	8
Připojení napájecího zdroje	12	9

Česky | 253

Cíl počínání Obrázek Strana

Nabíjecí stanice signalizuje síťové napětí ZAPNUTO	13 9
Vložení přerušovače okruhu el. proudu	14 9
Umístění zahradního nářadí kvůli nabíti do nabíjecí stanice	15 10

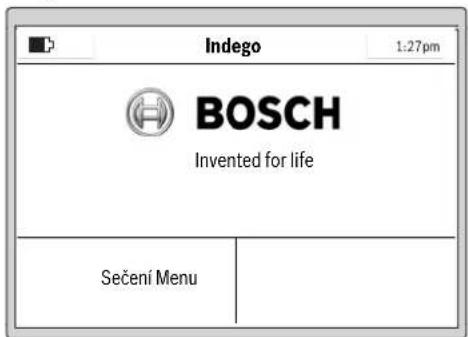

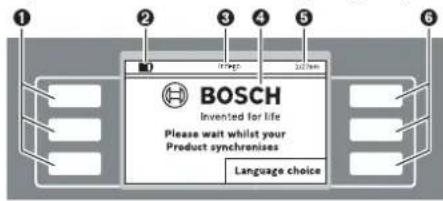

„Uvítačí“ obrazovka, viz text v návodu k obsluze	16 10
Zvednutí a nesení zahradního nářadí	17 11
Nastavení výšky sečení	18 11
Efektivní sečení pomocí Logicut	19 12
Čištění	A 13
Údržba	B 13

Příprava trávníku

Odstraňte kameny, volné kousky dřeva, dráty, elektrické kabely pod napětím a další cizi předměty ze sečené plochy. Zajistěte, aby sečená plocha byla rovná a neměla žádné zřetelné překážky jako prohlubně, brázdy a svahy strmé přes 20°.

Hlavní plochu trávníku posečte běžnou sekačkou trávy na výšku maximálně 40 mm a prostor nad ohraničujícím vodičem na výšku maximálně 20 mm.

Instalace

Video o instalaci výrobku Indego je k dispozici na www.boschindego.com nebo použijte následující QR kód.

Vyberte místo pro nabíjecí stanici, vodorovně urovnané a nikoli přímo ozářené sluncem.

Upozornění: Nabíjecí stanice se musí umistit na vnějším okraji trávníku na ohraničující vodič. Nemůže být na boku kůlny nebo domku na nářadí, jež stojí jako ostrov uvnitř trávníku.

Zajistěte, aby nabíjecí stanice stála vedle sečené plochy, aby byla před ní přímá dráha dlouhá 1,5 m a za ní přímá dráha dlouhá 1 m. Je důležité, pozorováno ze sečené plochy trávníku, aby nabíjecí kontakty ukazovaly doleva (viz obrázek 2).

Upozornění: Pokud stojí nabíjecí stanice tak, že nabíjecí kontakty ukazují k sečené ploše trávníku nebo doprava, nebude Indego správně pracovat.

Protáhněte ohraničující vodič předním otvorem v základnové desce, vedťe jej přímo skrz kabelový kanál a zadní otvor. Ohraničující vodič upevněte v jedné přímce s otvorem pomocí koliku. Opatrně odstraňte izolaci a připojte ohraničující vodič na pravou připojovací svorku (červená). (viz obrázky 4 – 5)

Upevněte nabíjecí stanici pomoci 4 dodaných koliků k zemi. (viz obrázek 6)

Ohraničující vodič pokládejte proti směru hodinových ručiček a těsně na zem. Dbejte na dodržení minimální vzdálenosti od okrajů trávníku, schodů, stěn, rybníčků atd. Použijte distanční šablonu. (viz obrázek 7)

Upozornění: Ohraničující vodič musí být položen tak, aby od něj nikdy nebyl Indego vzdálený více než 16 m.

Pokud trávník hraničí v rovině s cestou nebo plochou, může Indego po okraji jet. V tom případě lze položit ohraničující vodič přímo na okraj.

Upozornění: Ohraničující vodič může být položený maximálně 5 cm hluboko

do země. Radíme pevné objekty uvnitř trávniku ohraničit. Tim se zabrání vnějšímu odření Indega neustálým narážením.

Objekty nižši než 6 cm, např. květinové záhony, se musejí ve směru hodinových ručiček ohraničit, aby se zamezilo poškození nože. Vodiče k těmto zónám a od nich by se měly dotýkat, nesměji se ale krížit. (viz obrázek 7)

Upozornění: V šířce ca. 20 cm kolem pevně stojících objektů nebo v rozích zůstává tráva neposečená.

Ohraničující vodič upevněte pomocí prvního kolíku vedle nabíjecí stanice, napněte jej a umístěte další koliky ve vzdálenosti ca. 50 cm. (viz obrázek 7)

Zkompletujte okruh a přiveděte ohraničující vodič na zadní stranu nabíjecí stanice tak, aby se nacházel v jedné přímce s otvorem a kolíkem. Druhý konec ohraničujícího vodiče rovněž upevněte pomoci kolíku. Přesvědčete se, že otvor, oba konce vodiče a též kolík tvoří přímku. Ohraničující vodič zkrařte, opatrně odstraňte izolací a připojte jej na levou připojovací svorku (černá). (viz obrázek 10)

Na nabíjecí stanici nasadte ochranný kryt. (viz obrázek 11)

Upozornění: Dodatečný ohraničující vodič lze připojit pomocí spojky. (viz obrázek 8)

Ohraničující vodič lze prodloužit na délku maximálně 450 m.

Upozornění: Udržujte odstup od ohraničujícího vodiče, když chcete trávník provzdušňovat nebo shrabovat.

Napájecí zdroj instalujte v chladném suchém prostředí. Spojte jej s nabíjecí stanící a síťovou zásuvkou, která se nachází uvnitř budovy. (viz obrázek 12)

Zkontrolujte ukazatel na nabíjecí stanici. (viz obrázek 13):

- Ukazatel svítí trvale zeleně, pokud je k dispozici výstupní napětí napájecího zdroje a ohraničující vodič není přerušený.

- Ukazatel nesvítí, pokud chybí výstupní napětí napájecího zdroje.

Instalace další zahrady (Indego 1300)

Indego 1300 lze používat až pro tři různé zahrady.

Pro instalaci dodatečné zahrady jsou zapotřebí další nabíjecí stanice (F 016 800 384/F 016 800 438), ohraničující vodič a kolíky.

Se zřízením přídavné plochy postupujte prosím podle následujících pokynů k instalaci.

254 | Česky

Upozornění: Má-li se dát Indego z jedné zahrady do další, stiskněte napřed tlačitko „Symbol Home“, tím dojede zpátky do nabíjecí stanice. Poté jej lze zvednout a přenést k další nabíjecí stanici.

První instalování

Zastrčte přerušovač okruhu el. proudu do zahradního nářadí a to umístěte kvůli nabití do nabíjecí stanice. (viz obrázky 14 – 16)

Objeví se „Uvitaci“ obrazovka s následujícími symboly:

1	Levá multifunkční tlačítka
2	Stav nabití akumulátoru
3	Název menu/podmenu
4	Displej s obrazovkovými dialogy
5	Časový údaj
6	Pravá multifunkční tlačítka

Tlačítka mají různé funkce. Aktuální význam je závislý na vyvolaném menu a bude vysvětlený na displeji.

Tlačitka vedle symbolů šipek (kurzor) ▲nebo dovolují navigovat volbami menu nahoru či dolů. Tlačitka vedle symbolů šipek (kurzor) ▶nebo dovolují navigovat ve volbě menu doprava či doleva.

Displej přejde k dalšímu obrazovkovému dialogu, jakmile se volba zvolí a potvrdí.

Instalace

Jako první stiskněte tlačitko vedle „Language choice“ (volba jazyka). Objeví se obrazovkový dialog „Nastavení jazyka“ s následujícím obsahem.

Zvolte jazyk a potvrďte jej pomocí „Uložit“.

Zvolte region, v němž se bude Indego používat a potvrd'te jej pomocí „Uložit“.

Tato informace se použije pro optimalizaci elektronického kompasu robotické sekačky.

Pro zadáni Vašeho osobního PIN kódu stiskněte „Další“.

Pravým/levým kurzorem zvolte zadávací pozici, kurzorem nahoru/dolů nastavte čísla a potvrd'te je pomocí „Enter“ nebo vyberte „Zpět“ pro návrat k předchozímu „Zadání PIN“.

Vložte Váš Zadání PIN.

Česky | 255

Upozornění: PIN kód udržujte před cizími osobami v tajnosti. Pokud jste Váš osobní PIN kód ztratili, musíte kvůli odblokování dopravit výrobek Indego s nabijecí stanící do servisního střediska Bosch. Spojte se prosím s Vaším prodejcem nebo zákaznickým servisem Bosch (viz „Zákaznická a poradenská služba“).

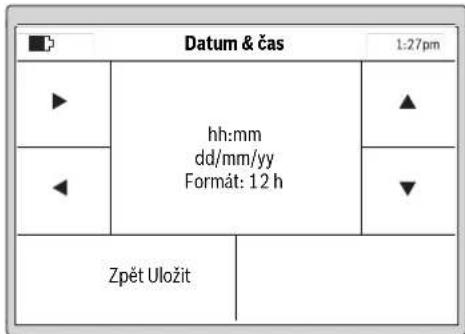

Nastavte čas „hh:mm“, datum „dd/mm/yy“ a formát času „Formát: 12 h“. K tomu zvolte pravým/levým kurzorem zadávací pozici, kurzorem nahoru/dolů nastavte čísla a potvrďte je pomocí „Uložit“ nebo vyberte „Zpět“ pro návrat k předchozímu „Zadání PIN“.

Stiskněte „Sledovat vodič“, aby se zahrada vyměřila. (Zvolte „Zpět“ pro návrat k obrazovce „Datum & čas“.) Upozornění: Pokud v tomto okamžiku bliká ukazatel na nabíjecí stanici, je ohraničující vodič přerušený, příliš dlouhý (přes 450 m) nebo příliš krátký (pod 20 m).

Následující obrazovkový dialog zobrazuje první objíždění ohraničujícího vodiče:

Když zahradní nářadi poprvé objíždí ohraničující vodič, nože nerotují.

Upozornění: Při vyměřování sleduje Indego ohraničující vodič na okraji trávniku. Tam, kde vodič ve vzdálenosti do 1 cm odbočuje k překážkám a vrací se od nich, nebude rozeznán a Indego sleduje dále vnější obvod. (viz obrázek 7)

Vyměřování je ukončeno, pokud zahradní nářadí dosáhlo zadní strany nabíjecí stanice. Pokud zahradní nářadí nedosáhlo zadní strany nabíjecí stanice, stiskněte „Překážka“. Pro dokončení instalace si povšimněte informací na displeji.

256 | Česky

Pokud zahradní nářadí dosáhlo zadni strany nabíjecí stanice, stiskněte „Základnová stanice“.

Indego 1300

Na displeji je volba pojmenovat zahradu zadaným jménem z paměti. Pro následné zmapování další zahrady se musí Indego umístit do tamější nabíjecí stanice. Indego je pak připraven zachytit tuto novou zahradu jakmile se stiskne tlačítko „Mapuji“.

Po úspěšné instalaci můžete bud' stisknout „Sečení“, aby se ihned spustilo sečení, nebo pod „Menu > Změna časového plánu“ vytvořit časový plán.

Další informace o chování zahradního nářadí během sečení naleznete v odstavci „Sečení“.

Zadání plánu sečení

Nakonfigurujte plán sečení a nastavení podle svých přání. Zde jsou uvedeny přibližně doby provozu pro kompletni vyřízení zahrady. Respektujte prosím, že doby provozu se mění podle charakteru trávníku a počtu objektů na ploše trávníku.

200 m^2	2 h
500 m^2	6 h
800 m^2	9 h
1000 m^2	12	h
1300 m^2	16	h

Všechny body menu jsou uvedeny v odstavci „Tabulka programu“.

Zadávání „Časového plánu“ je detailně vysvětleno. Další body menu jsou samovysvětlující.

Časový plán

Pod „Menu > Změna časového plánu“ Ize vyvolat 5 časových plánů.

„MANUÁLNĚ“ by se měl používat, pokud má zahradní nářadi pracovat pouze v aktuálním čase.

Každý jednotlivý „ČASOVÝ PLÁN“ Ize upravit podle Vašich požadavků.

Příklad:

Výběr časového plánu			1:27pm
Info	MANUÁLNÉ√ ČAS. PLÁN 1ČAS. PLÁN 2ČAS. PLÁN 3ČAS. PLÁN 4ČAS. PLÁN 5		▲
Změna			▼
Zpět Zvolit

Vyberte pomocí kurzoru nahoru/dolů jeden „ČASOVÝ PLÁN“ např. „ČAS. PLÁN 1“ a stiskněte „Změna“.

Úprava doby sečení 1:27pm
00 04 08 12 16 20			▲
P
U
S			▼
Č
21:00			→

Vyberte pomocí kurzoru nahoru/dolů požadovaný den sečení, např. „P“. Zvolte pomocí kurzoru vpravo/vlevo čas startu.

Čas startu potvrďte pomocí tlačítka vpravo dole. Zvolte pomocí kurzoru vpravo/vlevo čas ukončení. Čas ukončení potvrďte pomocí tlačítka vpravo dole.

Zahradní nářadí pracuje během časového úseku tak dlouho, než se musi nabít akumulátor. Je-li plocha trávniku posečená před uplynutím časového úseku, vrátí se zahradní nářadí zpátky k nabíjecí stanici.

Naprogramované časové úseky se zobrazí v přehledovém plánu.

Česky | 257

Nastavte všechny navíc požadované dny sečení a potvrd'te Váš osobní „ČAS. PLÁN 1“ pomoci tlačítka vlevo dole.

Pro smazání časového okna umístěte kurzor k časovému oknu a to smažte pomoci tlačitka vpravo dole.

Fajfka se zobrazuje vedle uloženého časového plánu. Zahradní nářadí začne sečení, jakmile se dosáhne dne a startovní doby časového úseku 1.

Upozornění: Nastavte rozdílné časové plány kvůli sezónnim podmínkám růstu na jaře, v létě a na podzim. Všimejte si růstu trávy a je-li to zapotřebí, časový plán přizpůsobte.

Sečení

▶ Nenechávejte děti jezdit na zahradním nářadí.
▶ Dříve, než zahradní nářadí zvednete za nosnou rukojeť, stiskněte ruční tlačítko Stop.

Výška sečení: výšku sečení lze nastavit mezi 20 mm a 60 mm (viz obrázek 18). K dispozici je 10 různých nastavení (ca. 20 mm, 24 mm, 29 mm, 33 mm, 38 mm, 42 mm, 47 mm, 51 mm, 56 mm a 60 mm).

Upozornění: Nožový systém Indego je dimenzovaný pro sečení krátké trávy (3–5 mm). Posečený materiál může zůstat ležet jako mulč pro přihnojování trávníku.

Definujte časový plán s častým opakováním. Tím docílite dobrých výsledků sečení, nabití akumulátoru vydrží déle a vyhnete se posečenému materiálu na trávníku.

Pokud započalo sečení:

– pracuje zahradní nářadí v režimu „Manuálně“ tak dlouho, než je plocha trávníku posečená nebo je stisknuto tlačítko Stop. Sečení přeruší pouze kvůli nabití akumulátoru.
– pracuje zahradní nářadi v programovatelném módu

„Časový plán“ v rámci časového úseku nepřetržitě. Sečení přeruši pouze kvůli nabití. Pro přerušení sečení před koncem časového úseku stiskněte manuální tlačitko Stop. Je-li plocha trávníku posečená před uplynutím časového úseku, vrátí se zahradní nářadí zpátky k nabíjecí stanici.

Indego 1300

Indego 1300 rozpozná změnu na jinou nabíjecí stanici a zavede správnou mapu zahrady, pokud již byla zahrady zmapována. Je-li zvolen časový plán, pak v nastaveném čase začne Indego 1300 se sečením.

Efektivní sečení pomocí Logicut

Jak Indego seče efektivně (viz obrázek 19)

Pro efektivní sečení se Indego naučí tvar plochy, v níž pracuje. Proces učení probíhá během prvních dvou pracovních cyklů. Následně je vysvětleno, jak se Indego uči tvar trávniku.

Tak to funguje

Pro efektivní sečení mapuje Indego vnější linii plochy trávníku a polohu uvnitř ležících objektů (stromy, květinové záhony, rybníčky atd.), jež byly při instalaci ohraničeny pomocí ohraničujícího vodiče. Tak může Indego propočítat, kde je třeba posekat trávu, kde už byla posečena a také cestu k nabíjecí stanici a od ni. Tím se dostává Indego do stavu úlohu výrazně efektivněji provést.

Mapování pracovní plochy (viz obrázek 19)

Poté, co jsou provedena nastavení, Indego nejprve zmapuje vnější tvar zahrady. To se děje objížděním ohraničujícího vodiče na okraji trávníku. Při objíždění Indego měří vzdálenosti, generuje mapu a ukládá jí do své paměti.

Upozornění: Indego nesleduje vodič k vnitřním ohraničením.

Naučení polohy vodičem ohraničených objektů zahrady (viz obrázek 19)

Jakmile Indego zmapovalo sečenou plochu, může začit se sečením. Po aktivaci povelu „Sečení“ opustí Indego nabijecí stanici a začne v rovnoběžných pruzích sekat trávu. Rovnoběžné pruhy jsou omezené přibližně na dělku 10 m, aby se pokud možno přesně dodržela stopa. Dílčí plocha se dohotoví v rovnoběžných pruzích, ledaže by narazil na ohraničujícím vodičem ohraničený objekt.

258 | Česky

Objeví-li se takový objekt, sleduje Indego ohraničující vodič kolem objektu, aby zjistil tvar. Indego zajede kvůli ověření polohy objektu na okraj trávníku až k ohraničujicímu vodiči a uloži místo do mapy zahrady. Indego poté pokračuje v sečení. Proces se opakuje, když Indego při sečení narazí na další objekty. Po dokončení práce zajede Indego zpátky k nabíjecí stanici.

Upozornění: Při druhém sečení se postup opakuje. Tím je zajištěno, že všechny objekty na zahradě jsou objeveny a místa jsou spolehlivě zaprotokolována do mapy zahrady. Pokud nebyly na zahradě nalezeny žádné další objekty, pokraćuje Indego normálné dále se sečením.

Pokud má být po uvedeni do provozu uvnitř zahrady odebrána dodatečná plocha (např. květinový záhon), pak lze vložit dodatečný ohraničující vodič s kabelovou spojkou. (viz obrázek 9)

Režim sečení (viz obrázek 19)

Jakmile se Indego naučilo polohu všech objektů na zahradě, seče trávu efektivně pomocí rovnoběžného vzoru pruhů.

Sečení dvojnásobnou rychlostí

Pokud Indego narazí při sečení na vysokou nebo silnou trávu, automaticky zvýši počet otáček střižného systému a sníži rychlost pojezdu, než je toto místo posečeno.

Sečení okraje

V tomto režimu seče Indego podél ohraničujícího vodiče. Četnost je nastavitelná. V základním nastavení se to děje při každém čtvrtém sečení.

Překrývání stop sečení

Indego seče trávník v až 10 m dlouhých rovnoběžných pruzích. Rozestup mezi pruhy je přednastaven na 20 cm, avšak při vyšší trávé se automaticky redukuje. Je-li tato tráva posečena, pracuje dále s nastaveným rozestupem pruhů. Nastavení může uživatel v menu změnit.

Tlačitka na nabíjecí stanici (Indego 1300)

Nabijeci stanice stroje Indego 1300 má dodatečné funkce pro řízení Indega.

Symbol Základny – Stiskem tohoto tlačítka dojede Indego zpátky k nabijeci stanici.

Symbol Stop – Stiskem tohoto tlačitka se Indego pozastaví. Bylo-li Indego pozastaveno, je pro pokračováni provozu nutně zadání PIN.

Senzory

Zahradní nářadí má následující senzory:

• Senzor zvednutí se aktivuje a vypne pohon a nože, když je zahradní nářadí nadzdviženo.
• Senzor převrácení rozpozná, když leží zahradní nářadí spodní stranou nahoru a vypne pohon a nože.
• Senzor zahrazení rozpozná při doteku překážku v šířce stopy zahradniho nářadí a vyvolá změnu směru.
• Senzor sklonu se aktivuje, když dosáhne zahradní nářadí úhlu 45°.

Pokud se některý ze senzorů aktivuje, např. senzor zvednutí, objeví se na displeji zpráva: „Zahradní nářadí bylo zvednuto. Pro pokračování prosím zadejte PIN kód.“. Pokud do 10 minut nenásleduje žádné zadání, přejde displej do klidového stavu. Pro opětovnou aktivaci displeje stiskněte libovolné tlačitko.

Pokud se zahradní nářadí nachází v klidovém stavu, stiskněte libovolné tlačitko pro vyvolání obrazovky se zadávánim PIN a zadejte PIN kód.

Nabíjení akumulátoru

Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 5 °C a 45 °C.

Akumulátor Li-ion se dodává částečně nabitý. Pro získání plné kapacity akumulátoru musite zahradní nářadi před prvním použitím plně nabít v nabíjecí stanici.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

Při právě vyprázdněném či vybitém akumulátoru se zahradní nářadí díky ochrannému obvodu vypne: nože se už nepohybují.

Česky | 259

Tabulka programu

Následující tabulky vysvětlují různé body menu.

Nastavení Vysvětlení
Nastavení sečení Sečení okraje Nikdy			Zahradní nářadí neudělá nikdy zastřížení okraje.
		Každý 4. cyklus	Zahradní nářadí udělá zastřížení okraje při každém 4. sečení.
		Každý 2. cyklus	Zahradní nářadí udělá zastřížení okraje při každém 2. sečení.
		Pokazdé	Zahradní nářadí zastřihne okraj při každém sečení.Upozornění:Indego seče okraj při všech v kalendáří zadanych dobách sečení nebo když se stiskne „Sečení“.
		Překrývání stop sečení	Rozestup mezi pruhy je přednastaven na 20 cm, avšak při vyšší trávě se automaticky redukuje. Nastavení může uživatel v menu změnit.
		Signál ID	Změna na jiný frekvenční kanál při rušení signálu.
		Smazání zahrady	Mapa zahradní plochy uložená v robotické sekačce se smaže.Upozornění:Stroj by měl stát v nabijeci stanici.
		Správa zahrad1)	Smazání zahradyMapa aktuální zahrady uložená v robotické sekačce se smaže.Uložená mapa aktuální zahrady se může přejmenovat.Zobrazí seznam uložených map s ID signálem.
			Přejmenování zahrady
			Přehled zahrad
Bezpečnostní volby	Změna PIN		Pro reaktivaci po automatickém uzamčení a bezpečnostním vypnutí je nutné zadání PIN kódu.Změna PIN vyžaduje nejprve zadání dosavadního PIN kódu.
	Automatické uzamčení	Zap.	Tlačítka budou automaticky uzamčena, jestliže se během 10 minut nestiskne žádné tlačitko.Toto nastavení je doporučeno z bezpečnostních důvodů a kvůli ochraně před krádeží.
		Vyp.	Tlačítka jsou neustále připravena pro zadávání.
Nastavení jazyka			Změna jazyka zobrazování.
Systémové volby Hlasitost tónu tlačítek			Změna hlasitosti tónu tlačítek.
		Nastavení displeje Jas displeje	Zesvětlení či ztmavení jasu displeje.
		Info	Informatice o verzi softwaru, sériovém čísle a posledním servisu.
		Tovární nastavení	Uvedení zahradního nářadí zpátky do továrního nastavení smaže všechna osobní nastavení.Uvedení zpátky do továrního nastavení vyžaduje nové zmapování zahrady.
Volba regionu			Lokalizace pro elektronický kompas.
Nastavení času a data			Zadání času a data.
1) Indego 1300

260 | Česky

Výběr časového plánu		Vysvětlení
MANUÁLNĚ Info		Informace pomáhajici při použití MANUÁLNÍHO REŽIMU.
	Zvolit	Zvolte tuto funkci, pokud se nemá použit žádný časový plán.
ČAS. PLÁN 1 - 5 Změna		Naprogramování až 5 automatických časových plánů nastavením individuálních dnů sečení a časových úseků.
Časový plán - info		Vysvětlení
Časový plán - info		Přehled naprogramovaných dnů sečení.
Uzamčení tlačítek		Vysvětlení
Uzamčení tlačítek		Tlačítka jsou uzamčena ihned, nezávisle na automatickém uzamčení.
	Odemčení tlačítek	Pro odemčení tlačítek je nutné zadání PIN kódu.

Hledání závad

Online podpora

http://www.bosch-indego.com

Příznaky Možná příčina Náprava

Zahradní nářadi neběží	Možné ucpání Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadí (nosté vždy zahradní rukavice)
	Akumulátor není zcela nabit Zahradní nářadí kvůli nabiti umistěte do nabijecí stanice
	Přiliš dlouhá tráva Nastavte větší výšku sečení
	Přiliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit
	Přerušovač okruhu el. proudu není správně/ Nasadťe správně není zcela nasazený
Motor nastartuje a následně opět zastaví	Akumulátor není zcela nabit Zahradní nářadí kvůli nabiti umistěte do nabijecí stanice
	Přerušovač okruhu el. proudu není správně/ Nasadťe správně není zcela nasazený
	Přiliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit Nastavte větší výšku sečení
Zahradní nářadí běží přerušovaně	Možná vnitřní závada Obraťte se na autorizovaný servis Bosch

F016 L81 115 | (7.10.14) Bosch Power Tools

Česky|261

Příznaky	Možná příčina	Náprava
Zahradní nářadí zanechává nepravidelný obraz sečení	Příliš nízká výška sečení Nastavte větší výšku sečení
	Tupé nože Výměna nožů
	Možné ucpání Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadí (noste vždy zahradní rukavice)
Misty neposečený trávník	Krátký časový úsek vzhledem k velikosti trávníku	Zvětšete časový úsek
	Doba chodu akumulátoru Obraťte se na autorizovaný servis Bosch
	Vzdálenost mezi překážkami vyznačenými ohraničujícím vodičem je menší než 1 m	Zvětšete vzdálenost mezi ohraničujícími vodiči Upozornění: překážky s výškou více než 6 cm nemusejí být vodičem ohraničeny
	Hrbolatý trávník V menu Nastavení sečení zvětšete/zmenšete překrývání pruhů sečení
Silné vibrace/hluk Uvolněná matice/šroub nože Maticí/šroub nože utáhněte
	Poškozené nože Výměna nožů
Není možný žádný proces nabíjení	Zkorodované nabíjecí kontakty Očistěte nabíjecí kontakty
	Možná vnitřní závada Obraťte se na autorizovaný servis Bosch
Zahradní nářadí nemůže zajet do nabíjecí stanice	Ohraničující vodič není správně nasměrovaný Ohraničující vodič zkontrolujte a vyrovnejte
	Ohraničující vodič v blízkosti zdroje rušení	Dodržujte dostatečnou vzdálenost mezi ohraničujícím vodičem a zdrojem rušení (ca. 1 m)
LED na nabíjecí stanici bliká	Ohraničující vodič je přerušený, příliš dlouhý nebo příliš krátký	Zkontrolujte, zda není ohraničující vodič přerušený a má délku mezi 20 a 450 m. Poté vypněte a opět zapněte zdroj napětí.
Ukazatel na nabíjecí stanici nesvítí	Sítová zástrčka napájecího zdroje není (správně) zastrčená	Sítovou zástrčku (zcela) zastrčte do zásuvky
	Možná je vadná zásuvka nebo síťový kabel	Sítové napětí nechte zkontrolovat oprávněným elektrikářem
	Vadný napájecí zdroj nebo nabíjecí stanice	Napájecí zdroj nebo nabíjecí stanici nechte zkontrolovat v zákaznickém servisu Bosch

Zákaznická a poradenská služba

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku zahradního nářadí.

V případě potřeby zašlete vždy společně robotickou sekačku a nabíjecí stanici do servisního střediska Bosch.

Navíc je nutná i verze softwaru Vašeho zahradního nářadí (viz „Menu > Nastavení > Systémové volby > Info“).

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Přeprava

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasilání prostřednictvim třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Zpracování odpadů

Nevyhazujte zahradní nářadi, nabíječky a akumulátory/baterie do domovniho odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny

a dodány k opětovnému zhodnocení nepoškozujicimu životní prostředí.

262 | Slovensky

Integrované akumulátory smějí být vyjmuty pouze kvůli likvidaci. Otevřením skořepiny tělesa se může zahradní nářadí zničit.
Integrované akumulátory smí kvůli likvidaci odejmout pouze autorizovaný servis.

Akumulátory/baterie:

Li-ion: Dbejte prosím upozornění v odstavci „Přeprava“.

Změny vyhrazeny.

Slovensky

Táto nabíjačka je vybavená bezpečnostným transformátorom.

Bezpečnostné pokyny pre nabíjačku a napájací zdroj

Používajte ochranné pracovné rukavice

Dovolená manipulácia

Zvoľte polohu pre nabíjaciu jednotku; vodorovne vyrovnanů a nie na priamom slnečnom svetle.

Zvol'te nejaký jazyk a potvrd'te ho pomocou „Uložit' do pamäte“.

Vyberte region		1:27pm
√ Europa, juh Europa, západ Europa, sever Europa, UK Europa, východ		▲
		▼
Prerušit Uložit do pamäte

PIN-kód	1:27pm
Určite nejaký PIN-kód
Pokračovat

Stlačte „Pokračovat“, aby ste zadali svoj osobný PIN-kód.

Zvolte „Sledovat’ drôt“, aby ste vymerali záhradu.

(Zvolte „Spät“, aby ste sa vrátili k displeju „Dátum & čas“.)

Každý jednotlivý režim „ČASOVÉHO ROZVRHU“ sa dá prispôsobit Vašim požiadavkám.

Príklad:

Vol'ba časového rozvrhu			1:27pm
Informácia	MANUÁLNE√ Č. PLAN 1Č. PLAN 2Č. PLAN 3Č. PLAN 4Č. PLAN 5		▲
Zmena			▼
Spät Zvolit

Naprogramované časové okienka sa zobrazia v prehladnom pláne.

Sprac. doby kos. 1:27pm
	00 04 08 12 16 20
▲	P
	U
	S
	Ś
	21:00

Tlačidlá na nabíjacej jednotke (Indego 1300)

Symbol Basis – Stlačením tohto tlačidla sa prikáže návrat Indega do nabíjacej jednotky.

Symbol Stopp – Stlačením tohto tlačidla sa prikáže zastavenie Indega.

Neodhadzujte opotrebované záhradnicke náradie, nabíjačky ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:
