Indego 800 - газонокосилка BOSCH - Бесплатное руководство пользователя

Тип продукта	Роботизированная газонокосилка
Марка	Bosch
Модель	Indego 800
Максимальная площадь кошения	800 м²
Тип аккумулятора	Литий-ионный
Время работы	~60 минут
Время зарядки	~75 минут
Функция мульчирования	Да
Автоматическое возвращение на базу	Да
Управление через приложение	Да (Bosch EasyControl)
Датчики безопасности	Датчик столкновений, датчик подъема
Уровень шума	~65 дБ
Защита от дождя	IPX5
Система навигации	Logicut
Скашивание краев	Автоматическое
Максимальный уклон	35%
Регулировка высоты кошения	20–60 мм
Количество ножей	3
Вес	~10,5 кг
Размеры (Д×Ш×В)	63 × 44 × 27 см
Цвет	Красный с черным
Базовая станция в комплекте	Да
Материал корпуса	Пластик

Часто задаваемые вопросы - Indego 800 BOSCH

Как настроить Indego 800 для первого использования?

Для первого использования установите базовую станцию на ровной поверхности, подключите к сети, разложите граничный провод по периметру участка. После этого включите косилку, следуйте инструкциям в приложении Bosch EasyControl для калибровки и настройки расписания.

Как подключить газонокосилку к Wi-Fi?

Скачайте приложение Bosch EasyControl, создайте учетную запись. Нажмите кнопку подключения на косилке и следуйте инструкциям в приложении для подключения к вашей домашней сети Wi-Fi (только 2.4 ГГц).

Что делать, если косилка не возвращается на базу?

Проверьте, что базовая станция подключена к сети и индикатор горит. Убедитесь, что путь к базе свободен, а граничный провод не поврежден. Выполните сброс косилки и повторите попытку. Также проверьте аккумулятор – возможно, он разряжен.

Как чистить и обслуживать ножи?

Перед чисткой отключите косилку и снимите аккумулятор. Ножи можно снять и промыть водой, избегая попадания на двигатель. Регулярно проверяйте остроту – при необходимости замените ножи на оригинальные Bosch.

Как обновить прошивку?

Убедитесь, что косилка подключена к Wi-Fi. В приложении Bosch EasyControl перейдите в настройки и выберите «Обновление прошивки». Если обновление доступно, следуйте инструкциям на экране. Не отключайте питание во время обновления.

Какие меры безопасности при эксплуатации Indego 800?

Не используйте косилку при дожде или на мокрой траве. Убедитесь, что дети и домашние животные находятся на безопасном расстоянии. Косилка оснащена датчиками подъема и столкновений – при срабатывании ножи останавливаются. Храните прибор вдали от источников тепла.

Как заменить аккумулятор?

Отключите косилку и переверните ее. Открутите винты отсека аккумулятора, извлеките старый аккумулятор. Установите новый оригинальный литий-ионный аккумулятор Bosch и закрутите винты. Утилизируйте старый аккумулятор согласно местным правилам.

Как настроить график кошения?

Откройте приложение Bosch EasyControl, выберите вашу косилку, перейдите в раздел «Расписание». Установите дни недели и время начала кошения. Косилка будет автоматически выезжать и возвращаться на базу. Можно настроить до 3 временных окон в день.

Как устранить ошибку "No loop signal"?

Эта ошибка означает, что косилка не видит сигнал граничного провода. Проверьте подключение провода к базовой станции, убедитесь, что провод не порван и не закорочен. Выполните тест сигнала через приложение. При необходимости переуложите провод.

Где найти запасные части для Indego 800?

Оригинальные запчасти (ножи, аккумуляторы, фильтры) можно приобрести через официальный сайт Bosch или у авторизованных дилеров. Также доступны наборы для ремонта – используйте только совместимые детали, чтобы не нарушить гарантию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Indego 800 BOSCH

Дата производства: Эншірігенуакыты:

На Originalmente руководство по

эксплуатация

МК Оричинальник инструкция 3

Експлуатации

To instructiuri originale

Вг Оригинана инструкции

sr Originalno uputstvo za rad

sl izvirna navodila

Сертификат о соответствии

Срок действия сертификата о соответствии по 30.04.2018

ООО «Центр по сертификации

стандартизации и систем качества

электро-машиностроительной продукции»

141400 Химки Московской области,

ул. Ленинградская, 29

Сертификаты о соответствии хранятся по адресу: ООО «Роберт Бош»

ул. Акад. Королева, 13 стр. 5

Россия, 129515, Москва

Дата изготовления указана на последней странице обложки Руководства.

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дыма непосредственно из корпуса изделия
– не использовать с перебитым или оголенным электрическим кабелем
- не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель
- поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

– необходимо хранить в сухом месте
- необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
- при хранении необходимо избегать резкого перепада температур
– хранение без упаковки не допускается
- подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

• категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
• при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
• подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

Благодарим за то, что Вы сделали выбор в пользу роботизированной газонокосилки Indego.

Прочтите, пожалуйста, нижеследующие указания по технике безопасности перед тем, как устанавливать Indego.

Указания по безопасности

Внимание! Внимательно прочитайте следующие указания.

Ознакомьтесь с элементами управления и правильным пользованием садового инструмента. Сохраняйте руководство по эксплуатации для дальнейшего использования.

Пояснения к символам на садовом инструменте

Общее указание на наличие опасности.

Убедитесь в том, что садовый инструмент не блокирует и не заграждает выходы.

Предупреждение:

Прочитайте инструкцию по эксплуатации, прежде чем

включать садовый инструмент.

Предупреждение: Прежде чем выполнять работы на садовом инструменте или

поднимать садовый инструмент,

298 | Русский

приведите в действие выключающее устройство.

Осторожно: Не прикасайтесь к вращающимся ножам. Ножи острые. Берегите пальцы ног и рук.

Прежде чем прикасаться к деталям садового инструмента, подождите, пока все его детали полностью не остановятся. Ножи продолжают вращаться некоторое время после выключения садового инструмента и могут причинить телесные повреждения.

Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи людей.

Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает.

Не катайтесь на садовом инструменте.

Зарядное устройство оснащено защитным трансформатором.

Не используйте для очистки роботизированной газонокосилки очиститель высокого давления или садовый шланг.

Эксплуатация

▶ Перед выполнением любых работ на садовом инструменте (напр., перед техобслуживанием, сменой рабочих инструментов и т. п.), а также перед транспортировкой и хранением снимайте прерыватель тока.

▶Никогда не позволяйте пользоваться садовым инструментом детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора.

▶Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента. Необходимо проследить, чтобы дети не играли с садовым инструментом.

▶Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу.

Русский|299

▶ Если в процессе эксплуатации садового инструмента возникнут какие-либо опасности, немедленно нажмите красную кнопку Стоп.
▶ Позаботьтесь о правильной прокладке оградительной проволоки в соответствии с руководством по эксплуатации.
▶ Проверяйте оградительную проволоку. Она должна быть натянутой по всей длине и закреплена на земле колышками без болтающихся петель.
▶ Регулярно проверяйте участок, на котором используется садовый инструмент, и удаляйте все камни, палки, провода и прочие посторонние предметы.
▶ Не переезжайте через находящиеся под напряжением шнуры питания.
▶ Регулярно проверяйте садовый инструмент, чтобы убедиться в том, что нож, винты ножа и режущий аппарат не износились и не имеют повреждений. Во избежание дисбаланса заменяйте сразу все износившиеся ножи и винты ножей.
▶Никогда не используйте садовый инструмент с поврежденными защитными крышками или без защитных устройств.
▶ Держите руки и ноги на расстоянии от вращающихся частей и не подставляйте их под вращающиеся части.
▶Никогда не поднимайте и не переносите садовый инструмент при работающем двигателе.

▶Садовый инструмент не должен работать без присмотра, если Вы знаете, что вблизи находятся домашние животные, дети или другие люди.
▶ Включайте садовый инструмент в соответствии с руководством по эксплуатации и соблюдайте безопасное расстояние от вращающихся деталей.
▶ Не используйте садовый инструмент одновременно с дождевальным аппаратом. Составляйте график, чтобы избежать одновременной работы двух систем.
▶ Ничего не меняйте в садовом инструменте. Недопустимые изменения могут сказаться на безопасности Вашего садового инструмента и приводить к сильным шумам и вибрациям.

Отключайте прерыватель электроцепи:

– перед устранением застрявания,
– перед проверкой, очисткой или выполнением прочих работ на садовом инструменте,
– при необычной вибрации садового инструмента (остановите садовый инструмент и немедленно проверьте его),
– после столкновения с посторонним предметом. Проверяйте садовый инструмент на предмет повреждений и обращайтесь в сервисную мастерскую Bosch для проведения необходимых ремонтных работ.

300 | Русский

Техническое обслуживание

▶ При манипуляциях или работах в зоне острых ножей всегда одевайте садовые рукавицы.
▶ Перед выполнением любых работ на садовом инструменте снимайте прерыватель тока.
▶ Перед выполнением любых работ на зарядной станции или блоке питания вытаскивайте штепсель из розетки.

Тщательно очищайте внешнюю поверхность садового инструмента с помощью мягкой щетки и ткани. Не применяйте воду, растворители и полирующие средства. Удаляйте всю прилипшую траву и загрязнения, в особенности в зоне вентиляционных шлицов.

Регулярно очищайте зону ножей, перевернув для этого садовый инструмент нижней стороной вверх. Пользуйтесь твердой щеткой или скребком, чтобы удалить прочно прилипшую срезанную траву. (см. р и с . А)

Ножи можно переворачивать. (см. рис. В)

▶ Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния садового инструмента.
▶ Регулярно осматривайте садовый инструмент и заменяйте в целях своей безопасности износившиеся и поврежденные детали.
▶ Следите за тем, чтобы использовались только

оригинальные запчасти производства Bosch.

▶ При необходимости заменяйте ножи и винты всем комплектом.

Хранение и транспортировка в зимний период

▶ Перед установкой садового инструмента на хранение снимайте прерыватель тока.

▶ Газонокосилка Indego предназначена для работы при температурах от 5 °C до 45 °C. В зимний период, когда температура надолго опускается ниже 5 °C, храните Indego и зарядную станцию в недоступном для детей, надежном и сухом месте.

Не ставьте другие предметы на садовый инструмент или на зарядную станцию.

При перевозке Indego на дальние расстояния лучше всего использовать оригинальную упаковку.

Карта памяти SD

Интерфейс для SD-карты в роботизированной газонокосилке предназначен исключительно только для диагностики программного обеспечения в сервисном центре Bosch.

Опасность, исходящая от аккумуляторной батареи

▶Зарядка должна осуществляться только в допущенной фирмой Bosch зарядной станции.

Русский|301

▶Indego работает при температурах от 5 °C до 45 °C. Если температура аккумулятора находится за пределами этого диапазона, Indego указывает это на дисплее и остается на зарядной станции или прекращает работать и возвращается на зарядную станцию.
▶ Избегайте контакта с садовым инструментом, если в чрезвычайной ситуации из аккумуляторной батареи вытекает жидкость. В случае контакта с этой жидкостью обратитесь к врачу.
▶ При повреждении аккумулятора возможно вытекание жидкости и попадание на соседние детали. Проверьте детали, на которые попала жидкость, и обратитесь в сервисную мастерскую Bosch.
▶ Не вскрывайте садовый инструмент и находящуюся внутри его аккумуляторную батарею. Существует опасность короткого замыкания и поражения электрическим током.
▶ Защищайте садовый инструмент от огня. Существует опасность взрыва.
▶ При повреждении и ненадлежащем использовании садового инструмента возможно выделение паров из аккумуляторной батареи. Обеспечьте приток свежего воздуха и обратитесь к врачу при наличии жалоб на состояние здоровья. Вдыхание паров может

привести к раздражению дыхательных путей.

▶ Храните садовый инструмент только при температуре от – 20 °C до 50 °C. Напр., не оставляйте садовый инструмент летом в машине.

Указания по технике безопасности для зарядного устройства и блока питания

Зарядка должна осуществляться только в оригинальной зарядной станции Bosch. В противном случае возникает опасность взрыва и возгорания.
Регулярно проверяйте зарядную станцию, блок питания, шнур и штепсель. Не используйте зарядную станцию или блок питания, если Вы обнаружили повреждения. Не вскрывайте зарядную станцию или блок питания самостоятельно, их ремонт разрешается выполнять только квалифицированному персоналу и только с использованием оригинальных запчастей Bosch. Повреждения зарядной станции, блока питания, шнура питания или штепселя повышают риск поражения электрическим током.
▶ Не используйте зарядную станцию и блок питания на легковоспламеняющейся поверхности (напр., на бумаге, тканях и т. д.) или вблизи горючих материалов. В связи с нагреванием зарядной станции и

302 | Русский

блока питания во время зарядки возникает опасность возгорания.

▶ Смотрите за детьми. Дети не должны играться с зарядной станцией, блоком питания или садовым инструментом.
▶Детям и лицам, которые вследствие их физических, сенсорных или умственных способностей или отсутствия опыта или знаний не в состоянии безопасно работать с зарядной станцией или блоком питания, запрещается пользоваться зарядной станцией и блоком питания без присмотра или инструктажа ответственного лица. Иначе может возникнуть опасность неправильного использования или получения травм.
▶Напряжение источника питания должно соответствовать данным на блоке питания.
▶ В идеальном случае блок питания должен быть подключен к розетке, оснащенной устройством защитного отключения (RCD) с током срабатывания не более 30 мА. Регулярно проверяйте функциональную способность устройства защитного отключения (RCD).
▶ Шнур необходимо регулярно проверять на наличие признаков повреждения, его разрешается использовать только в безупречном состоянии.

▶ При необходимости замены шнура питания обращайтесь во избежание опасности к производителю, в авторизированную сервисную мастерскую производителя или к квалифицированному специалисту.
▶ При замене шнуров зарядной станции и блока питания следите за тем, чтобы они были разрешены фирмой Bosch.
▶Никогда не беритесь за штепсель мокрыми руками.
▶ Не переезжайте через шнур питания, не сдавливайте его и не тяните за него, поскольку Вы можете его повредить. Защищайте шнур от высоких температур, масел и острых краев.

Из соображений безопасности блок питания имеет защитную изоляцию и не нуждается в заземлении. Рабочее напряжение составляет 230 В\~, 50 Гц (для стран, не входящих в ЕС: 220 В, 240 В в зависимости от исполнения). Информацию можно получить в авторизованной сервисной мастерской Bosch.

В сомнительных случаях обратитесь к профессиональному электрику или в ближайшую сервисную мастерскую фирмы Bosch.

Регулярно проверяйте шнур питания на наличие видимых повреждений или признаков старения; используйте шнур только в безупречном состоянии.

Русский|303

Символы

Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом.

Символ Значение

Надевайте защитные рукавицы

Разрешенное действие

Символ Значение

Запрещенное действие

Принадлежности/запчасти

Применение по назначению

Садовый инструмент предназначен для скашивания травы на частных газонах.

Технические данные

Роботизированная газонокосилка	Единицы СИ	Indego Indego 800 Indego 1000 Connect			Indego 1100 Connect	Indego 1200 Connect	Indego 1300
Товарный No	3 600 ...	HA2 0... HA2 1..	... HA2 1..	... HA2 3..	... HA2 3..	... HA2 3..	... HA2 2..
Ширина скашивания	см	26	26	26	26	26	26
Высота скашивания	мм	20 – 60	20 – 60	20 – 60	20 – 60	20 – 60	20 – 60
Угол откоса (макс.)	^a	20	20	20	20	20	20
Размер рабочего участка (все участки)– максимальный– минимум– при полностью заряженной аккумуляторной батарее до*	m^2 m^2	100020	80020	100020	110020	120020	130020
	m^2	200	200	200	200	200	200
Вес	кг	11,1	11,1	11,1	11,1	11,1	11,1
Степень защиты		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1
Серийный номер см. заводскую табличку садового инструмента
Аккумулятор		литий-ионный	литий-ионный	литий-ионный	литий-ионный	литий-ионный	литий-ионный
Номинальное напряжение	B=	32,4	32,4	32,4	32,4	32,4	32,4
Емкость	A-ч	3,0	3,0	3,0	3,0	3,0	3,0
Число элементов аккумулятора		18 18 18 18 18 18
Средняя продолжительность работы до*		мин 50 50 50 50 50
Время зарядки аккумуляторной батареи (макс.)		мин 50 50 50 50 50

*в зависимости от высоты скашивания, условий роста травы и влажности
**в зависимости от типа инструмента
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.
Обращайте внимание на товарный номер на заводской табличке Вашего садового инструмента, Торговые названия отдельных садовых инструментов могут различаться.

Bosch Power Tools F 016 L81 115 | (7.10.14)

304 | Русский

Роботизированная газонокосилка	Единицы СИ	Indego	Indego 800	Indego 1000 Connect	Indego 1100 Connect	Indego 1200 Connect	Indego 1300
Оградительная проволока
Оградительная проволока – прилагающийся кабель	м	150/200**	150	200	200	250	300
– проложенная длина, мин.	м	20	20	20	20	20	20
– проложенная длина, макс.	м	450	450	450	450	450	450
Зарядная станция
Товарный No	F 016 ...	... L69 104	... L69 104	... L69 104	... L69 104	... L69 104	... L69 105
Входное напряжение	B 42 42 42 42 42 42
Потребление электроэнергии	Вт	1	5	0	150 150 150 150 150
Зарядный ток	A	2	,	0	2,0 2,0 2,0 2,0 2,0
Допустимый диапазон температуры при зарядке	°C	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45
Вес	кг	2,0	2,0	2,0	2,0	2,0	2,0
Степень защиты		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1
Блок питания
Товарный No
Швейцария	F 016 ...	... L69 117	... L69 117	... L69 117	... L69 117	... L69 117	... L69 117
Англия		... L69 118	... L69 118	... L69 118	... L69 118	... L69 118	... L69 118
Остальная часть Европы		... L69 116	... L69 116	... L69 116	... L69 116	... L69 116	... L69 116
Австралия		... L69 119	... L69 119	... L69 119	... L69 119	... L69 119	... L69 119
Входное напряжение (переменное напряжение)	В	220 - 240	220 - 240	220 - 240	220 - 240	220 - 240	220 - 240
Класс защиты		☐ /II	☐ /II	☐ /II	☐ /II	☐ /II	☐ /II
Частота	Гц	50/60	50/60	50/60	50/60	50/60	50/60
Выходное напряжение (постоянное напряжение)	B 42 42 42 42 42 42
Степень защиты		IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Вес	кг	2,0	2,0	2,0	2,0	2,0	2,0

*в зависимости от высоты скашивания, условий роста травы и влажности
“в зависимости от типа инструмента
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.
Обращайте внимание на товарный номер на заводской табличке Вашего садового инструмента. Торговые названия отдельных садовых инструментов могут различаться.

Русский|305

Данные по шуму и вибрации

Значения звуковой эмиссии определены в соответствии с FprEN 50636-2-107.

А-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления 64 дБ (А); уровень звуковой мощности 72 дБ (А). Погрешность K = 2,74 дБ.

Заявление о соответствии 1588

Мы заявляем под нашу единоличную ответственность, что описанный в разделе «Технические данные» продукт отвечает всем соответствующим положениям Директив 2006/42/EC, 1999/5/EC, 2000/14/EC, 2009/125/EC, 2011/65/EU, включая их изменения, а также следующим нормам: EN 60335-1:2012/FprEN 50636-2-107 (Безопасность продукции), EN 60950-1:2006+A2:2013/EN 60950-22:2006 (Безопасность продукции), EN 61558-1:2005+A1:2009/EN 61558-2-16:2009+A1:2013 (Безопасность сетевых приборов), EN 301 489-7 V1.3.1 (Электромагнитная совместимость и спектр радиочастот для систем сотовой радиосвязи GSM и DCS), EN 301 511 V9.0.2 (обязательные требования к GSM 900 и GSM 1800), EN 55014-1:2006+A2:2011 (Электромагнитная совместимость. Радиопомехи), EN 55014-2:1997+A2:2008 (Электромагнитная совместимость. Невосприимчивость). 2000/14/EC: гарантированный уровень звуковой мощности 75 дБ(А). Процедура оценки соответствия согласно приложению VI. Категория продукта: 32 Уполномоченный орган 2000/14/EC: SRL, Sudbury, England, Nr. 1088 Техническая документация (2006/42/EC, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England

Пояснение к рисункам (см. стр. 3-13)

Действие Рисунок Страница
Объем поставки/распаковка садового инструмента	14
Позиционирование зарядной станции 2 - 3 4 - 5
Прокладка оградительной проволоки через нижний щиток	45
Присоединение одного конца оградительной проволоки	55
Закрепление зарядной станции на почве 6 5
Прокладка оградительной проволоки	76
Удлинение оградительной проволоки	87
Огораживание дополнительной области при помощи оградительной проволоки	97
Прикрепление другого конца оградительной проволоки	108
Установка защитного кожуха на зарядную станцию	118
Подключение блока питания	129
Зарядная станция сигнализирует о включении сетевого напряжения	13	9
Установка прерывателя тока	149
Установка садового инструмента в зарядную станцию для зарядки	1510
Стартовый экран, см. текст в руководстве по эксплуатации	16	10
Поднятие и перенос садового инструмента	1711
Настройка высоты скашивания	1811
Эффективное скашивание с Logicut	1912
Очистка	A	13
Техобслуживание	B	13

Подготовка газона

Удалите с обрабатываемого участка камни, незакрепленные куски древесины, проволоку, находящиеся под напряжением кабели и прочие посторонние предметы.

Убедитесь в том, что обрабатываемый участок ровный и на нем нет существенных препятствий для садового инструмента, напр., углублений, канавок и крутых откосов с углом наклона более 20°.

Обрабатывайте основной участок газона обычной газонокосилкой на высоте макс. 40 мм, а участок над оградительной проволокой на высоте макс. 20 мм.

306 | Русский

Установка

Видеоролик о монтаже Indego можно посмотреть на www.bosch-indego.com или используйте нижеуказанный код QR.

Выберите место для зарядной станции; на ровной горизонтальной поверхности не под прямыми солнечными лучами.

Указание: Зарядная станция должна находиться на внешнем крае газона на оградительной проволоке. Ев нельзя располагать у сараг или домика с инструментами, окруженного со всех сторон газоном.

Убедитесь в том, что зарядная станция стоит возле обрабатываемого участка с ровной полосой землидлиной 2 м перед станцией и 1 м за ней. Важно, чтобы зарядные контакты показывали влево, если смотреть со стороны участка, на котором Вы собираетесь косить траву (см. р и с. 2).

Указание: Если зарядная станция стоит так, что зарядные контакты показывают в направлении участка, на котором Вы собираетесь косить траву, или вправо, Indego будет работать неправильно.

Протяните оградительную проволоку через переднее отверстие в нижнем щитке, ровно проложите ее по кабельному каналу и выведите через заднее отверстие. Закрепите оградительную проволоку с помощью колышка на одной линии с отверстием. Осторожно удалите изоляцию и подключите оградительную проволоку к правой соединительной клемме (красный цвет). (см. рис. 4 – 5)

Закрепите зарядную станцию с помощью 4 прилагаемых колышков на почве. (см. рис. 6)

Проложите оградительную проволоку против часовой стрелки, плотно прижимая ее к почве. Соблюдайте необходимое минимальное расстояние от краев газона, ступенек, стен, прудов и т. п. Пользуйтесь шаблоном для измерения расстояний. (см. рис. 7)

Указание: Оградительную проволоку необходимо прокладывать так, чтобы Indego никогда не отдалялась от нее более чем на 16 м.

Если газон граничит с дорожкой или территорией, находящейся на одном с ним уровне, Indego может выехать за край. В таких случаях оградительную проволоку можно прокладывать непосредственно по краю.

Указание: Оградительную

проволоку можно прокладывать в

земле не глубже чем на 5 см. Мы советуем огородить находящиеся на газоне фиксированные объекты. Это предотвратит изнашивание корпуса Indego из-за постоянных столкновений. Объекты ниже 6 см, напр.,

клумбы, необходимо огородить по часовой стрелке во избежание повреждения ножа. Проволока, ведущая к этим зонам и от них, должна касаться друг друга, но не должна перекрещиваться. (см. рис. 7)

Указание: Полосы шириной прибл. 20 см у фиксированных объектов и углов остаются не скошеными.

Закрепите оградительную проволоку с помощью первого колышка возле зарядной станции, натяните проволоку и установите последующие колышки на расстоянии ок. 50 см. (см. рис. 7)

Закончите этот круг и проложите оградительную проволоку к тыльной стороне зарядной станции таким образом, чтобы она была на одной линии с отверстием и колышком. Закрепите другой конец оградительную проволоки также с помощью кольшка. Убедитесь в том, что отверстие, оба конца проволоки и колышек образуют одну линию. Укоротите оградительную проволоку, осторожно зачистите изоляцию и подключите оградительную проволоку к левой соединительной клемме (черный цвет). (см. рис. 10)

Наденьте защитный кожух на зарядную станцию. (см. рис. 11)

Указание: Дополнительную оградительную проволоку можно подключить при помощи соединителя. (см. рис. 8) Оградительную проволоку можно удлинять максимум до 450 м.

Указание: Выдерживайте расстояние до оградительной проволоки при культивации или сгребании травы на газоне.

Установите блок питания в прохладном сухом месте. Подключите его к зарядной станции и вставьте штепсель в розетку, находящуюся внутри здания. (см. рис. 12)

Проверьте индикатор на зарядной станции (см. рис. 13):

- Индикатор светится непрерывным зеленым цветом, если блок питания дает выходное напряжение и в оградительной проволоке нет обрывов.

- Индикатор не светится при отсутствии выходного напряжения на блоке питания.

Установка еще одного сада (Indego 1300)

Indego 1300 можно использовать в трех разных садах.

Для дополнительного сада необходимы еще одна зарядная станция (F 016 800 384/F 016 800 438), оградительная проволока и колышки.

Для настройки дополнительного обрабатываемого участка выполните следующие инструкции.

Указание: При переноске Indego из одного сада в другой сначала нажмите кнопку «Символ Зарядной станции» чтобы газонокосилка вернулась на зарядную станцию. Затем газонокосилку можно поднять и перенести на следующую зарядную станцию.

Русский|307

Начальная настройка

Вставьте прерыватель тока в садовый инструмент и установите его на зарядную станцию для зарядки. (см. рис. 14 – 16)

Появляется стартовый экран со следующими символами:

1 Левые многофункциональные кнопки

② Степень заряженности аккумуляторной батареи

③ Название меню/подменю
4 Дисплей с диалогами
⑤ Время
6 Правые многофункциональные кнопки

Кнопки выполняют различные функции.

Соответствующее назначение кнопки зависит от вызванного меню и поясняется на дисплее.

С помощью кнопок возле стрелок (курсор) ▲ или ▼ можно перемещаться вверх или вниз по опциям меню. С помощью кнопок возле стрелок (курсор) ▶ или ◀ можно перемещаться в опциях меню вправо или влево.

После выбора и подтверждения опции дисплей отображает следующий диалог.

Установка

Сначала нажмите кнопку возле «Language choice» (выбор языка). Появляется диалог «Выбор языка» со следующим содержанием.

Выберите язык и подтвердите с помощью «Сохранить».

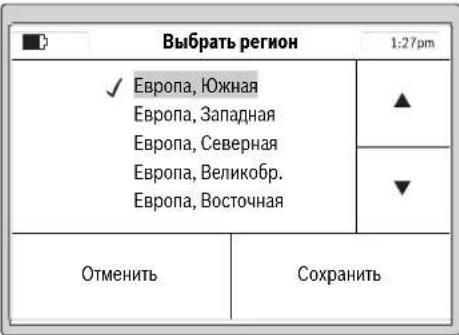

Выберите регион, в котором будет размещена Indego, и подтвердите его с помощью «Сохранить».

Эта информация используется для оптимизации работы электронного компаса роботизированной газонокосилки.

Нажмите «Продолжить», чтобы ввести свой личный PIN- код.

Выберите позицию ввода с помощью курсора вправо/влево, настройте цифры с помощью курсора вверх/вниз и подтвердите ввод с помощью «Ввод» или выберите «Назад», чтобы вернуться к предыдущему диалогу «PIN-код».

308 | Русский

PIN CODE

Введите свой PIN-код здесь.

Указание: Прячьте PIN-код от посторонних лиц. В случае утери Вашего личного PIN-кода Вы должны будете принести Indego вместе с зарядной станцией в сервисный центр Bosch для разблокировки. Обратитесь в магазин или в службу сервиса Bosch (см. «Сервис и консультирование на предмет использования продукции»).

Настройте время «чч:мм», дату «дд/мм/гг» и формат времени «Формат: 12 ч». Выберите для этого позицию ввода с помощью курсора вправо/влево, настройте цифры с помощью курсора вверх/вниз и подтвердите ввод с помощью «Сохранить» или выберите «Назад», чтобы вернуться к предыдущему диалогу «PIN-код».

Выберите «Двигаться по периметру», чтобы выполнить измерение участка газона.

(Выберите «Назад», чтобы вернуться к экрану «Дата и время».)

Указание: Если в этот момент индикатор на зарядной станции мигает, то оградительная проволока имеет обрыв, слишком большую (более 450 м) или слишком короткую (менее 20 м) длину.

В нижеуказанном диалоге отображается первый объезд оградительной проволоки:

Когда садовый инструмент первый раз объезжает оградительную проволоку, ножи не вращаются.

Указание: При картировании Indego следует по оградительной проволоке по краю газона. В местах, где проволока уходит на расстоянии 1 см в направлении препятствия или от него, проволока не распознается и Indego следует далее по внешнему ограждению. (см. р и с. 7)

Измерение завершено, если садовый инструмент достиг тыльной стороны зарядной станции.

Русский|309

Нажмите «Препятствие», если садовый инструмент не достиг тыльной стороны зарядной станции. Соблюдайте информацию на дисплее, чтобы завершить настройку. Нажмите «Зарядная станция», если садовый инструмен достиг тыльной стороны зарядной станции.

Indego 1300

На дисплее имеется опция, позволяющая назвать сад одним из предустановленных, содержащихся в памяти имен. Для картирования следующего сада необходимо поставить Indego в находящуюся там зарядную станцию. После этого Indego готова распознать этот новый сад, как только будет нажата кнопка «Карт».

После успешной настройки Вы можете нажать «Косить», чтобы немедленно начать косить траву, или составить временной график в «Меню > Изменение графика». Дальнейшую информацию о поведении садового инструмента при скашивании травы Вы найдете в разделе «Скашивание».

Ввод графика скашивания

Сконфигурируйте график скашивания и настройки в соответствии с личными потребностями.

Ниже подано приблизительное время полного скашивания сада. Пожалуйста, учтите, что это время варьируется в зависимости от состояния газона и от количества объектов на газоне.

200 M^2	2 ч
500 M^2	6 ч
800 M^2	9 ч
1000 M^2	12 ч
1300 M^2	16 ч

Все пункты меню представлены в разделе «Таблица программ».

«Временной график» поясняется подробно. Другие пункты меню понятны сами по себе.

Временной график

В «Меню > Изменение графика» можно вызвать 5 временных графиков.

«РУЧНОЙ РЕЖИМ» следует использовать в том случае, если садовый инструмент должен работать только в актуальное время.

Каждый «ГРАФИК» можно составить в соответствии с Вашими требованиями.

Пример:

Выбор графика работы			1:27pm
Инф.	РУЧНОЙ РЕЖИМ✓ ГРАФИК 1ГРАФИК 2ГРАФИК 3ГРАФИК 4ГРАФИК 5		▲
Измен			▼
Назад		В

Выберите «ГРАФИК» с помощью курсора вверх/вниз, напр., «ГРАФИК 1», и нажмите «Измен».

Обр. время кошения 1:27pm
	00 04 08 12 16 20
	П
	В
	С
	Ч
	21:00

Выберите соответствующий день скашивания травы с помощью курсора вверх/вниз, напр., «П». Выберите время начала скашивания с помощью курсора вправо/влево.

bl

6

310 | Русский

Подтвердите время начала скашивания с помощью кнопки справа внизу. Выберите время окончания скашивания с помощью курсора вправо/влево. Подтвердите время окончания скашивания с помощью кнопки справа внизу.

Садовый инструмент работает в одном временном окне до тех пор, пока не возникнет потребность в подзарядке аккумуляторной батареи. Если площадь газона будет скошена до истечения временного окна, садовый инструмент возвращается к зарядной станции.

Запрограммированные временные окна отображаются в обзорном плане.

Настройте все дополнительно необходимые дни скашивания и подтвердите Ваш личный «ГРАФИК 1» с помощью кнопки слева внизу.

Чтобы удалить временное окно, переместите курсор к временному окну и удалите его при помощи кнопки справа внизу.

Возле сохраненного временного графика появляется галочка √.

Садовый инструмент начнет косить траву, как только наступит день и начало времени скашивания, заданные во временном окне 1.

Указание: Задавайте различный временной график с учетом сезонных различий в росте травы весной, летом и осенью. Наблюдайте за ростом травы и по необходимости приводите временной график в соответствие.

Скашивание

▶ Не разрешайте детям кататься на садовом инструменте.
▶ Перед поднятием садового инструмента за ручку для переноса нажмите ручную кнопку Стоп.

Высота скашивания: Высоту скашивания можно настроить в пределах от 20 мм до 60 мм (см. рис. 18). Имеется 10 различных настроек (прибл. 20 мм, 24 мм, 29 мм, 33 мм, 38 мм, 42 мм, 47 мм, 51 мм, 56 мм и 60 мм).

Указание: Система ножей Indego предназначена для скашивания короткой травы (3 – 5 мм). Скошенная трава может оставаться на земле в качестве мульчи для удобрения газона.

Составляйте временной график с частыми повторениями. Благодаря этому Вы достигнете хороших результатов скашивания, зарядки аккумуляторной батареи хватит на дольше и у Вас на газоне не будет разбросанной травы.

После начала скашивания:

• садовый инструмент работает в режиме «РУЧНОЙ РЕЖИМ» до тех пор, пока он не выкосит площадь газона и пока Вы не нажмете кнопку Стоп. Скашивание прерывается только для зарядки аккумулятора.
• садовый инструмент работает непрерывно в программируемом режиме «График» в пределах заданного во временном окне временного интервала. Он прерывает скашивание только для зарядки. Чтобы прервать процесс скашивания до истечения заданного во временном окне времени, нажмите ручную кнопку Стоп. Если площадь газона будет скошена до истечения заданного во временном окне времени, садовый инструмент возвращается к зарядной станции.

Indego 1300

Indego 1300 распознает смену зарядной станции и загружает правильную карту сада, если сад уже картирован. Если выбран временной график, то Indego 1300 начинает скашивание в установленное время.

Эффективное скашивание с Logicut

Эффективность скашивания Indego

ы (см. рис. 19) 6 рать Для эффективного скашивания Indego изучает форму поверхности, на которой она работает. Процедура обучения осуществляется во время первых двух рабочих циклов. Далее подается описание того, как Indego изучает форму газона.

Русский|311

Принцип работы

Для эффективного скашивания Indego картирует внешнюю линию газона и положение находящихся в пределах газона объектов (деревья, клумбы, пруды и т. д.), которые при монтаже были огорожены градительной проволокой. Таким образом Indego может рассчитать, где находится трава для скашивания, где трава уже скошена, а также путь к зарядной станции и от нее. Эти расчеты позволяют Indego значительно более эффективно выполнять работу.

Картирование рабочего участка (см. рис. 19)

После настройки Indego в первый раз картирует внешнюю форму сада. Это происходит во время объезда оградительной проволоки, протянутой по краю газона. Во время объезда Indego измеряет расстояния, генерирует карту и сохраняет ее в своей памяти.

Указание: Indego не следует по проволоке к внутренним ограждениям.

Изучение положения огороженных проволокой объектов в саду (см. рис. 19)

Как только Indego завершит картирование участка для скашивания, она может начать скашивание. После нажатия на кнопку «Косить» Indego выезжает с зарядной станции и начинает косить траву параллельными полосами. Длина параллельных полос ограничена прибл. 10 м, чтобы обеспечить максимально точное соблюдение полосы газонокосилкой. Частичный участок обрабатывается параллельными полосами, если только газонокосилка не обнаружит объект, огороженный оградительной проволокой.

При обнаружении такого объекта Indego следует по оградительной проволоке вокруг объекта для распознавания его формы. Для подтверждения положения объекта Indego едет к краю газона до оградительной проволоки и запоминает местоположение на карте сада. Затем Indego продолжает скашивание. Процесс повторяется, если во время скашивания Indego встречает новые объекты. Окончив работу, Indego возвращается на зарядную станцию.

Указание: Эта процедура повторяется при втором скашивании. Таким образом проверяется, все ли объекты найдены в саду и все ли местоположения на карте сада надежно запротоколированы.

Если других объектов в саду не обнаружено, Indego продолжает скашивание в нормальном режиме.

Если после запуска в эксплуатацию необходимо огородить дополнительную площадь внутри сада (напр., клумбу), можно добавить дополнительную оградельную проволоку при помощи кабельного соединителя. (см. рис. 9)

Режим скашивания (см. рис. 19)

Как только Indego изучит положение объектов в саду, она эффективно косит газон параллельными полосами.

Резание с удвоенной скоростью

Если во время скашивания Indego встречает высокую или толстую траву, газонокосилка автоматически удваивает обороты системы резания и снижает скорость передвижения, пока это место не будет скошено.

Скашивание по краю

В этом режиме Indego косит вдоль оградительной проволоки. Частоту можно настраивать. В базовых настройках такое скашивание установлено на каждый четвертый раз.

Нахлест полос скашивания

Indego косит газон параллельными линиями длиной до 10 м. Расстояние между линиями предоставлено на 20 см, но при высокой траве оно автоматически уменьшается. После скашивания травы работа продолжается с установленным расстоянием между полосами. Пользователь может изменить эту настройку при помощи меню.

Кнопки на зарядной станции (Indego 1300)

Зарядная станция Indego 1300 имеет дополнительные кнопки для управления Indego.

Символ зарядной станции – При нажатии на эту кнопку Indego возвращается на зарядную станцию.

Символ Стоп – При нажатии на эту кнопку Indego останавливается.

Если Indego остановлена, для продолжения работы необходимо ввести PIN-код.

Датчики

Садовый инструмент оснащен нижеуказанными датчиками:

• Датчик подъема активируется и отключает привод и ножи при поднятии садового инструмента.
• Датчик опрокидывания распознает переворачивание садового инструмента нижней стороной кверху и отключает привод и ножи.
• Датчик блокировки распознает прикосновение к препятствию в пределах ширины колеи садового инструмента и инициирует смену направления.
• Датчик наклона активируется, если садовый инструмент достигает угла 45.

Если один из датчиков активируется, напр., датчик подъема, на дисплее появляется сообщение: «Садовый инструмент приподнят. Введите PIN-код, чтобы продолжить скашивание». Если на протяжении 10 минут не будет вводиться никаких данных, дисплей переходит в состояние покоя. Чтобы снова активировать дисплей, нажмите любую кнопку.

Если садовый инструмент находится в состоянии покоя, нажмите любую кнопку, чтобы вызвать экран для ввода PIN, и введите PIN-код.

312 | Русский

Зарядка аккумулятора

Аккумуляторная батарея оснащена датчиком контроля температуры, допускающим зарядку только в температурном диапазоне от 5 °C до 45 °C.

Литиево-ионная аккумуляторная батарея поставляется частично заряженной. Чтобы достичь полной емкости аккумуляторной батареи, перед первым использованием садовый инструмент необходимо полностью зарядить в зарядной станции.

Литий-ионный аккумулятор может быть заряжен в любое время без сокращения срока службы. Прекращение процесса зарядки не наносит вреда аккумулятору.

При садящейся или разряженной аккумуляторной батарее садовый инструмент выключается благодаря схеме защиты: Ножи больше не двигаются.

Таблица программ

В нижеуказанных таблицах поясняются различные пункты меню.

Настройки Пояснение
Настройки скашивания	Скашивание по краю	Никогда	Садовый инструмент никогда не скашивает траву по краю.
		Каждый четвертый раз	Садовый инструмент скашивает траву по краю каждые 4 раза.
		Через раз	Садовый инструмент скашивает траву по краю каждые 2 раза.
		Всегда	Indego косит край при каждом скашивании.Указание: Indego всегда косит край в указанных в календаре временных интервалах или при нажатии кнопки «Косить».
	Нахлест полос скаш.		Расстояние между линиями предоставлено на 20 см, но при высокой траве оно автоматически уменьшается. Пользователь может изменить эту настройку при помощи меню.
	Идентификатор сигнала		Переход на другой канал частоты при помехах сигнала.
	Удалить сад		Сохраненная в роботизированной газонокосилке карта сада удаляется.Указание: Машина должна стоять на зарядной станции.
	Управление садом ^1)	Удалить сад	Сохраненная в роботизированной газонокосилке карта текущего сада удаляется.
		Переименовать сад	Сохраненную карту текущего сада можно переименовать.
		Список сада	Отображается список идентификаторов сигнала сохраненных карт.
Защитные опции	Изменить PIN-код		Для реактивации инструмента после срабатывания функций автоблокировки и защитного отключения необходимо ввести PIN-код.Для изменения PIN-кода необходимо сначала ввести старый PIN-код.
	Автоблокировка	Вкл.	Кнопки автоматически блокируются, если в течение 10 минут не будет нажата ни одна из кнопок.Эту настройку рекомендуется выполнять из соображений техники безопасности и для защиты от кражи.
		Выкл.	Кнопки постоянно готовы к вводу данных.
Выбор языка ^1) Indego 1300			Изменение языка отображения сообщений на дисплее.

F016 L81 115 | (7.10.14) Bosch Power Tools

Русский|313

Настройки Пояснение
Системные опции	Настройка громкости кнопок		Изменение громкости звукового сигнала кнопок.
	Настройка дисплея	Яркость дисплея	Усиление или уменьшение яркости дисплея.
	Инф.		Информация о версии программного обеспечения, серийном номере и последнем сервисном обслуживании.
	Заводские настройки		Сброс садового инструмента на заводские настройки стирает все личные настройки.При сбросе на заводские настройки необходимо выполнить повторное картирование сада.
Выбрать регион			Локализация для электронного компаса
Настройка времени и даты			Ввод времени и даты.

Indego 1300

Выбор графика работы		Пояснение
РУЧНОЙ РЕЖИМ	Информация	Вспомогательная информация по применению РУЧНОГО РЕЖИМА.
	Выбрать	Выберите эту функцию, если Вы не используете временной график.
ГРАФИК 1 – 5	Измен	Программирование до 5 автоматических временных графиков с помощью настройки индивидуальных дней скашивания и временных окон.
	Выбрать	Активация одного из 5 индивидуальных временных графиков.

Информация о временном графике	Пояснение
Информация о временном графике	Обзор запрограммированных дней скашивания.
	Назад	Назад к главному меню.
	Выбор графика работы	Вызов подменю «Выбор графика работы».

Блокировка кнопок	Пояснение
Блокировка кнопок	Кнопки немедленно блокируются, независимо от функции автоблокировки.
Разблок. кнопок	Для разблокировки кнопок необходимо ввести PIN-код.

314 | Русский

Поиск неисправностей

Техподдержка в Интернете

http://www.bosch-indego.com

Проблема Возможная причина Устранение

Садовыйинструмент неработает	Возможно, агрегат забился	Проверьте нижнюю часть садового инструмента ипри необходимости устраните причину (обязательноодевайте садовые рукавицы)
	Аккумулятор заряжен не полностью	Установите садовый инструмент в зарядную станциюдля зарядки
	Трава слишком высокая	Установите большую высоту скашивания
	Аккумулятор холодный/горячий	Дайте аккумулятору нагреться/остыть
	Прерыватель тока вставленнеправильно/не до конца	Установите его правильно
Двигательвключается и сноваостанавливается	Аккумулятор заряжен не полностью	Установите садовый инструмент в зарядную станциюдля зарядки
	Прерыватель тока вставленнеправильно/не до конца	Установите его правильно
	Аккумулятор холодный/горячий	Дайте аккумулятору нагреться/остытьУстановите большую высоту скашивания
Садовыйинструментработает сперебоями	Возможно, внутренняя ошибка	Обратитесь в авторизированную сервиснуюмастерскую Bosch
Садовыйинструментскашиваетнеравномерно	Высота скашивания слишком мала	Установите большую высоту скашивания
	Затупился нож	Замените нож
	Возможно, агрегат забился	Проверьте нижнюю часть садового инструмента ипри необходимости устраните причину (обязательноодевайте садовые рукавицы)
Газон осталсянескошенным внекоторых местах	Временное окно слишком короткое дляразмера газона	Увеличьте временное окно
	Время работы аккумуляторной батареи	Обратитесь в авторизированную сервиснуюмастерскую Bosch
	Расстояние между препятствиями внутриоградительной проволоки меньше 1 м	Увеличьте расстояние между оградительнымипроволокамиУказание: Препятствия высотой более 6 см не нужноограждать проволокой
	Неровный газон	В меню Настройки скашивания увеличьте/уменьшитенахлест скашиваемых полос
Чрезмернаявибрация/шум	Ослабились гайка ножа/винт ножа	Затяните гайку ножа/винт ножа
	Нож поврежден	Замените нож

F 016 L81 115 | (7.10.14) Bosch Power Tools

Русский|315

Проблема Возможная причина Устранение
Зарядка невозможна	Коррозия зарядных контактов	Очистите зарядные контакты
	Возможно, внутренняя ошибка	Обратитесь в авторизированную сервисную мастерскую Bosch
Садовый инструмент не может заехать на зарядную станцию	Оградительная проволока неправильно проложена	Проверьте оградительную проволоку и выровняйте
	Оградительная проволока рядом с источником помех	Обеспечьте достаточное расстояние между оградительной проволокой и источником помех (прибл. 1 м)
Мигаетсветодиод на зарядной станции	Есть обрыв в оградительной проволоке, оградительная проволока имеет слишком большую или слишком короткую длину	Убедитесь, что оградительная проволока не имеет обрывов и ее длина составляет от 20 до 450 м. После этого отключите и снова включите источник питания.
Не светится индикатор на зарядной станции	Не (неправильно) вставлена штепсельная вилка блока питания	Правильно вставить вилку в штепсельную розетку
	Возможно, повреждение розетки или шнура питания	Проверка сетевого напряжения должна осуществляться авторизованным электриком
	Повреждение блока питания или зарядной станции	Отдайте блок питания или зарядную станцию на проверку в сервисную мастерскую Bosch

Сервис и консультирование на предмет использования продукции

При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента.

Если необходимо отправить роботизированную газонокосилку в сервисный центр Bosch, всегда отправляйте вместе с ней также и зарядную станцию.

Дополнительно необходимо указать версию программного обеспечения Вашего садового инструмента (см. «Меню > Настройки > Системные настройки > Информация»).

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация: ООО «Роберт Бош»

Ул. Академика Королева 13 стр. 5

129515 Москва

Россия

Тел.: [phone] (звонок по России бесплатный)

E-Mail: [e-mail]

Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете получить:

- на официальном сайте www.bosch-pt.ru

- либо по телефону справочно - сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

г. Алматы

Казахстан

050050

пр. Райымбека 169/1

уг. ул. Коммунальная

Тел.: [phone]

Официальный сайт: www.bosch.kz; www.bosch-pt.kz

316 | Русский

Транспортировка

На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм.

При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам.

Утилизация

Не выбрасывайте садовые инструменты, зарядные устройства и аккумуляторные батареи/батарейки в бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской директивой 2012/19/EU отслужившие электрические и электронные приборы и в соответствии с европейской директивой 2006/66/EC поврежденные либо отработанные

аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию.

• Интегрированные аккумуляторы разрешается извлекать только для утилизации. Вскрытие корпуса чревато разрушением садового инструмента.
• Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только силами сотрудников сервисной мастерской.

Аккумуляторы, батареи:

Литиево-ионный:

Пожалуйста, соблюдайте указания раздела «Транспортировка».

Возможны изменения.

Українська | 317

Українська

200 m^2	2 год.
500 m^2	6 год.
800 m^2	9 год.
1000 m^2	12 год.
1300 m^2	16 год.

Акумулятори/батарейки:

EN 61558-2-16:2009+A1:2013 (Безопасност на

Дейност Фигура Страница

Проверете индикатора на зарядната станция (вижте фигура 13):

Избор на график			1:27pm
Инфо	РЬЧНО✓ГРАФИК 1ГРАФИК 2ГРАФИК 3ГРАФИК 4ГРАФИК 5		▲
Редакт.			▼
Назад		И

Изберете «ГРАФИК» с бутоните нагоре/надолу, напр. «ГРАФИК 1» и натиснете «Редакт».

Редакт. на слотове 1:27pm
	00 04 08 12 16 20
	П
	В
	С
	Ч
	21:00

Избор на график			1:27pm
Инфо	РЬЧНО✓ ГРАФИК 1ГРАФИК 2ГРАФИК 3ГРАФИК 4ГРАФИК 5		▲
Редакт.			▼
Назад		И

Режим косене (вижте фигура 19)
