Produkto tipas	Robotinė vejapjovė
Prekės ženklas	Bosch
Modelis	Indego 800
Maksimalus pjovimo plotas	800 m²
Akumuliatoriaus tipas	Ličio jonų
Darbinis laikas	~60 minučių
Įkrovimo laikas	~75 minučių
Mulčiavimo funkcija	Taip
Automatinis grįžimas į bazę	Taip
Valdymas per programėlę	Taip (Bosch EasyControl)
Saugos jutikliai	Susidūrimo jutiklis, pakėlimo jutiklis
Triukšmo lygis	~65 dB
Apsauga nuo lietaus	IPX5
Navigacijos sistema	Logicut
Kraštų pjovimas	Automatinis
Maksimalus nuolydis	35%
Pjovimo aukščio reguliavimas	20–60 mm
Peilių skaičius	3
Svoris	~10,5 kg
Matmenys (I×P×A)	63 × 44 × 27 cm
Spalva	Raudona su juoda
Bazinė stotelė komplekte	Taip
Korpuso medžiaga	Plastikas

Dažnai užduodami klausimai - Indego 800 BOSCH

Kaip nustatyti Indego 800 pirmajam naudojimui?

Pirmajam naudojimui pastatykite bazinę stotelę ant lygaus paviršiaus, prijunkite prie elektros tinklo, ištieskite ribinį laidą perimetro linija. Tada įjunkite vejapjovę ir sekite instrukcijas programėlėje Bosch EasyControl kalibravimui ir grafiko nustatymui.

Kaip prijungti vejapjovę prie Wi-Fi?

Atsisiųskite programėlę Bosch EasyControl, sukurkite paskyrą. Paspauskite jungimo mygtuką ant vejapjovės ir sekite programėlės nurodymus, kad prisijungtumėte prie namų Wi-Fi tinklo (tik 2.4 GHz).

Ką daryti, jei vejapjovė negrįžta į bazę?

Patikrinkite, ar bazinė stotelė prijungta prie tinklo ir ar dega indikatorius. Įsitikinkite, kad kelias į bazę yra laisvas, o ribinis laidas nepažeistas. Atlikite vejapjovės atstatymą ir bandykite dar kartą. Taip pat patikrinkite akumuliatorių – galbūt jis išsikrovęs.

Kaip valyti ir prižiūrėti peilius?

Prieš valymą išjunkite vejapjovę ir išimkite akumuliatorių. Peilius galima nuimti ir nuplauti vandeniu, vengiant patekti ant variklio. Reguliariai tikrinkite aštrumą – jei reikia, pakeiskite peilius originaliais Bosch.

Kaip atnaujinti programinę įrangą?

Įsitikinkite, kad vejapjovė prijungta prie Wi-Fi. Programėlėje Bosch EasyControl eikite į nustatymus ir pasirinkite „Programinės įrangos atnaujinimas“. Jei atnaujinimas prieinamas, sekite ekrano instrukcijas. Neatjunkite maitinimo atnaujinimo metu.

Kokios saugumo priemonės naudojant Indego 800?

Nenaudokite vejapjovės lietuje ar ant šlapios žolės. Įsitikinkite, kad vaikai ir augintiniai yra saugiu atstumu. Vejapjovė turi pakėlimo ir susidūrimo jutiklius – suveikus, peiliai sustoja. Laikykite prietaisą atokiau nuo šilumos šaltinių.

Kaip pakeisti akumuliatorių?

Išjunkite vejapjovę ir apverskite. Atsukite akumuliatoriaus skyriaus varžtus, išimkite seną akumuliatorių. Įdėkite naują originalų Bosch ličio jonų akumuliatorių ir priveržkite varžtus. Seną akumuliatorių utilizuokite pagal vietines taisykles.

Kaip nustatyti pjovimo grafiką?

Atidarykite programėlę Bosch EasyControl, pasirinkite savo vejapjovę, eikite į skyrių „Grafikas“. Nustatykite savaitės dienas ir pjovimo pradžios laiką. Vejapjovė automatiškai išvažiuos ir grįš į bazę. Galima nustatyti iki 3 laiko intervalų per dieną.

Kaip pašalinti klaidą "No loop signal"?

Ši klaida reiškia, kad vejapjovė nemato ribinio laido signalo. Patikrinkite laido prijungimą prie bazinės stotelės, įsitikinkite, kad laidas nepertrūkęs ir neįtrumpintas. Atlikite signalo testą per programėlę. Jei reikia, perklokite laidą.

Kur rasti atsargines dalis Indego 800?

Originalias atsargines dalis (peilius, akumuliatorius, filtrus) galima įsigyti per oficialią Bosch svetainę arba pas įgaliotus atstovus. Taip pat prieinami remonto rinkiniai – naudokite tik suderinamas dalis, kad nepažeistumėte garantijos.

NAUDOJIMO INSTRUKCIJA Indego 800 BOSCH

Lietuviškai.... Puslapis 450

100 m F 016 800 373

20x F016800318

100x F016800374

4x F016800432

4x F016800322

3x F016800321

Dėkojame, kad įsigijote „Indego“ vejapjove-robotą.

Prieš instaliuojant „Indego“ prašome perskaityti žemiau pateiktas saugos nuorodas.

Saugos nuorodos

Dèmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus.

Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis.

Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų. Įsitikinkite, kad sodo priežiūros prietaisas neužblokuos ir neužtvers išėjimų.

Įspėjimas: Prieš pradėdami sodo priežiūros prietaisą eksploatuoti, perskaitykite jo naudojimo instrukciją.

Jspėjimas: Prieš atlikdami darbus su sodo priežiūros prietaisu ar jį pakeldami, išjunkite prietaiso išjungiklj.

Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus.

Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nestos veikti. Išjungus riežiūros įrankio variklj, peiliai į laiką sukasi ir gali sužeisti.

Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės.

Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo.

Sodo priežiūros prietaisu nesivažinėkite.

Kroviklis yra su apsauginiu transformatoriumi.

Vejapjovės roboto neplaukite aukšto slėgio plovimo jrenginiu ar sodo reikmėms skirta vandens žarna.

Lietuviškai | 451

Naudojimas

▶ Prieš pradėdami bet kokius sodo priežiūros prietaiso darbus (pvz., techninę priežiūrą, įrankių keitimą ir kt.), taip pat prieš transportuodami ir pastatydami sandėliuoti, ištraukite išjungimo raktelį.
▶ Sodo priežiūros prietaisu niekada neleiskite naudotis vaikams arba su šiais reikalavimais nesusipažinusiems asmenims. Nacionalinėse taisyklėse gali būti numatyti naudotojų amžiaus apribojimai.
▶ Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (jskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų.
- Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. - Jei veikiant sodo priežiūros prietaisui iškyla koks nors pavojus, nedelsdami paspauskite raudoną išjungimo mygtuką.
▶Užtikrinkite, kad būty tinkamai instaliuotas laidas riboms žymėti, kaip nurodyta naudojimo instrukcijoje.

▶ Patikrinkite laidą riboms žymėti. Neturi būti laisvų laido kilpų, o per visą ilgį jis turi būti įtemptas ir kuoleliais pritvirtintas prie žemės.
▶ Reguliariai tikrinkite sritj, kurioje naudojamas sodo priežiūros prietaisas, ir pašalinkite akmenis, pagalius, vielas ir kitokius pašalinius daiktus.
▶ Prietaiso judėjimo zonoje ant žemės neturi būti elektros laidų su įtampa.
▶ Reguliariai tikrinkite sodo priežiūros prietaisą ir jsitikinkite, kad peiliai, peilių varžtai ir pjovimo mechanizmas nesusidėvėje ir nepažeisti. Kad išvengtumėte disbalanso, kartu keiskite visą peilių ir peilių varžtų mazgą.
▶ Niekada nenaudokite sodo priežiūros prietaiso su pažeistais apsauginiais gaubtais ir be apsauginiu įtaisų.
▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
▶ Nepalikite veikiančio sodo priežiūros prietaiso be priežiūros, jei žinote, kad netoli yra naminių gyvūnų, vaikų ar kitų asmenų.
▶ljunkite sodo priežiūros prietaisą kaip nurodyta eksploatavimo instrukcijoje ir išlaikykite saugų atstumą iki besisukančių dalių.
▶ Nenaudokite sodo priežiūros prietaiso veikiant vejos laistymo sistemai. Jveskite laiko planą, kad užtikrintumėte, jog abi sistemos neveiks vienu metu.

452 | Lietuviškai

▶ Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją.

Ištraukite išjungimo raktelj:

– prieš šalindami jstrigusias kliūtis,
- kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate,
- jei sodo priežiūros prietaisas nejprastai vibruoja (sodo priežiūros prietaisą sustabdykite ir nedelsdami patikrinkite),
- atsitrenkus j kitą objektą. Patikrinkite, ar sodo priežiūros prietaisas nepažeistas; dėl jo remonto kreipkitės j Bosch klientų aptarnavimo tarnybą.

Techninė priežiūra

Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštínėmis.
▶ Prieš pradėdami bet kokius sodo priežiūros prietaiso remonto ar priežiūros darbus, ištraukite išjungimo raktelį.
▶ Prieš pradėdami bet kokius įkrovimo stotelės, taip pat maitinimo bloko priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuka.

Sodo priežiūros prietaisą iš išorės kruopščiai nuvalykite švelniu šepetėliu ir šluoste. Nenaudokite vandens, tirpiklių ar poliravimo priemonių.

Nuvalykite žolės likučius ir nešvarumus, ypač nuo ventiliacinių angų.

Reguliariai valykite peilių sritį. Tuo tikslu apverskite sodo priežiūros prietaisą apatine puse aukštyn. Tvirtai prikibusius žolės likučius valykite kietu šepečiu arba grandikliu. (žr. pav. A) Peilius galima apsukti. (žr. pav. B)

▶ Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būty užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti.
▶ Sodo priežiūros prietaisą reguliariai tikrinkite ir dėl jūsų pačių saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Atkreipkite dėmesį, kad būtų naudojamos tik originalios Bosch atsarginės dalys.
▶Jei reikia, kartu pakeiskite visus peilius ir varžtus.

Sandėliavimas žiemą ir transportavimas

▶ Prieš pastatydami sodo priežiūros prietaisą i sandėlj, ištraukite išjungimo raktelį.
„Indego“ yra paruoštas naudoti nuo 5 °C iki 45 °C temperatūroje. „Indego“ ir jkrovimo stotelę žiemos sezono metu, kai temperatūra ilgam nukrenta žemiau 5 °C, laikykite vaikams nepasiekiamoje, saugioje ir sausoje vietoje.

Ant sodo priežiūros įrankio ir įkrovimo stotelės nedėkite jokių daiktų. Jei „Indego“ gabenamas dideliu atstumu, geriausia naudoti originalią pakuotę.

Lietuviškai | 453

SD kortelè

Vejapjovės roboto sąsaja SD kortelei skirta tik programinės įrangos diagnostikai, kurią turi atlikti Bosch klientų aptarnavimo skyriaus specialistai.

Akumuliatoriaus keliamas pavojus

▶ Ikrauti leidžiama tik Bosch aprobuotoje jkrovimo stotelėje.
„Indego“ veikia nuo 5 °C iki 45 °C temperatūroje. Jei akumuliatoriaus temperatūra yra už šio diapazono ribų, „Indego“ apie tai praneša savo ekrane ir lieka įkrovimo stotelėje arba, jei jis veikia – grjžta įjkrovimo stotelę.
▶ Jei iš akumuliatoriaus pradėtų tekėti skystis, nors to neturėtų atsitikti, stenkitės sodo priežiūros prietaiso neliesti. Nepavykus išvengti kontakto su skysčiu, kreipkitės į gydytoją.
▶Jei akumuliatorius pažeistas, gali ištekėti skysčio ir jo gali patekti ant šalia esančių dalių. Patikrinkite dalis, ant kurių pateko skysčio, ir susisiekite su Bosch klientų aptarnavimo skyriumi.
▶ Neatidarykite sodo priežiūros prietaiso ir viduje esančio akumuliatoriaus. Iškyla trumpojo jungimo bei elektros smūgio pavojus.
►Saugokite sodo priežiūros prietaisą nuo ugnies. Iškyla sprogimo pavojus.
▶ Pažeidus sodo priežiūros prietaisą ar netinkamai jį naudojant, iš akumuliatoriaus gali prasiskverbti kenksmingų garų. Ileiskite šviežio oro ir, jei nukentėjote, kreipkitės i

gydytoja. Garai gali sudirginti kvėpavimo takus.

▶ Sodo priežiūros prietaisą laikykite nuo – 20 °C ik 50 °C temperatūroje. Pvz., vasarą nepalikite sodo priežiūros prietaiso automobilyje.

Saugos nuorodos naudojantiems kroviklj ir maitinimo bloka

▶ I krauti leidžiama tik naudojant Bosch ikrovimo stotelę. Priešingu atveju iškyla sprogimo ir gaisro pavojus.

▶ Reguliariai tikrinkite jkrovimo stotelę, maitinimo bloką, laidą ir kištuką. Jei pastebite pažeidimų, jkrovimo stotelės ir maitinimo bloko nenaudokite. Neardykite jkrovimo stotelės ir maitinimo bloko patys, dėl jų remonto kreipkitės tik į kvalifikuotą specialistą. Remontuojant prietaisus turi būti naudojamos tik originalios atsarginės dalys.

Pažeista ikrovimo stotelė, maitinimo blokas, laidas ar kištukas padidina elektros smūgio pavojų.

▶ Nenaudokite jkrovimo stotelės ir maitinimo bloko, padėję juos ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ir degioje aplinkoje. Kadangi jkrovimo stotelė ir maitinimo blokas jkrovimo metu jšyla, iškyla gaisro pavojus.

▶ Prižiūrėkite vaikus. Taip užtikrinsite, kad vaikai nežaistų su jkrovimo stotele, maitinimo bloku ir sodo priežiūros prietaisu.

454 | Lietuviškai

▶ Vaikams ir asmenims dėl fizinių, juslinių ir intelektinių negebėjimų, dėl trūkstamos patirties ar trūkstamų žinių nesugebantiems įkrovimo stotelės ir maitinimo bloko valdyti saugiai, šią įkrovimo stotelę ir maitinimo bloką leidžiama naudoti tik atsakingo asmens prižiūrimiems ar vadovaujamiems. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus.
▶ Maitinimo šaltinio jtampa turi sutapti su duomenimis, nurodytais ant maitinimo bloko.
▶ Idealu, jei maitinimo blokas prijungiamas prie kištukinio lizdo, apsaugoto „FI“ tipo nuotėkio srovės apsauginiu išjungikliu (RCD), kurio nuotėkio srovė maks. 30 mA. Reguliariai tikrinkite „FI“ tipo nuotėkio srovės apsauginio išjungiklio (RCD) veikimą.
▶ Reguliariai reikia tikrinti, ar néra jungiamojo laido pažeidimo požymių; ji leidžiama naudoti tik nepriekaištingos būklės.
▶ Jei reikia pakeisti maitinimo laidą, kad neiškiltų pavojus saugumui, tai turi atlikti gamintojas, jo įgalioto klientų aptarnavimo skyriaus specialistai arba reikiamą kvalifikaciją turintis personalas.
▶Keisdami jkrovimo stotelės ir maitinimo bloko laidą patikrinkite, ar jis yra aprobuotas Bosch.
- Kištuko niekada nelieskite šlapiomis rankomis.

▶ Per jungiamajj laidą nepervažiuokite, jo nesuspauskite ir už jo netraukite, nes galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų. Maitinimo blokas yra su apsaugine izoliacija, jo jžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai pagal modelį). Informacijos galite gauti Bosch įgaliotame klientų aptarnavimo skyriuje.

Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centra.

Reguliariai reikia tikrinti, ar nėra jungiamojo laido pažeidimo ir senėjimo požymių; jį leidžiama naudoti tik nepriekaištingos būklės.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateikty simbolių reikšmę. Prašome jsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros jrankiu.

Simbolis Reikšmė

Mūvėkite apsauginėmis pirštinėmis

Leidžiamas veiksmas

Draudžiamas veiksmas

Papildoma jranga ir atsarginės dalys

Elektrinio įrankio paskirtis

Sodo priežiūros jrankis skirtas žolei privačiose valdose pjauti.

Lietuviškai | 455

Techniniai duomenys

Autonominė vejapjovė SI vienetai		Indego Indego 800 Indego 1000 Connect		Indego 1100 Connect		Indego 1200 Connect		Indego 1300
Gaminio numeris	3 600 ... ... HA2 0... ... HA2 1..		... HA2 1... ... HA2 3... ... HA2 3... ... HA2 3... ... HA2 2..
Peilių juostos plotis	cm 26 26 26 26 26
Pjovimo aukštis	mm	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60
Šlaito kampas (maks.)	°	2	0	20 20 20 20 20
Darbinio ploto dydis (visi plotai)
- m a k s i m a l u s	m^2	1000	800	1000	1100	1200	1300
- minimalus	m^2	20	20	20	20	20	20
- v i e ną k a r tą jkrovus akumuliatorių iki*	m^2	200	200	200	200	200	200
Masė	kg 11,1 11,1 11,1 11,1 11,1
Apsaugos tipas		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1
Serijos numeris				žr. firminėje lentelėje ant sodo priežiūros įrankio
Akumuliatorius		Ličio jonų	Ličio jonų	Ličio jonų	Ličio jonų	Ličio jonų	Ličio jonų
Nominalioji átampa	V= 32,4 32,4 32,4 32,4 32,4
Talpa	Ah	3,0	3,0	3,0	3,0	3,0	3,0
Akumuliatoriaus celių skaičius		18 18 18 18 18 18
Vidutinis veikimo laikas iki*	min 50 50		50 50 50 50
Akumuliatoriausjkrovimo laikas (maks.)	min 50 50		50 50 50 50
Laidas riboms žymėti
Laidas riboms žymėti
- kartu pateiktas kabelis	m	150/200**	150	200	200	250	300
- M i n . s u m o n t u o to laido riboms žymėti ilgis	m	20	20	20	20	20	20
- Maks. sumontuoto laido riboms žymėti ilgis	m	450	450	450	450	450	450
Įkrovimo stotelė
Gaminio numeris	F 016 ...	... L69 104	... L69 104	... L69 104	... L69 104	... L69 104	... L69 105
Jeinamoji įtampa	V	4	2	42 42 42 42 42
Energijos sąnaudos	W	150	150	150	150	150	150
Krovimo srovė	A	2,0	2,0	2,0	2,0	2,0	2,0
Leistinos krovimo temperatūros intervalas	°C	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45
Masė	kg	2,0	2,0	2,0	2,0	2,0	2,0
Apsaugos tipas		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1

*Priklausomai nuo pjovimo aukščio, žolės savybių ir drėgmės
**Priklausomai nuo prietaiso tipo
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Prašome atkreipti dėmesį jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis.

456 | Lietuviškai

Autonominė vejapjovė	SI vienetai	Indego	Indego 800	Indego 1000 Connect	Indego 1100 Connect	Indego 1200 Connect	Indego 1300
Maitinimo blokas
Gaminio numerisŠveicarija	F 016 ....	L69 117	... L69 117	... L69 117	... L69 117	... L69 117	... L69 117
Anglija		... L69 118	... L69 118	... L69 118	... L69 118	... L69 118	... L69 118
Kitos Europos šalys		... L69 116	... L69 116	... L69 116	... L69 116	... L69 116	... L69 116
Australija		... L69 119	... L69 119	... L69 119	... L69 119	... L69 119	... L69 119
Jeinamoji įtampa (kintamoji įtampa)	V	220 – 240	220 – 240	220 – 240	220 – 240	220 – 240	220 – 240
Apsaugos klasė		☐ /TT	☐ /TT	☐ /TT	☐ /TT	☐ /TT	☐ /TT
Dažnis	Hz 50/60 50/60 50/60 50/60 50/60 50/60
Išeinamoji įtampa (nuolatinė įtampa)	V	42	42	42	42	42	42
Apsaugos tipas		IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Masė	kg	2,0	2,0	2,0	2,0	2,0	2,0

*Priklausomai nuo pjovimo aukščio, žolės savybių ir drėgmės
**Priklausomai nuo prietaiso tipo
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Prašome atkreipti dėmesį jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis.

Informacija apie triukšma ir vibracija

Triukšmo emisijos vertės nustatytos pagal FprEN 50636-2-107.

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 64 dB(A); garso galios lygis 72 dB(A). Paklaida K = 2,74 dB.

Atitikties deklaracija 1588

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2006/42/EB, 1999/5/EB, 2000/14/EB, 2009/125/EB, 2011/65/ES su pakeitimais reikalavimus bei šiuos standartus: EN 60335-1:2012/FprEN 50636-2-107 (Buitiniai ir panašios paskirties elektriniai prietaisai. Sauga), EN 60950-1:2006+A2:2013/EN 60950-22:2006 (Informacinių technologiju jranga. Sauga), EN 61558-1:2005+A1:2009/EN 61558-2-16:2009+A1:2013 (Galios transformatorių, elektros maitinimo šaltinių, droselių ir panašų gaminių sauga), EN 301 489-7 V1.3.1 (Radijo ryšio įrangos ir paslaugų EMS standartas. 7 dalis. Skaitmeninės korinės nuotolinių radijo ryšių [telekomunikacijų] sistemų (GSM ir DSC) judriosios, nešiojamosios ir papildomosios įrangos specialiosios sąlygos), EN 301 511 V9.0.2 (Pasaulinė judriojo ryšio sistema (GSM). GSM 900 ir GSM 1800 juostų judriųjų stočių darnusis Europos standartas, apimantis esminius reikalavimus pagal 1999/5/EB direktyvos 3.2 straipsnį).

EN 55014-1:2006+A2:2011 (Elektromagnetinis suderinamumas. Reikalavimai, keliami buitiniams prietaisams, elektriniams jrankiams ir panašiems aparatams. 1 dalis. Spinduliavimas), EN 55014-2:1997+A2:2008 (Elektromagnetinis suderinamumas. Reikalavimai, keliami buitiniams prietaisams, elektriniams jrankiams ir panašiems aparatams. 2 dalis. Atsparumas. Gaminių šeimos standartas). 2000/14/EB: garantuotas garso galios lygis 75 dB(A). Atitikties įvertinimas atliktas pagal priedą VI.

Produkto kategorija: 32

Notifikuota jstaiga pagal 2000/14/EB:

SRL, Sudbury, England, Nr. 1088

Techniné byla (2006/42/EB, 2000/14/EB) laikoma:

Instaliavimo paveikslėlių paaiškinimai (žr. 3–13 psl.)

Veiksmas Pav. Puslapis

Pateiktas komplektas/sodo priežiūros prietaiso išpakavimas	1 4
Jkrovimo stotelės padėties nustatymas	2 - 3	4 - 5
Laido riboms žymėti nutiesimas per pagrindo plokštę	4 5
Laido riboms žymėti pirmojo galo prijungimas	5 5
Jkrovimo stotelės pritvirtinimas prie žemės 6 5
Laido riboms žymėti nutiesimas	7 6
Laido riboms žymėti pailginimas	8 7
Papildomo ploto aptvėrimas laidu riboms žymėti	9	7
Laido riboms žymėti antrojo galo prijungimas	10 8
Apsauginio gaubto uždėjimas ant jkrovimo stotelės	11 8
Maitinimo bloko prijungimas	12 9
Jkrovimo stotelė praneša, kad JJUNGTA tinklo įtampa	13 9
Išjungimo raktelio įstatymas	14 9
Sodo priežiūros prietaiso įstatymas įjkrovimo stotelę krautis	15 10
„Pradinis pasveikinimo“ langas, žr. eksploatavimo instrukcijoje 16 10
Sodo priežiūros prietaiso pakėlimas ir nešimas	17 11
Pjovimo aukščio nustatymas	18 11
Našus pjovimas su „Logicut“	19 12
Valymas	A 13
Techninė priežiūra	B 13

Vejos paruošimas

Iš ploto, kurj reikia pjauti, pašalinkite akmenis, medienos gabalėlius, vielas, laidus su įtampa ir kitokius pašalinius daiktus.

Isitikinkite, kad plotas, kurj reikia pjauti, yra lygus ir sodo priežiūros prietaisui nėra akivaizdžių kliučių, pvz., daubų, griovelių ir statesnių kaip 20° šlaity.

Pagrindinj vejos plotą nupjaukite jprasta vejapjove, kad żolės aukštis būtų ne didesnis kaip 40 mm, o zonoje virš laido riboms žymėti – ne didesnis kaip 20 mm.

Instaliavimas

Interneto svetainėje www.bosch-indego.com yra filmas kaip jdiegti „Indego“, taip pat galite pasinaudoti toliau pateiktu QR kodu.

Parinkite jkrovimo stotelės vietą: ji turi būti horizontaliai išlyginta ir apsaugota nuo tiesioginių saulės spindulių.

Nuoroda: jkrovimo stotelę reikia pastatyti ant laido riboms žymėti, prie vejos ploto išorinio krašto. Jos negalima statyti šalia stoginės ar sandėliuko, esančio yra vejos plote.

Užtikrinkite, kad jkrovimo stotelė stovėtų greta pjaunamo ploto ir kad prieš ją būtų tiesus 1,5 m ir už jos būtų tiesus 1 m ilgio ruožas. Svarbu, kad, žiūrint iš pjaunamos vejos ploto, jkrovimo kontaktai būtų nukreipti j kaire (žr. 2 pav.). Nuoroda: Jei jkrovimo stotelė pastatyta taip, kad jos kontaktai nukreipti j pjaunamą vejos plotą arba j dešinę, „Indego“ tinkamai neveiks.

Laidą riboms żymėti prakiškite pro priekinę kiaurymę, esančią pagrindo plokštėje, pratempkite pro kabelių kanalą ir užpakalinę kiaurymę. Kuoleliu pritvirtinkite laidą riboms żymėti vienoje linijoje su kiauryme. Atsargiai pašalinkite izoliaciją ir prijunkite laidą riboms żymėti prie dešinio jungiamojo gnybto (raudonos spalvos). (žr. 4 – 5 pav.) Ijkrovimo stotelę kartu pateiktais 4-iais kuoleliais pritvirtinkite prie žemės. (žr. 6 pav.)

Laidą riboms żymėti prie pat żemės nutieskite prieš laikrodžio rodyklę. Išlaikykite nurodytus minimalius atstumus iki vejos krašto, pakopų, sienų, tvenkinių ir kt. Naudokite šabloną, skirtą atstumui išlaikyti. (žr. 7 pav.)

Nuoroda: laidas riboms žymėti turi būti nutiestas taip, kad „Indego“ niekada nebūty nutoles nuo jo daugiau kaip 16 m. Jei veja ribojasi su tokio paties aukščio keliu ar plotu, „Indego“ gali važiuoti per ribą. Tokiais atvejais, laidą riboms žymėti galima nutiesti palei ribą.

Nuoroda: laidą riboms żymėti dirvoje leidžiama nutiesti maks. 5 cm gylyje.

Vejos plote esančius stacionarius objektus rekomenduojame apriboti. Taip bus išvengta „Indego” išorinio susidėvėjimo dėl nuolatinio atsitrenkimo. Siekiant apsaugoti peilius nuo pažeidimų, žemesnius kaip 6 cm objektus, pvz., gėlių lysves, reikia apriboti pagal laikrodžio rodyklę. J šias zonas einantys ir iš jų išeinantys laidai gali liestis, tačiau jokiu būdu neturi susikryžiuoti. (žr. 7 pav.)

Nuoroda: apie 20 cm pločio juosta apie stacionarius objektus ir kampuose veja lieka nenupjauta.

Laidą riboms żymėti pirmuoju kuoleliu pritvirtinkite šalia ikrovimo stotelės, jj įtempkite ir kas 50 cm įkalkite kitus kuolelius. (žr. 7 pav.)

Tokiu būdu apeikite ratą ir laidą riboms żymėti praveskite per jkrovimo stotelės užpakalinę pusę taip, kad jis būtu vienoje linijoje su kiauryme ir kuoleliu. Laido riboms żymėti antrąjį galą taip pat pritvirtinkite kuoleliu. Jsitikinkite, kad kiaurymė, abu laido galai ir kuolelis yra vienoje linijoje. Laidą riboms

458 | Lietuviškai

žymėti nukirpkite, atsargiai pašalinkite izoliaciją ir prijunkite jj prie kairio jungiamojo gnybto (juodos spalvos). (žr. 10 pav.) Ant jkrovimo stotelės uždėkite apsauginį gaubtą. (žr. 11 pav.)

Nuoroda: Papildomas laidas riboms žymėti gali būti prijungiamas laidų jungtimi. (žr. 8 pav.) Laidą riboms žymėti galima pailginti iki maks. 450 m.

Nuoroda: Aeruodami ar grėbdami veją iki laido riboms žymėti išlaikykite saugų atstumą.

Maitinimo bloką instaliuokite vėsioje, sausoje vietoje. Jį sujunkite su įkrovimo stotele ir kištukiniu lizdu, esančiu pastato viduje. (žr. 12 pav.)

Patikrinkite indikatorius ant jkrovimo stotelės (žr. 13 pav.):

• Indikatorius nuolat šviečia žallai, jei yra maitinimo bloko išėjimo įtampa ir nenutrūkęs laidas riboms žymėti.
• Indikatorius nešviečia, jei nėra maitinimo bloko išėjimo jtampos.

Kito sodo instaliavimas (Indego 1300)

„Indego 1300“ galima naudoti net trims skirtingiems sodams. Norint instaliuoti papildomą sodą, reikia papildomos ikrovimo stotelės (F 016 800 384/F 016 800 438), laido riboms žymėti ir kuolelių.

Norėdami jrengti papildomą plotą, laikykitės žemiau pateiktu instaliavimo nuorodu.

Nuoroda: jei „Indego“ iš vieno sodo reikia perkelti j kitą, prieš tai paspauskite mygtuką „Symbol Home“, kad jis grjžtu j ikrovimo stotelę. Tada jj galima pakelti ir pernešti j kitą ikrovimo stotelę.

Pirmoji konfigūracija

Į sodo priežiūros prietaisą įstatykite išjungimo raktelį ir prietaisą įstatykite į ikrovimo stotelę krautis. (žr. 14 – 16 pav.)

Atidaromas „Pradinis pasveikinimo“ langas su šiais simboliais:

1	Kairieji daugiafunkciniai mygtukai
2	Akumuliatoriaus jkrovos būklė
3	Meniu / pomeniu pavadinimas
4	Ekranas su dialogų langais
5	Laiko rodmuo
6	Dešinieji daugiafunkciniai mygtukai

Mygtukams yra priskirtos jvairios funkcijos. Atitinkama reikšmė priklauso nuo iškviesto meniu ir yra paaiškinama ekrane.

Mygtukais šalia rodyklinių simbolių (žymekliu) ▲ arba ▼ galima judėti aukštyn arba žemyn per meniu parinktis. Mygtukais šalia rodyklinių simbolių (žymekliu) ▶ arba ◀ galima judėti j dešinę arba j kairę per meniu parinktis. Kai pasirenkama ir patvirtinama parinktis, ekranas persijungia j kitą dialogo langą.

Instaliavimas

Pirmiausia paspauskite mygtuką šalia „Language choice“ (kalbos pasirinkimas). Atidaromas dialogo langas „Kalbos pasirinkimas“ su žemiau pateiktu turiniu.

Pasirinkite kalbą ir patvirtinkite mygtuku „Išsaugoti“.

Pasirinkite regioną, kuriame eksploatuosite „Indego“, ir patvirtinkite mygtuku „Išsaugoti“.

Ši informacija padeda optimizuoti roboto elektroninio kompaso veikimą.

Lietuviškai | 459

Norėdami įvesti individualų PIN kodą, paspauskite „Tęsti“.

Žymekliu dešinėn/kairėn pasirinkite įvesties padėtį, žymekliu aukštyn/žemyn nustatykite skaičius ir patvirtinkite mygtuku „Enter“ arba pasirinkite „Atgal“, jei norite grįžti j ankstesnj langą „PIN kodas“.

Nuoroda: PIN kodą saugokite nuo pašalinių asmenų. Jei individualų PIN kodą pametėte, kad būtu galima atblokuoti „Indego“ su ikrovimo stotele, turite kreiptisį Bosch techninės priežiūros centra. Prašome susisiekti su prekybos atstovu arba Bosch klientų aptarnavimo tarnyba („Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba“).

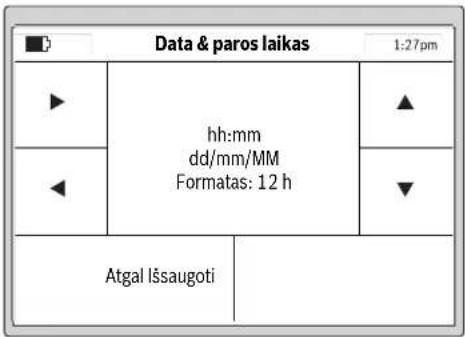

Nustatykite paros laiką „hh:mm pm“, datą „dd/mm/MM“ ir paros laiko formatą „Formatas: 12 h“. Żymekliu dešinėn/kairėn pasirinkite įvesties padėtį, żymekliu aukštyn/žemyn nustatykite skaičius ir patvirtinkite mygtuku „Išsaugoti“ arba pasirinkite „Atgal“, jei norite grįžti į ankstesnį langą „PIN kodas“.

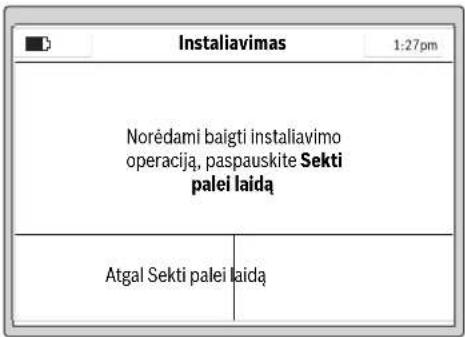

Norėdami išmatuoti sodą, paspauskite „Sekti palei laidą“. (Pasirinkite „Atgal“, jei norite grįžti j „Datos & paros laikas“ ekraną.)

Nuoroda: jei tuo metu jkrovimo stotelės indikatorius mirksi, vadinasi nutrauktas, per ilgas (daugiau kaip 450 m) arba per trumpas (mažiau kaip 20 m) laidas riboms žymėti.

460 | Lietuviškai

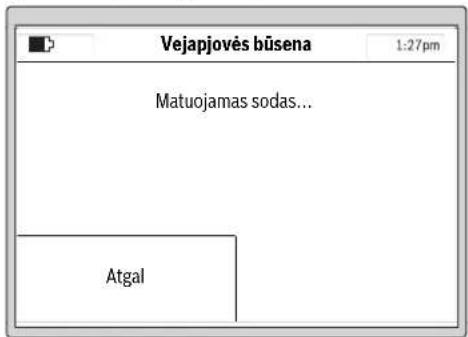

Žemiau esančiame dialogo lange rodomas pirmasis apvažiavimas palei laidą riboms žymėti:

Kai sodo priežiūros prietaisas pirmą kartą važiuoja palei laidą riboms žymėti, peiliai nesisuka.

Nuoroda: sudarant žemėlapį, „Indego“ seka laidą riboms žymėti, nutiestą palei vejos ploto ribą. Ten, kur nuo laido iki kliūties yra 1 cm atstumas, „Indego“ laido neatpažjsta ir toliau važiuoja palei išorinį aplink sodą nutiestą laidą. (žr. 7 pav.)

Kai sodo priežiūros prietaisas pasiekia jkrovimo stotelės užpakalinę pusę, matavimas baigiamas.

Jei sodo priežiūros prietaisas nepasiekė ikrovimo stotelės užpakalinės pusės, paspauskite „Kliūtis“. Norėdami baigti installiavimą, sekite ekrane pateikiamą informaciją.

Jei sodo priežiūros prietaisas pasiekė ikrovimo stotelės užpakalinę pusę, paspauskite „Bazinė stotelė“.

Indego 1300

Ekrane yra parinktis, leidžianti pavadinti sodą atmintyje nurodytu vardu. Norint po to sudaryti kito sodo žemėlapį, „Indego” reikia pastatyti j tame sode esančią įkrovimo stotelę. „Indego” yra pasiruošęs sudaryti naują žemėlapį, kai paspaudžiamas mygtukas „Matuoja”.

Po sėkmingo instaliavimo galite spausti „Vejos pjovimas“, kad iškart būtų pradedama pjauti veja, arba pasirinkę „Menlu >Laiko plano keitimas“ sukurti laiko planą.

Daugiau informacijos apie sodo priežiūros prietaiso veikimą pjovimo metu rasite skyriuje „Vejos pjovimas“.

Pjovimo plano įvedimas

Pjovimo planą ir nustatymus konfigūruokite pagal pageidavimą.

Čia pateikti apytiksliai laikai, per kuriuos galima apipjauti visą sodą. Prašome atkreipti dėmesį į tai, kad šie laikai skiriasi priklausomai nuo vejos savybių ir vejos plote esančių objektų kiekio.

200 m^2	2 val.
500 m^2	6 val.
800 m^2	9 val.
1000 m^2	12 val.
1300 m^2	16 val.

Visi meniu punktai pateikti skyrelyje „Meniu navigacija“.

Yra išsamiai pateikta, kaip jvesti „Laiko planą“. Kiti meniu punktai yra su aiškinamosiomis nuorodomis.

Lietuviškai | 461

Laiko planas

Pasirinke „Meniu > Laiko plano keitimas“, galite iškviesti 5 laiko planus.

„RANKINIS“ reikia naudoti tik tada, jei sodo priežiūros prietaisas turi veikti tik esamuoju laiku.

Kiekvieną „LAIKO PLANA“ galima sukurti pagal jūsų poreikius.

Pavyzdžiui:

Laiko plano parinktis			1:27pm
Informacija	RANKINIS✓ PLANAS 1PLANAS 2PLANAS 3PLANAS 4PLANAS 5		▲
Keisti			▼
Atgal Pasirinkti

Žymekliu aukštyn/žemyn pasirinkite „LAIKO PLANA“, pvz., „PLANAS 1“, ir paspauskite „Keisti“.

Tvarkyti pjov.laik				1:27pm
	00 04 08 12 16 20
	P			▲
	A
	T
	K			▼
	21:00

Žymekliu aukštyn/žemyn pasirinkite pageidaujamą pjovimo dieną, pvz., „P“. Žymekliu dešinėn/kairėn pasirinkite pradžios laiką.

Pradžios laiką patvirtinkite mygtuku, esančiu apačioje dešinėje pusėje. Žymekliu dešinėn/kairėn pasirinkite pabaigos laiką. Pabaigos laiką patvirtinkite mygtuku, esančiu apačioje dešinėje pusėje.

Sodo priežiūros prietaisas tol veikia laiko intervalo ribose, kol prireikia jkrauti akumuliatorių. Jei vejos plotas nupjaunamas nepraėjus laiko intervalu, sodo priežiūros prietaisas grįžta į ikrovimo stotelę.

Užprogramuoti laiko intervalai yra pavaizduoti plano apžvalgoje.

Tvarkyti pjov.laik 1:27pm
	00 04 08 12 16 20
	P
	A
	T
	K
	21:00

Nustatykite visas reikiamas vejos pjovimo dienas ir savo individualų laiko „PLANAS 1“ patvirtinkite mygtuku, esančiu apačioje kairėje pusėje.

Norėdami pašalinti laiko langą, užveskite ant jo žymeklj ir pašalinkite mygtuku, esančiu apačioje dešinėje pusėje.

Laiko plano parinktis 1:27pm
Informacija	RANKINIS✓ PLANAS 1PLANAS 2PLANAS 3PLANAS 4PLANAS 5	▲
Keisti		▼
Atgal Pasirinkti

Šalia išsaugoto laiko plano atsiranda varnelė √. Kai ateina laiko intervalo 1 diena ir pradžios laikas, sodo priežiūros prietaisas pradeda pjauti.

Nuoroda: Dél priklausomai nuo sezono kintančių augimo sąlygų pavasariui, vasarai ir rudeniui nustatykite skirtingus laiko planus. Stebėkite, kaip auga žolė ir, jei reikia, priderinkite laiko planą.

Vejos pjovimas

▶ Neleiskite vaikams važinėtis sodo priežiūros prietaisu.
Prieš pakeldami sodo priežiūros prietaisą už rankenos, skirtos prietaisui nešti, paspauskite rankinio išjungimo mygtuka.

Pjovimo aukštis: galima nustatyti vejos pjovimo aukštį nuo 20 mm iki 60 mm (žr. 18 pav.). Galima rinktis iš 10 skirtingų nustatymų (apytikriai 20 mm, 24 mm, 29 mm, 33 mm, 38 mm, 42 mm, 47 mm, 51 mm, 56 mm ir 60 mm).

Nuoroda: „Indego“ peilių sistema yra sukonstruota pjauti žemą žolę (3–5 mm). Nupjauta žolė kaip trąša gali likti gulėti vejoje.

462 | Lietuviškai

Nustatykite dažnesnio pjovimo laiko planą. Taip užtikrinsite geresnius pjovimo rezultatus, vieną kartą ikrovus akumuliatorių prietaisas ilgiau veiks ir išvengsite žolės likučių ant vejos.

Prasidėjus vejos pjovimui:

• sodo priežiūros prietaisas veikia režimu „RANKINIS“ tol, kol nupjaunamas vejos plotas, paspaudžiamas mygtukas STOP. Pjovimas pertraukiamas tik akumuliatoriams jkrauti.
• sodo priežiūros prietaisas režimu „Laiko planas“ nenutrūkstamai veikia nustatytą laiko intervalą. Jis nustoja pjauti tik tada, kai reikia jkrauti. Norėdami nutraukti laiko intervalą prieš jo pabaigą, paspauskite rankinio išjungimo mygtuką. Jei vejos plotas nupjaunamas nepraėjus laiko intervalui, sodo priežiūros prietaisas grįžta i jkrovimo stotelę.

Indego 1300

„Indego 1300“ atpažjsta perkėlimą j kitą ikrovimo stotelę ir jkelia tinkamą sodo žemėlapį, jei jis buvo sudarytas. Jei yra parinktas laiko planas, nustatytame laiko intervale „Indego 1300“ pradeda pjauti.

Našus pjovimas su „Logicut“

Kaip našiai „Indego“ pjauna (žr. 19 pav.)

Kad galėty našiai pjauti, „Indego“ apvažiuoja apdirbamą plotą ir taip nustato jo formą. „Mokymosi“ operacija vyksta pirmujų dviejų darbo ciklų metu.

Toliau paaiškinta, kaip „Indego“ jsimena, kokia yra vejos forma.

Veikimo principas

Kad našiai pjautų, „Indego“ žemėlapyje nubrėžia vejos ploto išorinę ribą ir pažymi plicate esančių objektų (medžių, gėlių lysvių, vandens telkinių ir kt.), kurie instaliuojant buvo apriboti laidu riboms žymėti, padėtį. Tai atlikus, „Indego“ gali apskaičiuoti, kur žolę reikia pjauti, kur žolė jau buvo nupjauta, koks yra kelias iki įkrovimo stotelės ir nuo jos. Todėl „Indego“ pjovimo užduoti gali atlikti žymiai sparčiau.

Darbinio ploto matavimas (žr. 19 pav.)

Atlikus nustatymus, „Indego“ pirmiausia išmatuoja sodo išorines ribas. Tai atliekama apvažiuojant palei vejos ploto ribą nutiestą laidą riboms žymėti. Apvažiavimo metu „Indego“ išmatuoja atstumus, sudaro žemėlapį ir išsaugo įj atmintyje.

Nuoroda: „Indego“ nevažiuoja palei vidinių ribų laidą.

Viela apribotų sodo objektų padėties įsiminimas (žr. 19 pav.)

Kai tik „Indego“ išmatuoja plotą, kurj reikia pjauti, jis gali pradėti pjauti. Paspaudus komandą „Vejos pjovimas“, „Indego“ išvažiuoja iš ikrovimo stoteles ir lygiagrečiais ruožais pradeda pjauti žolę. Siekiant išlaikyti ruožus kaip galima tikslesnius, lygiagretūs ruožai apribojami maždaug iki 10 m. Daliniai plotai padalijami j lygiagrečius ruožus, nebent ruože yra objektas, apribotas laidu riboms žymėti.

Jei aptinkamas toks objektas, „Indego“, kad nustatytų formą, važiuoja aplink objektą palei laidą riboms žymėti. Kad patikslintų objekto padėtį, „Indego“ važiuoja link vejos płoto ribos iki laido riboms žymėti ir nustatytą vietą išsaugo sodo žemėlapyje. Tada „Indego“ tęsia pjovimą. Operacija kartojama, kai „Indego“ pjaudamas aptinka kitus objektus. Baigęs darbą, „Indego“ grįžta i įkrovimo stotelę.

Nuoroda: operacija kartojama antrojo pjovimo metu. Taip užtikrinama, kad būty aptikti visi sode esantys objektai ir jų vietos būty tiksliai pažymėtos sodo žemėlapyje.

Jei nauju objektu sode neranda, „Indego“ jprastai pjauna toliau.

Jei pradėjus eksploatuoti reikia palikti tam tikrą plotą nepjautą (pvz., gėlyną), papildomą laidą riboms žymėti galima įterpti, prijungiant kalbelių jungtimi. (žr. 9 pav.)

Pjovimo režimas (žr. 19 pav.)

Kai „Indego“ nustato visų sodo objektų vietas, pjauna veją tiksliai pagal linijinį pavyzdį.

Pjovimas dvigubu greičiu

Jei „Indego“ pjaudamas privažiuoja aukštą ir tankią žolę, jis automatiškai padidina pjovimo sistemos sūkių skaičių ir sumažina važiavimo greitį, kol nupjaunama ši vieta.

Vejos krašto pjovimas

Veikdamas šiuo režimu, „Indego“ pjauna palei laidą riboms žymėti. Dažnumą galima nustatyti. Esant pagrindiniams nustatymams, tai atliekama kas ketvirtą pjovimą.

Pjovimo véžès užlaida

„Indego“ pjauna veją lygiagrečiais, iki 10 m ilgio ruožais. Tarp ruožų yra iš anksto nustatytas 20 cm atstumas, tačiau, esant aukštesnei žolei, jis automatiškai sumažinamas. Kai žolė nupjaunama, toliau dirbama nustatytu atstumu tarp ruožų. Šj nustatymą naudotojas gali keisti meniu.

Mygtukai ant ikrovimo stotelės (Indego 1300)

Ant ikrovimo stotelės „Indego 1300“ yra papildomi funkciniai mygtukai, skirti valdyti.

Bazės simbolis – paspaudus šį mygtuką, „Indego“ grįžta į ikrovimo stotele.

„Stop“ simbolis – paspaudus šj mygtuka, „Indego“ sustabdomas.

Jei „Indego“ sustabdomas, norint tęsti naudojimą, reikia jvesti PIN kodą.

Jutikliai

Sodo priežiūros prietaisas yra su šiais jutikliais:

• Pakélimo jutiklis suaktyvinamas ir jis išjungia pavarą ir peilius, kai sodo priežiūros prietaisas pakeliamas.
• Apvertimo jutiklis atpažjsta, kai sodo priežiūros prietaisas guli apatine puse aukštyn, ir išjungia pavarą ir peilius.
• Blokavimo jutiklis atpažjsta prisilietimą prie kliūties, esančios sodo priežiūros prietaiso vežės plotyje, ir inicijuoja krypties keitimą.

Lietuviškai | 463

- Posvyrlo jutiklis suaktyvinamas, kai sodo priežiūros prietaisas pasiekia 45° kampa.

Jei suaktyvinamas vienas iš jutiklių, pvz., pakėlimo jutiklis, ekrane atsiranda pranešimas: „Prietaisas buvo pakeltas. Prašome įvesti PIN kodą ir tęsti.“. Jei per 10 minutes neatliekama jokia įvestis, ekranas persijungia į ramybės būseną. Norėdami vėl suaktyvinti ekraną, paspauskite bet kurį mygtuką.

Jei sodo priežiūros prietaisas yra ramybės būsenoje, norėdami iškviesti PIN jvedimo langą ir jvesti PIN kodą, paspauskite bet kurj mygtuką.

Akumuliatoriaus ikrovimas

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia jkrauti tik tada, kai temperatūra yra nuo 5 °C iki 45 °C. Ličio jonų akumuliatorius pateikiamas iš dalies jkrautas. Norėdami, kad akumuliatorius būtų visiškai jkrautas, sodo priežiūros prietaisą prieš pirmajį naudojimą turite jkrauti jkrovimo stotelėje.

Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Kai akumuliatorius pradeda išsikrauti arba išsikrauna, apsauginis išjungiklis išjungia sodo priežiūros prietaisą: peiliai nebejuda.

Programu lentelė

Žemiau esančiose lentelėse paaiškinti meniu punktai.

Nustatymai Paaiškinimas
Pjovimo nustatymai	Vejos krašto pjovimas	Niekada	Sodo priežiūros prietaisas niekada nepjauna vejos krašto.
		Kas 4-ą kartą	Sodo priežiūros prietaisas pjauna vejos kraštą kas 4-ą pjovimą.
		Kas 2-ą kartą	Sodo priežiūros prietaisas pjauna vejos kraštą kas 2-ą pjovimą.
		Visada	„Indego“ pjauna kraštą kiekvieno pjovimo metu.Nuoroda: „Indego“ pjauna kraštą kiekvieno kalendoriuje jvesto pjovimo metu arba kai paspaudžiamas mygtukas „Vejos pjovimas”.
	Pjovimo vėžės užlaida		Tarp linijų yra iš anksto nustatytas 20 cm atstumas, tačiau, esant aukštesnei žolei, jis automatiškai sumažinamas. Šį nustatymą naudotojas gali keisti meniu.
	Signalo ID		Esant signalo triktims, perjungiamas kita dažnio kanalas.
	Sodo ištrynimas		Vejapjovėje robote išsaugotas sodo ploto žemėlapis ištrinamas.Nuoroda: Mašina turi stovėti įkrovimo stotelėje.
	Sodo tvarkyma1)	Sodo ištrynimas	Vejapjovėje robote išsaugotas dabartinio sodo ploto žemėlapis ištrinamas.
		Sodo pervadinimas	Vejapjovėje robote išsaugotas dabartinio sodo ploto žemėlapis gali būti pervadinamas.
		Sodų sąrašas	Rodo išsaugotų žemėlapių su signalo ID sąrašą.
Apsauginės parinktys	Keisti PIN		Norint iš naujo suaktyvinti po automatinio užblokavimo ir apsauginio išjungimo, reikia įvesti PIN kodą.Norint pakeisti PIN kodą, pirmiausia reikia įvesti ligšiolinį PIN kodą.
	Automatinis užblokavimas	Ijungti	Jei per 10 minutes nepaspaudžiamas nei vienas mygtukas, mygtukai automatiškai užblokuojami.Šis nustatymas rekomenduojamas dėl saugumo ir apsaugai nuo vagių.
		Išjungti	Mygtukai visada yra paruošti įvedimui.
Kalbos pasirinkimas1) Indego 1300			Rodomos kalbos pakeitimas.

Bosch Power Tools F 016 L81 115 | (7.10.14)

464 | Lietuviškai

Nustatymai Paaiškinimas
Sistemos parinktys	Mygtuko tono nustatymas		Mygtuko garso stiprumo keitimas.
	Ekrano nustatymas	Ekrano apšvietimas	Ekrano apšvietimas nustatomas šviesesnis arba tamsesnis.
	Informacija		Informacija apie programinės jrangos versiją, serijos numeris ir paskutinė techninė priežiūra.
	Gamyklinis nustatymas		Atlikus sodo priežiūros prietaiso gamyklinių nustatymų atkūrimą, visi individualūs nustatymai panaikinami.Atlikus gamyklinių nustatymų atkūrimą, reikia iš naujo surinkti duomenis apie sodą.
Pasirinkite regioną.			Vietos nustatymas elektroniniam kompasui
Laiko & datos nustatymas			Įvedamas paros laikas ir data.

^1) Indego 1300

Laiko plano parinktis		Paaiškinimas
RANKINIS Informacija		Pagalbinė informacija, naudojant RANKINJ režimą.
		Pasirinkti
PLANAS 1-5 Keisti		Nustatant individualias pjovimo dienas ir laiko intervalus, užprogramuojama iki 5 automatinių laiko planų.
		Pasirinkti
Laiko plano informacija		Paaiškinimas
Laiko plano informacija		Užprogramuotų pjovimo dienų apžvalga.
	Atgal	Grjžti j pagrindinį meniu.
	Laiko plano parinktis	Iškviesti pomeniu „Laiko plano parinktis“.

Mygtukųblokavimas	Paaiškinimas
Mygtukųblokavimas	Mygtukai iškart užblokuojami, nepriklausomai nuo automatinio blokavimo.
Mygtukų atblokav.	Norint atblokuoti mygtukus, reikia PIN kodo.

Lietuviškai | 465

Gedimų nustatymas

Internetinė priežiūros tarnyba

http://www.bosch-indego.com

Sodo priežiūros įrankis neveikia	Gali būti susidaręs kamštis	Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jj pašalinkite (visada mūvėkite sodininko pirštīnėmis)
	Akumuliatorius nevisiškai jkrautas	Sodo priežiūros prietaisą įstatykite j ikrovimo stotelę
	Žolė per aukšta	Nustatykite didesnj pjovimo aukštį
	Akumuliatorius per šaltas/per karštas	Palaukite, kol akumuliatorius įšils/atvės
	Išjungimo raktelis netinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
Variklis įsijungia ir vėl išsijungia	Akumuliatorius nevisiškai jkrautas	Sodo priežiūros prietaisą įstatykite j ikrovimo stotelę
	Išjungimo raktelis netinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
	Akumuliatorius per šaltas/per karštas	Palaukite, kol akumuliatorius įšils/atvės Nustatykite didesnj pjovimo aukštį
Sodo priežiūros įrankis veikia su pertrūkiais	Gali būti, kad įvyko vidinė klaida	Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių
Sodo priežiūros įrankis pjauna nelygiai	Per mažas pjovimo aukštis	Nustatykite didesnj pjovimo aukštį
	Atšipę peiliai Peilio keitimas
	Gali būti susidaręs kamštis	Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jj pašalinkite (visada mūvėkite sodininko pirštīnėmis)
Veja kai kur nenupjauta	Per trumpas laiko intervalas pagal vejos dydj	Pailginkite laiko intervalą
	Akumuliatoriaus veikimo laikas	Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių
	Atstumas tarp kliūčių, kurias juosia laidas riboms žymėti, yra mažesnis kaip 1 m	Padidinkite atstumą tarp laidų riboms žymėti Nuoroda: aukštesnių kaip 6 cm kliūčių laidu apjuosti nereikia
	Nelygi veja Meniu „Pjovimo nustatymo“ padidinkite arba sumažinkite pjovimo vėžės užlaidą
Labai stipriai vibruoja, kelia didelį triukšmą	Atsilaisvinusi peilio veržlė arba varžtas	Užveržkite peilio veržlę arba varžtą
	Pažeistas peilis Peilio keitimas
Nevyksta įkrovimo procesas	Aprūdiję įkrovimo kontaktai	Nuvalykite įkrovimo kontaktus
	Gali būti, kad įvyko vidinė klaida	Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių

Bosch Power Tools F 016 L81 115 | (7.10.14)

466 | Lietuviškai

Požymiai Galima priežastis Pašalinimas
Sodo priežiūros prietaisas nenuvažiuoja j ikrovimo stotelę	Netinkamai nutiestas laidas riboms žymėti	Laidą riboms žymėti patikrinkite ir nutieskite tinkamai
	Laidas riboms žymėti arti trikdžių šaltinio	Tarp laido riboms žymėti ir trikdžių šaltinio palikite pakankamą atstumą (apytikriai 1 m)
Mirksi ikrovimo stotelės šviesos diodai	Laidas riboms žymėti nutrauktas, per ilgas arba per trumpas	Patikrinkite, ar nenutrauktas laidas riboms žymėti ir ar jo ilgis tarp 20 ir 450 metrų. Po to išjunkite įtampą ir vėl jjunkite.
Nedega indikatorius ant ikrovimo stotelės	Netinkamai įstatytas maitinimo bloko kištukas	Kištuką tinkamai įkiškite į kištukinį lizdą
	Gali būti, kad pažeistas kištukinis lizdas arba maitinimo laidas	Dėl tinklo įtampos patikrinimo kreipkitės į įgaliotą elektriką
	Pažeistas maitinimo blokas arba ikrovimo stotelė	Dėl maitinimo bloko ar ikrovimo stotelės patikrinimo kreipkitės į Bosch klientų aptarnavimo skyrių

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

leškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje.

Siysdami prietaisą Bosch jrankių servisui, vejapjovę robotą visada siyskite kartu su ikrovimo stotele.

Papildomai reikia sodo priežiūros prietaiso programinės jrangos (žr. „Meniu > Nustatymai > Sistemos nustatymai > Informacija“).

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

İrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Šalinimas

Sodo priežiūros įrankių, kroviklių ir akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Integruotus akumuliatorius leidžiama išimti tik tada, kai juos šalinate. Atidarant korpuso dangtį gali būti sugadinamas sodo priežiūros įrankis.

Integruotus akumuliatorius, norint juos pašalinti, leidžiama išimti tik klientų aptarnavimo skyriuje.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje

„Transportavimas“ pateiktų nuorodu.

Galimi pakeitimai.
