Toote tüüp	Robotniiduk
Mark	Bosch
Mudel	Indego 800
Maksimaalne niidupindala	800 m²
Aku tüüp	Liitiumioonaku
Tööaeg	~60 minutit
Laadimisaeg	~75 minutit
Multšimisfunktsioon	Jah
Automaatne baasi naasmine	Jah
Rakenduse juhtimine	Jah (Bosch EasyControl)
Ohutusandurid	Kokkupõrkeandur, tõsteandur
Müratase	~65 dB
Vihmakaitse	IPX5
Navigatsioonisüsteem	Logicut
Ääriste niitmine	Automaatne
Maksimaalne kalle	35%
Niidukõrguse reguleerimine	20–60 mm
Nugade arv	3
Kaal	~10,5 kg
Mõõtmed (P×L×K)	63 × 44 × 27 cm
Värv	Punane mustaga
Baasjaam komplektis	Jah
Korpuse materjal	Plastik

Korduma kippuvad küsimused - Indego 800 BOSCH

Kuidas seadistada Indego 800 esmakasutuseks?

Esmakasutuseks paigaldage baasjaam tasasele pinnale, ühendage vooluvõrku, paigutage piirdejuhe piki ala perimeetrit. Seejärel lülitage niiduk sisse, järgige rakenduses Bosch EasyControl toodud juhiseid kalibreerimiseks ja ajakava seadistamiseks.

Kuidas ühendada niiduk Wi-Fi-ga?

Laadige alla rakendus Bosch EasyControl, looge konto. Vajutage niidukil ühendusnuppu ja järgige rakenduse juhiseid ühendamiseks oma koduse Wi-Fi võrguga (ainult 2,4 GHz).

Mida teha, kui niiduk ei naase baasi?

Kontrollige, et baasjaam on vooluvõrku ühendatud ja indikaator põleb. Veenduge, et tee baasi on vaba ja piirdejuhe pole kahjustatud. Tehke niiduki lähtestus ja proovige uuesti. Kontrollige ka akut – võib-olla on see tühi.

Kuidas puhastada ja hooldada nugisid?

Enne puhastamist lülitage niiduk välja ja eemaldage aku. Nugisid saab eemaldada ja loputada veega, vältides vee sattumist mootorile. Kontrollige regulaarselt teravust – vajadusel vahetage nuga originaalsete Bosch nugade vastu.

Kuidas uuendada püsivara?

Veenduge, et niiduk on Wi-Fi-ga ühendatud. Rakenduses Bosch EasyControl minge seadetesse ja valige "Püsivara uuendus". Kui uuendus on saadaval, järgige ekraanil kuvatavaid juhiseid. Ärge lülitage toidet uuenduse ajal välja.

Millised on Indego 800 ohutusmeetmed?

Ärge kasutage niidukit vihma ajal ega märjal murul. Veenduge, et lapsed ja lemmikloomad on ohutus kauguses. Niiduk on varustatud tõste ja kokkupõrke anduritega – nende aktiveerumisel nuga seiskub. Hoidke seadet soojusallikatest eemal.

Kuidas vahetada akut?

Lülitage niiduk välja ja keerake see ümber. Keerake aku kambri kruvid lahti, eemaldage vana aku. Paigaldage uus originaalne Bosch liitiumioonaku ja keerake kruvid kinni. Utiliseerige vana aku vastavalt kohalikele eeskirjadele.

Kuidas seadistada niidugraafikut?

Avage rakendus Bosch EasyControl, valige oma niiduk, minge jaotisse "Ajakava". Määrake nädalapäevad ja niitmise algusaeg. Niiduk sõidab automaatselt välja ja naaseb baasi. Päevas saab seadistada kuni 3 ajakava.

Kuidas parandada viga "No loop signal"?

See viga tähendab, et niiduk ei näe piirdejuhtme signaali. Kontrollige juhtme ühendust baasjaamaga, veenduge, et juhe pole katki ega lühises. Tehke signaalitest läbi rakenduse. Vajadusel paigaldage juhe ümber.

Kust leida Indego 800 varuosi?

Originaalvaruosasid (nugad, akud, filtrid) saab osta Bosch ametlikult veebisaidilt või volitatud edasimüüjatelt. Saadaval on ka remondikomplektid – kasutage ainult ühilduvaid osi, et garantii ei kehtiks.

KASUTUSJUHEND Indego 800 BOSCH

et Alguparane kasutusjuhend

Iv Instrukcijas originalvalda

It Original Instruktija

2|

Suur aitäh, et otsustasite Indego robotniiduki kasuks! Enne Indego kasutuselevõttu lugege palun läbi järgmised ohutusnõuded.

Ohutusnõuded

Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.

Aiatööriistal olevate sümbolite selgitus

Üldine oht. Veenduge, et aiatööriist ei blokeeri ega tökesta väljapääse.

Hoiatus: Enne aiatööriista töölerakendamist lugege läbi kasutusjuhend.

Hoiatus: Enne aiatööriista seadistamist ja tõstmist lülitage aiatööriist välja.

Ettevaatust: Ärge puudutage pöörlevaid lõiketerasid. Lõiketerad on teravad. Olge

ettevaatlik ja kaitske oma sõrmi ja varbaid vigastuste eest.

Enne aiatööriista puudutamist oodake, kuni tööriista köik osad on täielikult seiskunud.

Lõiketerad pöörlevad pärast aiatööriista väljalülitamist edasi ja võivad põhjustada vigastusi.

Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses.

Ärge söitke aiatööriista peal.

Turvalisuse tagamiseks on laadimisseade varustatud trafoga.

Robotniiduki puhastamiseks ärge kasutage survepesurit ega aiavoolikut.

Käsitsemine

▶ Enne mis tahes tööde teostamist aiatööriistal (nt hooldamine, tarvikute vahetamine) ja enne aiatööriista teisaldamist ja hoiulepanekut eemaldage vooluringi katkesti.

• Årge lubage aiatööriista kasutada lastel ja isikutel, kes ei ole tutvunud käesolevate kasutusjuhistega. Konkreetse riigi öigusaktid võivad ette näha vanusepiiranguid seadme kasutamiseks.
  ▶ Seda aiatööriista ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada aiatööriistaga mängimise võimalust, ei tohi jätta lapsi aiatööriista lähedusse järelevalveta.

Eesti|419

▶Seadme käsitseja või kasutaja vastutab önnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest.
Kui aiatööriista kasutamisel tekib mis tahes oht, vajutage kohe punasele stopp-nupule.
▶Veenduge, et piirdetraat on paigaldatud kooskõlas kasutusjuhendiga.
- Kontrollige piirdetraati. See peab olema kogu pikkuses pingule tömmatud ja vaiadega maapinna külge kinnitatud ning sellel ei tohi olla lahtisi traadiotsi.
- Kontrollige aiatööriista kasutamise ala korrapäraste ajavahemike tagant ning eemaldage köik kivid, oksad, traadid ja teised esemed.
▶ Pingestatud elektrijuhtmetest ei tohi üle söita.
- Kontrollige aiatööriista korrapäraste ajavahemike tagant ja vahetage välja kulunud või kahjustada saanud lõiketerad, tera kruvid ja lõikeseadis. Kulunud terad ja tera kruvid vahetage välja ühekorraga, et tagada detailide tasakaalustatud olekut.
- Arge rakendage tööle aiatööriista, mille kaitsekatted või -seadised on kahjustada saanud või puuduvad.
- Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse või alla.
- Årge kunagi tõstke ega kandke töötava mootoriga aiatööriista.
- Ärge jätke töötavat aiatööriista järelevalveta, kui läheduses viibivad koduloomad, lapsed või teised inimesed.

▶ Lülitage aiatööriist sisse vastavalt kasutusjuhendile ja paiknege pöörlevatest osadest ohutus kauguses.
- Ärge kasutage aiatööriista üheaegselt vihmutiga. Sisestage ajakava, et vältida mölema süsteemi üheaegset töötamist.
- Ärge modifitseerige aiatööriista mingil viisil. Lubamatud muudatused võivad mõjutada aiatööriista ohutut tööd ja põhjustada suuremat müra ja vibratsiooni.

Vabastage kaitselüliti:

• enne kinnikiildumiste körvaldamist,
• enne aiatööriista kontrollimist, puhastamist või seadistustööde tegemist,
• kui aiatööriist ebatavaliselt vibreerib (peatage aiatööriist ja vaadake see kohe üle),
• pärast võõrkehaga kokkupuutumist. Kontrollige aiatööriista kahjustuste suhtes, vajalike parandustööde tegemiseks pöörduge Boschi hooldekeskusse.

Hooldus

Kandke alati aiakindaid, kui reguleerite seadet teravate löiketerade piirkonnas.
▶ Enne aiatööriista seadistamist ja muude tööde tegemist aiatööriista kallal eemaldage vooluringi katkesti.
▶ Enne mis tahes tööde tegemist laadimisjaama või trafo kallal tömmake vörgupistik pistikupesast välja.

420|Eesti

Pühkige aiatööriista välispind puhtaks pehme harja ja lapiga. Ärge kasutage vett ega lahusteid või poleerimisvahendeid. Eemaldage külgekeleepunud rohi ja muu mustus, eriti põhjalikult puhastage ventilatsiooniavasid.

Keerake aiatööriist ümber, nii et põhi jääb üles, ja puhastage korrapäraselt terade piirkonda. Kõvasti kinni kleepunud rohu eemaldamiseks kasutage tugevat harja või kaabitsat. (vt joonist A)

Terasid võib pöörata. (vt joonist B)

▶Veenduge, et köik mutrid, poldid ja kruvid on kövasti kinni keeratud ja et aiatoöriist on korrektselt kokku pandud.
- Kontrollige aiatööriista korrapäraselt, kulunud ja kahjustada saanud osad vahetage tööohutuse tagamiseks kohe välja.
▶Veenduge, et kasutate ainult Boschi originaalvaruosi.
▶Terad ja kruvid vahetage välja komplektina.

Hoiustamine ja transportimine talvel

▶ Enne aiatööriista hoiulepanekut eemaldage vooluringi katkesti.

- Indego on töövalmis temperatuuridel vahemikus 5 °C kuni 45 °C. Talveperioodil, kui temperatuur on püsivalt alla 5 °C, hoidke niidukit kuivas, turvalises ja lastele kättesaamatus kohas.

Ärge asetage aiatööriista või laadimisjaama peale teisi esemeid. Niiduki pikemal transportimisel on soovitav kasutada originaalpakendit.

SD-kaart

Robotniidukis olev SD-kaardi-liides on ette nähtud ainult tarkvaradiagnostikaks, mida teostatakse Boschi hooldekeskuses.

Akuga seotud ohud

• Akut tohib laadida vaid Boschi poolt ette nähtud laadimisjaamas.
  Indego töötab temperatuurivahemikus 5 °C kuni 45 °C. Kui aku temperatuur on kõrgem või madalam, kuvatakse sellekohast teadet ekraanil ja niiduk ei lahku laadimisjaamast või töötamise korral pöördub laadimisjaama tagasi.
  ▶Vältige kokkupuudet aiatööriistaga, kui akust peaks eralduma vedelikku. Akuvedelikuga kokkupuute korral pöörduge arsti poole.
  Kui aku saab vigastada, võib akust välja voolata akuvedelikku, mille tagajärjel võivad saada märjaks akuga külgnevad detailid. Kontrollige asjaomaseid detaile ja võtke ühendust Boschi hooldekeskusega.
• Ärge võtke aiatööriista ja sellesse integreeritud akut lahti. Esineb lühise ja elektrilöögi oht.
  ▶ Kaitske aiatööriista tule eest. Esineb plahvatuse oht.
  ▶ Aiatööriista kahjustamise ja asjatundmatu käsitsemise korral vöib akust eralduda kahjulikku auru. Tagage värske öhu juurdepääs ning kaebuse korral pöörduge arsti poole. Aur vöib ärritada hingamisteid.

Eesti|421

▶Hoidke aiatööriista temperatuuril -20 °C kuni 50 °C. Ärge jätka aiatööriista näiteks suvel kuuma autosse.

Ohutusnõuded akulaadimisseadme ja trafo kasutamisel

▶ Laadimiseks tohib kasutada vaid selleks ette nähtud Boschi laadimisjaama. Vastasel korral tekib plahvatuse ja põlengu oht.
- Kontrollige laadimisjaama, trafot, toitejuhet ja pistikut korrapäraste ajavahemike tagant. Vigastuste tuvastamise korral ärge rakendage laadimisjaama ja trafot tööle. Ärge võtke laadimisjaama ja trafot ise lahti ja laske neid parandada üksnes asjaomase kvalifikatsiooniga tehnikutel, kes kasutavad vaid Boschi originaalvaruosi. Laadimisjaama, trafo, toitejuhtme ja pistiku kahjustused suurendavad elektrilöögi ohtu.
- Ärge kasutage laadimisjaama ja trafot tuleohtlikul pinnal (nt paber, tekstiil) või tuleohtlikus keskkonnas. Laadimisel lähevad laadimisjaam ja trafo kuumaks, mistõttu tekib põlengu oht.
- Ärge jätke lapsi järelevalveta. Nii tagate, et lapsed ei hakka laadimisjaama, trafo või aiatööriistaga mängima.
▶ Lapsed ja isikud, kes ei ole oma füüsiliste või vaimsete võimete või puuduva kogemuse tõttu suutelised laadimisjaama või trafot ohutult käsitsema, tohivad laadimisjaama ja trafot kasutada

üksnes nende eest vastutava isiku järelevalve all või tingimusel, et nad on saanud nende eest vastutavalt isikult asjaomased juhised. Vastasel korral esineb vale käsitsemise ja vigastuste oht.

▶ Vooluallika pinge peab olema vastavuses trafole märgitud andmetega.
▶Trafo tuleks ühendada pistikupessa, millel on maksimaalselt 30 mA rakendumisvooluga rikkevoolukaitselüliti (RCD). Kontrollige korrapäraste ajavahemike tagant rikkevoolukaitselüliti seisundit.
▶ Toitejuhet tuleb korrapäraselt kontrollida kahjustuste suhtes ja seda tohib kasutada üksnes juhul, kui selle seisund on veatu.
Tööohutuse tagamiseks tuleb toitejuhe vajaduse korral välja vahetada lasta tootja esindajal, Boschi elektriliste tööriistade volitatud parandustöökojas või asjaomase väljaõppega isikul.
▶ Laadimisjaama ja trafo toitejuhtmete vahetamisel veenduge, et kasutate Boschi heakskiidetud toitejuhtmeid.
▶ Arge puudutage seadme võrgupistikut kunagi märgade kätega.
- Ärge söitke toitejuhtmest üle, ärge muljuge seda ja ärge tömmake sellest, vastasel korral vöib toitejuhe kahjustada saada. Kaitske toitejuhet kuumuse, öli ja teravate servade eest.

Toiteplokk on ohutuse tagamiseks topeltisoleeritud ja ei vaja maandamist. Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates riikides 220 V, 240 V

422 | Eesti

sõltuvalt mudelist). Lisateavet saate Boschi volitatud hooldekeskusest. Kahtluse korral pöörduge elektriala asjatundja poole või lähimasse Boschi müügiesindusse.

Toitejuhet tuleb korrapäraselt kontrollida vigastuste ja kulumise suhtes ja seda tohib kasutada vaid siis, kui selle seisund on veatu.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus meeles. Piltsümbolite öige tõlgendamine aitab Teil aiatoöriista tõhusamalt ja ohutumalt käsitseda.

Sümbol Tähendus

	Kandke kaitsekindaid
√	Lubatud toiming
×	Keelatud toiming
	Lisatarvikud/varuosad

Nõuetekohane kasutamine

Seade on ette nähtud muru niitmiseks koduaias.

Tehnilised andmed

Robotniliduk SI-		Indego Indego 800 Indego 1000		Indego 1100 Connect	Indego 1200 Connect	Indego 1300
	ühikud
Tootenumber	3 600 ...	HA2 0... HA2 1..	... HA2 1..	... HA2 3..	... HA2 3..	... HA2 3..	... HA2 2..
Lõikelaius	cm	26 26 26 26 26 26
Lõikekõrgus	mm	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60	20 - 60
Max kaldenurk	°	2	0	20 20	20 20 20
Niidetava ala pindala (kõik alad)
-maksimaalselt	m^2	1000	800	1000	1100	1200	1300
-minimaalselt	m^2	20	20	20	20	20	20
- ü h e a k ul a a d i m is e kohta*	m^2	200	200	200	200	200	200
Kaal	kg	11,1	11,1	11,1	11,1	11,1	11,1
Kaitseaste		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1
Seerianumber vt aiatööriista andmesilti
Aku		liitium-ioon	liitium-ioon	liitium-ioon	liitium-ioon	liitium-ioon	liitium-ioon
Nimipinge	V=	32,4	32,4	32,4	32,4	32,4	32,4
Mahtuvus	Ah	3,0	3,0	3,0	3,0	3,0	3,0
Akuelementide arv		18 18 18 18 18 18
Keskmine tööaeg*	min	50 50	50 50 50 50
Aku max laadimisaeg	min	50 50	50 50 50 50
*sõltuvalt lõikekõrgusest, muru kvaliteedist ja niiskusest**sõltuvalt tööriista mudelistAndmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.Põörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus võib olla erinev.

Eesti|423

Robotniiduk	SI-ühikud	Indego	Indego 800	Indego 1000 Connect	Indego 1100 Connect	Indego 1200 Connect	Indego 1300
Piirdetraat
Piirdetraat-tarnekomplekti kuuluv kaabel	m	150/200**	150	200	200	250	300
-paigaldatud traadi min pikkus	m	20	20	20	20	20	20
-paigaldatud traadi max pikkus	m	450	450	450	450	450	450
Laadimisjaam
Tootenumber	F 016 ...	... L69 104	... L69 104	... L69 104	... L69 104	... L69 104	... L69 105
Sisendpinge	V	4	2	42 42	42 42 42
Energiakulu	W	1	5	0	150 150 150	150 150
Laadimisvool	A	2	,	0	2,0 2,0 2,0	2,0 2,0
Lubatud laadimistemperatuur	°C	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45	5 - 45
Kaal	kg	2,0	2,0	2,0	2,0	2,0	2,0
Kaitseaste		IPX1	IPX1	IPX1	IPX1	IPX1	IPX1
Trafo
Tootenumber Šveits	F 016 ....	L69 117	... L69 117	... L69 117	... L69 117	... L69 117	... L69 117
Suurbritannia		... L69 118	... L69 118	... L69 118	... L69 118	... L69 118	... L69 118
Muud Euroopa riigid		... L69 116	... L69 116	... L69 116	... L69 116	... L69 116	... L69 116
Australia		... L69 119	... L69 119	... L69 119	... L69 119	... L69 119	... L69 119
Sisendpinge (vahelduvpinge)	V	220 - 240	220 - 240	220 - 240	220 - 240	220 - 240	220 - 240
Kaitseaste		☐ /II	☐ /II	☐ /II	☐ /II	☐ /II	☐ /II
Sagedus	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Väljundpinge (alalispinge)	V	42	42	42	42	42	42
Kaitseaste		IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Kaal	kg	2,0	2,0	2,0	2,0	2,0	2,0

*sõltuvalt lõikekõrgusest, muru kvaliteedist ja niiskusest
*sõltuvalt tööriista mudelist
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus vöib olla erinev.

Andmed müra/vibratsiooni kohta

Müratase määratud kooskõlas standardiga FprEN 50636-2-107.

Seadme A-korrigeeritud müratase on üldjuhul: Helirōhu tase 64 dB(A); helivōimsuse tase 72 dB(A). Mōōtemääramatus K=2,74 dB.

Vastavus normidele 1588

Kinnitame ainuvastutajatena, et punktis „Tehnilised andmed“ kirjeldatud toote vastab direktiivides 2006/42/EÜ, 1999/5/EÜ, 2000/14/EÜ, 2009/125/EÜ, 2011/65/EL ja nende muudetud redaktsioonides sätestatud asjaomastele nõuetele ja on kooskõlas järgmiste standarditega:

EN 60335-1:2012/FprEN 50636-2-107 (tooteohutus),

EN 60950-1:2006+A2:2013/

EN 60950-22:2006 (tooteohutus),

EN 61558-1:2005+A1:2009/

EN 61558-2-16:2009+A1:2013 (võrguseadmete ohutus),

EN 301 489-7 V1.3.1 (EMC ja ERM seoses GSM ja DCS),

EN 301 511 V9.0.2 (peamised nõuded GSM 900 ja GSM

1800 osas), EN 55014-1:2006+A2:2011 (EMC kiirgus),

EN 55014-2:1997+A2:2008 (EMC häiringukindlus).

2000/14/EÜ: Garanteeritud helivõimsustase 75 dB (A).

Vastavuse hindamise meetod vastavalt lisale VI.

Tootekategooria: 32

Volitatud asutus 2000/14/EÜ:

SRL, Sudbury, England, Nr. 1088

424|Eesti

Paigaldusjooniste selgitus (vt lk 3-13)

Toimingu eesmärk Joonis Lehekülg
Tarnekomplekt/Aiatööriista väljavõtmine pakendist	1 4
Laadimisjaama kohaleasetamine	2 - 3 4 - 5
Piirdetraadi viimine läbi põhjaplaadi	4 5
Piirdetraadi esimese otsa ühendamine	5 5
Laadimisjaama kinnitamine maapinna külge 6 5
Piirdetraadi mahapanek	7 6
Piirdetraadi pikendamine	8 7
Täiendava ala hölmamine piirdetraadiga 9 7
Piirdetraadi teise otsa ühendamine	10 8
Kaitsekatte asetamine laadimisjaamale	11 8
Trafo ühendamine vooluvõrguga	12 9
Laadimisjaam signaliseerib võrgupinget SEES	13 9
Vooluringi katkesti paigaldamine	14 9
Aiatööriista asetamine laadimisjaama	15 10
„Tervitus“-teksti kuva, vt teksti kasutusjuhendis	16 10
Aiatööriista tõstmine ja teisaldamine	17 11
Lõigekõrguse reguleerimine	18 11
Tõhus niitmine Logicut abil	19 12
Puhastamine	A 13
Hooldamine	B 13

Muru ettevalmistamine

Eemaldage niidetavalt alalt kivid, oksad, pingestatud elektrijuhtmed ja teised esemed.

Veenduge, et niidetav ala on ühetasane ja sellel ei leidu aiatööriista tööd takistavaaid objekte (nt kraavid, süvendid ja üle 20° kaldenurgaga kallakud).

Niitke muru tavalise muruniidukiga maksimaalselt 40 mm körguseks ja piirdetraadi kohal olev ala maksimaalselt 20 mm körguseks.

Paigaldamine

Video Indego installeerimise kohta leiate veebisaidilt www.bosch-indego.com või järgmist ruutkoodi kasutades.

Valige laadimisjaama jaoks sobiv asend; see peab olema tasane ja kaitstud otsese päikesekirguse eest.

Märkus: Laadimisjaam tuleb asetada muruplatsi välisservale piirdetraadi peale. See ei tohi paikneda keset muruplatsi oleva tööriistakuuri kõrval.

Veenduge, et laadimisjaam seisab niidetava muruplatsi kõrval, nii et selle ette jääb 1,5 m pikkune sirge rada ja selle taha 1 m pikkune sirge rada. Lõigatava muruplatsi poolt vaadatuna peavad laadimiskontaktid jääma vasakule (vt joonist 2).

Märkus: Kui laadimisjaam paikneb selliselt, et laadimiskontaktid jäävad niidetava murupinna poole või on suunatud paremale, ei hakka Indigo korrektselt tööle.

Tömmake piirdetraat läbi põhjaplaadi eesmise ava, seejärel ajage see läbi kaablikanali ja tagumise ava. Kinnitage piirdetraat vaiaga nii, et saab jääb avaga ühele joonele. Eemaldage ettevaatlikult isolatsioon ja ühendage piirdetraat parempoolse ühendusklemmiga (Punane). (vt jooniseid 4 – 5)

Kinnitage laadimisjaam 4 tarnekomplekti kuuluva vaiaga maapinna külge. (vt joonist 6)

Pange piirdetraat vastupäeva maha nii, et see jäab tihedalt vastu maad. Veenduge, et piirdetraat jäab muruservadest, astmetest, seintest, tiikidest ja muudest sarnastest objektidest ettenähtud kaugusele. Kasutage vahekauguse šablooni. (vtjoonist7)

Märkus: Piirdetraat tuleb paigaldada nii, et Indego ei ole sellest kunagi rohkem kui 16 m kaugusel.

Kui muru piirneb tee või platsiga, võib Indego sõita selle peale. Sellistel juhtudel tuleb piirdetraat paigaldada vahetult piki muru serva.

Märkus: Piirdetraadi võib paigaldada maksimaalselt 5 cm sügavuselt.

Soovitame muruplatsil asuvad kõvad objektid piirdetraadiga ära piirata. See hoiab ära Indego pideva põrkumise vastu neid objekte ja sellest tingitud korpuse kulumise. Objektide ümber, mille kõrgus on väiksem kui 6 cm, nt lillepeenarde ümber tuleb piire paigaldada päripäeva, et vältida lõiketera kahjustamist. Nendesse kohtadesse suunduvad ja nendest kohtadest tagasitulevad traadid peaksid üksteist puudutama, kuid ei tohi ristuda. (vt joonist 7)

Eesti|425

Märkus: Objektide ümber ja nurkades jääb muru ca 20 cm laiuselt niitmata. Kinnitage piirdetraat esimese vaiaga

laadimisjaama kõrvale, tömmake piirdetraat pingule ja kinnitage järgmiste vaiadega umbes iga 50 cm tagant. (vtjoonist7)

Tehke niidetavale alale ring peale ja ühendage piirdetraat laadimisjaama tagaküljega nii, et see on ava ja vaiaga ühel joonel. Kinnitage piirdetraadi teine ots samuti vaiaga.

Veenduge, et ava, traadi mölemad otsad ja vai on ühel joonel. Lõigake piirdetraat sobivasse pikkusse, eemaldage ettevaatlikult isolatsioon ja ühendage piirdetraat vasakpoolse ühendusklemmiga (Must). (vt joonist 10)

Asetage laadimisjaama peale kaitsekate. (vt joonist 11)

Märkus: Täiendava piirdetraadi vöib ühendada sidujaga. (vtjoonist8)

Pikendustraati võib pikendada maksimaalselt kuni 450 m pikkuseks.

Märkus: Kui soovite muru õhustada või rehitseda, olge piirdetraadist piisaval kaugusel.

Trafo paigaldage kuiva ja jahedasse kohta. Ühendage see laadimisjaama ja siseruumis paikneva vörgupistikupesaga. (vt joonist 12)

Kontrollige laadimisjaama indikaatortuld (vt joonist 13):

- Indikaator põleb pideva rohelise tulega, kui trafo väljundpinge on olemas ja piirdetraat ei ole katkenud.

- Indikaatortuli ei pôle, kui trafo väljundpinge puudub.

Järgmise aia installeerimine (Indego 1300)

Niidukit Indego 1300 saab kasutada kuni kolmes erinevas aias.

Täiendava aia installeerimiseks on vajalik teine laadimisjaam ((F 016 800 384/F 016 800 438), piirdetraat ja vaiad. Uue ala seadistamiseks järgige järgmisi installeerimisjuhiseid.

Märkus: Enne Indego viimist ühest aiast teise tuleb vajutada nupule „Kodu sümbol“, et niiduk söidaks tagasi laadimisjaama. Seejärel võib niiduki üles tõsta ja järgmisse laadimisjaama toimetada.

Esmaseadistamine

Ühendage vooluringi katkesti niidukiga ja asetage niiduk laadimisjaama. (vt jooniseid 14 –16)

Ekraanile ilmub „Tervitus“-tekst järgmiste sümbolitega:

3 Menüü/alammenüü nimetus

4 Tekstiekraan

5 Kellaja näit

6 Parempoolsed mitmikvaliku nupud

Nuppudel on mitu funktsiooni. Asjaomane funktsioon sõltub avatud menüüst ja selle selgitust kuvatakse ekraanil.

Nuppudega (kursoritega) noolesümbolite ▲õi kõ val saab liikuda menüü valikutes üles või alla. Nuppudega (kursoritega) noolesümbolite ▲õi kõ val saab liikuda menüü valikutes paremale või vasakule.

Ekraanile ilmub järgmine tekst kohe, kui valik on tehtud ja kinnitatud.

Paigaldamine

Kõigepealt vajutage „Language choice“ (keele valik) kõrval olevale nupule. Ekraanile ilmub tekst „Vali keel“ järgmise sisuga.

Valige keel ja kinnitamiseks vajutage „Salvesta“.

Valige välja piirkond, kus Indegot kasutatakse, ja kinnitage käsuga „Salvesta“.

Seda teavet kasutatakse robotniiduki elektroonilise kompassi töö parendamiseks.

426 | Eesti

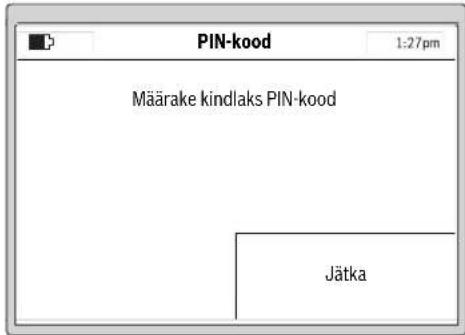

Vajutage „Jätka“, et sisestada oma isiklik PIN-kood.

Paremale/vasakule-kursoriga valige sisestuspositsoon, üles/alla-kursoriga valige numbrid ja kinnitamiseks vajutage „S-sta“ või „Tagasi“, et põörduda tagasi endise „PIN-kood“ juurde.

Sisestage siia oma PIN-kood.

Märkus: Hoidke PIN-koodi kaitstuna kõrvaliste isikute eest. Kui olete oma isikliku PIN-koodi kaotanud, peate Indego koos laadimisjaamaga toimetama Boschi hooldekeskusesse, kus see avatakse. Võtke ühendust oma edasimüuja või Boschi klienditeenindusega (vt „Klienditeenindus ja müügijärgne nõustamine“).

Seadke kellaaeg „hh:mm“, kuupäev „pp/kk/aaaa“ ja kellaaaja vorming „Vorming: 12 h“. Selleks valige paremale/vasakule-kursoriga välja sisestuspositsioon, reguleerige üles/alla-kursoriga välja numbrid ja kinnitamiseks vajutage „Salvesta“ või valige „Tagasi“, et põörduda tagasi endise „PIN-kood“ juurde.

Valige „Liigu piirdetraadi järgi“, et aeda mõõdistada. (Valige „Tagasi“, et pöörduda tagasi teksti „Kuupäev ja kellaaeg“ juurde.)

Märkus: Kui laadimisjaama näit sellel ajal vilgub, on piirdetraat katkenud, liiga pikk (üle 450 m) või liiga lühike (alla 20 m).

Eesti|427

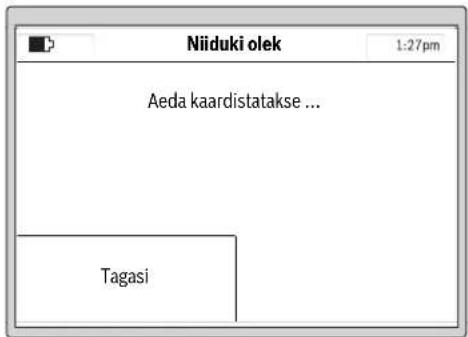

Järgmine ekraanitekst näitab esimese ringi tegemist piki piirdetraati:

Terad ei pöörle, kui niiduk teeb esimest ringi piki piirdetraati.

Märkus: Kaardistamisel liigub Indego piki muruplatsi serva paigaldatud piirdetraati. Kohtades, kus traat teeb takistuste ümber 1 cm ringi, Indego seda ei tuvasta ja jätkab liikumist piki välisserva. (vt joonist 7)

Mõõdistamine on lõppenud, kui niiduk on jõudnud laadimisjaama tagumise külje juurde.

Vajutage „Takistus“, kui aiatööriist ei ole jõudnud laadimisjaama tagumise külje juurde. Installeerimise lõpetamiseks toimige ekraanile ilmuva info kohaselt.

Vajutage „Baasjaam“, kui aiatööriist on jõudnud laadimisjaama tagumise külje juurde.

Indego 1300

Ekraanil on võimalus tähistada aeda mällu salvestatud nimega. Et seejärel järgmist aeda kaardistada, tuleb Indego asetada sealsesse laadimisjaama. Indego on kaardistamiseks valmis kohe, kui vajutatakse nupule „Kaardista“.

Pärast edukat installeerimist võite vajutada kas käsule „Niitmine“, et niitmist kohe käivitada, või valida „Menüü > Ajakava muutmine“, et koostada ajakava.

Lisateavet niiduki tegutsemise kohta niitmise ajal leiate lõigust „Niitmine“.

Niitmiskava sisestamine

Konfigureerige niitmiskava ja valige seadistus vastavalt oma soovile.

Ligikaudsed ajad aia täielikuks niitmiseks on toodud järgmises tabelis. Pidage meeles, et niitmisaeg sõltub muru omadustest ja muruplatsil olevate objektide hulgast.

200m ^2 2h

500m^2 6h

800m^2 9h

1000 m² 12 h

1300 m² 16 h

Kõik menüüpunktid on loetletud lõigus „Menüüs navigeerimine“.

Toodud on detaileds juhised „Ajakava“ koostamise kohta. Ülejäänud menüüpunktid on intuitiivsed.

428 | Eesti

Ajakava

Menüüpunkti „Menüü > Ajakava muutmine“ all saate avada 5 ajakava.

„MANUAALNE“ tuleks kasutada siis, kui soovite, et niiduk töötab üksnes käesoleval ajal.

Iga üksikut „AJAKAVA“-režiimi saate seadistada vastavalt oma vajadustele.

Näide:

Vali ajakava			1:27pm
Info	MANUAALNE✓ AJAKAVA 1AJAKAVA 2AJAKAVA 3AJAKAVA 4AJAKAVA 5		▲
Muuda			▼
Tagasi Vali

Valige „AJAKAVA“ üles/alla-kursoriga, nt „AJAKAVA 1“ ja vajutage „Muuda“.

Niitmisaja muutmine 1:27pm
00 04 08 12 16 20			▲
E
T
K			▼
N
21:00			→

Üles/alla-kursoriga valige soovitud niitmispäev, nt „E“. Paremale/vasakule-kursoriga valige käivitusaeg.

Kinnitage käivitusaeg all paremal oleva nupuga. Valige paremale/vasakule-kursoriga välja löpetusaeg. Kinnitage löpetusaeg all paremal oleva nupuga.

Niiduk töötab ajaraami piires seni, kuni aku tühjeneb. Kui muru saab niidetud enne ajaraamis seatud aja möödumist, pöördub aiatööriist tagasi laadimisjaama.

Ekraanile ilmuvad programmeeritud ajaraamid ülevaatlikul kujul.

Niitmisaja muutmine 1:27pm
	00 04 08 12 16 20
	E				▲
	T
	K
	N
	21:00

Reguleerige välja köik täiendavalt vajalikud niitmispäevad ja kinnitage oma isiklik „AJAKAVA 1“ all vasakul oleva nupuga. Ajaraami kustutamiseks viige kursor ajaraami juurde ja kustutage see all paremal oleva nupuga.

Vali ajakava			1:27pm
Info	MANUAALNE✓ AJAKAVA 1AJAKAVA 2AJAKAVA 3AJAKAVA 4AJAKAVA 5		▲
Muuda			▼
Tagasi Vali

Linnuke jlmub salvestatud ajakava körvale.

Niiduk alustab niitmist ajaraamis 1 kuvatava nädalapäeva ja kellaaja saabumisel.

Märkus: Muru hooajalisi kasvutingimusi arvestades reguleerige kevadel, suvel ja sügisel välja erinevad ajakavad. Jälgige muru kasvamist ja vajaduse korral muutke oma ajakava.

Niitmine

• Ärge lubage lastel robotniiduki peal sõita.
  Vajutage manuaalsele stopp-nupule, enne kui niiduki kandekäepidemest üles tõstate.

Lõikekõrgus: Lõikekõrgust saab reguleerida vahemikus 20 mm kuni 60 mm (vt joonist 18). Valida saab 10 erineva seadistuse vahel (ca 20 mm, 24 mm, 29 mm, 33 mm, 38 mm, 42 mm, 47 mm, 51 mm, 56 mm ja 60 mm).

Märkus: Indego löiketerasüsteem on välja töötatud madala muru (3–5 mm) niitmiseks. Mahaniidetud rohi vöib väetamise eesmärgil multšina maapinnale jääda.

Eesti|429

Koostage sagedaste kordustega ajakava. Nii tagate head niitmistulemused ja aku pikema tööea ning hoiate ära rohu ladestumise murupinnale.

Kui niitmine on alanud:

• töötab aiatööriist režiimil „Manuaalne“ seni, kuni muruplats on niidetud, ja vajutatakse stopp-nupule. Niitmine katkeb vaid aku laadimiseks.
• töötab niiduk programmeeritaval režiimil „Ajakava“ ühe ajaraami piires katkestusteta. Niiduk katkestab niitmise vaid laadimiseks. Selleks et niitmist enne ajaraamis kuvatava aja löppemist katkestada, vajutage manuaalsele stopp-nupule. Kui muru saab niidetud enne ajaraamis kuvatava aja möödumist, läheb niiduk tagasi laadimisjaama.

Indego 1300

Indego 1300 tuvastab üleviimise teise laadimisjaama ja laadib alla õige aiakaardi, juhul kui aed on juba kaardistatud. Kui ajakava on välja valitud, alustab Indego 1300 seatud ajaraamis niitmist.

Tõhus niitmine Logicut abil

Kui tõhusalt niidab Indego (vt joonist 19)

Tõhusaks niitmiseks õpib Indego tundma niidetava muruplatsi kuju. Õppeprotsess leiab aset kahe esimese töötsükli vältel.

Järgnevalt selgitatakse, kuidas Indego muruplatsi kujuga tutvub.

Asi toimib nii

Tõhusaks niitmiseks kaardistab Indego muruplatsi välisserva ja asendi, milles paiknevad muruplatsil olevad objektid (puud, lillepeenrad, tiigid jmt), mis on installeerimisel piirdetraadiga piiratud. Nii saab Indego kalkuleerida, kus tuleb muru niita, kus on muru juba niidetud ja kust läheb rada laadimisjaama ja tagasi. Nii saab Indego tööd teha tunduvalt tõhusamalt.

Tööpinna kaardistamine (vt joonist 19)

Pärast seadistamist kaardistab Indego esmalt aia väliskuju. Selleks teeb Indego ringi mööda muruplatsi serva paigaldatud piirdetraati. Ringi tegemise ajal möödab Indego ära kaugused, koostab kaardi ja salvestab selle mällu.

Märkus: Indego ei liigu mööda sisepiirdeks olevat traati.

Piirdetraadiga piiratud objektide asendi tundmaõppimine (vt joonist 19)

Niipea kui Indego on niidetava ala kaardistanud, võib ta niitmist alustada. Pärast käsu „Niitmine“ andmist lahkub Indego laadimisjaamast ja hakkab muru niitma paralleelsete radadena. Paralleelsed rajad on maksimaalselt 10 m pikkused, et liikumine oleks võimalikult täpne. Pind niidetakse paralleelsete radadena, välja arvatud juhul, kui niiduki ees on piirdetraadiga piiratud objekt. Sellise objekti tuvastamise korral liigub Indego mööda objekti ümber olevat piirdetraati, et teha kindlaks objekti kuju. Objekti asendi salvestamiseks liigub Indego muruplatsi servas oleva piirdetraadini ja salvestab objekti asukoha

aiakaardile. Seejärel jätkab Indego niitmist. Protsess kordub, kui Indego kohtub niitmisel teiste objektidega. Pärast töö löpetamist liigub Indego tagasi laadimisjaama.

Märkus: Protsess kordub teisel niitmisel. Nii on tagatud köikide aias paiknevate objektide leidmine ja nende asukohtade kandmine aiakaardile.

Kui aias rohkem objekte ei leita, jätkab Indego niitmist. Kui pärast seadme töölerakendamist on vaja teatav ala aias välja jätta (nt lillepeenar), võib kaablisiduja abil lisada täiendava piirdetraadi. (vt joonist 9)

Niitmisrežiim (vt joonist 19)

Niipea kui Indego on tuvastanud köik aias asuvad objektid, hakkab niiduk tööle, niites muru tõhusalt paralleelsete radadena.

Topeltkiirusega niitmine

Kui Indego satub kõrge või tiheda muruga alale, suureneb automaatselt lõikesüsteemi pöörete arv ja väheneb liikumiskiirus, kuni koht on niidetud.

Serva niitmine

Selles režiimis niidab Indego piki piirdetraati. Sagedus on seadistatav. Põhiseadistuse puhul toimub see igal neljandal niitmisel.

Indego niidab muru kuni 10 m pikkuste paralleelsete radadena. Radadevaheline kaugus on seatud 20 cm-le, kuid kõrgema muru korral vähendatakse seda automaatselt. Kui kõrgem muru on niidetud, töötab niiduk edasi algselt seadistatud kaugusega. Kasutaja saab seadistust menüü kaudu muuta.

Laadimisjaama nupud (Indego 1300)

Indego 1300 laadimisjaamal on lisanupud Indego juhtimiseks.

Baasjaama sümbol – Sellele nupule vajutades tuuakse Indego tagasi laadimisjaama.

Stopp-sümbol – Sellele nupule vajutamine jätab Indego seisma.

Kui Indego on seisma jäänud, tuleb töö jätkamiseks sisestada PIN-kood.

Sensorid

Aiatööriistal on järgmised sensorid:

• Tõstesensor aktiveerub ja lülitab välja ajami ja lõiketerad, kui niidukit tõstetakse.
• Asendisensor tuvastab, et niiduk on keeratud tagurpidi, ja lülitab välja ajami ja löiketerad.
• Blokeerimissensor annab niitmisalas takistusega kokku puutudes niidukile käsu muuta suunda.
• Kaldesensor aktiveerub, kui niiduk on 45° kaldenurgaga kallakul.

Kui üks sensoritest aktiveerub, nt töstesensor, ilmub ekraanile järgmine teade: „Niidukit tösteti. Jätkamiseks sisestage PIN-kood.“. Ekraan läheb puhkeolekusse, kui

430|Eesti

sisestamist ei toimu 10 minuti jooksul. Selleks et ekraani uuesti aktiveerida, vajutage mis tahes nupule. Kui niiduk on puhkeolekus, vajutage mis tahes nupule, et avada PIN-koodi sisestamise aken ja sisestada PIN-kood.

Aku laadimine

Aku on varustatud temperatuurikontrolliga, mis lubab akut laadida vaid temperatuuril 5 °C kuni 45 °C.

Liitium-ioon-aku tarnitakse osaliselt laetuna. Aku maksimaalse mahtuvuse tagamiseks tuleb aiatööriist enne esmakordset kasutamist laadimisjaamas täielikult täis laadida.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut.

Tühja või tühjeneva aku korral lülitab kaitselülti aiatööriista välja: lõiketerad ei liigu enam.

Programmitabel

Järgmised tabelid selgitavad erinevaid menüüpunkte.

Seaded Selgitus
Niitmisseaded Serva niitmine Mitte kunagi		Niiduk ei niida muru servi mitte kunagi.
		Igal 4. korral Niiduk niidab muru servi igal 4. niitmiskorral.
		Igal 2. korral Niiduk niidab muru servi igal 2. niitmiskorral.
		Alati Indego niidab serva igal niitmisel.Märkus:Indego niidab serva köikidel kalendrisse kantud niitmiskordadel või kui vajutatakse „Niitmine“.
		Niitm. radade kattuvus Radadevaheline kaugus on seatud 20 cm-le, kuid kõrgema muru korral vähendatakse seda automaatselt.Kasutaja saab seadistust menüü kaudu muuta.
		Signaali ID Mönele muule sageduskanalile lülitumine signaali häire korral.
		Aia kustutamine Robotniidukis salvestatud aia kaart kustutatakse.Märkus:Niiduk peaks olema laadimisjaamas.
		Halda aeda1) Kustuta aed Robotniidukis salvestatud aktuaalse aia kaart kustutatakse.Nimeta aed ümber Aktuaalse aia salvestatud kaarti saab ümber nimetada.Aia loend Näitab salvestatud kaartide signaali ID-de loetelu.
Turvaseaded Muuda PIN-koodi		Et seadet pärast automaatset lukustumist ja turvaväljalülitust uuesti käivitada, on vaja sisestada PIN-kood.PIN-koodi muutmiseks tuleb köigepealt sisestada kehtiv PIN-kood.
		Autom. lukustus Sisse Nupud lukustuvad automaatselt, kui 10 minuti jooksul ei vajutata ühelegi nupule.Seda seadistust soovitame kasutada turvakaalutlustel ja varguste vältimiseks.
		Välja Nupud on sisestamiseks kogu aeg avatud.
Vali keel		Ekraaniteksti keele muutmine.
Süsteemiseaded Sea helisignaal		Helisignaali tugevuse muutmine.
		Sea ekraan Ekraani eredus Ekraani reguleerimine heledamaks või tumedamaks.
		Info Teave tarkvaraversiooni, seerianumbri ja viimase hoolduse kohta.
		Tehase seaded Aiatööriista lähtestamine tehaseseadetele kustutab köik kasutajaseaded.Lähtestamine tehaseseadetele nõuab aia uut kaardistamist.
Vali piirkond		Lokalisereirimine elektroonilise kompassi jaoks
1) Indego 1300

F016 L81 115 | (7.10.14) Bosch Power Tools

Eesti|431

Seaded Selgitus
Sea kellaaeg ja kuupäev		Kellaaja ja kuupäeva sisestamine.
^11 Indego 1300
Vali ajakava Selgitus
MANUAALNE Info		Abistav teave MANUAALSE režiimi kasutamiseks.
	Vali	See funktsioon valige juhul, kui Te ei soovi kasutada ühtegi ajakava.
AJAKAVA 1 – 5	Muuda	Niitmispäevade ja ajaraamide seadmisega saab programmeerida kuni 5 automaatset ajakava.
	Vali	Aktiveerib ühe ajakava 5 seatud ajakavast.
Ajakava info Selgitus
Ajakava info		Programmeeritud niitmispäevade ülevaade.
	Tagasi	Tagasi peamenüüsse.
	Vali ajakava	Alammenüü „Vali ajakava“ avamine.
Lukusta klahvid Selgitus
Lukusta klahvid		Nupud on olenemata automaatsest lukustamisest kohe lukustatud.
	Vabasta nupud	Nuppude vabastamiseks tuleb sisestada PIN-kood.

Vali ajakava Selgitus
MANUAALNE Info		Abistav teave MANUAALSE režiimi kasutamiseks.
	Vali	See funktsioon valige juhul, kui Te ei soovi kasutada ühtegi ajakava.
AJAKAVA 1 – 5	Muuda	Niitmispäevade ja ajaraamide seadmisega saab programmeerida kuni 5 automaatset ajakava.
	Vali	Aktiveerib ühe ajakava 5 seatud ajakavast.
Ajakava info Selgitus
Ajakava info		Programmeeritud niitmispäevade ülevaade.
	Tagasi	Tagasi peamenüüsse.
	Vali ajakava	Alammenüü „Vali ajakava” avamine.

Vea otsing

Abi reaalajas

http://www.bosch-indego.com

Tunnused Võimalik põhjus Kõrvaldamine
Aiatööriist ei tööta	Võimalik on ummistus	Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid)
	Aku ei ole täis laetud Asetage aiatööriist laadimiseks laadimisjaama
	Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus
	Aku on liiga külm/liiga kuum	Soojendage akut/laske akul jahtuda
	Kaitselūliti ei ole õigesti paigaldatud	Paigaldage õigesti
Mootor käivitub ja seejärel seiskub	Aku ei ole täis laetud Asetage aiatööriist laadimiseks laadimisjaama
	Kaitselūliti ei ole õigesti paigaldatud	Paigaldage õigesti
	Aku on liiga külm/liiga kuum	Soojendage akut/laske akul jahtudaReguleerige välja suurem lõikekõrgus
Seade töötab katkendlikult	Võimalik on viga siseühendustes	Pöörduge Boschi elektriliste tööriistade volitatud remonditöökotta

Bosch Power Tools F 016 L81 115 | (7.10.14)

432 | Eesti

Tunnused	Võimalik põhjus Kõrvaldamine
Niitmistulemus on ebäuhtlane	Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus
	Lõiketera on nüri Lõiketerade vahetus
	Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid)
Muru on kohati niitmata	Ajaraam on muru suurust arvestades liiga väike	Suurendage ajaraami
	Aku tööaeg Põörduge Boschi elektriliste tööriistade volitatud remonditöökotta
	Piirdetraadiga ümbritsetud takistuste vaheline kaugus on väiksem kui 1 m	Suurendage piirdetraatide vahelist kaugust Märkus: Kui takistus on kõrgem kui 6 cm, ei ole seda vaja traadiga ümbritseda
	Ebatasane pind Niitmisseadete menüüs suurendage/vähendage niitmiskoridori kattumist
Tugev vibratsioon/ müra	Lõiketera mutter/kruvi on lötv Pingutage lõiketera mutrit/kruvi
	Lõiketera on vigastatud Lõiketerade vahetus
Laadimine ei önnestu	Laadimiskontaktid on korrodeerunud Puhastage laadimiskontakte
	Võimalik on viga siseühendustes Põörduge Boschi elektriliste tööriistade volitatud remonditöökotta
Aiatööriist ei saa söita laadimisjaama	Piirdetraat ei ole õigesti paigaldatud	Kontrollige piirdetraati ja paigaldage see õigesse asendisse
	Piirdetraat on häiringuallika läheduses	Veenduge, et piirdetraadi ja häiringuallika vaheline kaugus on piisav (ca 1 m)
Laadimisjaama LED- tuli vilgub	Piirdetraat on katkenud, liiga pikk või liiga lühike	Kontrollige ja veenduge, et piirdetraat ei ole katkenud ja on 20 kuni 450 m pikkune. Seejärel lülitage tööriist välja ja uuesti sisse.
Laadimisjaama indikaatortuli ei põle	Trafo pistik ei ole (korrektselt) ühendatud pistikupessa	Ühendage pistik (korrektselt) pistikupessa
	Pistikupesa või toitejuhe võivad olla defektsed	Võrgupinget laske kontrollida kvalifitseeritud elektrikul
	Trafo või laadimisjaam on defektsed	Laske võrguadapterit või laadimisjaama kontrollida Boschi hooldekeskuses

Klienditeenindus ja müügijärgne nõustamine

Järelepärimiste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Kui see osutub vajalikuks, saatke robotniiduk Boschi hooldekeskusse alati koos laadimisjaamaga.

Lisaks on vaja teatavaks teha aiatoöriista tarkvaraversioon (vt „Menüü > Seaded > Süsteemiseaded > Info“).

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Transport

Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab pakendi ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Kasutuskõlbmatuks muutunud seadmete käitlus

Ärge käidelge aiatööriistu, akulaadijaid ja akusid/patareisid koos olmejäätmetega!

Latviešu | 433

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud aiatööriistad

ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

Integreeritud akusid tohib maha võtta ainult käitlemiseks. Korpuse katte avamine võib elektrilist tööriista põördumatult vigastada.
Integreeritud akusid tohib käitlemiseks eemaldada ainult volitatud hooldekeskuses.

Akud/patareid:

Li-Ion: Järgige juhiseid, mis on toodud punktis „Transport“.

Tootja jätab endale öiguse muudatuste tegemiseks.

Latviešu
